核心速览
本报告为行行查发布的2026年存储行业研究报告，围绕高带宽与超大容量驱动下的高阶存储演进方向，梳理了存储芯片的概念、分类、技术原理、产业链、市场格局，分析了AI时代存储行业的发展机遇、国产存储的突破路径及当前面临的挑战。
****本报告已放入《知识星球》****
****私信博主加入星球，优惠多多*****
****知识星球已加入300+文件****
行业概述
- 存储芯片的核心价值

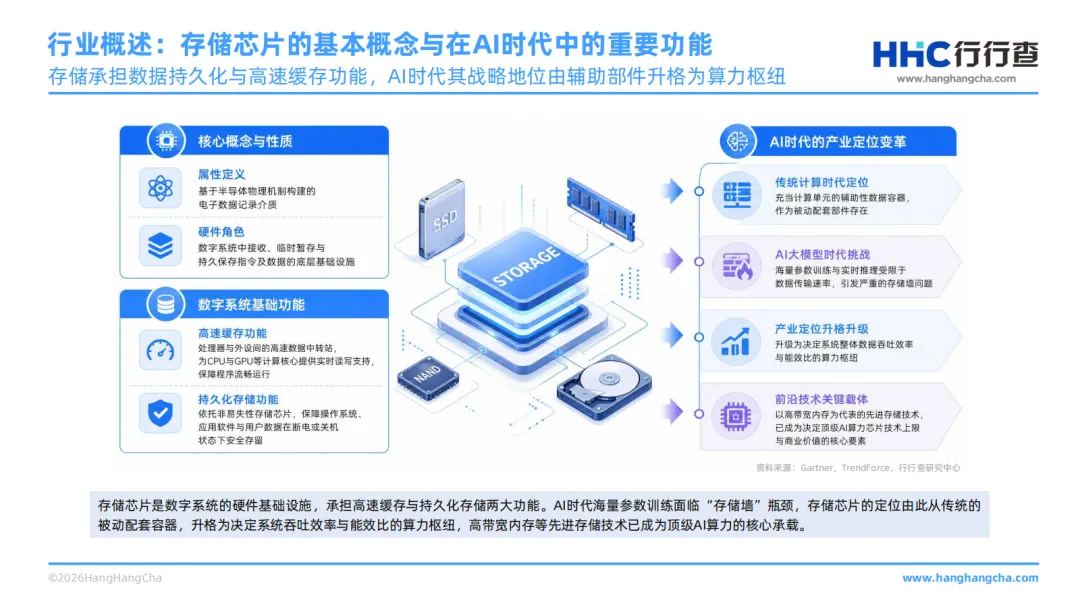

：存储芯片是数字系统的硬件基础设施，承担高速缓存与持久化存储两大功能。AI时代海量参数训练面临“存储墙”瓶颈，其定位从传统被动配套容器，升格为决定系统吞吐效率与能效比的算力枢纽，高带宽内存等先进存储技术成为顶级AI算力的核心承载。 - 全球与国内存储产业发展历程

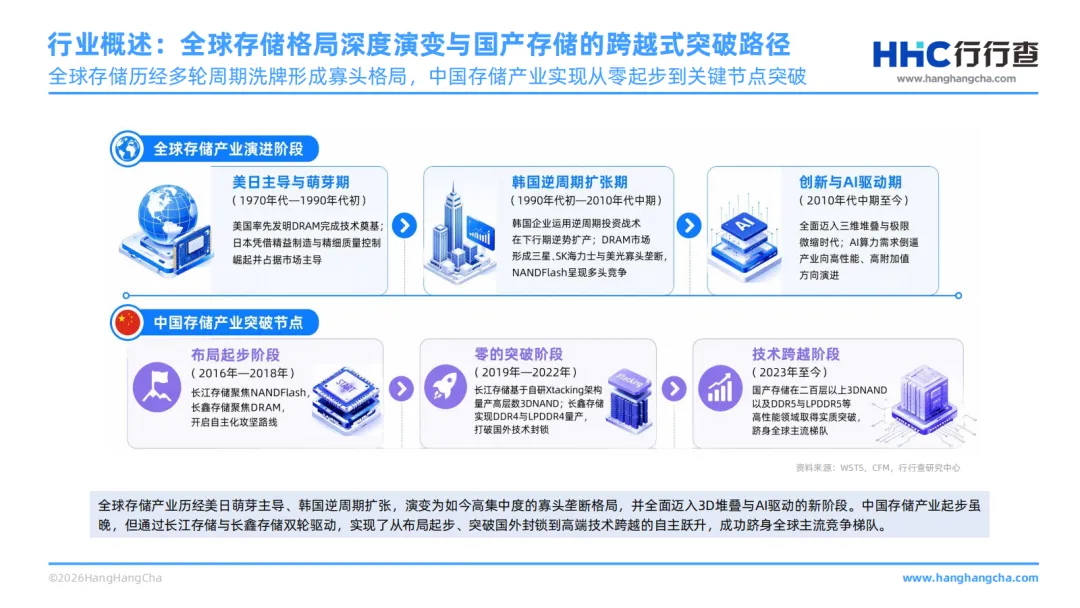

：全球存储产业历经美日萌芽主导、韩国逆周期扩张，已形成高集中度的寡头垄断格局，全面迈入3D堆叠与AI驱动的新阶段。中国存储产业起步较晚，通过长江存储与长鑫存储双轮驱动，实现了从布局起步、突破国外封锁到高端技术跨越的自主跃升，现已跻身全球主流竞争梯队。
存储芯片分类
- 大类划分

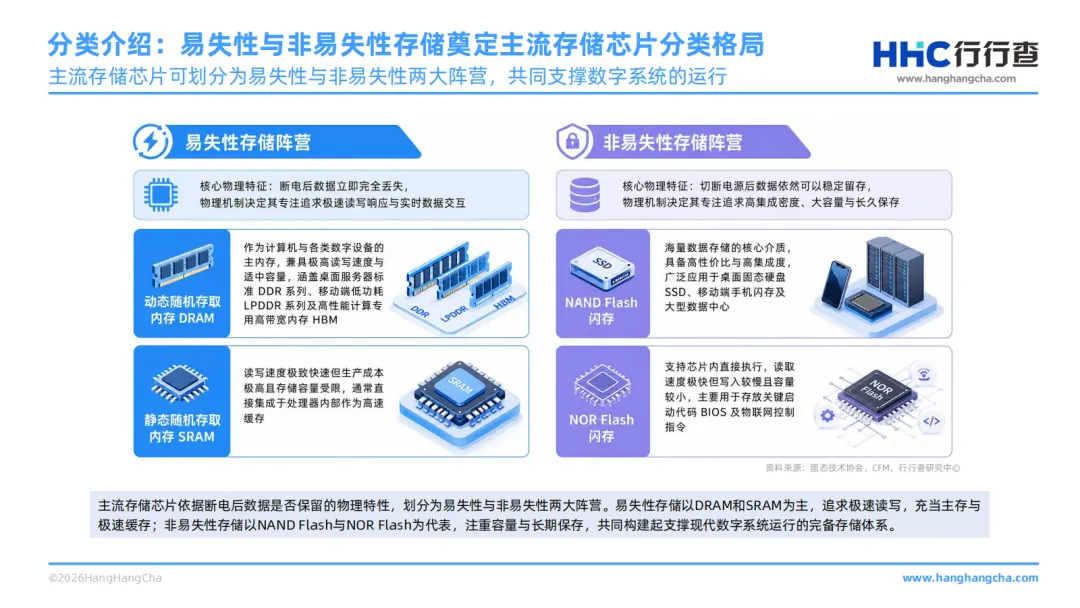

：主流存储芯片依据断电后数据是否保留，划分为易失性与非易失性两大阵营。易失性存储以DRAM和SRAM为主，追求极速读写，充当主存与极速缓存；非易失性存储以NAND Flash与NOR Flash为代表，注重容量与长期保存，二者共同构成支撑现代数字系统运行的完备存储体系。 - DRAM特点

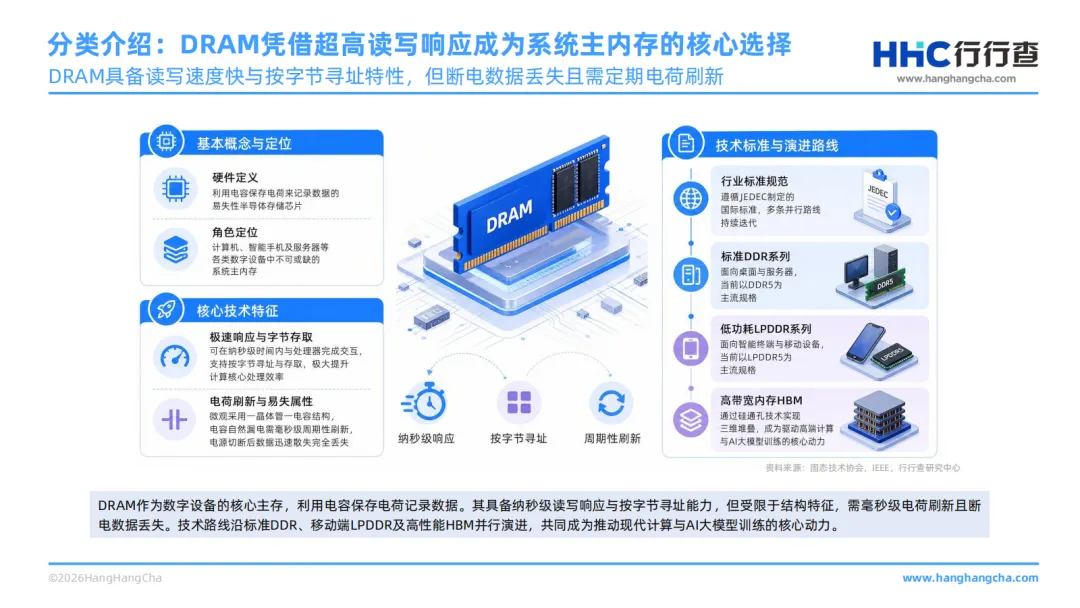

：DRAM是数字设备的核心主存，以1T1C物理结构为基础，利用电容保存电荷记录数据，具备纳秒级读写响应与按字节寻址能力，但受结构限制，需毫秒级电荷刷新且断电数据丢失。其技术路线沿标准DDR、移动端LPDDR及高性能HBM并行演进，是支撑现代计算与AI大模型训练的核心动力。 - NAND Flash特点

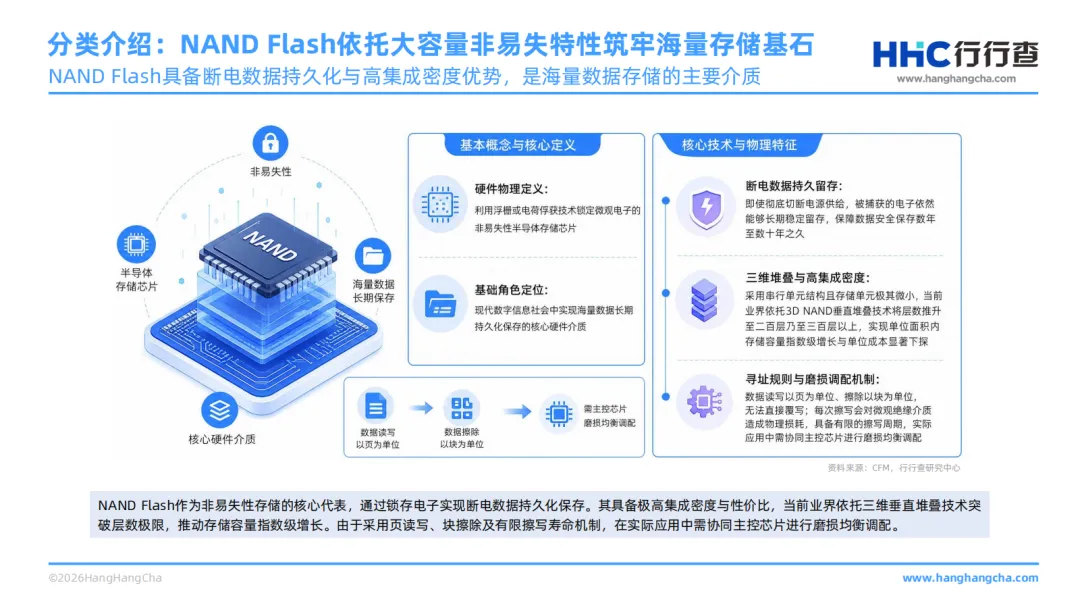

：NAND Flash是非易失性存储的核心代表，通过锁存电子实现断电数据持久化保存，具备极高集成密度与性价比。当前行业依托三维垂直堆叠技术突破层数极限，推动存储容量指数级增长；由于采用页读写、块擦除及有限擦写寿命机制，实际应用中需协同主控芯片进行磨损均衡调配。 - 存储单元多阶化差异

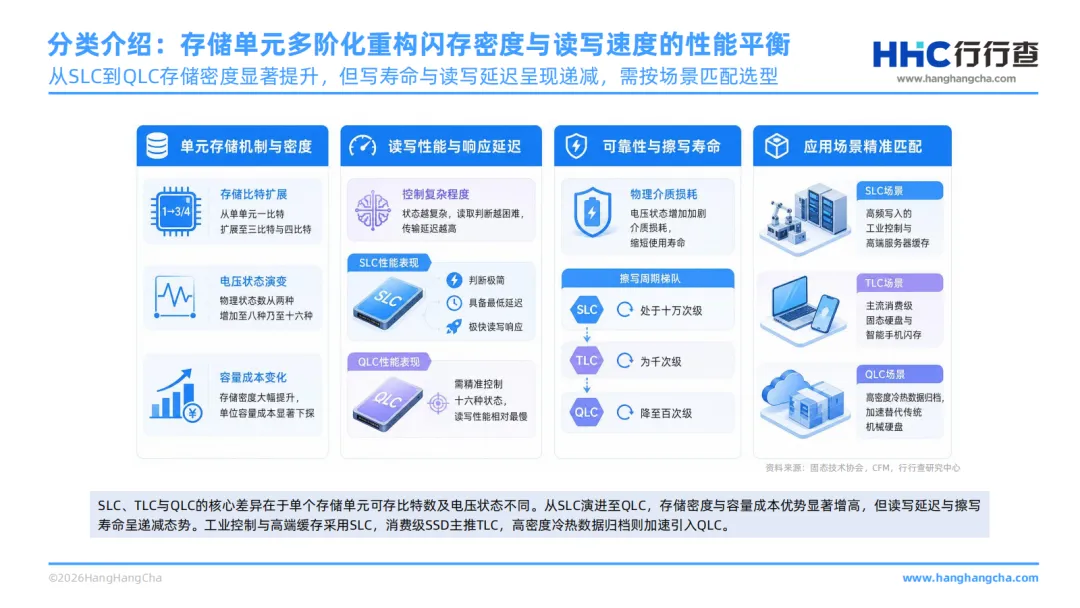

：SLC、TLC与QLC的核心差异为单个存储单元可存比特数及电压状态不同。从SLC演进至QLC，存储密度与容量成本优势显著提升，但读写延迟与擦写寿命呈递减态势，不同类型适配不同场景：工业控制与高端缓存采用SLC，消费级SSD主推TLC，高密度冷热数据归档则加速引入QLC。 - AI场景核心存储产品

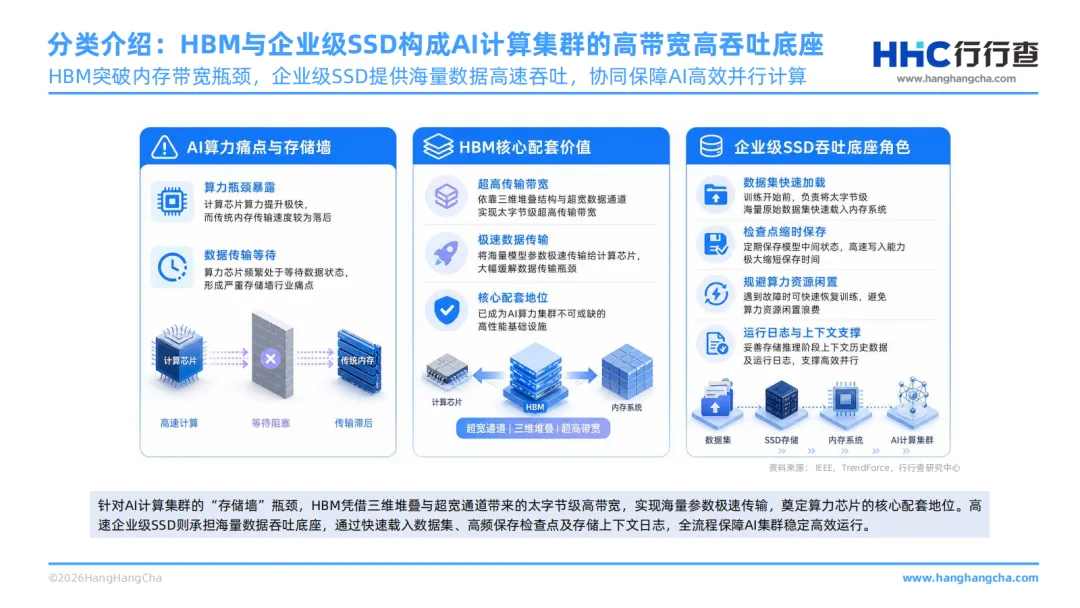

：针对AI计算集群的“存储墙”瓶颈，HBM凭借三维堆叠与超宽通道带来的太字节级高带宽，实现海量参数极速传输，是算力芯片的核心配套产品；高速企业级SSD承担海量数据吞吐底座功能，通过快速载入数据集、高频保存检查点及存储上下文日志，全流程保障AI集群稳定高效运行，二者共同构成AI计算集群的高带宽高吞吐底座。
存储芯片工作原理
- DRAM工作原理

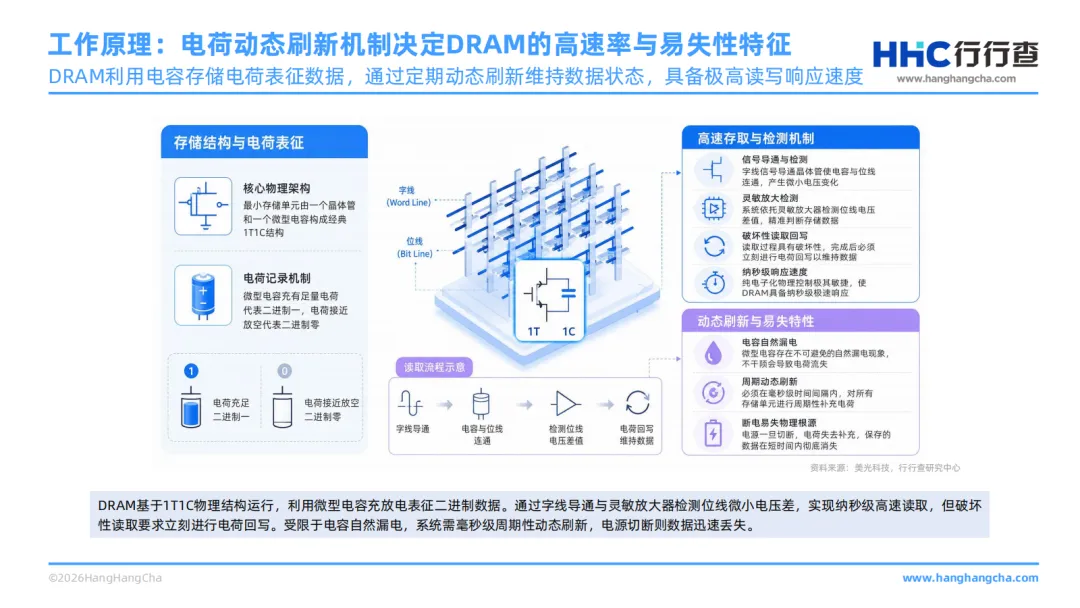

：DRAM利用微型电容充放电表征二进制数据，通过字线导通与灵敏放大器检测位线微小电压差，实现纳秒级高速读取，但破坏性读取要求立刻进行电荷回写。受限于电容自然漏电，系统需毫秒级周期性动态刷新，电源切断则数据迅速丢失，该电荷动态刷新机制决定了DRAM的高速率与易失性特征。 - NAND闪存工作原理

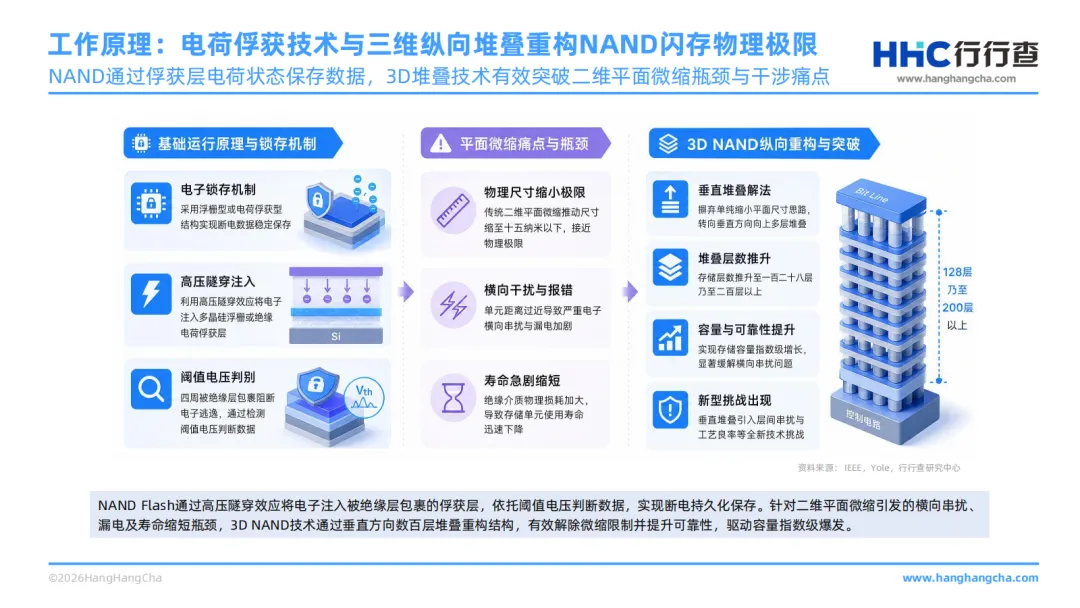

：NAND Flash通过高压隧穿效应将电子注入被绝缘层包裹的俘获层，依托阈值电压判断数据，实现断电持久化保存。针对二维平面微缩引发的横向串扰、漏电及寿命缩短瓶颈，3D NAND技术通过垂直方向数百层堆叠重构结构，有效解除微缩限制并提升可靠性，驱动容量指数级爆发。
存储核心技术与制造工艺
- HBM实现超高带宽的技术路径

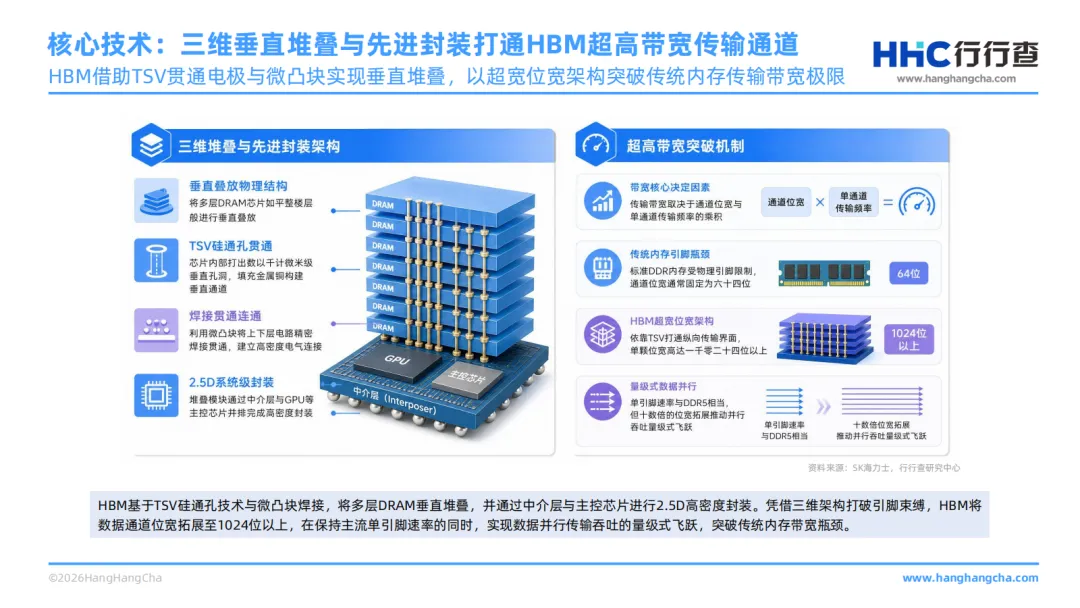

：HBM基于TSV硅通孔技术与微凸块焊接，将多层DRAM垂直堆叠，并通过中介层与主控芯片进行2.5D高密度封装。凭借三维架构打破引脚束缚，HBM将数据通道位宽拓展至1024位以上，在保持主流单引脚速率的同时，实现数据并行传输吞吐的量级式飞跃，突破传统内存带宽瓶颈。 - 技术演进难点

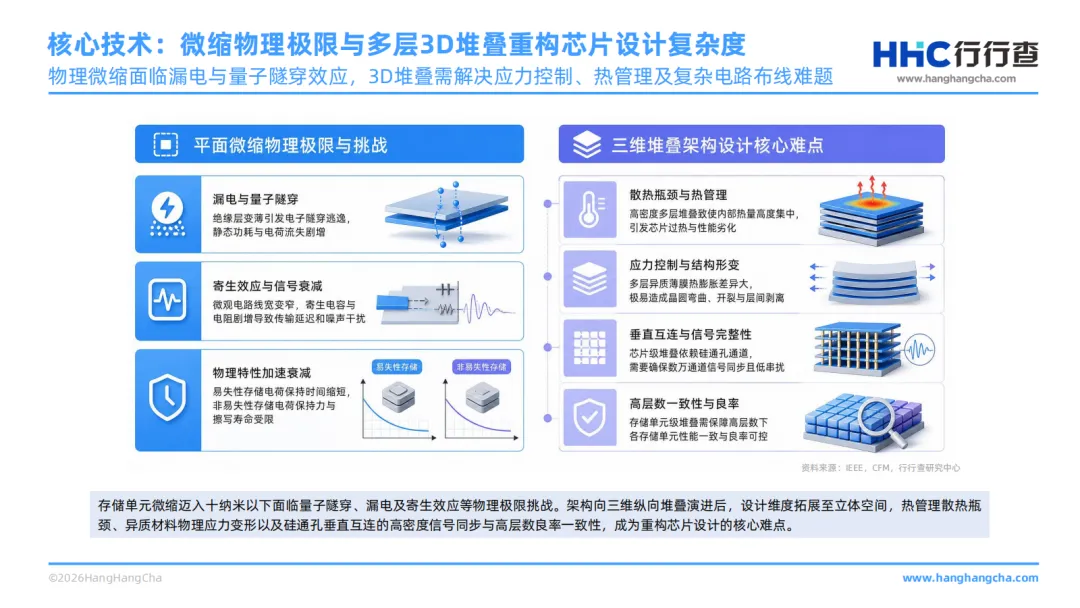

：存储单元微缩迈入十纳米以下面临量子隧穿、漏电及寄生效应等物理极限挑战。架构向三维纵向堆叠演进后，设计维度拓展至立体空间，热管理散热瓶颈、异质材料物理应力变形以及硅通孔垂直互连的高密度信号同步与高层数良率一致性，成为重构芯片设计的核心难点。 - 核心制造工艺要求

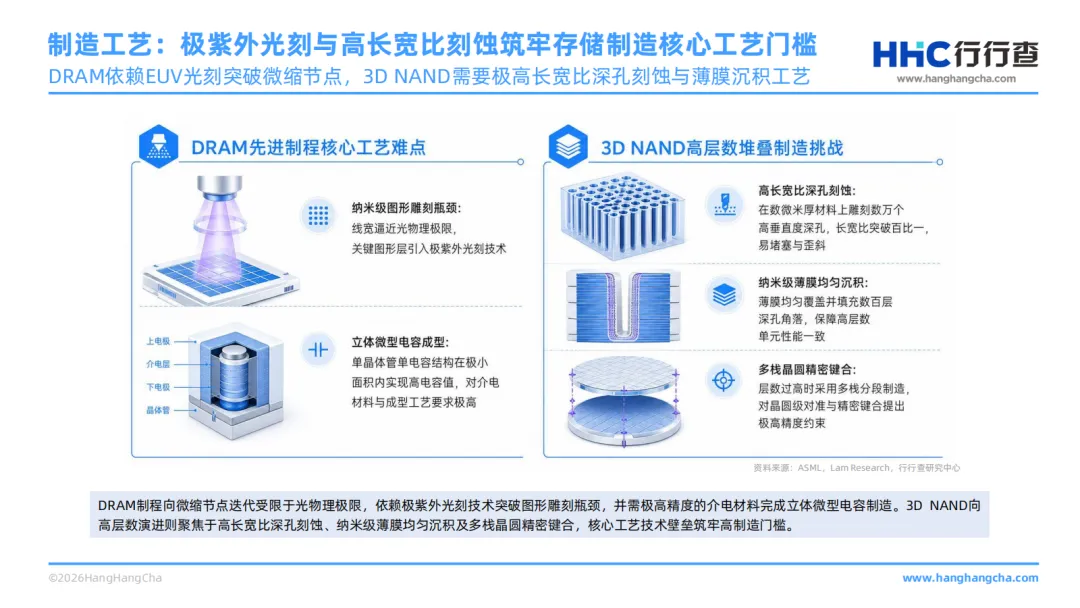

：DRAM制程向微缩节点迭代受限于光物理极限，依赖极紫外光刻技术突破图形雕刻瓶颈，并需极高精度的介电材料完成立体微型电容制造。3D NAND向高层数演进则聚焦于高长宽比深孔刻蚀、纳米级薄膜均匀沉积及多栈晶圆精密键合，核心工艺技术壁垒筑牢高制造门槛。
存储产业链情况
- 整体产业链构成

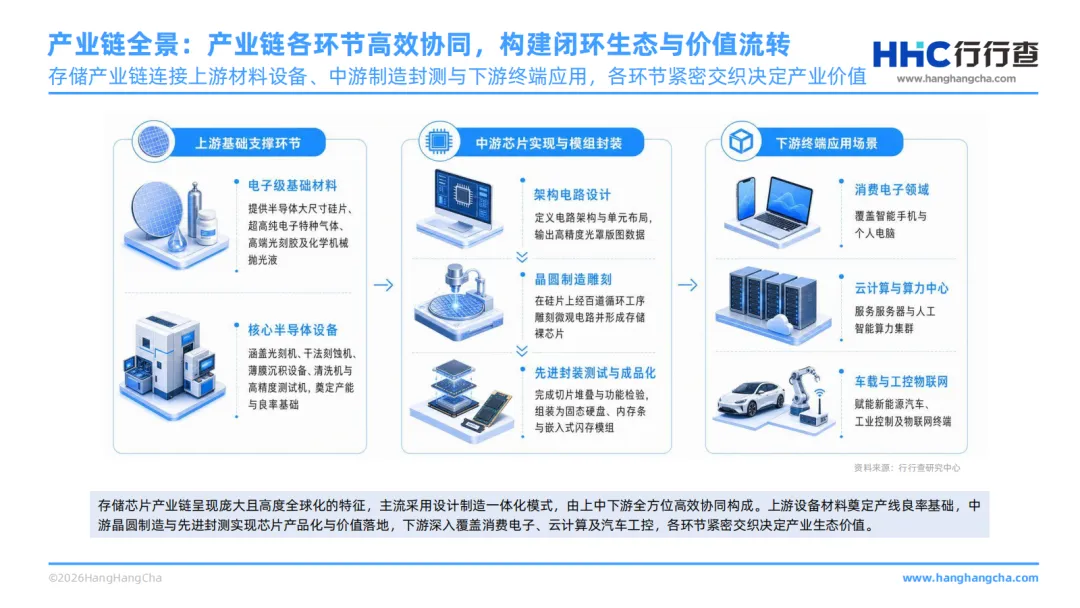

：存储芯片产业链呈现庞大且高度全球化的特征，主流采用设计制造一体化模式，由上中下游全方位高效协同构成。上游设备材料奠定产线良率基础，中游晶圆制造与先进封测实现芯片产品化与价值落地，下游深入覆盖消费电子、云计算及汽车工控，各环节紧密交织决定产业生态价值。 - 上游环节核心要素

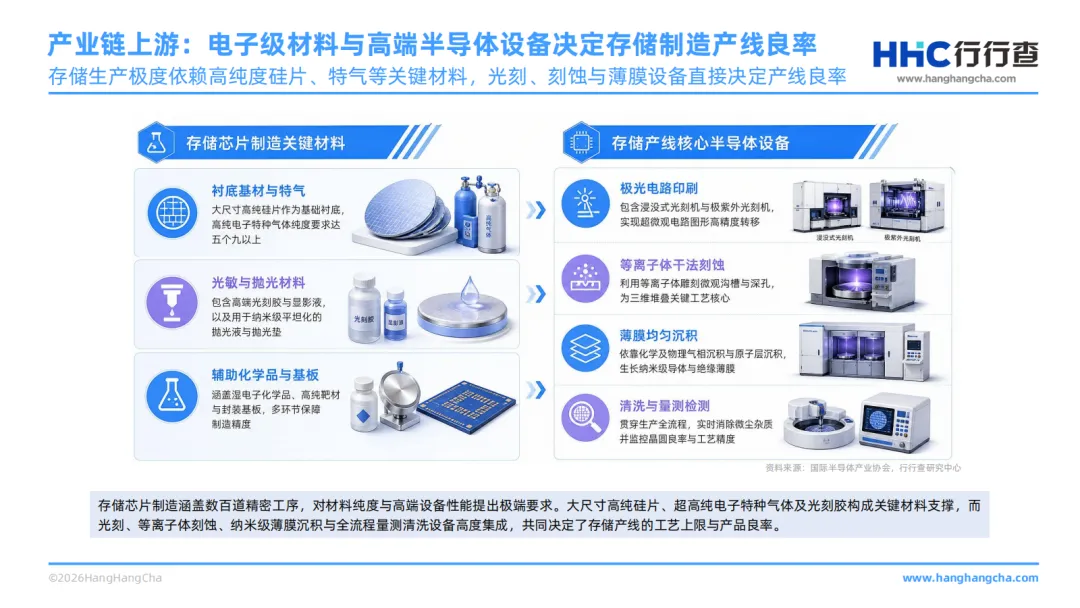

：存储芯片制造涵盖数百道精密工序，对材料纯度与高端设备性能要求极高。大尺寸高纯硅片、超高纯电子特种气体及光刻胶构成关键材料支撑，而光刻、等离子体刻蚀、纳米级薄膜沉积与全流程量测清洗设备高度集成，共同决定了存储产线的工艺上限与产品良率。 - 中游环节价值实现路径

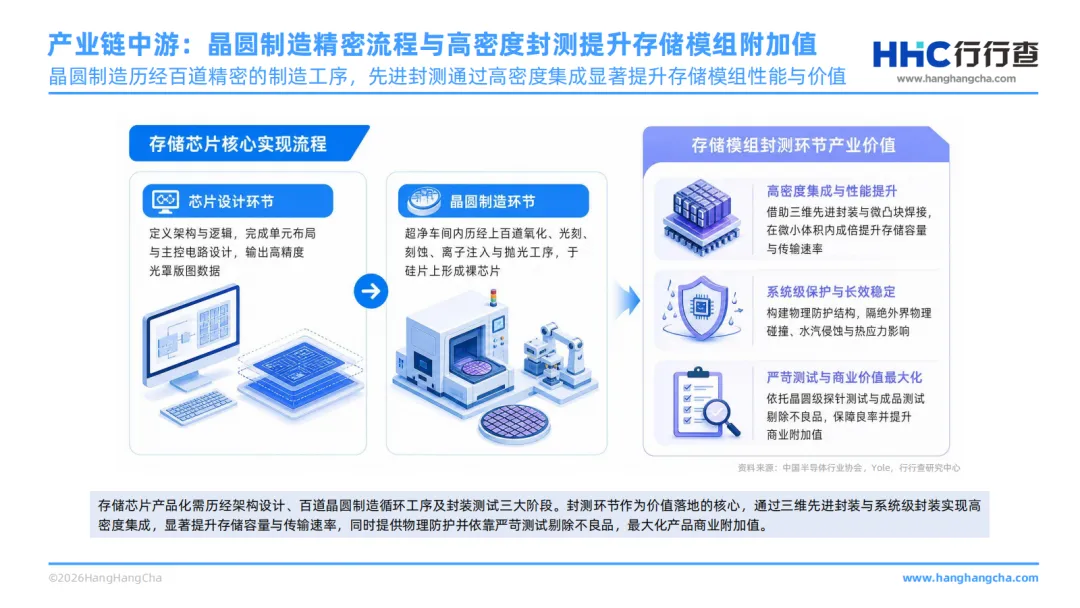

：存储芯片产品化需历经架构设计、百道晶圆制造循环工序及封装测试三大阶段。封测环节作为价值落地的核心，通过三维先进封装与系统级封装实现高密度集成，显著提升存储容量与传输速率，同时提供物理防护并依靠严苛测试剔除不良品，最大化产品商业附加值。 - 下游需求特征

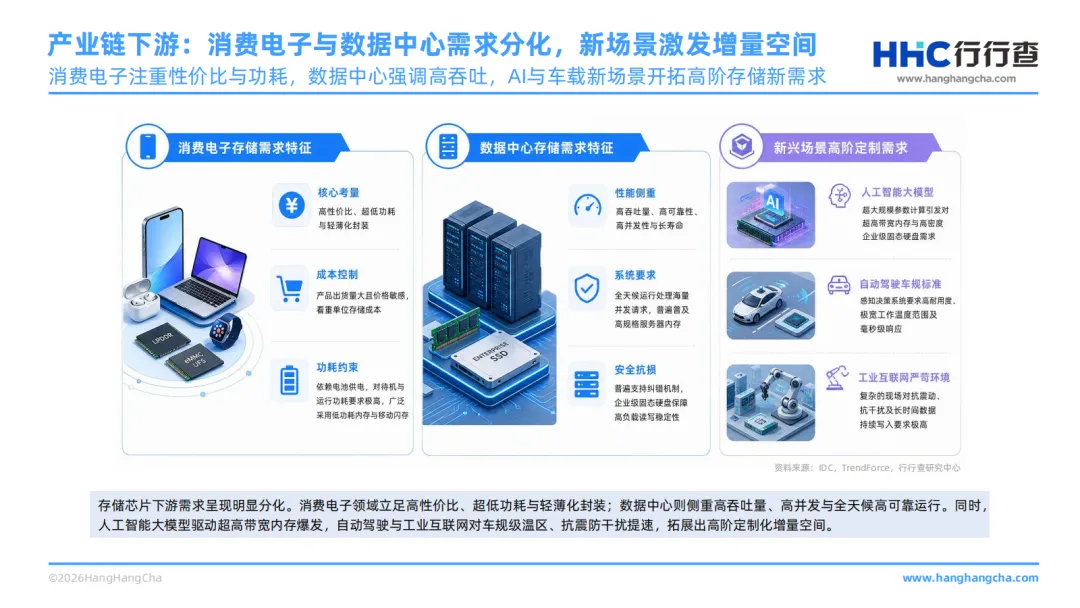

：存储芯片下游需求呈现明显分化，消费电子领域立足高性价比、超低功耗与轻薄化封装；数据中心则侧重高吞吐量、高并发与全天候高可靠运行。同时，人工智能大模型驱动超高带宽内存需求爆发，自动驾驶与工业互联网对存储的车规级温区、抗震防干扰要求提升，拓展出高阶定制化增量空间。
市场规模与竞争格局
- 核心品类市场规模

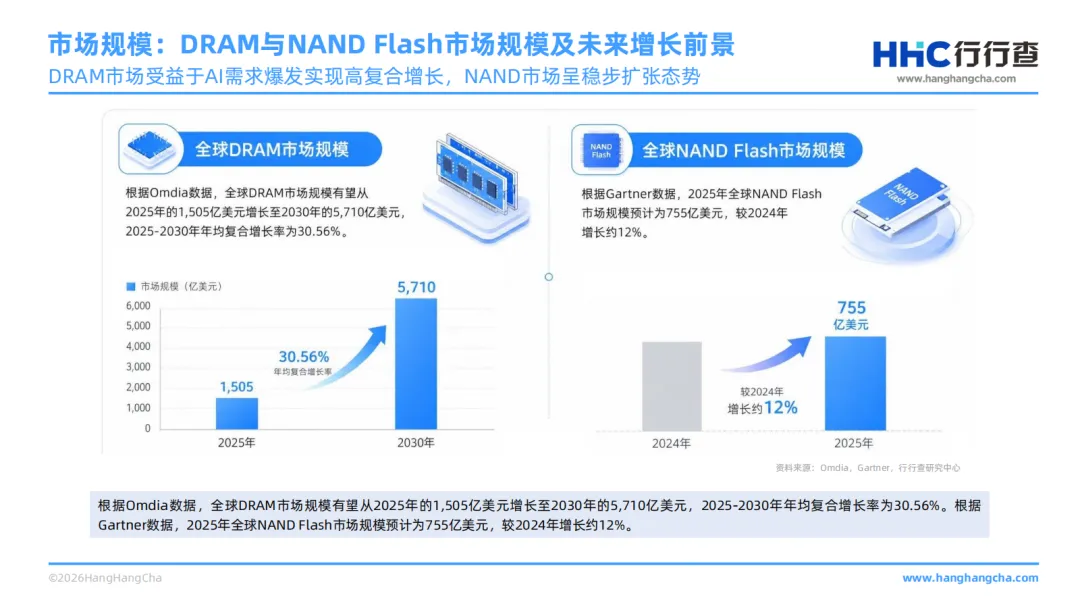

：根据Omdia数据，全球DRAM市场规模有望从2025年的1505亿美元增长至2030年的5710亿美元，2025-2030年年均复合增长率为30.56%。根据Gartner数据，2025年全球NAND Flash市场规模预计为755亿美元，较2024年增长约12%。 - 通用存储市场格局

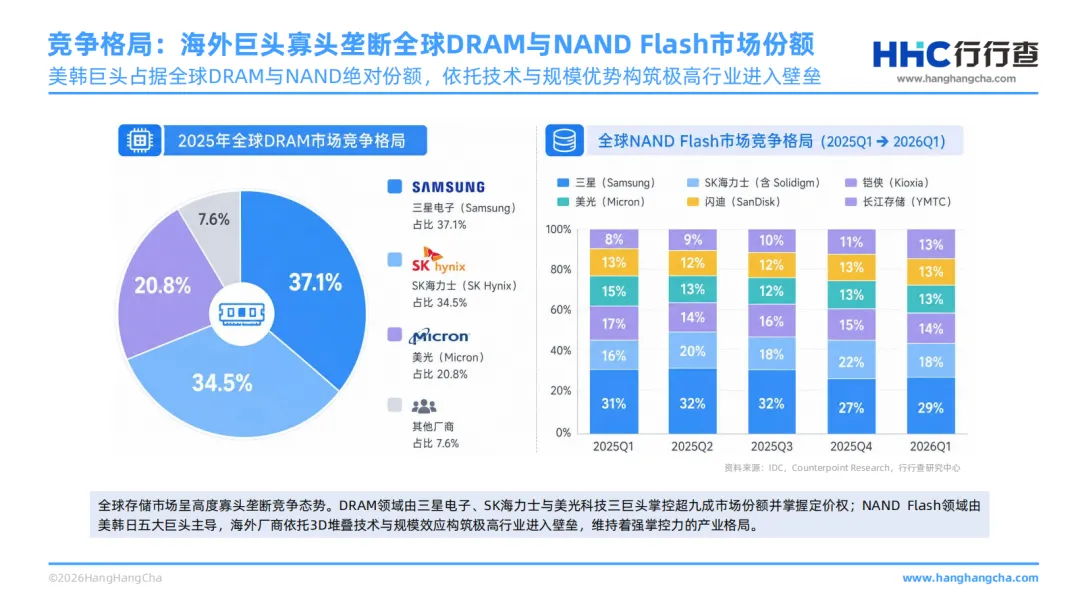

：全球存储市场呈高度寡头垄断竞争态势，DRAM领域由三星电子、SK海力士与美光科技三巨头掌控超九成市场份额并掌握定价权；NAND Flash领域由美韩日五大巨头主导，海外厂商依托3D堆叠技术与规模效应构筑极高行业进入壁垒，维持强掌控力的产业格局。 - HBM市场格局

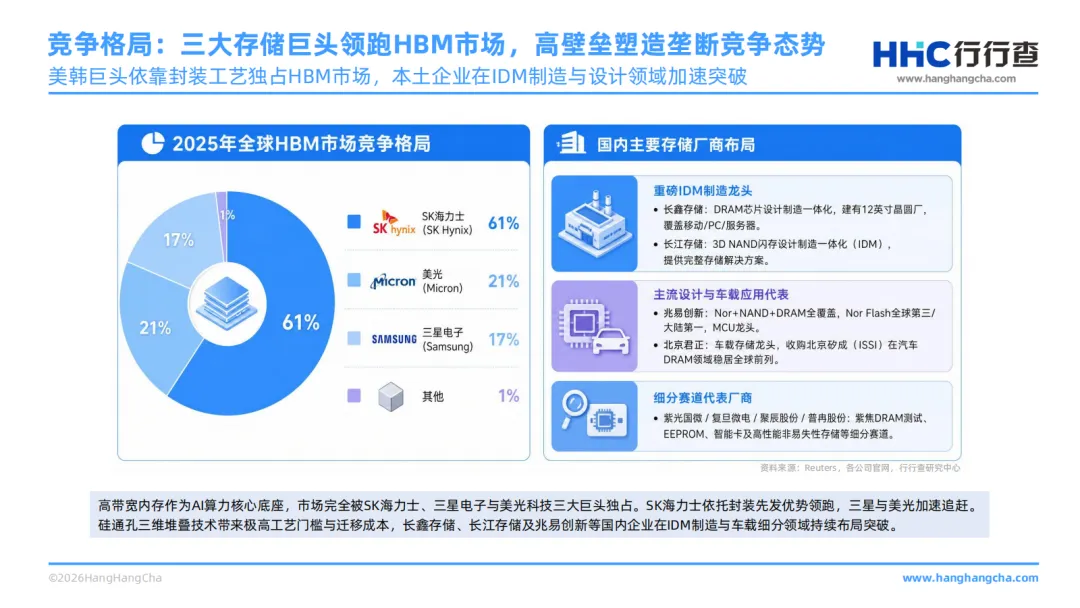

：高带宽内存作为AI算力核心底座，市场完全被SK海力士、三星电子与美光科技三大巨头独占，其中SK海力士依托封装先发优势领跑，三星与美光加速追赶。硅通孔三维堆叠技术带来极高工艺门槛与迁移成本，长鑫存储、长江存储及兆易创新等国内企业正在IDM制造与车载细分领域持续布局突破。
国产存储行业发展相关分析
- 政策支持体系

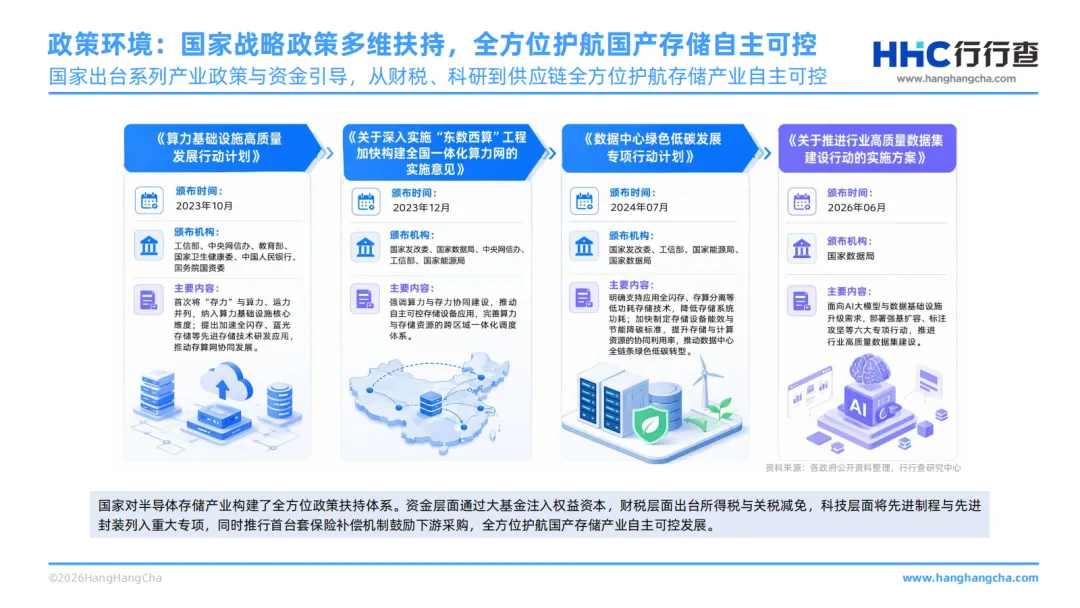

：国家对半导体存储产业构建了全方位政策扶持体系，资金层面通过大基金注入权益资本，财税层面出台所得税与关税减免，科技层面将先进制程与先进封装列入重大专项，同时推行首台套保险补偿机制鼓励下游采购，全方位护航国产存储产业自主可控发展。 - 行业发展机遇

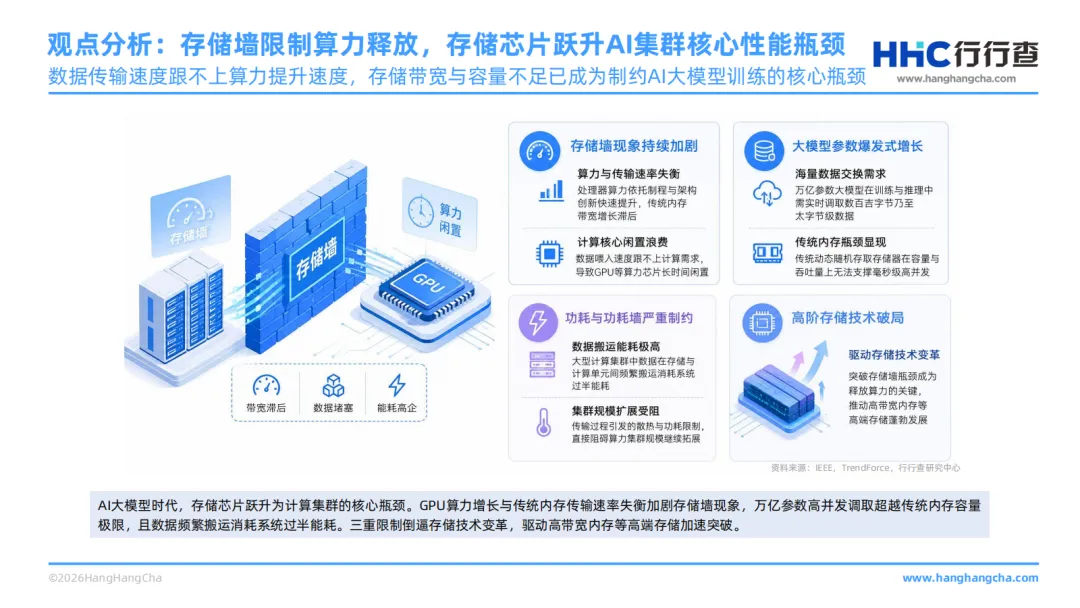

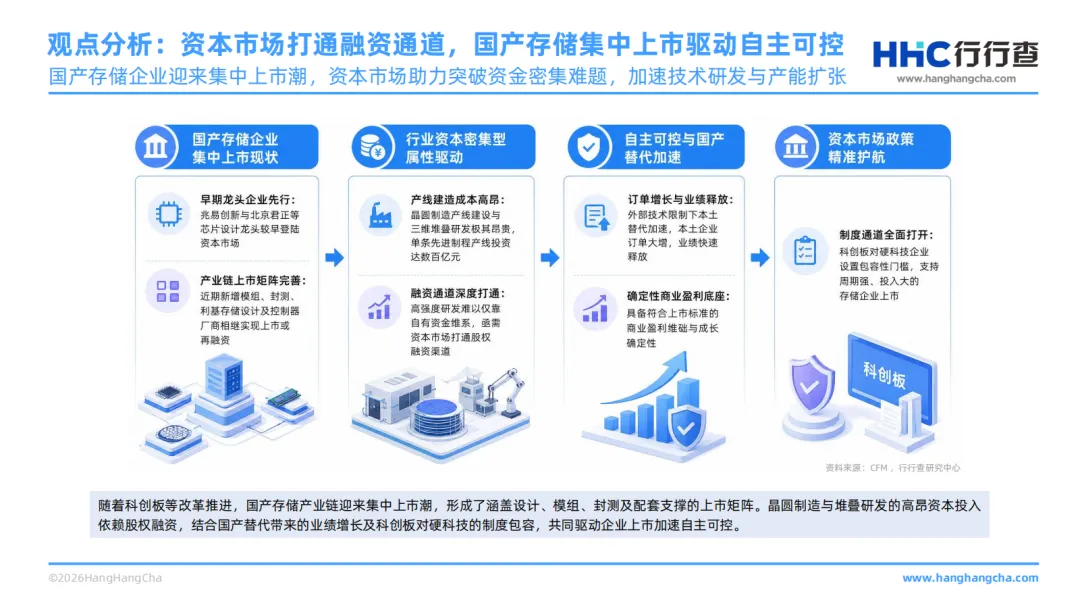

：AI大模型时代，GPU算力增长与传统内存传输速率失衡加剧存储墙现象，万亿参数高并发调取超越传统内存容量极限，且数据频繁搬运消耗系统过半能耗，三重限制倒逼存储技术变革，为高端存储产业带来广阔增长空间。同时科创板等资本市场改革为国产存储企业打通融资通道，行业迎来集中上市潮，形成涵盖设计、模组、封测及配套支撑的上市矩阵，助力企业突破资金密集难题，加速技术研发与产能扩张。 - 行业发展挑战

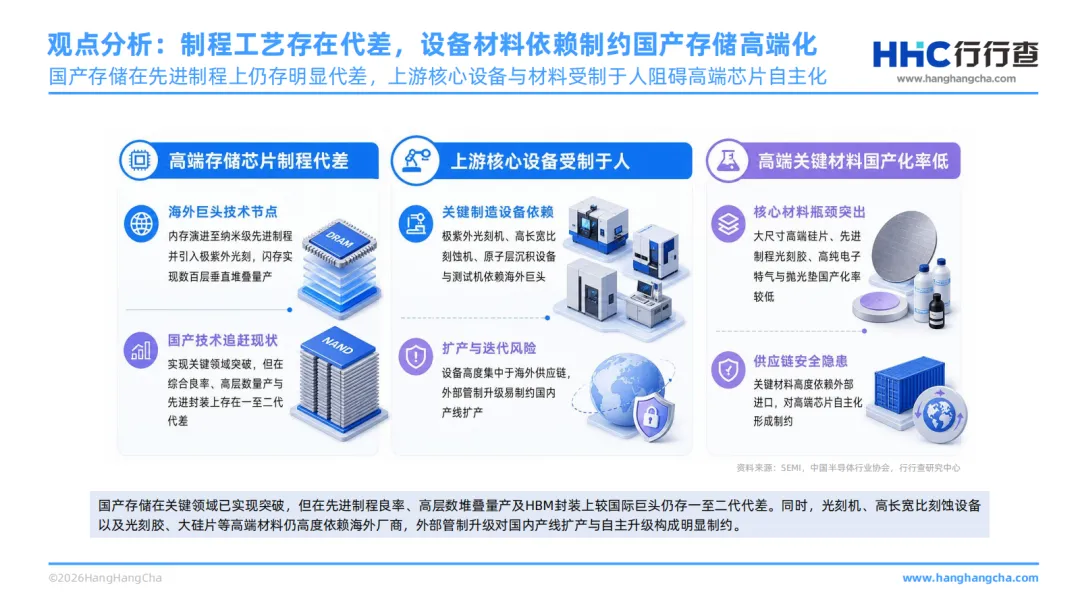

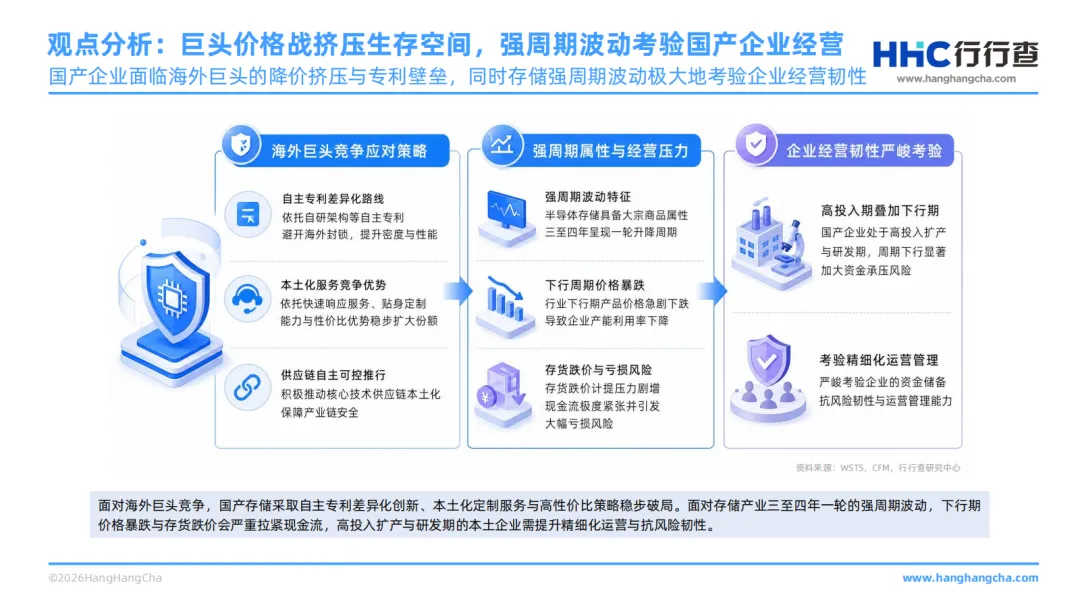

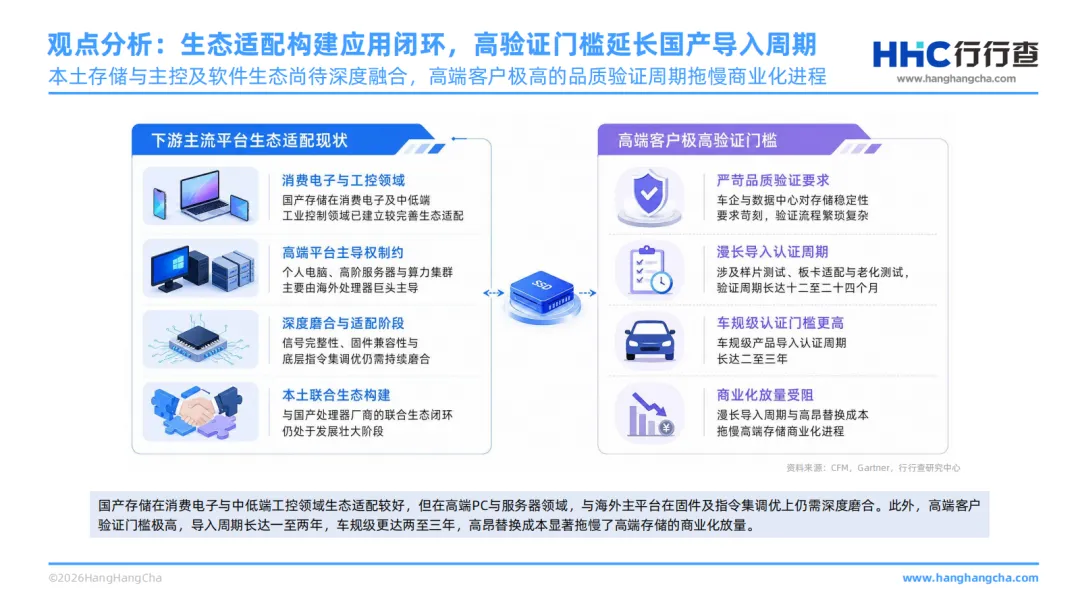

：一是技术层面，国产存储在先进制程良率、高层数堆叠量产及HBM封装上较国际巨头仍存一至二代代差，上游核心光刻机、高长宽比刻蚀设备以及光刻胶、大硅片等高端材料仍高度依赖海外厂商，外部管制升级对国内产线扩产与自主升级构成明显制约；二是生态层面，国产存储在高端PC与服务器领域，与海外主平台在固件及指令集调优上仍需深度磨合，且高端客户验证门槛极高，导入周期长达一至两年，车规级更达两至三年，高昂替换成本显著拖慢高端存储的商业化放量；三是市场层面，国产企业面临海外巨头的降价挤压与专利壁垒，同时存储产业三至四年一轮的强周期波动，下行期价格暴跌与存货跌价会严重拉紧现金流，高投入扩产与研发期的本土企业需提升精细化运营与抗风险韧性。
总体结论
- 存储行业价值
：AI时代存储芯片的战略地位大幅提升，高带宽、超大容量存储技术成为突破算力瓶颈的核心支撑，行业将在AI需求的驱动下迎来新一轮快速增长，DRAM市场未来五年有望实现30%以上的年均复合增速，NAND Flash市场也将保持稳步扩张。 - 全球产业趋势
：全球存储市场寡头垄断格局短期难以打破，技术将向更高层数3D堆叠、更先进封装工艺方向持续演进，HBM、企业级SSD等面向AI场景的高端存储产品将成为行业竞争的核心赛道。 - 国产存储发展方向
：国产存储已实现从0到1的突破，后续需依托政策扶持与资本市场支持，持续攻坚上游设备材料、先进制程与封装核心技术，加快生态适配与下游客户导入，同时强化抗周期运营能力，逐步缩小与国际巨头的差距，推进存储产业自主可控目标落地。
