随着大模型、生成式AI、智算集群产业快速爆发，AI数据中心（AIDC）规模化建设提速，高算力、高功耗、高密度算力节点成为行业主流，传统IDC供电架构已无法适配AI算力的极端用电需求。AIDC专用电源作为算力基建的核心配套，凭借高压、高效、高密、高可靠的核心优势，逐步替代传统UPS供电方案，成为行业标准化方向。
同时，第三代半导体技术持续成熟、规模化量产带动成本稳步下行，彻底解决了传统硅基电源损耗大、功率密度低、散热压力大的痛点，推动AIDC电源从技术试点走向大规模商业化落地。本文将系统拆解AIDC电源的核心属性、应用场景、第三代半导体赋能优势、落地案例及国内行业发展趋势，为电力电子方案开发提供参考。
一、AIDC电源的定义与核心特点
（一）核心定义

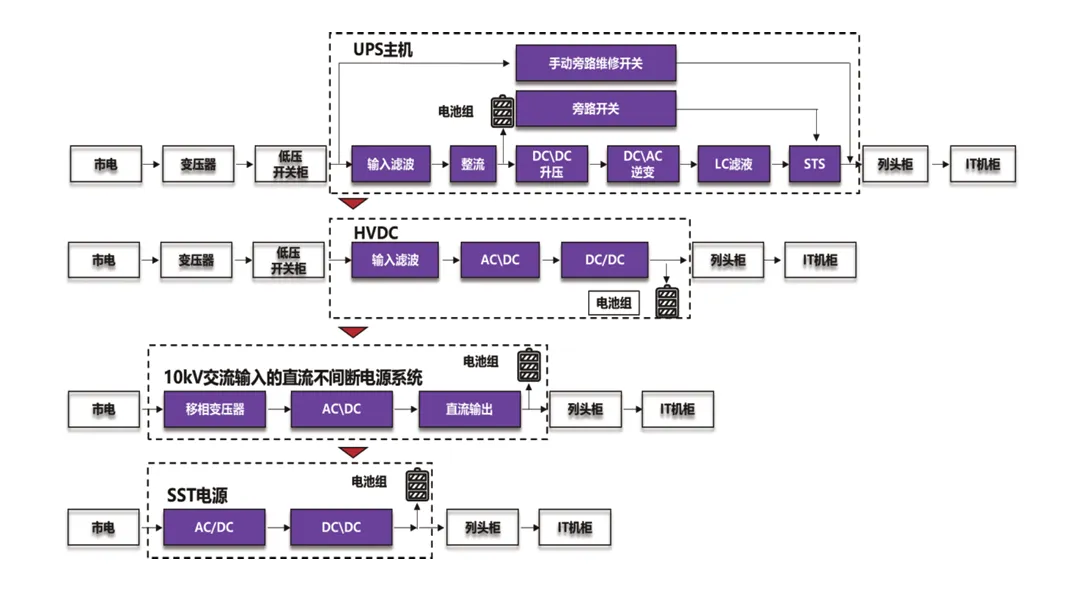

AIDC电源是面向AI算力中心专属优化的高压直流供电系统，区别于传统互联网数据中心（IDC）的低压交流UPS供电架构，主流采用800V高压直流（HVDC）架构（±400V直流架构），是适配AI服务器、GPU集群、高密度算力机柜的专用电力电子供电解决方案。其核心定位是解决AI算力设备单机功耗激增、机架功率密度翻倍、7×24小时不间断高负荷运行带来的供电难题，实现电能高效转换、低损耗传输、高可靠备份与轻量化部署，是支撑大规模智算中心稳定运行的核心基础设施。
（二）核心产品特点

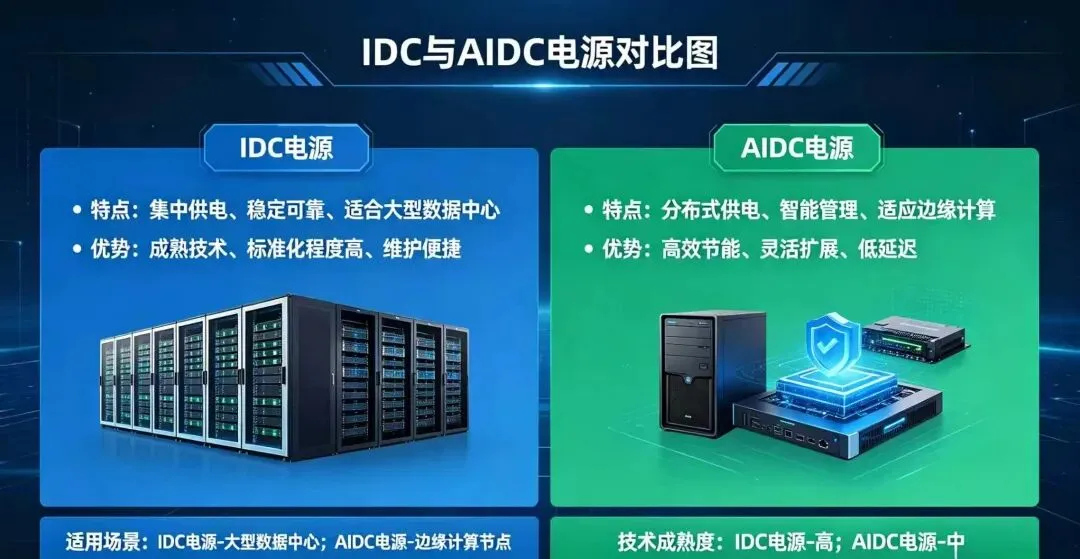

相较于传统IDC电源，AIDC电源针对AI算力场景做了全方位技术迭代，核心特点聚焦高效、高密、高压、高可靠、低成本五大维度，适配算力行业发展刚需：
超高供电效率，大幅降低能耗损耗：依托高压直流供电原理，800V高压架构下传输同等功率电能，电流仅为传统48V低压架构的1/16，线路热损耗降至传统方案的1/256，端到端供电转换效率最高可达98.3%，较传统UPS方案提升3%以上。对于百兆瓦级大型智算中心，供电效率每提升1%，每年可节省数百万元电费，完美适配AI算力高耗能场景的降本需求。
高功率密度，适配高密度算力部署：突破传统供电架构功率瓶颈，可支撑单机架兆瓦级功率传输，完美适配GB200、H100等新一代大功耗AI芯片集群部署。传统IDC机架功率仅40-100kW，而AIDC电源可支撑单机架200kW以上超高功率负载，解决AI服务器堆叠部署带来的供电容量不足问题。
高压轻量化设计，降低硬件成本：高压直流架构大幅减少线缆、铜排用量，铜材消耗较传统方案降低45%-75%，有效缩减机房布线空间、降低硬件采购与施工成本。同时系统结构精简，无需复杂的交流稳压、滤波设备，设备体积与重量显著优化，适配数据中心模块化、集约化建设趋势。
高稳定性与容错性，保障算力不间断运行：采用模块化架构，搭配CBU电容备份单元、BBU电池备份单元，可分别应对毫秒级功率波动与秒级断电备电需求，模块支持热插拔替换，故障单点不影响整体系统运行。同时摒弃传统交流UPS的机械转换结构，采用全电力电子数字化控制，抗干扰能力强，完美适配AI算力7×24小时不间断高负荷运行需求。
易拓展、低运维成本：支持模块化堆叠、灵活扩容，可根据算力集群建设节奏分批部署电源模块，避免资源闲置。系统数字化程度高，支持远程监控、智能运维，大幅降低人工运维成本，适配超大规模智算中心的规模化管理需求。
二、AIDC电源核心应用场景
AIDC电源深度绑定AI算力基础设施，核心应用场景聚焦高功耗、高密度、高可靠需求的算力场景，全面覆盖公有云智算中心、超算中心、企业私有AI算力集群等核心领域：
1.超大规模公有云智算中心
作为核心主力应用场景，阿里云、腾讯云、百度智能云、华为云等头部云厂商的新一代AI算力中心，已全面切换800V高压直流AIDC电源架构。该场景下算力设备集群规模大、单机功耗高、全年满负荷运行，对供电效率、稳定性、能耗控制要求极致严苛，AIDC电源可有效降低整体PUE值，助力数据中心满足绿色低碳合规要求，是云厂商算力基建标准化方案。
2.国家级/区域级超算与智算中心
国家算力枢纽节点、“东数西算”工程配套的大型智算中心、超算中心，主要承载大模型训练、科学计算、人工智能研发等核心任务。此类场景对供电可靠性、电能质量要求极高，AIDC电源的低波动、高容错、不间断供电能力，可保障大规模并行计算稳定运行，是国家级算力基础设施的核心供电方案。
3.企业私有AI算力集群与边缘智算节点
互联网企业、科技企业自建的大模型训练、推理算力集群，以及面向智能制造、智能安防、AI终端的边缘智算节点，同样适配AIDC电源方案。针对中小型算力集群，AIDC电源模块化、轻量化的特点可实现灵活部署，同时高压高效特性可降低边缘场景的散热与运维压力，适配分布式算力建设趋势。
4.储能配套与算力微电网场景

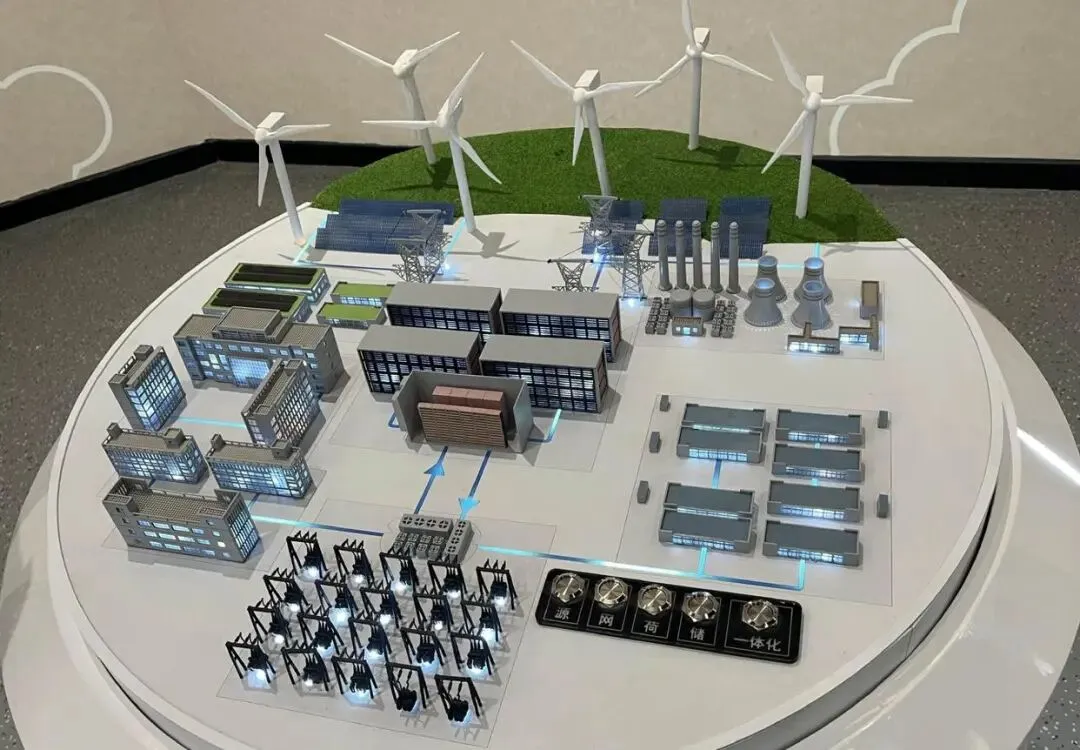

图片来源：网络
随着数据中心新能源配套建设提速，AIDC高压直流架构可直接适配光伏、储能等直流新能源设备，实现新能源直连供电，无需额外交直流转换设备，适配算力中心光储一体化建设需求，助力算力行业实现碳中和、绿色低碳发展目标。
三、第三代半导体在AIDC电源中的应用优势

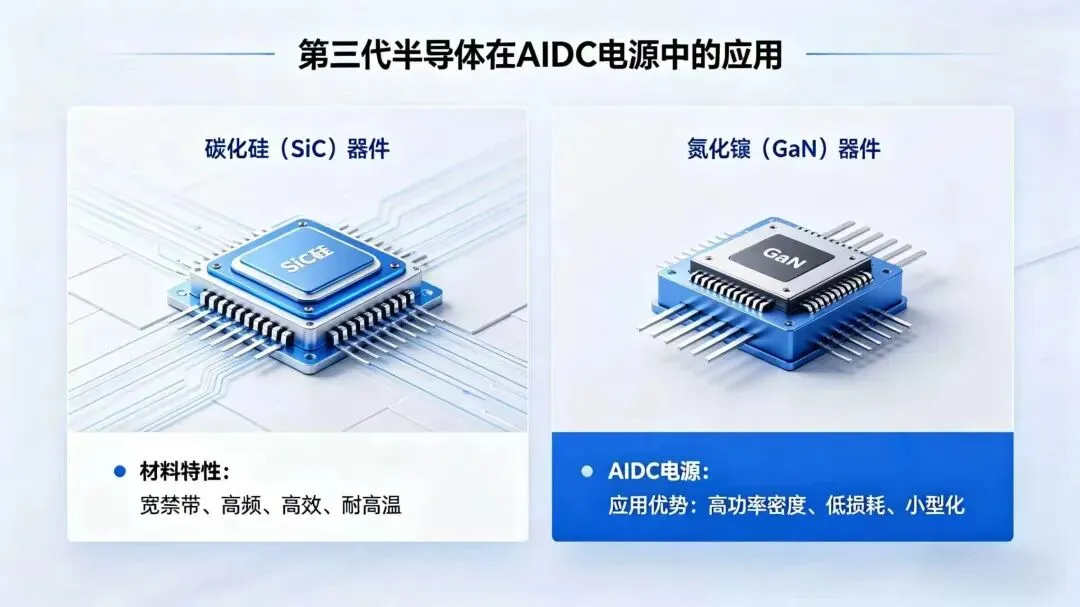

以碳化硅（SiC）、氮化镓（GaN）为核心的第三代半导体，凭借宽禁带、高频、高效、耐高温的材料特性，彻底解决传统硅基器件的性能瓶颈。近年来国内8英寸SiC衬底量产、工艺迭代优化，带动第三代半导体器件成本每年下降15%-20%，性价比持续超越硅基器件，成为AIDC电源升级的核心技术支撑。其核心应用优势体现在四大维度：
1.极致降损，大幅提升电源转换效率
传统硅基MOSFET、IGBT开关损耗、导通损耗较高，在高频工作场景下损耗激增，无法适配AIDC电源高频化升级需求。SiC MOSFET开关损耗较硅基器件下降70%-80%，导通电阻更低，可实现电源高频高效工作，让AIDC电源整机转换效率突破98%，较硅基方案提升2%-4%。对于20MW规模的大型数据中心，每年可节省超400万度电量，降本增效效果显著。
2.高功率密度，实现电源小型化高集成
第三代半导体支持更高的工作频率，可大幅减小电源中变压器、电容、电感等被动器件的体积与重量。采用SiC/GaN器件的AIDC电源模块，功率密度较硅基方案提升30%-50%，在同等功率下设备体积更小、重量更轻，完美适配数据中心高密度、集约化部署需求，有效节省机房空间资源，提升算力机柜利用率。
3.耐高温高可靠，适配持续高负荷工况
AI算力集群常年7×24小时满负荷运行，电源设备发热量大、工作环境温度高，传统硅基器件耐高温性能差，长期高负荷运行易出现损耗飙升、寿命衰减问题。第三代半导体器件耐高温、抗热冲击能力强，可在高温工况下稳定工作，大幅降低电源散热压力，减少散热设备投入，同时延长电源设备使用寿命，提升整体供电系统可靠性。
4.成本持续下行，规模化替代优势凸显
过去第三代半导体器件成本偏高，仅应用于高端试点场景。如今国内产业链成熟，衬底、外延、器件封装全流程国产化落地，叠加规模化量产效应，SiC、GaN器件成本持续快速下降。行业预测2030年第三代半导体在AIDC电源中的渗透率将达到24%，目前已实现与硅基方案的性价比持平，在中高端AIDC电源中具备全面替代能力。同时，其高效低损特性可大幅降低数据中心全生命周期用电、运维成本，综合经济效益远超传统硅基方案。
四、第三代半导体AIDC电源市场应用案例
目前SiC、GaN基AIDC高压直流电源已在国内头部智算中心规模化落地，产业化进程持续提速，典型落地案例如下：
1.头部云厂商800V高压直流智算中心项目
阿里云、腾讯云新一代超大规模智算中心全面采用SiC基800V HVDC AIDC电源系统，替代传统硅基UPS供电方案。该项目通过搭载1200V级SiC MOSFET器件，实现电源整机效率98.2%以上，单机架供电功率突破250kW，数据中心整体PUE降至1.1以下。相较于传统方案，单园区年节电超千万度，同时线缆、散热设备硬件成本降低20%以上，实现高效、降本、低碳多重收益。
2.国产算力运营商模块化AIDC电源落地项目
国内头部算力运营商在“东数西算”枢纽节点建设的智算集群，采用GaN+SiC混合架构模块化AIDC电源，针对AI推理、训练集群差异化优化。电源模块支持高频工作、热插拔扩容，适配算力集群分批建设需求，系统容错率大幅提升，故障停机风险降低90%以上。依托第三代半导体的高效特性，项目整体能耗成本较传统IDC供电方案降低18%，成为国内绿色智算中心标杆案例。

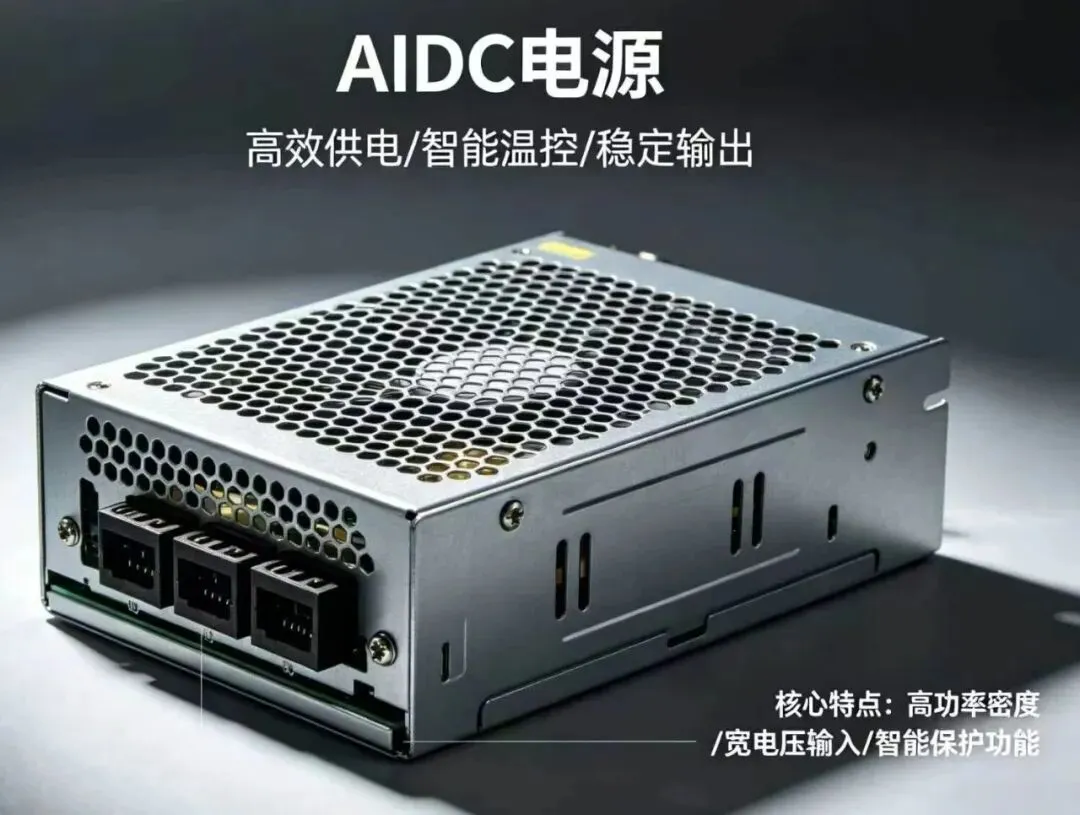

3.设备厂商标准化AIDC电源产品量产应用
华为、阳光电源、英飞凌等国内外电源龙头，已推出基于第三代半导体的标准化800V AIDC电源模块，单模块功率覆盖30kW-60kW，实现批量供货。其中英飞凌1200V SiC MOSFET系列电源方案，已广泛应用于国内中小型AI算力集群，凭借高功率密度、高可靠性优势，大幅降低终端算力设备的供电适配成本，推动AIDC电源标准化普及。三安光电、天岳先进等国内半导体企业实现SiC衬底量产，为AIDC电源国产化落地提供核心器件支撑。
五、国内AIDC电源行业发展现状及未来趋势
（一）国内行业发展现状
1、市场需求高速爆发，行业规模快速扩容。国内AI大模型产业加速落地，智算中心建设进入高峰期，单机架功率需求从传统80kW提升至200kW以上，倒逼供电架构全面升级。AIDC高压直流电源替代传统UPS电源成为行业共识，市场需求持续高速增长，成为电力电子行业核心增量赛道。
2、技术迭代提速，国产化体系逐步完善。国内企业已突破800V高压直流电源核心技术，模块化、高密高效AIDC电源产品实现自主量产。同时第三代半导体产业链持续成熟，从衬底、外延到器件封装实现国产化替代，彻底摆脱海外技术垄断，为AIDC电源降本、规模化落地提供核心支撑。
3、政策强力赋能，行业标准化推进。依托“东数西算”、算力基础设施绿色低碳升级等国家政策，国内明确推动数据中心高压直流供电架构普及，规范AIDC电源技术标准。目前800V HVDC已成为新建智算中心的主流标准，行业规范化、规模化发展格局基本形成。
4、成本持续下行，渗透率快速提升。随着第三代半导体规模化量产、电源方案标准化，AIDC电源整体采购成本逐年下降，从高端试点场景逐步下沉至中小型算力集群，市场渗透率持续攀升。
（二）未来行业发展趋势

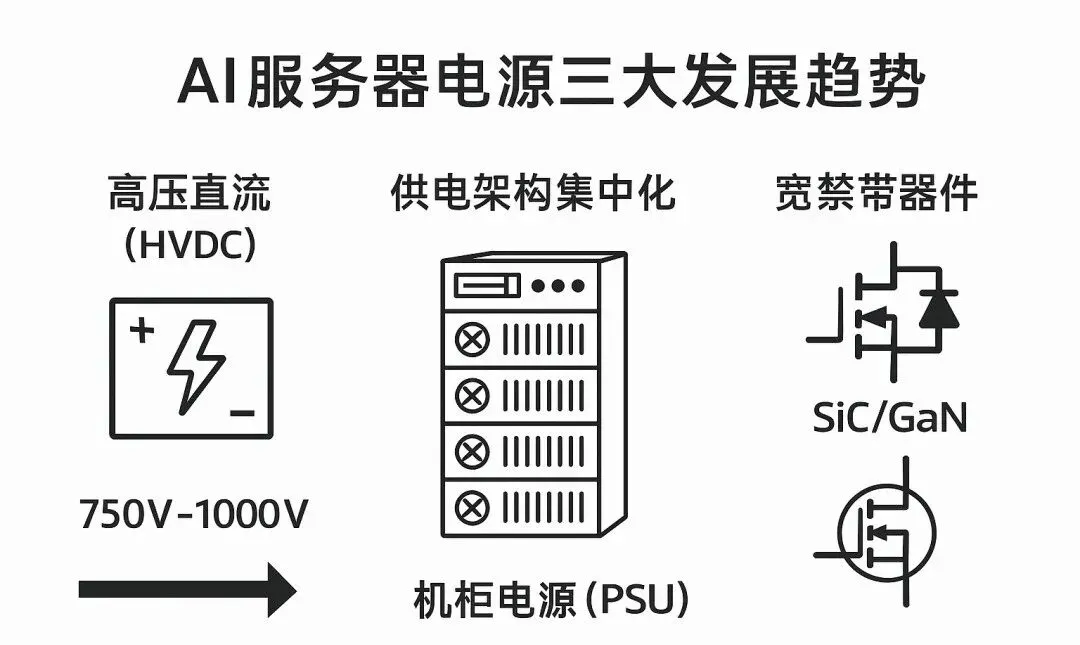

1、高压化、高频化成为核心技术主线。未来AIDC电源将持续向800V及以上高压架构升级，配合第三代半导体高频化技术，进一步提升供电效率与功率密度，适配单机架兆瓦级超高功率算力节点的供电需求，持续突破传统供电架构的物理极限。
2、第三代半导体全面替代硅基器件。随着国产化产能释放、成本持续下降，SiC、GaN器件将在3年内成为AIDC电源标配，硅基器件逐步退出中高端算力电源市场。同时器件性能持续迭代，耐高温、低损耗、高集成度器件将进一步优化电源整机性能，推动全生命周期降本增效。
3、光储融合，实现绿色智能供电。AIDC高压直流架构将深度适配光伏、储能等新能源系统，实现新能源直连供电，构建“算力+储能+新能源”一体化供电体系。配合数字化智能控制技术，实现电能智能调度、负荷动态调节，进一步降低PUE，助力算力行业实现碳中和目标。
4、模块化、标准化、集成化普及。行业将形成统一的AIDC电源模块标准，实现不同厂商设备互联互通、灵活替换。同时电源产品向板载集成、小型化方向升级，通过高集成电力电子设计，缩短供电链路，降低损耗，适配算力设备小型化、高密度发展趋势。
5、国产自主可控全面落地。从核心半导体器件、电源主控芯片到整机方案、运维系统，全产业链将实现国产化替代，彻底解决核心环节“卡脖子”问题。国内电力电子企业将依托本土化供应链、成本优势，主导全球AIDC电源市场。
六、总结
AIDC电源是AI算力时代供电体系的革命性产品，凭借高压、高效、高密、高可靠的核心优势，完美适配高密度、高功耗AI算力集群的供电需求，逐步重构数据中心供电格局。第三代半导体技术的成熟与成本下行，成为AIDC电源性能升级、规模化普及的核心驱动力，大幅提升电源效率、功率密度与稳定性，创造显著的经济与社会效益。当前国内AIDC电源行业处于需求爆发、技术迭代、国产替代的黄金周期，未来将持续向高压高频、绿色融合、智能集成、全链自主可控方向发展，成为支撑国内AI产业高质量发展的核心基建，也为电力电子方案开发领域带来广阔的技术创新与市场机遇。
