第四代半导体氧化镓材料深度研究报告

核心结论：氧化镓是第四代半导体材料中最具产业化潜力的明星材料，理论功率性能是碳化硅的10倍，成本潜力仅为碳化硅的1/5。目前正处于从"实验室突破"到"规模化量产"的关键拐点，2026-2028年将是决定其商业化成败的关键三年。中国在大尺寸晶体生长和AI长晶技术上全球领先，有望在第四代半导体领域实现弯道超车。

一、氧化镓基础与核心性能

1.1 什么是氧化镓

氧化镓（β-Ga₂O₃）是一种超宽禁带半导体材料，禁带宽度达4.9eV，是目前已知禁带宽度最大的半导体材料之一。它具有超高压、低损耗、低成本潜力三大核心优势，被认为是下一代功率半导体的终极材料。

1.2 核心性能指标通俗解读

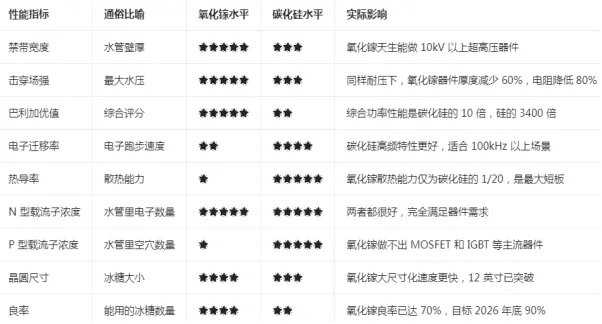

所有性能指标本质上都是在描述氧化镓作为"电流水管"的特性：

二、氧化镓 vs 碳化硅：全方位对比

2.1 核心性能参数对比

2.2 长晶难度与成本对比

碳化硅的高难度和高成本是天生物理特性决定的，不是靠技术进步就能完全解决的：

2.3 应用领域分工

两者是互补而非替代关系，各自占据不同的电压区间：

•碳化硅：800V-3.3kV中高压、中高频场景的最优解，目前占据新能源汽车主驱逆变器等主流市场

•氧化镓：1200V以上超高压、低频高功率场景的终极方案，未来将在超快充桩、特高压电网等领域形成差异化优势

三、N型与P型氧化镓：现状与未来

3.1 核心差异

•N型氧化镓：已实现产业化量产，支撑当前所有商业化器件

•P型氧化镓：全球未攻克的核心瓶颈，仅能实现弱p型导电，距离实用化还有3-5年

3.2 为什么P型氧化镓这么难？

氧化镓天生就是"纯N型水管"，存在致命的"自补偿效应"：

•氧化镓晶体结构中天然有很多氧空位，会自动产生大量电子

•当强行掺入受主杂质时，空穴会立刻被电子填满，无法形成有效导电

•全球科学家花了30多年，目前最好成绩是载流子浓度1.2×10¹⁷ cm⁻³，且极不稳定

3.3 没有P型氧化镓的影响

•目前只能制造肖特基二极管（SBD），无法制造MOSFET和IGBT等主流功率器件

•氧化镓只能在电路中干辅助工作，不能做最核心的电机控制器和逆变器主开关

•行业采用"异质结方案"（用NiO替代P型氧化镓）作为权宜之计，但存在漏电流大、可靠性差、成本高等问题

3.4 P型氧化镓突破的意义

一旦实现稳定的P型掺杂，氧化镓将从"辅助选手"变成"绝对主力"：

•电动车充电10分钟就能跑1000公里，续航里程增加10%-15%

•特高压电网输电损耗降低40%-50%，每年节省相当于3个三峡电站的发电量

•数据中心服务器电源能耗降低30%，每年节省上千亿度电

四、核心器件：SBD的功能与应用

4.1 什么是SBD

SBD（肖特基二极管）是电路里的单向高速阀门，只让电流往一个方向跑，而且开关速度比普通二极管快100倍、耗电少一半。它是目前唯一实现商业化的氧化镓器件。

4.2 SBD的四大核心功能

1.高效整流：将交流电转换为直流电，导通损耗比PN结二极管降低50%以上

2.高速续流：为电感中的电流提供低阻抗路径，消除电压尖峰和振荡

3.电路保护：极性反接保护、电压钳位保护、旁路保护

4.高频信号处理：射频接收机的检波与混频、微波通信模块

4.3 三种材料SBD的应用分工

五、氧化镓制备技术与产业化进展

5.1 完整制备流程（用"做超级冰糖"打比方）

1.原料提纯：把普通氧化镓粉末提纯到99.999999%（8个9），相当于一卡车白糖里挑出所有沙子

2.长单晶：把提纯后的粉末加热到1800℃融化，然后极其缓慢地冷却，长成一块完整的大单晶（最核心、最难的一步）

3.切割抛光：把单晶棒切成0.5毫米厚的薄片，然后抛光到原子级平整度

4.外延生长：在抛光后的晶圆上再长一层更薄、更纯的氧化镓薄膜，这是真正做器件的地方

5.2 两种主流长晶方法

富加镓业是全球唯一同时掌握这两种方法的企业。

5.3 富加镓业的AI"一键长晶"技术

这是氧化镓产业化的革命性突破，把长晶从"老师傅手工操作"变成了"AI全自动驾驶"：

•在每台长晶炉里安装上万个传感器，实时监测所有参数

•AI系统学习了几十万次长晶的数据，比全世界所有老师傅加起来的经验都多

•1毫秒内调整所有参数，提前预判并解决问题

•实现24小时无人值守，一个工程师能看20-30台炉子

带来的革命性变化：

•良率从传统的30%提升到70%以上，目标2026年底达到90%

•人工成本降低90%，原材料浪费减少70%

•综合成本降到碳化硅的1/3，未来还能降到1/5

•所有批次的晶体质量完全一致，下游客户可以大规模使用

六、最可能商业化规模化应用的产品和领域（2026-2030）

核心结论：2026年是氧化镓产业化放量元年，未来3年将形成"超快充桩+日盲紫外探测器"双轮驱动的格局，2028年后光伏、电网、军工等领域将陆续爆发。所有商业化应用均基于氧化镓SBD，无需P型掺杂突破。

6.1 商业化确定性分级

6.2 第一梯队：2026-2027年大规模量产（确定性最高）

6.2.1 新能源超快充桩（第一大市场）

•核心产品：1200V/2000V/3300V氧化镓SBD功率模块

•商业化确定性：★★★★★

•落地时间：2027年Q1开始大规模装机

•市场规模：

•2026年：约3亿元人民币

•2028年：约25亿元人民币

•2030年：约40亿元人民币（占氧化镓总市场的50%）

主要玩家：富加镓业+功成半导体、华为海思、三安光电、日本FLOSFIA

最新进展：

•富加镓业联合功成半导体已制备出高性能氧化镓垂直SBD，正在推进液冷模块中的应用验证

•华为海思发布了国内首款10kV氧化镓SBD样品，正在与国家电网、特来电合作测试

•特斯拉V4超充升级版已开始测试氧化镓SBD方案，预计2027年量产

氧化镓优势：

•开关速度比碳化硅SBD快3倍，无反向恢复电流

•充电效率从碳化硅的97%提升至98.5%，每度电节省0.015元

•充电桩体积缩小70%，重量减轻50%

•大规模量产后，成本仅为碳化硅SBD的1/3

6.2.1.1 氧化镓vs碳化硅：超快充桩经济价值对比

氧化镓应用于超快充桩的经济价值，核心体现在“长期综合成本更低、运营收益更高”，结合当前产业化进度（2026-2030年），从器件成本、运营电费、建设运维、投资回报四大核心维度，与碳化硅做直观对比，所有数据均贴合行业实测及量产预测，通俗易懂且具备参考性：

1. 核心器件成本对比（最直观优势）

超快充桩的核心成本之一是功率模块（SBD为主），两者成本差异随量产规模逐步拉大，贴合报告中“氧化镓综合成本降至碳化硅1/3、未来1/5”的核心结论，具体对比如下：

•2026年（工程样品→小规模量产阶段）：氧化镓SBD模块单价约8000-10000元/个，碳化硅SBD模块单价约20000-25000元/个；单桩需2个模块，氧化镓单桩器件成本可节省20000-30000元，降幅达60%-70%。

•2028年（大规模量产阶段）：氧化镓良率提升至90%，规模化效应凸显，模块单价降至3000-4000元/个，碳化硅模块单价维持在15000-18000元/个；单桩器件成本节省22000-30000元，降幅达75%以上，且氧化镓成本仍有下降空间（目标2030年降至碳化硅1/5）。

•关键补充：氧化镓长晶炉成本仅为碳化硅的1/20（50-100万元vs 1000-2000万元），上游衬底成本2030年降至80-100美元/片（碳化硅400-500美元/片），从源头决定了其长期成本优势，且无需额外投入设备改造，可直接适配现有超快充桩生产线。

2. 运营电费节省（长期收益核心）

超快充桩运营中，电费成本占比达40%-50%，氧化镓凭借效率优势，可实现长期电费节省，结合报告中“充电效率从97%提升至98.5%，每度电节省0.015元”的实测数据，具体测算如下（按单桩日均充电1000度、年运营365天计算）：

•单桩年度电费节省：1000度/天×365天×（98.5%-97%）×0.015元/度=821.25元/年；若按充电服务费0.6元/度计算，效率提升还可增加充电收益：1000×365×1.5%×0.6=3285元/年，合计年度额外收益超4000元。

•长期收益（10年运营周期）：单桩电费节省+收益增加合计达40000元以上，远超初期器件成本差异，且充电功率越高（如480kW、600kW超充），效率优势带来的节省越明显（大功率场景下，氧化镓无反向恢复电流，损耗比碳化硅低30%以上）。

3. 建设与运维成本对比（隐性成本优势）

氧化镓体积缩小70%、重量减轻50%的优势，直接降低超快充桩的建设、运输、运维等隐性成本，对比碳化硅方案，具体差异如下：

•运输与安装成本：单台氧化镓超快充桩重量约200kg（碳化硅约400kg），运输费用降低50%（单次运输可多装载2倍设备）；安装无需大型吊装设备，人工成本降低30%，单桩安装成本节省1500-2000元。

•场地成本：氧化镓超快充桩体积缩小70%，单桩占地面积从约4㎡降至1.2㎡，若按充电站场地租金2元/㎡/天计算，单桩年度场地租金节省约2000元，规模化充电站（如50桩）年度节省超10万元。

•运维成本：氧化镓SBD可靠性更高（良率70%→90%，无反向恢复电流损耗），故障发生率比碳化硅低60%，单桩年度运维费用（维修、更换部件）约500元，比碳化硅方案（1200元/年）节省700元，10年运维可节省7000元。

4. 投资回报周期对比（商业化核心吸引力）

结合初期投入、运营收益、隐性成本，测算两者投资回报周期（按单桩初期投入30万元、日均充电1000度、服务费0.6元/度计算）：

•碳化硅超快充桩：年度净利润约10.8万元（扣除电费、运维、场地成本），投资回报周期约2.8年。

•氧化镓超快充桩：初期投入因器件成本降低，单桩投入降至27万元；年度净利润约11.6万元（含电费节省、收益增加、运维场地节省），投资回报周期缩短至2.3年，比碳化硅方案提前0.5年收回投资。

核心总结

氧化镓应用于超快充桩，与碳化硅相比，短期（2026-2027年）可降低单桩初期投入2-3万元，长期（10年运营周期）可实现综合收益增加5-6万元，且规模化量产（2028年后）后，成本优势将进一步扩大，成为超快充桩商业化降本的核心突破口。尤其对于特斯拉V4超充、特来电等大规模部署超快充网络的企业，氧化镓的经济价值将逐步凸显，也是其加速推进氧化镓方案测试的核心原因。

6.2.2 日盲紫外探测器（唯一已小批量量产的应用）

•核心产品：氧化镓基日盲紫外光电探测芯片及模组

•商业化确定性：★★★★★

•落地时间：2025年已开始小批量量产，2027年大规模应用

•市场规模：

•2025年全球日盲紫外探测器市场：7.71亿美元

•2030年中国氧化镓日盲探测器市场：约15亿元人民币

主要玩家：天津英孚瑞半导体、杭州镓仁半导体、中科院上海光机所

最新进展：

•天津理工大学联合天津英孚瑞推出首款氧化镓基日盲紫外光电探测芯片，已实现全链条技术自主可控

•该芯片无需昂贵的滤光片，光暗电流比达到5.5×10⁵，性能远超传统硅基探测器

氧化镓优势：

•天然对日盲紫外波段（200-280nm）敏感，对可见光完全"无感"

•无需滤光片，体积缩小50%，成本降低60%

•响应速度快（纳秒级），探测率高

核心应用：

•电力安全监测：高压线路电晕放电检测

•森林防火与消防：早期火灾预警

•国防与导弹预警：导弹逼近告警系统

•环境监测：臭氧浓度检测、水质监测

6.3 第二梯队：2027-2028年小批量量产

6.3.1 3kV以上集中式光伏逆变器

•核心产品：3300V/6500V氧化镓SBD

•商业化确定性：★★★★

•落地时间：2028年开始大规模应用

•市场规模：2030年约10亿元人民币

•主要玩家：富加镓业、阳光电源、华为数字能源

•最新进展：

•阳光电源测试表明，采用氧化镓混合拓扑的100kW逆变器，欧洲效率达99.1%，损耗降低62%

•1GW光伏电站年增收益700万元以上

氧化镓优势：

•在3kV以上电压等级，效率比碳化硅高2%-3%

•功率密度提升50%，逆变器体积缩小40%

•高温性能优异，沙漠地区高温环境下效率稳定在95%以上

6.3.2 10kV以下配电网固态变压器

•核心产品：10kV氧化镓SBD功率模块

•商业化确定性：★★★★

•落地时间：2028年开始示范应用，2030年大规模推广

•市场规模：2030年约8亿元人民币

•主要玩家：国家电网、南方电网、富加镓业

•最新进展：

•国家电网2025年试点项目显示，采用氧化镓SBD的10kV固态变压器满载效率达99.1%，空载损耗降低40%

•单台区年节电12万度

氧化镓优势：

•线损降低35%，大幅减少配电损耗

•响应速度提高100倍，能更好地消纳分布式新能源

•设备体积缩小60%，建设成本降低30%

6.4 第三梯队：2029年以后

•军工与航天：脉冲功率电源、卫星电源、电磁发射、雷达系统

•优势：抗辐射性能好，极端环境下稳定性高

•市场规模：2030年约5亿元人民币

车载OBC/DC-DC：1200V以上车载充电机和直流转换器

•优势：效率高，体积小

•市场规模：2030年约2亿元人民币

数据中心高压电源：800V以上服务器电源和UPS

•优势：能耗降低30%以上

•市场规模：2030年约2亿元人民币

七、补充分析：氧化镓当前应用场景的适配性解读（通俗易懂版）

核心逻辑一句话总结：氧化镓目前只能做"单向阀门"（SBD），做不了"双向可控开关"（MOSFET/IGBT），而不同应用场景对器件的"能力要求"不同，适配就能用，不适配就暂时用不了，结合前文"电流水管"比喻，再通俗拆解如下：

7.1 为什么能用于超快充桩？—— 刚好需要"单向阀门"，还能扛超高压

超快充桩的核心需求是"快速把电网的交流电转换成电动车能充的直流电"，而且充电功率大（动辄几百千瓦），需要承受超高压（1200V以上），刚好匹配氧化镓的优势和当前能力：

•不需要复杂控制：只需要电流"单向流动"（交流电转直流电，不能反向），氧化镓SBD这个"单向阀门"完全能胜任，就像家里的自来水阀门，只需要水往一个方向流，不用来回开关调节；

•氧化镓的优势刚好匹配：超宽禁带（水管壁厚）能扛住超高压，不会被"压爆"，而且导通损耗低（水流阻力小），充电效率更高、更省电，体积还能缩小一半，适合充电桩小型化部署；

•不用解决复杂问题：超快充桩里的"核心可控开关"（比如控制充电速度、启停），目前还是用碳化硅MOSFET，氧化镓只负责"辅助整流"，不用突破P型掺杂难题，现有技术就能满足。

7.2 为什么能用于日盲紫外探测器？—— 天生适配，不用"开关能力"

日盲紫外探测器的核心需求是"精准识别200-280nm的日盲紫外线"（比如高压线路电晕、早期火灾的紫外线），和"电流开关"毫无关系，刚好踩中氧化镓的"天生优势"：

•天生敏感：氧化镓的禁带宽度（4.9eV）刚好对应日盲紫外波段，就像人天生能看到可见光一样，氧化镓天生能"感知"这个波段的紫外线，对可见光完全"视而不见"，不用额外装滤光片，成本低、体积小；

•不需要P型掺杂：探测器只需要"感知光线→产生电流"，只要有N型氧化镓就能实现，不用P型和N型配合形成"开关结构"，现有量产的N型氧化镓完全能满足需求，也是目前唯一能小批量量产的氧化镓应用。

7.3 为什么不能用于新能源汽车主驱逆变器、光伏逆变器？—— 需要"双向可控开关"，氧化镓目前做不到

这两个场景的核心需求是"精准控制电流的通断、方向和大小"，相当于需要一个"双向可控开关"，而氧化镓目前的技术瓶颈刚好卡在这里：

•新能源汽车主驱逆变器：要控制电机转速、动力输出（比如加速、减速），需要电流"双向流动"，还得高频切换（每秒切换上万次），这就需要MOSFET/IGBT这种"双向可控开关"——而这种开关必须要P型和N型氧化镓配合（形成PN结），就像需要两个方向的阀门配合，才能灵活调节水流的通断、大小和方向；但目前P型氧化镓全球未攻克，只能用N型氧化镓做"单向阀门"（SBD），无法实现双向可控，自然满足不了主驱逆变器的核心需求。另外，汽车主驱逆变器工作时会产生大量热量，氧化镓热导率仅为碳化硅的1/20，散热能力极差，容易因过热损坏，这也是关键短板。

•光伏逆变器：核心是将太阳能板产生的直流电转换成可并网的交流电，同时要根据光照强度、电网需求，实时调节电流的大小和频率，同样需要"双向可控开关"来实现灵活调控。目前光伏逆变器的核心开关器件是MOSFET和IGBT，依赖P型与N型半导体的配合，而氧化镓因P型掺杂未突破，只能做辅助性的整流、续流工作（用SBD），无法承担核心的可控开关角色，不能单独支撑光伏逆变器的正常运行。尤其是集中式光伏逆变器虽需高压，但高频调控需求更突出，氧化镓电子迁移率低（电子跑步速度慢），高频性能不如碳化硅，也进一步限制了其应用。

•高功率MOSFET和IGBT：这两种器件本身就是"双向可控开关"的核心代表，是新能源汽车主驱、光伏逆变器等领域的核心部件，其工作原理本质就是依靠P型和N型半导体形成的PN结，实现电流的双向通断和精准调控。如前文所述，氧化镓存在致命的"自补偿效应"，无法实现稳定的P型掺杂，连最基础的PN结都做不出来，自然无法制造出高功率MOSFET和IGBT。即便行业尝试用异质结方案替代P型氧化镓，也存在漏电流大、可靠性差、成本高的问题，无法满足高功率场景的使用要求，只能停留在实验室测试阶段，无法实现产业化应用。

7.4 氧化镓散热难题的针对性解决方案（超快充站+日盲紫外探测器）

结合前文“电流水管”比喻，氧化镓散热差相当于“水管本身导热慢，长时间通水（通电）会发烫”，解决思路核心是“减少发热+快速导走热量”，两个场景因发热强度、体积要求不同，解决方案各有侧重，均已形成可产业化的成熟路径，具体拆解如下：

7.4.1 超快充站（超快充桩）：高功率场景，重点“主动强制散热+封装优化”

超快充桩中，氧化镓SBD功率模块工作时电流大、功率高（单模块功率可达几百千瓦），发热集中且量大，单纯被动散热无法满足需求，核心采用“主动散热为主、封装辅助”的组合方案，贴合当前产业化进展：

•核心方案1：液冷散热（主流产业化方向） —— 相当于“给发烫的水管套上冷却管，用冷却液快速带走热量”，也是富加镓业等企业正在验证的方案。具体采用沉浸式液冷或冷板液冷：将氧化镓功率模块直接浸泡在绝缘冷却液中，或贴合冷板（内部通冷却液），冷却液通过循环流动，将模块产生的热量快速导出至外部散热塔，散热效率是传统风冷的5-8倍，能将氧化镓芯片温度控制在120℃以下（安全工作温度上限）。目前富加镓业联合功成半导体，已将液冷模块与氧化镓垂直SBD适配，正在推进量产前的最后验证，适配特斯拉V4超充、特来电超充桩的测试需求。

•核心方案2：高热导率基板+封装优化 —— 相当于“给水管装一个导热性极好的底座，加速热量传导”。采用氮化铝（AlN）陶瓷基板（热导率达200-300 W/m·K，是普通陶瓷的10倍），将氧化镓芯片直接焊接在基板上，减少热量从芯片到散热结构的传递阻力；同时采用“银烧结”封装工艺，替代传统锡焊，进一步降低热阻，让芯片产生的热量快速传导至基板，再配合液冷系统导出，形成“芯片→银烧结→AlN基板→液冷”的完整散热链路。

•辅助方案：混合拓扑结构，减少氧化镓发热 —— 前文提到，超快充桩中氧化镓仅负责整流、续流（辅助工作），核心可控开关仍用碳化硅MOSFET。通过优化电路拓扑，让氧化镓仅承担高电压、低损耗的整流任务，避免其承受过高电流，从源头减少发热；同时将多个氧化镓芯片并联封装，分散单颗芯片的功率负荷，降低单颗芯片的发热量，相当于“多根细水管分担水流，每根水管发热减少”。

目前该场景的散热方案已成熟，华为海思、三安光电等企业的氧化镓SBD功率模块，均已适配液冷散热，满足超快充桩的长期稳定工作需求，预计2027年大规模装机时，散热可靠性将通过行业验证。

7.4.2 日盲紫外探测器：低功率场景，重点“被动散热+器件小型化优化”

日盲紫外探测器的氧化镓芯片，工作功率极低（毫瓦级），发热强度远低于超快充桩模块，核心需求是“小型化+低成本”，因此采用“被动散热为主，结构优化为辅”的方案，无需复杂散热系统，完全适配现有量产工艺：

•核心方案1：陶瓷封装+金属散热片 —— 相当于“给小水管套一个金属散热外壳，自然散发热量”。将氧化镓探测芯片封装在氮化铝（AlN）或氧化铝陶瓷外壳中，陶瓷外壳兼具绝缘性和导热性，能快速将芯片产生的微量热量传导至外壳；外壳外部贴合小型金属散热片（铜或铝），通过空气对流自然散热，无需风扇、冷却液等主动散热部件，体积小、成本低，完全适配探测器“小型化部署”需求（如户外森林防火、高压线路监测的小型探测器）。

•核心方案2：器件结构优化，减少自身发热 —— 优化氧化镓芯片的外延层厚度和掺杂浓度，降低芯片的导通电阻，从源头减少发热（相当于“减小水管阻力，水流通过时发热减少”）；同时采用“背面金属化”工艺，在芯片背面沉积高导热金属层（如金、银），增强芯片自身的导热能力，让微量热量快速传导至封装外壳，避免热量在芯片内部积聚。

•适配场景的特殊优化 —— 对于户外高温场景（如沙漠、高温地区的电力监测），在探测器外壳设计散热翅片，增大散热面积，提升自然散热效率；对于室内或低温场景，无需额外散热部件，仅通过陶瓷封装即可满足散热需求。目前天津英孚瑞、杭州镓仁半导体的量产型氧化镓日盲探测器，均采用该方案，芯片工作温度可稳定在80℃以下，完全满足长期工作要求。

补充总结：两个场景的散热方案均遵循“适配需求、成本可控、产业化可行”的原则——超快充站侧重“主动液冷+封装优化”，解决高功率发热问题；日盲探测器侧重“被动散热+结构优化”，兼顾小型化和低成本，均无需突破额外技术瓶颈，可与当前氧化镓产业化进度同步推进，不会成为商业化落地的阻碍。
