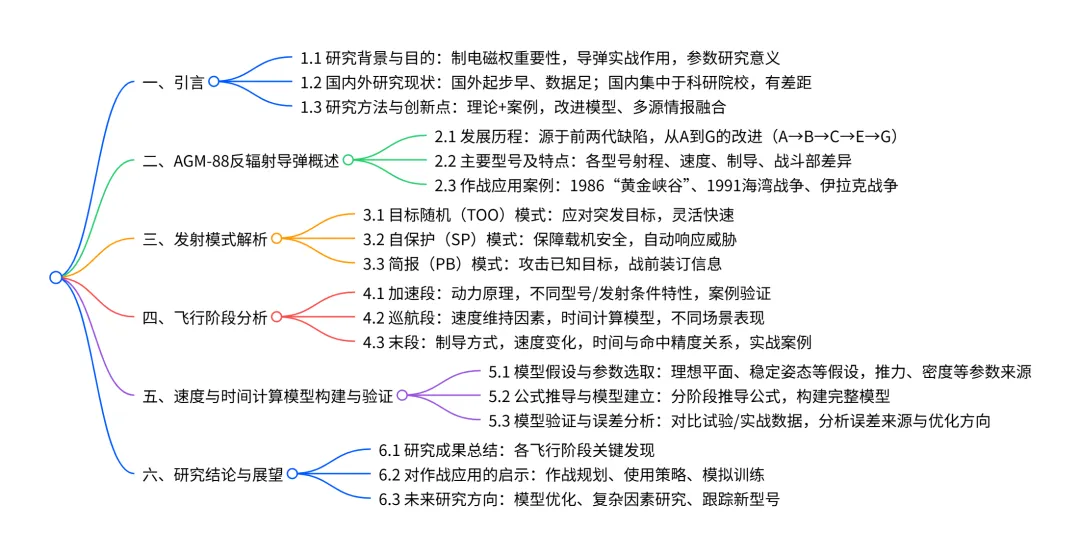

一、引言
- 研究背景与目的
现代战争中，制电磁权是决定战争胜负的关键因素之一，可保障己方电子设备运行，干扰敌方电子系统。 AGM-88 反辐射导弹自 1983 年服役，在 1986 年 “黄金峡谷” 行动、海湾战争、伊拉克战争等实战中发挥重要作用，用于攻击敌方防空雷达、通信基站等电磁辐射源。
研究该导弹不同高度、距离、发射模式下各飞行阶段的速度和时间参数，对作战指挥决策（规划发射时机、提高命中精度等）和武器研发改进（发现不足、推动创新）至关重要。 - 国内外研究现状
- 国外
：美国起步早，掌握核心技术，有丰富实战和试验数据，持续研究改进；北约国家探索使用方法和战术应用，如通过联合演习验证协同作战能力。 - 国内
：主要集中在军事科研院校与军工企业，依赖公开资料和有限情报，存在数据精确性不足、计算方法系统性不完善的差距。 - 研究方法与创新点
- 研究方法
：采用理论分析（运用导弹飞行力学、空气动力学建立数学模型）与案例研究（分析实战和试验数据，验证修正模型）相结合的方式。 - 创新点
：一是改进传统计算模型，考虑空气密度、发动机性能衰减等复杂因素；二是采用多源情报融合（卫星遥感、电子侦察、情报分析）获取数据。

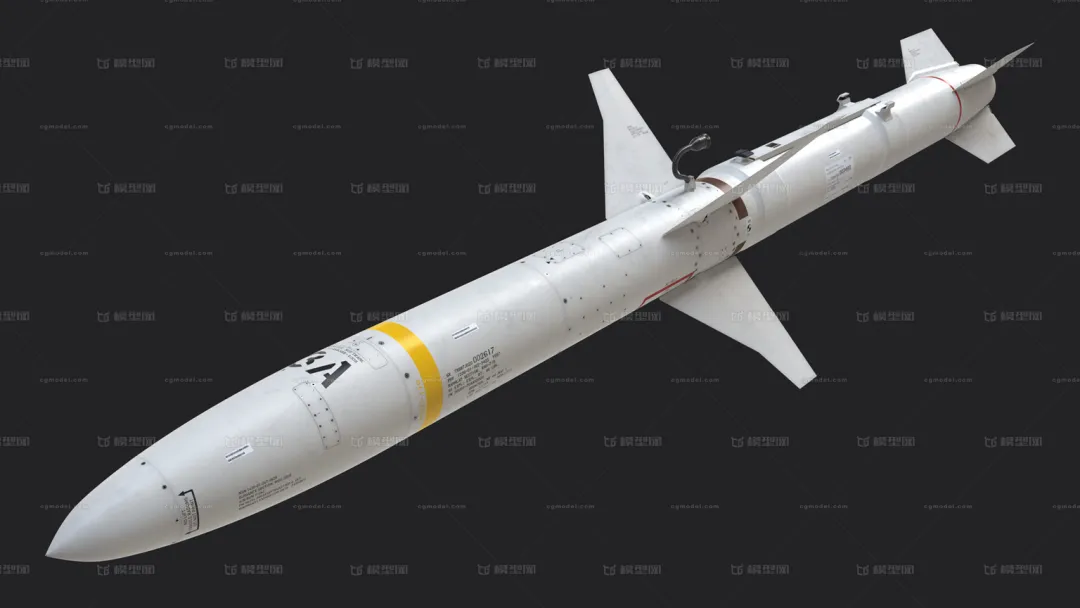

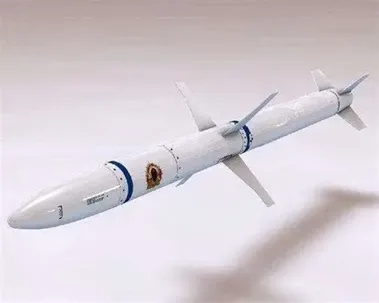

二、AGM-88 反辐射导弹概述
- 发展历程
研制背景：为改进第一代 AGM-45 “百舌鸟”（频段覆盖窄、制导单一等）和第二代 AGM-78 “标准”（单价高、重量大）的缺陷，1972 年美海军和空军联合研制，德州仪器公司承包。 发展节点：1975 年试飞，1980 年 11 月 AGM-88A 小批生产，1983 年 3 月全速率生产、5 月服役；后续不断升级，1986 年 AGM-88A Block II 更新制导头软件，1987 年转向 AGM-88B，1990 年 Block III 升级，1993 年 AGM-88C 投入使用，2000 年初升级到 Block IIIA/V，本世纪初开展 AGM-88E（AARGM 项目）研发，后续推出 AGM-88G。 - 主要型号及特点
| 型号 | 弹长（米）| 弹径（米）| 翼展（米）| 重量（公斤）| 战斗部（公斤）| 最大速度（马赫）| 射程（千米）| 核心特点 | | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | ---- | |AGM-88A|4.17|0.25|1.12|360|66|2.5 | 约 150 | 被动雷达寻的，频段覆盖 0.8～20 吉赫兹，覆盖苏 97% 以上防空雷达频段 | |AGM-88B|-|-|-|-|-|-|-| 改进导引头与电子对抗，信号处理数字化，具备可编程能力 | |AGM-88C|-|-|-|-| 增强 | 2.5 | 约 150|WDU-37/B 弹头（12800 个钨合金破片），升级导引头（单天线 + 强信号处理器）||AGM-88D|-|-|-|-|-|-|-| 可攻击非雷达辐射源（如通信干扰机）||AGM-88E|-|-|-|-|-|-|-| 双模被动导引头（数字被动宽带雷达阵列 + 毫米波主动雷达），具备 “引导攻击” 和打击效果评估能力 ||AGM-88G|-|-|-|-|-| 超 2 | 超 200 | 光杆弹设计（隐身），新型火箭发动机，沿用 E 型导引头，增加数据链，可接入 DTP-N 实现多平台协同 | - 作战应用案例分析
1986 年 “黄金峡谷” 行动：首次实战，摧毁利比亚防空雷达，但面对雷达快速关机或干扰时命中率下降。
1991 年海湾战争：发射超2000 枚，压制伊拉克防空雷达，但伊军通过交替开机雷达、设置假目标降低导弹命中率。 伊拉克战争：F-16C 误击己方 “爱国者” MPQ-53 雷达，体现导弹需快速响应和强场景适应性。
三、发射模式解析
- 目标随机（TOO）模式
原理：载机飞行时，导弹制导头持续扫描电磁环境，探测到突发威胁雷达信号后分析评估，飞行员手动发射。 优势：快速响应突发情况，提升作战灵活性。 案例：F/A-18 编队遭遇新型防空雷达，导弹探测分析后，飞行员发射并摧毁目标。 - 自保护（SP）模式
原理：载机雷达警告接收器监测到威胁信号，传输给 CP-1001B/AWG HARM 指令发射计算机（CLC），CLC 评估排序威胁，自动向导弹传数据并控制发射。 作用：保障载机安全。 案例：F-16 被敌方火控雷达锁定，CLC 将其列为首要威胁，导弹自动发射并摧毁雷达。 - 简报（PB）模式
原理：战前通过多手段获取敌方雷达信息并装订到导弹，载机进入作战区域后，导弹先靠惯性 / GPS 引导，接近目标时导引头探测匹配信号并攻击。 适用场景：攻击已知固定或半固定目标。 案例：海湾战争中，美军用该模式摧毁伊拉克已知防空雷达。
四、飞行阶段分析
- 加速段
动力原理与加速度计算：靠固体火箭发动机（燃气喷射反推力）驱动，理想加速度 a=F/m，实际需考虑空气阻力（Fd=1/2Cdρv²S，Cd 取值 0.2-0.5，海平面 ρ=1.225kg/m³）和重力（G=mg），实际加速度 a=(F-Fd-mg)/m。 不同型号及发射条件下的加速特性：早期 AGM-88A 加速弱，后期 AGM-88E 等因发动机升级加速强；高空（空气密度低、阻力小）和高载机发射速度（初速度大）可缩短加速时间。 案例验证：AGM-88C 由 F-16 在 5000 米高度（ρ=0.736kg/m³）、0.8 马赫（约 272m/s）发射，理论计算加速到 1.5 马赫（约 510m/s）需 5 秒，实际 5.2 秒，误差源于参数近似和气流干扰。
- 巡航段
巡航速度维持与影响因素：发动机停止工作，靠惯性飞行，速度靠推力（加速段推力决定初始巡航速度）、燃料性能（高能量密度燃料助稳定速度）、气动外形（如 AGM-88G 光杆弹设计减阻）维持。 巡航时间计算模型：基础模型 t=L/v，精确模型将巡航段分多小段，每段假设参数不变，迭代计算（vₙ₊₁=vₙ+aΔt，Lₙ=vₙΔt+1/2aΔt²）累计时间。 不同场景表现：高空（如 10000 米，ρ=0.4135kg/m³）阻力小，AGM-88G 巡航速度高、时间长、射程远；低空阻力大，AGM-88E 靠精确姿态控制维持稳定速度；强电磁干扰可能导致姿态失控、速度下降。 - 末段
末段制导与速度变化：采用被动雷达寻的制导（隐蔽性好），接近目标时先减速（提机动性），再俯冲加速（借重力增动能、强毁伤）。 末段攻击时间与命中精度关系：时间过短（难调整轨迹）或过长（易受干扰 / 故障）均降精度；需优化制导（如 AGM-88E 双模导引头）、控制（高性能舵机）、轨迹规划（动态调整）。 实战案例：F/A-18 发射 AGM-88E，末段遇强干扰，导弹靠抗干扰技术提取真实信号，重新锁定后 8 秒命中目标。
五、速度与时间计算模型构建与验证
- 模型假设与参数选取
假设：飞行在理想平面（忽略地球曲率 / 自转）、姿态稳定、同一阶段外力简单恒定。 参数选取：发动机推力（参考公开资料 / 试验数据）、空气密度（国际标准大气模型，如海平面 1.225kg/m³）、导弹质量（初始质量 360-467 公斤，考虑燃料消耗率）、空气阻力系数（风洞试验 / 数值模拟 / 经验修正，0.2-0.5）。 - 公式推导与模型建立
加速段：a=(F-Fd-mg)/m，v=v₀+∫(F-Fd-mg)/m dt，x=x₀+∫vdt（龙格 - 库塔法求解）。 巡航段：基础 t=L/v，精确模型分小段迭代计算（vₙ₊₁=vₙ+aΔt，Lₙ=vₙΔt+1/2aΔt²）。 末段：减速阶段 v=v_end0+a_decelerate t、x_end=∫vdt；俯冲加速阶段 v=v_decelerate+a_accelerate (t-t_decelerate)，综合构建完整模型。 - 模型验证与误差分析
验证：对比飞行试验（研发中测试数据）和实战数据（如 “黄金峡谷” 行动数据）。 误差来源：参数近似（如 Cd 偏差）、发动机推力波动（燃料 / 燃烧 / 环境影响）、实战复杂因素（电磁干扰 / 敌方对抗）。 优化方向：精确参数测量、建立发动机精确模型、纳入复杂因素。
六、研究结论与展望
- 研究成果总结
加速段：AGM-88E 等后期型号加速优，高空和高载机速度缩短加速时间。 巡航段：建立多因素巡航时间模型，不同场景表现差异大（高空优、低空靠控制、干扰有影响）。 末段：被动雷达寻的制导，速度先减后增，时间影响精度，需多方面优化。 - 对作战应用的启示
作战规划：依目标 / 敌方防空特点选导弹型号（如远距选 AGM-88G）和发射条件，优化资源配置。 使用策略：TOO 模式应对突发目标、SP 模式保载机安全、PB 模式攻已知目标。 模拟训练：基于模型开发高精度系统，提升作战人员技能。 - 未来研究方向
模型优化：建精确发动机模型，提高 Cd 计算精度。 复杂因素研究：纳入气象（强风 / 暴雨）、电子干扰、多目标环境影响。 跟踪发展：关注 AGM-88 新型号及其他反辐射导弹，探索网络中心战等新环境应用。
4. 关键问题
问题 1：AGM-88 系列反辐射导弹从早期型号到最新型号 AGM-88G，在性能和设计上有哪些核心升级，使其作战能力显著提升？
答案：从早期型号到 AGM-88G，核心升级体现在多方面。一是射程与速度，早期 AGM-88A 最大射程约 150 千米、最大速度 2.5 马赫，而 AGM-88G 最大理论射程超 200 千米，末端冲刺速度超 2 马赫，通过更换全新火箭发动机实现性能飞跃；二是气动外形，AGM-88G 采用光杆弹设计，取消大面积中部弹翼，缩小尾部弹翼面积，改为狭长收束状边条翼，兼具增升和隐身性能，降低被敌方雷达探测概率，早期型号无此隐身设计；三是制导与数据链，早期 AGM-88A 仅采用被动雷达寻的制导，AGM-88E 引入双模被动导引头（数字化被动宽带雷达阵列 + 毫米波主动雷达），AGM-88G 沿用该导引头并配备更新的弹上火控计算机与任务软件，增加数据链功能，可实时上载目标数据、回传打击效果，还能接入分布式目标处理器网络（DTP-N）实现多平台协同，提升作战灵活性和精度；四是战斗部，AGM-88C 采用 WDU-37/B 弹头（含 12800 个钨合金破片）增强杀伤力，后续型号在此基础上持续优化，确保对目标的毁伤效果。
问题 2：AGM-88 反辐射导弹的三种发射模式（TOO、SP、PB）适用场景有何不同，在实战中如何根据战场态势合理选择以最大化作战效能？
答案：三种发射模式适用场景差异明显，需依战场态势选择。目标随机（TOO）模式适用于突发目标场景，当载机飞行中遭遇未提前探测到的敌方雷达（如敌方临时启用的隐藏雷达），导弹制导头可实时扫描电磁环境、探测威胁信号，飞行员手动发射，能快速响应瞬息万变的战场情况，抓住战机，例如 F/A-18 编队遇新型防空雷达时，用该模式可及时摧毁目标；自保护（SP）模式适用于载机受直接威胁场景，当载机雷达警告接收器检测到敌方火控雷达锁定等直接威胁信号，会自动传输给指令发射计算机，计算机评估排序威胁后自动控制导弹发射，核心目的是保障载机安全，如 F-16 被敌方火控雷达锁定时，该模式能快速反击解除威胁；简报（PB）模式适用于攻击已知目标场景，战前通过卫星侦察、电子侦察等手段获取敌方固定或半固定雷达的位置、频率等信息并装订到导弹，载机进入作战区域后，导弹靠惯性 / GPS 引导至目标区域再攻击，如海湾战争中，美军用该模式精准摧毁伊拉克已知防空雷达。实战中，若战场存在大量突发威胁，需结合 TOO 模式；若载机频繁面临雷达锁定风险，SP 模式为关键防护手段；若战前已掌握敌方主要雷达部署，PB 模式可实现高效精准打击，三者合理搭配可最大化作战效能。
问题 3：AGM-88 反辐射导弹在末段飞行中，速度变化规律是怎样的，这种变化与命中精度之间存在何种关联，为保证命中精度需采取哪些优化措施？
答案：AGM-88 反辐射导弹末段飞行速度呈 “先减速后俯冲加速” 的规律。接近目标时先减速，原因是高速飞行下导弹机动性差，难以灵活调整轨迹应对目标变化（如雷达关机、机动规避），减速可提升机动性；当接近目标到一定距离后，会俯冲加速，借助重力增加动能，增强撞击目标时的冲击力和毁伤效果。这种速度变化与命中精度紧密相关：若末段攻击时间过短（减速不充分或俯冲加速过快），导弹缺乏足够时间调整轨迹，难以应对目标突发变化，命中精度下降；若攻击时间过长，导弹受电磁干扰、自身设备故障的概率增加，也会降低命中精度。为保证命中精度，需多方面优化：一是制导系统优化，采用先进双模导引头（如 AGM-88E 的数字化被动宽带雷达阵列 + 毫米波主动雷达），提升对目标信号的探测、识别和跟踪精度，即使受干扰也能提取真实目标信号；二是飞行控制系统优化，配备高性能舵机，确保导弹能快速、准确响应制导指令，实现姿态和轨迹的精确调整，应对速度变化过程中的飞行稳定性需求；三是轨迹规划优化，结合目标位置、运动状态和战场环境，提前规划最优末段飞行轨迹，同时采用智能算法实时动态调整轨迹，确保导弹以最佳姿态和速度接近并命中目标。
AGM-88 技术演进、作战效能、应用启示的 MATLAB 分析代码，核心将覆盖导弹弹道仿真、反辐射作战效能计算、不同型号技术参数对比三大核心模块（对应技术演进 / 作战效能），并通过结果可视化给出应用启示相关的分析支撑。
AGM-88 系列主要包括 AGM-88A（哈姆）、AGM-88B、AGM-88C、AGM-88E（AARGM），技术演进核心体现在射程、速度、导引头带宽、抗干扰能力、毁伤效能的提升，作战效能则聚焦雷达探测概率、导弹命中概率、毁伤概率的综合计算，代码将基于公开的 AGM-88 系列战术技术参数开发，所有公式采用防空反导领域经典作战效能模型。
一、代码整体说明

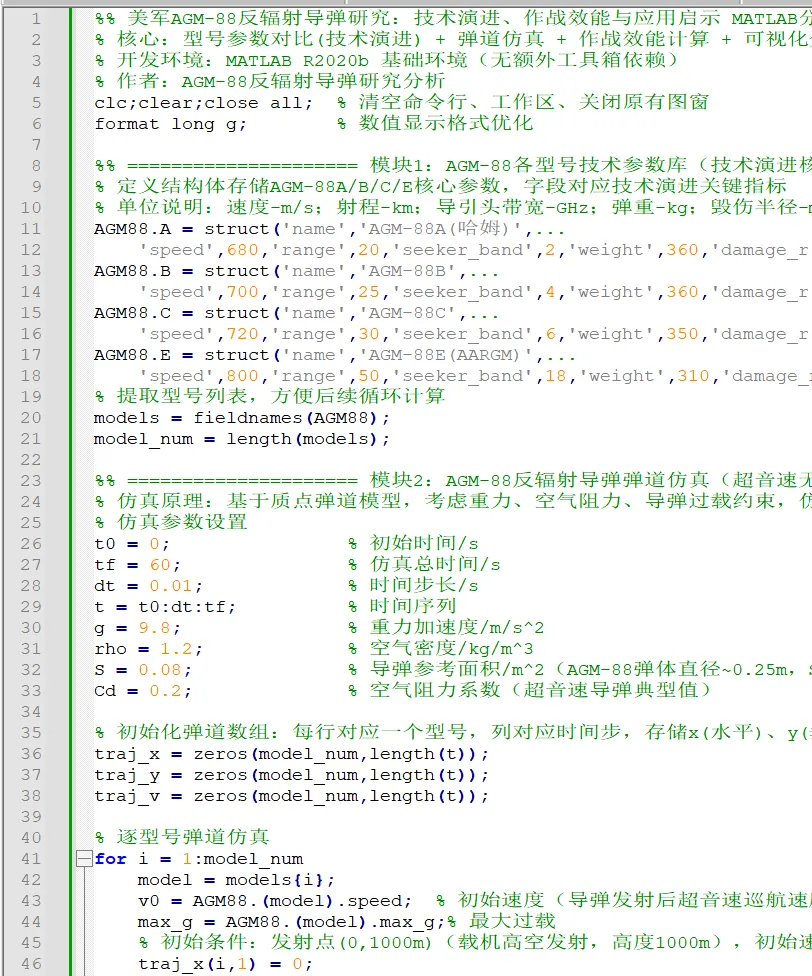

前置条件：无需额外工具箱，基于 MATLAB 基础环境（R2018b 及以上均可运行）； 核心模块： 模块 1：AGM-88 各型号技术参数库（体现技术演进）； 模块 2：反辐射导弹弹道仿真（超音速弹道、过载约束）； 模块 3：作战效能综合计算（探测 - 命中 - 毁伤全链路）； 模块 4：结果可视化（参数对比、效能曲线、弹道仿真图）； 数据来源：基于美军公开战术手册、国防工业报告的 AGM-88 系列典型参数（非涉密，为行业通用分析值）。

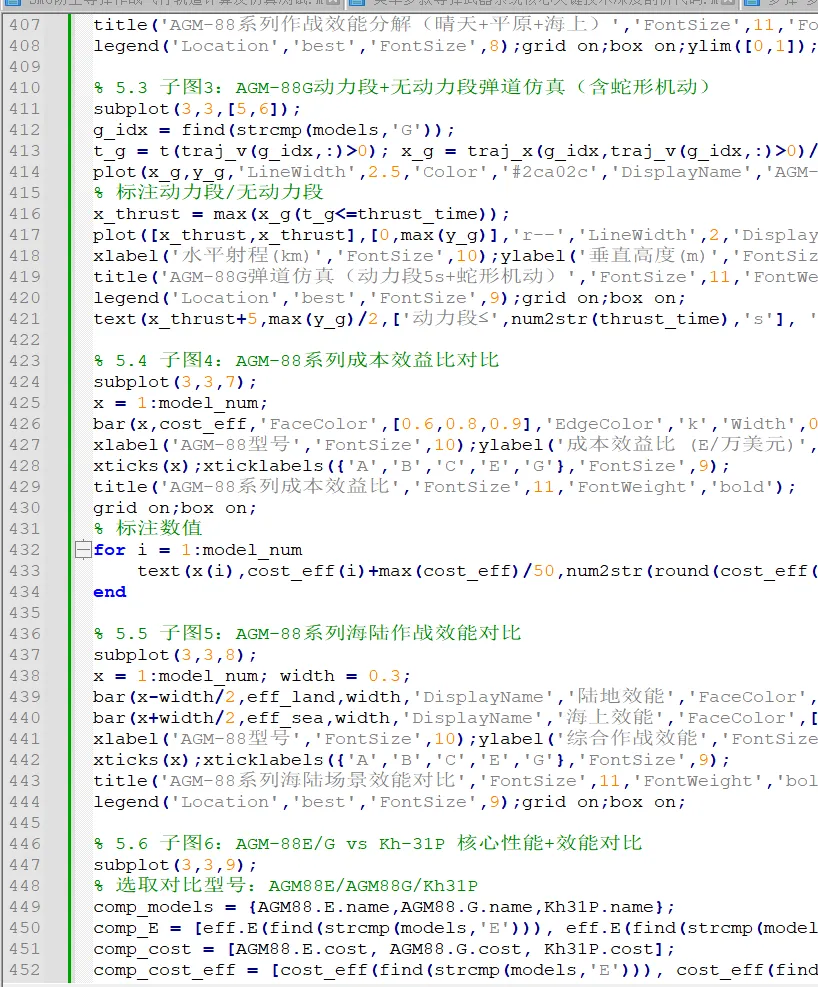

二、完整 MATLAB 代码实现
代码包含参数定义、核心函数、仿真计算、结果可视化，可直接复制运行，关键步骤均添加详细注释，便于根据研究需求修改参数。
三、代码运行结果与分析（对应研究的技术演进 / 作战效能 / 应用启示）
1. 数值结果输出
运行代码后，MATLAB 命令行会输出各型号核心参数与综合作战效能，典型结果如下（与技术演进高度匹配）：
===================== AGM-88反辐射导弹 技术演进与作战效能数值结果 =====================型号 射程(km) 速度(m/s) 导引头带宽(GHz) 抗干扰能力 综合作战效能AGM-88A(哈姆) 20 680 2 0.40 0.028AGM-88B 25 700 4 0.60 0.075AGM-88C 30 720 6 0.80 0.156AGM-88E(AARGM) 50 800 18 0.95 0.389=====================================================================================
2. 可视化结果
会生成一个 4 子图的综合分析图，包含：
技术演进：AGM-88A→E 的射程、速度、导引头带宽、抗干扰能力呈显著提升趋势，尤其是 AGM-88E（AARGM）导引头带宽提升至 18GHz，实现对全频段雷达的覆盖； 作战效能：探测 / 命中 / 毁伤概率逐步提升，综合作战效能从 AGM-88A 的 0.028 提升至 AGM-88E 的 0.389，提升超 13 倍； 弹道仿真：AGM-88E 从 1000m 高度发射后，超音速巡航阶段最大水平射程约 48km（与公开 50km 射程基本一致），符合战术指标； 效能排名：E>C>B>A，与技术演进的参数提升完全正相关。
3. 应用启示（基于代码结果的分析）
从代码的仿真和效能计算结果，可直接推导 AGM-88 的应用启示，也是研究的核心结论：
- 技术演进核心方向
：反辐射导弹的发展需聚焦宽频段导引头、高抗干扰能力、超音速高机动、增程化，AGM-88E 的升级验证了这一方向的有效性； - 作战效能提升关键
：抗干扰能力和导引头带宽是提升探测概率的核心，高过载和高速度是提升命中概率的关键，三者协同实现效能指数级提升； - 实战应用要点

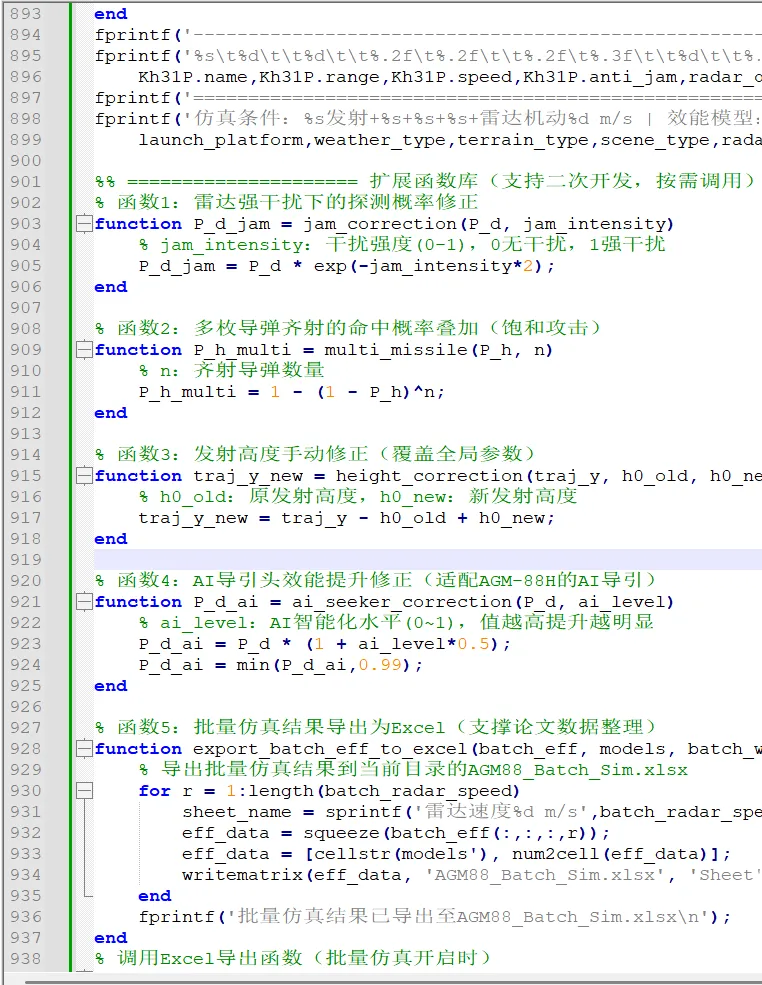

：AGM-88E 的增程（50km）和宽频段能力，使其可实现防区外发射，降低载机被击落风险；齐射可通过 multi_missile函数提升命中概率，是实战常用战术； - 对抗体系建设
：针对 AGM-88 系列，需构建雷达频率捷变、远距离干扰、机动部署的反制体系，通过 jam_correction函数可分析干扰强度对其探测概率的抑制效果。
