一、靶材在 AI 全产业链的核心应用逻辑与需求增量

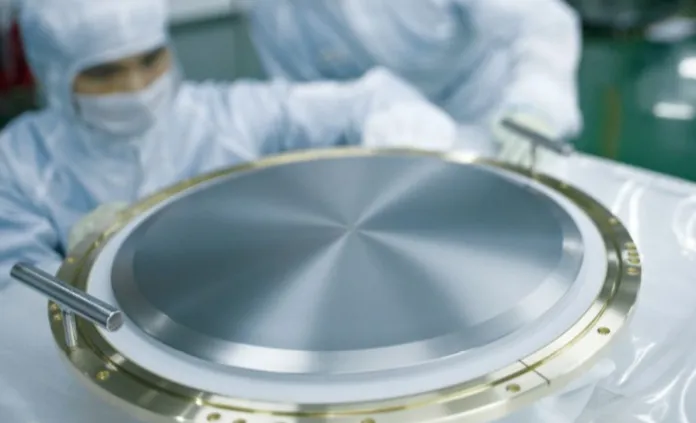

溅射靶材是半导体物理气相沉积工艺的核心耗材，依靠高能离子轰击靶材表面，将金属、合金或陶瓷原子均匀沉积在晶圆基底，形成芯片内部导电线路、阻挡隔离层、垂直通孔、重布线薄膜等功能性结构。在通用消费芯片制造中，靶材仅作为基础配套材料存在，而 AI 算力芯片、高带宽存储、先进封装架构的迭代升级，直接重构了靶材的需求规模、品类结构与性能标准，成为拉动高端靶材行业增长的核心驱动力。
AI 产业对靶材的需求增量分为三大应用场景，分别是 AI 逻辑芯片制造、HBM 堆叠存储生产、CoWoS 与 3D 异构先进封装，三类场景共同推高单颗芯片靶材消耗量，同时大幅提升产品纯度、致密度、晶粒均匀度的技术门槛。
AI 逻辑芯片以大模型训练卡、推理芯片为核心，制程集中在 3nm 至 7nm 先进节点，芯片内部互连层数达到十层以上，信号传输速率、散热压力、漏电控制要求远超传统处理器。多层金属互连结构主要依靠超高纯铜靶完成薄膜沉积，铜低电阻率的特性能够降低高速运算下的信号损耗，但铜原子极易向硅介质层扩散引发短路，因此必须搭配钽、钛、钛铝合金靶材制作阻挡层与粘附层。先进制程节点下晶圆孔径深宽比持续提升，靶材溅射过程中颗粒析出率、薄膜厚度均匀性直接决定芯片良率，要求铜、钽靶材纯度达到 7N 级别，晶粒尺寸偏差控制在微米级以内。除此之外，栅极接触孔、器件隔离区域需要钴靶作为新型阻挡材料，钴在 5nm 及以下节点能够替代部分钽材，适配极小尺寸接触孔的镀膜工艺，成为 AI 先进制程刚需特种靶材。钨靶则用于晶体管底层接触通孔，作为垂直导电立柱连接底层器件与上层金属线路，耐受芯片长时间高负载运行产生的高温，避免漏电与性能衰减。
HBM 高带宽内存是 AI 服务器算力释放的核心载体，区别于普通单颗 DRAM，HBM 采用多层存储芯片垂直堆叠架构，单颗存储模组堆叠层数从 8 层向 16 层迭代，内部硅通孔 TSV 数量成倍增长，TSV 孔道全部依靠高纯钨靶溅射填充导电层。单片 HBM 晶圆的钨靶消耗量是普通 DDR 内存的 2 至 3 倍，同时多层堆叠结构需要多次重复 PVD 镀膜工序，铜、钛、钼靶材使用量同步提升。堆叠芯片之间的微凸点、隔离薄膜依赖镍、铂贵金属靶材，保证多层芯片互连界面稳定，抑制层间扩散失效。全球头部存储厂商持续扩产 HBM 产能，直接带动钴、钨、钽三类高端靶材需求持续上行，相关特种靶材产品价格涨幅显著高于常规铝、铜靶材。
先进封装是当前 AI 产业降本增效的主流路线，CoWoS、2.5D 中介层封装、Chiplet 异构集成全面普及，衍生出全新靶材需求赛道。中介层硅片重布线层 RDL 需要大尺寸铜合金靶材完成厚金属薄膜沉积，TSV 硅通孔、微凸点阵列依赖钨、钛、镍靶材多次镀膜，封装基板的屏蔽层、导电线路使用 ITO 陶瓷靶、钼合金靶材。传统芯片封装靶材品类单一、用量有限，而 AI 异构封装单台设备靶材消耗总量提升三倍以上，且封装用靶材逐步向 12 英寸大尺寸、超高纯度标准靠拢，成熟制程靶材厂商需要同步升级产线适配封装领域需求。
除晶圆制造与封装环节外，AI 配套光模块、算力服务器显示面板、算力传感器同样消耗大量靶材。光芯片波导层、电极依靠金、铂、铟基靶材，高刷新率算力监控面板使用 ITO、钼铝铜复合靶材，红外传感器、环境监测器件依赖稀土合金靶材。全链条叠加之下，AI 算力扩张带动半导体靶材市场增速维持在 15% 以上，其中 7nm 以下先进制程、HBM、先进封装对应高端靶材年增速突破 30%，成为行业核心增长主线。
二、全球靶材龙头企业竞争格局与核心优势
全球高端半导体溅射靶材行业呈现寡头垄断格局，头部四家企业合计占据全球半导体靶材市场八成以上份额，3nm 至 14nm 先进制程领域垄断程度更高，海外企业依靠数十年材料研发积累、完整产业链配套、长期晶圆厂认证壁垒构建稳固护城河，行业集中度持续走高。
JX 日矿金属是全球半导体靶材绝对龙头，整体市场份额稳居行业首位，在超高纯铜、钴、钽三类 AI 核心靶材领域占据主导地位。企业完整覆盖从高纯金属矿产提纯、熔铸轧制、精密靶材加工、绑定背板配套到废料回收的全产业链，自研 7N 级超高纯铜提纯工艺，晶体织构控制技术全球领先，靶材溅射薄膜均匀度、批次稳定性行业最优。在 3nm、5nm 先进制程钴阻挡层靶材领域，JX 日矿金属长期独家供货头部晶圆厂，具备不可替代的技术优势，客户覆盖台积电、三星、SK 海力士全球全部先进制程产线，HBM 存储专用钽、钨靶材供货份额超过六成。企业每年持续投入材料基础研发，搭建完整工艺数据库，针对不同制程、不同机型开发定制化靶材产品，配套专属溅射工艺解决方案，深度绑定下游头部客户，认证壁垒长期难以突破。
霍尼韦尔作为美国高端靶材代表企业，专注贵金属、难熔金属特种靶材赛道，在铂、钯、钌、高纯钨钼靶材领域具备技术领先性，产品适配先进逻辑芯片、磁性存储、第三代半导体功率器件。企业依托自身精密材料、航空航天材料研发体系，在微观组织结构调控、低缺陷致密化加工方面形成独特工艺路线，靶材平面度、尺寸精度误差控制水平优于行业平均标准，主要服务北美、欧洲头部晶圆厂商与算力芯片设计企业。霍尼韦尔同步布局靶材配套精密零部件、背板焊接业务，提供一体化镀膜耗材解决方案，在海外成熟制程与先进封装靶材市场份额稳定。
东曹是日本综合靶材厂商，半导体与显示面板双赛道同步发力，在钛、铝、ITO 陶瓷靶材领域产能规模全球领先。企业精细化工基底优势突出，高纯铝、钛合金靶材成本控制能力较强，成熟制程 8 英寸、12 英寸通用靶材出货量庞大，主要供给存储芯片、显示面板厂商。在 HBM 配套钛粘附层靶材、面板高刷新率钼靶材领域具备稳定市场份额，依靠规模化量产摊薄研发与生产成本，同时与日本本土设备厂商深度协同，靶材与溅射设备适配性优化持续迭代。
奥地利攀时专注难熔金属钨、钼、钽、铌靶材细分赛道，是全球高端难熔金属靶材细分龙头，产品适配 3D NAND、HBM、功率半导体器件。企业掌握高纯难熔金属粉末冶金、大尺寸致密化烧结核心工艺，钨靶致密度、晶粒均匀度适配高深宽比 TSV 通孔镀膜，全球头部存储厂商钨靶采购份额长期领先，在海外成熟存储产线占据稳定市场地位。
其余海外企业如普莱克斯、三菱材料、三井金属等，分别布局贵金属靶材、稀土功能靶材细分领域，填补小众高端耗材市场，共同形成日美欧企业主导全球高端靶材的产业格局。海外巨头核心壁垒集中在四大维度，一是上游超高纯金属自主提纯，核心原料自给率高，不受外部矿产供应约束；二是全流程微观织构控制专利体系，积累数十年工艺数据，靶材溅射性能稳定性优势显著；三是长达两至三年的晶圆厂认证壁垒，导入后客户切换成本极高，形成长期锁单供货；四是靶材、背板、精密零部件一体化配套服务能力，能够为晶圆厂提供全套镀膜耗材解决方案。
三、国内靶材核心龙头上市公司业务布局与行业地位
国内溅射靶材产业经过十余年国产替代进程，已经形成以江丰电子、有研新材为双核心，东方钽业、中钨高新、隆华科技、阿石创为细分补充的上市龙头梯队，企业分别覆盖全品类半导体高端靶材、全产业链高纯材料平台、单一难熔金属细分赛道、显示面板靶材赛道，逐步实现成熟制程全面导入、先进制程逐步突破。

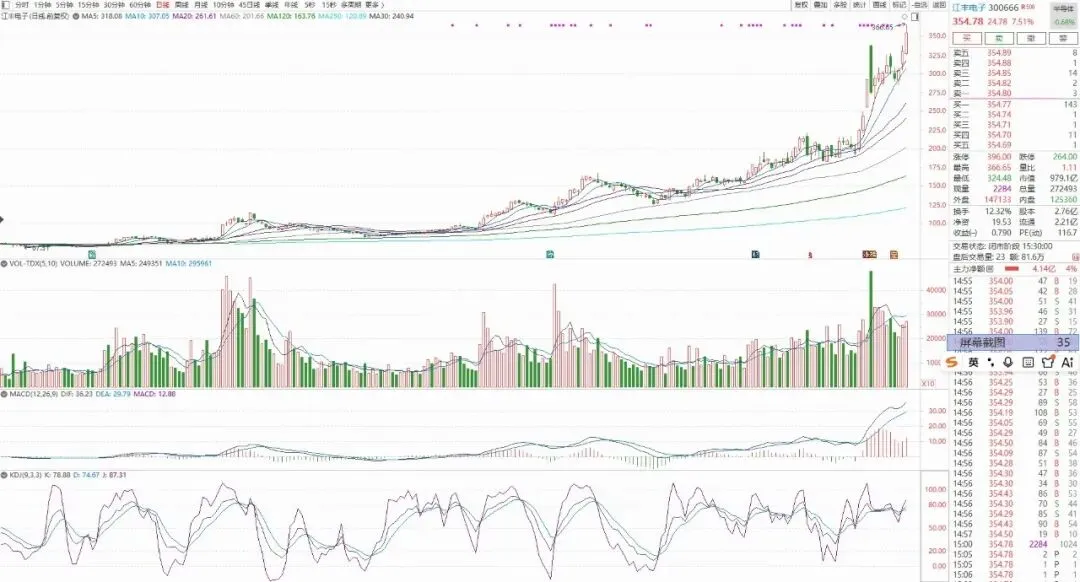

江丰电子是 A 股业务纯度最高的半导体靶材龙头，靶材相关业务占总营收九成左右，国内唯一实现铝、铜、钛、钽、钨、钴全品类超高纯靶材量产的企业，产品全面适配 3nm 至 28nm 全节点逻辑、存储、先进封装产线。企业核心优势集中在先进制程突破能力，是国内唯一通过台积电 3nm 制程认证并批量供货的靶材厂商，同步进入三星、SK 海力士海外供应链，国内客户覆盖中芯国际、长江存储、长鑫存储全部头部晶圆厂。公司自主研发梯度织构控制、低颗粒致密化加工工艺，7N 级超高纯金属靶材量产良率持续提升，HBM 专用钽、钨特种靶材实现批量交付，充分受益 AI 算力与存储扩产需求。除靶材主业外，同步布局半导体精密背板、溅射零部件业务，复刻海外巨头一体化配套模式，提升客户粘性与单客户营收规模，研发投入常年维持高位，国际专利数量国内行业领先，在 12 英寸高端半导体靶材国内供货份额稳居第一。

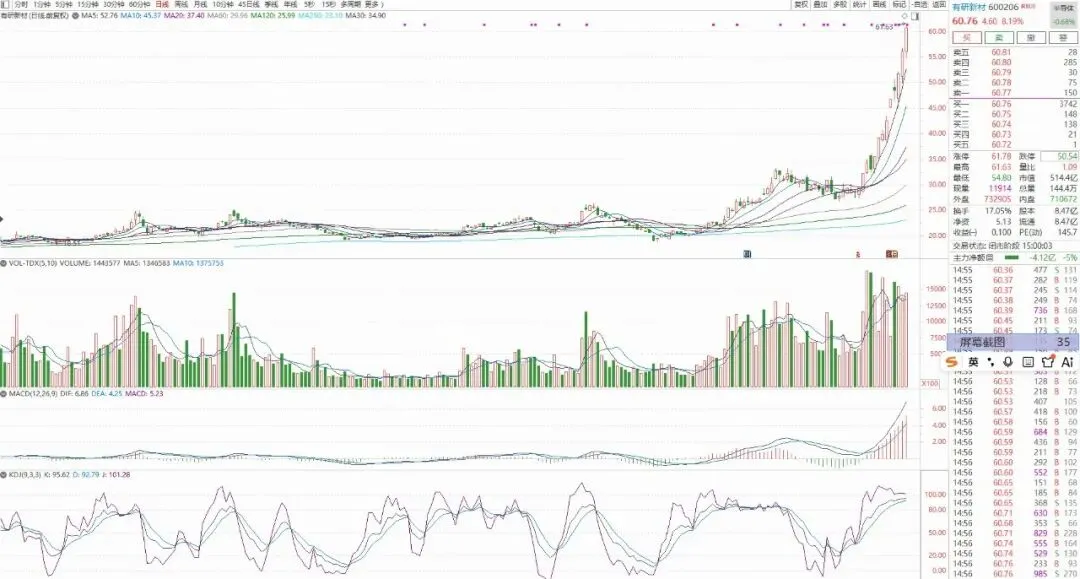

有研新材依托央企完整稀有金属产业链资源，旗下子公司有研亿金为国内存储靶材核心供应商，是国内少数实现 12 英寸超高纯钴靶规模化量产的厂商，同时覆盖铜、铝、钛、钽、贵金属、稀土全系列靶材品类，行业唯一打通超高纯金属提纯、熔铸轧制、大尺寸靶材加工、废料回收闭环产业链的上市平台。企业上游自主提纯 6N 至 7N 级高纯铜、钴、钽金属原料，原材料自给率显著高于同行，具备长期成本优势，在国内长江存储、长鑫存储存储产线导入进度领先，钴靶国内市场占有率接近百分之百。产品同步通过台积电 5nm 制程认证，逐步切入海外存储供应链，稀土掺杂功能靶材全球市占率具备垄断优势，适配 AI 配套传感器、光芯片镀膜需求。央企背景带来产业政策、大基金资金、矿产资源多重支撑，产能扩张速度行业领先，十二英寸高端靶材销量占比持续提升，一站式多品类供货模式适配晶圆厂集中采购需求。

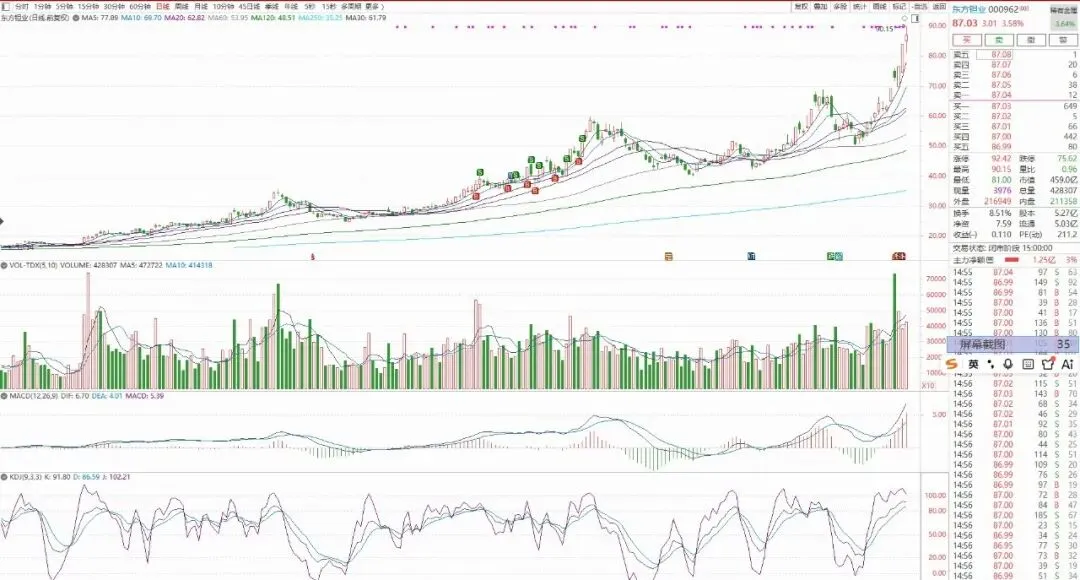

东方钽业为国内钽靶细分龙头，依托完整钽矿冶炼产业链，稳定量产 5N9 级超高纯钽靶坯与成品靶材，钽材作为 AI 芯片阻挡层核心材料，需求随先进制程同步扩张。企业掌握钽金属提纯、轧制、焊接全套工艺，产品批量供货国内头部晶圆厂，填补国产高端钽材供应缺口，在成熟制程钽靶领域实现大规模进口替代，同步布局钽合金复合靶材适配 HBM 多层镀膜工艺。

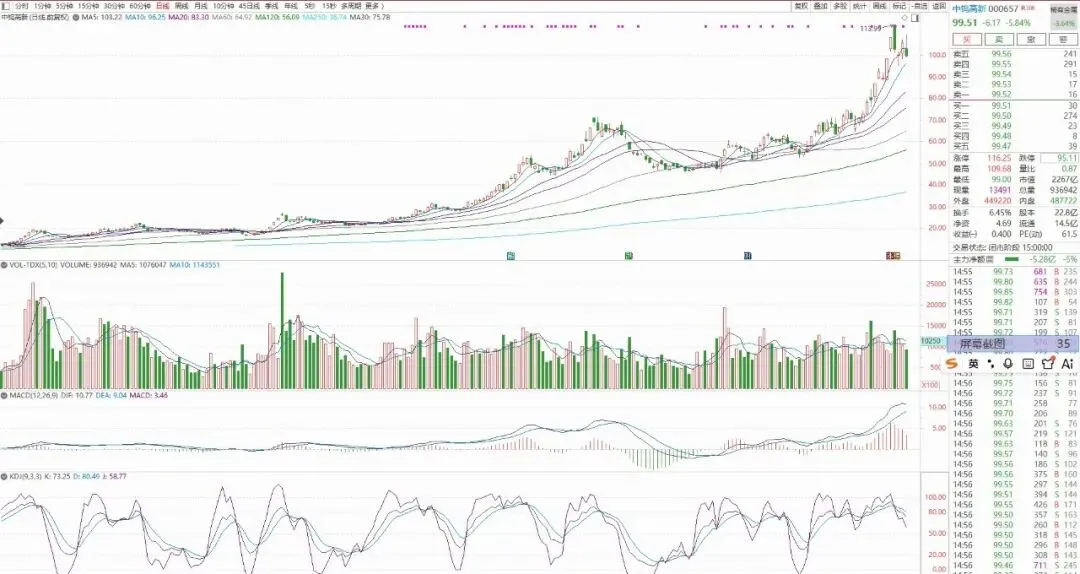

中钨高新聚焦半导体高纯钨靶细分赛道，依托国内钨矿产资源优势，完整覆盖钨矿开采、高纯钨粉制备、钨靶烧结加工全流程，钨靶主要用于 AI 芯片底层接触孔、HBM 硅通孔导电层，产品通过中芯国际、长江存储认证并批量供货，受益存储芯片持续扩产，国内钨靶国产化替代空间广阔。

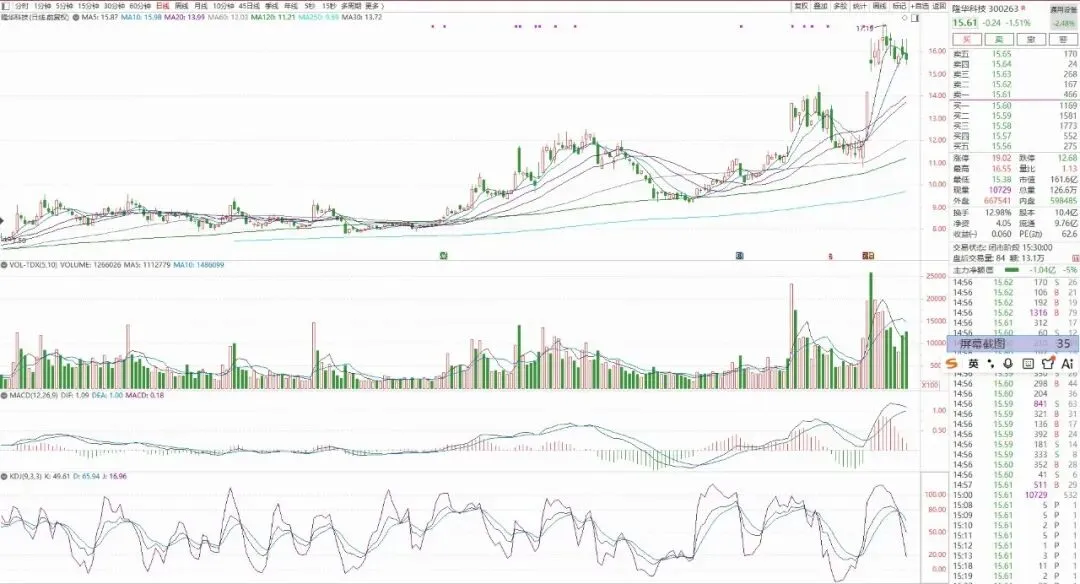

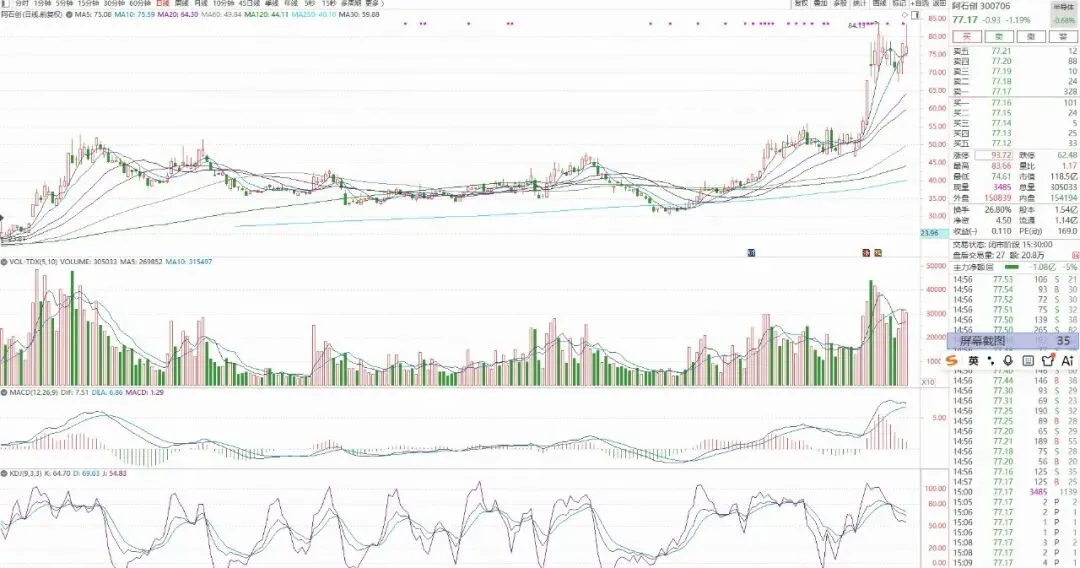

隆华科技、阿石创为显示面板靶材龙头，核心产品为 ITO、钼铝铜复合靶材，适配 AI 算力配套高刷新率显示器、工控面板，同时逐步布局 8 英寸成熟制程半导体靶材，作为国内靶材产业补充力量，在中低端薄膜耗材领域实现全面国产替代，积累大尺寸靶材加工与溅射工艺经验，具备向半导体高端赛道延伸的基础能力。
整体来看，国内上市龙头企业已经完成成熟制程靶材规模化替代，14nm 至 28nm 节点铜、铝、钛靶材国产化导入比例持续提升，5nm 至 7nm 先进制程钴、钽、钨特种靶材实现小批量供货，但 3nm 最尖端节点整体供货规模有限，全球市场份额与海外巨头仍存在明显差距。
四、国内靶材企业与海外巨头全方位差距拆解
当前国内靶材行业与日美欧海外龙头的差距并非单一产品性能差距，而是覆盖上游原材料、核心制备工艺、产品验证体系、产业链配套、专利布局、全球客户渠道六大维度的系统性差距，先进制程特种靶材领域差距更为突出。
上游超高纯金属原料自主可控能力存在明显短板。海外龙头企业普遍自建高纯金属提纯产线，核心铜、钴、钽、钨原料自给率达到九成以上，JX 日矿金属、霍尼韦尔配套自有矿产资源，能够稳定控制原料纯度、成本与供应周期。国内企业仅有研新材、江丰电子实现部分高纯金属自主提纯，7N 级超高纯钴、铂、钌等稀有金属原料仍有部分依赖进口，高端靶材核心原材料对外依存度偏高，矿产开采、提纯分离基础工艺积累不足，高纯金属生产批次稳定性较差，直接限制高端靶材量产良率与产能规模。同时废料回收循环体系建设滞后，海外企业靶材废料回收利用率超过八成，大幅摊薄生产成本，国内回收工艺成熟度不足，资源利用效率偏低，长期成本竞争力弱于海外厂商。
微观组织结构精密调控核心工艺存在代差。靶材的晶粒尺寸、晶体织构取向、致密度、内部缺陷直接决定薄膜溅射均匀性与芯片良率，海外巨头经过数十年研发积累，建立覆盖熔炼、轧制、退火、绑定全流程的工艺数据库，能够精准控制靶材晶体取向，批次间性能波动率控制在极低区间。国内企业仅能实现基础晶粒调控，先进制程所需梯度织构、复合层状靶材加工工艺尚未完全成熟，靶材溅射过程颗粒析出量高于海外产品，高深宽比结构薄膜台阶覆盖性存在缺陷，同等纯度标准下，国产靶材适配先进制程的量产良率普遍低于进口靶材，在 3nm 节点钴、钌等新型互连靶材领域工艺差距最为显著。大尺寸靶材精密焊接、背板绑定配套工艺同样存在短板，海外企业焊接界面阻抗、热稳定性控制技术成熟，国产靶材绑定界面易出现分层、导热不佳问题，限制高端机台适配能力。
晶圆厂认证壁垒与客户渠道差距显著。半导体材料认证周期长达两至三年，晶圆厂更换靶材供应商需要全流程流片验证，切换成本极高，海外巨头早年间完成全球头部晶圆厂全部产线认证，与台积电、三星、英特尔、美光建立长期锁单合作，先进制程产线优先保障海外厂商供货份额。国内企业仅少数龙头通过海外先进制程有限认证，供货规模偏小，海外中小晶圆厂、算力芯片设计企业客户渠道几乎空白，市场拓展高度依赖国内本土晶圆产能。国内成熟制程导入进度较快，但 HBM、CoWoS 先进封装配套靶材认证推进缓慢，海外厂商凭借先发优势占据绝大部分市场份额。
专利布局与新型靶材研发节奏落后。全球高端靶材核心发明专利八成以上掌握在日美企业手中，覆盖超高纯提纯、织构控制、复合靶材、背板绑定全链条关键工艺，形成严密专利壁垒，国内企业基础材料专利储备不足，新型互连材料钌、钼基复合靶材研发起步晚，迭代速度滞后于海外巨头。海外企业同步依托 AI 材料研发体系，通过机器学习模拟靶材成分与薄膜性能对应关系，大幅缩短新材料研发周期，国内企业仍以传统试错实验模式为主，研发效率偏低，前沿下一代靶材技术储备不足。
一体化配套服务体系不完善。海外巨头不单单销售靶材成品，同步配套背板、溅射零部件、靶材修复、工艺调试全套服务，派驻专业技术团队驻厂配合晶圆厂优化镀膜参数，提供定制化靶材开发方案，形成材料 + 服务完整商业模式。国内多数企业仅能单独供应靶材，配套零部件、现场工艺服务能力薄弱，缺少专业溅射工艺技术团队，难以满足头部晶圆厂一体化采购需求，客户综合粘性弱于海外竞品。
细分特种靶材品类覆盖不全。AI 先进制程所需钌、铂、钯、稀土复合靶材、梯度合金靶材、陶瓷氧化物靶材，海外企业均实现稳定量产，产品矩阵完整。国内企业主流产能集中在铜、铝、钛三类通用靶材，钴、钽、钨特种靶材产能有限，贵金属、新型复合互连靶材多处于研发或小试阶段，无法一站式满足晶圆厂全品类采购需求，客户只能分多家供应商采购，降低国产替代导入意愿。
五、国内靶材行业未来中长期发展路径
依托 AI 算力产业持续扩张、国内晶圆厂大规模扩产、关键材料自主可控政策三重驱动，国内靶材行业将沿着上游产业链自主化、核心工艺技术突破、客户认证全球化、产品结构高端化、数智化研发升级五条路径实现追赶，分阶段缩小与海外巨头的系统性差距，最终完成全品类靶材国产替代并参与全球市场竞争。
第一，完整打通上游高纯金属矿产、提纯、回收全产业链，夯实原材料自主根基。国内龙头企业将加大上游高纯金属产线投资，重点布局 7N 级超高纯钴、钽、铂、钌稀有金属提纯工艺研发，降低高端原料进口依赖度。有研新材、江丰电子依托资金与技术优势扩建废料回收产线，提升靶材金属循环利用率，压缩长期生产成本。同时联动国内稀有金属矿产企业建立长期稳定供货协议，依托国内钨、稀土、钽矿产资源优势，构建区别于海外厂商的资源成本壁垒，从源头保障高端靶材大规模量产供应，解决原材料供应不稳定、纯度波动的核心痛点。
第二，持续攻坚微观织构调控、大尺寸精密加工核心工艺，缩小产品性能代差。企业加大研发资金投入，聚焦 5nm 及以下节点钴、钽、钌新型互连靶材、HBM 专用梯度复合靶材、先进封装厚膜铜靶材核心工艺攻关，自主开发低缺陷致密化烧结、定向轧制、梯度退火成套装备与工艺体系，搭建自主工艺数据库，稳定控制靶材晶粒均匀度、晶体取向，降低溅射颗粒析出率，提升薄膜台阶覆盖性能。同步突破大尺寸靶材高精度焊接、低热阻背板绑定配套技术，补齐一体化加工短板，缩小与进口产品在良率、稳定性上的差距。产学研协同模式将成为主流，联合国内高校、材料研究院共建靶材研发实验室，定向攻克基础材料科学难题，补齐底层理论研究短板。
第三，加速海内外晶圆厂全流程认证，拓宽全球客户渠道，打破海外渠道垄断。国内龙头分两步推进认证布局，短期深耕国内中芯国际、长江存储、长鑫存储、华虹等本土晶圆厂，全面覆盖成熟制程与先进存储产线，快速提升国内市场占有率；中长期持续推进台积电、三星、SK 海力士海外先进制程产线认证，扩大海外批量供货规模。同步布局海外算力芯片设计企业、中小型晶圆厂客户渠道，在东南亚、韩国设立配套技术服务站点，提供驻厂工艺调试、靶材维护一体化服务，复刻海外巨头配套服务模式，提升海外客户粘性。依托国内 AI 服务器、存储芯片产业集群优势，绑定本土算力产业链上下游，形成产业链协同导入效应，加速 HBM、CoWoS 封装靶材认证落地。
第四，优化产品结构，全面布局先进制程、先进封装高附加值特种靶材，打开增长空间。行业产能投资重心逐步从 8 英寸成熟制程通用靶材，转向 12 英寸高端半导体靶材、HBM 存储专用靶材、异构封装配套靶材，减少低毛利中低端面板靶材同质化竞争。企业同步布局第三代半导体、光芯片、磁性存储配套特种靶材，完善贵金属、稀土复合靶材产品矩阵，实现单客户多品类一站式供货，提升单厂营收规模与综合毛利率。顺应 AI 芯片架构迭代趋势，提前布局 2nm 节点新型互连钌基靶材、超薄阻挡层合金靶材研发，抢占下一代制程技术赛道，避免长期跟随海外技术路线。
第五，引入 AI 数字化研发体系，重构新材料开发范式，提升研发迭代效率。摆脱传统试错式实验研发模式，搭建机器学习靶材性能预测模型，通过大数据模拟靶材成分、加工工艺与溅射薄膜性能的对应关系，精准预判新材料性能指标，大幅缩短特种靶材研发周期，降低实验耗材与时间成本。生产端推进智能化产线改造，利用自动化检测设备实时监控靶材晶粒、致密度、纯度指标，实现生产全流程数据追溯，稳定批次产品一致性，缩小与海外企业生产管控水平差距。
第六，行业整合集中，培育具备全球竞争力的综合靶材龙头。当前国内靶材上市企业数量较多，细分赛道分散，存在小规模同质化产能，未来行业将出现并购整合浪潮，头部企业收购细分特种靶材厂商、高纯材料配套企业，补齐产品品类与产业链短板，形成类似 JX 日矿金属的全品类一体化龙头。政策层面持续通过大基金、产业专项补贴支持头部企业扩产与研发，集中资源攻坚高端卡脖子靶材，避免研发资源分散，集中力量突破先进制程核心耗材，加速国产替代节奏。
中长期维度，随着国内上游原料自主、核心工艺突破、全球客户渠道拓宽，成熟制程靶材将实现百分百国产化，5 至 7nm 先进制程特种靶材国产供货占比大幅提升，国内龙头企业逐步具备与日美海外巨头同台竞争的实力，依托国内 AI 算力产业庞大内需市场与矿产资源优势，逐步扭转全球靶材市场寡头垄断格局，成为全球高端溅射靶材核心供应力量。
