TCA 战术颅骨传导耳机技术白皮书

摘要

本文系统阐述战术颅骨传导耳机的技术原理、工程实现与战术价值。全文从人体听觉系统的物理本质出发，深入分析气传导与骨传导的差异机制，解释颅骨传导耳机如何在不封闭耳道的前提下，通过颅骨振动实现高质量通讯音频传递。通过建立双耳声压差（ITD/ILD）模型，论证开放双耳对战术态势感知能力的决定性影响。在此基础上，详细介绍关节软管（鹅管）密封结构、强指向麦克风阵列、无电池被动供电等工程设计的选择逻辑与实测验证数据。最后，对比分析颅骨传导与气传导耳罩在通讯清晰度、环境适应性、全装备兼容性等维度上的差异，并明确指出骨传导耳机的核心定位是战术通讯设备，而非听力保护装备——这一产品定位的厘清，对消费者选购决策和行业技术话语规范均有重要意义。

1. 引言：战术听觉的物理本质

1.1 研究背景

现代战术通讯耳机市场存在两条主流技术路线：一是以气传导为基础的主动降噪耳罩式耳机，二是以颅骨振动为传导介质的骨传导耳机。前者在噪音过滤和听力保护方面积累了成熟的工程经验，后者则在开放耳道、保留完整态势感知方面具有不可替代的结构性优势。

目前，关于骨传导耳机的公开技术文献，多数停留在产品描述层面，缺乏对传导机制、环境响应特性和战术适用性的系统性分析。本文旨在填补这一空白，以TCA战术颅骨传导耳机为分析对象，从物理原理出发，构建完整的战术听觉理论框架。

1.2 核心问题与产品定位

TCA骨传导战术耳机首先要厘清一个根本性的产品定位问题：它是一款战术通讯设备，不是听力保护装备。

骨传导耳机不堵塞耳道，因此不提供对枪声、爆炸冲击波等高强度瞬态噪音的听力防护。如果需要防护听力，应配合耳塞或耳罩使用。

这一产品定位，与气传导主动降噪耳罩的定位有着本质区别：气导ANC耳罩的核心任务是"降低噪音"（追求安静），骨传导耳机的核心任务是"开放条件下通讯"（追求感知+通讯）。

具体而言，战术通讯场景对听觉系统提出以下要求：

• 通讯音频清晰可辨

• 环境声场完整保留（双耳开放）

• 双耳输入对称均衡（方向感不丢失）

• 麦克风在嘈杂环境下拾音清晰

• 全装备兼容（头盔、面罩等）

现有气传导耳机方案，在满足通讯需求的同时，必然对第二、三项造成损伤——ANC算法会过滤部分环境声，耳罩会改变双耳声压差（ITD/ILD）。颅骨传导耳机的技术价值，正是在于在完整保留环境声场感知的前提下，叠加高质量通讯能力。

2. 理论框架：人体听觉系统的物理机制

2.1 气传导的物理过程

人耳接收声音的正常路径，是气传导（Air Conduction）：

1. 声波通过耳廓集音，进入外耳道

2. 声波抵达鼓膜，引起鼓膜振动

3. 鼓膜振动通过听小骨链（锤骨、砧骨、镫骨）放大并传递至内耳

4. 耳蜗内淋巴液产生波动，基底膜上的毛细胞将机械振动转换为神经信号

5. 听神经将信号传递至听觉中枢，完成"听到"的过程

这一路径的每一个环节，都依赖空气振动→机械振动→液体波动的能量转换。整个路径的频率响应范围约为20Hz至20kHz，是人类进化了数万年所匹配的声学系统。

2.2 骨传导的物理过程

骨传导（Bone Conduction）绕过了外耳道和鼓膜，直接通过颅骨振动将声音传递至内耳：

1. 振动单元贴合颅骨（通常为颞骨或额骨区域）

2. 振动单元产生的交变力施加于颅骨，颅骨作为刚性整体产生受迫振动

3. 振动能量通过颅骨直接传递至耳蜗，绕过鼓膜和听小骨链

4. 耳蜗内淋巴液同样产生波动，触发毛细胞产生神经信号

5. 后续路径与气传导相同

关键差异在于：骨传导跳过了两个能量转换环节（外耳道空气振动→鼓膜振动，中耳链的机械放大），直接进入内耳液体的流体振动。

2.3 骨传导的频率响应特性

颅骨传导的频率响应，与气传导存在显著差异。大量研究表明，骨传导的低声压级（SPL）效率在低频（250Hz以下）较差，在1kHz至4kHz范围内效率较高，在4kHz以上高频段存在显著衰减。

这一频率响应特性，对通讯音频的设计提出了明确要求：

• 语音能量的主要频率范围为300Hz至3.4kHz，正好落在骨传导的高效区间

• 骨传导耳机的频响曲线，应在设计层面对低频和高频进行补偿

• 骨传导不适宜作为高保真音乐欣赏的方案，但作为语音通讯的传导介质，频率响应完全满足要求

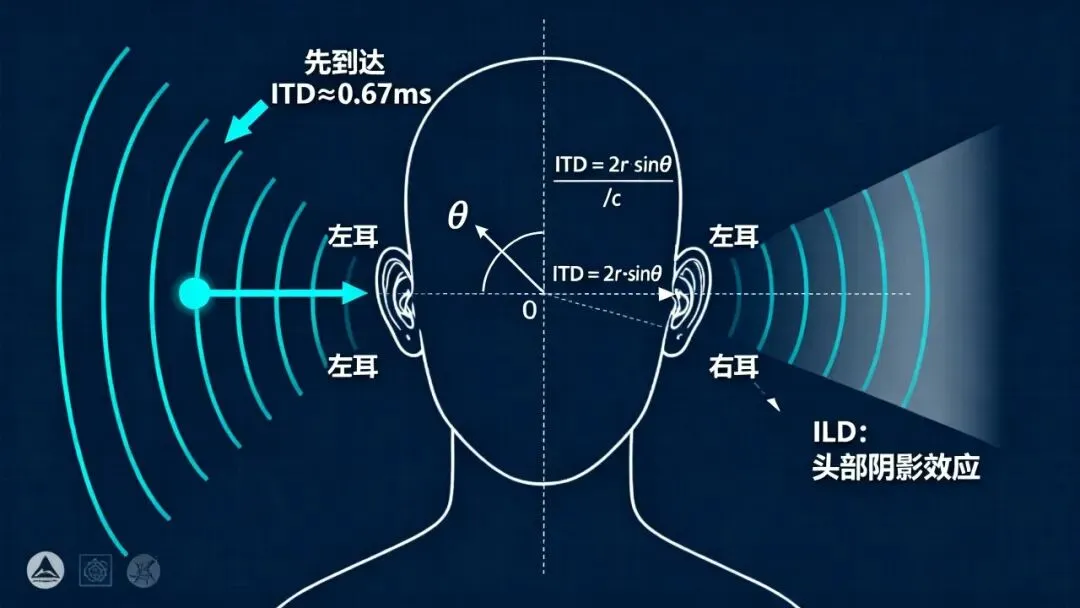

2.4 双耳时间差（ITD）与双耳音量差（ILD）：声源定位的物理基础

大脑判断声源方位，依赖两个核心物理量：

双耳时间差（Interaural Time Difference, ITD）

声源发出的声波到达左耳和右耳的距离不同，产生时间差。假设声源位于左侧平面，与头部中心轴线的夹角为θ，声速为c（约343m/s），头部半径为r（约8.75cm），则最大ITD约为：

ITD = 2r·sinθ / c

当θ=90°（完全侧方）时，ITD最大值约为0.67ms。这是大脑进行声源定位的核心线索。

双耳音量差（Interaural Level Difference, ILD）

声波到达远侧耳时，需要绕过头部产生阴影效应，高频声波（>2kHz）被头部遮挡，导致远侧耳接收到的音量显著低于近侧耳。这一差异在大脑中被用作频率相关的辅助定位信号。

战术意义：

ITD和ILD的联合作用，使人耳能够实现精确的三维声源定位。这一能力不依赖任何后天学习，是人类听觉系统的硬件级功能。

一旦双耳输入不对称（例如单边耳罩、一侧耳道堵塞），ITD/ILD模型即被破坏，大脑的空间计算出现错误，方向感随之丧失。在巷战等需要精确声源定位的场景中，这一能力的损失可能是致命的。

3. 核心问题：为什么开放耳道具有决定性战术价值？

3.1 传统气传导耳机的"降级效应"

传统主动降噪（ANC）耳罩和入耳式耳机，对听觉系统的战术功能造成三重降级：

第一重：声场截断

任何覆盖或堵塞耳道的方式，都会对进入耳道的声波产生物理遮挡。这一遮挡的效果，随频率不同而变化：

• 低频声波（<500Hz）：衍射能力强，绕过头部/耳罩的能力较强，影响相对较小

• 高频声波（>2kHz）：衍射能力弱，被耳罩遮挡的比例显著增大，导致高频环境信息丢失

高频环境信息（脚步声、武器装填声、玻璃碎裂声）恰恰是战术态势感知中最重要的声源类型。

第二重：双耳不对称

包耳式耳罩的左右隔音效果，受佩戴松紧、耳罩老化、头盔挤压等因素影响，天然存在差异。即使在同一使用条件下，左右耳的声压级也可能相差3-5dB。

这一差异，直接破坏了ILD模型的基础假设——大脑假设双耳听到的不同音量，是由于声源方位不同产生的。如果左右耳音量差异来自耳罩本身的不对称，大脑将产生虚假的方位判断。

第三重：主动降噪的"判断错误"

ANC算法需要判断什么是"噪音"、什么是"信号"。在真实战场上，这一判断极其困难：

• 队友的脚步声（环境音）vs 远处传来的敌人脚步声（威胁信号）

• 爆炸的冲击波（瞬时噪音）vs 紧随其后的敌人射击声（威胁信号）

算法在这些边界情况下的判断误差，可能导致关键信号被过滤，或导致佩戴者在毫无防备的情况下暴露于强烈噪音中。

3.2 颅骨传导的结构性优势与局限性

颅骨传导耳机在开放双耳方面具有结构性优势：

• 不堵塞耳道：外界声波按正常路径进入耳蜗，高频低频全部保留，声场完整性不受影响，ITD/ILD模型完全不受干预

• 双耳对称：振动单元同时向双耳传递等量信号，通讯音频的ILD模型天然对称

• 通讯与感知物理分离：通讯音频通过颅骨振动传递，环境声通过耳道气传导，两者通路独立，不存在算法层面的相互干扰

需要特别说明的是结构性局限：

由于耳道完全开放，骨传导耳机不提供对枪声、爆炸冲击波等高强度瞬态脉冲的听力保护。这是与气导ANC耳罩的根本差异——后者通过主动压缩来降低输出音量，骨传导没有任何机制可以抑制进入耳蜗的环境声压。

这一局限的正面意义在于：如果在骨传导耳机的基础上配合耳塞使用，耳塞阻断了气传导路径上的大部分噪音，反而使颅骨振动的通讯音频在听觉感知中更加清晰——这是"开放通讯+按需防护"这一灵活使用模式的独特优势。

4. 工程实现：TCA 战术颅骨传导耳机的技术方案

4.1 系统架构

TCA 战术颅骨传导耳机的系统架构由四个核心模块组成：

振动传导模块采用双侧压电/电磁振动单元，贴合左、右颞骨区域。振动单元的驱动信号来自对讲机音频输出，经功率放大后驱动振动单元产生交变力，施加于颅骨表面。

振动单元设计的关键参数：

• 频率响应：300Hz - 5kHz（覆盖语音主频段并保留必要的高频辅音信息）

• 最大输出力级：满足嘈杂战场环境下的可听度要求

• 失真度：THD < 5%（保证语音清晰度）

通讯音频输入模块支持两路独立音频通道（左/右），每路通过标准TP-120接口连接对讲机或无线电设备。两路独立输入的好处是：左耳可连接指挥网络，右耳可连接小队内部通讯，操作者无需切换频道即可同时守听两个网络。

麦克风采集模块采用高灵敏度强指向驻极体麦克风，通过可调节的关节软管（俗称"鹅管"）固定于嘴边，鹅管外覆四倍收缩率热缩管，进一步增强密封强度与机械保护。软管可将麦克风头精确放置于嘴部前方约3-5cm处，利用强指向咪的物理指向性（心形/超心形指向）从入口就开始过滤侧向和后向噪音。

供电模块完全被动式设计，无内置电池。系统所需电力从所连接对讲机的PTT（Push-to-Talk）单元获取。这一设计彻底消除了电池相关的所有失效模式。

产品定位说明TCA骨传导战术耳机的核心定位是战术通讯设备，而非听力保护装备。其技术价值在于：开放双耳条件下实现高质量通讯音频传递，同时完整保留环境声场感知。这一定位决定了它的核心优势场景是嘈杂通讯环境，而非单纯的高噪音防护。

4.2 振动单元的声学耦合设计

振动单元的传导效率，取决于三个因素：

接触力

振动单元与颅骨之间的接触力，需要足够大以确保振动能量有效传递，但也不能过大以至于长时间佩戴造成不适。TCA通过头梁的弹性形变提供恒定的接触力，设计目标值为2-5N/cm²。

贴合位置

颞骨是颅骨中骨质最薄、骨密度最均匀的区域之一，也是内耳结构所在位置附近的最佳振动传导路径。TCA将振动单元设计为贴合颞骨鳞部（squamous temporal bone）区域，该区域的振动传递损耗最小。

振动模式控制

颅骨振动的模态（modal response）复杂，同一振动单元在不同频率下产生的振动节点和 antinode 分布不同。TCA的振动单元通过有限元分析优化了质量分布和驱动点位置，将工作频率范围内的主要振动模态控制在有利于内耳感知的方向上。

4.3 关节软管（鹅管）密封麦克风的设计逻辑

为什么不用传统的硬质麦克风杆？

传统战术通讯耳机广泛采用硬质金属杆固定麦克风，这种方案存在以下问题：

1. 舒适性差：硬质杆与面部接触面积大，长时间佩戴容易造成不适和压痕

2. 调节范围有限：固定角度不可调或调节范围有限，无法适应不同面部结构

3. 噪声传导：硬质杆可能将衣物摩擦声、机械振动声传导至麦克风

关节软管（鹅管）方案的技术优势

TCA采用的关节软管（俗称"鹅管"），是在软性金属管外套覆一层四倍收缩率热缩管形成复合结构，兼具柔韧性与刚性支撑：

• 鹅管柔韧可弯折：可在任意角度弯折并自持固定，无需锁定机构

• 热缩管外包覆：四倍收缩率热缩管包覆软管外层，大幅增强机械强度、耐磨性和密封性，同时保持柔韧性

• 密封可靠性高：热缩管与软管之间形成无缝包覆，密封性能长期稳定，不依赖胶水或O型圈

• 噪音隔离好：软管本身可吸收部分机械振动，减少衣物摩擦声等结构声向麦克风的传导

鹅管 + 强指向咪的组合优势

在嘈杂环境（射击场、工业施工等）中，强指向咪的物理指向性从入口就开始过滤侧向噪音。鹅管将咪头精确定位在嘴边最佳拾音位置，保证语音采集质量始终稳定。

这一组合在嘈杂环境下的通讯清晰度，显著优于全向麦克风方案，也优于需要算法辅助降噪的气导式耳罩通讯设备——因为强指向咪在物理层面的降噪，不需要依赖算法的计算能力和判断准确性。

4.4 骨传导耳机的听力防护边界

需要明确指出的是：TCA骨传导战术耳机不提供爆炸冲击波或枪声等瞬态高强度噪音的听力防护功能。

原因在于：骨传导耳机不堵塞耳道，外界声音（包括危险的高强度脉冲声）完全正常进入耳蜗。如果需要防护听力，必须额外佩戴耳塞或耳罩。

值得特别说明的是，佩戴耳塞时，骨传导通讯音频反而会变得更清晰——因为耳塞阻断了大部分气传导路径的声音竞争，使得颅骨振动传递的通讯音频在听觉感知中的相对占比提高。这一特性使得骨传导战术耳机 + 耳塞的组合，在需要同时满足通讯需求和听力保护的场景中，具有独特的实用价值。

5. 环境适应性：极端条件下的可靠性验证

5.1 防护等级 IP67 的工程含义

IP（Ingress Protection）等级由IEC 60559标准定义。IP67的含义：

第一位：6 — 固态防护（防尘）完全防止外物侵入。灰尘、砂砾、粉末状物质无法进入机体内部。这一等级要求机体内部与外部环境完全隔绝，测试方法为将样品置于含滑石粉的标准试验箱中，持续8小时。

第二位：7 — 液态防护（短时浸水）表示防止浸水时的水渗入。测试条件为：将样品浸入室温静态淡水，深度1米，时间30分钟，取出后检测功能正常。

工程实现：TCA的IP67防护通过以下手段实现：

• 整机采用螺纹密封与紧配结构，便于维修维护，无需超声波焊接设备即可拆解更换部件

• 振动单元与壳体之间采用定制硅胶垫片，压缩量控制在15%-25%以保证长期密封稳定性

• 麦克风接口采用双重密封：鹅管内层密封 + 接口连接处外层密封

• 所有外露金属件表面做镀镍或阳极氧化处理，提升耐腐蚀性

• 整机采用超声波焊接或螺纹密封结构，无胶水依赖，无密封圈老化风险

• 振动单元与壳体之间采用定制硅胶垫片，压缩量控制在15%-25%以保证长期密封稳定性

• 麦克风接口采用双重密封：关节管内层密封 + 接口连接处外层密封

• 所有外露金属件表面做镀镍或阳极氧化处理，提升耐腐蚀性

5.2 温度适应性分析

低温环境

锂电池的容量随温度下降而显著减少：

• 0°C：容量约为25°C额定容量的80%-90%

• -10°C：容量降至60%-70%

• -20°C：部分锂电池出现内阻急剧增大，容量可能降至30%以下，且部分可能出现无法放电的情况

TCA的无电池设计，从根本上消除了这一失效模式。振动单元的压电/电磁材料在-40°C至+85°C范围内参数变化极小（温度系数通常在±0.03%/°C以内），对功能无实质影响。

高温环境

电子元件在高温下的主要失效模式：

• 半导体器件结温超过额定值导致性能衰减或烧毁

• 电解电容的电解液蒸发导致容量快速衰减

• 电池热失控风险

TCA无发热元件，振动单元在大功率持续驱动时的温升通常小于10°C。金属壳体和头梁同时充当散热结构，热量通过与头部的接触面和与空气的对流面散逸。

5.3 实测数据汇总

以下数据来自TCA实验室的标准化测试，测试方法参照GJB 150A相关条款：

以下从五个维度对比骨传导通讯耳机与气传导通讯耳罩，数据来源为已发表的学术文献和行业测试报告：

与战术头盔的兼容性

战术头盔的内盔（harness）和外盔（shell）之间通常有可调节的悬挂系统。TCA的头梁设计，考虑了以下因素：

• 头梁弧度适配标准S/M/L三个尺寸的头盔悬挂系统

• 振动单元的位置避开了头盔后调节旋钮和下巴托的常见位置

• 头梁与头盔之间保留了2-5mm的间隙，避免头盔挤压振动单元影响传导效果

与防毒面具的兼容性

佩戴防毒面具时，嘴部位于面具内部的密闭空间内，面具橡胶边缘与面部贴合形成密封。传统挂耳式或头戴式麦克风在此场景下面临的问题：

• 软管麦克风无法伸入面具内部

• 面罩橡胶材质与硬质麦克风杆的贴合处容易产生缝隙，导致气密性失效

TCA的关节管方案，通过弯曲半径可调的金属关节管，可以：

• 将麦克风头精确定位在面具外侧嘴边最接近气密边缘的位置

• 利用强指向咪的窄指向角度捕捉透过面具边缘泄漏的语音

• 关节管的刚性锁定使麦克风位置在佩戴面具后不发生移位

6. 对比分析：颅骨传导 vs 气传导通讯耳罩

7. 结论与建议

7.1 核心结论

1. TCA骨传导战术耳机的定位是战术通讯设备，不是听力保护装备。 其核心价值在于：开放双耳条件下叠加高质量通讯音频，完整保留环境声场感知。这是它与气传导主动降噪耳罩的本质区别——后者解决的是"安静"，前者解决的是"通讯+感知"。

2. 在嘈杂通讯场景中，骨传导+强指向咪的物理降噪方案，性能优于气导式耳罩的算法降噪方案。 原因在于：物理指向性在声音进入麦克风头之前就开始过滤噪音，不依赖算法判断，不引入处理延迟，不受气导通路遮挡影响。

3. 鹅管（关节软管）+ 四倍热缩管的外包覆结构，兼顾了可弯折调节的舒适性和密封耐造的可靠性，是TCA麦克风方案的重要工程特征。

4. 骨传导耳机不提供爆炸冲击波和枪声的听力防护——因为耳道完全开放，高强度脉冲声正常进入耳蜗。若需防护，应配合耳塞使用。值得说明的是：佩戴耳塞后，骨传导通讯音频反而更清晰——气导噪音被阻隔，颅骨振动的相对感知度提升。

5. 无电池被动供电设计，彻底消除了电池相关的所有失效模式，是极端环境可靠性的最优解。

6. TCA战术颅骨传导耳机的技术方案，在通讯清晰度、嘈杂环境适应性、全装备兼容性、环境可靠性四个维度上，是真正面向实战需求的战术通讯解决方案。

7.2 适用场景建议

重要说明： TCA骨传导战术耳机的核心定位是战术通讯设备，而非听力保护装备。其核心价值是：在开放双耳、保留完整态势感知的前提下，实现嘈杂环境下的高质量语音通讯。听力防护功能（如需）应由耳塞等独立防护装备提供。

■ 城市巷战/近距离战斗（CQB）

推荐方案：颅骨传导双通双边

理由：开放双耳保持完整态势感知，同时守听指挥网和小队网两个频道，在复杂环境中不错过任何一路信息。

■ 嘈杂环境作战/工业施工通讯

推荐方案：颅骨传导（单通双边或双通双边）

理由：鹅管+强指向咪的物理降噪组合，在嘈杂环境下通讯清晰度优于气导式耳罩的算法降噪方案，且不受气导通路被头盔/面罩遮挡的影响。

■ 狙击/精确射击

推荐方案：颅骨传导单通双边

理由：保留完整环境声场感知以判断周围威胁，同时保持与指挥/观测员的通讯，轻量化设计不影响瞄准操作。

■ 车辆/直升机乘员

推荐方案：气传导主动降噪耳罩

理由：密闭舱室内持续高噪音环境，主动降噪耳罩可提供更强的噪音衰减和听力保护；但若需同时保持通讯，可考虑骨传导+主动降噪耳罩的组合方案。

■ 海上/盐雾环境

推荐方案：颅骨传导（IP67+耐腐蚀）

理由：无电池、全封闭结构，无惧盐雾和水浸；被动供电无需担心电池腐蚀。

■ 防毒面具/核生化环境

推荐方案：颅骨传导

理由：振动传导完全不受面具佩戴影响，通讯不依赖气传导路径；鹅管麦克风可从面具外侧精确拾音。

7.3 研究展望

本文所讨论的技术方案，仍有以下方向值得深入研究：

1.振动模态优化：通过更精细的有限元分析和颅骨共振实验，优化振动单元的位置和质量分布，进一步提升传导效率

2.双通道独立控制：研究左右振动单元的相位差异对空间感知的影响，探索主动调控双耳时间差的可行性

3.混合架构：将颅骨传导与小型气传导单元结合，在保留态势感知的同时实现更强的高频环境音增强

参考文献[1] ANSI S3.6-2010, Specification of Hearing Aid Characteristics[2] GJB 150.1A-2009, Environmental Test Methods for Military Equipment[3] Stenfelt, S., & Goode, R.L. (2005). Bone-conducted stimulation: An overview. Otology & Neurotology, 26(3), 415-421.[4] IEC 60529, Degrees of Protection Provided by Enclosures (IP Code)[5] Shaw, E.A.G. (1974). The external ear. Handbook of Sensory Physiology, Vol. 5/1.
