一、全球芯片市场总览
二、产业链六大环节全球竞争格局
（一）半导体材料——“产业粮食，日本绝对垄断”
（二）半导体设备——“美日荷三足鼎立”
（三）芯片设计——“美国绝对主导，AI加速分化”
（四）芯片制造——“台积电一家独大”
（五）封装测试——“中国台湾+中国大陆双雄主导”
（六）EDA/IP工具——“芯片设计的软性支柱，美国三巨头+英国ARM共筑壁垒”
三、AI时代的价值迁移
四、芯片产业链产业地图

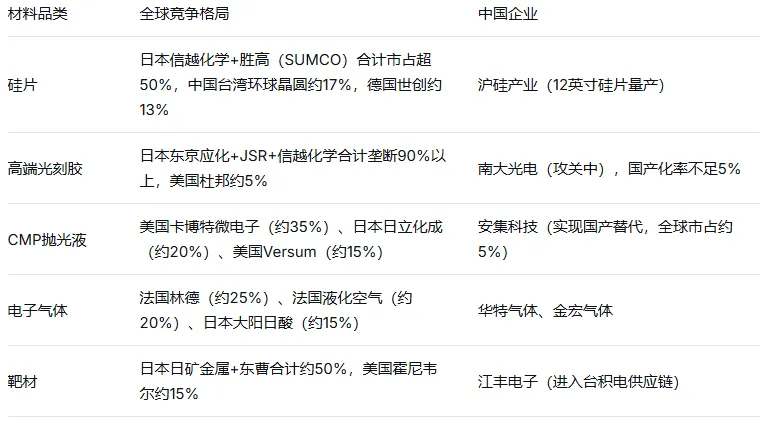

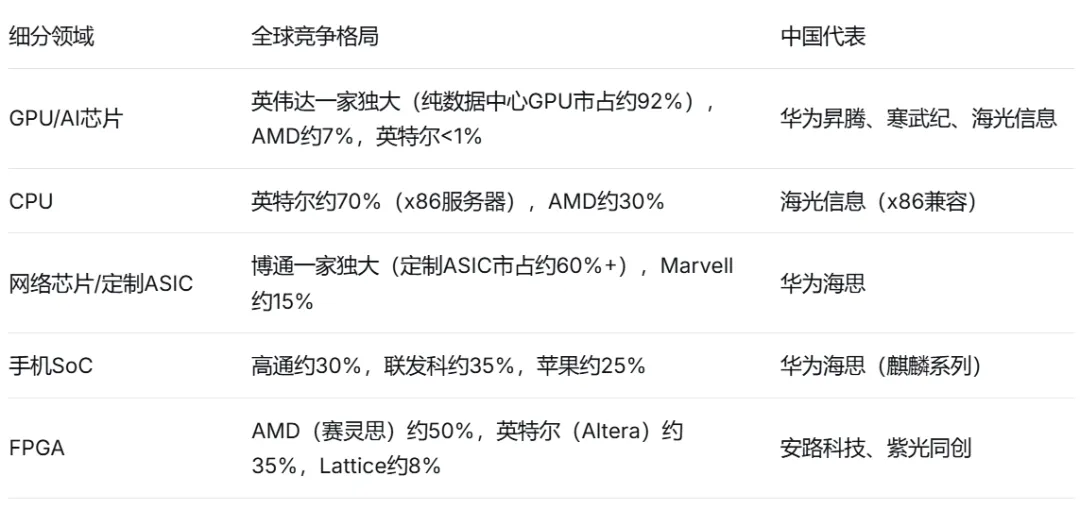

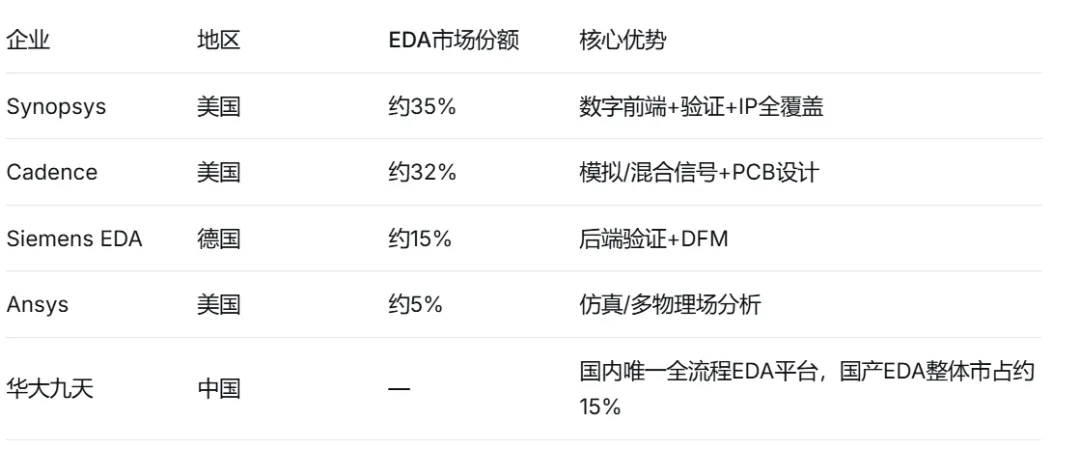

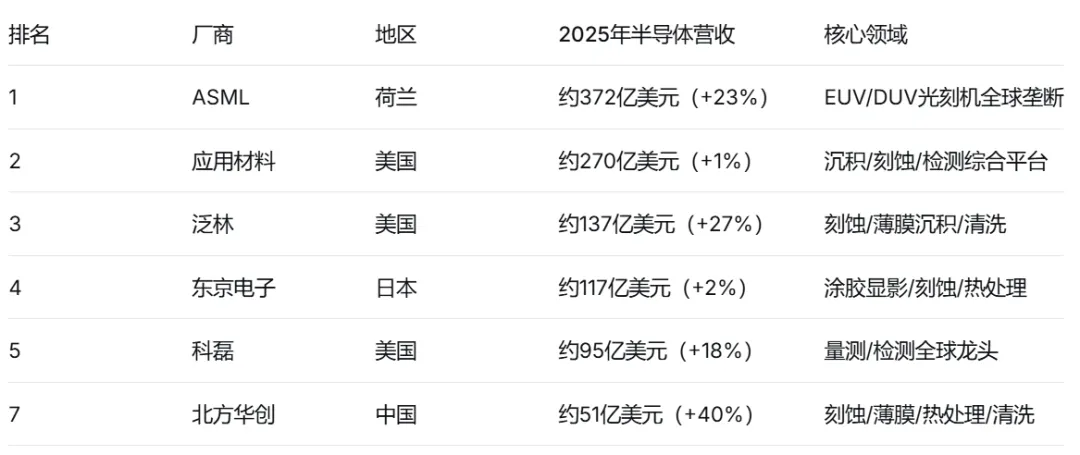

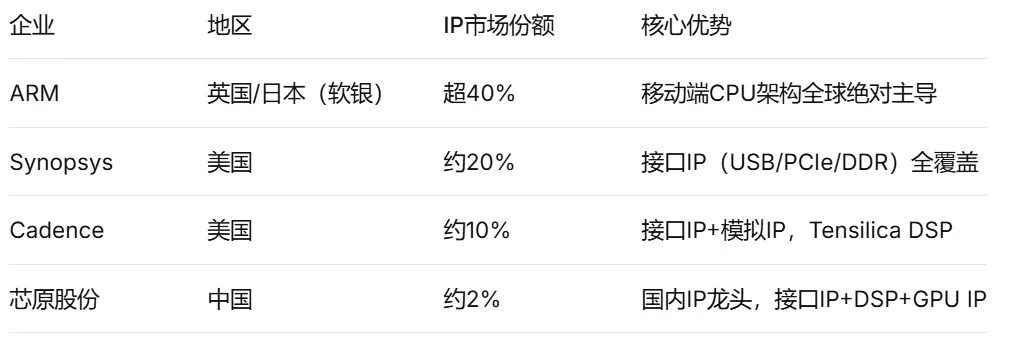

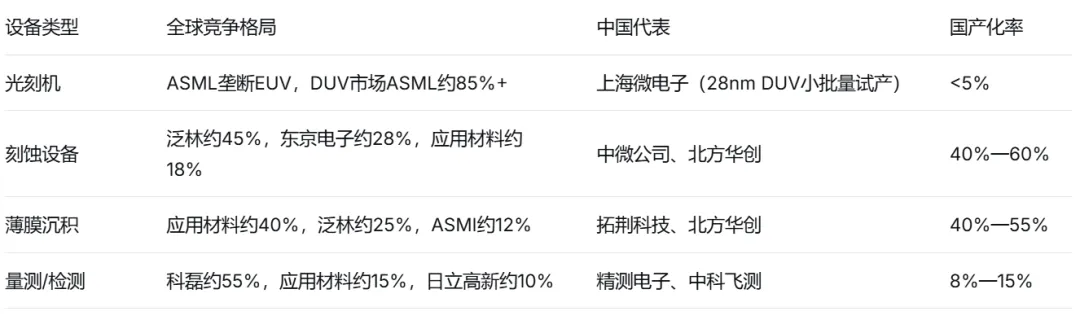

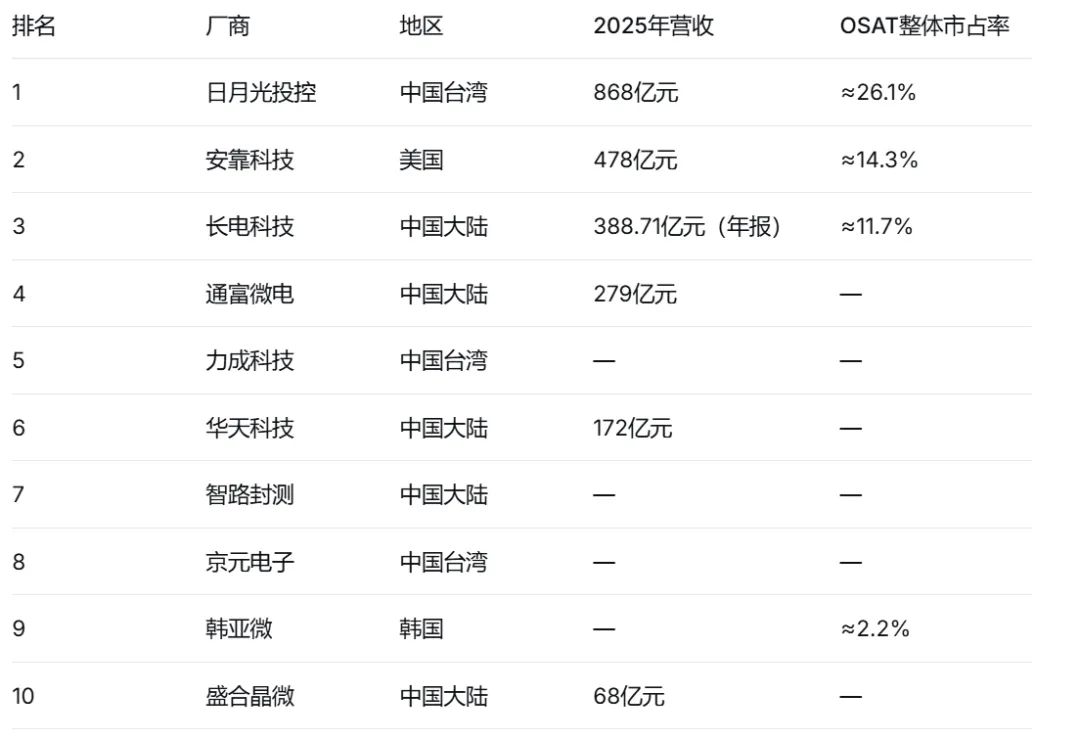

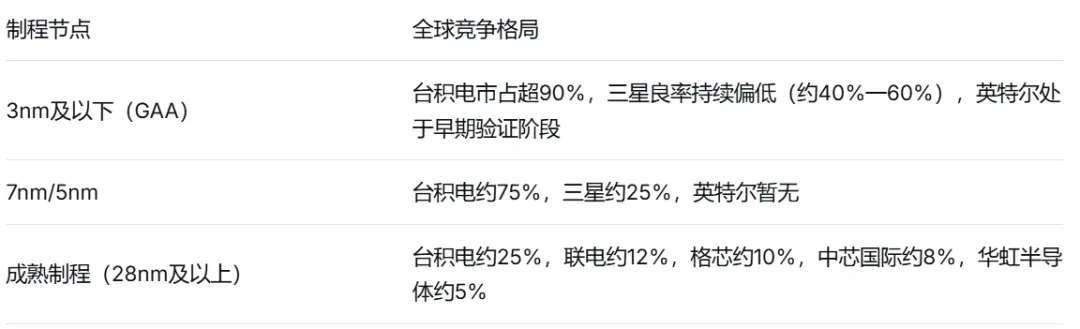

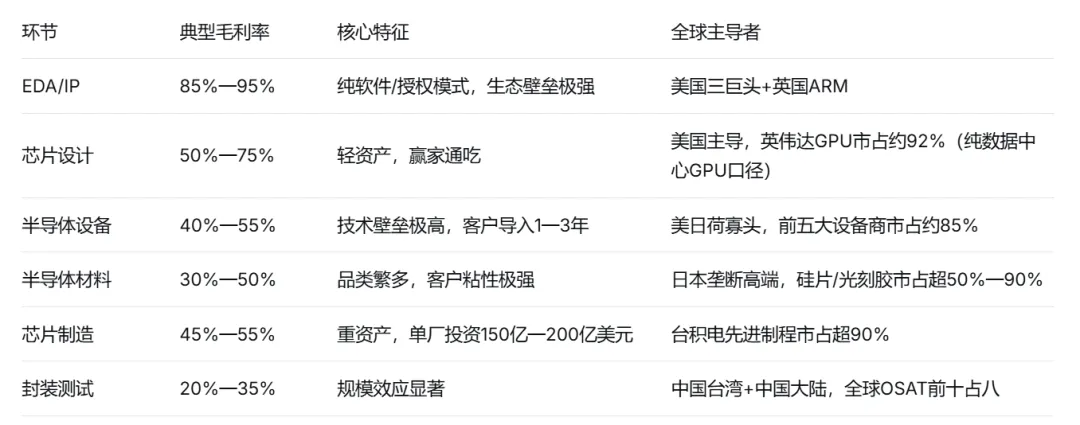

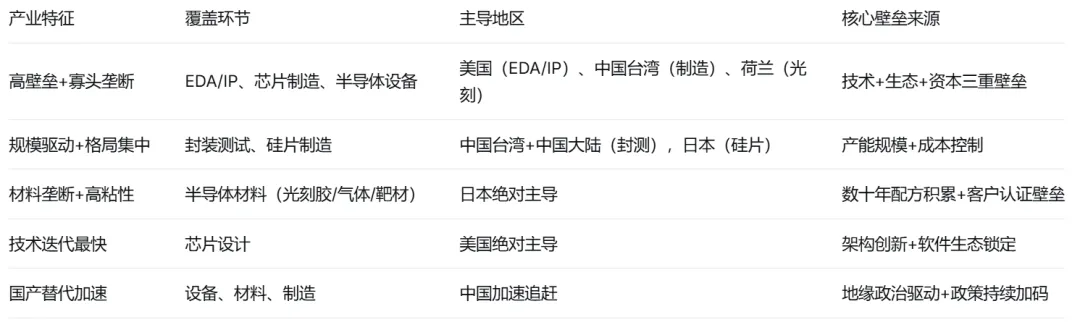

芯片行业深度分析:六大环节全球竞争格局一览2025年全球半导体销售额达到7917亿美元，同比增长25.6%，创历史新高。预计2026年将接近8440亿美元（TechInsights基准情景），AI算力需求是拉动增长的核心引擎。 芯片产业链可拆解为六大环节：半导体材料→半导体设备→芯片设计→芯片制造→封装测试，外加EDA/IP工具贯穿全流程。各环节价值分配不均，AI正在重塑这一格局。 半导体材料品类繁多，涵盖硅片、光刻胶、电子气体、靶材、CMP抛光液等。单品类市场规模不大但不可或缺，客户认证壁垒极高，一旦进入供应链则粘性极强。 全球竞争格局呈现鲜明的“日本一家独大”特征。 半导体设备技术壁垒极高，2025年全球半导体设备市场规模1351亿美元，同比增长15%，创历史新高。 前五大设备商合计市占率约85%（CINNO Research 2026年4月数据）。 细分设备领域竞争格局： 芯片设计毛利率高达50%—75%，全球竞争格局呈“美国绝对主导、细分赛道百花齐放”的特征。 口径说明：英伟达数据中心GPU市占约92%为Mercury Research“纯数据中心独立GPU”口径（含训练+推理）。若按含TPU/ASIC的“AI加速器”口径，英伟达市占约75%。 AI时代设计格局正在重塑。英伟达FY2026数据中心营收高达1937亿美元，博通凭借定制ASIC成为AI算力链的另一个隐形赢家。 芯片制造单厂投资150亿—200亿美元，全球先进制程呈“台积电绝对领先，三星苦苦追赶，英特尔艰难起步”的三国杀格局。 台积电2025年营收约945亿美元，CoWoS先进封装产能是AI芯片最大的供给瓶颈，英伟达一家包下75%—80%。 全球委外封测（OSAT）市场呈中国台湾与大陆双雄并立格局。2025年全球Top10 OSAT厂商合计营收约3332亿元。 数据来源：芯思想研究院及各公司年报。 中国大陆五家合计市占约32.6%，中国台湾三家合计33.42%。但在先进封装领域，台积电凭借CoWoS全球市占超85%，远超所有OSAT厂商总和。 EDA与IP共同构成芯片设计的核心工具链。全球EDA市场规模约200亿美元，IP市场规模约70亿美元，均高度集中。 EDA竞争格局：美国三巨头绝对垄断 IP竞争格局：ARM一家独大，Synopsys紧随其后 全球超99%的智能手机处理器使用ARM架构。AI时代，ARM正从移动端向数据中心扩张——AWS Graviton、英伟达Grace CPU均基于ARM架构，直接威胁英特尔x86在服务器领域的统治地位。 中国IP产业整体处于起步阶段。阿里平头哥的玄铁系列（基于RISC-V开源架构）出货量已超40亿颗，是国产处理器IP替代的重要探索方向。 AI正在重塑芯片产业链的价值分配： 算力芯片取代手机SoC成为设计环节最大品类，英伟达单款GPU售价高达4万美元，数据中心营收贡献近2000亿美元。先进封装从“配角”变“主角”，台积电CoWoS产能持续紧缺，英伟达包下75%—80%产能。HBM成为存储最强增长极，SK海力士一家占据约57%份额，交期长达52周。 产业趋势上，先进制程与先进封装正在深度融合，芯片制造+封装一体化趋势加速。地缘政治变量下，出口管制加速了全球半导体供应链的重构，制造、设备与材料环节成为各国争夺的战略高地。 芯片行业是全球制造业皇冠上的明珠。理解产业链六大环节的全球竞争格局，是看懂半导体产业的第一步。在AI时代与地缘政治双重变量下，这一格局正在加速演变。
