摘要
半导体产业作为现代信息技术产业的核心基础，正在经历前所未有的发展机遇。2025年全球半导体市场规模达到7,720亿美元，同比增长22.5%，预计2026年将突破9,750亿美元，同比增长26.3%，逼近万亿大关。这一增长主要受益于AI算力需求爆发、汽车电子渗透率提升以及消费电子复苏等多重驱动因素。
全球半导体市场规模（图片来源-璭石）
从产业链结构来看，半导体产业呈现明显的全球化分工特征。上游设备与材料被美日欧企业主导，国产化率仍处于较低水平（半导体设备国产化率约13.6%，光刻机不足1%）；中游设计与制造环节中国企业快速崛起，中芯国际已实现14nm制程量产；下游应用场景持续拓展，AI数据中心成为新的核心增长引擎。
核心投资逻辑
1.国产替代加速推进，设备与材料端弹性最大；
2.AI驱动算力芯片需求爆发，先进制程产能持续紧缺，后摩尔时代突破物理极限的新路径，华为“韬定律”重塑产业叙事；
3.存储芯片超级周期来临，存储芯片缺货预计延续至2027年，DRAM/NAND/HBM三线涨价。

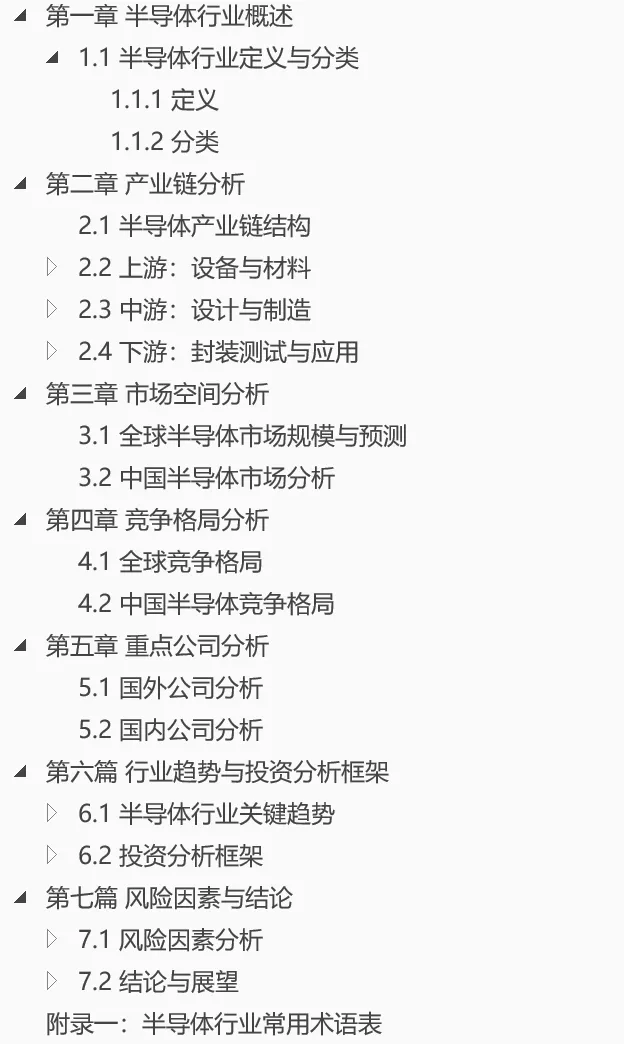

目录
第一章
半导体行业概述
1.1 半导体行业定义与分类
1.1.1 定义
（1）半导体（Semiconductor）是指常温下导电性能介于导体与绝缘体之间的材料，主要包括硅、锗、砷化镓等。硅（Si）是最广泛使用的半导体材料，此外锗（Ge）、砷化镓（GaAs）、碳化硅（SiC）、氮化镓（GaN）等也各具特色。
（2）半导体产业是指以半导体材料为基础，围绕集成电路（IC）的设计、制造、封装测试及相关设备和材料形成的完整产业链。
1.1.2 分类

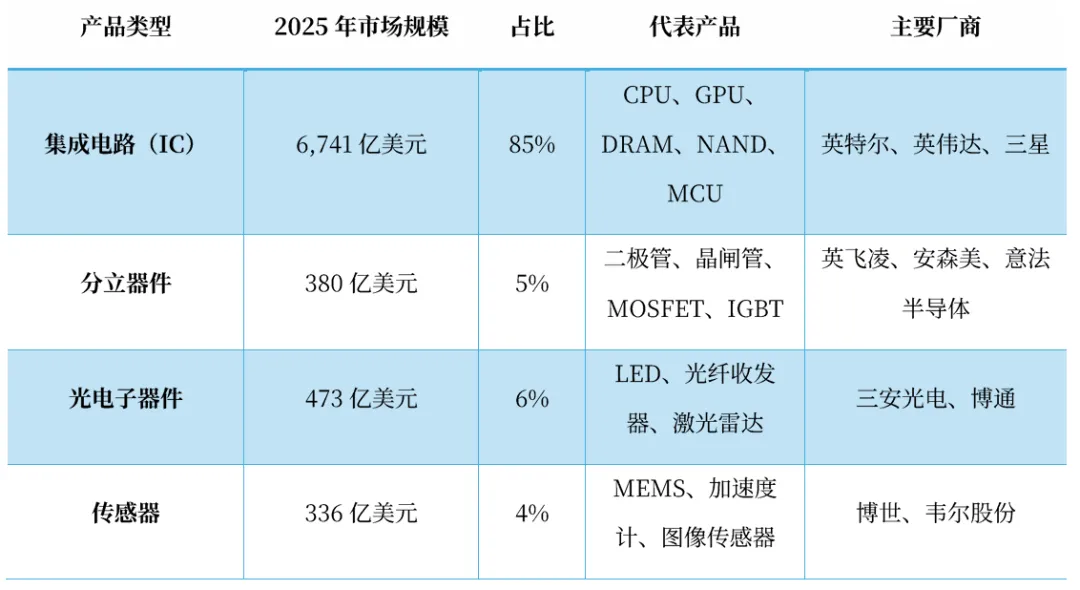

A.根据WSTS（世界半导体贸易统计组织）的分类标准，半导体产品主要分为以下几类：
半导体产品分类（制表-璭石）
（1）集成电路（IC）
集成电路占据半导体产业最大的消费份额，长期占半导体总销售份额80%以上。集成电路又可细分为以下四类：
①模拟芯片（Analog IC）
模拟芯片用于处理连续变化的模拟信号，是连接物理世界与数字系统的桥梁。与逻辑芯片相比，模拟芯片的设计更依赖经验积累，工艺要求更高，因此市场格局更为稳定。
• 电源管理芯片（PMIC）：管理电子设备中的电能转换和分配，市场规模最大的模拟芯片品类
• 放大器：信号放大的核心器件
• 数据转换器（ADC/DAC）：模拟信号与数字信号相互转换
• 射频芯片（RF IC）：无线通信的核心组件
德州仪器（TI）是全球模拟芯片龙头，市占率约19%，产品覆盖超过10万种型号，客户超过10万家。
②微处理器
包括CPU（中央处理器）、MCU（微控制器）、DSP（数字信号处理器）等，是整个计算系统的“大脑”。其中微控制器（MCU）是集成了CPU、存储器、输入输出接口的完整计算系统，又称“单片机”。MCU是物联网和嵌入式系统的核心器件，市场规模庞大但竞争格局分散。
• 汽车MCU：用于车身控制、动力系统、安全系统等，车规级认证壁垒极高
• 工业MCU：工厂自动化、电机控制等应用
• 消费MCU：家电、消费电子等应用
意法半导体是全球车规级MCU龙头，市占率约21%。
③逻辑芯片（Logic IC）
逻辑芯片是执行算术运算和逻辑判断的核心器件，是数字电路的基础。根据架构和应用的不同，逻辑芯片可进一步分为：
• 微处理器（MPU）：通用计算的核心，如CPU（中央处理器）
• 图形处理器（GPU）：专用于图形渲染和并行计算，在AI时代成为算力核心
• 专用集成电路（ASIC）：为特定应用定制的芯片，如谷歌TPU、比特币矿机芯片
• 现场可编程逻辑门阵列（FPGA）：可通过编程实现任意逻辑功能的半定制芯片
④存储器芯片（Memory）
存储器芯片用于数据的临时或永久存储，分为易失性存储和非易失性存储两大类：
• DRAM（动态随机存取存储器）：易失性存储，主要用作计算机和服务器的运行内存，单位容量大、成本低，但需要持续刷新
• SRAM（静态随机存取存储器）：易失性存储，访问速度更快，但集成度低、成本高，主要用于高速缓存
• NAND Flash（闪存）：非易失性存储，固态硬盘（SSD）的核心介质，断电后数据不丢失
• NOR Flash：非易失性存储，支持随机访问，常用于代码存储和嵌入式系统
高带宽存储器（HBM）是近年来增长最快的存储细分品类。HBM通过3D堆叠技术实现超高带宽，成为AI训练芯片的标配。SK海力士是HBM市场的绝对霸主，2026年市场份额预计达54%。
（2）分立器件
分立器件是指具有单一功能的独立半导体组件，主要包括二极管、三极管、晶闸管、功率晶体管等。与集成电路相比，分立器件功能单一但结构简单、可靠性高、耐压能力强，广泛应用于电源管理、功率转换等场景。
（3）传感器件
传感器件是将物理量（如压力、温度、磁场、加速度等）转换为电信号的器件。MEMS传感器、霍尔传感器、图像传感器（CIS）是其中重要的品类。CMOS图像传感器（CIS）作为光学半导体的典型代表，广泛用于智能手机摄像头等消费电子领域。
（4）光电器件
光电器件实现电能与光能的相互转换，包括LED（发光二极管）、激光二极管（LD）、光探测器、光电耦合器等，在照明、光通信、显示等领域的应用日益广泛。
B.按照信号处理方式分类，半导体芯片可分为模拟芯片和数字芯片：
（1）模拟芯片处理的是连续变化的模拟信号。这类信号来源于自然界各种物理量（声音、温度、压力等），在时间和数值上具有连续性。模拟芯片包括电源管理芯片、信号链芯片、射频芯片等，主要用于对信号进行放大、滤波、转换等处理。由于模拟信号的复杂性和多样性，模拟芯片产品种类可达数千种以上。
（2）数字芯片处理的是离散的数字信号（即0和1两个逻辑电平表示的二进制码）。数字芯片可分为通用数字IC（如微处理器、存储器、逻辑电路）和专用数字IC（ASIC）。数字芯片是近年来应用最广、发展最快的芯片品种。
需要指出的是，实际芯片往往同时包含模拟和数字部分（即混合信号芯片），分类取决于哪一部分占比更大。
C.按制程节点分类：
制程节点（Process Node）是衡量半导体制造技术先进程度的核心指标，通常以晶体管栅极长度为参考。制程节点越小，芯片上可集成的晶体管数量越多，性能越强、功耗越低。

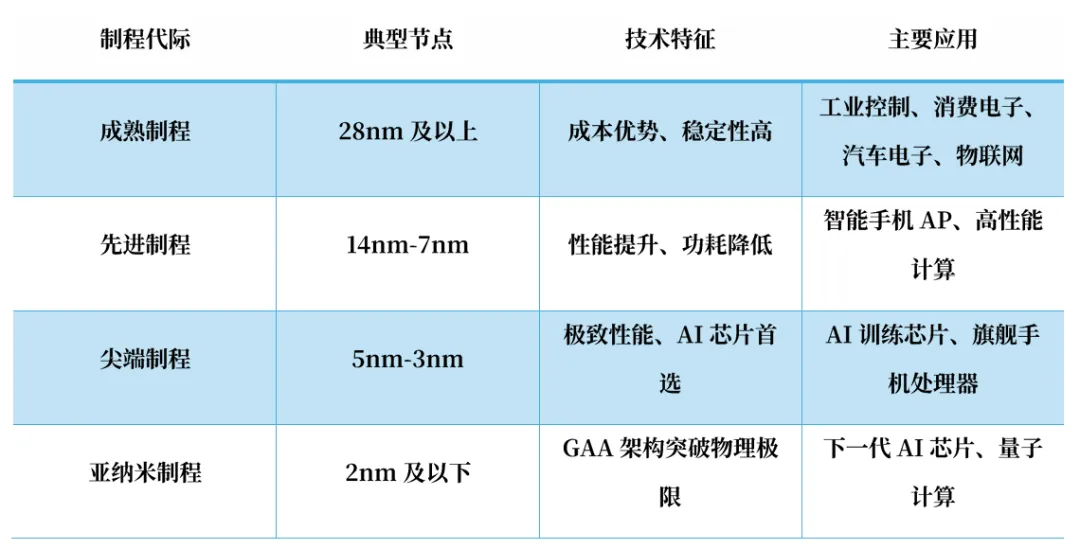

半导体制程节点（制表-璭石）
28nm的经济学意义： 28nm是半导体产业发展史上的重要拐点，被业界称为“摩尔定律经济性的最后节点”。28nm之后，制程微缩带来的晶体管成本下降被光刻复杂度增加和良率损失所抵消，晶体管成本开始上升。因此，28nm及以上成熟制程仍占据全球晶圆代工市场约70%的份额，是绝大多数芯片的最优选择。
第二章
产业链分析
2.1 半导体产业链结构
半导体产业链可以划分为上游（设备与材料）、中游（设计与制造）、下游（封装测试与应用）三个环节。
根据功能环节和技术壁垒的不同，产业链各环节的价值分布呈现显著差异：

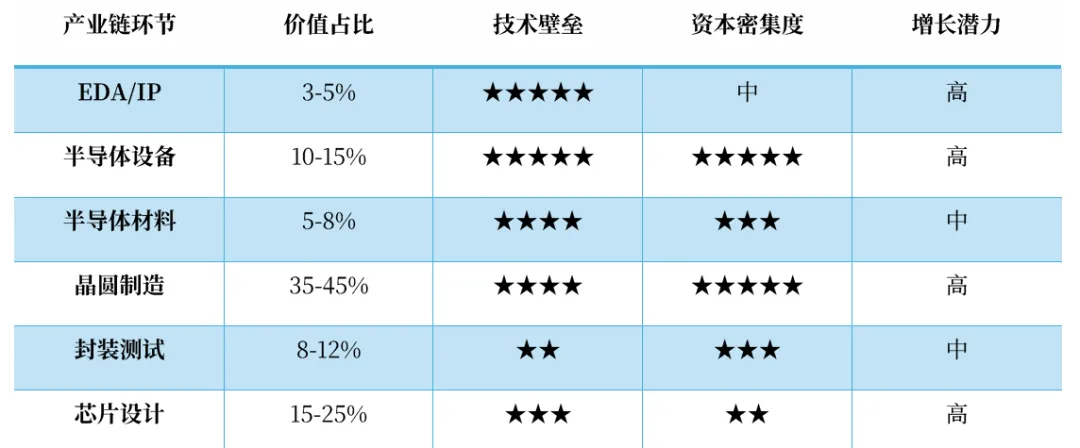

半导体产业链价值分布（制表-璭石）
关键洞察：晶圆制造是产业链中价值最高的环节，也是资本和技术投入最密集的部分。半导体设备和EDA/IP虽然价值占比较小，但却是整个产业链的技术命脉，具有最高的战略价值。

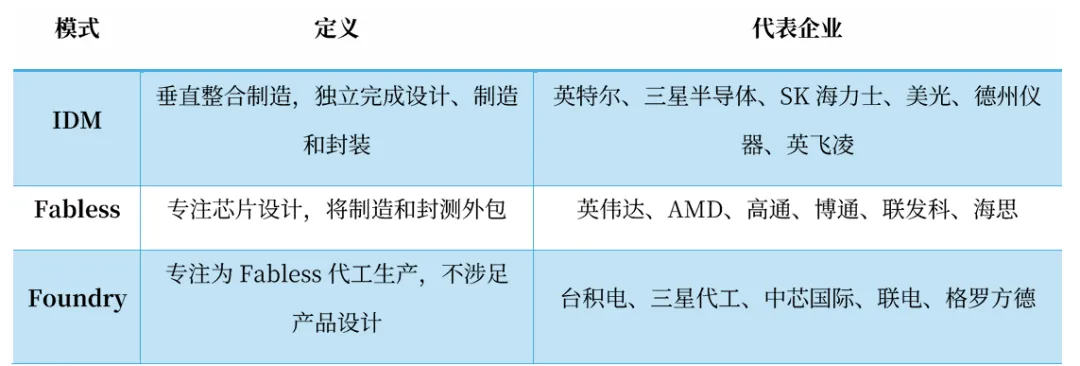

三种商业模式:
商业模式（制表-璭石）
价值链逻辑：Fabless保持轻资产运营，将资源集中于芯片架构；Foundry通过巨额资本投入保持工艺领先，提供“共性制造能力”；OSAT扮演第三方公共服务平台完成质量把关。
2.2 上游：设备与材料
2.2.1 半导体设备
半导体设备是半导体产业的基础支撑，技术壁垒最高，主要包括：
• 光刻机：芯片制造的核心设备，用于将电路图案转移到晶圆上。
ASML是全球唯一能够供应EUV光刻机和High-NA EUV光刻机的企业。ASML 2025年全年净销售额327亿欧元，净利润96亿欧元。其High-NA EUV设备已获得台积电、英特尔和三星共计18台订单，2026年EUV订单已全数排满。ASML在光刻领域呈现事实性的绝对垄断地位。
• 刻蚀机：用于去除晶圆上不需要的材料，中微公司、北方华创等国内企业已实现技术突破
泛林集团（Lam Research）和东京电子（Tokyo Electron, TEL）占据主要市场份额。
• 薄膜沉积设备：在晶圆表面沉积金属或绝缘薄膜，PVD、CVD设备市场持续增长
泛林集团、东京电子等企业在CVD、PVD等领域占据优势。
• 检测设备：包括质量检测和良率管理设备，是保障芯片制造品质的关键
科磊（KLA）是该细分市场的隐形冠军，在全球晶圆制造过程控制设备领域市占率超过50%，能够覆盖从前道到后道的全部检测需求。
国产替代进程
在美日荷联合出口管制的压力下，中国半导体设备国产化进程显著加速：

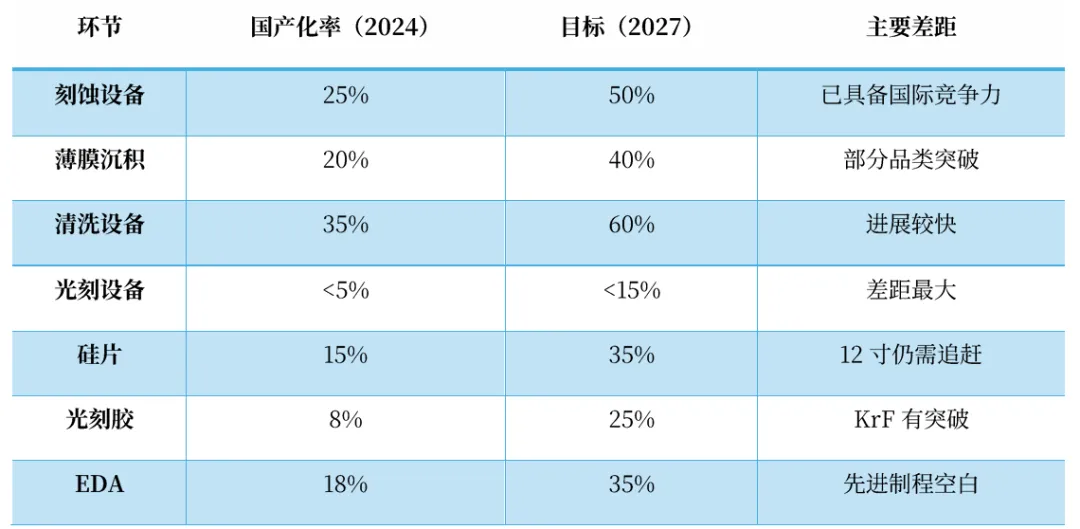

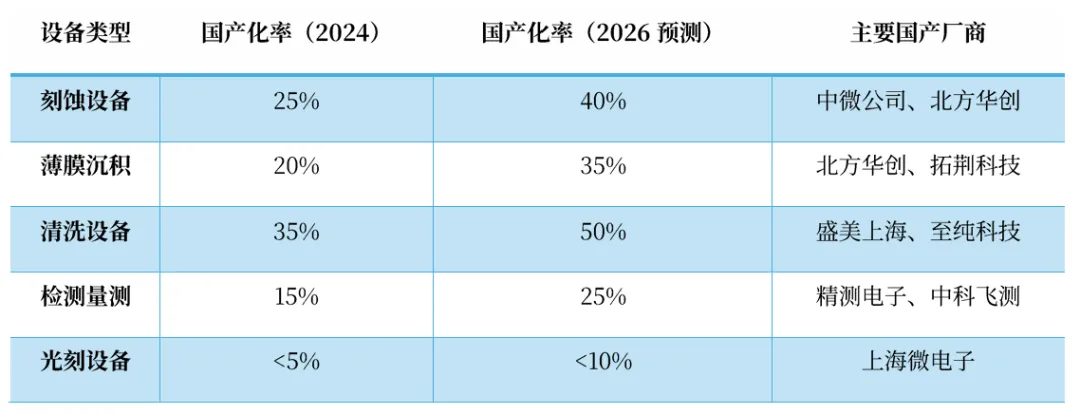

国产替代进程（制表-璭石）
核心驱动力：
1. 政策扶持：大基金三期重点投向设备材料
2. 供应链安全：国内晶圆厂主动导入国产设备
3. 技术突破：部分设备已具备国际竞争力
2.2.2 半导体材料
半导体材料是芯片制造的原料支撑：

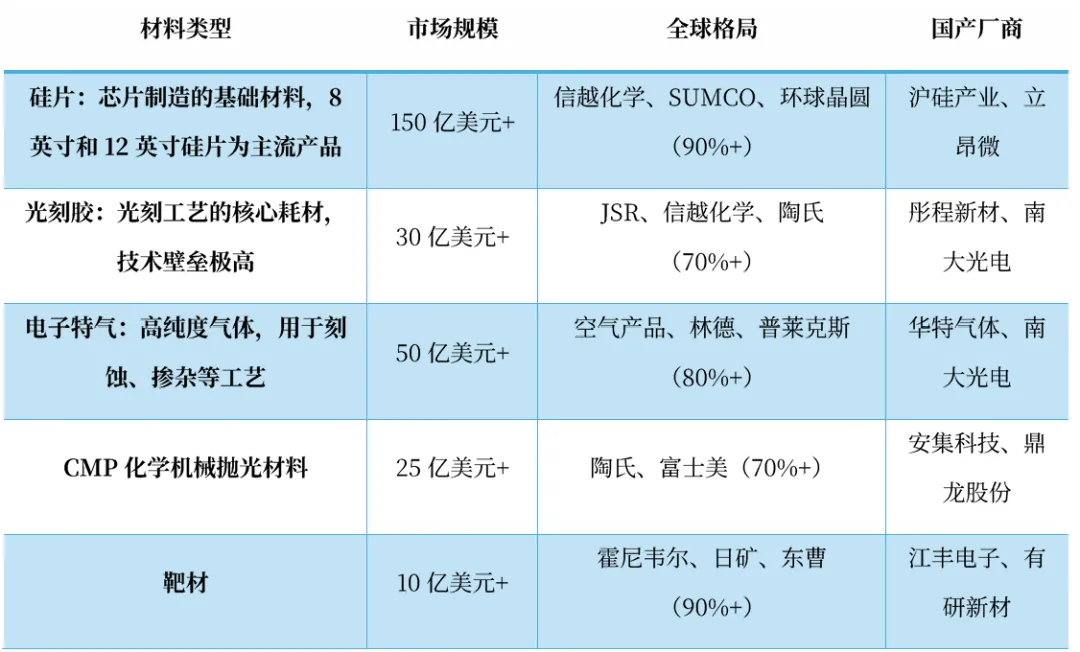

半导体材料（制表-璭石）
（1）硅片：半导体制造用量最大的材料。12英寸（300mm）硅片是主流规格，占全球硅片市场的70%以上。
国产硅片厂商：
• 沪硅产业：国内12英寸大硅片龙头，市占约20%，适配28nm制程
• 立昂微：8英寸硅片国内龙头，市占30%+，功率半导体硅片优势明显
（2）光刻胶：最关键的“卡脖子”材料

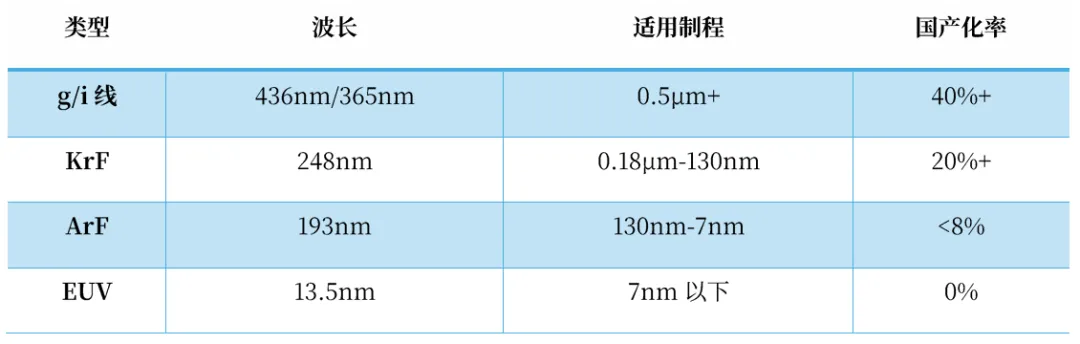

光刻胶是光刻工艺的核心耗材，根据光刻光源波长可分为：
光刻光源波长（制表-璭石）
国产光刻胶厂商：
• 彤程新材：KrF光刻胶国内市占40%+，g/i线光刻胶国内第一
• 南大光电：ArF光刻胶国内唯一通过下游认证，国产化里程碑
（3）电子特气：国产替代确定性最高
电子特气是半导体制造的“血液”，用量大、品类多、纯度要求极高。
国产特气龙头：
• 华特气体：国内唯一进入台积电、中芯国际供应链的特气企业
• 金宏气体：国内综合性特气龙头
（4）CMP材料：技术突破进行时
• 安集科技：CMP抛光液国内第一，市占60%+，进入全球前四
• 鼎龙股份：CMP抛光垫国内唯一量产，打破海外垄断
2.3 中游：设计与制造
2.3.1 芯片设计（技术密集型）
• 逻辑芯片设计：英伟达、高通、AMD、华为海思、寒武纪等
• 存储芯片设计：三星、SK海力士、美光、长江存储等
• 模拟芯片设计：德州仪器、亚德诺、圣邦股份等
2.3.2 晶圆制造（资本密集型）
• 先进制程（7nm及以下）：台积电、三星
• 成熟制程（14nm-28nm）：中芯国际、联华电子、格罗方德
晶圆代工市场：晶圆代工（Foundry）是半导体制造的核心环节，承接无晶圆厂（Fabless）芯片设计公司的制造需求。
（1）市场规模与竞争格局
2025年全球晶圆代工市场规模约1,695亿美元，同比增长26.3%。

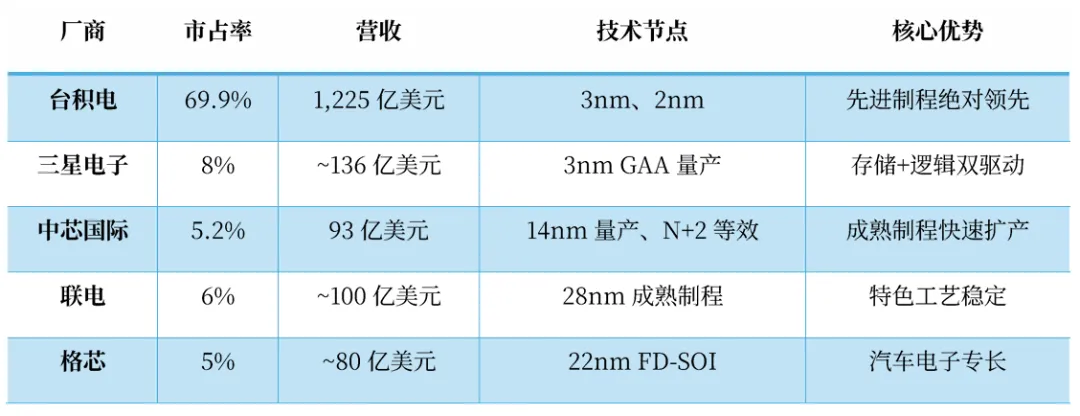

晶圆代工市场规模与竞争格局（制表-璭石）
2.4 下游：封装测试与应用
封装测试是劳动密集型环节，中国大陆企业在全球市场份额中占据重要地位。长电科技、通富微电、华天科技位列全球前十大封测厂商。
终端应用涵盖消费电子、汽车电子、工业控制、通信设备、AI算力等多个领域。
2.4.1 封装测试产业
封装测试是半导体制造的后道环节，负责芯片的封装保护和功能验证。
（1）全球封测市场格局

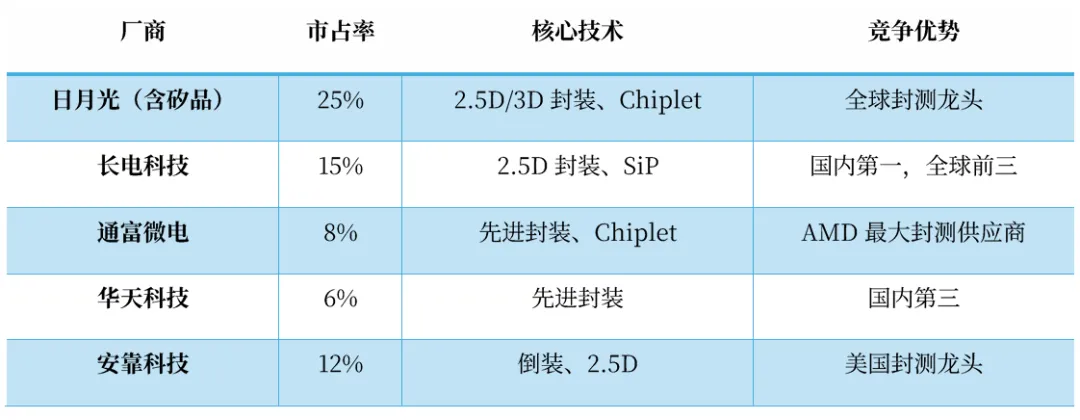

全球封测市场格局（制表-璭石）
（2）先进封装趋势
先进封装是后摩尔时代的主角，台积电、三星、Intel等头部企业纷纷加码：
• 台积电CoWoS：为英伟达H系列AI芯片提供封装服务，产能供不应求
• Intel EMIB/Foveros：2.5D/3D封装技术，自有CPU产品应用
• 三星X-Cube：3D封装技术，已应用于HBM和手机AP
国产封装厂商进展：
• 长电科技：2.5D封装进入国际客户供应链，子公司星科金朋具备Chiplet能力
• 通富微电：深度绑定AMD，成为其最大封测供应商，先进封装占比持续提升
2.4.2 应用领域概览
半导体芯片的下游应用涵盖消费电子、汽车电子、工业控制、通信设备、数据中心等多个领域。
（1）市场结构演变：

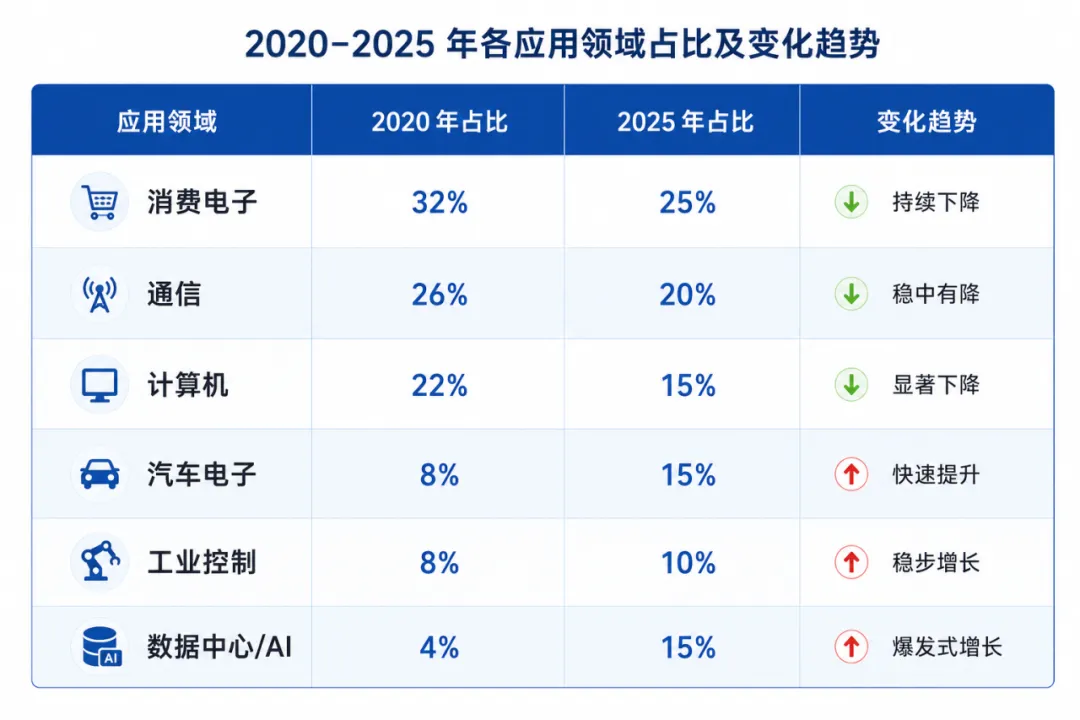

半导体下游应用市场结构（图片来源-璭石）
关键趋势：AI相关应用正在重塑半导体需求结构，数据中心和AI芯片占比从2020年的4%飙升至2025年的15%，成为行业增长的核心引擎。
（2）核心应用领域深度分析
①AI芯片与数据中心
A.AI芯片是当前半导体行业最景气的细分市场，包括：
·训练芯片：英伟达H100/H200系列，垄断全球AI训练市场
·推理芯片：英伟达T4/A10、谷歌TPU、亚马逊Trainium
·AI服务器：DRAM容量是传统服务器的8-10倍，HBM成为标配
关键数据：
• 2025年AI芯片市场规模：800亿美元+
• 2026年数据中心半导体营收预测：4,771亿美元
• 英伟达2025年营收：全球半导体第一
B.HBM（高带宽存储器）
HBM是AI训练芯片的“黄金搭档”，通过3D堆叠实现超高带宽：
• HBM3带宽可达1.2TB/s，是传统DDR5的10倍
• SK海力士是HBM绝对龙头，2026年市场份额预计54%
• 三星、美光紧随其后
②汽车电子
汽车电子是半导体行业增长最快的应用领域之一，单车芯片用量和价值量持续提升：
单车芯片价值量：
• 传统燃油车：约300-500美元
• 入门级电动车：约800-1,000美元
• 高级电动车：约1,500-3,000美元
• L4级别自动驾驶：预计超过5,000美元
核心芯片品类：
• 功率半导体：IGBT、SiC MOSFET，电动车核心器件
• MCU：车身控制、动力系统、安全系统
• 传感器：图像传感器、毫米波雷达、激光雷达
• 计算芯片：自动驾驶SoC、智能座舱
SiC（碳化硅）功率半导体：
SiC是第三代半导体的代表，在新能源汽车主驱逆变器中加速渗透：
• 性能优势：耐高压（800V平台）、低损耗（续航提升5-10%）、高功率密度
• 渗透率：2020年5%→2025年30%→2030年预计60%
• 市场空间：2026年全球SiC器件市场40-45亿美元，2030年突破100亿美元
③新兴应用领域
A.物联网（IoT）
物联网设备对芯片的需求呈现“少量多样”特征：
• 低功耗MCU：传感器节点、可穿戴设备
• 通信芯片：Wi-Fi、Bluetooth、LoRa、NB-IoT
• 安全芯片：物联网安全刚需
B.AR/VR与元宇宙
• VR设备：需要高性能计算芯片、显示驱动芯片、传感器融合
• AR设备：对低功耗和集成度要求更高
• Meta、Apple、Sony等巨头持续投入
④量子计算
量子计算是半导体行业的“下一跳”：
• 超导量子比特需要极低温工作环境
• 传统半导体工艺与量子芯片的融合
• IBM、Google、Rigetti等积极布局
第三章
市场空间分析
3.1 全球半导体市场规模与预测
根据WSTS和SEMI的最新数据，全球半导体市场呈现强劲增长态势：

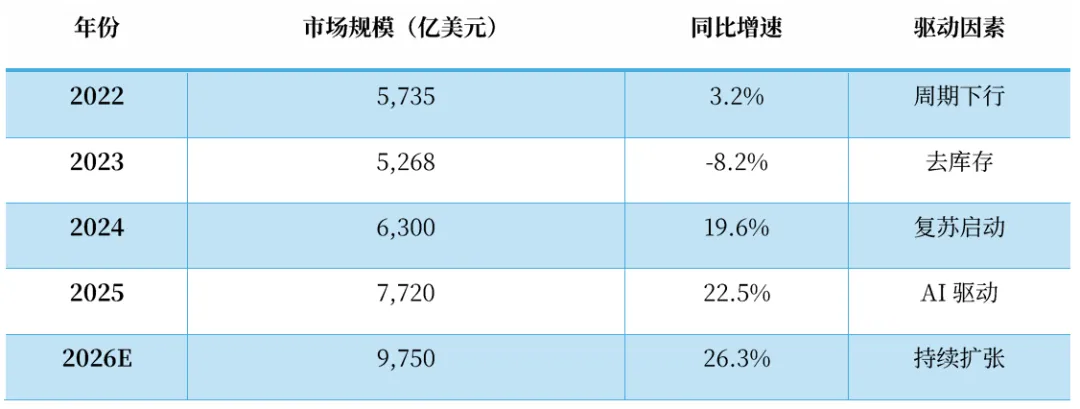

全球半导体市场规模与预测（制表-璭石）
核心驱动因素分析：
1.AI算力需求爆发：大模型训练和推理需要海量高性能芯片，HBM内存、先进制程芯片需求激增
2.汽车电动化智能化：新能源汽车半导体含量大幅提升
3.消费电子换机周期：AI手机和AI PC推动新一轮换机潮
4.工业4.0转型：智能制造推动工业半导体需求
3.2 中国半导体市场分析
中国是全球最大的半导体消费市场，2024年中国集成电路产业销售额达到16,248.8亿元，2012-2024年复合增长率16.85%，显著高于全球平均水平。
中国市场特点：
1.消费市场庞大：中国占全球半导体消费市场的50%以上
2.进口依赖度高：芯片进口金额连续多年超过3,000亿美元
3.国产替代加速：在成熟制程领域实现快速突破
4.政策支持力度大：国家集成电路产业投资基金（大基金）持续投资
第四章
竞争格局分析
4.1 全球竞争格局
（1）全球半导体产业呈现明显的寡头垄断特征：
①设备领域：美国应用材料（AMAT）、泛林研发（LAM）、科磊（KLA），荷兰ASML，日本东京电子（TEL）等占据绝对主导地位，前十大设备厂商市场份额超过80%。
②芯片设计领域：英伟达、高通、博通、AMD等美国企业占据主导，中国华为海思、寒武纪等企业快速崛起。
③晶圆制造领域：台积电占据全球晶圆代工市场60%份额，7nm以下先进制程几乎被台积电和三星垄断。

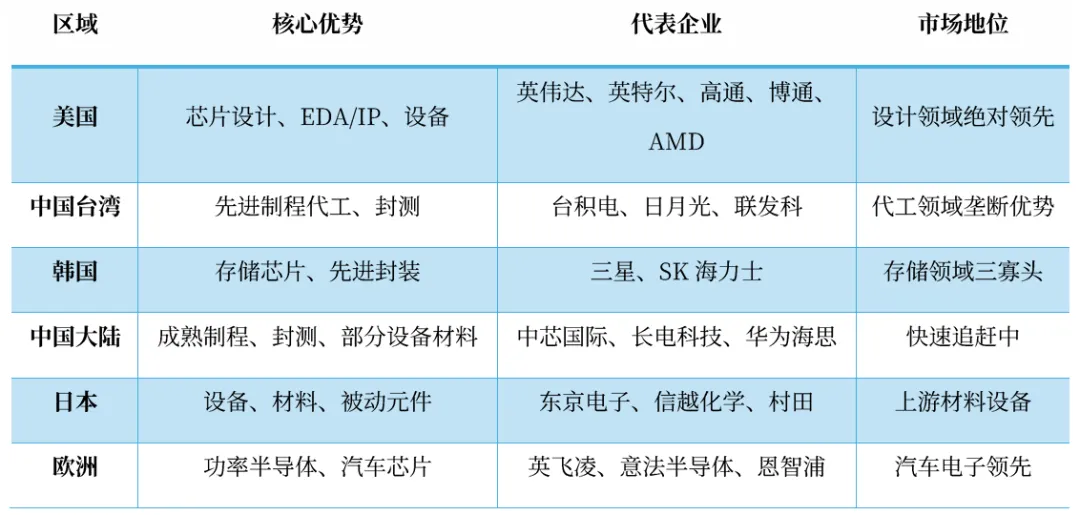

全球半导体市场竞争格局（制表-璭石）
4.2 中国半导体竞争格局
（1）设计领域：华为海思（已具备5nm芯片设计能力）、寒武纪（AI芯片）、韦尔股份（图像传感器）、兆易创新（存储芯片）等企业形成梯队。
（2）制造领域：中芯国际是中国大陆绝对龙头，已实现14nm制程量产，7nm技术取得突破；华虹半导体专注于特色工艺。
（3）封测领域：长电科技、通富微电、华天科技稳居全球前十，长电科技具备先进封装能力（FC、FoCoS等）。
（4）设备领域：北方华创、中微公司、拓荆科技等在刻蚀机、PVD、CVD等领域实现技术突破，但整体国产化率仍然偏低。
中国半导体竞争格局（制表-璭石）
第五章
重点公司分析
5.1 国外公司分析
（1）英伟达（NVIDIA）——AI算力霸主
在核心产品方面，Blackwell架构的出货量远超预期，第四季度贡献收入110亿美元，与此同时，英伟达在推理市场的需求仍具备较强韧性。
（2）台积电（TSMC）——先进制造之王
在技术层面，3nm制程占晶圆营收比重达24%，5nm为36%，7nm为14%，合计7nm以下先进制程比重达74%。2nm技术已在2025年第四季度顺利进入大批量量产。
分平台看，高性能计算（HPC）成为最大增长引擎，营收年增48%，占比达58%；智能手机平台占比29%。按地区划分，北美占75%，中国大陆占9%。
（3）英特尔（Intel）——转型中的复兴
数据中心与人工智能事业部（DCAI）全年营收169亿美元，同比增长5%，展现AI布局的初步成效。组织架构方面，公司已基本完成人员调整，员工总数缩减约15%，计划年底前控制在约75000人。
最具战略意义的是18A制程的突破——与ASML共同验证了先进光刻机的技术可行性，为高数值孔径极紫外光刻技术的规模化应用奠定基础。
（4）三星电子与SK海力士——存储双雄
三星代工业务市占率7.2%。值得注意的是，KB Securities预计以ASIC为主要客户的Samsung，2026年HBM总出货量将有望较2025年暴增3倍，达111亿Gb。
SK海力士主要得益于AI服务器对HBM的强劲需求。公司已投资19万亿韩元在韩国建设先进芯片封装厂，以巩固其在HBM市场的龙头地位。
（5）美光科技（Micron）——AI存储
在HBM市场，美光客户群已扩大至六家，HBM3E的2026年大部分产能价格已提前锁定。公司计划2026财年资本支出增加至约200亿美元，主要用于HBM和1-gamma工艺节点产能扩张。
（6）ASML（阿斯麦）——设备之王
截至2025年底，ASML的High-NA EUV设备已获得台积电、英特尔和三星18台订单，单价高达3.8亿美元。2026年EUV与High-NA EUV光刻机订单已全数排满，彰显先进制程赛道的长期景气度。
5.2 国内公司分析
（1）北方华创（002371.SZ）
公司概况：北方华创是国内最大的半导体设备平台型企业，也是国内唯一覆盖前道制造七大核心工艺（刻蚀、薄膜沉积、氧化扩散、清洗、离子注入、检测、封装）的设备龙头。
核心优势：
• 产品线最齐全的半导体设备平台
• 刻蚀机、PVD、氧化炉等核心设备已实现28nm以上制程覆盖
• 研发投入持续加大
（2）中芯国际（688981.SH/0981.HK）
公司概况：中芯国际是中国大陆规模最大、技术最先进的晶圆代工企业，提供0.35微米至7nm技术节点的晶圆代工与技术服务。
核心优势：
• 中国大陆唯一具备14nm以下先进制程能力的晶圆厂
• 成熟制程产能充足，28nm制程已实现稳定量产
• 客户覆盖华为海思、高通、博通等全球顶级芯片设计公司
（3）长电科技（600584.SH）
公司概况：长电科技是中国大陆最大的集成电路封装测试企业，全球排名前三，在先进封装领域布局深厚。
核心优势：
• 先进封装技术领先：具备FCCSP、FCBGA、FoCoS等先进封装能力
• 全球化布局：在韩国、新加坡等地设有研发中心
• 客户覆盖高通、博通、联发科、三星等全球顶级芯片设计公司
重点公司财务对比

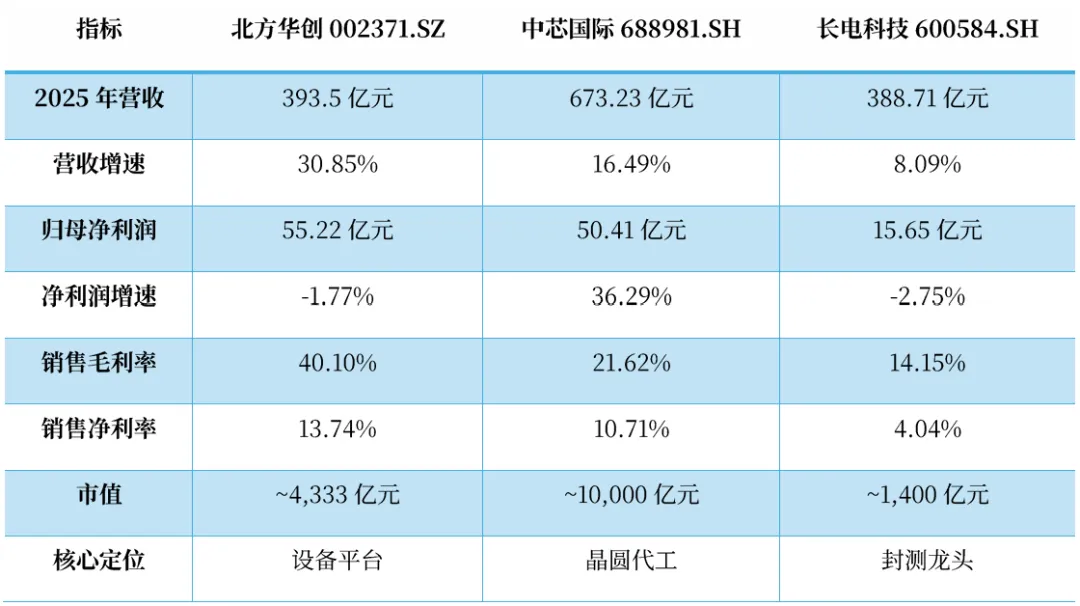

财务数据对比（制表-璭石）
第六章
行业趋势与投资分析框架
6.1 半导体行业关键趋势
6.1.1 AI驱动半导体超级周期
本轮超级周期的核心特征：
（1）需求结构转变：
·传统消费电子占比下降
·AI算力芯片成为核心引擎
·汽车电子和工业半导体三极驱动
（2）存储芯片超级周期：
·HBM带动产能结构性短缺
·DRAM/NAND供需缺口15年来最紧张
·存储合约价预计持续上涨至2027年
（3）量价齐升：
·Gartner预测2026年DRAM价格+125%，NAND+234%
·存储厂商利润率显著改善
6.1.2 摩尔定律的演进与突破

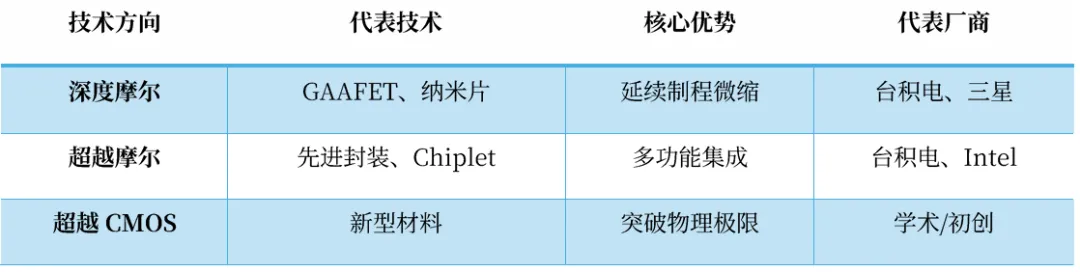

（1）后摩尔时代的技术路径
后摩尔时代技术路径（制表-璭石）
（2）华为"韬定律"
2026年5月，华为提出"韬(τ)定律"，核心思想是：
• 以“时间缩微”替代“几何缩微”
• 通过“逻辑折叠”在成熟工艺上实现等效先进性能
• 将先进封装、EDA、成熟制程推至芯片性能提升的核心地位
6.1.3 第三代半导体的崛起
（1）碳化硅（SiC）市场爆发：
• 2024年全球SiC器件市场：34亿美元
• 2026年预计：40-45亿美元
• 2030年预计：100-124亿美元
• CAGR：20-25%
（2）氮化镓（GaN）稳步增长：
• 2024年全球GaN功率器件市场：约20亿美元
• 2026年预计：30亿美元
• 主要应用：快充、数据中心电源、5G基站

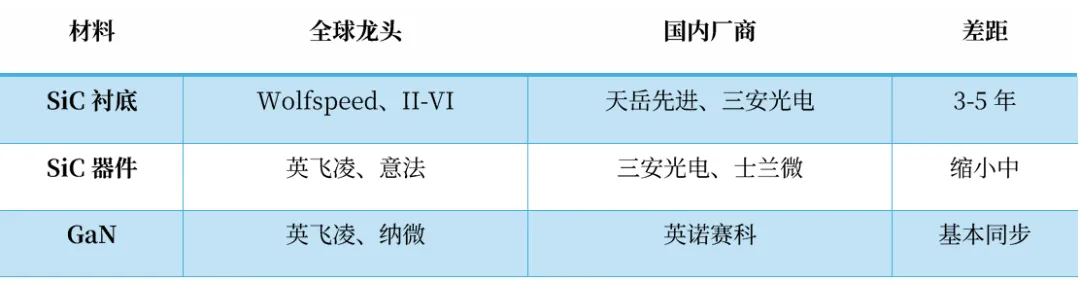

竞争格局：
竞争格局（制表-璭石）
6.2 投资分析框架
6.2.1 半导体行业研究框架
（1）供需周期分析
半导体行业具有明显的3-4年周期特征：

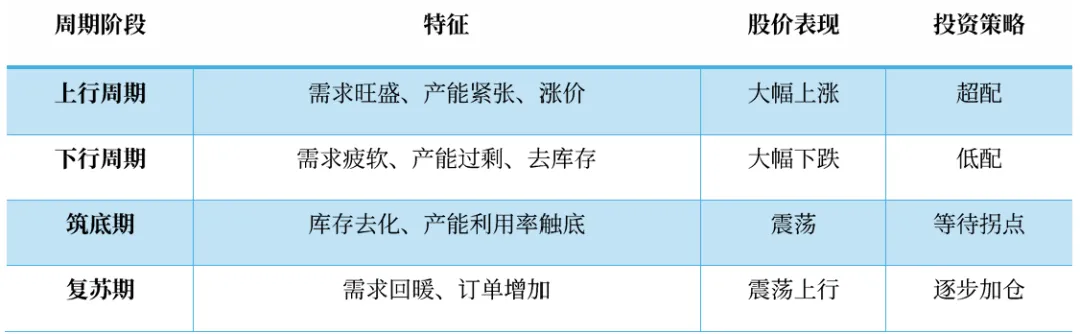

半导体供需周期分析（制表-璭石）
当前周期位置（2026年）：
• 存储芯片：上行周期，供需紧张
• 成熟制程：供需平衡，稳健增长
• 先进制程：产能紧张，涨价持续
• 整体判断：复苏周期深化，超级周期启动
（2）产业链景气度传导
①半导体产业链各环节的景气度传导遵循以下规律：
终端需求变化 → 芯片设计公司订单 → 晶圆代工厂产能 → 封测厂订单 → 设备和材料需求
传导周期：
• 终端→设计：1-3个月
• 设计→代工：1-2个月
• 代工→封测：0-1个月
• 封测→设备材料：2-4个月
②投资时钟：

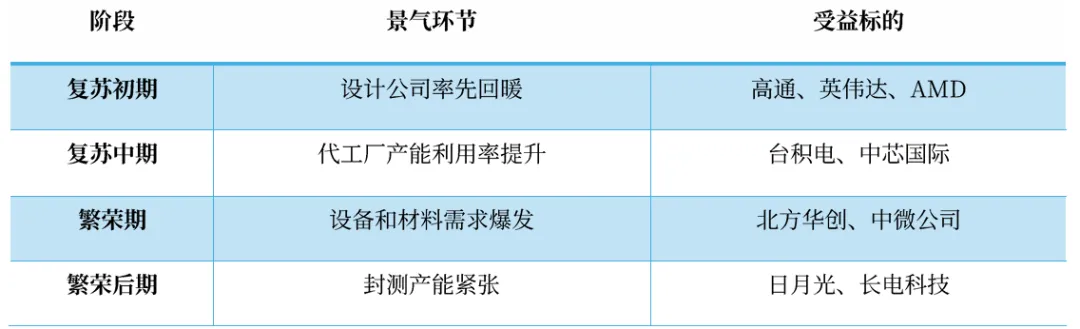

投资时钟（制表-璭石）
（3）估值方法论
PE估值（适用于成熟稳定企业）：
• 适用于：IDM、代工、封测
• 合理区间：15-30倍PE
• 溢价因素：技术领先、产能壁垒、客户粘性
PS估值（适用于成长型企业）：
• 适用于：芯片设计、设备、材料
• 合理区间：5-15倍PS
• 溢价因素：国产替代、赛道成长性
EV/EBITDA估值（适用于重资产企业）：
• 适用于：晶圆代工、封测、存储
• 合理区间：8-15倍EV/EBITDA
• 关注：产能利用率、折旧压力

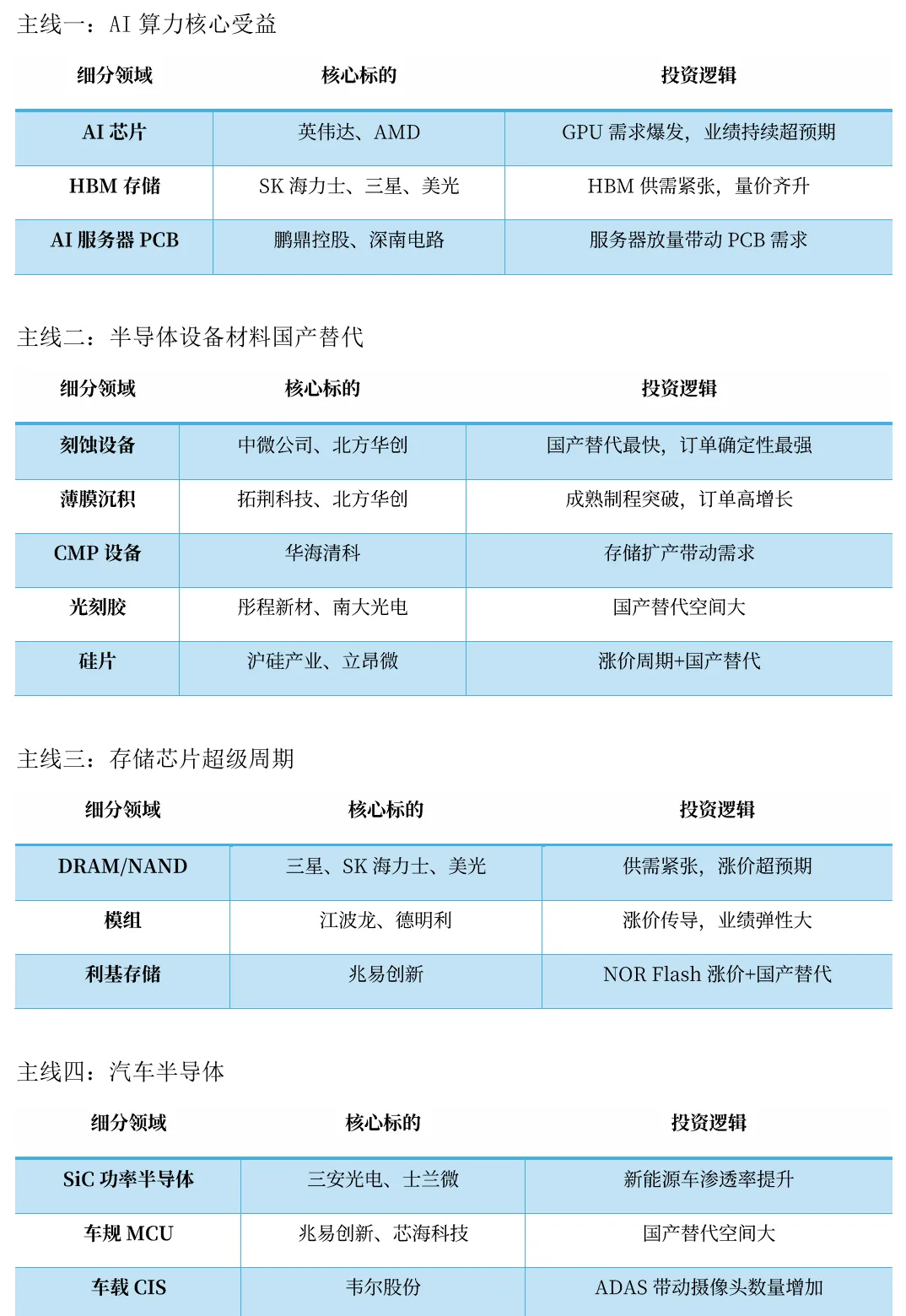

6.2.2 投资主线梳理
第七章
风险因素与结论
7.1 风险因素分析
7.1.1 周期性风险
半导体行业固有的周期性波动：
• 历史平均周期：3-4年
• 当前所处周期：上行周期的中后期
• 风险提示：若AI投资放缓或宏观经济衰退，存储芯片可能面临库存调整
7.1.2 地缘政治风险
出口管制升级风险：
• 美国可能进一步扩大对华半导体出口管制范围
• 设备材料国产化进程可能受扰
供应链重构风险：
• 全球半导体供应链区域化可能导致效率下降
• 重复建设可能带来产能过剩
7.1.3 技术迭代风险
技术路线不确定性：
• 先进制程研发投入巨大，失败风险存在
• Chiplet等新技术的标准化进程存在不确定性
设备替代风险：
• 若国产设备无法满足要求，可能影响扩产进度
7.1.4 竞争加剧风险
AI芯片竞争：
• AMD、英特尔、谷歌等持续追赶英伟达
• 自研芯片趋势可能影响GPU需求
代工竞争：
• 三星、Intel代工业务扩张，可能加剧成熟制程竞争
7.2 结论与展望
7.2.1 核心结论
（1）行业处于新一轮成长期：AI驱动半导体产业进入新的增长周期，2025-2026年行业景气度持续上行。
（2）国产替代是最大主题：外部压力加速国产替代进程，设备和材料端是最受益的细分领域。
（3）龙头企业具备长期价值：北方华创、中芯国际、长电科技等龙头企业具备技术积累和规模优势，有望分享行业成长红利。
7.2.2 投资建议
短期策略：关注受益于AI需求爆发的算力芯片产业链（GPU、HBM、先进封装）。
中期策略：关注国产替代加速的设备材料板块（刻蚀机、光刻胶、硅片）。
长期策略：配置具备平台型能力和垂直整合能力的龙头公司。
7.2.3 展望
（1）AI算力芯片持续紧缺：HBM、先进封装、先进制程需求将保持旺盛。
（2）产业垂直整合加速：平台型企业将发挥越来越重要的作用。
（3）区域化趋势明显：各国加强本土产业链建设，供应链格局重塑。
（4）新技术路线探索：Chiplet、GAA、碳纳米管等新技术将成为突破方向。

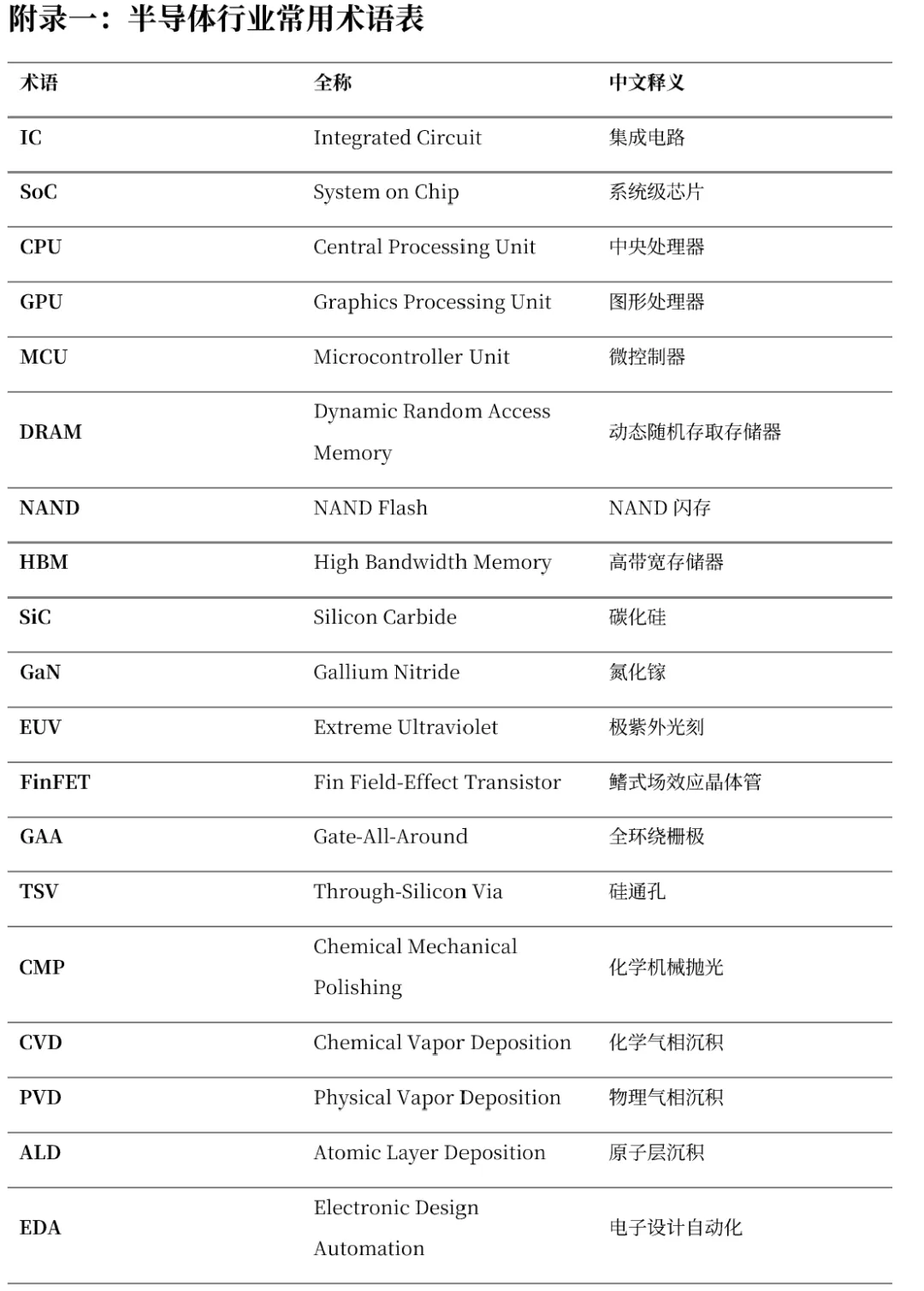

附录节选：
END
【免责声明】
本报告仅供参考，不构成任何投资建议。报告中的信息、数据和观点均来源于公开渠道，我们力求准确、完整，但不对信息的完整性和准确性做出保证。投资者据此投资，风险自担。半导体行业受技术迭代、宏观经济、地缘政治等多重因素影响，投资需谨慎。
