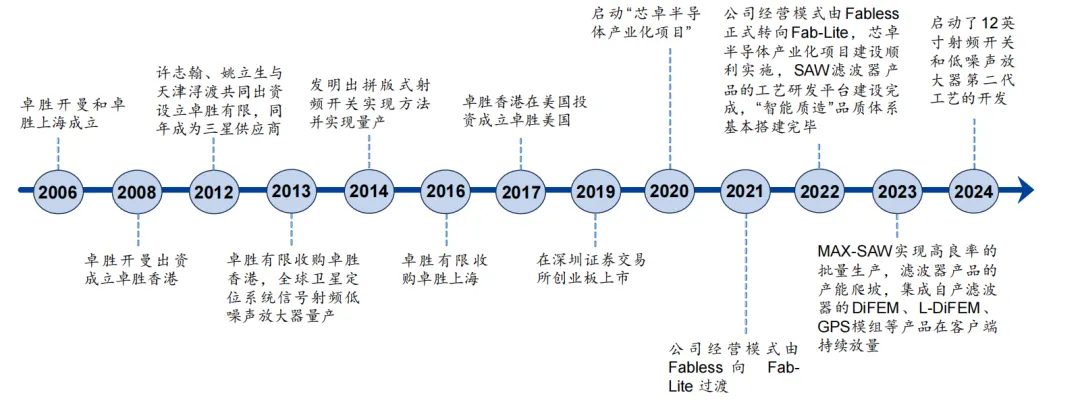

一、发展历程：
江苏卓胜微电子股份有限公司成立于2012年8月，总部位于江苏无锡，是国内射频前端芯片领域的龙头企业。公司于2019年6月在深圳证券交易所创业板上市，股票代码300782。
卓胜微的发展历程可以划分为三个阶段。第一阶段是Fabless模式下的快速成长阶段（2012-2019年）。公司以射频开关、射频低噪声放大器等分立器件起家，依托智能手机市场的高速增长，迅速成为国内射频芯片设计领域的领先企业。这一阶段，公司采用典型的Fabless模式，即只负责芯片设计，晶圆制造和封装测试全部委托给外部代工厂完成。
第二阶段是向Fab-Lite模式转型的准备阶段（2020-2024年）。2020年，公司启动芯卓半导体产业化建设项目，开始自建晶圆制造和封装测试产线。这一决策的背景是国内射频前端产业面临的外部环境变化：国际贸易摩擦加剧、晶圆代工产能紧张、供应链安全受到挑战。公司希望通过自建产线，实现关键制造环节的自主可控。
第三阶段是Fab-Lite模式的深化实施阶段（2025年至今）。公司完成了从Fabless向Fab-Lite的转型，形成了“自主生产为主、委外代工为辅”的经营模式。2025年，芯卓半导体产业化项目取得重要进展：6英寸滤波器晶圆生产线实现单月15,000片产能目标；12英寸晶圆生产线实现快速爬坡并步入稳定生产阶段；先进封装产线实现规模化量产。
二、股权架构与管理团队

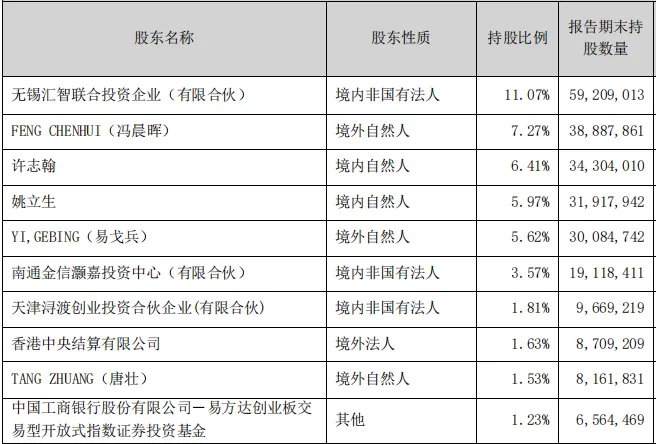

1. 股权架构
截至2025年12月31日，公司无控股股东。公司实际控制人为许志翰、FENG CHENHUI（冯晨晖）、TANG ZHUANG（唐壮）三位一致行动人，合计共同控制公司31.90%的表决权。
无锡汇智联合投资企业（有限合伙）：持股11.07%，为公司第一大股东，许志翰为汇智投资的唯一普通合伙人及执行事务合伙人。
FENG CHENHUI（冯晨晖）：持股7.27%，任公司董事、副总经理。
许志翰：持股6.41%，任公司董事长、总经理。
姚立生：持股5.97%，任公司董事。
YI GEBING（易戈兵）：持股5.62%，与TANG ZHUANG（唐壮）为一致行动人。
2026年2月，许志翰与ZHANG YU（张昱）解除婚姻关系，许志翰将其直接持有的17,152,005股（占总股本3.21%）分割至ZHANG YU名下。此次权益变动后，许志翰的持股比例有所下降，但其实际控制人地位未发生变化。

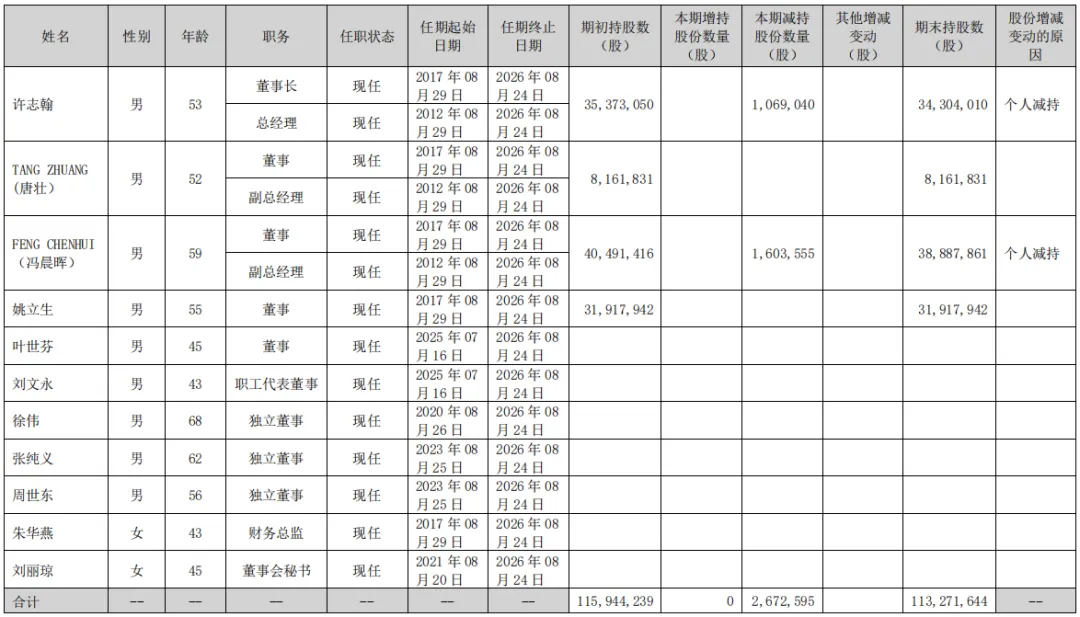

2. 管理团队
公司管理团队具有深厚的技术背景和行业经验。
许志翰，1972年出生，现任公司董事长、总经理。清华大学计算机科学与技术专业学士、硕士研究生，美国圣克拉拉大学电子工程专业硕士研究生。2006年7月至今任卓胜微电子（上海）有限公司董事长、总经理。许志翰同时担任江苏芯卓投资有限公司执行董事、总经理等职务。
TANG ZHUANG（唐壮），1973年出生，美国籍，现任公司董事、副总经理。北京大学物理学专业学士，美国伊利诺伊大学香槟分校电子工程专业硕士、博士。2006年7月至2012年8月任卓胜微电子（上海）有限公司工程副总裁。
FENG CHENHUI（冯晨晖），1966年出生，美国籍，现任公司董事、副总经理。清华大学电子工程专业学士、硕士研究生。2006年7月至今任卓胜微电子（上海）有限公司董事，2012年8月至2016年9月任公司首席技术官。
叶世芬，1980年出生，2025年7月由监事转任董事。浙江大学应用电子技术专业学士、电路与系统专业硕士研究生。现任无锡芯卓湖光半导体有限公司董事、总经理。
刘文永，1982年出生，2025年7月由职工代表监事转任职工代表董事。南京大学物理学专业学士，中科院上海技术物理研究所微电子学与固体电子学专业硕士研究生。现任公司研发副总裁。
管理团队的变动反映了公司战略的调整：叶世芬和刘文永分别从监事岗位转任董事岗位，体现了公司对生产运营和技术研发的重视程度提升。
三、主营业务及主营产品

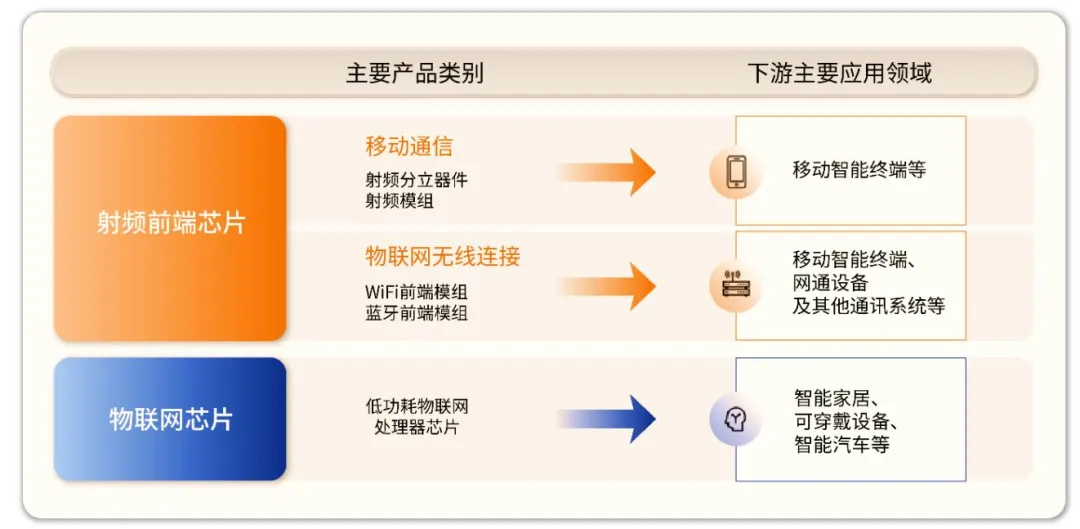

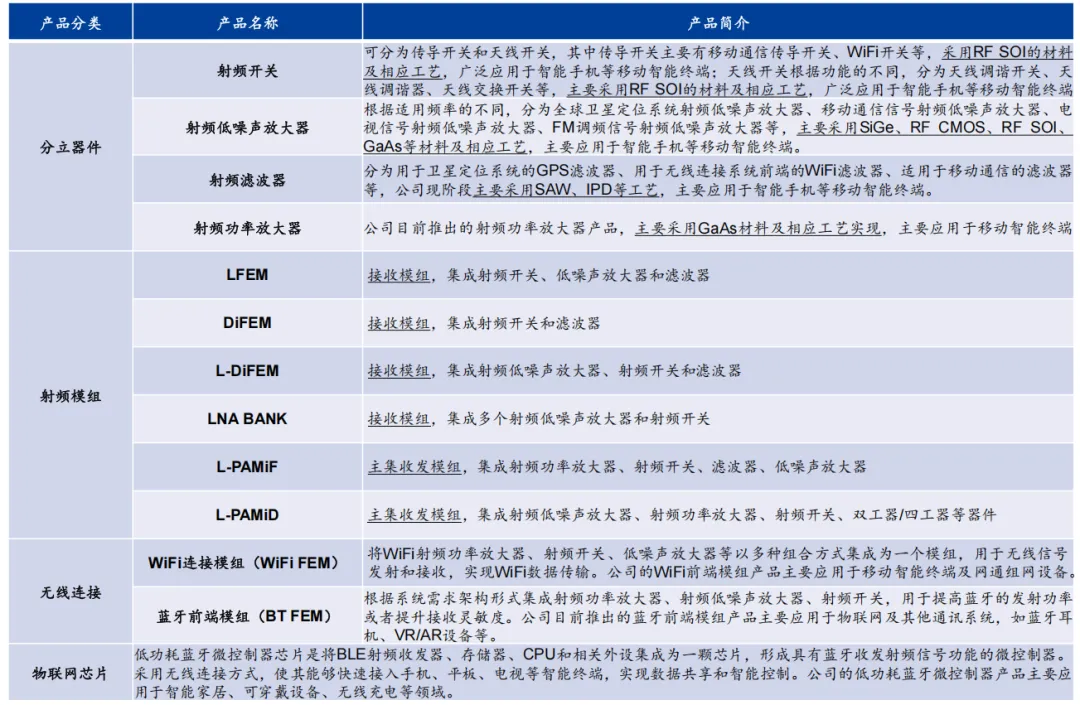

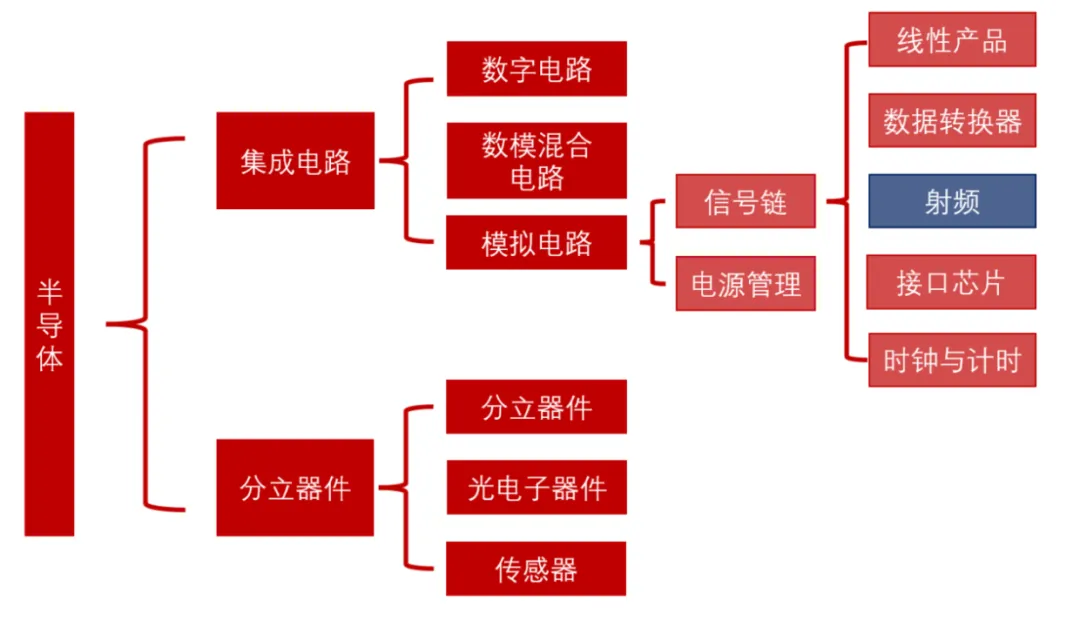

公司专注于射频集成电路领域的研究、开发、生产与销售，主要产品分为射频前端芯片和物联网芯片两大类。

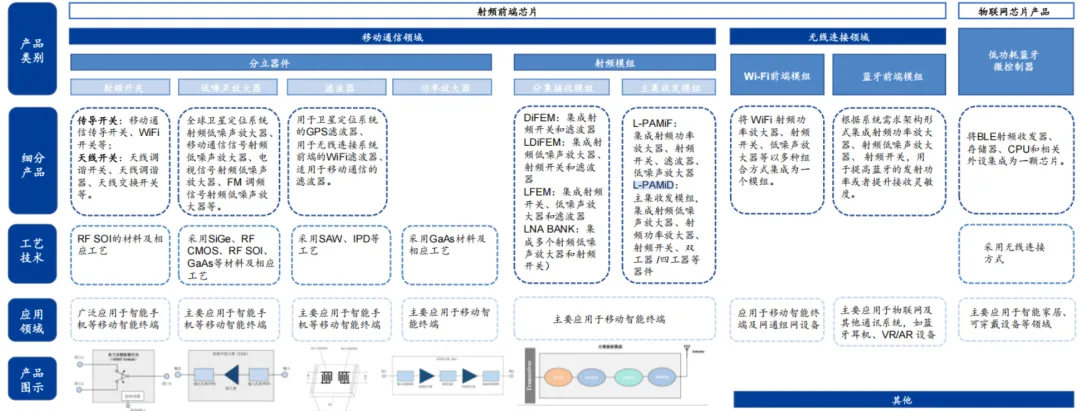

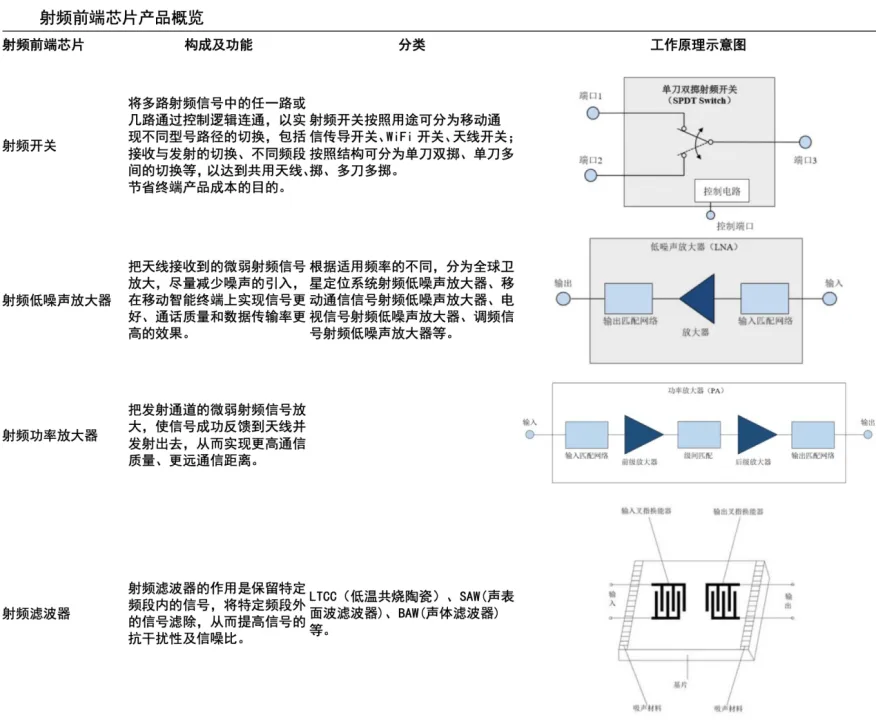

1. 射频前端芯片
射频前端芯片是无线通信系统的核心组件，负责射频信号的收发、放大、滤波和切换。
分立器件，公司产品包括：
射频开关（传导开关、天线开关）：采用RF SOI工艺，用于信号路径切换和天线调谐。
射频低噪声放大器：采用SiGe、RF CMOS、RF SOI、GaAs等工艺，用于微弱信号放大。
射频滤波器：采用SAW、IPD等工艺，用于信号滤波，现阶段以SAW工艺为主。
5G 射频模组中滤波器的分类
射频功率放大器：采用GaAs工艺，用于发射信号放大。
射频模组，公司将两种及以上功能的分立器件集成为模组，产品包括：
DiFEM（接收模组，集成开关和滤波器）
L-DiFEM（接收模组，集成低噪声放大器、开关和滤波器）
L-PAMiD（主集收发模组，集成低噪声放大器、功率放大器、开关、双工器等）
LFEM（Sub-6GHz接收模组）
LNA BANK（接收模组，集成多个低噪声放大器和开关）
WiFi FEM（WiFi前端模组）
GPS模组（集成低噪声放大器和滤波器）
2. 物联网芯片
低功耗物联网处理器芯片是将BLE（低功耗蓝牙）、UWB（超宽带）或SLE（星闪）等短距射频收发器、存储器、CPU和相关外设集成为一颗芯片的SoC产品，主要应用于智能家居、可穿戴设备、智能汽车等领域。
四、射频前端芯片技术及市场发展趋势
射频前端芯片技术
1. 高度集成化
射频前端芯片正从分立器件向系统化集成方向演进。通信频段持续扩展，5G NR频段数量远超4G，而终端设备内部空间日益压缩。异质集成技术成为实现跨工艺协同的有效路径，先进封装技术（如SiP、3D集成）通过多层堆叠与异构互联，显著缩减射频模组面积。模组化趋势正从无源/有源器件的集成，向包含可重构与自适应能力的智能射频前端系统级解决方案演进。
2. 低功耗化
新材料的应用正在重构射频器件的能效边界。为满足可穿戴等多元化设备的严苛续航要求，射频前端芯片需要在降低运行功耗的同时保持较高的性能表现。未来通信技术向更高频段突破，需要在各指标间实现平衡。
3. 多元化
射频前端技术的应用正从单一通信模块向多场景智能感知中枢转型。通过对射频信号的感知，实现对射频前端的自适应控制，满足汽车电子、卫星通信、AI端侧等不同场景下对通信、感知链路的智能控制需求。WiFi从个人中心向智能家居环境再到工业自动化领域拓展，WiFi7技术逐步成熟，WiFi8的开发和商用日程已经开始明确。
射频前端市场发展趋势

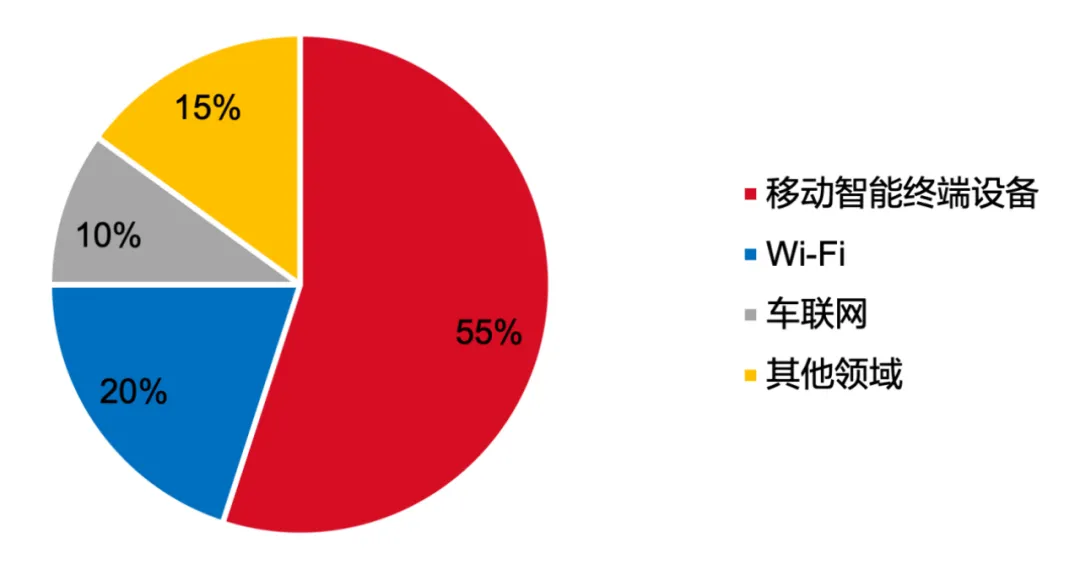

射频前端应用领域
1. 差异化、特色化的需求演进
射频前端行业正迎来更多发展机遇。通信技术制式更迭、卫星通信领域逐步探索、终端机型轻量化与多元化变化不断演进。市场需求从智能手机向更广泛领域拓展：物联网与智能终端推动射频前端向低功耗方向发展，汽车电子随智能驾驶与网联化升级释放大量需求。

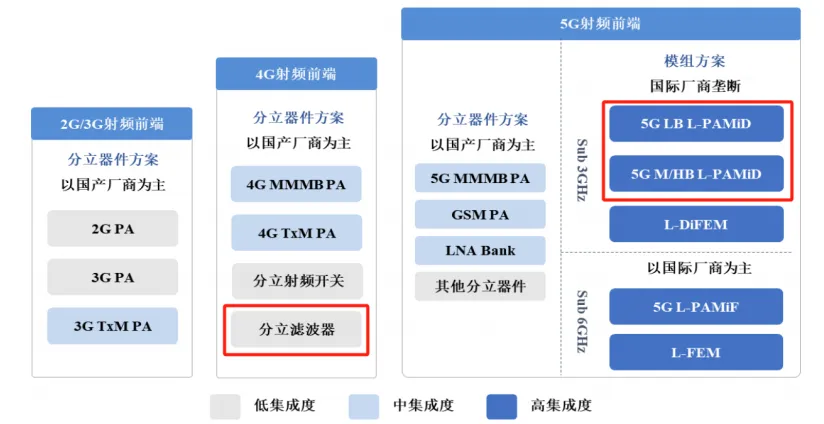

2. 集成化、模组化趋势持续
在射频前端方案的演进过程中，通信协议升级推动射频前端器件复杂性提升，而移动终端设备内部留给射频前端芯片的空间逐渐减少。5G发展进入后半程，通信制式的发展将对射频无线通信网络能力提出更高要求，向高集成化、低成本化与定制化并行方案演进。
3. 国产化、高端产品替代演进
全球射频前端芯片市场集中度较高，国内自给率较低。5G技术的快速渗透以及应用领域拓展，市场对高性能射频前端产品的需求正迅速扩大。射频前端的国产化替代将带动国内相关产业链的协同发展，包括芯片设计、半导体制造、封装测试、材料研发等环节。
4. 6G、卫星通信与AI应用共振
随着6G通信技术向高频段、大带宽、低时延方向演进，将持续驱动射频前端产品在架构、集成度及性能上实现全面升级。卫星通信在智能终端的普及、人工智能在消费终端、端侧智能及汽车电子领域的深度应用，进一步拓宽射频芯片的应用场景。
六、重要产品或技术进展
1. 全国产供应链L-PAMiD产品
这是业界首款实现全国产供应链的L-PAMiD模组（主集收发模组）。该产品深度整合了公司自产的核心器件：依托6英寸晶圆产线自产的MAX-SAW滤波器，以及12英寸晶圆产线自产的射频开关、低噪声放大器。公司已推出支持多种主流架构的L-PAMiD解决方案，产品在多家头部品牌客户成功完成导入，并已进入大规模批量出货阶段。
2. WiFi连接模组产品
WiFi7模组产品已实现规模化量产，并凭借性能优势在客户端保持快速增长态势。WiFi8产品研发进展顺利，有望在2026年量产。
3. 短距通信感知系统产品
车规超宽带UWB芯片进入量产阶段，客户推广导入中。蓝牙6.0CS与星闪双模测距芯片持续研发中。
4. 基于SAW的覆膜封装工艺（SLM）
SLM（Strip Lamination Module）工艺省略了SAW裸片晶圆级空腔封装的步骤，在模组封装环节直接完成空腔成型与封装作业，具备高集成度、小型化、低成本的核心特质。公司已完全掌握SLM模组封装核心技术，已在L-PAMiD系列产品实现技术突破并大规模出货。
5. 特种工艺进展
BCD工艺方面，公司已逐步掌握BCD（双极-CMOS-DMOS）工艺核心技术，为产品多元化布局与高端化升级提供技术保障。
GaAs工艺方面，公司已突破并掌握GaAs（砷化镓）半导体工艺技术，该工艺适用于5G/6G射频前端、卫星互联等高端应用场景。
异构集成工艺方面，公司相关技术成果已在业务中取得实质性进展，先进集成工艺已实现技术落地和闭环。
七、产能规划及布局
公司通过芯卓半导体产业化项目，构建了三大工艺技术平台。
1. 6英寸晶圆生产线
6英寸滤波器晶圆生产线针对特种材料工艺进行平台建设。报告期内，产品品类已实现全面布局，具备双工器/四工器、单芯片多频段滤波器等分立器件的规模量产能力。集成自产滤波器的DiFEM、L-DiFEM、GPS、WiFi模组等产品成功导入多家品牌客户并持续放量。L-PAMiD产品从小批量出货进入大规模交付阶段。截至报告期末，6英寸晶圆生产线已实现单月15,000片的产能目标。
2. 12英寸晶圆生产线
12英寸硅基技术平台生产线致力于异质材料及特种工艺的能力拓展。报告期内，12英寸产线实现产能快速爬坡并步入稳定生产阶段。射频开关和低噪声放大器等产品已在第二代技术平台上完成多产品验证并实现稳定产出，并开启第三代技术平台的技术路径探究和研发工作。基于自有产线能力设计并产出的射频传导开关、天线调谐开关、低噪声放大器等及集成的相关模组已陆续通过客户的导入验证。产线良率和产品良率均已达到行业第一梯队水平。
3. 先进封装生产线
公司重点投资并构建了射频前端领域先进的封装工艺技术平台，依托12英寸晶圆的异构集成平台，着力打造模组化解决方案。截至报告期末，部分采用先进封装技术的产品已实现规模出货。
八、核心竞争力分析
1. 研发优势：设计+工艺双轮驱动
公司基于芯卓资源平台，构建了区别于传统Fabless模式的综合研发体系，将研发创新的边界延伸至材料、工艺、器件、制造、封测的全链路协同创新。公司产品已覆盖RF CMOS、RF SOI、SiGe、GaAs、IPD、SAW、压电晶体等各种材料及工艺，在Fab-Lite转型过程中逐步积累了IPD、SAW、SOI、BCD、异构集成等核心技术矩阵和生产制造能力。
2. 产品优势：全品类产品矩阵
公司已构建起覆盖多元技术领域与应用场景的完整射频前端产品体系，产品形态从分立器件到高集成度模组持续丰富。滤波器模组、PA模组等系列产品成功导入多家品牌客户并持续放量。公司已具备全国产供应链自主可控供应能力，从材料、工艺、器件到制造、封测，核心环节均实现自主可控。
3. 人才优势：复合型团队
公司构建了覆盖芯片设计、工艺研发、晶圆制造到封装测试的全链条复合型人才团队。截至2025年12月31日，公司研发人员749人，占总员工比例32.55%。其中博士12人，硕士602人。
4. 客户优势：深度绑定核心客户
公司客户群体覆盖安卓系统主流品牌厂商。依托芯卓资源平台带来的自主可控供应能力、稳定交付表现，公司在与国内外核心客户的长期合作中积淀了深厚的品牌信任。
5. 战略平台优势：Fab-Lite模式
公司深度挖掘Fab-Lite模式的潜力，打造集设计、研发、工艺、器件、材料和集成等技术于一体的资源平台。关键制造环节实现自主可控，对外依赖程度与供应链风险显著降低。
九、射频芯片市场竞争格局
全球射频前端市场发展核心驱动来自5G深化、高端手机射频价值量提升，以及汽车电子/物联网/卫星通信等新场景放量。
（1）全球规模：2025年295.62亿美元，同比+9.89%。预计2026年全球约330亿美元（+11.6%）
（2）中国市场：2025年1150亿元，占全球约35%，为最大单一市场。预计2026年中国约1300亿元（+13%）
（3） 终端价值量：5G手机单机射频BOM约30美元（较4G翻倍），高端旗舰更高。
（4） 结构占比：手机射频约85%，基站约12%，Wi-Fi/物联网/汽车等约3%。
（5）增长引擎：5G-A商用、手机高端化、基站升级（8T8R/16T16R）、FWA/物联网/汽车电子放量。
国际巨头：高通、博通、Skyworks-Qorvo（2025年10月合并）、村田等合计占70%+份额。博通在苹果供应链份额第二（33%，仅次于高通）；Skyworks-Qorvo整合后聚焦高端模组与基站射频，退出中低端安卓市场。

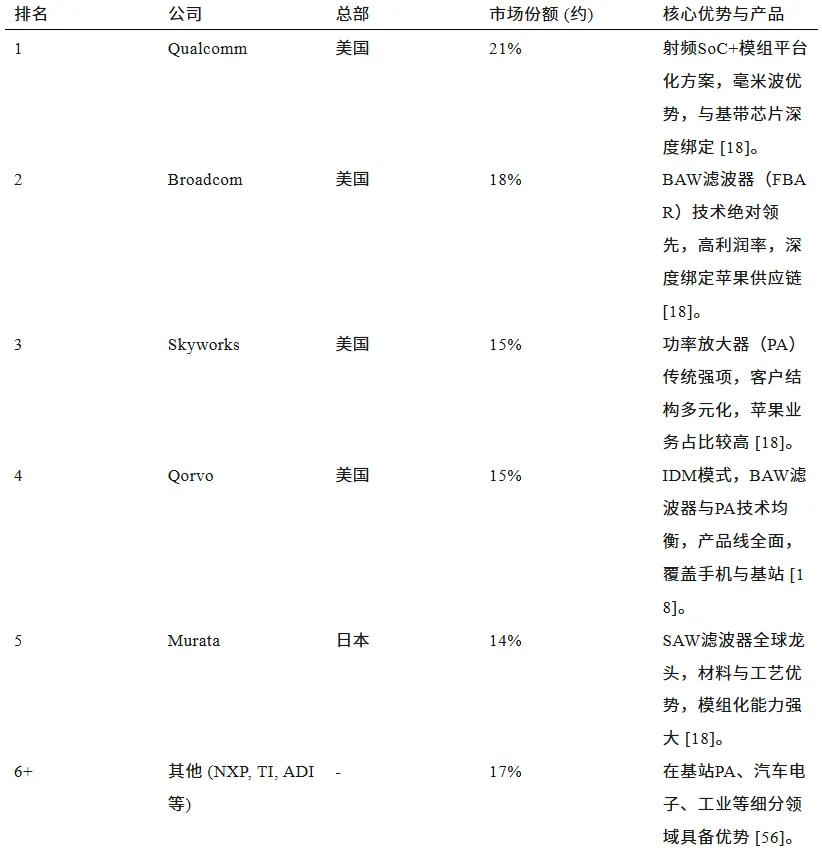

2024年全球射频前端市场份额（基于Yole数据）

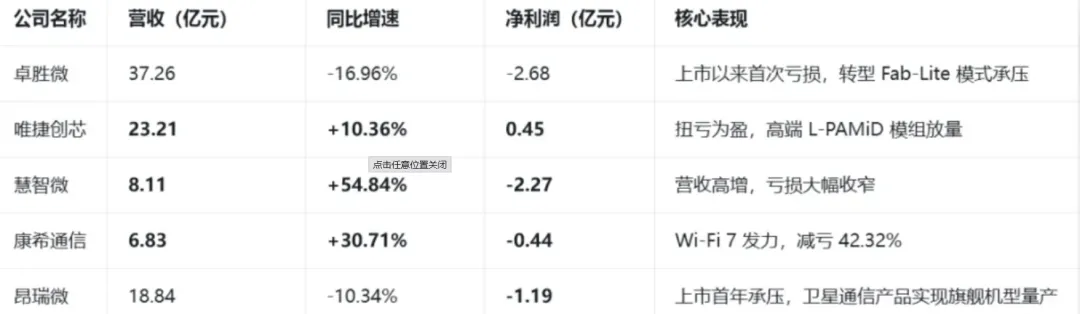

国内突围：卓胜微（开关全球市占约50%，模组收入占比44.35%）、唯捷创芯、慧智微电子、康希通信科技、昂瑞微等在开关、LNA、中低端PA及Sub-6GHz模组突破，国产替代加速。
十、经营状况：2025年度财报解读

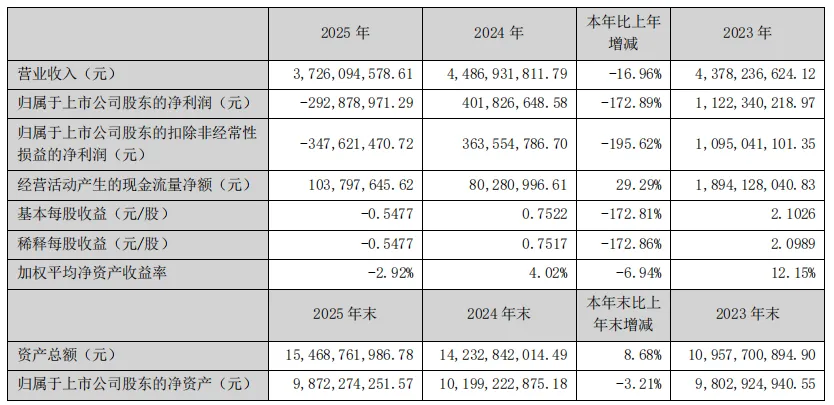

1. 核心财务数据
2025年度，公司实现营业收入37.26亿元，同比下降16.96%；归母净利润-2.93亿元，同比下降172.89%；扣非归母净利润-3.48亿元，同比下降195.62%。
这是公司自上市以来首次出现年度亏损。

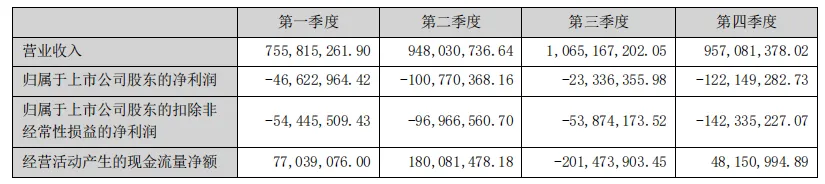

2. 季度表现
四个季度均为亏损状态，Q2和Q4亏损幅度较大。
3. 产品收入结构
射频分立器件：19.45亿元，占比52.19%，同比下降22.49%
射频模组：16.76亿元，占比44.97%，同比下降11.20%
其他收入：1.06亿元，占比2.84%
射频分立器件收入降幅大于射频模组，反映公司产品结构正在从分立器件向模组化方向演进。
4. 毛利率变化
综合毛利率：25.67%，同比下降13.82个百分点
射频分立器件毛利率：26.23%，同比下降15.95个百分点
射频模组毛利率：24.37%，同比下降11.90个百分点
毛利率大幅下滑的主要原因：公司正处于向Fab-Lite模式深度转型阶段，自建产线初期规模效应尚未形成，单片晶圆成本较高，设备折旧压力较大。
5. 费用情况
销售费用：4,463万元，同比下降21.16%
管理费用：1.72亿元，同比下降4.93%
研发费用：8.67亿元，同比下降13.06%
财务费用：5,208万元，同比上升143.60%，主要系新增借款利息所致
研发费用占营业收入比例达23.26%，较2024年的22.22%进一步提升，显示公司研发投入强度持续加大。
6. 存货与减值
截至2025年末，存货账面价值33.22亿元，较期初增长31.79%。存货跌价准备7.27亿元，较期初的5.49亿元增加1.78亿元。存货规模持续扩大，主要原因是公司向Fab-Lite转型过程中，大量产品从委外代工转向自有产线制造，原材料及在制品增加所致。
7. 资产结构
总资产：154.69亿元
固定资产：62.58亿元，占比40.45%
在建工程：20.29亿元，占比13.11%
货币资金：16.48亿元，占比10.65%
存货：33.22亿元，占比21.48%
固定资产和在建工程合计占公司总资产比例超过50%，显示公司已成为重资产运营模式。
8. 现金流
经营活动现金流净额：1.04亿元，同比增长29.29%
投资活动现金流净额：-8.10亿元
筹资活动现金流净额：8.51亿元
经营现金流为正但净利润为负，主要差异来自存货增加和折旧摊销等非现金支出。筹资活动现金流净额较大，主要系公司完成定向增发募集资金所致。
9. 经营业绩下滑原因分析
公司年报披露，业绩变动主要系以下因素影响：
第一，在向Fab-Lite模式转型过程中，大量产品正逐步从委外代工转向自有产线制造，供应链的重构使得相关工艺产品的产出时间和效率受到影响。
第二，全球高端市场仍由美国和日本的大型跨国企业主导，国内众多射频前端厂商聚焦于同质化严重的中低端产品领域，本土竞争日趋激烈。同时存储芯片周期性涨价使得下游消费电子行业增长态势不及同期。
第三，AI算力、存储芯片等爆发式增长导致与公司重叠的供应环节紧张。
第四，消费电子终端产品换机周期持续拉长，射频前端整体解决方案的迭代速度不断加快，下游终端客户备货周期规模有所调整。
十一、研发投入
1. 研发投入规模
2025年度，公司研发投入8.67亿元，占营业收入比例23.26%。2023年至2025年，研发投入占营业收入比例分别为14.37%、22.22%和23.26%，呈逐年上升趋势，彰显了公司面向长远发展的战略决心。
2. 研发人员
截至2025年末，研发人员749人，占员工总数比例32.55%。研发人员中，本科321人、硕士362人、博士12人。30岁以下研发人员494人，占比66%，显示公司研发团队较为年轻化。研发人员较上年同期减少148人，同比下降16.50%，主要系公司优化研发团队结构所致。
3. 主要研发项目
4. 研发成果
截至2025年末，公司累计取得专利170项，其中国内专利168项（含发明专利95项）、海外专利2项（均为发明专利）；累计取得集成电路布图设计13项。2025年度新增专利申请152项，其中发明专利109项、实用新型专利43项，新增申请主要集中于射频滤波器产品等高端模组核心领域。
十二、重大事件
实控人离婚风波
2026年2月11日，卓胜微实际控制人之一、董事长许志翰与张昱离婚，将其直接持有的1715.2万股（市值约12.89亿元）分割过户给张昱。2023年6月，公司另一实控人唐壮与易戈兵解除婚姻关系，唐壮将其持有的3275.74万股股份转让给易戈兵，当时市值约34亿元。
尽管张昱已将所获股份的表决权等非财产性权利委托给许志翰行使，实控人共同控制的表决权比例仍维持在31.90%，但离婚协议约定张昱每年可出售股份不超过其持股总数的10%，而许志翰在担任董事、高管期间每年转让股份不超过其持股总数的25%。这意味着未来数年可能有大量股份陆续进入二级市场，对股价形成潜在压力。
高管减持
2025年6月，在公司业绩下滑、股价承压的背景下，实控人许志翰、冯晨晖通过大宗交易和竞价交易方式减持股份，其中许志翰累计减持约102.9万股，冯晨晖累计减持约160.05万股。这一减持行为进一步引发了市场对公司前景的担忧。
股东减持延迟披露
公司股东无锡汇智联合投资企业因未及时披露股份变动情况，于2025年9月收到江苏证监局警示函。经查，2022年9月至2024年12月期间，该企业因主动减持及被动稀释导致持股比例变动达到1%，但迟至2025年8月才披露。公司解释为“程序性瑕疵”，但此类信披问题已损害了公司的治理形象。
十三、公司未来展望
1. 2026年度经营计划
公司以“射频夯实基础+工艺平台能力释放+多元赛道拓展”为2026年战略核心。

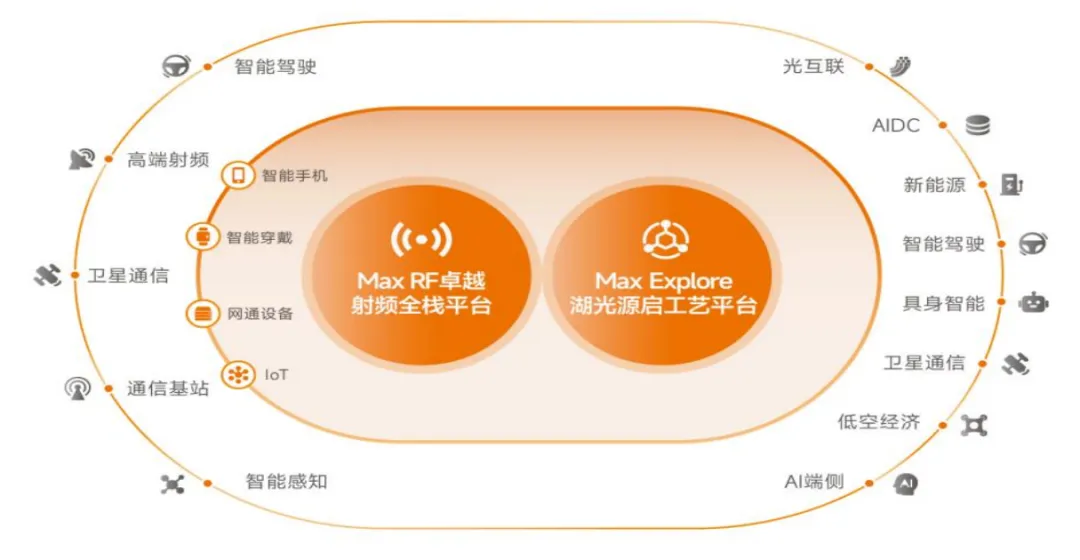

在射频主业端，依托MaxRF卓越射频全栈平台，聚焦高端L-PAMiD、滤波器模组等产品规模化放量，深化全栈射频技术自主可控，拓展车载、工业等非手机市场。前瞻布局6G、AI射频技术，不断提升射频产品的高集成、高性能能力。
在工艺与新赛道端，依托MaxExplore湖光源启工艺平台，释放芯卓RF SOI、化合物半导体技术等特色工艺能力，赋能工艺平台向光通信、低功耗智能等领域延伸。构建“设计+制造+封测”全链条竞争力。
2. 公司面临的风险
经济增速放缓和行业发展波动的风险。公司主营产品主要应用于智能手机等移动智能终端，不可避免受到宏观经济波动的影响。
市场竞争及利润空间缩小的风险。国际方面，Skyworks、Qorvo等公司拥有较强的资金及技术实力；国内方面，同质化产品竞争导致市场价格下降、行业利润缩减。
技术与产品迭代滞后的风险。若公司未能精准研判人工智能技术的演进趋势，研发投入方向滞后，或将面临产品能力与市场需求脱节的风险。
供应链交付风险。若贸易政策发生不利变化，或主要供应商供货出现中断或减少，将对公司的生产经营能力造成不利影响。
高端生产制造的风险。公司已进入高端智能制造领域，需要在研发、工艺、制造等环节持续不断地进行资金投入，如不能获取足够的经营收益，或融资渠道、规模受限，将对公司业务发展和经营效益产生不利影响。
3. 长期发展逻辑
卓胜微的长期发展逻辑建立在Fab-Lite模式的成功实施之上。公司通过自建产线，掌握核心工艺的自主研发与制造能力，实现关键环节自主可控。在技术实现层面，公司重点提升高性能SOI、覆膜封装等工艺的成熟度与规模化应用能力。产品方面，提供高度定制化、高集成度、低功耗、高效率的差异化射频前端解决方案。市场拓展上，以成熟业务为根基，积极切入高增长新兴应用场景。
公司在2025年完成定向增发，募集资金34.62亿元，为后续业务拓展提供资本支撑。此次定增的顺利完成，将助力公司持续优化资本运作，加速实现长期战略目标。
卓胜微正处于从Fabless向Fab-Lite转型的关键时期。2025年的财务亏损是转型阵痛的体现，而非公司核心竞争力的衰减。自建产线带来的折旧压力、供应链重构的短期影响、行业竞争加剧的多重因素叠加，导致公司出现上市以来首次亏损。但从中长期视角看，公司通过芯卓项目构建的自主工艺平台，正在形成差异化的竞争壁垒。L-PAMiD等高端模组产品的全国产化突破、WiFi7/WiFi8产品的代际布局、UWB等新兴产品的量产导入，均为公司未来增长储备了潜在动能。2026年，随着产能利用率提升、高端产品放量、折旧压力逐步消化，公司有望实现业绩修复。
