华为韬(τ)定律研究报告:从“面积缩微”转向“时间缩微”的半导体新范式(附下载)
一、突破平面物理边界的逻辑折叠架构
“韬（τ）定律”：从“空间”到“时间”的范式转换
重新定义度量衡： 尺寸微缩仅是压缩时间的手段。半导体进步的本质 指标不是晶体管面积，而是特征时间常数 τ 的系统性降低。

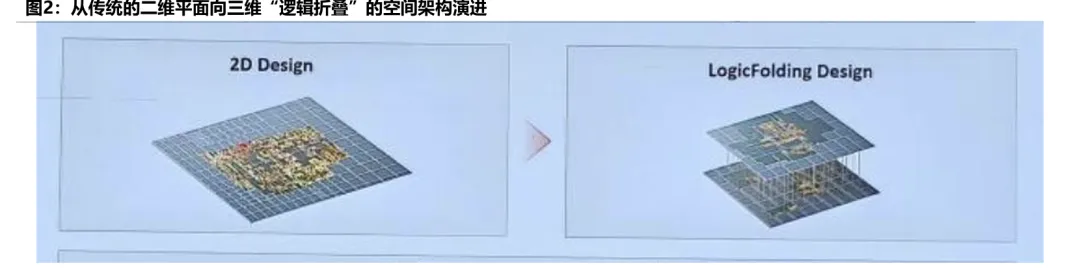

逻辑折叠：组合逻辑的3D重构
将关键路径的门电路分布在垂直堆叠的有源层上，并通过超细间距混合键合进行连接。 ü信号线长度缩短，寄生RC减少，时钟偏斜更小，芯片在同一设备节点上能够以更高的时钟频率工作。

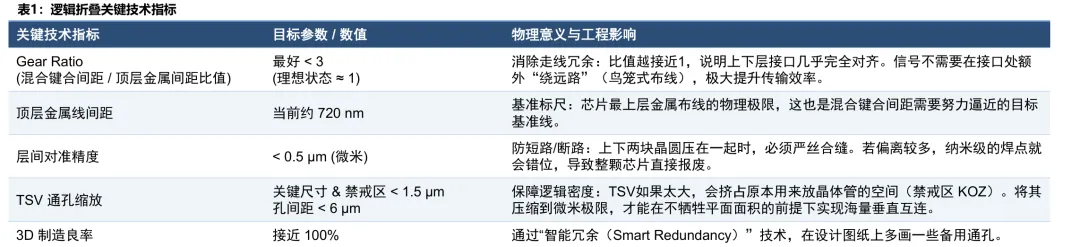

EDA工具重构：现有的2D EDA设计流无法处理复杂的垂直时序闭合，需全新的3D布局布线与提取算法支撑。3D标准单元表征：需对逻辑单元库进行三维物理建模，精细化管理层间寄生参数对信号的影响。 对准精度：上下层晶圆键合精度需达到0.5μm以下，以防止数以亿计的纳米级焊点错位。热密度与热力学挑战：深层逻辑单元产生的热量难以有效散出，进而引发晶体管阈值电压漂移、漏电流增加，甚 至直接导致热击穿。隐蔽缺陷检测：在键合前确保每一层硅片都是100%良率的KGD，需要研发高通量、非破坏性的三维透视检测技 术以在不破坏薄膜层的前提下，找到隐蔽界面中的缺陷。Kirin 2026版本中使用的LogicFolding技术方案采取了保守的设计策略： 在未来十年，LogicFolding 预计将从局部关键路径折叠演进为全规模、多层折叠 以及TSV连接点从顶层金属下移至M6层，释放了超过30%的高层布线资源。从2026年到2035年，晶体管密度预计将提升至400MTr/mm²以上。在高性能计算与AI高频通信的极限需求下，传统2.5D封装的微凸点（μBump）间距已触及物理互连密度的天花板，成为制约系 统整体能效的‘互连墙’。系统3D封装的出现，通过引入背面供电（BSPDN）及ALD原子级沉积工艺，重构了芯片垂直互连 的物理边界，将I/O密度提升了两个数量级。芯片集成维度向Z轴延伸，检测技术需要面临着从静态表面观测向深层隐蔽探伤、以及从单点电学验证向多物理场动态模拟 的深刻变革：隐藏界面缺陷：混合键合完成后，连接界面被深埋在硅层内部。传统光学检测（AOI）完全失效，缺陷变得“不可见”。KGD 预检测压力：3D堆叠中任何一层失效即全盘报废。必须在键合前确保每一层 Die 是 100% 合格，但超细间距下探 针测试难度较大。多物理场行为变异：3D结构下，热密度激增引起的应力变化会改变电学行为。检测不再是静态的，而需模拟动态热场下 的真实性能。新一代量测体系正以非破坏性的‘深层穿透’能力为核心进行 重构：三维透视探伤：必须依赖高分辨率 X-Ray (CT) 或声学显微 镜 (SAM)，精准捕捉原子级的空洞、虚焊和虚接触。 非接触式量测：研发红外、激光等非接触手段，避免探针 对 ALD 极薄薄膜的物理损伤。报告全文可扫描下方图片二维码进入星球社群查阅下载
（报告来源：国信证券。本文仅供参考，不代表我们的任何投资建议。如需使用相关信息，请参阅报告原文。）
