PCB行业深度分析:2025年全球规模冲刺849亿美元,AI算力+国产替代双主线下的核心投资机遇

2025年全球PCB市场规模预计达848.91亿美元，同比增长15.4%，市场规模加速上行。 如果你最近关注电子制造行业，一定会发现一个反常现象：高端覆铜板缺货、高多层板交期拉长、AI服务器PCB订单排到明年——这个被称为"电子产品之母"的印刷电路板（PCB）行业，正从过去的"边缘配套"变成产业链的"战略要塞"。

更关键的是，AI算力爆发与国产替代加速两大超级变量，正在彻底改写PCB行业的价值逻辑。过去一块普通消费电子PCB可能只值几十元，而现在一台AI服务器的主板+加速卡PCB价值量成倍增长，高端封装基板的国产替代空间更是高达数百亿美元。

这不是周期复苏，而是一场由技术迭代与供应链重构驱动的产业革命。

据Prismark最新预测，2025年全球PCB市场产值同比增长6.8%，出货量增长7.0%；至2029年，全球PCB市场将以5.2%的年均复合增长率稳健扩张，突破950亿美元规模。 中国作为全球最大PCB生产国，2024年产能占比超过50%，但高端领域的国产替代空间仍然巨大。

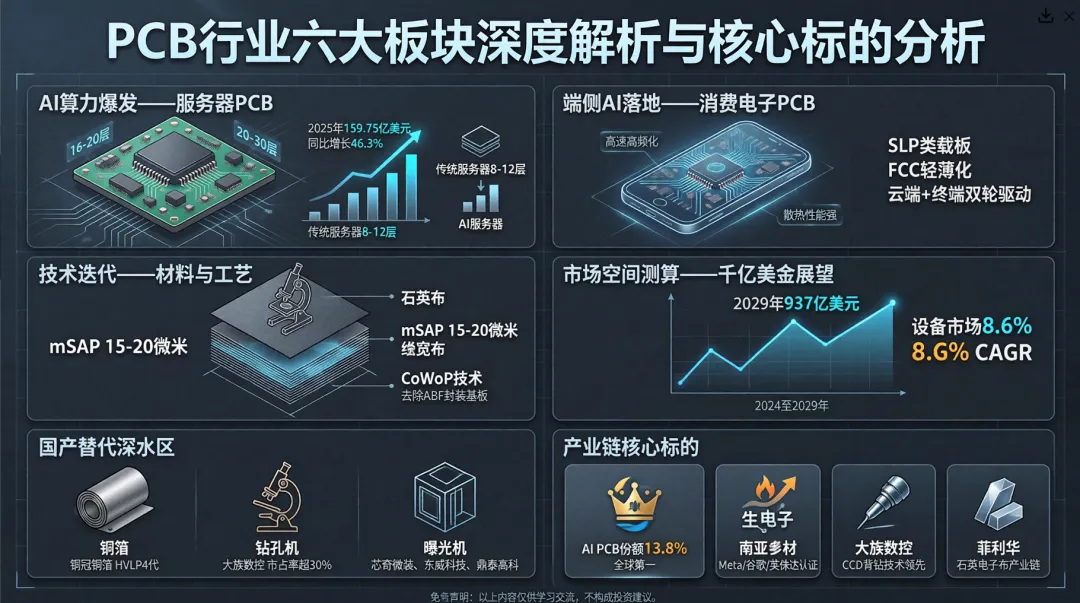

板块一：AI算力爆发——服务器PCB成为最强增长极

AI服务器是本轮PCB升级的最强催化剂，也是增速最快的下游应用领域。

据Prismark数据，2025年服务器/数据存储领域PCB市场规模有望达到159.75亿美元，同比增长46.3%，预计2024年到2029年复合增长率为18.7%，是PCB行业下游主要应用领域中市场规模增速最快的行业。

算力服务器PCB主要包括AI服务器加速板、UBB及交换板、CPU主板，以及存储、内存、网卡等配板。随着服务器平台升级，CPU和GPU等核心算力组件不断向高性能、高集成度方向演进，其硬件设计需要更多层数的PCB以实现电路布局与高速信号传输。传统服务器PCB层数通常为8-12层，而AI服务器主板层数提升至16-20层，加速卡更是普遍采用20-30层的高多层设计。

更值得关注的是HDI（高密度互连板）的崛起。据QYResearch数据，2024年多层板占AI服务器PCB约58.4%的份额，但HDI的占比在稳步提升。 小型AI加速器模组通常使用4-5阶的HDI来达到高密度互联，Prismark预测2023-2028年AI服务器相关HDI的年均复合增速将达到16.3%，为AI服务器相关PCB市场增速最快的品类。

与此同时，全球数据中心AI芯片出货量预计将从2024年的3050万片增长至2030年的5340万片，芯片出货量持续拉动封装基板需求。

核心结论：AI服务器PCB不是"量增"，而是"量价齐升"。2025年PCB产品各细分市场中，18+层高多层板增长十分强劲；HDI细分市场预计实现10.4%的增长；封装基板受库存与需求前景改善推动，预计将成为增速最快的品类之一。 具备高多层、高阶HDI、低Dk/Df材料量产能力的厂商，正在享受技术溢价带来的毛利率跃升。

板块二：端侧AI落地——消费电子PCB同步升级

AI不只在云端爆发，端侧设备的性能提升也在倒逼PCB同步升级。

关键数据：AI手机、AI眼镜等产品对于体积控制的要求更高，手机内部空间被进一步压缩，将对主板技术路线产生深远影响。据景旺电子投资者关系信息，随着AI端侧落地，PCB也需同步升级：所用HDI板的阶数、材料将加速升级，SLP（类载板）的使用量有望提升，FPC的线宽线距变小、层数增加。

材料上，板材的选择和质量直接影响到PCB的性能和可靠性，高速高频化、轻薄化、散热性能强、损耗低、耗电量小是AI端侧PCB应用的发展方向。

端侧AI是"隐性增量"。虽然单机价值量提升不如服务器显著，但智能手机、可穿戴设备、AI眼镜等终端出货量巨大，SLP、高阶HDI、超薄FPC的需求将被持续拉动，形成"云端+终端"双轮驱动的产业格局。

板块三：技术迭代加速——材料、工艺、架构三重升级

PCB技术迭代正围绕材料体系、制造工艺与系统架构三大维度持续更新，驱动产品价值量与性能边界不断提升。

（1）材料革新：向超低损耗极限迈进

覆铜板作为PCB的核心基材，其性能直接决定最终产品的信号传输速率与能量损耗。当前，为满足AI数据中心、高速通信等领域对224G及以上传输速率的要求：

• 树脂：以松下MEGTRON系列为行业分级标杆，介电常数(Dk)与介质损耗因子(Df)越低，信号完整性越优；

• 铜箔：HVLP铜箔凭借极低的表面粗糙度成为实现高速传输的关键，行业正从HVLP2/3向HVLP4/5及无轮廓铜箔演进；

• 玻纤布：低介电常数玻纤布已发展至二代，石英布因具备最佳的介电和低CTE特性，成为下一代高速、大容量数据中心的理想选择。

（2）工艺突破：向微米级精度迈进

• 线路形成：mSAP（改良型半加成法）可实现15-20微米线宽/线距，广泛应用于高端HDI板；SAP（半加成法）更是能将线宽/线距推进至10微米以下，主要用于IC载板等顶级应用；

• 孔洞加工：激光钻孔技术孔径可精细至0.075mm，背钻工艺能有效消除高速信号传输中的信号反射问题。

（3）架构创新：系统级封装重构连接方案

• CoWoP（Chip-on-Wafer-on-PCB）：去除传统ABF封装基板，将芯片与硅中介层直接集成在PCB上，可降低封装成本并缩短信号路径，但对PCB的平整度、尺寸稳定性提出了接近半导体级别的极高要求；

• 正交背板（Orthogonal Backplane）：由英伟达在Rubin平台中提出，用以替代复杂的铜缆连接，单机柜PCB价值量可能因此成倍增长。

PCB正在从"制造品"进化为"精密科技品"。材料、工艺、架构的三重升级，意味着技术壁垒持续提升，行业集中度将向头部具备研发实力的厂商集中。

板块四：市场空间测算——2029年逼近千亿美金，设备赛道同步扩容

PCB市场的增长确定性，不仅体现在终端需求，更体现在上游设备市场的同步扩容。

关键数据：

• 全球PCB市场：以销售收入计，全球PCB市场规模从2020年的620亿美元增长至2024年的750亿美元。预计到2029年，全球PCB市场销售收入将达937亿美元，2025年至2029年CAGR为4.8%。

• 细分产品结构（2024年→2029年）：

• 单双层PCB：79亿美元→90亿美元

• 多层PCB：286亿美元→345亿美元

• HDI PCB：128亿美元→169亿美元

• FPC：128亿美元→155亿美元

• 封装基板：129亿美元→178亿美元

• PCB专用设备市场：全球PCB专用设备市场规模从2020年的约58.40亿美元增至2024年的约70.85亿美元，预计到2029年将达到约113.88亿美元，2025-2029年CAGR为8.6%，显著高于PCB本体增速。

设备市场的增速（8.6%）跑赢PCB本体增速（4.8%），说明PCB行业正处于"技术升级驱动的设备更新周期"。高阶HDI、高多层板对激光钻孔、高精度曝光、CCD背钻等设备的需求激增，设备厂商的景气度甚至高于PCB制造厂商。

板块五：国产替代深水区——高端材料设备迎历史性机遇

高端PCB快速扩产下，海外高端材料设备供应紧张，国内材料设备企业有望加速国产替代。

（1）高端铜箔：从"卡脖子"到"破局"

AI服务器对HVLP铜箔需求激增，单台用量为传统服务器的8倍。全球高端铜箔市场约70%被日企（三井、古河）和韩企（索路思）垄断。

• 铜冠铜箔：攻克关键核心技术，具备1-4代HVLP铜箔生产能力，已成功进入多家头部CCL厂商供应链；

• 德福科技：HVLP1-4代、RTF1-3代产品出货预计2025年达千吨，从性能上完全做到进口替代。

（2）钻孔设备：从"跟跑"到"领跑"

高阶HDI项目投资中钻孔设备占比约30%，高多层板占比约20%。

• 大族数控：占据机械钻孔领域全球绝大多数份额，国内市占率超30%；其CCD背钻机价值量较常规机械钻孔设备翻倍；超快激光钻孔设备技术领先，适用算力PCB领域SLP、CoWoP等新技术和M9/PTFE等新材料升级趋势。

（3）曝光与电镀：国产替代加速渗透

• 曝光：芯碁微装设备性能接近海外龙头，并具有交付周期短和价格优势；

• 电镀：东威科技垂直电镀份额领先；

• 钻针：鼎泰高科份额领先，算力PCB基材迭代倒逼钻针升级，驱动钻针量价齐升。

国产替代已进入"深水区"。从低端覆铜板到高端HVLP铜箔，从普通钻孔机到超快激光钻孔设备，中国PCB产业链正在完成从"规模优势"到"技术自主"的关键跨越。政策端有大基金加持，需求端有本土AI芯片和服务器产业链拉动，2025-2028年将是国产替代的黄金窗口期。

板块六：产业链核心标的——谁将吃下最大红利？

在AI算力与国产替代双主线驱动下，以下公司具备显著的竞争优势：

（1）胜宏科技：全球AI PCB龙头

• 2025年毛利率35.22%，同比提升12.50%；净利率22.35%，同比提升11.59%；

• 具备100层以上高多层板制造能力，是全球首批实现6阶24层HDI产品大规模生产的企业；

• 2025年上半年位列人工智能及高性能算力PCB收入规模全球第一，市场份额达13.8%；

• 2026年计划投资总额不超过200亿元，加速全球化产能布局。

（2）生益电子：高端算力PCB黑马

• 受益于算力PCB旺盛需求，AI服务器及交换机PCB业务规模及占比大幅提升；

• 吉安二期和泰国产能预计2026年年中投产；

• 正积极给Meta、谷歌等ASIC客户及NV（英伟达）打样认证，有望在AI服务器及高速交换机市场进一步提升市占率。

（3）南亚新材：高速覆铜板技术突围

• 2025年营收52.28亿元，同比增长55.52%；归母净利润2.40亿元，同比增长377.60%；

• 内资率先全系列(M2~M9)高速产品通过国内核心终端认证；

• 2025Q4在全球率先推出M10层级材料，应对更高速率需求。

（4）大族数控：PCB设备核心卡位

• 受AIPCB拉动，26Q1公司营收及利润双高增长；

• 国内钻孔领域市占率超30%，高厚径比通孔、高精度CCD背钻及成型、新型激光加工方案等产品销售势头强劲。

（5）菲利华：石英电子布全产业链布局

• 拟投资6.24亿元新增年产石英电子纱1000吨；

• 石英电子布有望伴随AI服务器、高频通信等旺盛需求迎来高速发展期。

PCB行业的竞争格局正在从"分散制造"转向"技术集中"。具备高端产品量产能力、深度绑定国际头部客户、持续高额研发投入的厂商，将在本轮产业升级中享受最大的红利。

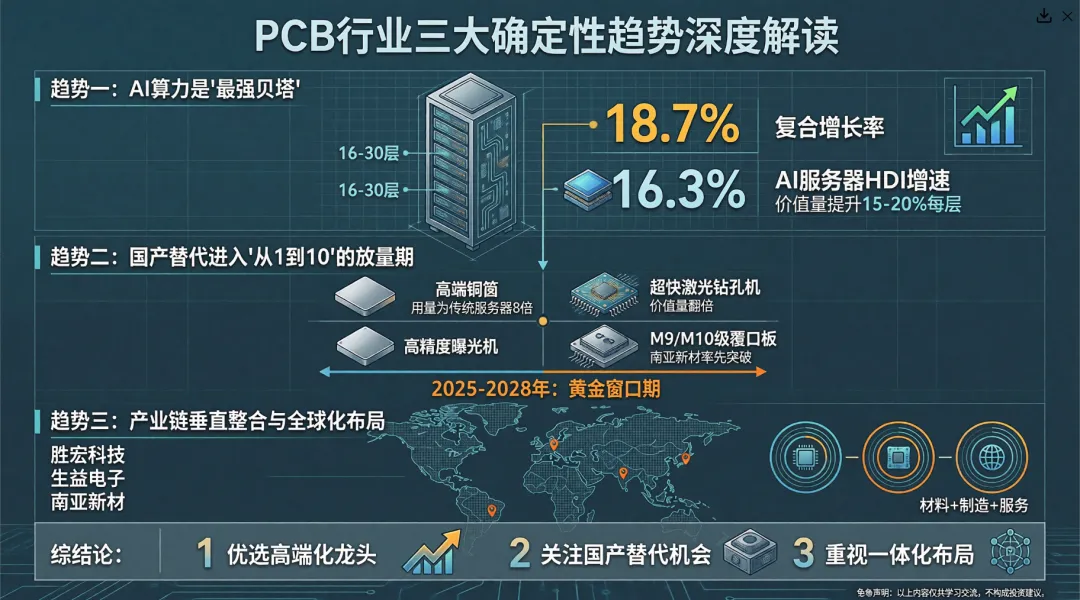

综合以上分析，我们认为PCB行业在未来3-5年，存在以下三大确定性趋势：

趋势一：AI算力是"最强贝塔"，高多层+高阶HDI是核心赛道

服务器/数据存储领域18.7%的复合增长率、AI服务器HDI 16.3%的年均增速，均显著跑赢行业平均。高端化是唯一的出路，低端消费电子PCB已进入红海竞争。

趋势二：国产替代进入"从1到10"的放量期

高端铜箔、超快激光钻孔设备、高精度曝光设备、M9/M10级覆铜板等关键环节的国产替代，正从"技术验证"走向"批量供货"。海外供应紧张+本土需求爆发，为国产厂商提供了历史性的切入窗口。

趋势三：产业链垂直整合与全球化布局并行

胜宏科技200亿投资计划、生益电子泰国建厂、南亚新材海外认证加速，头部厂商正在通过"产能出海+技术升级"双轮驱动，构建全球化交付能力。同时，上游材料（覆铜板、铜箔）与中游制造的协同效应日益凸显。

很多人仍将PCB视为传统制造业的"旧周期"品种，但数据告诉我们：AI算力、端侧智能、先进封装三大超级变量，正在将PCB从"配套元件"升级为"电子新基建"的核心环节。

2029年全球937亿美元的市场规模背后，是技术迭代、国产替代、产业升级三重逻辑的深度共振。对于投资者和产业从业者而言，现在不是怀疑PCB行业"有没有机会"的时候，而是判断"谁能抓住高端化红利"的时候。
