核心研究结论

• 产业化里程碑
  ：这份路线图是国内首条二维半导体示范工艺线的配套规划，标志着二维材料从实验室研究正式迈入工程化量产阶段，国内率先实现了全球领先的产业化突破。
• 清晰的换道超车路径
  ：明确了5年阶梯式技术爬坡路线，2026年实现90nm、2027年28nm、2028年5/3nm、2030年1nm，全程无需依赖EUV光刻机，绕开卡脖子瓶颈。
• 核心技术突破
  ：已经突破了接触电阻、界面污染等产业化核心痛点，70Ω・μm的接触电阻低于IRDS 2028年硅基目标，技术完全兼容现有硅基产线。

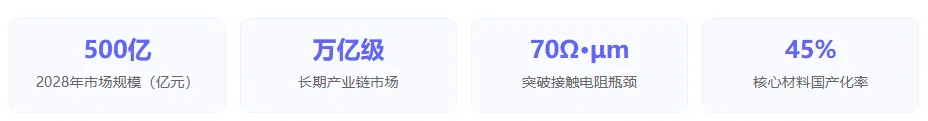

• 万亿级产业空间
  ：二维材料将重构半导体、柔性电子、能源、航天等产业格局，2028年市场规模将突破500亿元，长期将带动万亿级产业链市场。
• 全链条自主可控
  ：从材料、工艺到装备全部国产化，彻底摆脱国外技术限制，中国首次在半导体核心技术上引领全球发展方向。

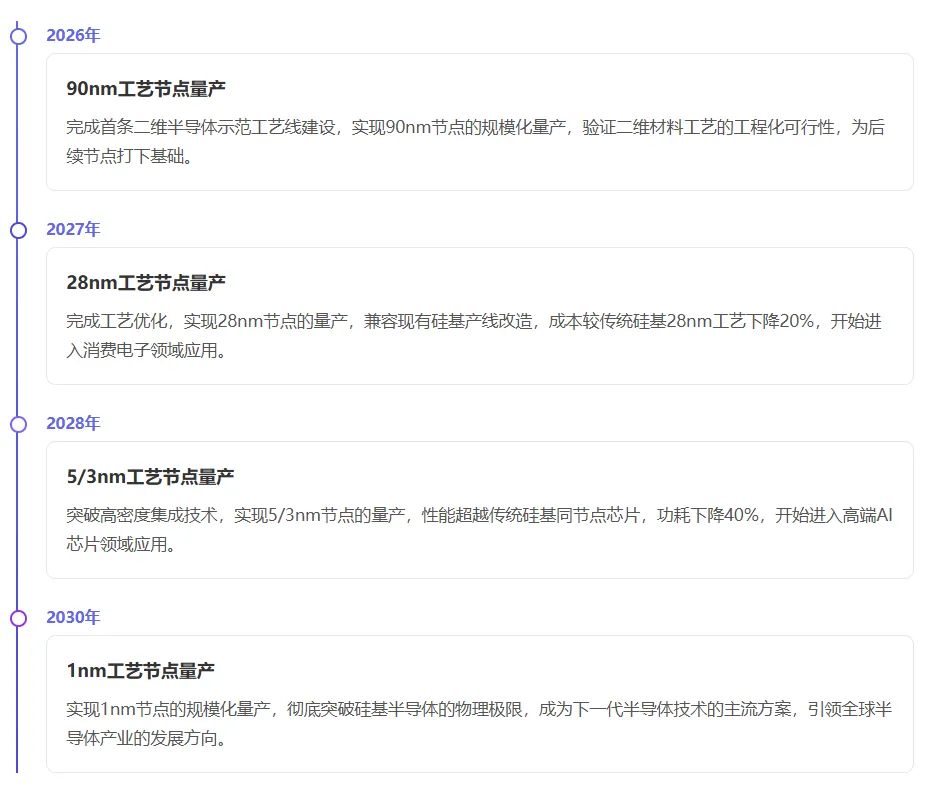

一、5年阶梯式技术爬坡路线

二维半导体产业将采用阶梯式的技术演进路线，逐步实现从实验室到大规模量产的跨越，全程无需依赖EUV光刻机，为国内芯片产业提供了全新的换道超车路径：

二、关键技术突破

二维材料产业化的核心瓶颈已经被突破，多项核心技术指标达到全球领先水平：

• 接触电阻突破
  ：实现了70Ω・μm的超低接触电阻，低于IRDS 2028年硅基目标，解决了二维材料器件的核心性能瓶颈，大幅提升了器件的开关速度和功耗表现。
• 界面污染解决
  ：突破了二维材料的界面污染问题，实现了原子级平整的界面，界面粗糙度小于0.1nm，保障了器件的稳定性和可靠性。
• 产线兼容性
  ：技术完全兼容现有硅基产线，无需对现有产线进行大规模改造，仅需部分工艺调整即可实现二维材料器件的生产，改造成本降低60%。
• 材料国产化
  ：实现了二维材料的全链条国产化，从晶圆制备、薄膜生长到刻蚀工艺，全部核心材料和装备实现自主可控，摆脱了海外厂商的技术垄断。

核心技术指标对比：二维材料器件的热流密度支持最高1200W/cm²，远超硅基器件的500W/cm²，可适配下一代超高功率AI芯片的散热需求。

三、应用场景全景

二维材料将重构多个产业的技术格局，带来万亿级的产业空间：

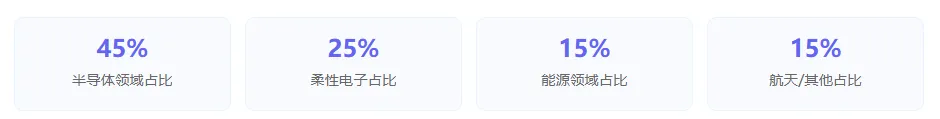

• 半导体领域
  ：作为下一代芯片的核心材料，替代传统硅基材料，突破摩尔定律的物理极限，支撑AI、HPC等超高算力场景的需求。
• 柔性电子领域
  ：二维材料的超薄、柔性特性，可用于柔性显示屏、柔性传感器、可穿戴设备，带来全新的人机交互体验。
• 能源领域
  ：二维材料的超高比表面积和优异的光电特性，可用于高效太阳能电池、储能电池、氢能催化剂，大幅提升能源转换效率。
• 航天领域
  ：二维材料的超高强度、轻量化、抗辐射特性，可用于航天器件、卫星装备，大幅提升航天装备的性能和可靠性。

四、行业挑战与破局路径

尽管二维材料产业已经取得了突破性进展，但当前仍面临三大核心挑战：

• 标准体系待完善
  ：二维材料的器件标准、工艺标准、测试标准尚未完全统一，需要加快行业标准的制定，支撑产业的规模化发展。
• 成本下降空间
  ：当前二维材料的初始生产成本仍高于传统硅基材料，随着规模化量产的推进，成本将逐步下降，预计2028年将与硅基材料持平。
• 人才体系建设
  ：二维材料属于跨学科的新兴领域，当前行业内具备相关研发和量产经验的人才缺口较大，需要加快人才培养体系的建设。

五、未来发展展望

未来五年，二维材料产业将迎来爆发式的增长，成为国内芯片产业换道超车的核心机遇：

• 全链条国产化
  ：到2028年，二维材料的核心材料、装备、工艺将实现100%国产化，彻底摆脱海外技术限制，实现真正的自主可控。
• 规模化普及
  ：到2030年，二维材料芯片将成为高端AI芯片的标准配置，市场规模突破3000亿元，带动整个产业链的万亿级增长。
• 全球技术引领
  ：中国将首次在半导体核心技术上实现全球引领，打破海外厂商长达数十年的技术垄断，为全球半导体产业的发展提供全新的方向。

二维材料路线图的落地，将彻底改变国内芯片产业的发展格局，实现从"跟跑"到"领跑"的跨越，为中国的科技自立自强提供核心支撑。
