半导体是电子产品的核心，是信息产业的基石。半导体是指在常温下导电性能介于导体与绝缘体之间的材料。常见的半导体包括硅、锗等单元素半导体及砷化镓、磷化钢、氮化镓、碳化硅等化合物半导体。

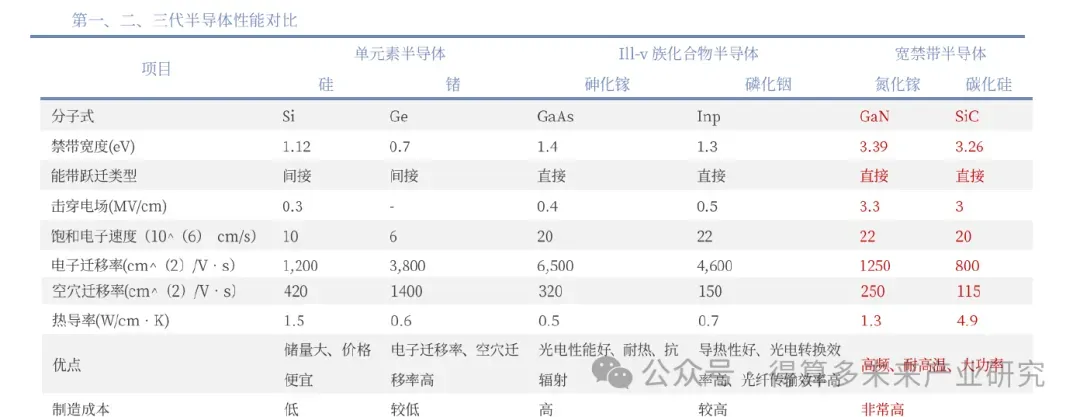

1.半导体材料发展历程
从半导体材料发展代际来看，主要可以分为三个阶段:
(1)第一代半导体材料"硅(Si)"和"锗(Ge)"195o年代初期，锗是主要的半导体材料，虽然耐高温和抗辐射性较差，但凭借电子迁移率较高、空穴迁移率较高、成本较低的优势仍被广泛应用在空间卫星太阳能电池面板中。196o年后，硅成为主要材料，目前大部分半导体芯片和器件都是用硅片作为基底功能材料生产出来的。硅的性质稳定、容易提存、储存量大、成本低，主要应用于大规模集成电路中，但是禁带宽度窄、电子迁移率低，无法满足高频高功率器件和光电子器件的需求。
(2)第二代半导体材料"砷化镓(GaAs)"和"磷化铟(InP)"自20世纪90年代起，移动信息快速发展，光通信产业崛起，以砷化镓和磷化铟为代表的第二代半导体逐渐崭露头角。二代半导体的电子迁移率是一、三代半导体的4-8倍，因此通过相同的电流，损耗较小，适用于高频、高速环境中。其中GaAs由于光电性能好、耐热、抗辐射，被广泛应用在LED、显示器和射频模组中;InP则凭借导热性好、光电转换效率高、光纤传输效率高等优势，被广泛应用在5G基站光模块、激光雷达中。
(3)第三代半导体材料"氮化镓(GaN)"和"碳化硅(SiC)"21世纪以来，现代工业对高功率、高电压、高频率电子器件的需求陡增，也就对半导体材料的禁带宽度等物理性能提出了更高的要求，以碳化硅和氮化镓为核心的第三代半导体材料逐渐脱颖而出。虽然第三代半导体材料制造成本相对较高，但是依旧凭借其性能优势被广泛应用在各种新兴领域。其中，碳化硅乘可再生能源之东风发展更为迅猛。
1)氮化镓(GaN):主要应用于中低压应用中，开关速度较快，高频特性允许使用更小的电感/电容，减少系统体积，适用于快充、5G基站、射频(RF)器件。
2)碳化硅(SiC):耐压可达12ooV以上，可在175C以上稳定工作，适用于电动汽车主驱逆变器光伏、轨道交通等场景。目前，除传统的应用场景外，碳化硅材料还可应用于人工智能数据中心的电源供应单元，来减少能源耗用，也可用于AI眼镜的光波导镜片中，实现更大的视角和更简单的全彩显示结构。
2.碳化硅的性能优势
碳化硅晶体具有很高的导热性能。碳化硅(SiC)晶体的主要结构基本单元是Si原子和C原子通过sp3共价键结合在一起形成的正四面体，典型的SiC多型体结构有3C、4H、6H等。根据<<碳化硅在导热
材料中的应用及其最新研究进展>>，碳化硅晶体的热导率可达5ooW/mK，相比之下，硅的热导率仅为约15oW/mK。基于碳化硅晶体优异的导热性能，其在散热要求更高的环境中具有较高的应用潜力。
二、碳化硅应用范围
1.新能源汽车逆变器
逆变器是新能源汽车动力系统的核心组件，不仅实现电能形式的转换，还承担着动力控制、能量回收、效率优化及系统保护等多重职责，其性能参数(如效率、功率密度、开关频率)直接决定车辆的加速能力、续航里程、充电速度和可靠性。目前，为缩短充电时间，比亚迪、小鹏等主流车企加速布局8ooV高压系统，对逆变器耐压等级要求也从65oV提升至120oV以上。同时，为提升整车续航，对逆变器的高效率需求也显著提升。
碳化硅材料的击穿电场为3MV/cm，是硅的1o倍，禁带宽度为3.26eV，约为硅的3倍。得益于这两种性能优势，碳化硅可以在较薄的漂移区厚度下就能实现高耐压，从而得到更低的单位面积导通电阻，因此 SiC MOSFET不仅耐压范围高于IGBT，导通损耗也更低。同时，由于IGBT是双极结构，通过空穴注入(P+集电极)降低导通压降，但引入了"拖尾电流"问题，导致开关损耗较高。SiCMOSFET是仅依赖电子导电的单极结构，因此开关时无拖尾电流，更适合高频应用。除此之外，SiC材料热导率高(4.9W/cm.K)，允许器件在2ooC以上稳定工作，可以延长器件寿命，适配新能源汽车的严苛工况，而硅基器件在15oC时性能显著退化。
2.碳化硅器件解决工程车电动化核心痛点
除传统的燃油车外，工程车电动化已逐步从试点迈向规模化，其核心驱动力是政策法规推动、经济效益提升、技术突破支撑三者的共同作用。
从政策的角度看，早在2023年，工业和信息化部、交通运输部等8部门就联合发布<<关于启动第一批公共领域车辆全面电动化先行区试点的通知>>，试点期为2023-2025年。厦门作为试点城市之一，明确提出城市渣土车、混凝土搅拌运输车等工程应用领域，新增和更换使用纯电动汽车比例不低于40%，并逐年递增20%，到2025年达到80%。
从经济效益的角度看，虽然工程车电动化中的应用面临高初始成本的挑战，但其通过系统级降本、能效提升显著优化全生命周期经济性。从5吨电动/柴油装载机综合使用成本对比来看，按照1o年使用寿命计算，电动装载机可以节省256万元。
从技术突破的角度看，碳化硅器件通过突破效率极限、缩小系统体积、增强环境适应性解决了工程车电动化的核心痛点。不同于乘用车，工程车的电动化不仅指行驶动能电动化，也指作业功能电动化。作业功能的自动化指的是用电动取力器(ePTO)替代传统机械取力器实现液压系统的电力驱动，其优势在于符合环保和电气化趋势，可以大幅降低能耗和噪音。
ePTO的工作方式为由车载电池供电，通过逆变器将直流电转为交流电，驱动电机带动液压泵工作。在高性能、高效率以及工况较差的场景中，SiC逆变器或将会成为主流选择。2o24年1o月7日，CISSOID发布消息，他们的SiC电机控制模块被液压元件制造商HydroLeduc的模块化 ePTO所采用。目前，ePTO仍是一片蓝海市场，SiC也必将受益于这一发展浪潮。
3.光储充:超充技术快速发展，光储领域持续渗透
超级快充技术是当前新能源产业的核心战略方向之一，其背后既有政策强力推动，也源于市场需求和技术升级的必然性。
1)政策端:2025年7月，国家发改委等四部门联合发布文件，要求到2027年大功率充电设施单枪(25okW)超过10万台，并且面向电动重卡、电动船舶、电动飞机等大容量、高倍率动力电池应用场景，开展单枪兆瓦级充电技术研究与试点应用。
2)需求端:比亚迪、小鹏等车企纷纷推出8ooV车型，高压车型普及和用户补能焦虑共同作用，倒逼充电桩功率升级。同时，超充桩覆盖率提升又将加速高压车型销售，形成正循环。目前，我国新增充电桩数量仍在快速增长，2024年底至2025年3月，全国累计新增公共充电桩同比增长75.3%。然而，24oKW以上的公共充电桩占比仅为6.7%，超充技术仍有较大的渗透空间。
为达成超充这一目标，充电桩的电源模块必须突破效率、散热、功率密度三大物理极限。目前，传统硅基IGBT器件在超充的高压、高频、高温场景下已接近性能天花板，而碳化硅可以在高温情况下满功率使用，还可以在大功率情况下保持稳定输出，同时SiC高频特性允许使用更小的电感/电容，实现小型化和集成化。
碳化硅芯观察数据显示，碳化硅充电桩的输出功率较硅基充电桩增加30%，损耗减少5o%。在运营成本上，根据英飞源测算，如果一个公共运营充电桩配备5台采用SiC电源模块的48oKW的充电桩，在利用率为1/6的情况下，第一年就可以节省电费4.7万元，随着利用率的上升，3年或将累计节省电费21.2万元。
从远期成本和使用效能来看，SiC凭借材料特性或将成为实现超充的核心技术底座。
4.其他:家电、电网、轨交等领域多点开花
碳化硅(SiC)在家电、轨交和电网领域同样也通过高频低损、耐高温、能效跃升三大核心优势驱动变革:
(1)家电
目前，碳化硅在空调中应用较多，主要用在功率因数校正PFC电路中，可提升AC/DC转换效率，也可用于电机驱动中，以支持更高开关频率(从40kHz升至8okHz)、优化能效。2024年12月，格力碳化硅芯片工厂投产;2025年4月，该工厂的碳化硅功率芯片在家用空调中的装机量已经突破10o万台。展望未来，随着碳化硅工厂产能的陆续释放以及成本下行，有望在电视机、洗衣机等更多的大功率家电上实现应用。
(2)轨交
碳化硅在轨道交通领域的核心应用集中于牵引逆变器、辅助电源系统和永磁直驱技术。
目前，碳化硅在辅助系统中渗透较快，主牵引系统仍以示范项目为主。2024年10月，全碳化硅永磁直驱牵引系统列车苏州地铁3号线o312号完成了空载试运营和载客后运营(500o公里)，其能耗相较异步牵引列车节能预计10%-20%、降噪14dB以上并且可以减少日常清洁以及齿轮箱换油工作和日常维护工作量。展望未来，全碳化硅牵引系统有望从技术示范向规模化推广迈进，成为轨道交通绿色低碳转型的核心引擎之一。
(3)电网
碳化硅在电网中主要用于配电网环节(120o-650oV中低压SiCMOSFET器件)和电网输电环节(高压大电流SiC器件)。在配电网环节，由于光伏、储能、电动汽车等分布式电源大规模并网，导致潮流方
向多变、电压波动加剧，变压器和机械开关需要满足实时调控需求，SiC的核心价值在于响应速度快、效率高。在电网输电环节，高压直流输电是破解能源空间错配、提升电网韧性、实现碳中和的重要方式然而，硅基IGBT到45ooV就基本接近性能极限，因此耐高压(数万伏)的SiC器件或为不二之选。同时，一只碳化硅器件可以代替四只硅基器件，串联数量理论上可以减少3/4，从而减少能耗和系统体积提升可靠性。
虽然目前碳化硅在电网中的渗透率较低，但是依托于政策强力支持及新能源并网刚需，未来有望在高压输电、智能配网等环节加速渗透。
