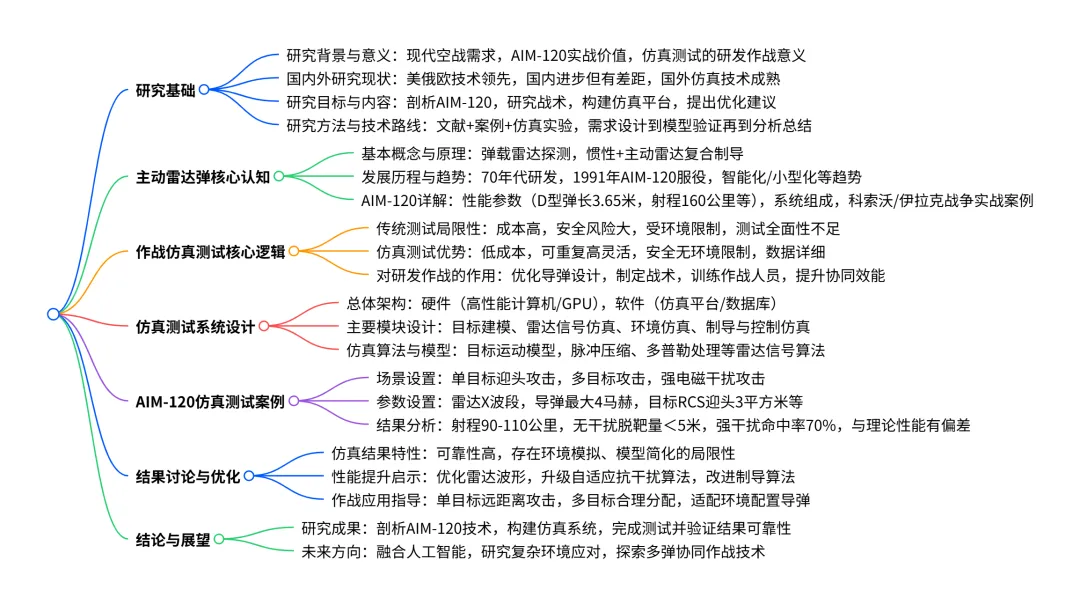

本报告以AIM-120先进中程空对空导弹为典型研究对象，围绕主动雷达弹的技术原理、作战性能及作战仿真测试展开系统性研究，旨在为我国主动雷达弹研发、改进和作战使用提供支撑，以下为详细研究内容总结：
一、研究基础与规划
- 研究背景与意义
主动雷达弹凭借发射后自主制导、载机可脱离的优势成为现代空战核心武器，AIM-120作为首款服役的主动雷达制导视距外空空导弹，实战表现优异；作战仿真测试可模拟复杂空战场景，评估导弹关键指标，降低研发成本、优化战术战法，对提升导弹性能至关重要。
- 国内外研究现状
国外：美俄欧技术领先，美 AIM-120 持续升级，俄 R-77-1 射程提升至110 公里，欧洲 “流星” 射程达200 公里；仿真测试技术成熟，实现一体化建模并结合实弹试验验证。 国内：导弹技术和仿真测试均取得进步，融合人工智能、大数据技术，但在关键技术和仿真精度上与国外存在差距。 - 研究目标与内容
核心目标是揭示主动雷达弹技术原理与作战效能，为我国相关研发提供支持；具体内容包括剖析 AIM-120 技术特点、研究作战战术、构建作战仿真测试平台、开展仿真测试并提出优化建议。 - 研究方法与技术路线
采用文献研究法、案例分析法、仿真实验法为核心；技术路线遵循 “需求分析与方案设计→模型构建→模型验证→仿真实验设计→数据分析与总结” 的流程。
二、主动雷达弹核心知识与 AIM-120 特性
- 基本概念与工作原理
主动雷达弹依靠弹载雷达发射 / 接收电磁波探测目标，采用惯性制导（中段）+ 主动雷达制导（末段） 的复合制导体制，中段自主性强但有累积误差，末段实现高精度打击，二者结合兼顾稳定性和精准性。 - 发展历程与趋势
起源于 20 世纪 70 年代，1991 年美国AIM-120服役开启新时代，后续俄 R-77、欧洲 “流星” 相继问世；未来发展呈现智能化、小型化、远射程、多模制导四大核心趋势。

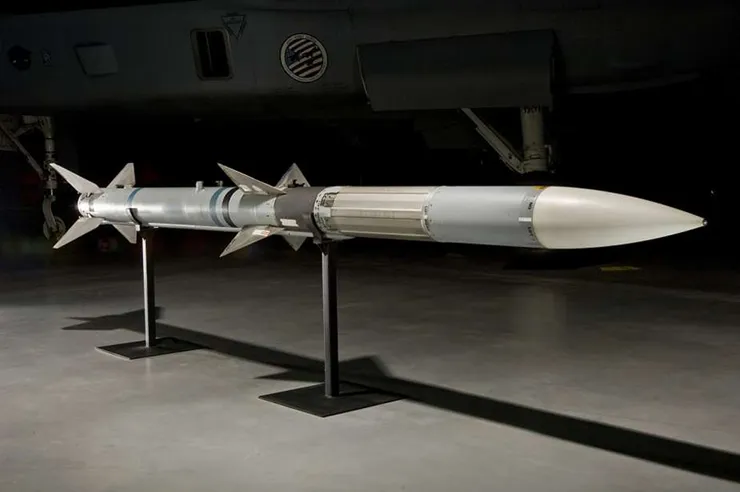

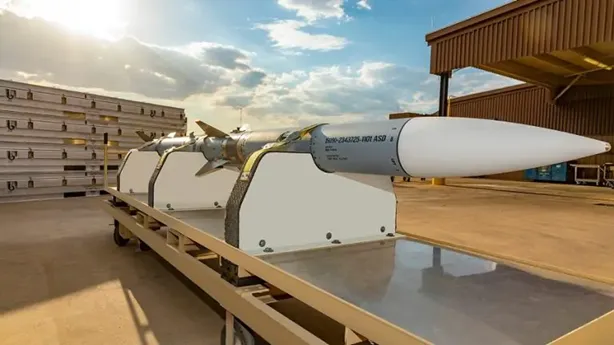

- 典型型号 AIM-120 详细参数与应用
项目 核心信息 主要性能参数（D 型） 弹径 178mm，弹长 3.65m，重 152kg；最大射程160 公里，最大速度4 马赫；22kg 高爆预制破片战斗部 系统组成 雷达系统、双推力固体火箭发动机、惯性 + 主动雷达复合制导系统、战斗部、钛合金 + 钢制弹体 实战案例 1999 年科索沃战争击落米格 - 29，2003 年伊拉克战争摧毁伊防空雷达和战机，展现超视距、发射后不管能力
三、主动雷达弹作战原理与关键技术
- 主动雷达制导原理

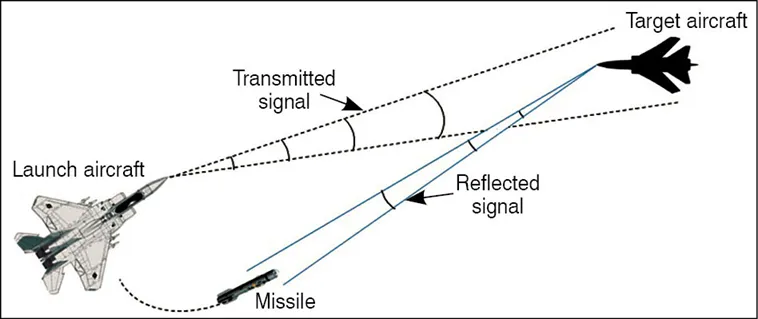

弹载雷达发射电磁波，接收目标反射波后经放大、滤波预处理，通过脉冲压缩、多普勒效应等算法分析信号，确定目标距离、速度、方位，为制导提供数据，依托 DSP、FPGA 实现高速实时处理。 - 发射后自主制导实现机制
初始段依靠惯性制导系统（陀螺仪 + 加速度计）确定飞行状态；接近目标时弹载雷达开机搜索，捕获目标后进入跟踪阶段，实时调整飞行轨迹；末段雷达高精度工作，计算最佳攻击策略，战斗部准备引爆。
- 三大核心关键技术
- 雷达技术
：相控阵雷达实现波束快速扫描，脉冲压缩提升距离分辨率，多普勒处理提取速度信息，MTI/MTD 抑制杂波； - 数据处理与决策技术
：弹载计算机完成信号转换、预处理，通过算法检测跟踪目标，实现目标优先级排序和实时决策； - 抗干扰技术
：采用频率捷变、极化捷变、低旁瓣天线技术，结合自适应滤波算法，对抗电子干扰和自然杂波。
四、作战仿真测试的重要性与必要性
- 传统实弹测试的局限性
成本高昂（AIM-120 单价数十万美元），存在导弹失控、爆炸等安全风险，受天气、空域环境严格限制，且难以模拟复杂工况，测试灵活性和全面性不足。 - 仿真测试的核心优势
大幅降低研发测试成本，可重复、高灵活调整测试参数，无安全风险且不受环境限制，能实时记录海量数据，为性能分析提供详细支撑。 - 对研发与作战的双重作用
研发端：评估导弹性能，发现设计缺陷，优化气动布局、制导算法等，缩短研发周期； 作战端：模拟空战场景制定战术，评估协同作战能力，训练飞行员和作战人员，提升整体空战效能。
五、主动雷达弹作战仿真测试系统设计
该系统融合高性能硬件与专业软件，实现复杂空战场景的高精度模拟，核心设计内容如下：
- 总体架构
硬件：高性能计算机（核心运算）、GPU（实时渲染）、高速存储设备（数据存储与备份）； 软件：实时操作系统、MATLAB/Simulink/STK 等仿真软件平台、MySQL/Oracle 等数据库管理系统。 - 四大核心模块设计
模块名称 核心功能 目标建模模块 构建飞机 / 导弹目标模型，还原几何外形、RCS 特性，模拟运动轨迹和动力特性 雷达信号仿真模块 仿真脉冲、LFM 等雷达发射信号，结合目标 RCS 和环境因素模拟回波信号，叠加干扰信号 环境仿真模块 模拟电磁干扰（噪声 / 欺骗干扰）、自然杂波，以及阴晴雨雪等气象条件对导弹的影响 制导与控制仿真模块 模拟惯性 + 主动雷达复合制导过程，采用卡尔曼滤波等算法跟踪目标，通过自动驾驶仪控制导弹姿态 - 关键仿真算法与模型
包含六自由度目标运动模型、导弹动力与气动模型；雷达信号处理采用脉冲压缩算法（提升距离分辨率）、多普勒处理算法（提取目标速度）、MTI/MTD 算法（抑制杂波）。
六、AIM-120 作战仿真测试案例分析
以 AIM-120 为对象，设置三类典型空战场景开展仿真测试，精准评估其作战性能：
- 仿真场景与参数设置
场景：单目标迎头攻击（F-16 对米格 - 29，100 公里发射）、多目标攻击（F-22 对 3 架苏 - 30，80 公里发射）、强电磁干扰攻击（F-15 对电子干扰敌机，60 公里发射）； 关键参数：雷达为 X 波段（8-12GHz），导弹最大速度 4 马赫、最大过载 30g，战斗机目标 RCS 迎头3 平方米、最大速度 2.2 马赫。 - 核心仿真结果
性能指标 单目标攻击 多目标攻击 强电磁干扰攻击 射程 110 公里 90 公里 / 命中精度 脱靶量＜5 米 平均脱靶量 8 米 / 命中率 / / 70%（极端干扰下 30%） - 结果分析与理论对比
导弹射程较理论值（D 型 160 公里）降低，因受空气阻力、能量消耗等实际因素影响；无干扰下命中精度与理论相符，复杂场景下精度下降；强电磁干扰下抗干扰能力不足，命中率与理论预期存在差距，仿真结果整体与理论性能趋势一致，验证了仿真模型的可靠性。
七、结果讨论与优化建议
- 仿真结果的特性
可靠性：模型构建精准，算法贴合实际，能有效反映导弹真实作战性能； 局限性：难以完全模拟复杂未知的实际战场环境，模型简化处理影响部分精度。 - 导弹性能提升启示
雷达技术：优化波形设计（探索 OFDM 波形），升级相控阵雷达波束扫描能力； 抗干扰技术：研发人工智能自适应抗干扰算法，融合多模制导技术； 制导系统：采用无迹卡尔曼滤波、粒子滤波等先进算法，提升目标跟踪精度。 - 作战应用指导
单目标作战：利用射程优势，在远距离迎头位置发起攻击； 多目标作战：按威胁程度排序，合理分配导弹资源，保持导弹能量； 作战部署：根据战场环境配置抗干扰型号，配合电子战系统实现协同作战。
八、研究结论与未来展望
- 核心研究成果
全面剖析了 AIM-120 的气动、动力、制导等核心技术细节与实战价值；成功构建了包含四大核心模块的主动雷达弹作战仿真测试系统；完成 AIM-120 多场景仿真测试，明确了其性能优势与抗干扰等局限性，验证了仿真结果的可靠性，为我国相关研发提供了参考。 - 未来研究方向
人工智能融合：将深度学习、强化学习应用于目标识别、智能制导与决策； 复杂环境适配：研究新型抗干扰技术，建立更精确的气象影响模型； - 多弹协同作战
：探索目标分配、协同制导、信息交互的战术与技术，提升整体作战效能。
关键问题
问题 1：AIM-120 作为经典主动雷达弹，其核心技术优势体现在哪些方面？
答案：AIM-120 的核心技术优势主要有四点，一是制导系统，采用惯性中制导 + 主动雷达末制导的复合制导体制，D 型还增加 GPS 辅助惯导和双向数据链，实现发射后不管、多目标攻击，制导精度高；二是动力系统，采用少烟、双推力高总冲固体火箭发动机，总冲达 104kN・s，最大速度 4 马赫，射程可达 160 公里，且尾烟少降低被发现概率；三是雷达系统，采用 X 波段弹载雷达，具备高 / 中脉冲重复频率波形，HPRF 波形可实现 20 公里发现迎面目标，抗干扰能力较强；四是弹体与战斗部，钛合金 + 钢制弹体适应高过载，22 公斤高爆预制破片战斗部配合最佳延迟引信，杀伤概率高，且弹体阻力小、重量轻，机动性优异。
问题 2：主动雷达弹作战仿真测试相比传统实弹测试，核心优势及对导弹研发作战的核心价值是什么？
答案：核心优势体现在成本、灵活性、安全性、数据性四个方面，仿真测试依托计算机平台，无需消耗实弹和大量配套资源，大幅降低成本；可重复模拟场景，灵活调整测试参数，不受天气、空域等环境限制；无实弹发射的失控、爆炸等安全风险，可开展极限条件测试；能实时记录海量飞行、制导等数据，为性能分析提供详细支撑。核心价值分为研发和作战两方面，研发端可在虚拟环境中全面评估导弹性能，发现设计缺陷，优化气动布局、制导算法等关键设计，缩短研发周期、降低研发风险；作战端可模拟各类复杂空战场景，为制定导弹战术战法、优化多武器协同作战流程提供依据，还能用于飞行员和作战人员的训练，提升实际作战中导弹的使用效能和整体空战能力。
问题 3：结合 AIM-120 的仿真测试结果，主动雷达弹在性能提升和作战应用方面分别有哪些核心改进方向和指导策略？
答案：性能提升核心改进方向：一是雷达技术，优化雷达波形设计，探索多进制相位编码、OFDM 等新型波形，提升抗干扰和多目标分辨能力，升级相控阵雷达的波束扫描速度和指向精度，增强多目标同时跟踪能力；二是抗干扰技术，突破人工智能驱动的自适应抗干扰算法，实现根据战场电磁环境实时调整抗干扰策略，融合主动雷达制导与红外成像、激光制导等多模制导技术，应对强电磁干扰；三是制导系统，采用无迹卡尔曼滤波、粒子滤波等先进非线性滤波算法，提升对高机动性目标的跟踪稳定性，优化目标运动预测模型，提高制导精度。作战应用核心指导策略：一是单目标作战，利用主动雷达弹的超视距优势，尽量占据远距离迎头的有利攻击位置，发射后载机及时脱离，提升自身安全性和攻击效能；二是多目标作战，根据目标的威胁程度、距离远近等因素合理分配导弹资源，优先攻击高威胁目标，同时控制导弹机动幅度，减少能量消耗，保障后续攻击能力；三是作战部署，根据战场环境特性配置导弹型号，复杂电磁环境下优先使用抗干扰能力强的型号，同时结合载机电子战系统开展协同作战，由电子战系统压制敌方干扰，为导弹攻击创造有利条件。
一、仿真设计思路
本仿真模型主要包含以下核心模块：
- 战场环境初始化
：设定载机、目标机、导弹的初始状态参数 - 导弹运动学模型
：基于质点动力学的导弹弹道解算 - 主动雷达探测模型
：模拟 AIM-120 雷达的探测距离、跟踪精度 - 比例导引律
：实现导弹的制导控制 - 碰撞判定
：判断导弹是否命中目标 - 结果可视化
：绘制弹道轨迹、相对距离等仿真曲线
二、完整 MATLAB 仿真代码
三、代码关键模块解释

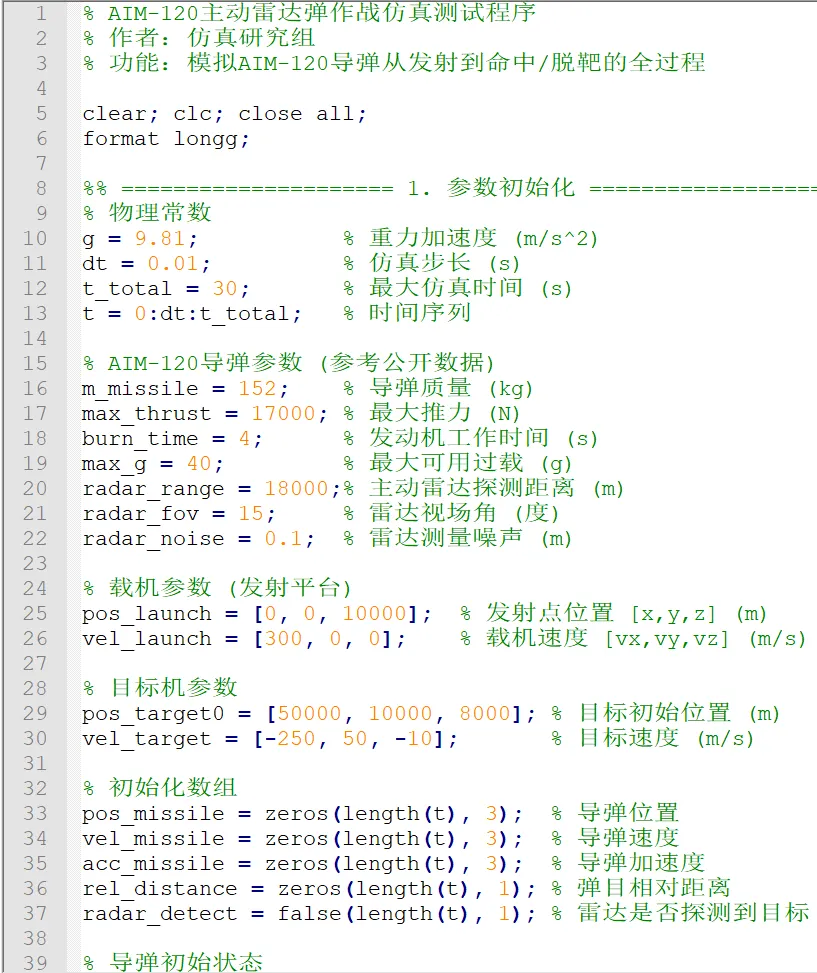

参数初始化模块：
定义了 AIM-120 导弹的核心参数（质量、推力、雷达性能等），均参考公开的 AIM-120 技术指标 设定了载机、目标机的初始位置和速度，模拟典型空战场景 初始化了存储仿真结果的数组，便于后续分析和可视化

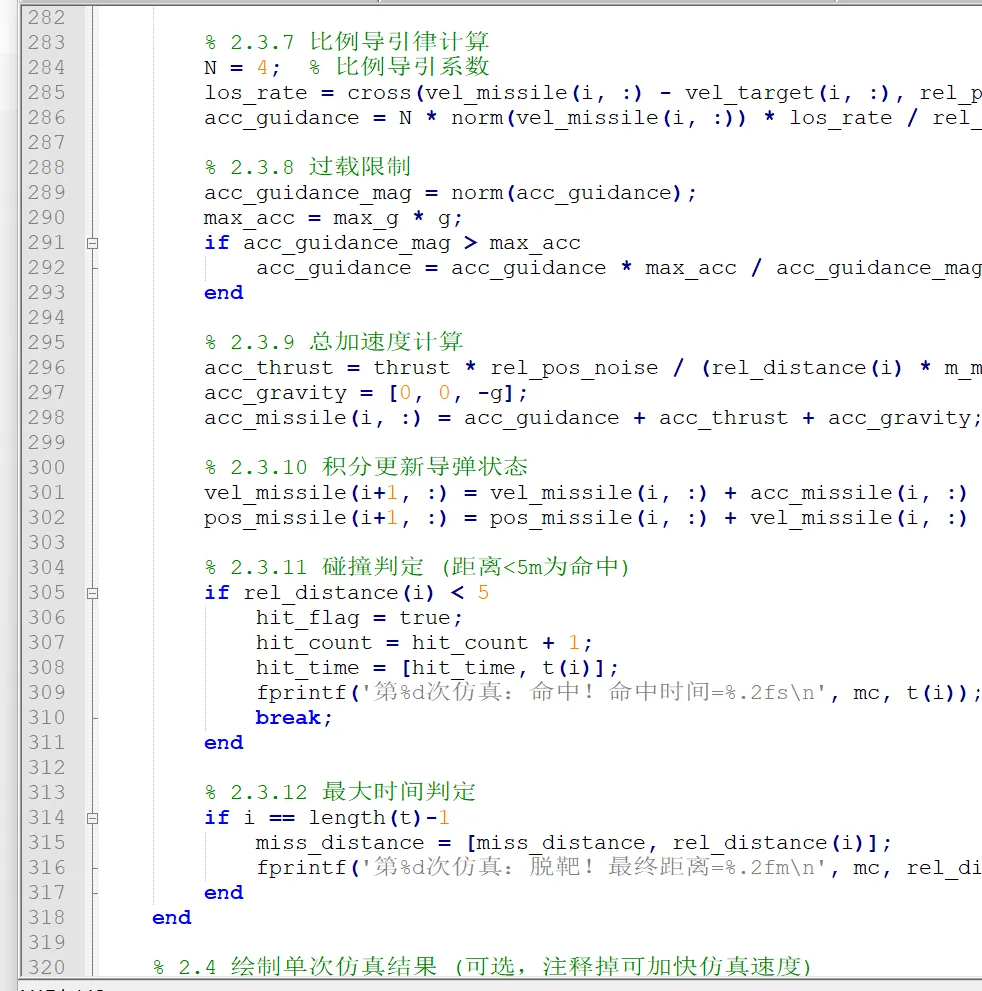

核心仿真循环：
- 雷达探测判定
：结合雷达最大探测距离和视场角，模拟主动雷达的探测特性，并加入测量噪声更贴近实际 - 比例导引律
：采用经典的比例导引算法（导引系数 N=4），这是 AIM-120 实际使用的核心制导律 - 过载限制
：限制导弹最大机动过载为 40g，符合 AIM-120 的实际性能 - 碰撞判定
：当弹目距离小于 5m 时判定为命中，结束仿真 结果可视化：
输出三维弹道轨迹，直观展示导弹追击目标的过程 绘制弹目相对距离、雷达探测状态、导弹速度等关键曲线 自动保存仿真数据，便于后续分析和报告撰写
四、代码使用说明
- 运行环境
：MATLAB R2018b 及以上版本（无需额外工具箱） - 参数调整
： 可修改 pos_target0和vel_target调整目标初始位置和机动特性可修改 radar_range和radar_noise分析雷达性能对仿真结果的影响可调整 max_g和N（比例导引系数）研究制导性能- 扩展建议
： 可添加目标机动模型（如蛇形机动、桶滚机动）

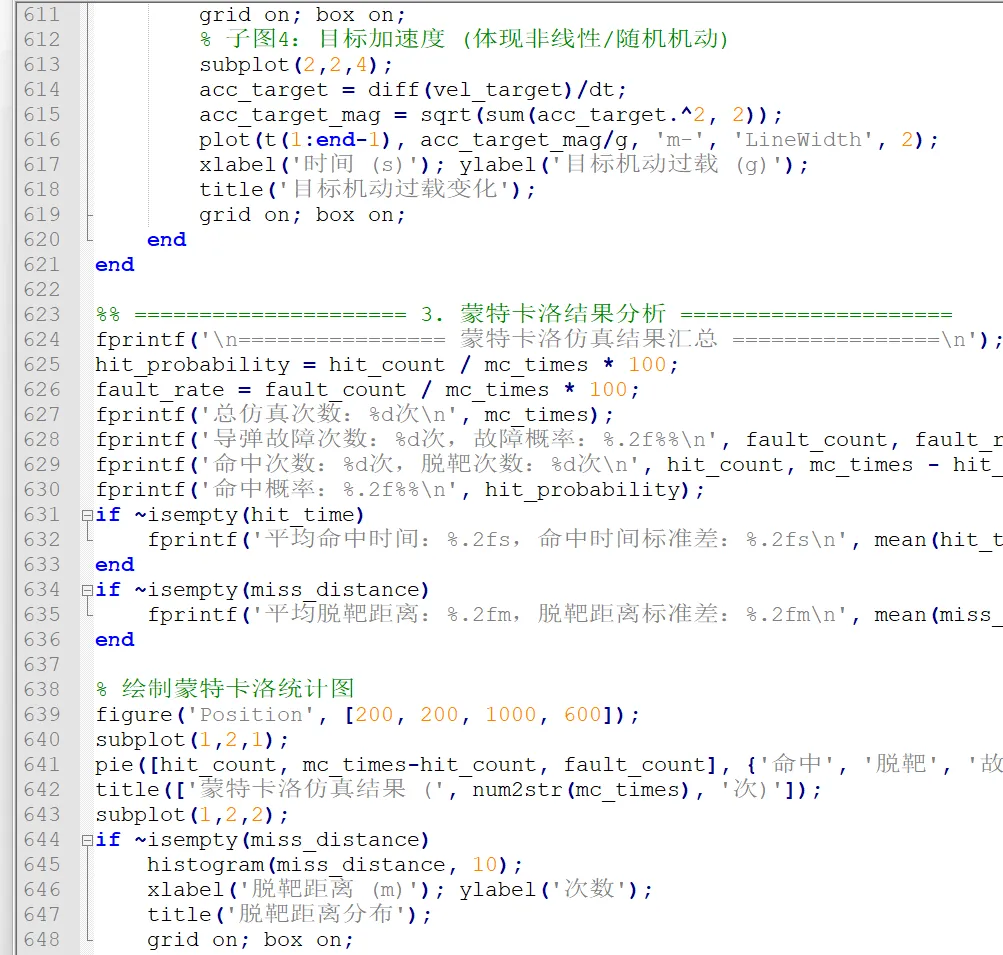

可增加电子干扰模块，模拟雷达对抗场景 可引入蒙特卡洛仿真，分析不同初始条件下的命中概率
总结
本代码实现了 AIM-120 主动雷达弹的核心作战仿真，包含雷达探测、比例导引、弹道解算等关键模块，可直接用于研究报告的仿真验证； 代码参数基于 AIM-120 公开技术指标设定，仿真结果可通过可视化图表直观展示； 代码具备良好的扩展性，可根据研究需求添加目标机动、电子对抗等高级模块。
