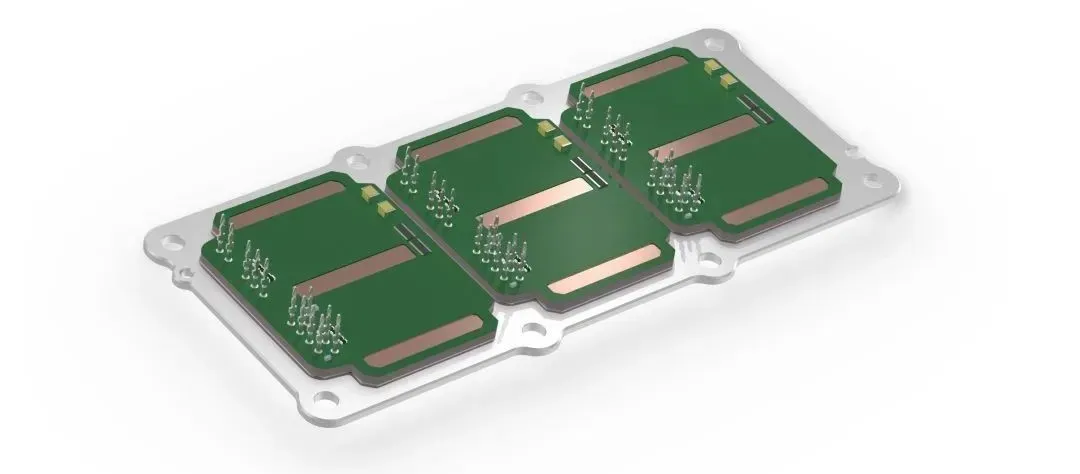

一、高压PCB嵌入式功率半导体模块技术概述
高压 PCB 嵌入式功率半导体模块技术，是将SiC/GaN/IGBT等功率裸芯片直接埋入多层高压 PCB内部，通过微过孔、埋入式铜层实现垂直 / 平面互联，形成芯片 - PCB 一体化的 3D 集成封装，核心是极致缩短功率回路、降低寄生电感、提升高压绝缘与散热，是 800V + 电驱、车载 OBC、工业高压电源的主流升级方向。
（一）、核心技术原理与结构
1. 封装逻辑（颠覆传统）
摒弃传统 DBC 陶瓷基板 + 铝线键合 / 注塑框架，改为PCB 腔体埋入 + 树脂填充 + 多层叠压。 芯片背面直接贴 PCB 铜箔 / 散热层，正面通过铜填充微过孔连接内部布线，无引线、无长键合线。 功率回路从 “平面长走线 + 键合线” 变为垂直短互联 + 平面铜导体，路径长度缩短80%+。
2. 典型结构（多层高压 PCB）
- 芯片层
- SiC MOSFET/IGBT 裸芯片嵌入 PCB 腔体，背面烧结 / 焊接至厚铜层（散热主路径）。
- 互联层
微过孔（φ50–200μm）实现芯片源 / 栅 / 漏与内部铜层垂直导通，铜厚3–6oz（大电流）。 - 绝缘层
高压绝缘半固化片（PP / 高导热树脂 / 陶瓷填充），满足800–1200V爬电 / 电气间隙要求。 - 驱动 / 控制层
集成驱动 IC、电阻、电容，形成功率 + 驱动一体化，进一步降低栅极回路电感。 - 散热层
底部直接对接液冷 / 风冷散热基板，结 - 壳热阻可低至 0.17K/W（SiC 半桥）。
（二）、关键性能优势（高压场景核心价值）
1. 电气性能（最核心突破）
- 寄生电感极低
功率回路 **<2nH**（传统模块10–30nH），电压过冲减少50%+，开关损耗降低30–40%。 - 通流能力提升
单位芯片通流能力提升10–40%，相同电流下芯片用量减少1/3，成本显著下降。 - 高压适配
峰值电压930V+，兼容800V及以上直流母线，适合 SiC 高压器件。 - EMI 优化
短回路 + 屏蔽结构，电磁干扰大幅降低，简化系统滤波设计。
2. 热管理（高压大功率关键）
- 散热路径短
芯片背面直连厚铜 + 散热基板，热阻比传统 DBC 降低30–50%。 - 均热性好
多层铜层快速扩热，适合 **100kW+** 高压逆变器。
3. 集成与可靠性
- 高功率密度
体积缩小40–60%，电驱逆变器 / 车载 OBC 小型化。 - 寿命提升
无键合线疲劳、无框架应力，寿命达传统模块数倍。 - 系统简化
驱动 + 功率一体化，减少线束 / 连接器，装配更简单。
（三）、高压绝缘与材料方案（技术难点）
1. 高压绝缘核心挑战
- 爬电距离短
嵌入式结构内部间距小，**800V+** 需严格控制绝缘设计。 - 材料匹配
PCB（FR4 / 高 Tg）与芯片热膨胀系数（CTE）差异大，易产生热应力、分层、芯片开裂。 - 击穿风险
高频高压下局部放电、电树老化，需专用绝缘体系。
2. 主流高压绝缘方案
- 高导热 PP 内绝缘
（量产主流）：陶瓷颗粒填充聚丙烯半固化片，热导率 8–10W/mK，兼容传统 PCB 工艺，成本适中，适配800V平台。 - AMB 陶瓷内嵌
（高端方案）：活性金属钎焊陶瓷（AlN/Si₃N₄）嵌入 PCB，热导率 150–200W/mK，绝缘耐压 **>1200V**，适合 **1200V+** 超高压，但工艺复杂、成本高。 - 厚铜 + 表面绝缘涂层
厚铜层 + 高压三防漆 / 纳米涂层，简化工艺，但散热略差。
（四）、典型应用场景
- 新能源汽车电驱逆变器
800V SiC 主驱，效率 **>99%，体积缩小50%，续航提升5–8%**。 - 车载 OBC/DC-DC
22kW+ 800V OBC，功率密度 **>5kW/L**，体积减少40%。 - 工业高压电源 / 储能变流器
1000V+ SiC 模块，高频、高效、高可靠。 - 光伏逆变器 / 充电桩
高压、大功率、长寿命需求。
（五）、技术挑战与量产现状
1. 核心瓶颈
- 工艺复杂度
腔体加工、芯片埋入、微过孔填充、高压层压，良率控制难。 - 材料成本
高压绝缘材料、厚铜、SiC 芯片，整体成本高于传统 DBC。 - 可靠性验证
高压、高温、振动下的长期可靠性（PDIV、热循环、功率循环）仍需完善。
2. 量产进展
舍弗勒、英飞凌、纬湃、AT&S 等已推出800–1200V嵌入式 SiC 模块，用于高端电驱与 OBC。 国内（如亿伟世、明古微）已实现小批量试产，主攻800V车载与工业市场。
（六）、与传统功率模块对比（核心差异）
（七）、未来趋势
- 更高电压
- 材料革新
高导热、低 CTE、高耐压的新型 PCB 绝缘材料（如陶瓷 - 有机复合）突破。 - 工艺成熟
良率提升、成本下降，逐步替代传统 DBC 成为高压功率模块主流。
核心设计原则
以低寄生电感、高高压绝缘、优热管理、强结构可靠性为核心，适配 800V 直流母线（峰值耐压≥930V）、SiC MOSFET 高频开关特性（20–100kHz），兼顾 PCB 工艺量产性。
1、核心设计要点（分模块 / 分性能维度）
（一）功率回路设计（低寄生核心）
回路路径：垂直互联为主 + 平面短走线，芯片源 / 漏极通过微过孔直连上下厚铜层，回路长度≤5mm，寄生电感目标 **<2nH**（半桥拓扑）。 铜层设计：功率层采用3–6oz 厚铜（1oz=35μm），大电流区域做铜皮加宽（≥8mm），避免电流集中发热。 拓扑适配：半桥 / 全桥模块做对称式布局，上下桥臂回路长度一致，减少开关时序差与 EMI。 过孔设计：功率端微过孔φ80–200μm，铜填充率≥95%，同引脚过孔阵列排布（数量按电流计算：10A / 个），避免过孔限流。
（二）高压绝缘设计（800V 核心合规）
电气间隙 / 爬电距离：满足IEC 60664-1，800V 直流下，空气中电气间隙≥8mm，爬电距离≥16mm（污染等级 2 级）；PCB 内部绝缘层爬电距离≥0.25mm/kV。 层间绝缘：功率层与驱动层 / 散热层之间增加隔离绝缘层，禁止跨层直接走线，高压区与低压区（驱动 < 24V）做物理分区。 局部放电：模块整体局部放电起始电压（PDIV）≥1200V（1.5 倍额定电压），避免高频高压下电树老化。 边缘处理：PCB 腔体边缘做倒角 / 圆弧处理（R≥0.5mm），芯片与腔壁间隙填充绝缘树脂，防止电场集中击穿。
（三）热管理设计（SiC 大功率适配）
散热路径：芯片背面直接烧结 / 焊接至 PCB 底部散热厚铜层（6–10oz），散热层无走线遮挡，最大化接触面积。 热阻目标：结 - 壳（Rth-jc）≤0.2K/W，结 - 液（Rth-jl）≤0.5K/W（搭配液冷基板）。 均热设计：多芯片并联时，各芯片散热铜层做互联均热区，铜层厚度一致，确保芯片结温差≤5℃。 填充材料：芯片与腔体间隙填充高导热绝缘树脂（导热率≥3W/mK），消除空气间隙，提升热传导。
（四）驱动回路设计（SiC 高频开关）
栅极回路：栅极驱动层紧邻功率芯片层，栅极走线短、宽、对称（宽度≥2mm），寄生电感≤0.5nH，避免栅极振荡。 驱动集成：驱动 IC 直接贴装在 PCB 表面，靠近 SiC 芯片栅极，减少驱动线束，集成栅极电阻（贴片式，靠近栅极）。 隔离设计：驱动层与功率层之间采用厚绝缘层 + 隔离过孔，电气隔离耐压≥2500V，适配光耦 / 磁耦隔离驱动。 辅助元件：在芯片栅 - 源极就近并联稳压二极管 + 陶瓷电容（0.1μF），抑制栅极尖峰电压。
（五）结构与可靠性设计
CTE 匹配：PCB 基材与 SiC 芯片（CTE≈4.5ppm/℃）、焊接层 CTE 差值≤10ppm/℃，减少热循环下的应力开裂。 焊接 / 烧结：芯片与铜层采用银烧结 / 无铅焊料（SAC305），烧结层厚度 20–50μm，结合强度≥20MPa。 机械防护：模块表面涂覆高压三防漆，耐温 - 40~150℃，防潮湿、盐雾、粉尘，满足 IP67 防护（可选）。 量产工艺：腔体加工采用激光雕刻（精度 ±0.01mm），避免机械铣削的边缘毛刺；层压采用真空层压，消除气泡，提升层间结合力。
（六）量产工艺设计
良率控制：微过孔铜填充率≥95%，腔体尺寸精度 ±0.01mm，芯片贴装精度 ±0.02mm。 检测要求：量产全检寄生电感、绝缘耐压、局部放电、热阻，抽样检测功率循环 / 热循环可靠性。 工艺兼容：优先适配传统 PCB 量产工艺（激光、层压、电镀），减少专用设备投入。
（一）PCB 核心基材（高压 / 高导热 / 低 CTE）
高压 PCB 嵌入式功率半导体模块的研发 / 量产厂家，主要分为国际 Tier1/IDM/PCB 方案商与国内功率半导体 / PCB / 封装企业两大阵营，覆盖 800–1200V SiC/GaN/IGBT 方案，以下为完整清单与技术进展。
（一）、国际领先厂家（量产 / 工程化）
1. 舍弗勒（Schaeffler）
- 定位
800V 高压嵌入式模块领航者，主攻车载电驱逆变器。 - 核心方案
SiC 裸芯片埋入多层高压 PCB，微过孔垂直互联，寄生电感 <2nH，开关损耗降 30%+，效率> 99%。 - 进展
2025 上海车展发布 800V 嵌入式模块，2026 年天津基地量产。
2. 英飞凌（Infineon）+ Schweizer Electronic
- 定位
1200V CoolSiC 嵌入式 PCB 技术引领者。 - 核心方案
英飞凌 1200V SiC 裸片 + Schweizer P² Pack（PCB 埋入封装），低寄生、高耐压、适配 800–1200V 平台。 - 进展
联合开发多年，已推出工程样件，面向高端电驱与 OBC。
3. 纬湃科技（Vitesco Technologies）
- 定位
电动出行嵌入式功率模块核心供应商。 - 核心方案
800V SiC 嵌入式 PCB，单位通流能力较传统提升约 40%，集成驱动与功率回路。 - 进展
已在高端电驱逆变器中工程化验证。
4. 采埃孚（ZF）
- 定位
芯片内嵌 PCB + 混碳技术创新者。 - 核心方案
嵌入式 SiC 模块 + 轻量化结构，适配 800V 电驱，已搭载高端新能源原型车。
5. 麦格纳（Magna）
- 定位
高效能嵌入式模块推动者。 - 核心方案
低损耗、高集成嵌入式 PCB 方案，缩短开发周期，面向车载 OBC 与电驱。
6. 博世（Bosch）+ 保时捷
- 定位
Dauerpower 逆变器性能标杆。 - 核心方案
嵌入式 PCB+SiC，打造 800V 超高效电驱逆变器，用于保时捷高端车型。
7. VisIC Technologies（以色列）
- 定位
GaN 嵌入式 PCB 技术先行者。 - 核心方案
与 Vitesco+Schweizer 合作，推出 650V D³GAN 嵌入式半桥，寄生 < 1nH，面向 OBC 与电驱。
8. AT&S（奥地利）
- 定位
高端 PCB + 嵌入式封装方案商。 - 核心方案
高压厚铜 PCB + 埋入式功率芯片，适配 1200V SiC，用于工业与车载高压电源。
（二）、国内研发 / 量产厂家（快速追赶）
1.功率半导体 / 模块企业
- 斯达半导
布局 800V SiC 嵌入式 PCB 模块，推进小批量试产，面向车载与工业。 - 士兰微
自主 SiC 芯片 + 嵌入式封装，已向 10 余家客户供货，主攻中小功率高压场景。 - 亿伟世科技
专注 SiC 嵌入式 PCB 封装，提供 800V 方案设计与工程化服务。 - 明古微半导体
研发高压嵌入式模块，聚焦 SiC/GaN，适配车载 OBC 与储能。 - 上海诚帜
AMB 基板绝缘嵌入式工艺，与 PCB 上市公司合作，推进 800V 方案。 - 翼同半导体
联合客户与 PCB 厂开发嵌入式 SiC 模块，优化低感与散热设计。 - 矽迪半导体、芯联集成、基本半导体、昕感科技、丰鹏电子
均布局 SiC 嵌入式 PCB 模块，处于研发 / 小批量阶段。 - 昆芯科技
推出 1200V/100A SiC 半桥模块，AMB 基板 + 低感设计，适配高压场景。
2.PCB / 封装龙头（工艺与基板支撑）
- 深南电路
车载高压厚铜 PCB + 嵌入式封装工艺研发，适配 800V SiC 模块。 - 生益科技 / 生益电子
高 Tg、高导热高压 PCB 基材，为嵌入式模块提供核心材料支撑。 - 胜宏科技、沪电股份、东山精密
布局高压厚铜 PCB 与埋入式工艺，配套功率模块厂商。 - 长电科技、华天科技
开展车载 SiC 嵌入式封装研发，覆盖芯片埋入与微过孔工艺。 3.厂家技术路线对比（核心差异） 厂家阵营 代表企业 电压平台 核心技术 应用场景 量产阶段 国际 Tier1 舍弗勒、纬湃、采埃孚 800–1200V SiC+PCB 埋入 + 微过孔 车载电驱 / OBC 工程化 / 2026 量产 IDM+PCB 英飞凌 + Schweizer 1200V CoolSiC+P² Pack 高端电驱 / 工业 样件 / 小批量 国内功率 斯达、士兰微、亿伟世 800V SiC + 高压 PCB 车载 / 储能 / 工业 研发 / 小批量 国内 PCB 深南、生益、胜宏 800–1200V 厚铜 / 高导热基材 模块基板 / 工艺 配套量产 4.技术趋势与格局
- 国际
以 Tier1+IDM+PCB 方案商联合为主，800–1200V SiC 方案已接近量产，技术成熟度高。 - 国内
功率半导体 + PCB 企业协同推进，800V 方案快速突破，2025–2027 年将进入小批量量产阶段。 - 共性
均聚焦低寄生电感、高耐压绝缘、优散热、高集成，目标替代传统 DBC 模块。
高压 PCB 嵌入式功率半导体模块（800–1200V SiC 为主）量产前景明确、确定性高：2026 年进入小批量试产，2027–2028 年规模化量产，2030 年后成为车载 / 工业高压功率模块主流方案，替代传统 DBC/AMB 封装。
(一)、量产核心驱动（确定性强）
1. 性能刚需（不可替代）
**寄生电感 < 2nH**（传统 DBC≈10–20nH），SiC 高频开关损耗降**30–60%**，逆变器效率 >99%。 - 功率密度提升 40–50%
，体积缩 1/3，适配 800V 电驱 / OBC / 储能 / 数据中心电源。 - 双面散热 + 厚铜直连
，热阻≤0.2K/W，结温更稳、可靠性提升。
2. 市场爆发（下游拉动）
- 新能源汽车
800V 平台渗透率 2027 年超50%，单车 SiC 模块价值387 美元，2030 年全球 800V SiC 模块市场85 亿美元。 - 工业 / 储能 / 数据中心
高压高效电源需求年增20%+，2030 年合计占功率模块市场45%+。 - 国产替代
国内功率半导体份额 2025 年破40%，PCB / 封装产业链成熟，加速嵌入式方案落地。
3. 产业链成熟（量产基础）
- 芯片
英飞凌 / 斯达 / 士兰微等900/1200V SiC 裸片量产，良率 >85%。 - PCB 基材
生益 / 深南 / 胜宏高 Tg / 高导热 / 低 CTE厚铜 PCB（3–10oz）量产，适配高压嵌入。 - 工艺
- 封装
舍弗勒 / 英飞凌 + Schweizer / 森国科等工程化验证完成，进入试产。 (二)、量产时间线（清晰可预期）
1. 短期（2025–2026）：试点验证 + 小批量试产
舍弗勒天津基地2026 年量产 800V 嵌入式模块。 森国科SiC 嵌入式模块已量产出货（2026 年 1 月）。 国内斯达 / 士兰微 / 亿伟世 / 上海诚帜等小批量试产 / 客户验证。 应用：800V 中功率电驱（≤150kW）、OBC、储能变流器。
2. 中期（2027–2028）：规模化量产 + 主流渗透
- PP 内绝缘方案
全面量产，覆盖 **800V 高功率（≥200kW）** 场景。 - AMB 陶瓷内嵌方案
突破，适配1200V 超高压。 车载批量装车，工业 / 储能大规模替代传统 DBC。 市场：嵌入式模块占800V SiC 模块 30–40%。
3. 长期（2029–2030+）：主流方案 + 全面替代
成为车载 / 工业高压功率模块主流封装，占比60%+。 功率密度达5kW/cm³，成本较传统降20–30%。 覆盖800–1200V 全场景，SiC/GaN 全面嵌入。
(三)、量产瓶颈与突破（已在解决）
1. 核心瓶颈
- 高压绝缘
800V 下爬电 / 电气间隙、局部放电（PDIV≥1200V）、电树老化控制。 - CTE 匹配
PCB（CTE≈18ppm/℃）与 SiC（≈4.5ppm/℃）热失配，热循环应力开裂。 - 工艺稳定性
2. 突破路径（已落地）
- 绝缘
高导热 PP / 陶瓷填充半固化片、AMB 内嵌、腔体倒角 + 绝缘树脂填充。 - CTE
- 工艺
激光腔体（±0.01mm）、真空层压、铜填充率≥95%。 - 验证
头部企业3–5 年可靠性数据积累，车规认证推进中。
(四)、竞争格局与量产优势
1. 国际（领先 1–2 年）
- 舍弗勒、英飞凌 + Schweizer、纬湃、采埃孚
800–1200V 方案工程化完成，2026 年量产。 优势：车规验证、系统集成、全球供应链。
2. 国内（快速追赶，2027 年齐平）
- 斯达、士兰微、亿伟世、森国科、深南、生益
优势：PCB 产业链全球第一、成本低、响应快、国产替代政策。
3. 量产优势（对比传统 DBC）
- 成本
PCB 工艺成熟，BOM 降 15–25%，量产成本更优。 - 集成
功率 + 驱动 + 无源一体化，系统级成本降30%+。 - 交付
PCB 厂 + 封装厂协同，周期缩40%。
(五)、结论：量产前景评级
- 确定性
高（性能刚需 + 市场爆发 + 产业链成熟）。 - 时间节点
2026 小批量、2027 规模化、2030 主流化。 - 市场空间
2030 年全球嵌入式高压模块市场≥50 亿美元，中国占40%+。 - 技术趋势
800V SiC+PCB 嵌入是高压功率模块不可逆方向，全面替代传统封装。
素材来源：网络。
五、我的知识星球
1.新能源汽车--数据
1.1新能源汽车周度销量数据；
1.2新能源汽车月度销量数据；
1.3新能源汽车主流城市销量数据；
1.4历年中国新能源汽车保有量数据；
1.5全球汽车保有量数据。
2.新能源汽车--主机厂渠道
3.新能源汽车--主要Tier1渠道
4.新能源汽车--对标样品
电控类，电源类，智驾类等对标拆解分析
5.新能源汽车--咨询服务和外包设计
5.1咨询服务
1.帮助客户深入理解产品性能，筛选合适的供应商;
2.帮助供应商推荐应用场景和渠道，把握行业新的趋势，提前布局。
5.2外包设计
1.PCB Layout;
2.EMC测试及其整改验证；
3.产品基本性能测试；
4.对标产品逆向工程，扫描建模和逆向电路；
5.3D建模；
6.其他外包设计，灵活机动，高效完成客户的工作包和项目。
6.新能源汽车--三电系统知识
| ├──定义与概述 |
| │ ├── 电机 |
| │ ├── 电池 |
| │ └── 电控 |
| ├── 电机系统 |
| │ ├── 电机类型 |
| │ │ ├── 直流电机 |
| │ │ ├── 交流异步电机 |
| │ │ └── 永磁同步电机 |
| │ ├── 工作原理 |
| │ ├── 驱动技术 |
| │ └── 性能特点 |
| ├── 电池系统 |
| │ ├── 电池类型 |
| │ │ ├── 铅酸电池 |
| │ │ ├── 镍氢电池 |
| │ │ ├── 锂离子电池 |
| │ │ └── 固态电池 |
| │ ├── 电池管理 |
| │ │ ├── SOC估算 |
| │ │ ├── SOH评估 |
| │ │ └── 均衡控制 |
| │ ├── 充电技术 |
| │ ├── 安全性 |
| │ └── 续航性能 |
| ├── 电控系统 |
| │ ├── 控制器类型 |
| │ ├── 控制策略 |
| │ ├── 传感器与执行器 |
| │ ├── 网络通信 |
| │ └── 智能化技术 |
| └── 发展趋势与未来展望 |
| ├── 技术创新 |
| ├── 环保与可持续性 |
| ├── 智能化与网联化 |
| └── 法规与政策影响 |
| ├── 工程基础 |
| │ ├── 新能源汽车拓扑结构 |
| │ ├── 电驱动系统架构 |
| │ ├── 尺寸链与公差 |
| │ ├── 基础材料（铜铝，工程塑料等） |
| │ ├── DFMEA基础 |
| │ ├── 8D分析基础 |
| │ └── 模块设计基础 |
| ├── 功能类设计规范 |
| │ ├── 密封设计 |
| │ ├── 热管理 |
| │ ├── EMC设计 |
| │ ├── NVH设计 |
| │ ├── 振动设计 |
| │ ├── 电磁设计 |
| │ └── 结构设计 |
| ├── 关键零部件模块设计规范 |
| │ ├── 功率模块设计及其选型 |
| │ ├── 电流传感器设计及其选型 |
| │ ├── PCBA设计 |
| │ ├── PCB中关键器件选型 |
| │ ├── 压铸件设计 |
| │ ├── 注塑件设计 |
| │ ├── 冲压件设计 |
| │ ├── 高压接插件设计及其选型 |
| │ ├── 低压接插件设计及其选型 |
| │ ├── 高压线束设计及其选型 |
| │ ├── 低压线束设计及其选型 |
| │ ├── 磁件设计及其选型 |
| │ ├── 标准件设计及其选型 |
| │ └── 。。。 |
| ├── 连接技术 |
| │ ├── 螺钉连接 |
| │ ├── 激光焊接 |
| │ ├── Press fit |
| │ ├── 锡焊 |
| │ ├── SMT |
| │ ├── 超声波焊接 |
| │ ├── 铆接 |
| │ ├── 银烧结 |
| │ ├── FSW |
| │ ├── 钎焊 |
| │ ├── 胶接 |
| │ ├── 接插件连接 |
| │ ├── 电阻焊接 |
| │ └── 。。。 |
7.新能源汽车--行业趋势分析报告
8.各垂直领域定制专家问答
上述内容放置在如下知识星球：
https://t.zsxq.com/RIZla
六、对标技术服务

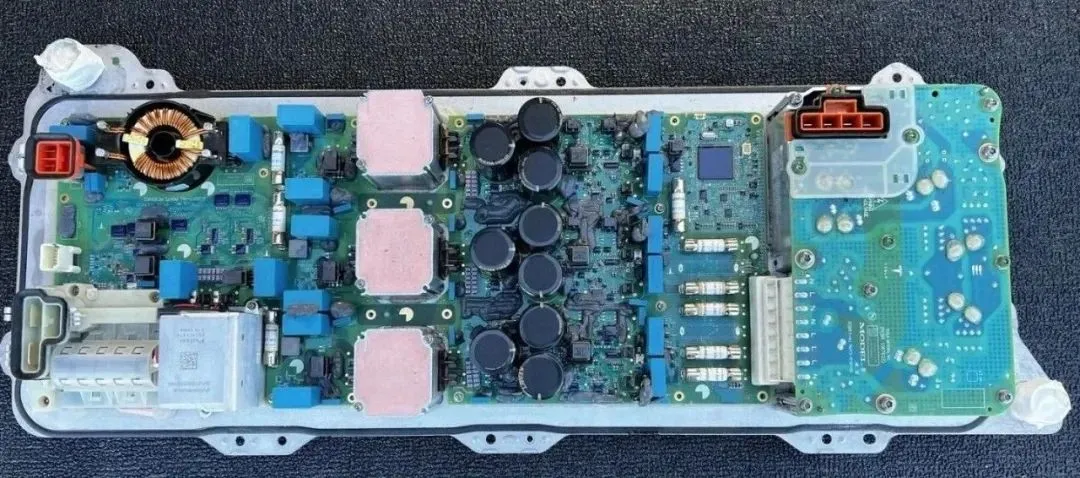

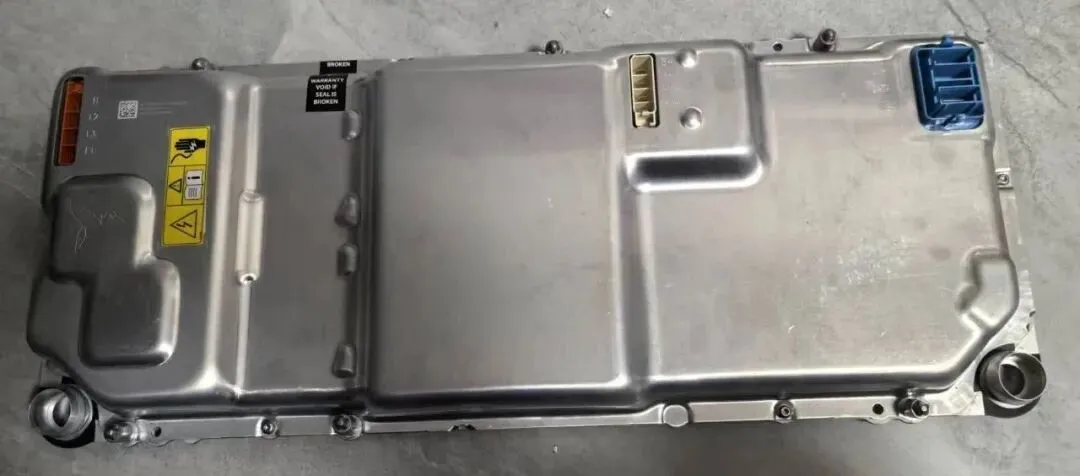

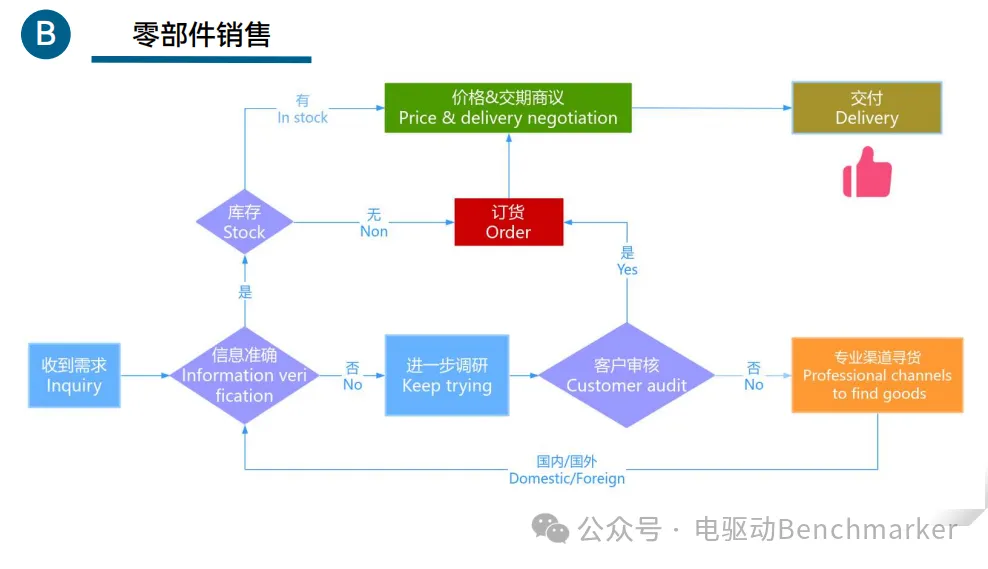

本公众号平台提供：1.对标样品的销售，包括行业中历代典型的对标样品，上述电源类样品均有货源；2.技术服务，包括竞品分析，台架测试和逆向设计等；3.咨询和培训，包括专题咨询和企业内训等。个性化需求，请加主编微信进一步沟通接洽。
