光通信行业洞察:(二)上游元器件集成与运行逻辑

在上一期的产业链总览中，我们梳理了光通信行业从上游到下游的整体架构。本篇将聚焦于上游环节的各类核心元器件，在光信号传输链条中的功能分工和协作关系。对于高速光通信系统而言，发送端、传输介质和接收端各有其关键组件，而尤其是传输侧的光无源器件，往往对系统级性能指标产生深远影响，决定了整条链路的插入损耗预算、调试难度和可靠性冗余。本篇旨在从工程视角出发，解析电芯片、光有源器件与光无源器件如何各司其职，又如何在链路中互相制约，共同决定通信系统的上限性能。

上游芯片与器件的分类定位要准确理解上游元器件的逻辑分工，首先需要对光通信模块中所涉及的主要组件进行清晰分类。目前上游核心元器件通常划分为三大类：电芯片、光有源器件和光无源器件。

从产业分工上看，上游的电芯片和光器件供应商提供上述组件，中游的光模块厂商则将这些芯片/器件集成封装成完整的光收发模块，下游设备商（如通信系统设备、数据中心交换机厂家等）再将光模块作为标准件插入整机使用。因此，上游元器件的性能与可靠性直接决定了光模块乃至整个系统设备的性能上限。一旦某一上游组件出现短板，将成为整条链路的瓶颈：例如激光器芯片的带宽限制会限制模块速率，连接器的不可靠会影响系统稳定性。反之，只有深入理解每类器件在链路中的角色，才能正确评估其对整机系统和投资价值的影响。

在信号链路的起点——发送端，电芯片与光有源器件相互配合，将原始的高速电信号转换为光信号，并奠定整个链路的信号质量上限。发送端的主要器件角色包括：电芯片侧的驱动/调理，以及光器件侧的发光与调制。

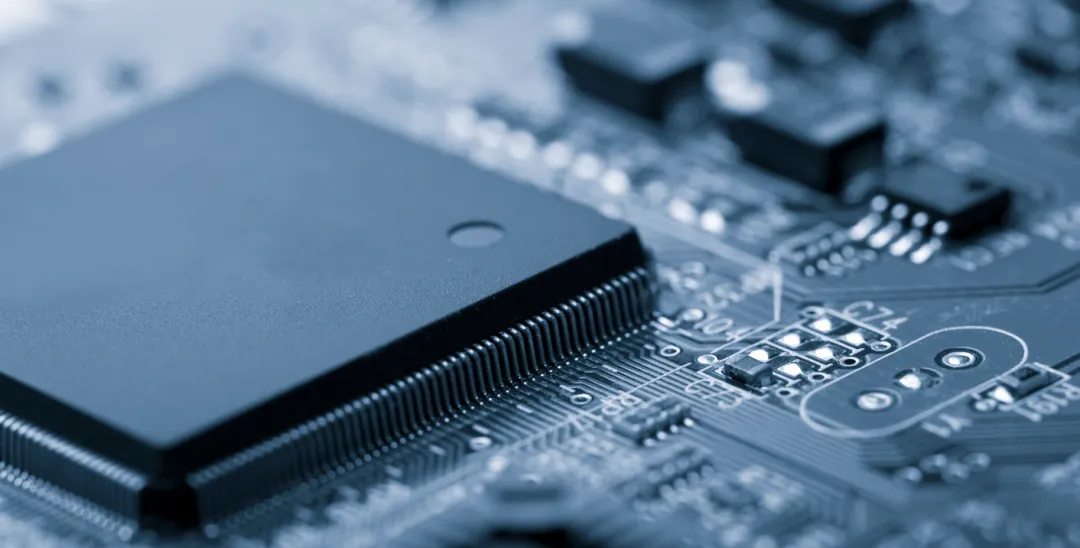

首先，来自主设备的高速数字信号一般先经过电芯片的处理。例如高速模块中常见的做法是先由CDR恢复并清理输入的基带信号时钟，再送入激光器驱动芯片（LDD）进行放大和波形调制。驱动芯片根据信号要求输出对应的电流或电压，直接驱动后续的激光器产生调制光。对于NRZ(On-Off Keying)这种简单调制，一个高速驱动芯片即可推动激光器在“开”“关”之间快速切换。而在PAM4等多电平调制下，还需要更复杂的驱动和DSP配合，将数字信号预编码为模拟信号驱动光器件。无论哪种情况，电芯片的带宽和线性性能至关重要：它决定了激光器能被调制的最快速度，以及信号在调制前的质量。如果驱动芯片在目标速率下输出失真严重、抖动过大，将直接导致光输出信号的误码率升高。另一方面，驱动和DSP芯片的功耗也对系统提出约束——更高速率往往意味着更高功耗和发热，需要在性能与能耗间权衡设计。可以说，发送端电芯片为链路性能设定了一个“电子极限”，在当前工艺节点和架构下，芯片性能决定了信号可以被多快多好地送入光域。

然后是光有源器件的发光与调制过程。当驱动芯片将电信号加到发射激光器上时，激光器芯片（或外调制器）便将电信号转换为光信号输出。直调式激光器（如DFB激光器）直接将驱动电流变化转化为光强度的高低变化；而外调制方案（如EML或独立的马赫-曾德调制器）则通过改变光的强度或相位来承载信息。无论是哪种方案，激光器及调制器的特性决定了链路的很多上限指标：

激光器芯片有其调制带宽极限，超过此速率时光输出无法跟随电信号高速变化。外调制器同样有带宽和驱动电压限制。因此发送端的光器件响应速度限制了通信速率的上限。例如当前单波长直接调制激光器很难超过25-50Gbps，如果要更高速率则需通过并行通道或更复杂的调制方案来实现。

发光器件会影响输出光信号的幅度、噪声和光谱特性。比如激光器的消光比（光“开”与“关”的功率比）直接关系到接收端判决的容易程度；激光器的线宽和相位噪声会影响相干系统性能；又如调制器本身的插入损耗和非线性失真也会造成误码增加。因此发射光器件决定了链路初始信噪比和码型特征。如果发送端光信号一开始就畸变严重或功率不足，后续再好的链路条件也难以补救。

发送端光器件还确定了发射光信号的光功率和中心波长。输出功率必须足够高以克服之后传输中的损耗，同时又不能过高以免损坏器件或超出安全等级。不同应用对功率要求不同，例如长距离干线需要较大功率且可能采用掺铒光纤放大器（EDFA）来中继。而在波分复用系统中，激光器的中心波长（例如CWDM的1270~1370nm各波长）必须落在标准波长栅格内，且稳定性要高，否则将影响多波长合路传输的效果。高端激光器往往带有温控（TEC）来稳定波长和功率输出，这又增加了功耗和成本。

值得一提的是，为了保证发射端光信号的稳定，很多光模块的TOSA中还集成了光隔离器等无源元件。光隔离器是一种只允许光沿一个方向通过、阻断反向反射光的无源器件。它通常被放置在激光器输出端，防止来自光纤线路的反射光进入激光器腔内扰乱激光工作。没有隔离器的情况下，反射回来的光可能使激光器产生干扰或模式不稳，导致信号抖动和误码增加。由此可见，即便在发送端，有源与无源器件也是密不可分的协同关系：电芯片提供驱动“源”，光有源器件将其转换为光“信号”，而光无源器件（如隔离器、透镜等）则保障“信号”顺利耦合进入光纤且质量不受干扰。这个组合共同决定了链路的发射起点能有多高——速度有多快、信号有多好、功耗是否可控。

光信号从发送端耦合进入光纤后，开始在传输介质中传播。在这一过程中，虽然不再有主动的电光转换，但大量光无源器件和无源光学芯片在链路中发挥着不可或缺的作用。传输段的无源环节主要包括以下几类：

① 通道合波/分波

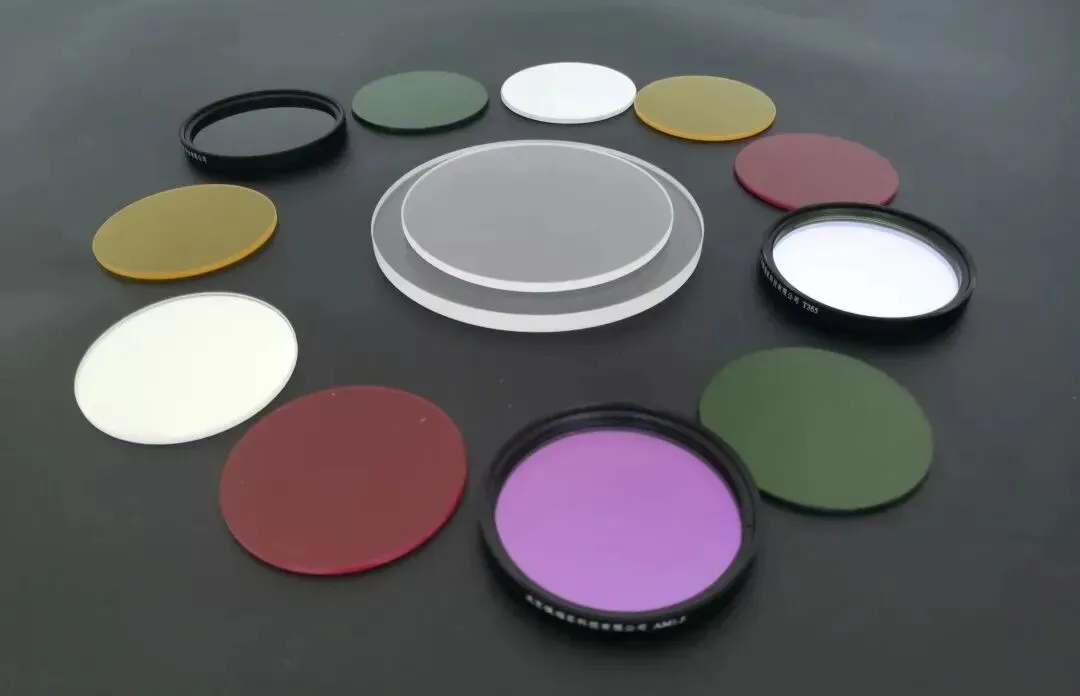

WDM器件与滤光片

为了充分利用光纤的带宽资源，现代光网络大量采用波分复用（WDM）技术，即在一根光纤中同时传输多个不同波长的光信号。实现WDM的关键器件就是合波/分波器：在发射方向将不同波长信号合波成一束，在接收方向再解复用分出各个波长。典型WDM无源器件有薄膜滤波片（TFF）和阵列波导光栅（AWG）等。

无论采用TFF还是AWG，WDM滤波器件都会引入一定的插入损耗，并且要求各波道之间具有良好的隔离度和一致性。这对系统设计提出两点要求：其一，链路必须留出足够的功率预算来弥补WDM器件的损耗；其二，器件制造商必须保证不同通道的损耗和滤波特性尽可能一致，以免某些波长通道性能偏差过大。高质量的波分器件在这方面至关重要——若WDM器件额外损耗过高，会直接削弱信号、缩短传输距离并可能造成误码；而隔离度不足则会导致波长间串扰，影响接收判读。因此在波分复用环节，光无源器件的优劣经常成为系统性能瓶颈之一。运营商在部署WDM系统时，都会严格考察滤波器件的插损指标和一致性，以确保整网可靠运行。

②波导分路与集成封装

AWG芯片与PLC技术

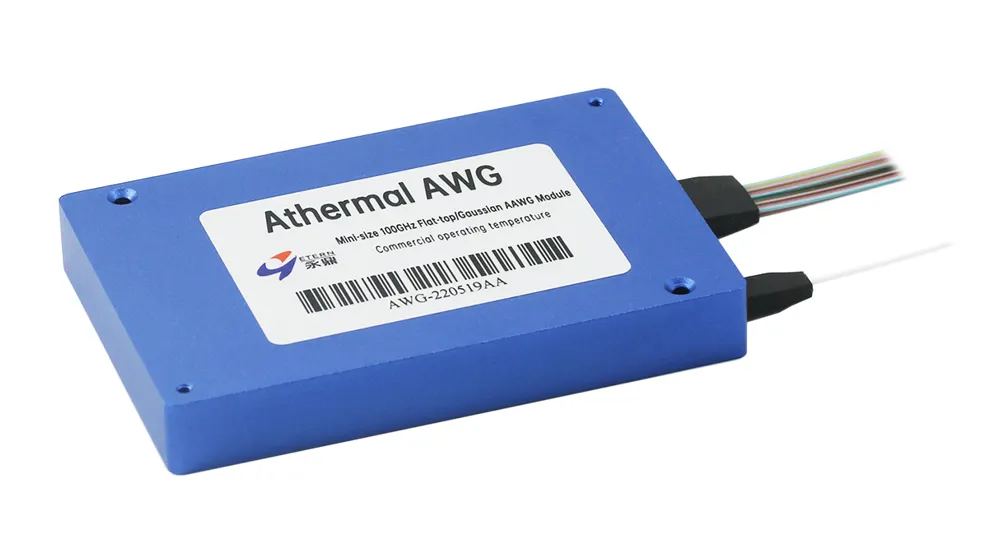

光无源芯片级器件，主要指像AWG这类平面光波导器件及相关PLC（Planar Lightwave Circuit）技术。在现代光模块和光线路设备中，越来越多无源功能被集成到光芯片上，实现小型化和高密度连接。AWG就是其中典型代表，它实质上是一种特殊用途的PLC芯片。同样基于PLC工艺的还有光功分器/耦合器（如1×N分光器）等，它们通过在硅基或石英基底上制作Y分支波导，将一束光均匀分为多束。在FTTH等无源光网络（PON）中，大量使用1×32、1×64等PLC分路器，将OLT下行的光功率平均分配给数十个用户端ONU。这类无源芯片也属于传输侧的重要光学基础设施。相比传统的熔融拉锥耦合器，PLC分路器具有体积小、波长平坦度好、通道一致性高等优点，可更容易规模化生产和集成。

当无源功能由离散器件走向芯片集成时，新挑战也随之产生：封装与对准技术。无源光芯片需要通过光纤将光耦合进出芯片，这通常借助光纤阵列（FA）来实现。一组精密排布的光纤（例如带有V槽对准的8芯或16芯光纤阵列），对应粘接在AWG或PLC芯片的输入/输出波导端面上，将多通道光纤与芯片一一耦合。常见的MPO连接器所使用的MT插芯实际上也是一种多芯光纤阵列技术——只不过用于可插拔连接而非固定封装。对于AWG这类多通道无源芯片来说，每个通道的耦合损耗和对准精度直接决定了其插损指标和批量一致性。假如阵列中某根光纤与芯片波导轴有微小偏移，那个通道的损耗就会升高、性能变差。此外，温度和机械应力也可能影响耦合稳定性，因此封装工艺需要保证在各种条件下光纤阵列与芯片的相对位置稳定可靠。这一过程专业上称为装调（装配与调校），需要高精度设备和工艺控制。波导无源芯片的封装良率和一致性，是衡量厂商工艺水平的重要指标之一。

值得欣喜的是，随着国内厂商在PLC工艺和封装上的突破，大通道数AWG无源芯片已实现低损耗批量量产，并大规模应用于骨干网、数据中心等领域。据报道，AWG芯片不仅长期性能稳定且易于与激光器、探测器等有源器件混合集成，这为光模块内部进一步集成化提供了可能。可以预见，未来光模块会更多采用无源光芯片方案，将过去需要多个分立器件和光纤连接才能完成的功能集成在一起，从而减小模块尺寸、降低装调成本。这也是光模块走向光电共封装(CPO)等新形态的基础之一。在这一趋势下，上游具备先进PLC/AWG工艺能力的无源器件供应商，将在产业链中扮演愈发重要的角色。

③多芯光纤连接与高密度互联

MPO及新型连接技术

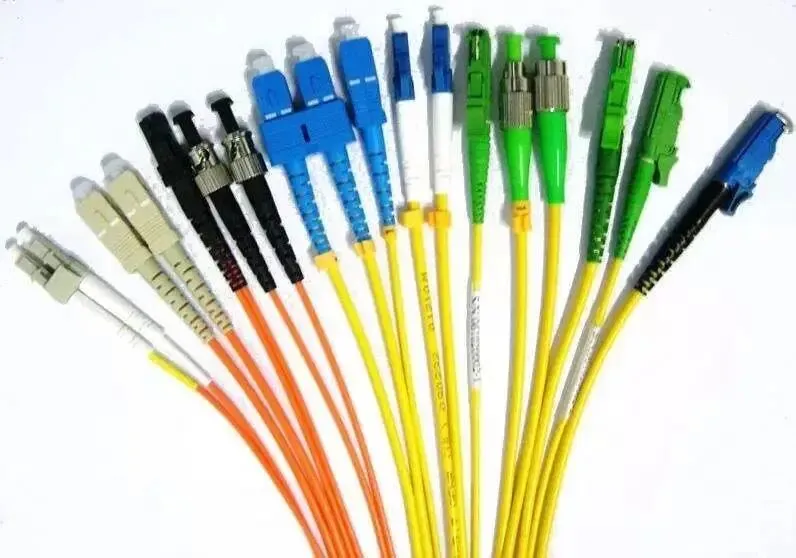

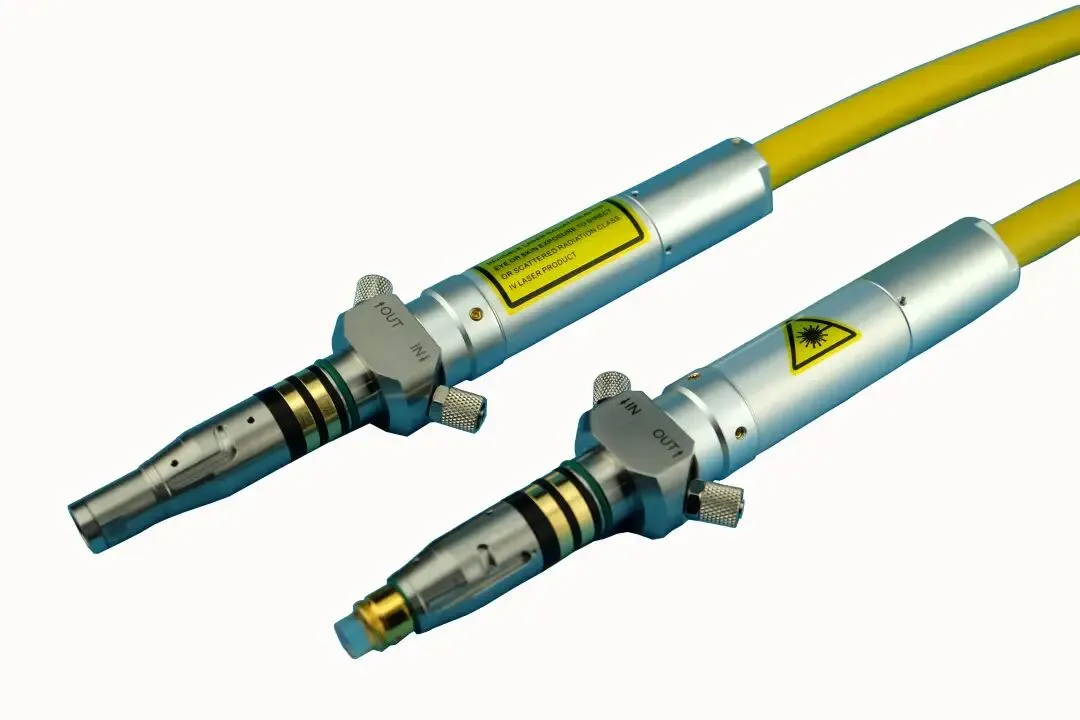

传输链路中最后一类关键无源环节是光纤的连接和互联。无论是在数据中心还是长途光缆线路，光纤与光纤、光纤与器件间的连接都会大量存在。传统单芯光纤连接器如LC/SC适用于逐根光纤的对接，而随着并行光和多波长技术的发展，多芯连接器应运而生，典型代表就是MPO系列连接器。一个MPO连接器可在一对插头中同时连接12芯、16芯甚至24芯光纤，大幅提高了单位体积的连接密度，已成为数据中心40G/100G及更高速率模块布线的事实标准之一。多芯连接大幅简化了布线结构（例如由一根MPO主干线代替12对双工LC跳线），同时也提升了维护便利性（快速插拔，减少线缆冗杂）。然而，这种便利是以更高的制造和维护要求为代价的：

多芯连接器引入的插入损耗一般高于单芯连接器，因为要保证多根光纤同时精确对准更具挑战。标准MPO连接一对的典型插损在0.2~0.5 dB量级，优质低损耗型可做到≤0.35 dB。连接器的每一点损耗都在侵蚀链路的功率预算，例如在一条100G链路中可能允许的总损耗只有几个dB，那么两个MPO连接器就可能消耗掉接近1dB。因此大型链路设计时，会严格限制连接器数量或采用低损耗连接产品。同样重要的是回波损耗（Return Loss），即连接界面的菲涅尔反射。劣质或未清洁的连接器容易产生较大的反射回波，不但浪费光功率，还可能干扰发送端激光器甚至对接收产生多径干扰。为此，多芯连接器通常采用物理接触（PC/APC）研磨技术来降低反射，并要求使用者定期清洁端面以保持高性能。

MPO连接器内部使用精密的MT插针/插孔定位光纤阵列，每根光纤芯径只有数微米，对准误差需要控制在亚微米级。制造商通过在插芯上加工导向针孔和引入钢定位销，确保两半连接器插合时所有光纤对准。但再精密的机械结构也不可避免有公差，因此MPO通常分标准和低损两个等级，低损耗级别对芯轴和针孔的尺寸公差要求更严（例如允许的轴偏移<0.9μm，可实现平均<0.35dB的插损）。在长期使用中，反复插拔和环境变化也可能影响对准（例如温度变化引起热胀冷缩）。因此优质的多芯连接器需要选用稳定材料并经过严格测试，其长期性能直接关系到数据中心运行的可靠性。

多芯连接器虽然减少了线缆数量，但故障排查反而可能更复杂。例如一根MPO里如果某两芯光纤衰耗异常，排查时必须拆解该连接或者使用专业检测设备分别测量每一芯，非常耗时。这就是所谓“调试代价”，因为多芯结构把多个通道绑在一起，单通道的问题不易直观定位。此外，多芯连接的极性管理也需要严格规划（如MPO有A/B/C极性标准），在部署时一旦有连接顺序混淆，就会导致信号错路，需要返工调整。因此运维人员需要经过培训，使用专门工具确保每一根多芯连接正确插接无误。行业也在引入一些新型高密度连接方案（如SN、MDC连接器等双芯超小型接口）以提高密度和简化极性管理，但在干线和并行高速领域MPO仍然是主力方案。

综上，传输链路上的这些无源器件——WDM滤波芯片、PLC波导器件、光纤连接器与阵列——共同构成了光信号在链路中传播的“被动网络”。它们虽然不直接“产生”信号，但对信号“保持”和“传递”的质量起决定作用。链路设计者在计算光功率预算时，需要把每个无源器件的插损都考虑在内；在评估系统可靠性时，也要考虑诸如连接器松动、器件老化带来的影响。在长距离干线网中，无源链路的损耗和色散决定需要多少中继放大，而在数据中心短距互联中，无源器件的插损和反射则直接关系到能否实现超低BER的通信。因此我们说，传输段的无源环节往往是系统性能的隐形限制因素：提升无源器件的性能，可以大幅优化系统成本和可靠性，相反忽视无源器件则可能让昂贵的有源设备无法发挥应有作用。

经过长途传输和无源处理的光信号最终抵达链路终点——接收端。在这里，光有源器件和电芯片再次联手，将光信号还原为电信号并完成信息的恢复解调。接收端的核心器件包括光探测器和后续的电信号恢复芯片，它们的协同关系以及对传输质量的依赖值得深入解析。

首先是光探测器，常见为PIN型光电二极管，在长距离应用中则使用带有内部增益的APD（雪崩二极管）。光探测器的作用十分直接：将输入的光子流转换为电流。当光信号射入探测器时，每个光子产生的光电效应转化为电子-空穴对，使电路中产生与光功率成正比的电流。由于探测器本身不提供增益（APD除外），其输出电流通常非常微弱，需要后续电路放大才能处理。

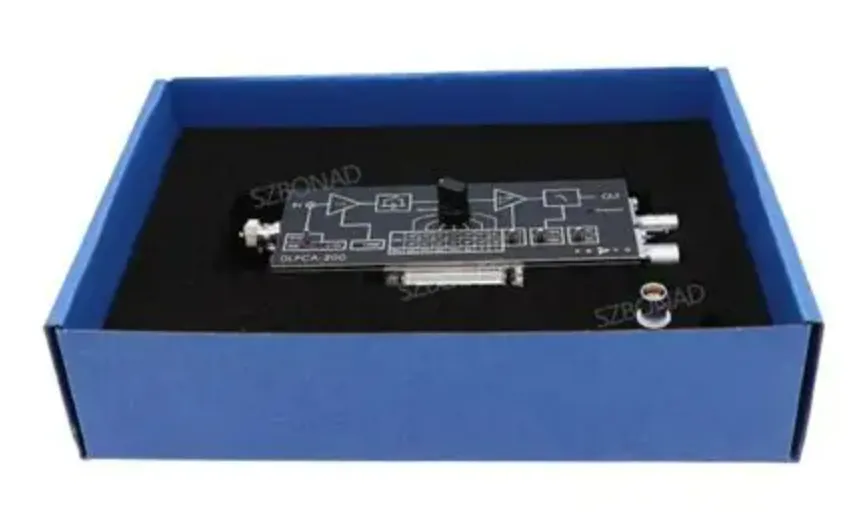

因此紧随探测器的是跨阻放大器（TIA），它将光电二极管的微小电流信号转换并放大成可用的电压信号。TIA的工作可以简单理解为一个高增益电流-电压转换器，它设法在尽可能低噪声的前提下提供大的增益。接收端常将探测器和TIA集成在一起（称为“探测组件”或“前置放大器”），以减小连接寄生并提高灵敏度。TIA的性能直接影响接收灵敏度：其输入噪声越低、带宽越高，则对微弱光信号的还原越准确，系统可以在更低的光功率下实现所需误码率。

经过TIA放大的电信号通常还需经过限幅放大器（LA）和CDR/DSP电路处理。限幅放大器的作用是将TIA输出的不稳定幅度信号规范化为固定幅度，便于后续数字判决。而CDR则提取和重整信号的时钟与数据，将失真的波形重新恢复到标准的数字信号形态输出。如果是高速PAM4或相干调制，还需要高性能DSP在接收端进行均衡、符号判决甚至解调。可以看出，接收端电芯片承担了“最后一公里”的任务：把模拟光探测得到的信号尽力恢复为原始的数据比特流。这一过程中每一环节都至关重要，如果TIA错失了有用信号、或者CDR无法锁定时钟，那么前面链路再好的信号也无法还原。

需要强调的是，接收端器件对传输质量具有反向依赖性。也就是说，接收效果好不好，很大程度上取决于传过来的光信号质量。上文详述的传输侧无源器件如果造成了过高的损耗，使得抵达探测器的光功率低于接收灵敏度门限，那么无论探测器和放大器有多优秀，链路还是会产生误码。同样地，如果传输过程中由于色散、偏振模色散等导致脉冲展宽、波形畸变过重，即便最先进的DSP也可能无法完全恢复数据。因此，接收端能够补偿和纠错的范围是有限的。工程上一般会给出一个接收灵敏度规范，例如在特定速率下要求接收光功率不低于-xx dBm才能保证误码率低于1e-12等。这背后其实反映的就是探测器+TIA+后端电路在一定噪声水平下可可靠判决的最小光功率。而这个阈值需要链路设计时通过预算来保障。例如100G光链路典型预算中，发送端输出光功率减去所有无源链路损耗，再减去一定系统裕量后，应该不低于接收端灵敏度。如果无源段损耗增加了，必须相应提高发射光功率或者采用更敏感的接收器（如APD替换PIN）才能弥补。这就是上下游器件协同的体现：上游无源器件造好了，传过去的信号足，接收器可以轻松还原；反之无源链路差，接收端就得“拼命”提高自身性能来托底。

当前高端光模块中，接收端往往已经引入DSP配合相应算法（如FFE、DFE均衡，前向纠错FEC等）来最大程度提高信号恢复能力。但这些高级电芯片的代价是功耗和成本的大幅增加。因此，从系统全局来看，提升传输段无源器件和发射端信号质量，比单纯依赖接收DSP补偿更为高效。毕竟任何补偿都无法创造信噪比，只能重新分配已有的信噪比预算。一条健康的链路应当是在前端就尽量把信号铺好，以减轻后端负担——这正是理解上游元器件价值所在的重要思维。

综上所述，光通信链路就像一个精密协作的接力赛：电芯片、光有源器件、光无源器件各自承担不同功能，又必须无缝衔接才能顺利将信息从一端送到另一端。电芯片划定了电子处理的速度和信号整形能力边界，光有源器件决定了光信号产生和转换的性能上限，光无源器件则提供了信号传输的道路和规则，限制着信号衰减和分配的下限。从链路角度看，没有哪一环节是孤立的英雄：再好的激光器也需要低损耗的无源链路来发挥威力；而再高级的DSP也弥补不了光器件先天带宽不足的短板。正因如此，我们在分析行业机会时，应从整个链路协同的视角来评估上游元器件的价值——既要看到高速电芯片和光芯片的性能演进，也不能忽视那些“小而关键”的无源器件对系统成本和可靠性的巨大影响。

放眼未来，随着通信速率持续攀升和新兴架构（如CPO、硅光集成等）的涌现，上游各类器件都将面临新的挑战与机遇。例如，电芯片领域可能需要突破工艺瓶颈来开发更高速低功耗的驱动和DSP；光有源器件方面或将出现新材料和结构实现更高带宽的激光与调制器；无源器件方向则包括更低损耗的光波导技术、更高密度更可靠的连接方案等等。
