全球钢铁冶炼前沿技术深度报告一:熔融还原冶炼工艺深度解析

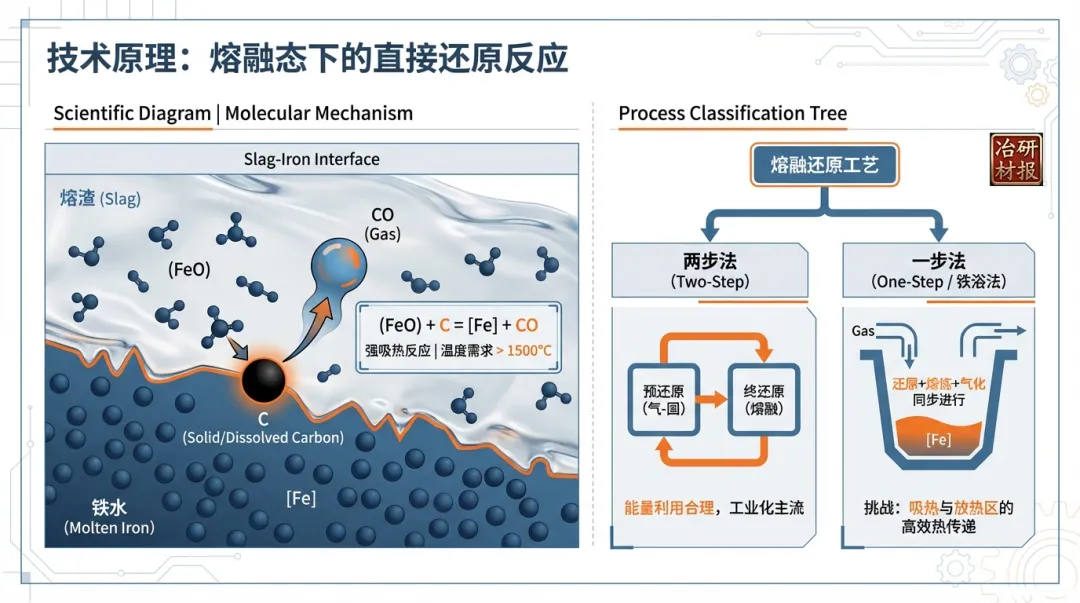

熔融还原炼铁技术代表了为摆脱传统高炉对焦炭的深度依赖、简化流程并实现更灵活生产而发展的重要非高炉炼铁路线。其核心理念是在高温熔融状态下，直接使用非焦煤（或燃料）将铁矿石还原为液态铁水，实现对烧结、焦化等上游工序的替代或简化。本章将深度解析其技术原理、主流工艺、关键设备与控制逻辑。熔融还原的本质，是将铁氧化物的终还原过程置于高温熔融的渣铁相中进行，其核心化学反应是 熔融直接还原 。相较于高炉内固态铁矿的逐级气-固还原，熔融还原的关键步骤发生在渣相（含FeO）与固体碳或溶解碳的界面，反应式为：式中，(FeO) 代表熔渣中的氧化亚铁，[Fe] 为生成的铁（溶解于铁水或形成金属相）。该反应为强吸热反应，需要在超过1500°C的高温下才能高效进行，反应速率远快于固态还原。根据还原与熔炼过程在时空上是否分离，熔融还原工艺可分为两大类：- 两步法：将预还原（气-固相） 与终还原熔炼（熔融态） 在两个独立的反应器内顺序完成。能量利用更合理，是当前实现工业化的主要形式。
- 一步法（铁浴法）：将氧化铁的预还原、终还原以及煤的气化燃烧过程高度集成在同一个铁水熔池反应器内同步完成。技术关键在于解决还原区（吸热）与燃烧区（放热）之间的高效热传递。

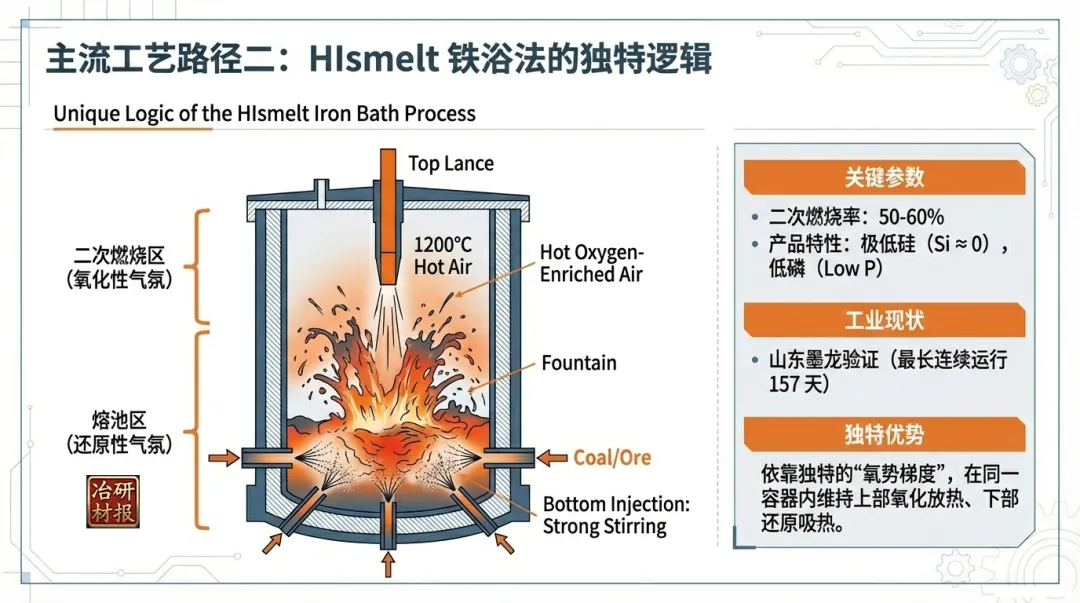

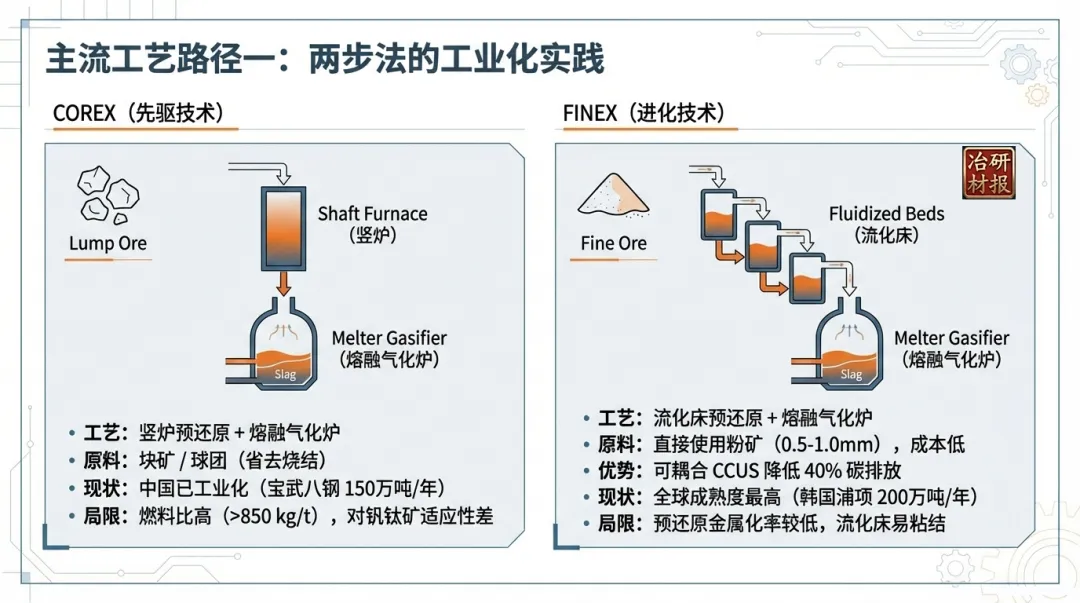

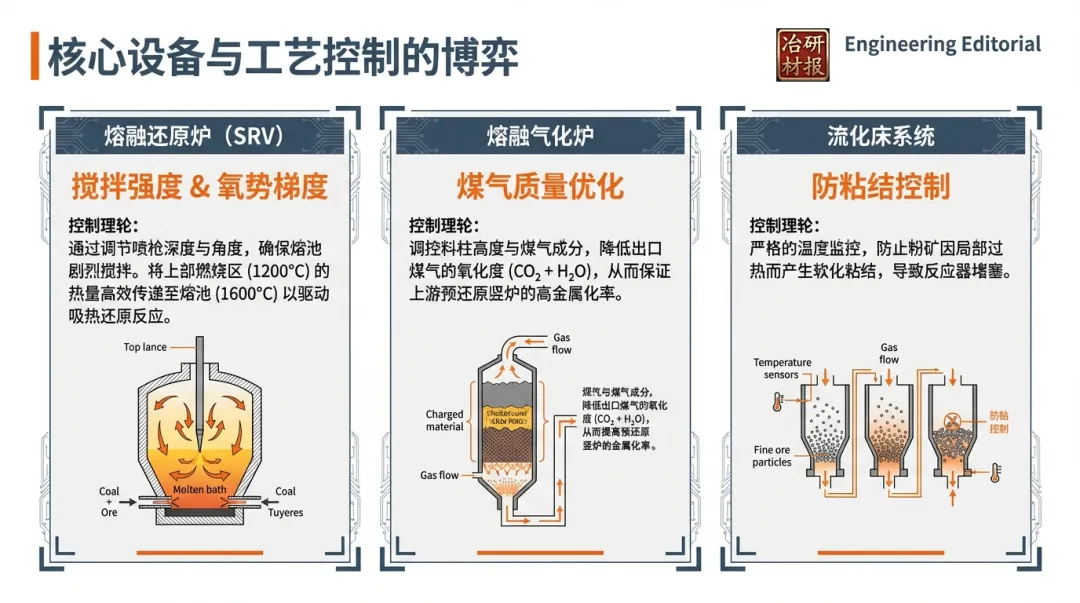

目前，全球范围内实现长期稳定工业化运行的熔融还原工艺主要有三种，其技术路径、适应性与成熟度各有侧重。不同工艺路线的核心设备截然不同，其设计决定了工艺控制的关键。- 熔融还原炉（SRV）：HIsmelt工艺的核心，是一种立式铁浴反应器。上部为水冷炉壳形成的二次燃烧区，下部为砌筑耐火材料的熔池区。其设计精髓在于通过底部深喷固体料与顶部喷吹热风，在炉内垂直空间上建立并维持一个稳定的温度和氧势梯度。
- 熔融气化炉：COREX/FINEX工艺的终还原设备，兼具终还原、煤的气化、渣铁分离和制造还原气多重功能。其操作控制的关键之一是优化料柱高度和煤气成分，以降低出口煤气的氧化度（即降低CO₂+H₂O含量），从而提高预还原竖炉的金属化率。
- 流化床系统：FINEX工艺的预还原核心，多级流化床的设计旨在实现粉矿的连续、高效气-固还原。控制难点在于防止因局部超温导致的物料黏结和堵塞。
- 温度精准控制：熔池温度（约1600°C）是确保还原反应彻底和渣铁良好分离的基础；二次燃烧区温度（约1200°C）和还原气温度（对于两步法）则直接影响热量的供给与利用效率。
- 喷吹与搅拌控制：HIsmelt工艺中，固体喷枪的深度、角度与流速，以及顶部富氧热风的喷吹，共同决定了熔池的搅拌强度、二次燃烧率（通常控制在50-60%）及热效率。强烈的熔池搅拌是强化“熔融直接还原”反应动力学的关键。
- 气氛与氧势梯度控制：这是铁浴法工艺的灵魂。必须通过精细的喷吹参数匹配，确保炉子上部为氧化性气氛以充分放热，下部熔池为强还原性气氛以高效还原FeO，这个氧势梯度的稳定维持是工艺可行的前提。

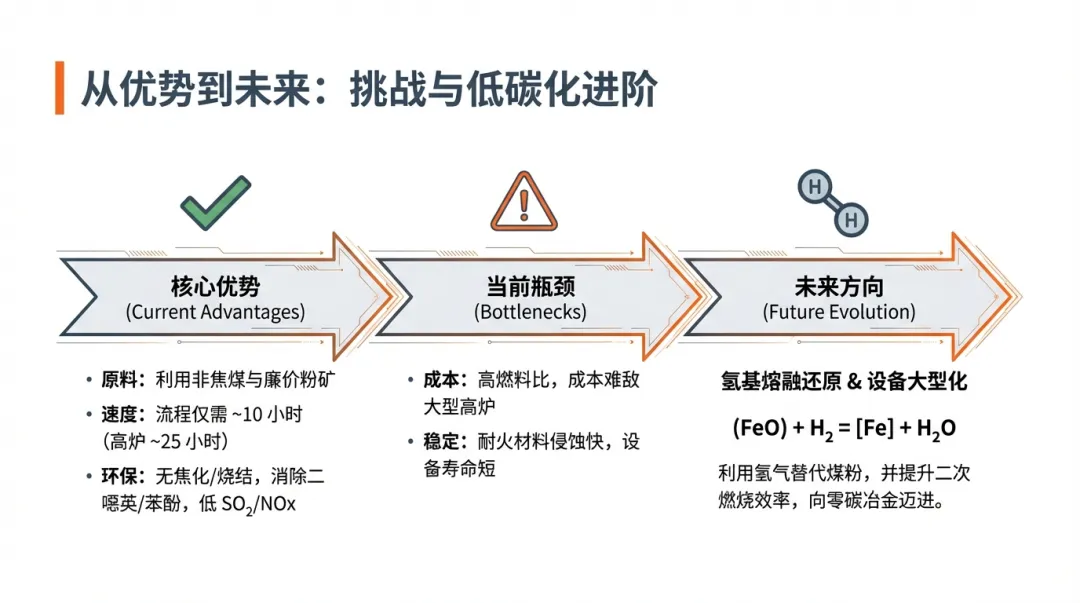

熔融还原工艺展现出了区别于传统高炉的独特价值，但也面临严峻的产业化挑战。- 原料灵活性高：可直接使用非炼焦煤和廉价粉矿或块矿，降低了对优质焦煤和烧结矿的依赖，原料成本更具弹性。
- 流程显著缩短：省去了污染重、能耗高的焦化和烧结（或部分球团）工序，从矿石到铁水的流程时间大幅缩短（例如COREX仅需约10小时，而高炉约25小时）。
- 环保性能突出：本质上消除了焦化生产中的苯并芘、酚、氰化物及烧结过程中的二噁英等剧毒污染物排放源头，SO₂、NOx等常规污染物排放也显著降低。
- 能耗与成本竞争力：当前工业化工艺的总燃料比普遍偏高，导致铁水成本在与大型化、高效化高炉的竞争中不占优势。优化焦点在于：优化炉料结构与配煤；提高预还原产品的金属化率；提升二次燃烧热向熔池的传递效率；以及高效利用副产品煤气（用于发电、化工或循环）。
- 长期运行稳定性：包括炉衬侵蚀、流化床结块、喷枪寿命等问题，需要通过材料创新与操作制度优化来提升设备作业率与寿命。
- 向低碳化进阶：虽然现有工艺降低了污染，但碳减排并不明显。未来的根本优化方向是 “氢基熔融还原” ，即向熔池喷吹氢气替代部分煤粉，反应式为 (FeO) + H₂ = [Fe] + H₂O 。但这依赖于大规模低成本绿氢的供应，以及高温高压下反应器设备稳定性的突破。
总结而言 ，熔融还原工艺作为一条重要的非高炉炼铁技术路线，已通过COREX/欧冶炉、FINEX和HIsmelt等具体工艺实现了工业化突破，在环保和原料灵活性上展现出明确优势。然而，其经济性、能耗和运行稳定性仍是制约大规模替代高炉的关键瓶颈。技术的持续进化正朝着深度优化现有工艺参数与探索氢基还原等颠覆性方向并行发展。
