引言：AI算力革命驱动PCB产业迎来历史性变革

在全球人工智能浪潮席卷之下，作为"电子产品之母"的印制电路板（PCB）行业正经历着前所未有的变革。2025年10月29日，英伟达在GTC 2025大会上首次展示了Vera Rubin超级芯片，标志着AI算力基础设施进入新的发展阶段。与此同时，谷歌TPU、亚马逊Trainium、Meta自研芯片等ASIC方案大规模放量，国产算力链集中释放，共同推动着PCB行业向高端化、智能化方向快速演进。

当前，PCB行业正处于技术迭代与供需格局重塑的关键节点。一方面，AI芯片对信号传输速率、功耗控制、散热性能的极致要求，推动着M9级高频高速材料、超高层背板、CoWoP封装等前沿技术的商业化进程；另一方面，全球PCB供应链在中美贸易摩擦、地缘政治等因素影响下，正加速向东南亚转移，形成新的产业集群格局。本报告基于对AI算力需求、芯片封装技术演进及产业链发展趋势的综合分析，深入剖析2026年PCB行业的17个核心热点，为行业参与者、投资者和政策制定者提供决策参考。一、AI算力基础设施升级：推动PCB技术迈向新高度

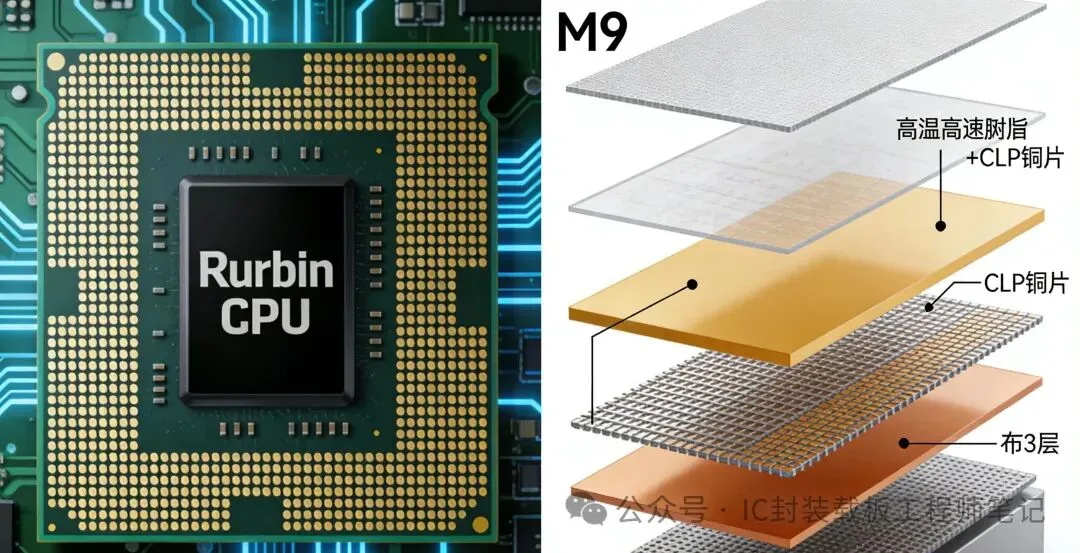

1.1 Rubin架构量产带动M9材料元年英伟达Vera Rubin架构的量产将成为2026年PCB行业最重要的催化剂。根据最新规划，Rubin GPU预计将在2026年第三或第四季度进入量产，时间点大致与现有的Blackwell Ultra"GB300"Superchip全面量产相当，甚至可能更早。Rubin NVL144平台采用两颗新芯片组合，其中Rubin GPU由两颗Reticle尺寸的核心组成，具备50 PFLOPS的FP4精度算力，并配备288 GB HBM4高带宽存储器。相比前代产品，Rubin架构在性能上实现了质的飞跃：FP4推理算力达3.6 ExaFLOPS，FP8训练算力1.2 ExaFLOPS，相较GB300 NVL72提升约3.3倍。更重要的是，Rubin架构的量产将直接推动M9级PCB/CCL材料的规模化应用。根据产业链最新验证结果，Rubin架构的Midplane和Rubin Ultra架构的正交背板已确定采用"M9树脂+HVLP3/4铜箔+Q布（极低损耗玻纤布）"的顶级组合方案。M9材料的技术突破体现在三个核心组件的协同升级：

HVLP4铜箔在M9材料体系中承担着信号传输"高速公路"的角色，其表面粗糙度Rz值控制在0.6μm以下（部分高端产品可达0.2μm），相比传统铜箔降低60%，使信号损耗减少35%-60%。这种超低轮廓铜箔配合M9树脂可实现3600GB/s的NVLink 6 Switch带宽，完全满足Rubin架构对224Gbps超高速信号传输的严苛要求。M9树脂作为PCB基材的"黄金基材"，通过在M8基础上大幅提升高性能碳氢树脂的纯度与比例，并优化填料体系，将介电损耗降至0.0005@10GHz的极致水平。树脂体系中碳氢树脂与PPO的比例从M8的1:2提升至2:1，同时填料中球形二氧化硅占比提升至40%，是M7的两倍，大幅增强了材料的导热性和机械强度。单颗GPU对应的PCB价值量实现翻倍增长，从GB200的约400美元提升至VR200的约900美元，增幅超过125%。更详细的拆解显示，GB200 GP300单颗GPU对应的PCB价值量为375美金，而基于Rubin架构的产品将提升至863美金，若采用Rubin Ultra架构增加正交背板后，单颗GPU对应的PCB价值量将达到1521美金，是当前的近5倍。1.2 Midplane/正交背板技术突破

Midplane（中板）和正交背板技术的突破是Rubin架构实现高性能的关键支撑。根据产业链最新送样验证结果，Rubin架构中技术要求最高的部分——Midplane和Rubin Ultra的正交背板已确定采用核心材料方案。Midplane技术特点：用于Rubin架构机柜内部高密度互联，替代传统背板，已确定采用M9树脂+HVLP3/4铜箔+Q布（石英布）方案，层数为28-32层高密度PCB。正交背板技术突破更为显著：层数设计上，从GB200的约50层大幅提升至78层（由3块26层板压合）甚至104层，全部采用M9材料以支持更高的信号传输速率和完整性。首批方案已定为M9+Q布，但因性能要求极高，仍在优化中（如增加PTFE等），最终方案预计在2026年2月敲定。技术架构上，正交背板采用垂直交叉互连架构，与交换网板呈90°连接，相邻信号层错层布线，数据可直接在计算与网络单元间传输。核心驱动源于三层升级：层数从22-40层提升至70-84层，材料升级为M9级PTFE，工艺复杂度与材料用量较传统方案提升3-4倍。单机价值量大幅提升，Ultra架构新增的78层M9材料正交背板，单机价值量达20万美金。这种超高价值量不仅体现了技术复杂度的提升，更反映了AI算力基础设施对PCB性能要求的极致追求。1.3 CoWoP封装技术商业化

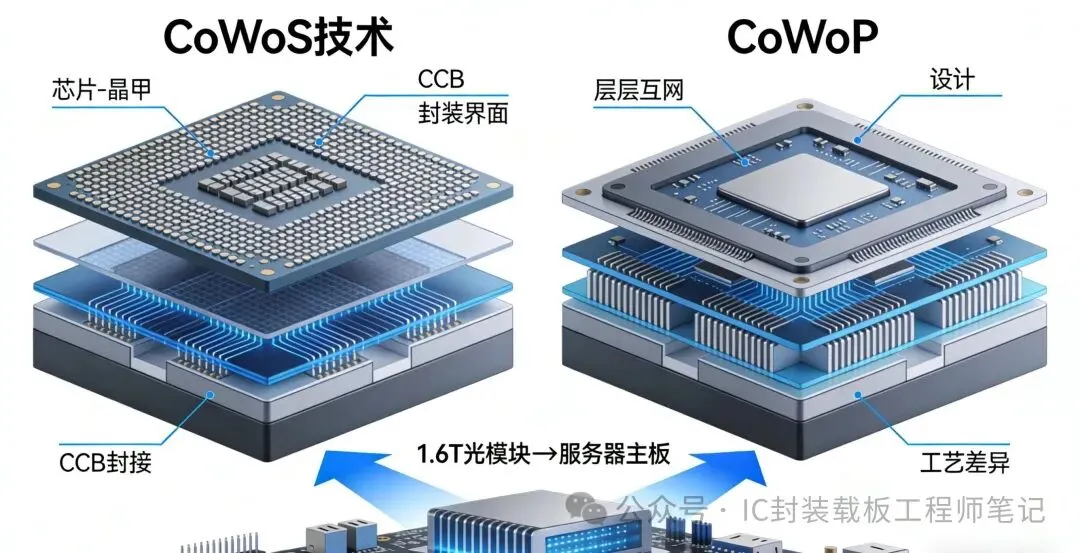

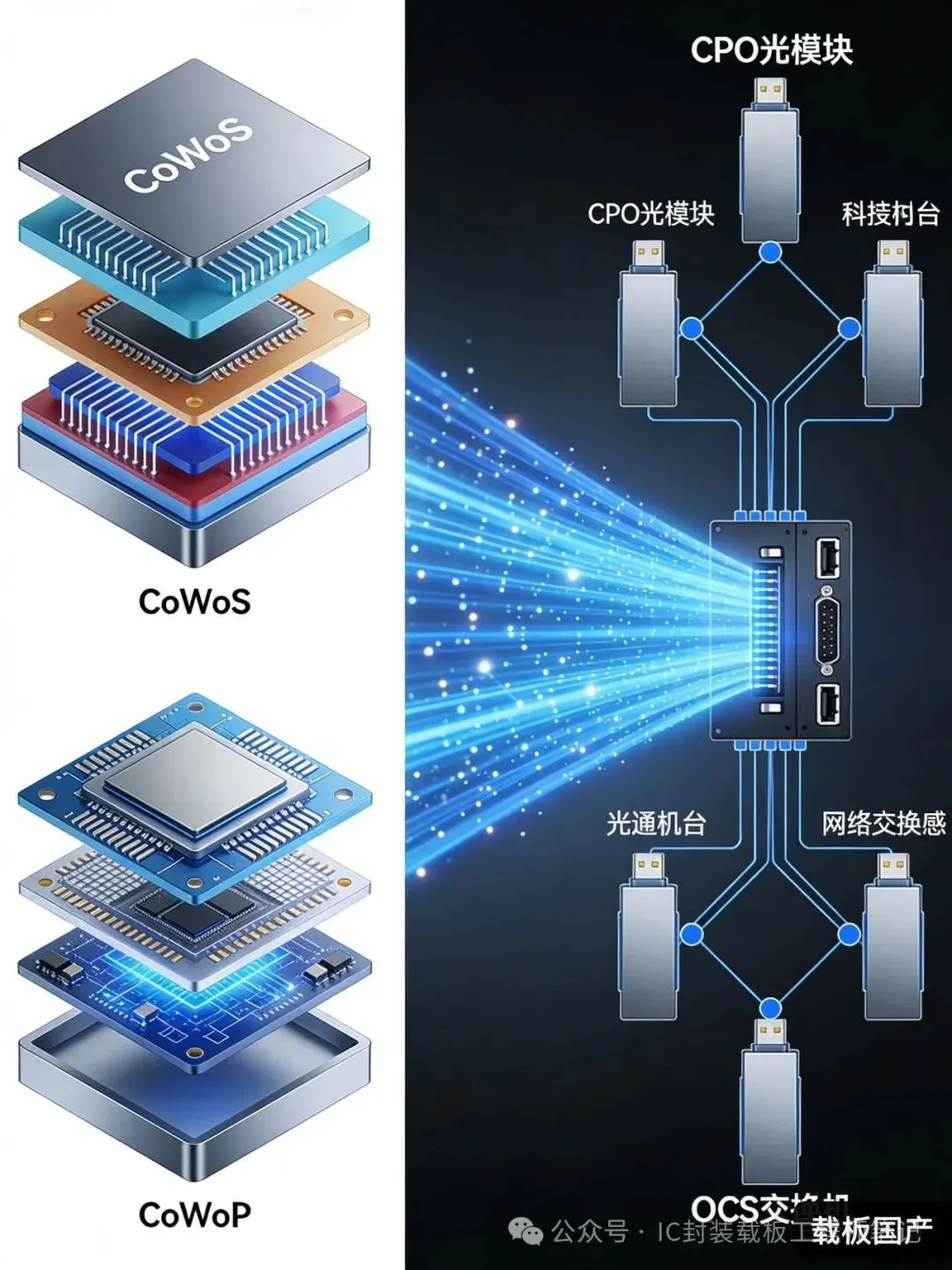

CoWoP（Chip-on-Wafer-on-PCB）封装技术的商业化将成为2026年PCB行业的又一重要突破。与传统CoWoS（Chip on Wafer on Substrate）相比，CoWoP最大的差异在于取消了封装基板，中介层和芯片直接封装在SLP（Substrate-Like PCB）上。英伟达正在测试新一代CoWoP技术，计划与台积电CoWoS双线推进，预计在2026年10月下一代Rubin GPU系列的GR150芯片同时采用CoWoP与CoWoS两种封装技术。CoWoP技术的核心优势包括：信号传输更优：减少层级，缩短信号路径，提升信号完整性和互联性能；供电更稳定：电源模块可更靠近GPU芯片，降低寄生阻抗与电感，提高响应；散热性能提升：散热器可直接接触裸芯片，少一层基板降低热阻，满足千瓦级功耗需求；可靠性增强：减少热胀冷缩差异，降低结构翘曲风险；设计更灵活：PCB可支持更高布线密度与更多层数，实现更高带宽的小型化设计。在成本方面，2026年10月GR150发布会上的对比显示，左侧CoWoS封装的版本厚如硬币，右侧CoWoP版本薄得能透过光线，相同性能下成本降低35%。然而，CoWoP技术的商业化也面临挑战。目前CoWoP仍处于研发验证阶段，2025-2026年仍是验证与生态构建期，真正商业化应用预计要到2026年以后。实现这一目标需要PCB工艺大幅升级，向10μm级线宽/线距迈进，对材料、设计和EDA工具提出更高要求。1.4 光互联向CPO/OCS演进

在数据中心内部，为应对不断攀升的带宽和功耗挑战，共封装光学（CPO）和光学电路交换（OCS）等光互联技术正从技术探索走向更广泛的部署。CPO技术发展现状：英伟达正式推出了面向InfiniBand和以太网的两大CPO交换机产品线，分别命名为Quantum-X Photonics与Spectrum-X Photonics。InfiniBand CPO将于2025年下半年首发，以太网CPO则计划在2026年下半年面市。台积电的CPO技术开发正在加速推进，应英伟达、博通两大客户要求，预计下半年有望实现小批量产，2026年开始放量。根据LightCounting预测，CPO出货量预计将从800G和1.6T端口开始，2025年开始商用，2026至2027年开始规模上量。OCS技术突破：OCS（光电路交换）首批量产级解决方案已完成组装验证，联合生态伙伴定义可扩展架构，聚焦插损稳定性（长期切换漂移＜0.2dB）。OCS通过全光路交换，极大地降低了能耗，预计2026年快速起量。市场需求爆发：谷歌为现阶段核心下游客户，2026年其TPU中位数出货量预期400万颗，对应OCS交换机需求近4.7万台；全球市场规模预计从2025年的7.8亿美元增长至2031年的20.2亿美元。更重要的是，CPO目前的表现已经超出预期，预计在2026年下半年将出现"Big step-up"（阶跃式增长）。这一技术演进不仅将重塑数据中心的互联架构，也将为PCB行业带来新的技术挑战和市场机遇。二、材料体系代际革命：从跟随到引领的关键跨越

2.1 Q布（石英纤维布）供需缺口爆发Q布（石英纤维布）作为M9材料的核心增强材料，正面临着前所未有的供需失衡。2026年全球Q布需求预计突破1800万米（仅英伟达Rubin需500万米），但产能仅1500万米，缺口达300万米。供需缺口的结构性特征：从月度需求来看，2026年Q布需求预计超过100万米/月，而全球产能仅65万米/月，供需缺口率达35%。考虑到英伟达Rubin架构和1.6T光模块的大规模应用，2026年石英布需求预计达到120万米/月，供需缺口率仍将维持在30%左右。更严峻的是，中国Q布总产能（菲利华+中材科技）预计仅500万米，不足全球缺口的20%。这种极度失衡的供需格局直接推动了价格的飙升。价格突破300元/米：Q布价格已从2025年的200-250元/米上修至2026年的250-300元/米，涨幅50%，部分订单达300元/米以上。价格上涨的背后是供给端的严重约束：全球能稳定量产Q布的企业不足10家，产线建设成本高（5亿元/条）、周期长（18-24个月+设备调试）。技术壁垒构筑供给瓶颈：Q布的技术壁垒主要体现在材料纯度和工艺控制方面。Q布要求二氧化硅含量达到99.99%，这种超高纯度的原料制备本身就是一个巨大的技术挑战。在生产工艺方面，从石英砂提纯到纤维拉丝再到织布，每一个环节都需要精确的工艺控制。特别是在织布环节，Q布的硬度和脆度显著提升，加工难度极大，对设备和工艺要求极高。国产企业的突破与机遇：菲利华作为国内唯一实现"砂→纤维→布"全产业链的企业，良率超过90%，这种垂直整合能力构成了极高的技术壁垒。公司的Q布产品具有显著的性能优势，三代石英电子布介电常数低至2.3，介电损耗≤0.0007，性能直接对标日本企业。中材科技作为国内唯一覆盖低介电全代系产品的企业，N9级石英布已送样Rubin架构验证，规划2025年下半年投产3500万米产能，良率目标超80%，有望成为国产替代主力。2.2 HVLP-4/5铜箔国产替代加速

随着M8+/M9材料普及，高端HVLP铜箔需求激增，国产厂商在英伟达、AMD供应链中实现了历史性的"0-1"突破。技术门槛与市场格局：HVLP（高速超低轮廓铜箔）已成为下一代AI服务器的主流选择，其Rz值通常要求在1.5微米以下。日本三井金属矿业株式会社目前已开发出Rz值仅为0.4微米的HVLP5铜箔，以满足1.6T交换机和高性能算力节点的极致需求。HVLP铜箔的加工费远高于标准铜箔，HVLP5的加工费甚至超过35美元/公斤，这为具备技术突破能力的国产厂商提供了可观的溢价空间。国产替代的关键转折点：2025年发生了一个关键转折点：日本三井金属供应的HVLP4铜箔被曝出存在"爆板"等质量问题，导致下游客户信任危机，这为国产厂商打开了历史性的时间窗口。下游厂商也主动给国产替代"让路"，深南电路已同步测试6家国产供应商，验证周期缩短40%；生益电子2025年国产HVLP铜箔采购量同比增长300%，2026年计划将国产采购占比提升至40%。国产厂商的技术突破：铜冠铜箔作为国内唯一实现HVLP1-4代全系列量产的企业，HVLP2产品Rz值≤2.0μm，已批量供货英伟达GB300。其HVLP铜箔加工费较进口产品低20%，在英伟达供应链中份额逐步提升。德福科技通过收购卢森堡铜箔获得HVLP核心技术，HVLP4通过英伟达GB300认证并供应70%订单，同时进入华为910D、松下Megtron系列供应链。湖北基地3000吨HVLP5+产能于2025年8月满产，叠加卢森堡1.68万吨高端产能，成为非日系最大供应商。诺德股份的HVLP-4铜箔已通过英伟达认证，2024年11月实现量产，月产能达数千吨，良率超95%，应用于AI服务器、人形机器人控制模块等。国产化率快速提升：目前国产HVLP4铜箔产能占全球比例已从2024年的5%提升至15%，预计2026年国产替代率将从不足20%跃升至40%以上。2.3 碳氢树脂用量逆转

M9材料配方中碳氢树脂占比的逆转是材料体系代际革命的又一重要标志。从1/3到2/3的跨越：M9材料的核心变化在于碳氢树脂与PPO比例的根本性逆转。在M8配方中，PPO:碳氢树脂≈2:1，以平衡电气性能与加工可靠性；M9则反转为碳氢:PPO≈2:1，碳氢占比从M8的1/3提升至2/3。这种比例的逆转带来了性能的显著提升：碳氢树脂使用量大幅提升，显著降低了信号衰减，但也推高了材料成本（碳氢单价约100万元/吨，BCB类更高达200万元/吨）。需求爆发式增长：根据行业指引，2026年PPO月需求预计将翻倍至1000吨，对应碳氢树脂月需求跃升至约660吨，全年需求预计达约8000吨。更严峻的是供需缺口：预计2026年全球碳氢树脂需求将达8000吨，但现有产能仅3000吨左右，缺口达5000吨。国产企业的机遇：东材科技作为全球唯二的M9树脂供应商（另一家为日本JX化学），在M9材料产业链中占据着极其重要的位置。公司自研的M9级碳氢树脂介电损耗低至0.0005@10GHz，仅为传统环氧树脂的1/40，6项核心指标超越国际标杆20%。东材科技形成了以M9级碳氢树脂（PCH）和BMI树脂为核心的产品体系，已占据全球M9树脂市场份额的30%以上，在国内市场的占有率更是突破70%。同宇新材等企业也有望凭借相关产品获得更多市场份额和利润。从M8到M9，碳氢树脂使用量大幅提升，树脂配比的逆转不仅使得M9材料成本上升，同时也为相关企业带来了更高的产品价值量。2.4 玻璃基板封装进入加速期

为支持AI芯片的爆炸式增长，玻璃基板因其优异的电气性能和热稳定性，正被视为下一代关键封装材料。技术优势凸显：玻璃基板具有三大核心优势：一是互连密度拉满，芯通孔间距可至75-100微米，互连密度增10倍，同等面积可多集成50%芯片；二是性能适配性极强，热膨胀系数与芯片匹配，耐高温不变形，介电损耗低，提升信号传输速度与效率，降低芯片功耗；三是兼容光模块CPO封装，解决光电信号互连难题。英伟达H100芯片封装方案显示，采用玻璃基板的模块良率较传统方案提升8个百分点，功耗降低12%。产业化进程加速：产业化落地呈现加速态势，确定性极强：英伟达GB200已采用玻璃基板封装，英特尔、三星、AMD计划2025-2026年量产，台积电专项布局预计2026年落地，全球产业链从研发迈入量产临界点，未来3年渗透率有望达30%，5年超50%。中国企业的布局与突破：中国本土AI芯片企业如寒武纪、壁仞科技已在下一代产品路线图中规划玻璃基板封装方案，预计2028年国产AI芯片封装用玻璃基板需求量将达到45万片/年，对应市场规模约28亿元。湖南越摩控股股东兴橙资本打通"EDA/IP+12吋厂+玻璃基封装"全链，与京东方合作GPU玻璃基样品，2026年望进入小批量。技术发展路线图：台积电形成了阶梯式规划：2025年采用Chip-First方法实现初步应用，2026年过渡到更先进的RDL-First工艺，2027年量产复杂TGV工艺，目标实现20:1的高深宽比设计。英特尔投资10亿美元建立玻璃基板研发线，2026年量产通孔间距75μm的三层RDL封装。韩国企业也制定明确规划：计划于2026-2027年建成量产体系，2027-2028年全面进入产能爬坡阶段。三、ASIC算力生态重构：多元化需求重塑PCB市场格局

3.1 海外CSP自研ASIC爆发海外云计算服务商（CSP）自研ASIC芯片的爆发式增长正在重塑PCB市场格局，其带动的配套PCB需求增速甚至超越了传统GPU。谷歌TPU系列的持续演进：谷歌一直引领自研ASIC芯片发展，TPU已经研发到第七代。TPU系列从v4到v7演进，单价上升至3500美金，带动PCB需求增至100亿规模。2024年4月推出的TPU v7（3nm制程）专为大模型推理设计，2023年出货超百万颗，2024年约160万颗（TPU v5e/v5P），2025年预期超200万颗（TPU v6为主力），2026年预期超300万颗。更激进的预测显示，2026年TPU需求约300万单元，其中V7（含Anthropic需求）占250万单元。受到诸多因素的影响，TPU产出预期不断上调，最近的消息显示2026年要满足Meta等新的订单需求，产量从原先的350万块调整到现在的500万块，在越来越多公司加入的情况下预计明年也将达到700万块的数量。TPU对PCB的需求特征：TPU V7/V8世代对PCB的"高带宽、低延迟、高可靠性"要求远超传统服务器，需支持224Gbps以上传输速率。单块PCB板需集成8个TPU芯片或4块GPU/TPU模块，通过光模块实现高速互联。TPU v7主版本为36层板，V7P版本升级至44层板，单价从1.5万元提升至2.5万元人民币。该主板的PCB层数约为38层，单价价值量在1,500至1,800美元之间。未来若升级至1.6T交换机，其PCB层数预计将增加至50层左右。AWS Trainium系列的快速迭代：AWS自研芯片目前以Trainium v2为主力平台，AWS已启动不同版本的Trainium v3开发，预计于2026年陆续量产。Trainium系列采用64卡机柜内TPU（IronwoodV7）采用3D Torus拓扑，通过PCB走线、铜缆/AOC&OCS多链路互联；Scaleout ScropioX交换芯片与PCIe6.0协议，通过AEC铜缆实现三层互联（PCB/背板/跨机架），144颗Trainium3经NeuronLink4端口达成高密度算力。Meta自研芯片的突破：Meta基于自研MITA-T芯片Minerva架构大幅拉动光模块需求。MTIA T-V1预计2025Q4推出，规格将超过NVIDIA Rubin，或将采用高规格36层PCB。ASIC相比GPU的优势：ASIC如谷歌TPU、亚马逊Trainium针对单一任务深度定制，通过精简冗余计算单元、优化内存架构实现能效比跃升。谷歌TPUv5e推理能效比达7倍于同算力GPU，亚马逊Trainium3训练成本较GPU集群降低40%。这种能效比的大幅提升使得CSP更倾向于采用自研ASIC方案，从而带动了配套PCB需求的快速增长。3.2 国产算力链集中释放

2026年将成为国产AI芯片在性能和生态上接受市场验证的关键期，华为昇腾、寒武纪思元等国产AI芯片的集中量产，将拉动国内高阶HDI和高多层板需求超预期。华为昇腾系列的战略布局：华为在2025年9月18日的全联接大会上发布了三个系列的昇腾芯片，包括950、960和970系列。根据规划，华为将采取分阶段推出策略：• 2026年第一季度推出昇腾950PR（主要面向推理Prefill阶段和推荐业务场景），该芯片将采用华为自研HBM• 2026年第四季度推出昇腾950DT（更注重推理Decode阶段和训练场景）• 2027年第四季度推出昇腾960芯片• 2028年第四季度推出昇腾970芯片昇腾950PR的互联带宽提升至2TB/s（提升约2.5倍），这对支持高速数据传输的连接器和PCB需求迫切。技术规格与性能提升：华为昇腾950系列支持FP8/MXFP8/MXFP4格式，FP16理论算力500 TFLOPS（低于前代910C的800 TFLOPS）；2027年推昇腾960（FP16算力1000 TFLOPS），2028年推昇腾970（FP16算力2000 TFLOPS）。虽然在绝对算力上仍落后于英伟达Blackwell 2的稀疏FP16算力，但华为通过系统级优化和自研HBM等技术创新，有望在特定场景下实现差异化竞争。对PCB产业链的拉动效应：昇腾950PR的互联带宽大幅提升对PCB提出了更高要求。PCB方面，深南电路（002916）是当前昇腾PCB的一供，方正科技、博敏电子作为新晋供应商，有望凭借产能和关系优势切入供应链。华为还推出基于灵衢互联技术的Atlas 950超节点，支持8192张昇腾卡，号称"全球最强超节点"，预计2026年四季度上市。这种大规模集群部署将带来巨大的PCB需求。其他国产AI芯片的进展：寒武纪、沐曦、壁仞、摩尔线程等国产AI芯片也在顺利导入智算中心。这些芯片虽然在制程工艺上可能落后于国际先进水平，但在特定应用场景下具有成本优势和本土化服务优势。对PCB需求的综合影响：国产AI芯片的集中量产将从多个维度拉动PCB需求：1. 技术升级需求：为满足高速互联要求，需要采用更高阶的HDI和高多层板技术2. 规模效应：随着国产芯片出货量增长，PCB需求将呈现爆发式增长3. 供应链本土化：国产芯片厂商更倾向于采用本土PCB供应商，有利于国内企业技术提升和市场份额扩大预计2026年国产AI芯片将带动国内高阶HDI和高多层板需求增长超过50%，部分细分领域甚至可能实现翻倍增长。四、产能与供应链重构：供需失衡推动行业格局重塑4.1 高端PCB产能缺口持续高端PCB产能的严重短缺已成为制约AI算力基础设施建设的关键瓶颈。2026年，这一供需失衡状况将进一步加剧。供需缺口的量化分析：国内能匹配AI需求的PCB产能仅1200亿元，而2026年需求预计达1500亿元，缺口高达300亿元。更详细的分析显示，全球前13家PCB厂商在算力相关的产值估计到2026年能做1320亿元，加上其他厂商，短期内仍有近200亿元的供需缺口。产能扩张的结构性困难：高端PCB的生产工艺极为复杂，涉及超高层压、精密钻孔、高频材料应用及高温铜浆烧结等技术，新建或扩产产线面临严重的设备瓶颈。例如，高端激光钻孔机的采购周期已拉长至一年半以上，极大制约了新产能的释放速度。头部企业的扩产计划：面对巨大的供需缺口，头部PCB厂商正加速扩产：胜宏科技作为英伟达GB300服务器OAM模块全球唯一供应商，英伟达订单占比超25%，是其H100/B200GPU基板核心供应商。公司在海外的泰国基地明显为英伟达定制过，扩产三成，对接的不止是当前Blackwell这代，后续升级也能直接跟进。公司惠州/泰国/越南工厂2027年产能将达810亿元（2025年营收141亿元），支撑AI服务器PCB订单排至2026年。19亿元吉安项目2026-2027年分阶段投产，年产70万㎡高多层PCB。产能利用率与订单能见度：PCB厂商2025年下半年整体稼动率在93-97%之间，头部公司稼动率普遍达95%左右。展望2026年，头部PCB厂商保持乐观，订单能见度3个月以上。特别是AI业务占比高的公司，订单能见度超过3个月，高阶HDI产能被头部客户锁定超60%。供需失衡的持续性：考虑到高端产能扩产需要2-3年，短期根本无法弥补缺口，预计2026年下半年后产能才会逐步释放。因此，高端PCB供需紧张格局预计将持续至2027年。4.2 东南亚AI PCB产业集群成型东南亚正成为全球AI PCB产业的新兴制造中心，泰国、越南基地从试产进入规模化量产阶段，形成了服务北美算力客户的海外供应中心。泰国基地的战略布局：泰国已成为东南亚AI PCB产业集群的核心。胜宏科技泰国工厂定位为"北美客户本地化交付中心"，主要生产服务器、交换机用PCB，直接服务于英伟达、微软等客户。AI服务器PCB由泰国工厂生产，消费电子PCB由越南工厂承接，汽车电子PCB由惠州基地主导。泰国工厂一期改造完成并通过英特尔认证，9月起量产GB200服务器PCB两大基地，合计为三季度贡献超20亿元营收。产能规模方面，泰国工厂年产能150万平米高多层PCB，越南工厂15万平米高阶HDI产能。越南基地的快速发展：越南基地业务范围涵盖计算机软件研发至电子元器件全链条，与英业达、仁宝等现有客户在东南亚产业链形成地理协同。越南胜宏项目正在建设中，预计2026年10月正式投运。泰国、越南工厂的海外布局不仅规避了贸易壁垒，更贴近英伟达等客户的全球产能集群，为后续拓展欧洲市场奠定了基础。产业集群的形成路径：PCB行业正在进行的第五次产能迁移，以泰国、越南、马来西亚为代表的东南亚国家成为本轮产能迁移的主要受益者。多数工厂位于泰国巴真武里府、大城府和北榄府，预计将于2025年陆续投产。此外，内资PCB厂商四会富仕、威尔高泰国工厂已于2024年投产，正处于调试设备逐步量产阶段。投资规模与产能规划：鹏鼎控股作为全球最大的PCB厂商，计划2026年向泰国基地投资43亿元，用于建设生产厂房及配套设施，并同步布局高阶HDI（含SLP）、HLC等产品产能，为快速成长的AI应用市场提供涵盖AI服务器、AI端侧产品、低轨卫星等多领域的全方位PCB解决方案。博智携手日本名幸在越南共同投资的PCB工厂总投资7700万美元，主攻AI服务器、高速运算领域的PCB，预计服务客户AMD、戴尔、亚马逊等，预计2026年试产，2027年量产。成本优势与竞争力：东南亚布局的核心优势在于成本控制。利用东南亚人力成本优势（约为国内60%）降低制造成本，同时规避贸易壁垒风险。泰国工厂一期承接英伟达30%订单，越南基地2026年10月投产后，海外产能占比将达35%。4.3 载板价格主升浪ABF和BT载板价格的持续上涨正在推动载板厂商盈利的显著修复，这一趋势预计将延续至2026年。ABF载板价格逐季上涨：

ABF载板价格呈现明显的逐季上涨趋势。非英伟达供应链自2025年Q4起预计每季涨价5%-10%，高端型号报价涨幅已超30%。价格上涨的主要驱动因素是T-glass（ABF基板关键原材料）短缺。日本三菱瓦斯因T-glass短缺宣布自2025年10月起载板涨价20%-40%，交期延长至4个月以上，直接推升ABF载板成本。高盛预测，2026年每个季度ABF和BT载板的整体定价将上涨5-10%，预示着未来几个季度营收/利润率将稳健增长。BT载板累计涨幅达30-45%：BT载板价格涨幅更为显著，自2025年7月以来累计涨幅达30%-45%，部分存储用规格2026年仍将季度提价5%-10%。BT载板在7月涨价5%-20%后，8月再度提价5%。由于材料短缺和成本上升，预测某些特定产品料号在整个2026年将每季度额外上涨5-10%。供需紧张推动价格上涨：载板价格上涨的根本原因是供需失衡。ABF载板作为高端芯片封装的核心材料，技术壁垒极高，全球市场被欣兴、南亚电路板等少数企业垄断。高盛预测，2026年全球ABF载板供需缺口仍将达15%。交期的大幅延长进一步印证了供需紧张：ABF载板最长超25周、BT载板达7个月，供需紧张格局预计将持续至2026年中期以后。对载板厂商的影响：价格上涨直接推动了载板厂商的盈利修复。中国台湾三大厂商欣兴、景硕、南亚PCB的季度价格均呈上涨趋势。以欣兴电子为例，公司凭借BT载板多年加工经验，深度布局ABF载板领域。ABF载板方面，公司凭借BT载板多年加工经验，深度布局ABF载板领域，ABF类基板（FC-BGA）已具备20层以下批量生产能力，22-26层产品研发稳步推进，目标攻坚高端芯片封装市场，抢占国产化替代份额。深南电路等大陆厂商也在积极布局载板市场，BT类基板已导入高端DRAM项目，处理器芯片FC-CSP工艺完成升级，有望在载板市场获得更大份额。五、端侧AI创新：硬件升级驱动PCB需求新增长5.1 AI终端硬件创新大年2026年被视为AI应用从技术突破走向行业规模化落地的关键年份，AI手机、AI眼镜、OpenAI硬件等新品的密集发布，将推动PCB技术向更高密度、更小型化方向发展。AI手机渗透率跨越式提升：

根据Canalys及Omdia预测，全球AI手机的出货量渗透率将从2024年的约18%快速攀升至2026年的45%，甚至在2029年接近60%。2026年AI手机渗透率预计超50%，得益于离线功能的扩展，如旅行中的翻译或弱网下的语音命令。AI手机的硬件升级需求：AI手机的普及带来了对PCB的新需求。从HDI工艺角度来看，SLP（类载板）是采用了mSAP（改进型半加成工艺）的Any Layer技术，在一定资金的设备投入下，还利用了HDI的现有设备、技术，相对载板的制造，生产成本低，效率高。伴随AI手机升级，对手机内部空间及功能提出更高要求，SLP的线宽线距升级有望加速。AI眼镜市场的爆发前夜：AI眼镜市场正处于爆发前夜。以全球15-64岁人口50亿测算，2025年AI眼镜渗透率仅0.11%，相当于2007年iPhone刚发布时的智能手机渗透率，预示后续空间巨大。OpenAI计划将在2026年末至2027年初推出首批AI终端（眼镜、录音笔或可穿戴别针等），预计明年我们有望看到OpenAI入局带来的生态预热与产业链共振。OpenAI硬件的革命性设计：OpenAI发布的全新无屏幕AI设备小巧便携，具备环境感知与语音交互能力，内置GPT模型，强调"去屏幕化"的新一代人机交互体验，预计将于2026年底问世，目标出货量达1亿台，或将引领AI原生硬件新时代。AI PC的持续演进：AI PC是针对办公等特定场景的AI Agent载体，目前AI PC渗透率有所提升，但并非换机的核心因素。伴随硬件准备就绪和独立软件开发商越发提供本地AI功能，判断明年AI PC新品值得期待，预计AI换机驱动因素将在26-28年更为显著。对PCB产业的影响：AI终端硬件的创新将从多个维度推动PCB需求增长：1. FPC向4-6层升级：为满足AI功能的集成需求，柔性电路板（FPC）正从传统的2-3层向4-6层升级，以实现更多功能模块的集成。2. SLP渗透率提升：在安卓旗舰机型中，SLP（类载板）的渗透率持续提升，以满足AI芯片对高密度互连的需求。3. 材料升级需求：AI功能的增加对PCB材料提出了更高要求，包括更好的散热性能、更低的介电损耗等。5.2 汽车AI算力升级

L3+自动驾驶的加速落地正在推动汽车智驾域控PCB从HDI向"高多层+HDI"混合方案升级，特斯拉AI5芯片的量产将带来巨大的PCB需求增量。特斯拉AI5芯片的技术突破：特斯拉下一代全自动驾驶（FSD）芯片AI 5已正式进入量产阶段，预计算力达到2000-2500TOPS（万亿次运算/秒），较AI 4提升4-5倍。AI 5采用3纳米的N3P工艺量产，由台积电和三星共同代工，预计2026年大规模上车。这个算力比之前在财报会议上马斯克称AI5/HW5比现阶段的HW4高出10倍，也就差不多5000TOPS的算力，可信度更高，可以支持更复杂的无监督的FSD算法。对PCB需求的拉动效应：特斯拉AI5芯片的量产将带来PCB价值量的大幅提升。FSD硬件系统为HW4.0/5.0域控制器提供高多层PCB板，支持FSD V13-V14.2系统的算力需求，单芯片配套PCB价值量从1000元提升至3000元。更重要的是，2026年专属车型将采用算力超1000TOPs的域控制器，配套PCB价值量跃升至5000元/车。L3+自动驾驶对PCB的新要求：随着自动驾驶等级从L2向L3及以上迈进，传感器（如激光雷达、毫米波雷达）数量的激增和域控制器算力的指数级提升，对PCB的层数、密度、可靠性和高频高速性能提出了前所未有的高要求。L3级以上自动驾驶域控制器需集成毫米波雷达、激光雷达等传感器接口，PCB尺寸普遍超过600mm×400mm。采用HDI+Any-layer混合工艺，实现0.1mm微孔互联，在有限面积内提升布线密度30%，支撑多传感器融合的数据吞吐需求。国产智驾芯片的突破：国产智驾芯片也在加速突破。图灵芯片号称1颗顶3颗，1颗实现L3+高阶智驾体验，2颗实现L4自动驾驶体验。李斌表示，其一颗自研芯片能实现四颗业界旗舰智能驾驶芯片（Orin）的性能。对PCB产业的综合影响：汽车AI算力升级对PCB产业的影响体现在：1. 技术升级需求：从传统HDI向"高多层+HDI"混合方案升级，需要更高的技术工艺和设备投入。2. 价值量提升：单车PCB价值量从千元级提升至万元级，带来巨大的市场增量。3. 供应链本土化：随着国产智驾芯片的发展，本土PCB供应商有望获得更多机会。六、设备国产替代：打破技术垄断的关键突破

6.1 超快激光钻孔设备突破超快激光钻孔设备的国产化突破正在打破国外技术垄断，为M9材料加工和CoWoP新工艺提供关键支撑。技术瓶颈与突破路径：

M9材料采用Q布作为支撑材料，其熔点高达1700℃，相比玻璃布熔点大幅提升。传统CO2热加工工艺在M9材料打孔方面存在瓶颈，而超快激光作为冷加工方案，具备更强的材料兼容性，成为M9材料加工的最优解。

超快激光技术采用飞秒和皮秒级固体激光器，精度比纳秒级高一个数量级。其脉冲时间短、峰值功率高，能量集中，对孔道边缘冲击小，钻孔质量优。超快激光钻孔设备优势明显：一是覆盖波长范围宽，对PCB常用基材无特殊要求；二是钻孔质量好，短脉冲和低热效应减少对孔道边缘热影响；三是加工的导通孔粗糙度低，可减少高频信号传输损失和失真。大族数控的技术领先地位：大族数控作为全球最纯PCB设备龙头，覆盖钻孔、曝光、检测等全产业链设备，在超快激光钻孔设备领域取得了重大突破。公司的超快激光钻机突破传统CO₂激光热效应瓶颈，支持0.025mm微孔加工，已进入英伟达供应链企业（如欣兴电子），单台设备价值量较传统钻机提升3倍。在AI服务器高多层板（20层以上）领域，大族数控的CCD六轴独立机械钻孔机、超快激光钻机已成为行业"几乎唯一方案"，国内市占率超40%，订单排期至2026年7月。市场前景与商业价值：超快激光钻孔设备的市场前景广阔。芯碁微装等企业2026年预计出货50-70台激光钻孔机，叠加900+台LDI设备，全年利润有望超6亿元。全球PCB设备龙头超快激光钻孔方案已通过M9材料验证，预计2026年上半年规模化量产。单台设备售价超500万元，毛利率超50%，AI相关订单占比将接近50%，带来5-10亿增量空间。技术优势的全面体现：超快激光设备的技术优势还体现在多个方面：1. 精度提升：皮秒/飞秒级超短脉冲技术将热影响区（HAZ）控制在5μm以内，解决了高频基板（如罗杰斯材料）钻孔后的信号衰减问题，满足5G基站PCB的严苛要求。2. 材料兼容性：超快激光对PCB常用基材无特殊要求，特别适合M9材料等新型材料的加工。3. 效率提升：在小孔径加工上良率与效率更优，1.6T光模块孔径已经缩小至50微米，需要采用mSAP工艺，超快激光在这方面具有明显优势。6.2 高端钻针量价齐升

M9材料加工推动金刚石涂层钻针需求的爆发式增长，量价齐升态势明显。技术要求的根本性变化：M9材料中Q布的使用带来了加工难度的大幅提升。Q布硬度较高，导致钻针损耗率显著上升，单针使用寿命从传统的1000孔骤降至200孔，带动钻针需求激增5倍。为应对这一挑战，金刚石涂层（CVD金刚石）钻针成为必然选择。金刚石涂层具有超高硬度和耐磨性，相比传统钻头，其寿命提升可达数十至数百倍。产能与价格的双重突破：

鼎泰高科等行业龙头在高端钻针领域取得重大突破，产能突破1亿支/月，高端钻针ASP（平均售价）提升30%以上。价格上涨的背后是技术壁垒的提升。金刚石涂层钻针的生产需要特殊的CVD设备和工艺，技术门槛极高，目前全球仅有少数企业掌握相关技术。市场需求的爆发式增长：随着M9材料的规模化应用，高端钻针需求呈现爆发式增长：1. 量的增长：由于使用寿命的大幅缩短，钻针需求量增长5倍以上。2. 价的提升：高端钻针ASP提升30%以上，带来收入和利润的双重增长。3. 技术升级：从传统钻针向金刚石涂层钻针升级，推动整个行业的技术进步。对产业链的影响：高端钻针的量价齐升对PCB产业链产生了深远影响：1. 成本结构变化：虽然单支钻针价格上涨，但由于寿命的大幅提升，综合加工成本反而下降。2. 技术壁垒提升：只有掌握核心技术的企业才能生产高端钻针，行业集中度提升。3. 国产替代机遇：在全球供应链重构的背景下，国产钻针企业有望打破国外垄断。结语：把握AI时代PCB产业的历史性机遇

核心判断与趋势展望基于对2026年PCB行业17大热点的深入分析，我们可以得出以下核心判断：AI算力革命正在重塑PCB产业格局。英伟达Rubin架构的量产、海外CSP自研ASIC的爆发、国产算力链的集中释放，共同推动着PCB行业向高端化、智能化方向快速演进。M9级材料的规模化应用、超高层背板技术的突破、CoWoP封装的商业化，标志着PCB技术正迈向新的高度。供需失衡将成为2026年的主旋律。高端PCB产能缺口达300亿元，Q布供需缺口率达35%，碳氢树脂缺口达5000吨，载板供需缺口达15%。这种全方位的供需失衡将推动产品价格持续上涨，企业盈利能力显著提升。技术创新与国产替代并进。在材料体系、设备制造、封装技术等关键领域，国产企业正实现历史性突破。HVLP铜箔国产替代率有望从20%跃升至40%以上，超快激光钻孔设备打破国外垄断，为产业链自主可控奠定基础。投资建议与风险提示重点关注的投资方向：1. 材料领域：Q布（菲利华、中材科技）、HVLP铜箔（铜冠铜箔、德福科技）、碳氢树脂（东材科技）2. 高端PCB：具备70层以上背板制造能力的企业（胜宏科技、沪电股份、深南电路）3. 载板领域：ABF和BT载板供应商（欣兴电子、深南电路、兴森科技）4. 设备领域：超快激光钻孔设备（大族数控、芯碁微装）、高端钻针（鼎泰高科）5. 海外布局：在东南亚有产能布局的企业（胜宏科技、鹏鼎控股）主要风险因素：1. 技术风险：新技术商业化进度可能不及预期，如CoWoP、CPO等技术仍处于验证阶段2. 供应链风险：关键原材料（如Q布、T-glass）供应紧张可能影响产能释放3. 竞争风险：国际巨头可能加大在华投资，加剧市场竞争4. 政策风险：地缘政治因素可能影响供应链稳定和技术合作对不同市场参与者的建议对PCB制造企业：加快技术升级和产能扩张，特别是在超高层板、高阶HDI、载板等高端领域。同时，积极布局海外产能，规避贸易风险。对材料供应商：抓住国产替代的历史机遇，加大研发投入，提升产品性能和品质。重点关注M9级材料体系的配套需求。对设备企业：加快关键设备的国产化进程，特别是超快激光钻孔设备、高精度检测设备等。同时，提升设备的智能化水平。对投资者：重点关注具备技术壁垒、客户资源优质、产能扩张能力强的龙头企业。特别关注在AI产业链中占据关键位置的企业。对政策制定者：加大对PCB产业的支持力度，特别是在关键技术研发、人才培养、产业基金等方面。同时，推动产业链协同发展，提升整体竞争力。2026年，PCB行业正站在历史性变革的关键节点。AI算力革命不仅带来了巨大的市场机遇，更推动着整个产业向更高技术水平、更高附加值方向发展。对于有准备的企业和投资者而言，这将是一个充满机遇的黄金时代。把握AI时代的历史性机遇，共同推动PCB产业迈向新的辉煌！
