在汽车电动化与轻量化双重浪潮下，铝合金螺栓应用越来越广泛。它不仅是减重利器，更是解决异种材料连接难题的关键。
今天，螺丝君将从必要性、基材要求到表面防腐，系统梳理铝合金螺栓的技术要点，为工程实践提供参考。
一、必要性
1.1 轻量化
铝合金密度约为2.7 g/cm³，仅为钢材（7.85 g/cm³）的三分之一。铝合金螺栓配合铝合金和镁合金结构件的应用，会有明显的减重效果，有效提升车辆续航里程，同时降低能耗。
1.2 预紧力稳定
钢制螺栓与铝/镁合金部件连接时，在高温区域会有隐患。铝的热膨胀系数约是钢的1.5倍，温度升高时，铝部件膨胀更剧烈，会在连接处产生额外的高压缩应力，导致部件发生永久塑性变形。待冷却后，预紧力明显衰减，连接松动。而铝合金螺栓与铝/镁部件热膨胀系数匹配，温度变化时协同变形，预紧力保持稳定。
1.3 无电化学腐蚀
电化学腐蚀是异种金属连接的"头号杀手"。铝合金螺栓与镁质部件电化学势相近，与铝质部件电化学势相同，从根本上消除了电位差驱动的腐蚀风险，大幅提升了连接的长期可靠性。
二、基材检测要求
目前铝合金螺栓技术要求相关文献和标准较少，螺丝君参考某外资品牌汽车技术规范，选用牌号AW6056（EN AW-AlSiMgCuMn）作为基准，其性能要求如下：
2.1 化学成分
详细要求见下表：
2.2 机械性能要求
详细要求见下表：
2.3 最小破坏扭矩和破坏力
详细要求见下表：
2.4 硬度
对于扭矩实验，若螺栓过短，做不了破坏扭矩，则应测硬度>120HBW。
2.5 疲劳强度
依据DIN 969标准，在应力振幅15MPa、平均应力σm=0.7Rm±σa的条件下，螺栓需承受一千万次循环振动而不失效（环境温度10-35℃）。
三、表面处理检测要求
3.1 认识晶间腐蚀
晶间腐蚀是铝合金的特有风险——腐蚀沿晶界渗透，表面完好无损，内部已丧失结合力，严重时轻敲即碎。其产生需满足三个条件：晶界存在杂质或第二相析出、晶界与晶粒成分差异形成腐蚀电池、特定腐蚀介质存在。
应对策略有三：
一是优化合金元素配比，严控镁硅比例，添加钛等稳定化元素；
二是表面处理，常规场景做钝化处理，高负荷场景必须采用Ofl-x607表面处理；
三是固溶处理，形成均匀固溶体以抑制晶界沉淀。
3.2 腐蚀试验

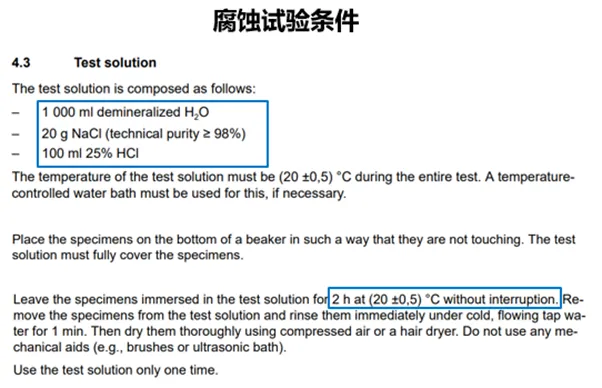

试验方法：将螺栓拧紧至屈服状态，模拟实际服役应力，松开后再置于规定腐蚀环境中进行考核，详细试验条件见下图：

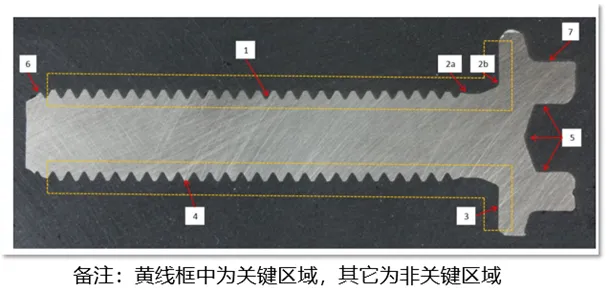

评价标准区分关键与非关键区域：螺纹受力面与螺栓头下区等关键区域，腐蚀深度须≤50μm；非关键区域最大允许100μm。
3.3 摩擦系数
涂油表面保护，仅进行表面摩擦系数调整以满足VW01129；
x607的表面保护，表面保护为氟聚合物，可以抵抗晶间腐蚀，此外可以进行3次重复装配。
四、螺丝君经验与总结
铝合金螺栓凭借轻量化、预紧力稳定、无电化学腐蚀的优势，在轻量化制造领域极具应用价值。而严格把控基材品质、强化表面防腐处理，是保障其性能的核心。
未来，以汽车为例，随着镁合金和铝合金零件应用越来越广泛，铝合金螺栓将在更多位置替代钢制螺栓。
今天的话题，就分享到这里，您有任何疑问或建议，或投稿，或需要进群交流的老铁，可联系下方螺丝君：
+ 螺丝君微信
进紧固连接装配群
10,000+伙伴已加入
-END-
螺丝君（创新）技术中心
GAF螺丝君，聚焦技术，引领创新，
目前汇聚80,000+产业链社群，精准链接：10,000+OEM/Tier1/Tier2工程师，6,000+紧固连接系统/智能装配品牌供应商。
螺丝君（创新）技术中心，场景式解决方案，
设有：共享试验中心 / 研发中心 / 培训中心 / 新技术新产品体验采购中心 / 高端人才服务中心。
