一、光模块通过光芯片实现光电转换
1、光模块工作原理

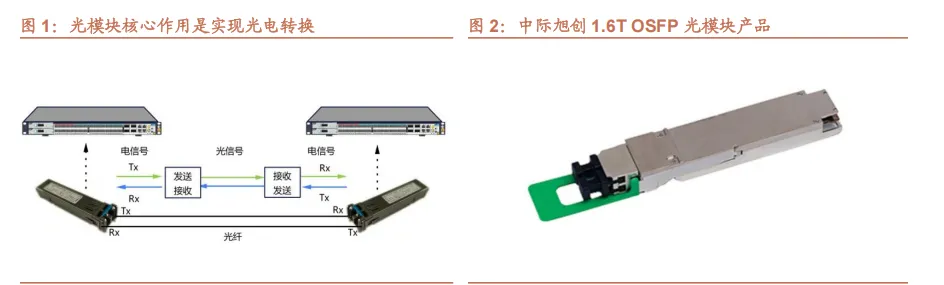

光模块的核心作用是实现光信号与电信号的相互转换。发射端将设备传来的电信 号经编码调制后，驱动激光器转换为调制光信号送入光纤；光信号在光纤中低损 耗传输后，接收端通过光电二极管将其还原为电信号，再经放大、滤波处理后输 出给对端设备，从而实现数据传输。
2、光模块的光-电芯片协同架构

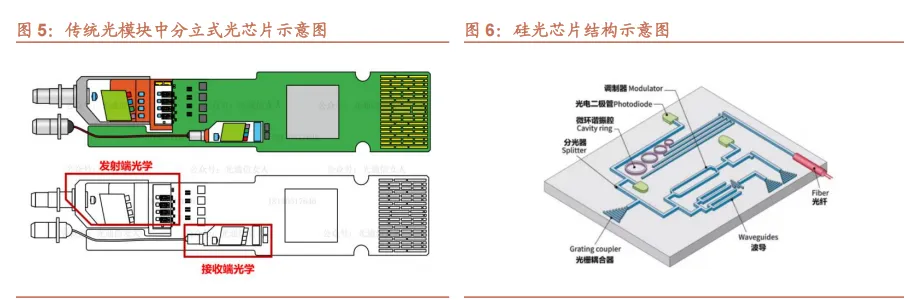

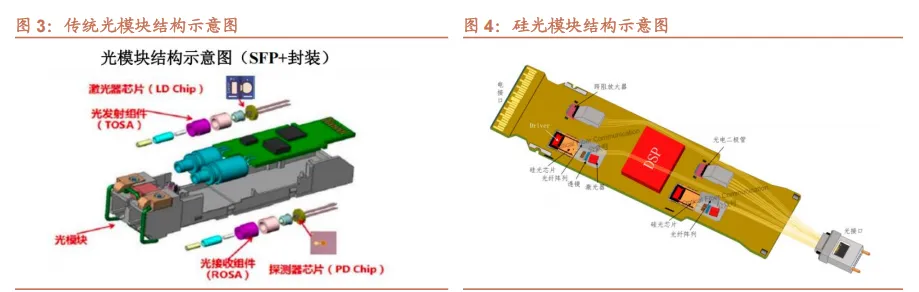

光模块主要分为传统光模块与硅光模块两类。1）传统光模块采用分立器件方案， 由 TOSA、ROSA、电芯片及相关电路构成，光芯片集成于 TOSA 与 ROSA 内 部，完成光电转换功能；2）硅光模块取消传统分立的 TOSA/ROSA 组件，采用 外置 CW 光源配合高集成度硅光芯片，与电芯片协同实现光信号的收发与处理。

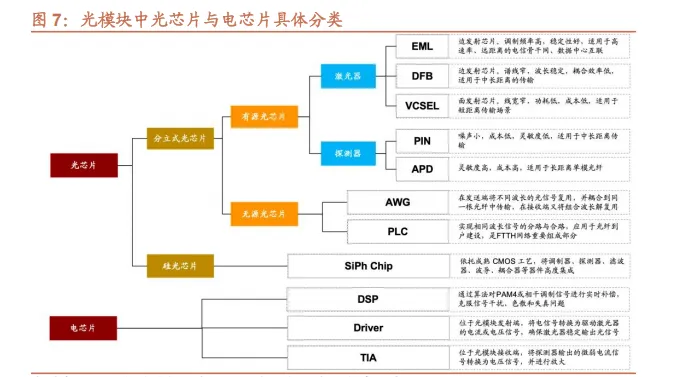

光芯片在光模块中承担光电转换的核心功能，按照集成方式可分为分立式光芯片 和集成式光芯片（如硅光芯片）两大类：
（1）在传统光模块中，光芯片以分立形式存在，可进一步分为有源光芯片与无源光芯片：
有源光芯片可分为激光器（Laser Chip）和探测器（PD）：
激光器：是光发射核心，为 TOSA 的主体部件，直接决定光模块传输性能。 主流型号包括 VCSEL、DFB、EML 等，核心功能是完成“电变光”转换；
探测器：是光接收核心，为 ROSA 的主体部件，常见类型有 APD、PIN 等 光探测二极管，负责“光变电”逆转换。
无源光芯片还可以分为 PLC 芯片（光分路器）和 AWG 芯片（阵列波导光栅芯 片）：
PLC 芯片：基于硅基或二氧化硅材料，通过光刻工艺在芯片表面形成波导结 构，实现光信号的分路、合路功能；
AWG 芯片：利用多通道波导的干涉原理，对不同波长的光信号进行复用/ 解复用，实现波分复用（WDM）功能。
（2）在硅光模块中，硅光芯片可集成除激光器外的其他器件：
硅光芯片：以硅为核心材料，将调制器、滤波器、波导、耦合器等多种器件 集成于同一芯片。但由于硅材料发光效率低，难以实现激光输出，因此需依 赖 III-V 族材料提供 CW 外置光源。
电芯片在光模块中主要负责信号的传输、补偿、放大与处理，核心组件包括 DSP、 Driver 与 TIA。1）DSP 实现信号补偿、时钟恢复、编码与均衡等功能，修正传 输过程中的失真与延迟；2）Driver 用于驱动激光器芯片及相关光发射器件，提 升信号驱动能力；3）TIA 将探测器输出的微弱电信号进行前置放大，并通过后 续处理抑制噪声、改善信号质量。
3、光模块可采用三类光源方案

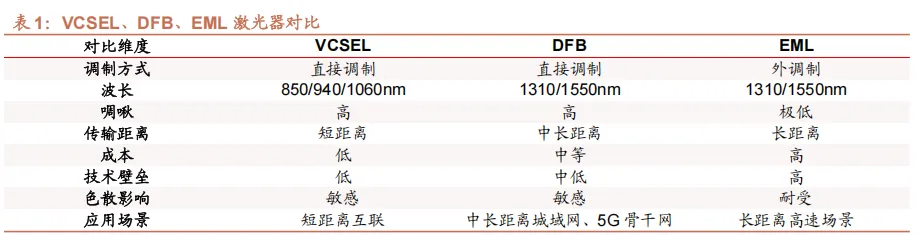

激光器种类与调制方式决定光模块的性能。当前光模块主流方案可分为 VCSEL、 EML、硅光三类，其中：
VCSEL 方案主要适配短距离高速互联场景，普遍采用 GaAs 衬底，具备成本低、 响应速度快的优势，据 LightCounting 统计，其在当前光模块方案中占比约 15%。 EML 方案主要适配中长距离信号传输场景，普遍采用 InP 衬底，凭借性能稳定 的特点占据中长距方案的主流应用，据 LightCounting 统计，其在当前光模块方 案中占比 30%-40%。

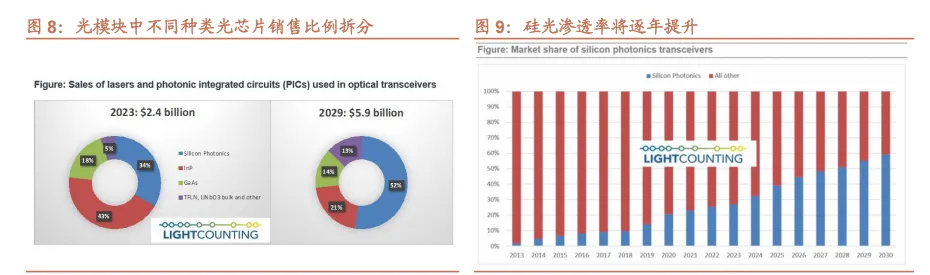

硅光方案以CW光源为核心激光器，具备成本低、功耗小的优势，据LightCounting 统计，其在当前光模块方案中占比约 40%-50%；随着 800G 及更高速率光模块 对功耗与散热要求持续提升，硅光技术渗透率有望进一步提高。
（1）VCSEL 方案适用于短距离传输场景
VCSEL 采用直接调制，响应速度快，同时成本和功耗较低。VCSEL 采用直接调 制（DML）技术，通过直接改变注入电流实现光信号调制，无需外置调制器，兼具响应速度快、成本低廉、工艺成熟及良率较高的优点。

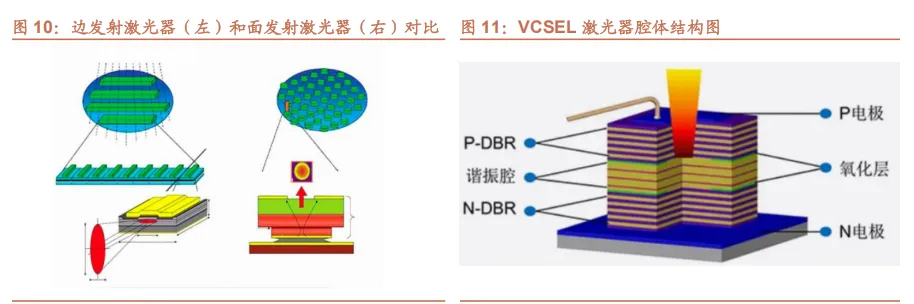

VCSEL 方案通常适配短距离传输（SR）场景。VCSEL 采用垂直出光结构，区 别于边发射激光器的侧面出光方式，具有输出光斑对称、发散角小的特点，与多 模光纤耦合效率极高。但受限于自身输出功率较低，长距离传输时信号损耗与横 模色散较为明显，因此 VCSEL 主要适用于短距离（SR）传输场景，常用于数据 中心内部、机柜间以及服务器与交换机之间的短距高速连接。
（2）EML 方案适用于高速长距离传输场景

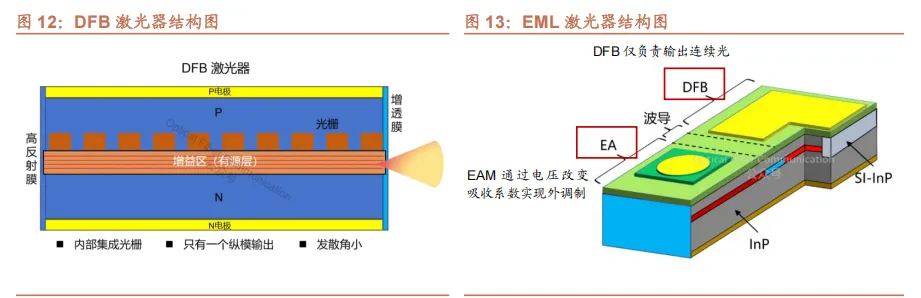

目前 EML 已取代 DFB 成为高速长距离传输场景的首选方案。DFB 采用直接调 制方式，啁啾较高、对色散的容忍度较差，传输距离与速率均受到明显限制，在 100G 及以上速率场景中无法满足要求，因此高速场景需采用 EML 方案。从结构 上看，EML 是将 DFB 与电吸收调制器（EAM）单片集成在同一 InP 衬底上，相 较于直接调制的 DFB，EML 通过增加 EAM 实现外调制，使出光与调制过程实现 物理分离，性能优势突出且技术壁垒较高：
低啁啾效应：EML 调制与出光功能实现物理分离，通过电场直接调控光吸 收边界，大幅减弱了直接调制引发的波长漂移问题；
调制速率高：EML 突破了直接调制激光器的驰豫振荡限制，采用 PAM4 调 制格式时速率较高，可轻松适配 100G、200G 等高速传输需求；
传输距离长：EML 激光器输出的信号能显著抵抗光纤色散与衰减影响，无 中继传输距离远超直接调制激光器，可满足长距离链路的信号传输需求；
技术壁垒高：EML 通过多层外延生长集成 DFB 与 EAM，工艺复杂、良率低， 且 EAM 对温度敏感，需搭配 TEC 高精度温控才能稳定工作。
目前，EML 方案广泛应用于 800G/1.6T ER/FR/LR、国家骨干网、远距离高速 传输等核心场景。
（3）硅光方案适用于高速率传输场景

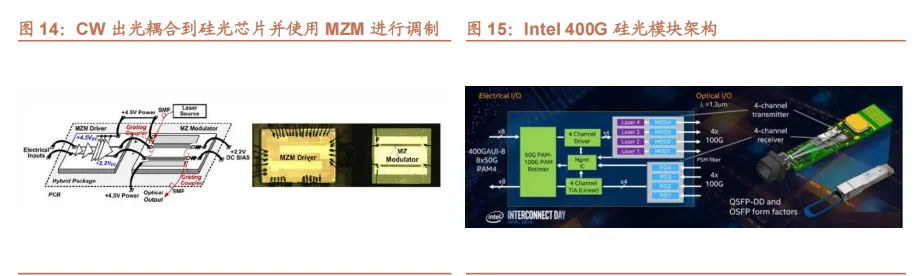

硅光方案用 CW DFB 作为外置光源，适用于高速传输场景。硅光方案以硅基衬 底为材料，依托成熟 CMOS 工艺集成探测器、调制器、波导等器件，并采用 CW 光源作为外置光源。CW 光源即连续波激光器（Continuous Wave Laser），其 利用 DFB 结构产生稳定单频光，再耦合至硅基光电子芯片，由马赫-曾德调制器 （MZM）实现信号调制，从而实现高速率数据传输。
与传统 EML 方案相比，硅光方案具备成本低、功耗低、技术壁垒较低的显著优 势。1）在成本层面，单颗高功率 CW 光源可借助分光技术同时驱动多个信号通 道，从根源上摊薄光源环节核心成本，例如 Intel 400G 硅光方案仅通过 1 颗激光 器即可稳定驱动 4 个通道；2）在技术层面，CW 光源无需集成调制器，技术壁 垒相对 EML 更低、工艺更简单，可有效满足下游光模块量产效率需求；3）在功 耗层面，硅光方案电光转换效率更高、集成度更优、驱动结构更简化，高速率下 功耗显著低于 EML，可避免速率提升带来的功耗、信号及散热压力。
与单片集成的 EML 相比，外置 CW 光源最大的缺陷在于耦合插损。由于光需要 从外置 CW 光源通过精密耦合进入硅光芯片，这个过程会产生较大的耦合插损。 为了补偿这部分损耗并保证调制器正常工作，往往需要配置大功率激光器。
未来，硅光技术有望结合 CPO 进一步降本降能耗。CPO（光电共封装）将光引 擎和交换芯片共同封装，极大地缩短了信号传输距离，从而在实现高带宽互联的 同时有效降低了功耗。硅光技术以其高集成度、低成本的优势，有望成为 CPO 的主要发展路径。
4、激光器在传统光模块中成本占比较高

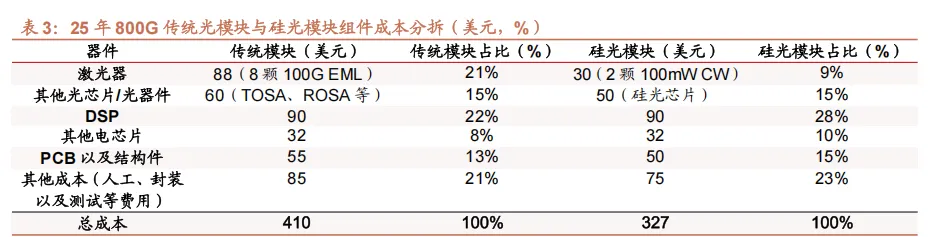

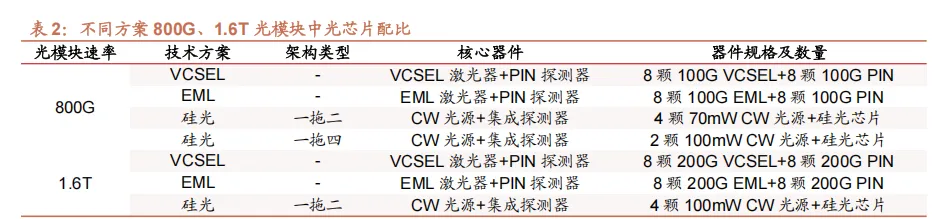

激光器是光模块的核心器件，成本占比较高。在传统 800G 光模块中，需采用 8 颗 100G EML 激光器（截至 25 年，单颗 100G EML 成本为 11 美元左右），激 光器成本占比达 21%；而在硅光模块方案中，仅需采用 2 颗 100mW CW 光源（25 年单颗成本为 15 美元，若使用 70mW CW 成本将进一步降低），激光器成本占 比降至 9%，主要系 CW 光源支持多信道复用拓展，可大幅减少光源使用数量， 从而有效降低整体成本。
二、光芯片制造流程及行业壁垒
1、光芯片制造流程涉及四大环节

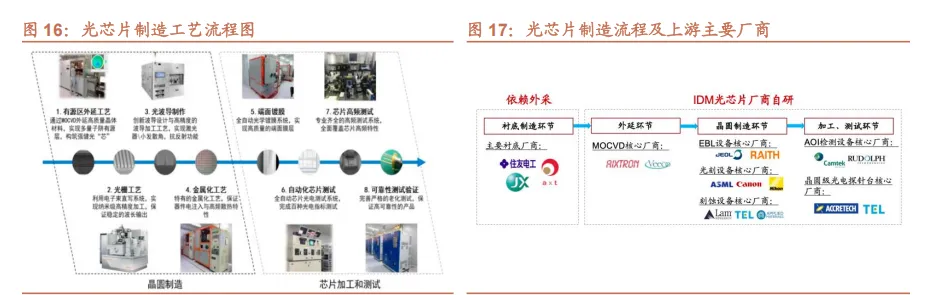

光芯片生产流程极为复杂，核心涵盖衬底制备、外延生长、晶圆工艺制造、加工 与测试四大环节，其中外延与光栅制作是技术壁垒最高、对产品性能起决定性作 用的关键步骤。
1）首先是衬底制备环节，光芯片厂商通常外采衬底。衬底制造以砷化镓 （GaAs）、磷化铟（InP）为核心材料，需历经提纯、拉晶、切割、抛光、 研磨等精密工序，最终制成单晶体衬底，作为后续外延工艺的基础载体。目 前大规格、高品质衬底仍被海外巨头垄断，典型企业包括日本住友电工、AXTI （其国内子公司为北京通美）、日本 JX，24 年三大厂商市占率合计达 86%。
除衬底制造依赖外采，IDM 光芯片厂商的外延生长、光栅制作、镀膜及测试等核 心技术均为自研。
2）外延是光芯片制备流程中的核心关键工序。裸露的 InP 晶圆仅作为机械 与电学基底，其核心功能必须通过纳米级精度的外延堆叠实现。外延对组分 与层厚控制极为严苛，微小偏差即会导致性能劣化与晶圆报废。工业上主要 采用 MOCVD 与 MBE 技术，其中 MOCVD 凭借产能与均匀性优势主导规模 化生产。当前，以 AIXTRON、Veeco 为代表的 MOCVD 设备厂商交付产品 周期已延长至 7 个月以上，加上后续调试还需 3-4 个月以上，直接加剧了全 球光芯片的供应短缺。
3）晶圆工艺制造是承接外延工序的关键环节。核心工艺包括光栅制作、波 导光刻、刻蚀、金属化工艺及端面镀膜等，其中光栅制作是晶圆制造的核心 壁垒。光栅制备需纳米级精度，高度依赖电子束光刻（EBL）设备，高端 EBL 设备交期普遍在 12 个月以上，市场由日本 JEOL、德国 Raith 等少数 海外厂商垄断。此外，晶圆制造环节的主流光刻设备主要由 ASML、Nikon、 Canon 主导，刻蚀设备则被 LAM、东京电子（TEL）、应用材料（AMAT） 掌控。
4）最后还需经过多轮精密加工与全面测试，确保产品性能与可靠性达标。 器件结构制造完成后，晶圆需经历减薄、切割等工序，转化为可独立使用的 芯片。随后，芯片需通过功能、高频及可靠性测试，其中可靠性测试周期较 长，通常包括老化（约 5,000 小时）、高温高湿（1,000 小时）、高/低温存 储（2,000 小时以上）等多项验证，完整周期可达一年左右。其中，核心 AOI 缺陷检测设备由 Camtek、Rudolph 主导，晶圆级光电探针台由东京精密 （ACCRETECH）、东京电子（TEL）主导。
2、光芯片具有技术、产能、产业链三大壁垒
（1）光芯片技术壁垒较高

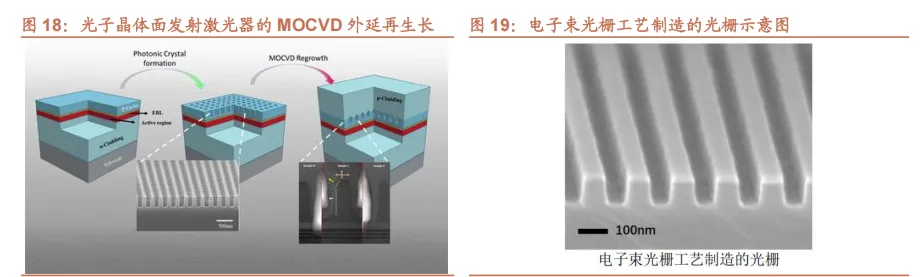

光芯片技术壁垒主要体现在外延与光栅环节，直接制约光芯片的良率提升。 外延与光栅是光芯片制造的核心壁垒，直接决定芯片性能上限。外延依托 MOCVD 技术，在单晶衬底上实现原子级半导体薄膜生长与堆叠，形成芯片的基 础光电功能层，其工艺对材料、温场、气压等参数要求极高；光栅是实现光耦合、 分光、滤波的关键微纳米结构，尺寸与均匀性需达到纳米级精度，依赖电子束光 刻与刻蚀工艺，技术难度大、工艺窗口窄。两大环节均存在极高的设备与技术壁 垒，是光芯片规模化量产的关键难点。
外延与光栅的精密性是光芯片良率提升困难的根本原因。良率管理贯穿多个环节， 主要包括：缺陷检测与分类、关键尺寸与刻蚀深度的参数控制、外延均匀性控制 等。目前，海外头部厂商高速率激光器良率表现优异，可稳定维持在 60%及以上； 国内厂商高速率激光器良率仍普遍处于 30%-40%的爬坡阶段，而国产低速率光 芯片（如 25G 光芯片）良率已提升至较高水平。随着光模块速率持续迭代，200G 及以上光芯片对制造工艺的要求不断拔高，这进一步加大了良率爬坡的难度。
