3D打印技术赋能钢铁行业:创新路径与应用总结报告(2023-2026)
2023-2026年钢铁3D打印技术突破与工艺创新总览2023年至2026年间，钢铁材料的3D打印（增材制造）技术作为一项前沿制造工艺，其发展已超越单纯的“成形”范畴，正加速向“高性能材料与构件一体化制造技术”演进。技术突破与工艺创新呈现出多元化、精细化、智能化的鲜明特征，不仅在主流技术路径上持续深化，更在材料设计、研发模式及跨领域应用上实现了关键跨越。本阶段的技术全景可从以下几个核心维度进行总览。以SLM（选区激光熔化）、DED（定向能量沉积）和EBM（电子束选区熔化/熔炼）为代表的金属增材制造技术，在各自的工艺优化与机理认知上取得了显著进展。粉末源头高质化：研究明确指出，在制备2400 MPa级超高强钢等高性能材料时，等离子旋转电极雾化（PREP）工艺制得的粉末，在纯净度（低氧含量）、球形度、流动性等方面全面优于传统的真空感应熔炼气雾化（VIGA）工艺。使用PREP粉末的SLM成形件缺陷更少，能实现抗拉强度2406 MPa与伸长率4.3%的优异强塑性匹配。因此，在3C电子等高精尖领域，优先采用PREP粉末结合SLM工艺已成为明确的技术选择。组织调控精细化：通过对316L不锈钢的工艺优化（如微米级SLM技术、层间旋转扫描策略），可获得更细的纳米胞状结构（100-300 nm），从而协同提升强度和塑性（横向抗拉强度达692.1 MPa，纵向断后延伸率达54.6%）。对马氏体时效钢等材料的热处理研究，明确了通过调控逆转变奥氏体和纳米析出相是实现超高强度的关键。工艺仿真精准化：建立了针对AlSi10Mg合金等的热-机械模型，系统量化了层厚、层间停顿时间等参数对残余应力的影响，为主动控制零件变形、提升疲劳寿命提供了精确指导。工艺机理深入研究：针对DED工艺参数（如温度、速度、熔池尺寸）与最终性能关系的研究持续深入。例如，探索使用间歇激光模式来改善熔池内的流动与传热，以稳定熔池、提升性能。建模与仿真能力提升：开发了3D瞬态热模型来模拟DED过程（如使用不锈钢316L），旨在更准确地预测和控制工艺，克服孔隙、各向异性、高残余应力等常见缺陷。应用定位清晰化：DED技术因其高度灵活性、适用材料广泛的特点，被明确为适用于大型构件制造、修复再制造和涂层制备的关键技术。其发展方向是与数据驱动模型、机器学习等结合，实现自适应制造。从熔炼提纯到近净成形：电子束熔炼（EBS）工艺被用于制备GH4068等Ni-Co基高温合金铸锭，在最佳功率（12~14kW）下可显著降低元素微观偏析（如Ti偏析降低20.4%），并细化铸态组织。同时，电子束选区熔化（EB-PBF）成功用于直接制造高氮钢、24CrNiMo合金钢等零件，其高真空、高预热的特点有利于减少残余应力。特种焊接与复合制造突破：创新开发了用于特厚、高碳当量复合模具钢板的全真空电子束复合组坯技术。通过建立焊接与应力模型，并采用“补偿磁偏吹”等创新方法，有效控制了高碳钢（碳当量最高达3.28）的焊接裂纹，实现了200-1000mm特厚复合模具钢板的批量生产。探索绿色表面处理：电子束辐射固化技术作为绿色涂镀新工艺开始被探索，相比热固化具有速度快、能耗低、无溶剂的优势，已在海外实现涂层钢板量产，国内处于探索阶段。针对增材制造独特热循环和快速凝固特性的材料设计，是本阶段创新的重中之重。开发专用合金体系：成功开发了适用于3D打印的无钴马氏体时效钢，通过特定后处理可实现高硬度和高韧性的组合，为压铸模具提供了新的高性能材料选项。同时，通过精密调控元素比例，开发出专用于SLM的高强度、高韧性钛合金粉末，减少了热裂纹倾向。强化与改性手段创新：在Alloy 718镍基高温合金中添加Y₂O₃纳米颗粒，能够抑制有害δ相的析出，从而提升材料的高温蠕变性能。在22MnCrNiMo系泊链钢粉末中添加TiN纳米颗粒，显著提高了SLM成形件的硬度和耐磨性。探索前沿合金体系：对NiCoCrFeAlTiMo共晶高熵合金的SLM研究表明，通过控制扫描策略可实现柱状晶向等轴晶的转变，并获得抗拉强度1320.5 MPa、断裂延伸率25.8%的卓越综合性能。⚙️3. 行业应用从“样品”走向“部件”与“效益”技术突破快速向实际工业应用转化，特别是在降本增效和解决行业痛点方面成果显著。关键设备部件再制造：激光3D打印（DED）修复再制造技术已成功应用于连铸结晶器铜板的修复。该技术能成倍提升铜板寿命，降低钢厂生产成本和新板消耗，并因替代传统污染严重的电镀工艺而具有绿色环保效益，已在首钢京唐、印尼德信钢铁等企业得到应用。复杂模具与构件直接制造：SLM技术凭借其高精度和设计自由度，已成为制造3C领域折叠屏手机转轴等复杂、高强、轻量化精密零部件的优选方案。EBM和DED技术则面向航空航天、能源等领域的大型、高性能部件制造与修复。传统的“试错法”研发模式正在被高效、理性的新范式所颠覆。高通量制备技术实现材料研发革命：出现了基于元素粉末微区合金化的高通量增材制备系统（如3D-Alloyer）。该系统能以多种元素粉为原料，在SLM成型同时完成合金化，一次性制备上百种不同成分的块体样品，实现了从“试错”到“按需设计”的转变，极大缩短了新材料研发周期。AI与材料基因工程深度融合：行业规划和研发前沿均强调，在“十五五”期间，特钢及增材制造材料的开发应积极采用材料基因工程和人工智能（AI）技术，通过对成分-工艺-组织-性能关系的深度学习和预测，实现关键材料的理性设计与高效研发。技术领域 | 关键突破方向 | 代表性进展/案例 | 核心价值 |
SLM | 粉末高性能化、组织精准调控 | PREP法制备2400MPa级超高强钢粉；微米级SLM调控316L纳米结构 | 实现超高强度、高韧性及复杂精密零件制造 |
DED | 工艺机理建模、大型构件修复 | 3D瞬态热模型仿真；激光3D打印修复连铸结晶器铜板 | 解决大型、老旧部件再制造难题，绿色增效 |
EBM | 熔炼提纯、特种焊接、近净成形 | EBS制备低偏析高温合金铸锭；真空电子束复合焊接特厚模具钢 | 实现高纯净材料制备、高难度材料连接与复杂零件制造 |
材料创新 | 专用合金设计、纳米强化、高通量开发 | 无钴马氏体时效钢；Y₂O₃纳米颗粒强化Alloy 718；元素级高通量SLM系统 | 提供定制化高性能材料，变革材料研发模式 |
行业融合 | 智能研发、标准制定、绿色制造 | AI与材料基因工程应用；制定《增材制造材料模具钢粉》标准；电子束辐射固化探索 | 推动行业向数字化、标准化、可持续化转型升级 |
总结而言，2023-2026年钢铁3D打印技术的发展，标志着该技术已进入一个以“性能定制、智能高效、深度应用”为特征的新阶段。技术突破不仅体现在各工艺路径自身的精进上，更体现在跨领域的材料创新、变革性的研发模式以及对钢铁行业实际生产环节的深度赋能之中，为钢铁材料的高端化、定制化、绿色化制造开辟了坚实的技术路径。SLM技术在模具钢、不锈钢、工具钢中的工艺参数与实现细节承接前文对SLM技术“粉末高质化、组织精细化、工艺仿真化”的总体定位，本章节将聚焦于该技术在模具钢、不锈钢及工具钢三类关键钢铁材料中的具体工艺参数组合、微观组织调控路径及实现高性能成形的核心细节。模具钢的SLM成形旨在获得高硬度、高耐磨性及优异的抗热疲劳性能，以直接制造或修复复杂模具。当前工艺开发侧重于参数窗口探索与后处理制度的结合。通用参数参考：激光粉末床熔融（LPBF/SLM）技术用于模具钢的典型参数范围为：激光功率50-500 W，层厚50-100 µm，预热温度通常≤200 °C。这为模具钢SLM工艺开发提供了初步的功率与层厚基准。具体牌号数据缺失：针对H13、P20等具体模具钢牌号，未提供其完整的SLM成形工艺参数（如激光功率、扫描速度、扫描间距的优化组合）。现有资料更多集中于这些材料的传统热处理工艺及其改性研究。粉末质量要求：实现高致密度成形的基础是高质量的专用粉末。SLM常用金属粉末粒径多在15-53 µm或20-63 µm范围内，要求高球形度（通常≥0.9）及低氧含量。对于高端应用，等离子旋转电极雾化（PREP）工艺因能制备氧含量更低、球形度更高、洁净度更好的粉末而被推崇，这有助于减少成形件中的氧化物夹杂，从而提升性能。由于SLM快速凝固形成的非平衡组织，后热处理对于模具钢获得目标性能至关重要。传统热处理参考：提供了H13、1.2312（P20类型）等模具钢的传统热处理制度，可作为SLM件后处理的重要参考。例如：- H13钢：可采用1050°C保温2h水冷的高温固溶，或1080°C固溶后于780°C回火2h的工艺。
- 1.2312模具钢：常规淬火为880°C保温8h，回火为540°C保温4h，处理后硬度可达29-31 HRC。
SLM专用后处理趋势：资料表明，SLM成形件通常需要结合固溶、时效或热等静压（HIP）等后处理来优化组织与性能。对于SLM成形的超高强钢（原理相通），固溶处理（如820°C保温1h空冷）后进行时效（如500°C保温6h空冷）是典型路径。无钴马氏体时效钢：通过专用的合金设计与特定的后处理组合，可获得高硬度-高韧性的协同，该材料已验证适用于压铸模具场景，为模具钢SLM提供了高性能新材料选项。2. 不锈钢（以316L与17-4PH为例）：工艺窗口的精准调控与性能突破不锈钢的SLM研究最为深入，尤其是316L奥氏体不锈钢和17-4PH沉淀硬化不锈钢，其工艺优化旨在实现高强度、高塑性、良好耐腐蚀性及低残余应力的综合目标。材料 | 核心优化目标 | 关键工艺策略与参数 | 实现的效果与数据 |
316L | 突破强度-塑性权衡，降低各向异性，提升耐腐蚀性。 | 1. 采用微米级SLM（M-SLM）：使用更小光斑（<20 µm）、更细粉末（约11 µm），层厚约16 µm，结合高激光能量密度（约87.5 J/mm³）。 2. 扫描策略：采用层间旋转扫描（如113°），或“岛状扫描+层间旋转”策略。 3. 粉末质量：高球形度（>97%）、低氧含量（<0.015%）。 | 1. 组织：获得100-300 nm的细纳米胞状结构。 2. 性能：实现横向抗拉强度 692.1 MPa、纵向断后延伸率 54.6% 的强塑性协同。表面粗糙度Ra可达 1 µm。 |
17-4PH / 15-5PH | 减少打印态残余奥氏体，为时效处理创造理想条件，优化强度-韧性-耐蚀性配合。 | 1. 工艺参数：参考案例中使用激光功率250 W，扫描速度850 mm/s，层厚50 µm，扫描间距100 µm，粉末粒径35-40 µm。 2. 扫描策略：普遍采用层间旋转（如67°）以降低各向异性。 3. 后热处理：必须进行时效处理，但需注意传统制度可能不适用。 | 1. 各向异性：建造方向显著影响力学性能。 2. 后处理警示：对SLM成形的15-5PH施加常规H1150M热处理，可能对韧性和耐蚀性产生不利影响，需开发定制化制度。 |
残余应力控制是保证不锈钢SLM构件尺寸精度与疲劳寿命的关键。工艺参数干预：基于AlSi10Mg的热-机械模型研究（原理可迁移）表明：- 增加层厚：在0.02-0.06 mm范围内，0.06 mm的层厚有助于降低温度梯度，减少残余应力积累。
- 优化层间停顿：在0~0.0016 s范围内，0.0016 s的停顿时间可促进热扩散，有效降低残余应力（模拟显示可降低20%）。
- 调整激光间距：在0.05-0.175 mm范围内，0.175 mm的间距可使热影响区分布更均匀，减少应力集中（模拟显示可降低35%）。

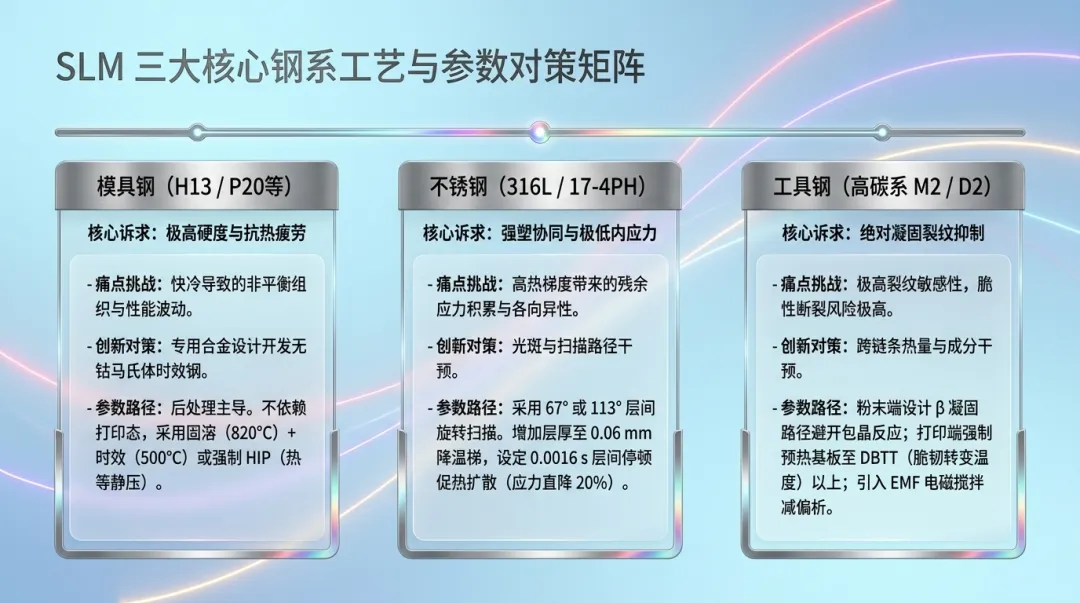

扫描策略干预：采用分区域、交替变化的扫描策略（如岛状扫描），可以分散热源，避免局部热累积，从而降低整体和局部的残余应力。后处理技术：热处理（固溶、时效）是消除残余应力、稳定组织的标准方法。激光冲击喷丸（LSP）等表面强化技术可在表面引入残余压应力，抵消部分拉应力，提高疲劳性能。工具钢（如M2、D2等高碳钢）SLM成形的主要挑战在于其高裂纹敏感性。2023-2026年的研究发展出一套覆盖材料、工艺、后处理的全链条裂纹抑制策略。- 合金设计：借鉴其他合金体系经验，通过添加特定元素设计β凝固路径，避开导致成分偏析的包晶反应，或通过调整成分（如增加Nb、降低马氏体起始温度Ms）来降低本征裂纹敏感性。
- 粉末制备：采用PREP工艺制备高洁净度粉末，从源头减少氧化物夹杂，避免其成为裂纹萌生点。
- 高温预热：核心策略。研究表明，将基板预热至材料的脆韧转变温度（DBTT）以上是消除裂纹的关键。对于大型复杂零件，需采用感应加热或红外加热器、散焦激光束等辅助热源，实现建造区域的均匀稳定加热。
- 激光参数优化：寻找合适的工艺窗口，通过优化激光功率、扫描速度（如降低扫描速度以转变熔化模式）等参数组合控制熔池行为和热历史。
- 创新工艺：引入电磁搅拌（EMF），可有效减少残余应力、温度梯度和元素偏析，为制备无裂纹合金提供了新思路。
- 热等静压（HIP）：被明确是消除内部缺陷（孔隙、未熔合）并改善微观结构的重要后处理方法。
- 定制化热处理：必须开发针对SLM态非平衡组织的热处理制度，而非直接套用传统锻件工艺，以优化析出相，协同提升强度和塑性。
- 表面强化：应用超声波纳米晶表面改性（UNSM）或激光冲击喷丸（LSP），在表层引入纳米晶和残余压应力，阻碍疲劳裂纹萌生与扩展，提升服役寿命。
三类材料的SLM成功实践，共同依赖于以下几项关键支撑技术：扫描策略标准化：层间旋转67°的扫描策略被多次提及（见于IN738LC、22MnCrNiMo钢、TC4等案例），已成为减小各向异性、降低残余应力、提高致密度的通用有效手段。高通量实验与AI驱动：3D-Alloyer元素粉末微区合金化系统等高通量制备平台，能够一次性制备上百种成分梯度样品，极大地加速了针对模具钢、不锈钢、工具钢的专用材料开发与工艺窗口筛选。这为实现“成分-工艺-组织-性能”的数据驱动建模与优化奠定了基础。质量监控与标准化：在线监测技术和《增材制造材料模具钢粉》等行业标准的制定，为工艺参数的稳定重复与质量控制提供了保障。综上所述，2023-2026年间，SLM技术在模具钢、不锈钢、工具钢中的应用已从参数试错进入基于机理的精准调控阶段。其实现细节紧密围绕材料特性（裂纹敏感性、强化机制），通过粉末-工艺-后处理的全链条协同创新，在追求高致密度、无缺陷成形的同时，实现对微观组织（如纳米胞、析出相）的精细操控，从而满足不同服役场景下的高性能要求。基于其在“高真空、高温预热”环境下的独特优势，EBM技术成为加工高裂纹敏感性、高性能需求的高合金钢与高温合金的理想选择。2023-2026年间，其工艺优化策略已从单一的成形致密化，发展为针对不同材料体系特性的“扫描-预热-后处理”协同调控体系，旨在实现低缺陷、高性能的稳定制造。? 面向高温合金（GH4169/Inconel 718）的精细化调控对于镍基高温合金，EBM工艺优化的核心在于控制晶体取向、抑制裂纹、消除有害相，以满足高温服役的强度与蠕变要求。定向生长控制：通过精确设计电子束扫描路径，可以实现对立方晶体金属（如镍基高温合金）结晶方向的主动调控。例如，采用特定的扫描策略（如±XY扫描）可以诱导<100>晶向沿构建方向优先生长，从而获得较低的杨氏模量（约69 GPa）；而<011>取向则表现为高杨氏模量（约100 GPa）。这使得能够通过工艺设计，使零件的不同部位满足差异化的力学性能需求。扫描路径优化：调整扫描角度、采用层间旋转以及环形或双向扫描等模式，有助于细化枝晶结构、减少元素偏析，并促进柱状晶向等轴晶的转变，从而优化材料的综合性能与各向异性。核心作用机制：EBM工艺能够对粉末床进行整体高温预热（通常可达700°C以上，甚至高于1000°C）。这一特性可大幅降低打印过程中的温度梯度，从而显著减少热应力，从根本上抑制了微裂纹的萌生。对于IN718这类时效敏感合金，需注意预热温度对相析出行为的影响，避免过度时效。稳定性提升：高预热还能减少粉末颗粒带电导致的“烟尘”现象，提高成形过程的稳定性。EBM成形的镍基高温合金面临快速凝固导致的元素偏析（如Nb富集的Laves相）、残余应力及非平衡组织等问题，需定制后处理工艺。固溶处理：为充分溶解EBM态下的Laves相和δ相，通常采用比传统锻件更高的固溶温度，例如在980–1065°C区间进行，有时甚至采用1100°C × 1h或1150°C × 1.5h（空冷）以促进再结晶和消除偏析。时效处理：后续通过双级时效（如720°C × 8h + 620°C × 8h，空冷）来促进细小弥散的γ‘和γ’‘强化相析出，从而提升材料的高温强度。典型处理路线：采用“热等静压（HIP）+ 固溶 + 双级时效”的复合后处理路线已成为标准。⚙️ 面向高合金钢（高氮钢、马氏体时效钢）的工艺优化窗口对于高合金钢，EBM工艺优化的目标是在保证高致密度的同时，控制成分稳定与组织细化。功率窗口的平衡：电子束功率显著影响致密度与元素烧损。参考对GH4068合金的研究，12~14 kW被认为是一个优化的功率窗口，能在获得良好致密化和细化组织的同时，控制易挥发元素（如Cr）的过度挥发。功率过高（如17 kW）可能导致二次枝晶粗化、偏析加剧及质量损失率上升。高速扫描与预热优势：EBM具备极高的扫描速度（可达8500 mm/s），结合其高预热能力（粉末床可预热至1000°C以上），能有效降低温度梯度，抑制高氮钢等高合金钢的裂纹倾向，为实现高致密度无裂纹构件提供了关键工艺基础。层厚与粉末匹配：EBM通常使用较宽的粉末粒径范围（45 - 105 µm），层厚需与之匹配以确保铺粉质量。较小的层厚有助于保留热量，从而允许使用更低的线能量实现致密化，减少元素蒸发。工艺可行性验证：研究已证实采用EBM（选区电子束熔化）成形高氮钢的可行性，并对其微观组织与力学性能进行了分析。氮元素控制：EBM的真空环境有利于控制氮气分压，其高冷却速率（与SLM相当，达10³~10⁸ K/s）能有效抑制氮元素的逸出，实现固溶强化。工艺优化需聚焦于通过控制熔池过热，在确保致密化的同时最小化氮损失。相较于SLM，EBM在高合金钢与高温合金加工中展现出独特优势，其工艺优化也围绕这些优势展开：优化维度 | EBM 技术优势 | 工艺优化策略要点 |
热应力控制 | 粉末床高温预热（可达1100°C） | 利用高预热根本性降低温度梯度与残余应力，是抑制裂纹的核心。 |
成形环境 | 高真空环境 | 减少氧化，特别有利于高活性元素（如Al、Ti）及高氮钢的成分控制。 |
成形效率 | 电子束扫描速度极快 | 与高预热结合，实现高效率、低应力成形，适用于大型或批量构件。 |
能量特性 | 电子束能量吸收率高 | 对高反射率材料（如铝合金、铜合金）及多种合金粉末熔化效率更佳。 |
- 智能化工艺窗口探索：结合高通量实验与AI模型，快速筛选针对特定高合金钢/高温合金牌号的最佳EBM参数组合（功率、速度、扫描策略、预热温度）。
- 在线监测与控制：发展熔池监测、光谱分析等技术，实现对成形过程、元素烧损的实时反馈与闭环控制。
- 标准化与数据库建设：将优化的EBM工艺参数、后处理制度纳入行业标准与材料数据库，推动技术规范化应用。
综上所述，EBM技术通过其固有的高真空、高预热特性，为高合金钢与高温合金提供了低应力、低缺陷的成形基础。当前的工艺优化已深入至扫描策略对微观组织的精确调控、预热对裂纹的根除性抑制，以及针对增材制造特征的后热处理定制，正朝着智能化、标准化的高性能稳定制造方向发展。然而，对于某些特定高合金钢（如具体牌号的马氏体时效钢）的详尽EBM工艺参数，公开资料中的细节仍相对有限，需依靠上述优化框架进行针对性实验开发。DED技术在大型钢铁构件制造中的应用案例与技术参数定向能量沉积（DED）技术凭借其高度灵活性、广泛的材料适用性以及在大尺寸构件成形方面的独特优势，在钢铁行业的再制造与新型构件制造领域扮演着关键角色。2023-2026年间，其应用已从探索走向工业化实践，特别是在关键部件的修复与高性能梯度构件制造方面取得了显著进展。?️ 核心修复应用：连铸结晶器铜板激光3D打印再制造激光3D打印增材再制造已成为替代传统电镀工艺、提升连铸结晶器铜板寿命的核心技术。该技术针对铜板弯月面区域的裂纹与磨损进行熔覆修复。- 参数化打印：根据修复需求，选择并调整不同打印层的工艺参数，核心控制变量包括激光能量（“高量”）、电流、扫描速度。
- 增材制造：利用激光3D打印工艺，逐层熔覆修复铜板母材及耐磨层。

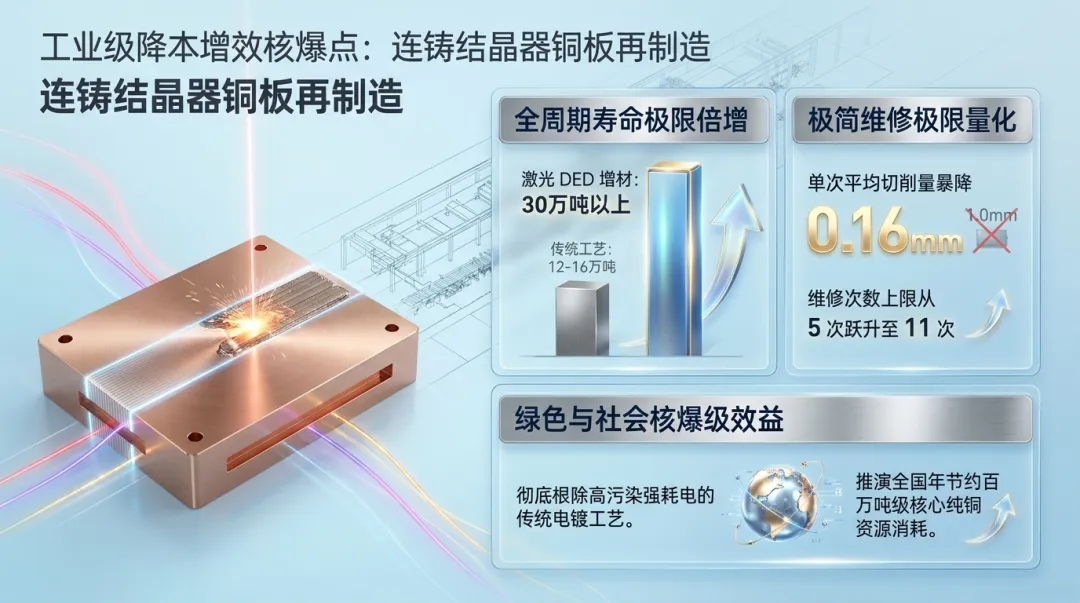

- 铜板全寿命周期总过钢量从常规的12-16万吨大幅提升至30万吨以上。
- 单次修复的平均切削量从1mm降至0.16mm，下线磨损量从0.8-1.0mm降至0.13-0.40mm。
寿命倍增，经济效益显著：该技术降低了钢厂吨钢生产成本，推广应用后可为国家年节约百万吨级的铜板消耗。绿色制造：彻底避免了传统电镀工艺产生的污染废水和电力消耗。成熟应用：技术已在首钢京唐钢铁有限公司、全丰薄板有限公司、印尼德信钢铁有限公司等企业实现工业化应用。DED技术在轧辊再制造领域呈现多元化发展，涵盖了从传统堆焊到先进的复合工艺。工艺类型 | 应用对象 | 核心工艺描述与关键参数 | 目标与效果 |
埋弧堆焊 | 大型BD合金铸钢轧辊 | 预热：350°C × 6h。堆焊规范：使用Φ3.2mm药芯焊丝，每层堆焊厚度控制在 1.8~2.5mm。性能要求：修复后辊面硬度需达到 53~58 HRC。 | 修复几何尺寸，恢复表面耐磨层，满足特定过钢量要求。 |
电弧增材制造 | 42CrMo连铸辊、复合轧辊 | 使用414N合金丝材进行分层周向熔覆，实现尺寸修复与冶金结合。 | 实现轧辊的尺寸修复和性能恢复。 |
增材微铸轧 | Cr5钢复合轧辊 | 在电弧增材过程中，引入微米级塑性轧制（单道次变形量为熔覆层高度的 5%~20%）。关键控制点在于微轧辊的介入位置（温度），以平衡变形抗力与轧制力，促进缺陷愈合、细化晶粒。 | 为高性能复合轧辊的短流程、高性能再制造提供新工艺路径，旨在降低力学性能各向异性。 |
DED技术正被用于制造具有更高性能要求或特殊功能的新构件，特别是在梯度材料制造方面取得突破。- 技术核心：采用激光DED结合梯度粉层物性耦合匹配控制。通过高通量实验数据与差值拟合，动态调整激光扫描速度，以适应不同材料区域的熔化和致密化需求。
- 系统装备：开发了集成梯度粉层控制、打印监控、保护气氛循环和激光扫描的三维连续梯度增材制造系统。
- 成果：成功制备了全致密度（> 99.5%）的梯度材料样品，实现了成分的连续变化。
- 技术核心：基于DED的多材料送粉系统，可实时精确控制多个储粉槽的流速，从而精确调控每层中不同粉末的比例。

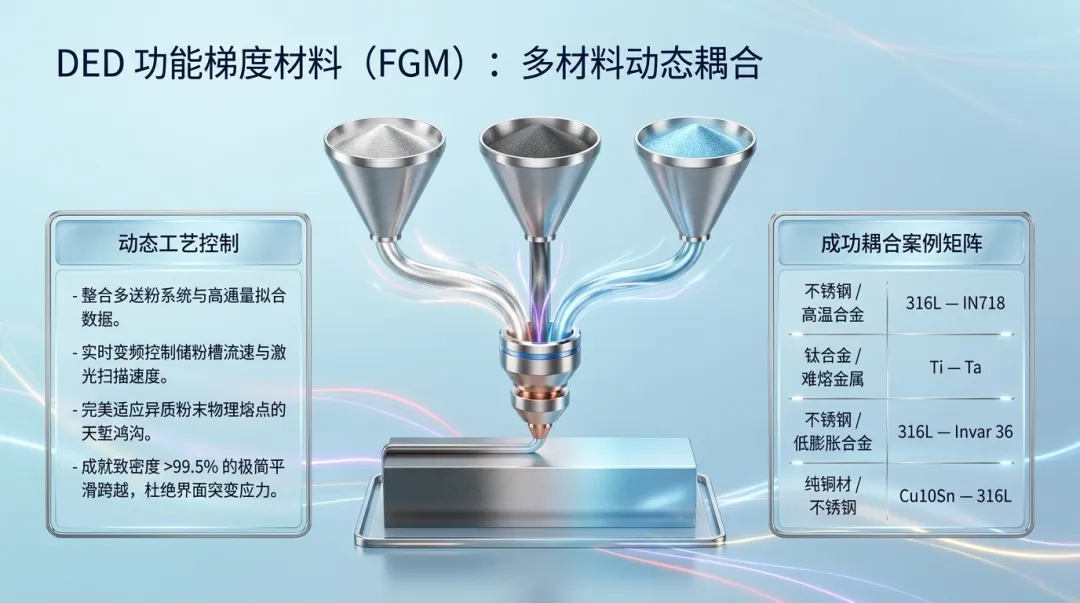

- 应用案例：已成功制备316L-IN718、Ti-Ta、316L-Invar 36、Cu10Sn-316L等多种材料组合的功能梯度部件。
根据技术总结，DED工艺在大型钢铁构件制造中呈现以下通用特征：- 粉末特性：通常使用粒径范围为50~150 µm的金属粉末。
- 成形特点：具有生产时间短、沉积效率高（潜力可达公斤级每小时）的优势，特别适用于大型零件修复与制造。但其表面精度相对较低，典型精度在5~10 mm量级。
- 材料范围：可加工材料广泛，包括不锈钢、模具钢（如Cr5钢）、镍基合金等。
- 工艺控制趋势：未来的发展侧重于数字化与智能化，例如通过自适应激光参数控制、在线监测（如逐层超声探伤）等技术，来保证大型构件的成形质量与性能一致性。
综上所述，DED技术在2023-2026年间已深入钢铁制造核心环节，其价值在连铸结晶器铜板修复中得到了量化验证，并在轧辊再制造与高端梯度构件制造中展现出强大的工艺灵活性和性能提升潜力，成为推动钢铁行业绿色、高效、高端化制造的关键使能技术之一。SLM、EBM、DED工艺在钢铁制造中的技术优势与局限性对比基于2023-2026年的技术发展，SLM、EBM、DED三大主流金属增材制造工艺在钢铁材料制造中已形成清晰且互补的技术路径。其核心优势与局限性对比，本质上是“精度-性能”、“应力-材料”和“尺寸-效率”三大维度的权衡。特性 | SLM（选区激光熔化） | EBM（电子束选区熔化） | DED（定向能量沉积） |
能量源 | 高功率激光（光纤/碟片） | 高能电子束 | 激光/电子束/电弧 |
成形环境 | 惰性气体保护（Ar, N₂） | 高真空（10⁻² Pa 或更高） | 惰性气体保护或开放环境 |
原材料形式 | 金属粉末（床式） | 金属粉末（床式） | 金属粉末/丝材（同步送进） |
核心定位 | 精密成形与高性能材料制备 | 低应力成形与活性金属加工 | 大尺寸制造/修复与功能梯度材料（FGM） |
- SLM：要求极高。粉末需具备高球形度（≥0.9）、低氧含量、粒径分布窄（通常15-53 µm）。采用等离子旋转电极雾化（PREP）粉末相比传统气雾化（VIGA）粉，能显著减少氧化物夹杂，提升构件塑性。粉末成本是主要制约因素之一。
- EBM：要求高。同样需要球形度好、流动性佳的预合金粉末，粒径范围通常为53–106 µm。在高真空环境下，对粉末的洁净度和低挥发性有额外要求。
- DED：要求相对宽松。可使用50–150 µm的较粗粉末，对球形度要求（≥0.9）虽类似，但因其送粉方式，对粉末流动性的容错率稍高。也可使用丝材，材料利用率更高，原料成本更具优势。
- SLM：受设备粉缸尺寸限制，最大成形尺寸通常约为800 mm × 400 mm × 500 mm，适合中小型精密构件。成形效率相对较低。
- EBM：建造体积通常小于或类似于SLM设备，但得益于电子束的高扫描速度及粉床高温预热，成形效率较高。零件完成后需要极长的冷却时间。
- DED：在尺寸上几乎无限制，特别适合大型构件。沉积速率快，可达公斤级/小时，生产周期短，在修复和大尺寸毛坯制造方面效率优势明显。
- SLM：具备最高精度，激光光斑可小于20 µm，成形精度达20-50 µm，表面粗糙度Ra可达1 µm级别，可实现复杂内流道等精细结构。
- EBM：表面粗糙度高于SLM，通常需要后续加工才能达到使用要求。
- DED：精度最低，成形精度在5-10 mm级别，表面粗糙度高，几乎必须进行后续机械加工，属于近净成形。
- SLM：冷却速率极快（>10⁶ K/s），产生细化的微观组织（如316L中的纳米级胞状结构），能显著提升强度、硬度。但易导致性能各向异性。通过工艺优化，可实现超高强度（如马氏体时效钢达2406 MPa）与良好塑性的匹配。
- EBM：真空环境与高温预热（基板常维持在1000°C以上）使热应力大幅降低，残余应力小，裂纹倾向低。但冷却速率相对较慢，组织可能较粗大。
- DED：熔池大，冷却速度仍较快但低于SLM，易形成定向生长的柱状晶，导致明显的力学性能各向异性。同时，高热量输入导致残余应力高，对基体热影响区大。
- SLM：残余应力高是其核心挑战，易引发变形和开裂。需通过优化层厚、扫描策略（如67°层间旋转）、预热（对高脆材料如TiAl需预热至750°C以上）来控制。气孔和未熔合也需精确控制能量密度来抑制。
- EBM：元素挥发（如Mn、Al）在真空和高能条件下显著，需严格控制工艺参数以减少损失。孔隙率控制需要在能量输入与扫描策略间取得精细平衡。
- DED：孔隙、裂纹（尤其在高合金钢中）是主要缺陷。工艺稳定性挑战大，多参数耦合复杂，熔池控制和路径规划要求高。
- SLM & EBM：通常需要热等静压（HIP）以消除内部孔隙，并配合定制化的固溶、时效等热处理来调控最终组织和性能。SLM件还可能需线切割、支撑去除等。
- DED：后处理需求最为突出和强制。必须进行大量的机械加工以获得最终尺寸和表面光洁度。也可能需要应力消除热处理。
- SLM：适用范围最广，已成功应用于模具钢、不锈钢（如316L）、工具钢、高氮钢、高熵合金等多种钢铁材料。
- EBM：特别擅长加工活性金属（钛合金、钽等）和高温合金。在钢铁材料方面，适用于对残余应力敏感的特殊钢种，但应用案例相对SLM较少。
- DED：适用于广泛的钢铁材料，在不锈钢、模具钢的大型构件和修复方面优势突出，且是制造金属功能梯度材料（FGM）的主要工艺。
- SLM：设备投资和粉末成本高，但后处理加工量相对较少。适合高附加值精密零件。
- EBM：设备最昂贵（因高真空系统），运营和维护成本高。适合对纯净度和性能有极致要求的零件。
- DED：设备相对便宜，但后处理加工成本高。在大型件制造和修复领域具有总成本优势。

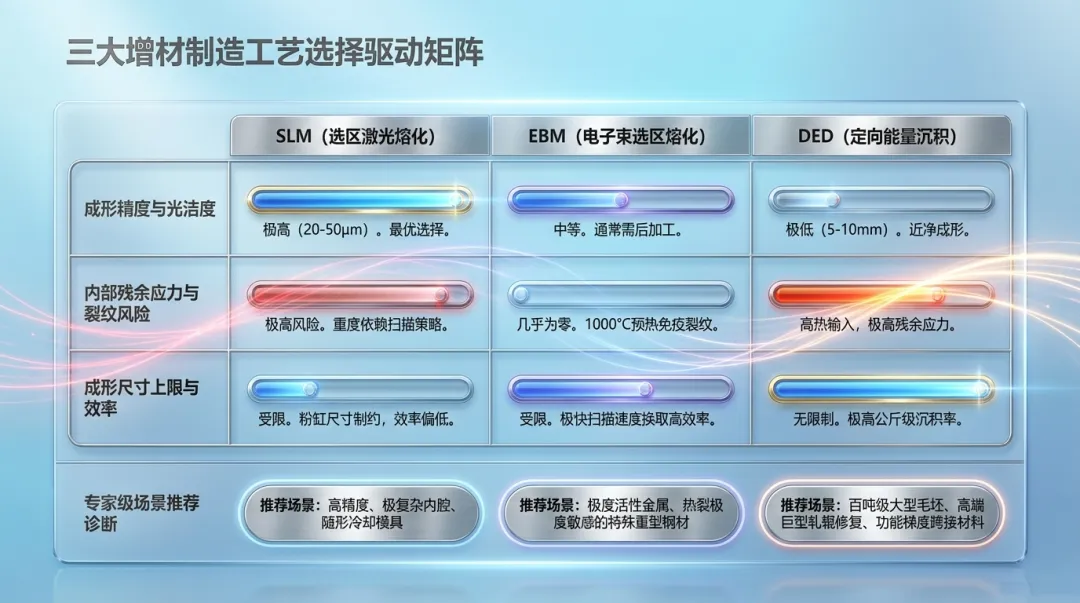

工艺选择驱动因素 | 推荐工艺 | 关键考量 |
高精度、高复杂度、极致性能 （如随形冷却模具、复杂点阵结构） | SLM | 牺牲尺寸和效率，追求微观组织与力学性能的最优解。 |
低残余应力、活性材料、中等复杂结构 （如钛合金航空部件、对热裂敏感的特殊钢件） | EBM | 承受高昂设备与真空环境成本，换取低应力与高洁净度。 |
大尺寸、快速制造/修复、功能梯度 （如连铸结晶器修复、大型模具毛坯、梯度构件） | DED | 接受较低的精度和必要的后加工，实现快速、灵活的宏观尺度制造。 |
综上，2023-2026年的技术发展表明，SLM、EBM、DED三种工艺的技术边界日益清晰。未来的发展不在于单一工艺的全面超越，而在于基于材料-构件-性能一体化设计理念，精准匹配工艺优势，并融合智能化控制，以实现钢铁增材制造在成本、效率与性能上的最佳平衡。2023-2026年钢铁行业3D打印关键技术案例与工艺创新点进入2023-2026年，钢铁行业3D打印的技术发展超越了单一工艺优化，呈现出“材料-工艺-装备-应用”全链条协同创新的格局。关键技术案例的涌现，标志着增材制造从“能打印”向“打印好、用得好”的深刻转变，其工艺创新点具体体现在以下几个维度。? 1. SLM：从粉末源头到组织性能的精准调控体系案例一：2400 MPa级超高强钢的“高纯净粉末-高性能构件”一体化制备- 工艺创新点：采用等离子旋转电极雾化（PREP）替代传统的真空感应熔炼气雾化（VIGA）制备专用粉末。PREP工艺粉末的氧含量更低、球形度更高（≥0.9），从根本上减少了SLM成形件中的氧化物夹杂。结合优化的SLM工艺与热处理，成功制备出抗拉强度达2406 MPa、延伸率为4.3%的超高强度构件，实现了强度与塑性的良好匹配。该案例确立了高纯净粉末作为高性能SLM成形基石的工艺范式。
- 延伸应用：该粉末制备理念已扩展至钛合金等领域。如江苏威拉里通过精确调控Al-Sn-Zr-Mo-W-Ta等元素比例，开发出低热裂倾向、高稳定性的SLM专用钛合金粉。

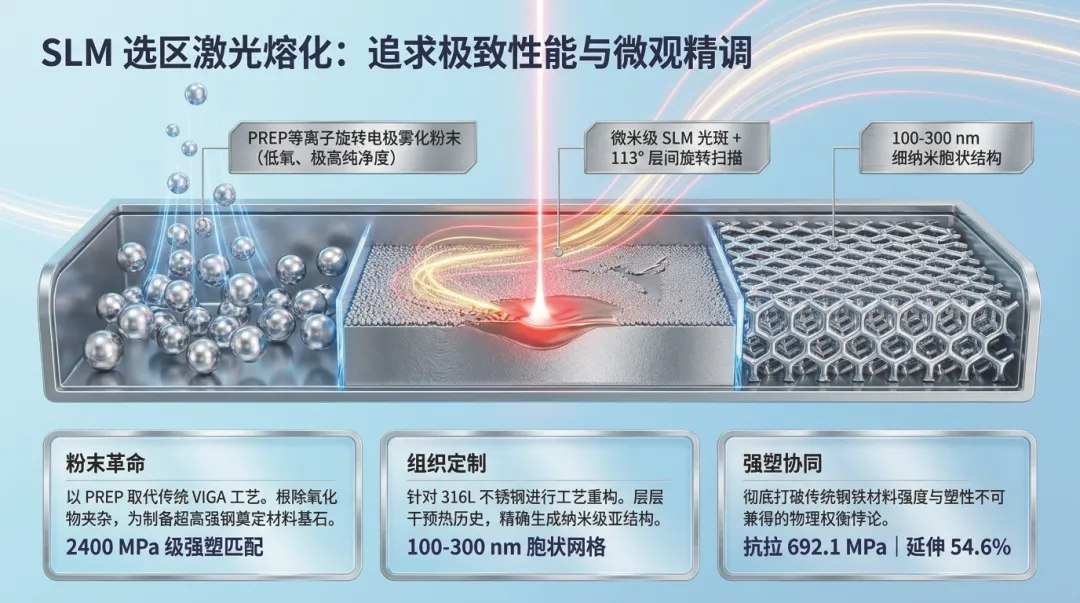

案例二：316L不锈钢的“微米级SLM（M-SLM）”与纳米组织定制- 工艺创新点：通过采用光斑直径<20 μm的微米级SLM设备，结合113°层间旋转扫描策略，实现了熔池行为和热历史的精细控制。该工艺在316L不锈钢中稳定获得了尺寸为100-300 nm的均匀胞状亚结构。这种纳米级组织调控，使得构件在横向（垂直于建造方向）获得了692.1 MPa的高强度，同时在纵向（建造方向）保持了54.6%的优异延伸率，显著降低了各向异性。

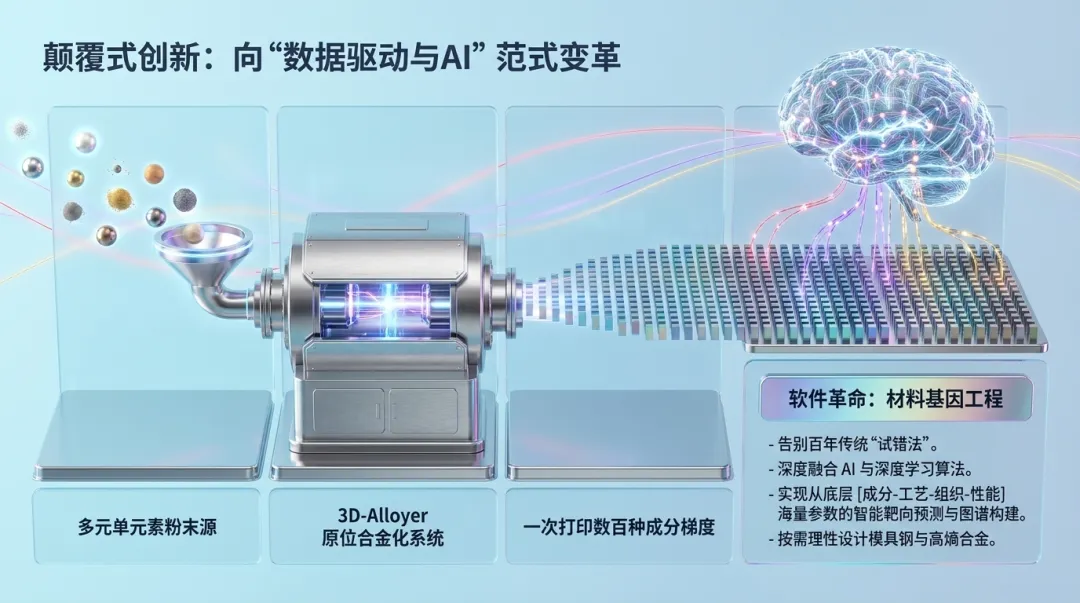

案例三：马氏体时效钢及高熵合金的“工艺-后处理”协同强化针对无钴马氏体时效钢和15-5 PH等材料，创新性地采用特定的“固溶+时效”后处理路径。该工艺精准诱发了逆转变奥氏体的形成，并促进了Ni₃Ti等纳米析出相的均匀弥散分布，是获得超高强度的关键。在NiCoCrFeAlTiMo共晶高熵合金的SLM制备中，利用快速凝固特性诱导了柱状晶向等轴晶的转变，并结合纳米析出，使材料同时达到1320.5 MPa的抗拉强度和25.8%的延伸率，破解了高强材料常见的强塑性矛盾。案例四：高通量材料研发范式革新——3D-Alloyer系统- 工艺创新点：开发了基于元素粉末的SLM原位合金化高通量制备系统（如3D-Alloyer系统）。该系统一次成形即可制备包含上百种不同成分的合金块体样品，并集成连续梯度粉层铺放机构，实现了成分在水平方向的连续可调。这彻底改变了传统“试错法”材料研发模式，为快速开发新型模具钢、不锈钢、高熵合金等提供了数据驱动的强大工具。

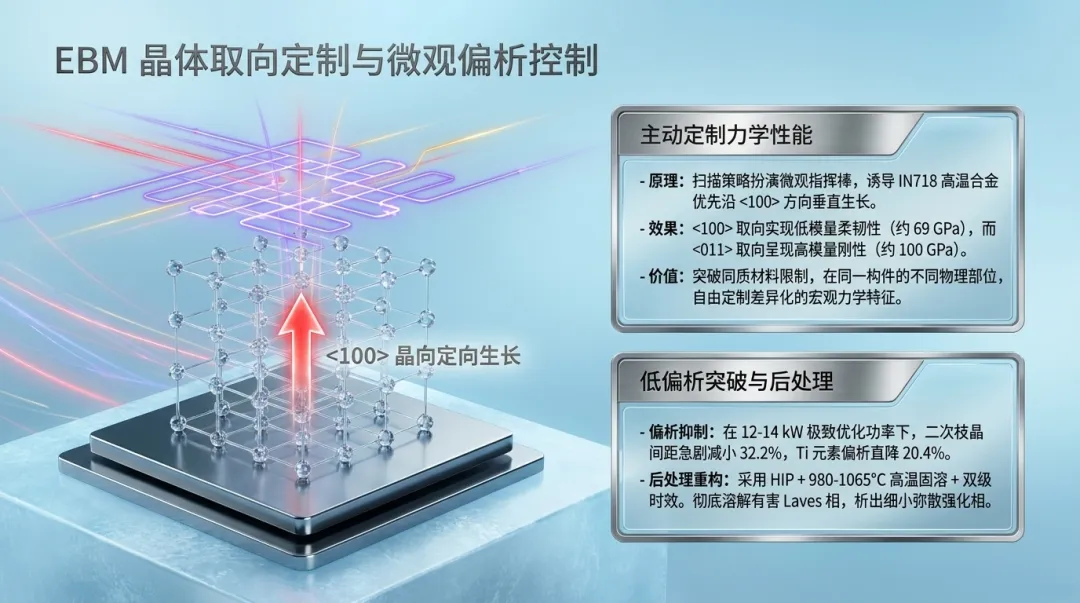

⚡ 2. EBM：面向活性与高温材料的低应力制造方案- 工艺创新点：将EBM技术中的电子束高能量密度与真空环境应用于GH4068等Ni-Co基高温合金的熔炼。在12-14 kW的优化功率窗口下，熔池流动得到改善，使二次枝晶间距减小32.2%，Ti、W等元素的微观偏析分别降低20.4%和18.6%，获得了尺寸细小、形貌规则的γ′强化相。此案例展示了EBM技术在制备高性能、低偏析铸锭方面的独特潜力。

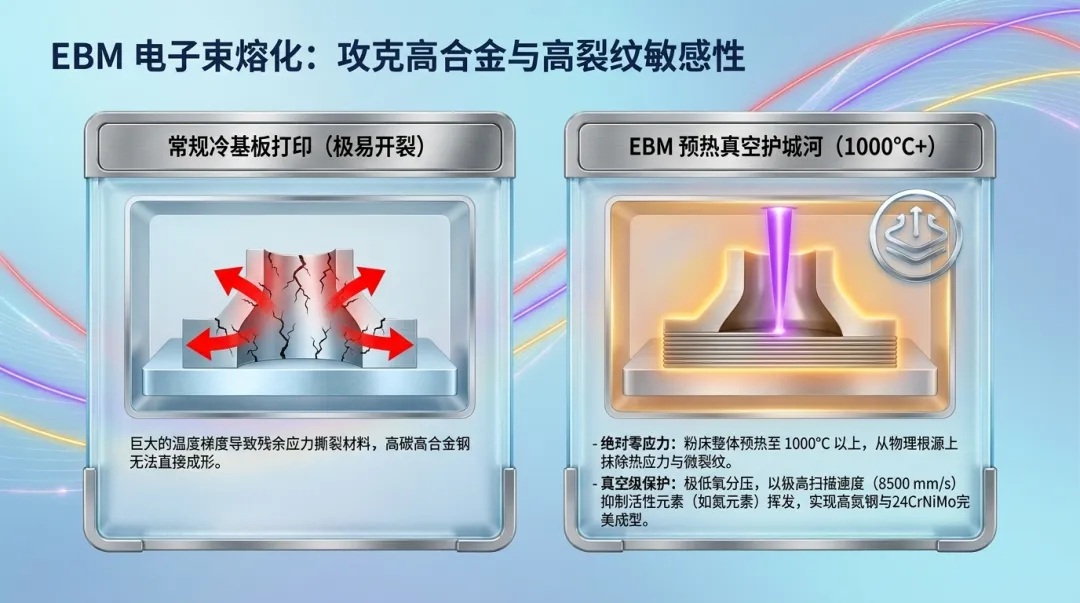

- 工艺创新点：利用EBM工艺固有的高真空环境和高温基板预热（>1000°C）能力，成功直接成形高氮钢和24CrNiMo合金钢等零件。高温预热从根源上抑制了因急热急冷产生的残余应力和凝固裂纹，同时真空环境有效防止了氮元素的损失，实现了致密度超过99%的无缺陷制造。这一工艺策略为打印高碳高合金工具钢等易裂材料提供了可靠路径。
- 工艺创新点：针对Ceq（碳当量）高达3.28、厚度达200-1000 mm的FH45、FH50等特厚模具钢板的复合组坯，创新应用真空电子束焊接技术。通过补偿磁偏吹和分段焊接等工艺，有效解决了高磁性材料焊接时的束流偏移问题和超大热输入导致的冷裂纹、再热裂纹难题，实现了特厚板的高质量批量复合生产。该案例是EBM技术原理在宏观大尺度焊接领域的成功延伸。
?️ 3. DED：大型构件修复与梯度功能集成的工程实践- 工艺创新点：采用激光DED技术对连铸机结晶器铜板磨损部位进行精准修复。通过开发专用的铜基合金粉末和优化的熔覆工艺，修复后的铜板使用寿命从传统的12-16万吨提升至30万吨以上，实现了寿命倍增。此技术已在首钢京唐、印尼德信钢铁等企业实现工业化应用，单次修复的加工切削量可降至0.16 mm，显著降低了生产成本和铜资源消耗。

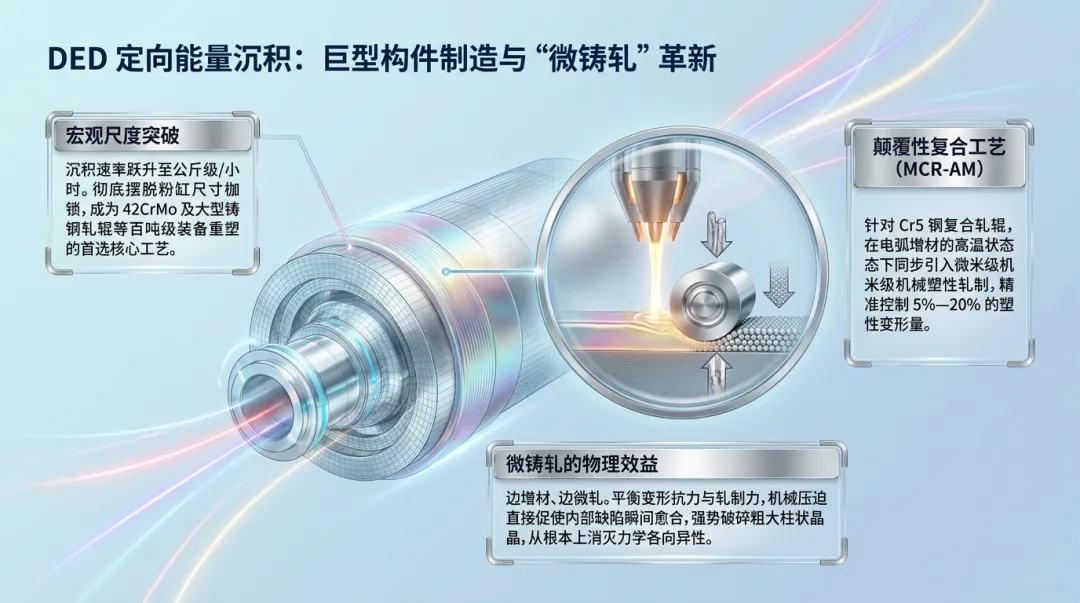

案例九：Cr5钢复合轧辊的“增材微铸轧（MCR-AM）”复合制造- 工艺创新点：在电弧DED过程中，于熔覆层处于半固态或高温固态时，同步引入微米级轧辊施加5%-20%的塑性变形。这种“边增材、边微轧”的复合工艺，即时细化了凝固组织，破碎了粗大柱状晶，降低了各向异性，提升了轧辊整体致密度和综合性能，为大型轧辊的短流程、高性能再制造提供了新方法。
案例十：多材料功能梯度部件（FGMs）的动态送粉制造- 工艺创新点：基于多送粉器的DED系统，通过实时精确调控不同储粉槽的送粉速率，实现了成分的层间或层内连续梯度变化。已成功制备出316L-IN718、Ti-Ta、Cu10Sn-316L等多种钢铁及异质材料组合的梯度部件。结合在线超声探伤监控，确保了梯度过渡区无缺陷、无突变，满足了航空航天、高端装备对构件不同部位性能的差异化需求。
在DED修复结晶器铜板等产线中，集成了熔池在线监测和逐层超声探伤系统，实现了制造过程的实时质量反馈与工艺参数自适应调整，标志着3D打印从“开环”制造向“智能闭环”制造的跨越。相关《增材制造材料模具钢粉》等行业标准的发布与实施，为粉末材料质量、工艺规范提供了基准，降低了技术推广门槛。结合高通量实验产生的大量“成分-工艺-组织-性能”数据，正加速构建钢铁增材制造的材料数据库与工艺知识图谱。总结而言，2023-2026年钢铁行业3D打印的关键案例表明，工艺创新已从追求成形，深化为追求高性能、高可靠、高效率和高性价比。未来，SLM、EBM、DED三大技术路线将在各自优势领域持续深耕，并通过与人工智能、材料基因工程等前沿技术的融合，进一步推动钢铁增材制造迈向智能化、网络化、绿色化的新阶段。
