目录
·第一章 行业背景：电腐蚀——风电传动系统的“隐蔽杀手”
·第二章 电腐蚀机理深度解析：从“单一击穿”到“电-热-化耦合”
·第三章 标准体系建立：从“无标可依”到“多标并行”
·第四章 轴电压测试与评估方法：毫伏表还是示波器？
·第五章 抑制技术路线：系统化三道防线详解
·第六章 在线监测与智能运维：从“被动维修”到“预测维护”
·第七章 材料创新与结构优化：迈向根本性解决方案
·第八章 双馈、半直驱、直驱机型差异化防治策略
·第九章 典型案例与工程实践（含经济性分析）
·第十章 未来展望与行业倡议
第一章 行业背景：电腐蚀——风电传动系统的“隐蔽杀手”
截至2025年第一季度，全国风电累计装机容量已突破5.7亿千瓦，海上风电并网规模超过6000万千瓦。随着单机容量向15~20MW迈进、电压等级提升至66kV及以上，发电机与齿轮箱轴承面临的电气环境日趋复杂。变流器IGBT高频开关产生的共模电压通过杂散电容耦合至转子轴，导致轴承电腐蚀问题日益突出。行业统计显示，约有23%的齿轮箱轴承失效与电腐蚀直接或间接相关，每年造成的运维损失超过12亿元。电腐蚀已成为影响机组可靠性和全生命周期成本的核心隐患之一，双馈、半直驱、直驱永磁机型均不同程度受此问题困扰，行业亟需从机理认知、检测评估到工程抑制的综合解决方案。本白皮书基于2025年最新技术成果和标准体系，系统阐述电腐蚀防治的完整知识框架和工程实践。
第二章 电腐蚀机理深度解析：从“单一击穿”到“电-热-化耦合”
2025年，对轴承电腐蚀机理的理解已从传统的“油膜击穿放电”逐步深化为电-热-化学多场耦合的综合模型。全功率变流器及双馈变流器产生的共模电压通过定转子间杂散电容耦合至转轴，轴电压峰峰值（Vpp）与油膜耐压阈值之间的比较决定放电概率。
2.1 共模电压的产生与传导路径
变流器IGBT开关动作产生共模电压Vcm，其幅值可达直流母线电压的一半，变化率dv/dt超过3000V/μs。该电压通过定子绕组与转子之间的杂散电容Cwr、转子与机壳电容Crf、轴承油膜电容Cb形成分压。对于永磁同步发电机，转子永磁体与铁芯间的复杂界面使杂散电容呈现非线性特征，轴电压峰峰值可达共模电压的20%~40%。
2.2 油膜击穿与放电脉冲
当轴电压瞬时峰值超过油膜击穿阈值（通常为15V~30V，取决于温度、转速、润滑剂类型），油膜发生局部击穿，产生持续时间仅数十纳秒至数百纳秒的放电脉冲。每次放电能量虽小（微焦级别），但电流密度极高（可达10^5 A/cm²），在轴承滚道表面形成微米级的熔坑，积累成“搓板纹”或“电蚀麻点”。
2.3 热效应与润滑脂劣化机制
持续的有效值（RMS）轴电流会导致轴承内外圈之间的微小漏电流，产生焦耳热，使润滑脂温度升高、氧化加速、基础油挥发，并生成导电性的碳颗粒。这些碳颗粒分散在润滑脂中，进一步降低油膜绝缘电阻，形成恶性循环。因此，高频脉冲的峰峰值（Vpp）主导瞬时击穿概率，而有效值（RMS）决定热积累与油膜退化速度，双重判定机制已成为2025年行业评估电腐蚀风险的核心依据。
第三章 标准体系建立：从“无标可依”到“多标并行”
2025年是风电电腐蚀领域标准化建设取得实质性突破的一年。多项国家/行业标准陆续发布，为轴电压的测试、在线监测、技术规范提供了统一依据：
NB/T 11854-2025《风力发电机组 轴电压轴电流 技术要求和测试方法》——规定了轴电压轴电流的技术要求和测试方法，覆盖电压等级划分、波动范围控制、隔离要求等内容。 NB/T 11862-2025《风力发电机组 轴电压轴电流 在线监测设备技术要求》——对在线监测设备的性能指标、安装规范及数据传输标准作出了明确规定。 GB/T 33630-2025《风能发电系统 海上风力发电机组防腐规范》——将电气腐蚀防护纳入海上机组防腐体系，明确海上环境轴电压限值需额外降低20%。 IEC TS 60034-18-42:2025新版增加了针对风力发电机轴电压的特定测试程序。
这些标准的相继推出，标志着风电电腐蚀防治工作从“经验判断”迈入“量化评估”的规范化阶段。行业首次明确了轴电压峰峰值推荐限值：对于双馈转子侧≤15V，对于永磁发电机（直驱/半直驱）≤12V，有效值建议控制在3V以内（数据自来：部分风电企业、科研机构在内部设计或项目实践中总结的经验值）。同时，标准规定了每年至少进行一次轴电压示波器法测试，并将结果纳入机组健康档案。
“3V”有效值限制：主要参考了IEC 60034系列标准和其等同转化的中国国家标准 GB/T 20161-2008。这些标准建议，对于一般电机，空载轴电压应低于 0.5V，超过此值就应采取措施。但0.5V在实际运行中很难达到且意义有限。因此，3V 更像是工程实践中，综合了油膜击穿电压（理论计算为3V-30V）和运行可靠性后提出的一个折中宽限值。
“12V”和“15V”峰峰值限制：目前风电行业的公开国标和能源行业标准（如NB/T 11854-2025）并未收录此具体数值。15V 的理论基础是油膜理论击穿电压的下限，即当油膜厚度在0.2-2微米、绝缘强度15kV/mm时，击穿电压为3V-30V。针对永磁电机的12V限值，推测是在15V基础上，考虑到其特殊的轴电压特性而适当收紧的内部经验值。
第四章 轴电压测试与评估方法：毫伏表还是示波器？
准确的轴电压测量是评估电腐蚀风险的前提。然而现场常常存在仪器选型误区。风力发电机轴电压为高频脉冲信号，上升时间仅数十纳秒，频谱可延伸至30MHz以上。普通毫伏表或万用表的交流带宽通常≤100kHz，无法响应高频分量，测量值可能比真实值低10~30倍，从而严重低估风险。

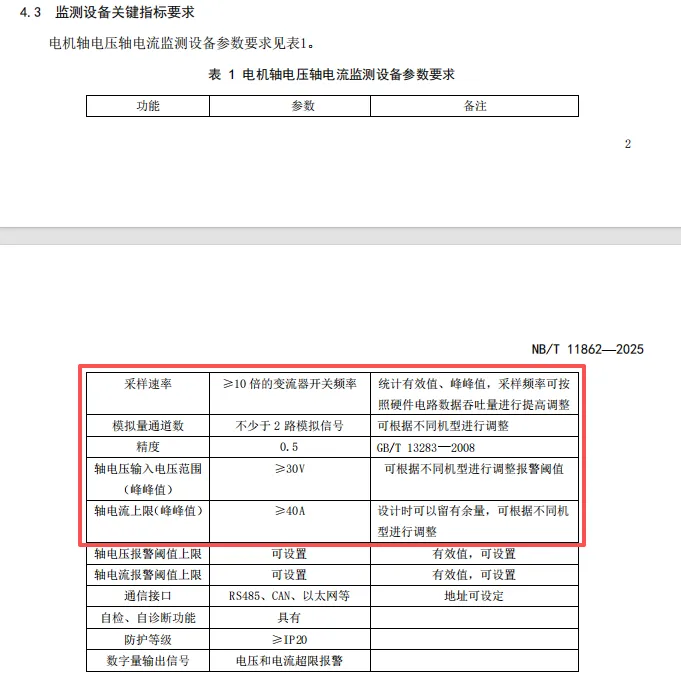

最新发布的_NBT+11862-2025+风力发电机组轴电压轴电流在线监测设备技术要求（发布版）中有明确要求风电电机的轴电压监测设备必须满足采样频率≥10倍的变流器开关频率：

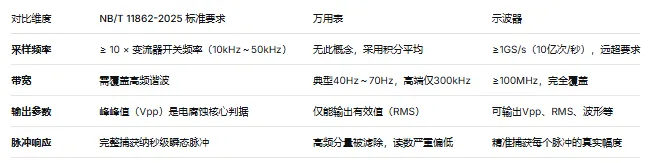

这里就解释了为什么不用万有表/毫伏表去测轴电压~
4.1 示波器法的核心优势
必须使用带宽≥100MHz、采样率≥1GS/s的数字示波器，配合高压差分探头（衰减100×）。示波器能同时获取峰峰值（Vpp）、有效值（RMS）、波形形态及脉冲频率。通过观察波形是否出现密集尖峰、阻尼振荡，可辅助判断变流器共模抑制效果及接地状态。
4.2 标准测试步骤
在发电机转子轴端安装测试探头（推荐MPT和骋公司的专用测试探头）或利用原有导电环引出信号；参考地接发电机机壳（可靠接地）。示波器设置时基200ns/div~1μs/div，垂直标度10V/div，采用边沿触发。连续捕获至少10组脉冲，取最大Vpp作为评估依据，同时记录RMS值。
⚠️工程警示：某风电场曾因使用真有效值万用表测得轴电压0.9V而判定正常，但两个月后发电机轴承严重电蚀；后用示波器实测Vpp高达34V。所有新建和技改项目均应配置示波器作为轴电压检测工具。
第五章 抑制技术路线：系统化三道防线详解
2025年，行业已形成“源头抑制 + 路径截断 + 冗余防护”的系统化三道防线理念，并在多个大型风电场得到规模化验证。
5.1 第一道防线：源头抑制（变流器侧主动滤波）
在变流器输出端加装共模磁环（纳米晶磁芯）或LCL滤波器，可将共模电压峰值降低60%以上。优化空间矢量PWM控制策略（如采用随机开关频率或主动共模电压消除技术）能够从源头减少共模分量。三电平变流器及SiC MOSFET器件的应用，使共模电压理论上可降至接近零。
5.2 第二道防线：路径截断（接地泄放与绝缘阻断）
安装低阻抗接地碳刷或导电环/轴接地纤维刷（MPT和骋新能源电机行业份额第一），动态电阻要求≤5Ω，为轴电流提供低阻泄放路径。对于改造项目，可采用分体式导电环，避免拆解发电机。同时，采用混合陶瓷轴承（Si₃N₄滚动体，电阻率＞10^12 Ω·cm）或在外圈喷涂Al₂O₃绝缘涂层（厚度150~300μm，耐压≥1000V），物理阻断电流回路。绝缘轴承是目前最可靠的路径阻断手段，但成本较高，推荐在新建大容量机组中直接配置。
5.3 第三道防线：冗余防护与运维强化
选用高绝缘性能轴承润滑脂（击穿电压＞200V），缩短加脂周期（由6个月缩短至3~4个月），定期清理碳刷粉尘，避免导电桥接。部署在线轴电压监测装置，实时跟踪Vpp变化趋势，并设置三级报警阈值。
第六章 在线监测与智能运维：从“被动维修”到“预测维护”
2025年，轴电压在线监测技术取得长足进步。高频电流互感器（HFCT）带宽1MHz~50MHz，可捕捉纳秒级放电脉冲；轴电压直接采集模块采用高阻抗输入，连续记录Vpp、RMS和放电脉冲频次。结合边缘计算，监测装置能够自动识别风险等级，并通过SCADA系统推送报警。
6.1 数字孪生与寿命预测
基于大数据和机器学习的电腐蚀寿命预测模型已在多家风电场试用。模型输入包括轴电压特征量、轴承温度、振动、转速、润滑脂使用时间等，输出剩余寿命和下次检修建议。实际应用中，预测精度可达85%以上，可将非计划停机转化为计划性维护，单个风电场年平均节省维修成本约80万元。
6.2 平台化运维
金风科技、远景能源等主机厂已建立企业级轴电压监控平台，覆盖超过1.5万台在运机组。平台提供趋势分析、横向对比、一键生成电腐蚀健康报告等功能，成为状态检修的关键数据源。
第七章 材料创新与结构优化：迈向根本性解决方案
在材料层面，业界正积极探索更具突破性的解决方案。混合陶瓷轴承（Si₃N₄滚动体）已在部分高端机型中应用，其高电阻率特性可有效阻断轴电流回路。激光熔覆技术在轴承座内孔及轴颈表面制备绝缘陶瓷涂层，兼顾耐磨与绝缘性能。洛阳轴研科技联合清华大学对轴承表面涂覆技术进行研究攻关，可有效解决主轴轴承电腐蚀、白腐蚀裂纹等技术难题，并在17兆瓦漂浮式风电机组中得到工程验证。此外，碳纤维刷式结构的导电环已在半直驱机组批量使用，双馈机组后市场技改小批量使用，这种新型材料已在小批量阶段，预计2026年进入批量应用。从结构设计上，缩短发电机与变流器之间的电缆长度、采用对称布局降低杂散电容，也是从物理层面减少轴电压的有效手段。
第八章 双馈、半直驱、直驱机型差异化防治策略
不同机型因电气拓扑结构差异，电腐蚀特点及防治重点有所不同：
双馈机型：转子绕组通过滑环连接变流器，轴电压受转子侧共模电压影响较大。防治重点：转子侧加装共模磁环，非驱动端必须安装接地碳刷导低频,且驱动端必须同时安装轴接地纤维刷（简称毛刷，由金属感性纤维+铝支架镀镍组成）导高频，需定期检查碳刷、毛刷磨损。轴电压Vpp限值建议≤15V。 半直驱机型（永磁同步+全功率变流器）：全功率变流器共模电压经杂散电容耦合至永磁转子。由于永磁体与铁心间界面复杂，轴电压常呈现更高频成分。推荐出厂即配置混合陶瓷轴承+导电环/轴接地纤维刷，Vpp限值≤12V。 直驱机型（低速永磁）：极数多、结构尺寸大，寄生电容分布复杂，且轴承尺寸较大，绝缘涂层制备难度高。防治重点：绝缘端盖+导电环/轴接地纤维刷组合，同时加强在线监测。因转速低，油膜形成困难，电腐蚀风险更高，Vpp限值建议≤10V。
第九章 典型案例与工程实践（含经济性分析）
案例1：北方某200MW双馈风电场电腐蚀综合治理
该场站123台2.5MW双馈机组在运行18~24个月后，累计出现47台发电机轴承电腐蚀失效，单台更换轴承成本（含吊装）约12万元，累计损失超560万元。技改团队采用“变流器输出磁环+发电机非驱动端接地碳刷+发电机驱动端接地纤维刷+优化PWM参数”的综合方案，改造后轴电压Vpp平均值由32V降至9.8V，后续两年电腐蚀故障率降低86%，技改总投资320万元，投资回收期仅11个月。此外，因故障停机减少，多发电量收益约210万元/年。
案例2：某海上风电基地半直驱机组预装绝缘轴承方案
某海上风电项目（15MW×32台）在建设阶段即采用混合陶瓷轴承+共模磁环设计，并部署轴电压在线监测系统。投运后连续12个月监测数据表明，Vpp始终低于8V，RMS低于1.5V，未发生一例电腐蚀导致的非计划停机，相比同区域未防护的早期机组（故障率23%），故障率降低95%。尽管初始投资增加约2%，但全生命周期运维成本下降32%，经济效益显著。
案例3：西南某直驱机组在线监测成功预警
某直驱风电场安装轴电压在线监测系统后，运行第8个月发现#23机组轴电压Vpp由7V缓慢上升至14V，RMS由2.1V升至4.5V。系统发出黄色预警，运维人员检查发现接地碳刷磨损严重、接触电阻超标。更换碳刷并增加导电环/轴接地纤维刷后，Vpp恢复至6V，避免了轴承放电损伤。此次预警避免的直接更换轴承成本约18万元，验证了在线监测的价值。
第十章 未来展望与行业倡议
展望2026—2030年，风电电腐蚀防治将呈现三大趋势：① 三电平/SiC变流器成为主流，从根源消除共模电压；② 智能轴电压主动补偿装置实现实时抵消；③ 基于大数据及AI的电腐蚀预警模型覆盖全行业。为此，白皮书编写组向全行业发出以下倡议：
设计端：将电腐蚀防护纳入风机电气和结构设计的必选项，推广绝缘轴承及接地装置标准化配置，新建机组应强制配置轴电压在线监测接口。 运维端：将轴电压测试（示波器法）列入年度预防性试验项目，建立机组轴电压基线数据库，对Vpp超限机组限期整改。 标准端：推动轴电压限值纳入风电机组并网检测规范及型式认证要求，形成强制性标准。 产业链端：鼓励变流器、轴承、润滑剂企业协同开发一体化电腐蚀抑制解决方案，共享测试数据，建立行业公共数据库。 培训与能力建设：电腐蚀检测技术应纳入风电运维人员技能认证体系，推广示波器测试实操培训。
风电电腐蚀防治没有“一招鲜”，唯有系统施策、全链协同，才能实现传动系统的高可靠性运行，助力“双碳”目标行稳致远。本白皮书编写组将持续跟踪技术进展，每两年更新一版。
