全球半导体材料产业发展趋势深度分析报告(上)

前言

全球半导体材料产业正处于由人工智能算力爆发所驱动的结构性变革周期中。2025年全球半导体材料市场规模达到732亿美元历史新高，其中封装材料以9.3%的增速超越晶圆制造材料，成为增长最快的板块^[64]。在PCB领域，AI服务器正推动产业从消费电子驱动向算力基础设施驱动转型，18层以上高多层板2025年产值增速高达85.5%，远超行业平均水平^[1]。覆铜板作为PCB的核心基材，其高频高速化趋势催生了PPO树脂、碳氢树脂等高端材料的爆发式增长——预计2025年全球电子级PPO需求量达4558吨，同比增长41.89%^[10]。玻璃基板作为下一代封装核心材料，已进入从实验室向量产过渡的关键阶段，英特尔、三星、台积电均计划在2026-2030年间实现商业化量产^[3]。在封装材料侧，ABF膜、PSPI、Underfill等关键材料国产化率不足10%，在地缘政治与供应链安全双重驱动下，国产替代正从”替代者”向”规则制定者”跳跃^[19]。

1. 全球半导体材料市场全景概览

1.1 市场规模与增长态势

全球半导体材料市场在2025年实现了历史性的突破，市场总规模达到732亿美元，同比增长6.8%，这一数据由国际半导体产业协会（SEMI）于2026年5月发布的《半导体材料市场报告》正式确认^[64]。这一里程碑式的增长背后，反映了半导体产业在人工智能（AI）、高性能计算（HPC）和高带宽存储器（HBM）等领域的持续投资推动下，材料端需求的全面攀升。从宏观趋势来看，全球半导体材料市场已从2023年的周期性调整中完全恢复，并进入了一个由技术复杂度提升和先进制程需求增长所驱动的新增长周期。根据多家权威机构的综合预测，2025年至2030年间，全球半导体材料市场预计将以5.4%的复合年增长率（CAGR）持续扩张，到2030年市场规模有望突破940亿美元^[77][80]。

从市场结构来看，半导体材料可划分为晶圆制造材料和封装材料两大板块。2025年，晶圆制造材料销售额同比增长5.4%，达到458亿美元；封装材料销售额同比增长9.3%，达到274亿美元^[64][65]。封装材料增速显著高于晶圆制造材料，这一现象深刻揭示了”后摩尔时代”半导体产业的核心发展逻辑——随着先进制程逼近物理极限，芯片性能的提升越来越多地依赖于先进封装技术（如2.5D/3D封装、Chiplet、CoWoS等），从而带动封装材料需求的快速增长。SEMI的分析进一步指出，晶圆制造材料中光刻胶、光掩膜及配套辅助材料均实现了双位数增长，反映出制程升级对材料消耗量的直接拉动；而在封装材料中，基板和键合引线成为增长最快的细分品类，前者受益于先进基板需求的持续扩大，后者则受到金价上涨的支撑^[66]。

从区域分布来看，亚太地区继续主导全球半导体材料消费市场，合计占比超过70%。中国台湾地区以217亿美元的销售额连续第16年保持全球最大半导体材料消费市场地位，同比增长8.6%^[67]。中国大陆以156亿美元的销售额位居全球第二，同比增长12.5%，在所有主要地区中增速最快^[65]。韩国以112亿美元排名第三，日本以68亿美元排名第四^[67]。中国大陆市场的高速增长，一方面得益于国内晶圆厂和封测厂的大规模扩产，另一方面也反映了国产替代进程加速带来的本土材料需求提升。值得注意的是，欧洲是2025年所有跟踪地区中唯一出现负增长的市场，同比下滑6%，而北美地区则实现了10.7%的强劲增长^[67]。

表1：2025年全球半导体材料市场区域分布^[67]

1.2 晶圆制造材料与封装材料的结构分化

晶圆制造材料与封装材料之间的增速分化，是2025年全球半导体材料市场最显著的特征之一。封装材料9.3%的增速不仅远高于晶圆制造材料的5.4%，也创下了近五年来的最高纪录^[64]。这一结构性变化预示着半导体产业正在经历从”制程驱动”向”封装驱动”的深刻转型。在晶圆制造材料领域，光刻相关材料（包括光掩膜、光刻胶及辅助化学品）和湿法化学品均实现了双位数的强劲增长，这直接反映了先进制程（7nm及以下）产能扩张对材料消耗量的指数级提升^[66]。特别是EUV光刻胶，随着High-NA EUV预计于2026年进入量产阶段，材料端正在向低缺陷、高分辨率、高灵敏度的方向加速演进^[44]。

在封装材料领域，增长动力则更为多元化。封装基板作为第一大细分品类（占封装材料市场48%），其增长主要由ABF载板、FC-BGA等高端基板的旺盛需求驱动^[87]。随着AI芯片、GPU、HBM等高端封装应用的爆发，封装基板正在从传统的BT树脂基板向ABF载板和玻璃基板方向升级^[115]。环氧塑封料（EMC）作为第二大品类（占比22%），虽然在传统封装中应用成熟，但先进封装对其提出了低应力、高导热、低放射性（Low-α）等新要求，推动了材料配方的持续迭代^[87]。引线框架（占比16%）和键合丝（占比10%）则分别受益于汽车电子和金价上涨的支撑，保持了稳定的增长态势^[87][88]。

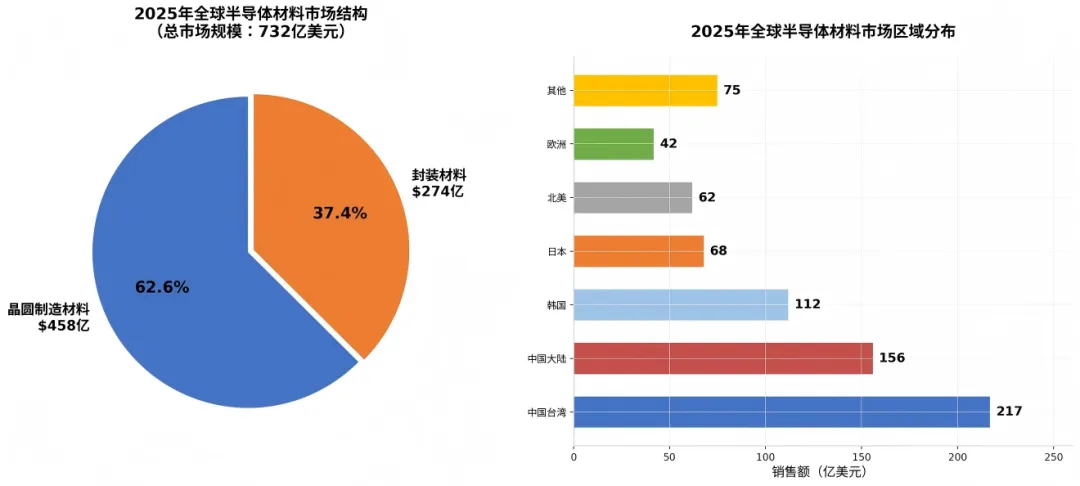

图1全球半导体材料市场结构与区域分布

从长期趋势来看，封装材料在半导体材料总市场中的占比预计将持续提升。根据《集成电路产业发展研究报告（2024年度）》的数据，2024年中国半导体封装材料市场占国内半导体材料总值的比重已达到46%，且这一比例仍在上升^[84][85]。先进封装技术（如2.5D/3D封装、扇出型晶圆级封装FOWLP、系统级封装SiP）的渗透率提升，是推动封装材料价值量增长的核心因素。据市场研究机构预测，2022年全球先进封装市场规模约为441亿美元，到2027年有望达到781亿美元，期间CAGR约12%^[115]。先进封装占比的提升直接拉动了对高端封装基板、底部填充胶（Underfill）、热界面材料（TIM）、光敏聚酰亚胺（PSPI）等高性能材料的需求，这些材料的单体价值量远高于传统封装材料，从而推动封装材料整体市场规模的快速扩张。

1.3 区域竞争格局与中国市场地位

全球半导体材料市场的区域格局呈现出高度集中的特征，亚太地区合计占据全球市场份额的约75%，其中中国台湾和中国大陆两国/地区的市场规模相加占全球的一半以上^[80]。这一格局的形成，源于亚太地区在全球半导体制造和封测产能上的绝对优势。中国台湾地区不仅是全球最大的半导体材料消费市场（连续16年保持第一），同时也是全球最先进的晶圆制造和封测基地所在地，台积电、日月光等龙头企业的产能扩张直接拉动了对上游材料的海量需求^[67]。

中国大陆市场的崛起是全球半导体材料格局演变中最引人注目的变量。2025年，中国大陆半导体材料市场销售额达到156亿美元，同比增长12.5%，增速在全球主要地区中遥遥领先^[65]。这一高速增长的驱动因素是多方面的：首先，中芯国际、长江存储、长鑫存储等国内晶圆厂的大规模扩产，直接拉动了对硅片、光刻胶、电子特气等前道材料的需求^[110]；其次，长电科技、通富微电、华天科技等封测龙头的产能扩张和技术升级，推动了对封装基板、塑封料、底填胶等后道材料的需求^[37]；第三，在地缘政治和供应链安全的双重考量下，国产替代进程明显加速，本土材料企业获得了更多的验证和导入机会^[75]。

然而，中国大陆半导体材料产业仍面临严峻的高端化挑战。虽然在部分中低端材料领域（如湿膜光刻胶、常规环氧塑封料、普通键合丝等）已实现较高国产化率，但在高端材料领域仍严重依赖进口。12英寸硅片国产化率仅约8%，且以测试片为主，逻辑芯片和存储芯片用正片自给率不足3%^[110]；ABF膜国产化率不足5%，全球市场被日本味之素垄断^[54]；EUV光刻胶仍由日本JSR垄断（全球90%份额），国内企业尚处于实验室阶段^[75]。这种”大而不强”的格局，使得中国大陆半导体材料产业在全球价值链中仍处于中低端位置。不过，随着国家大基金二期的定向注资（仅封装基板领域就超过50亿元）、“十四五”集成电路专项政策的扶持（对先进制程企业给予5年所得税免征），以及”国货国用”政策的推动（2026年起政府采购对国产产品给予20%价格扣除），中国半导体材料产业的高端化突破正在加速^[49][113]。

2. 覆铜板（CCL）材料：AI算力驱动的技术跃迁

2.1 覆铜板产业链结构与核心价值

覆铜板（Copper Clad Laminate, CCL）是印制电路板（PCB）制造的核心基材，承担着导电、绝缘和机械支撑三大功能，其成本通常占到PCB总成本的30%以上^[57]。覆铜板由三大核心原材料构成：铜箔（导电层）、电子级玻璃纤维布（增强材料）和树脂（粘结剂/绝缘层）。根据沪电股份在港交所披露的申请文件，2024年和2025年上半年，主要原材料占PCB销售成本的比重分别达到57.9%和58.5%^[43]。在覆铜板的成本结构中，铜箔占比约42.1%，树脂占比约26.1%，电子玻纤布占比约19.1%^[43]。因此，这三大原材料的价格波动和技术升级，直接影响着覆铜板乃至PCB行业的成本结构和性能演进。

覆铜板的制备工艺流程包括原料预处理、树脂胶液制备、增强材料浸胶、预干燥、叠合、热压固化和后处理等步骤^[51]。根据增强材料的不同，覆铜板可分为玻璃纤维布基、纸基、金属基、陶瓷基和复合基等多种类型，其中玻璃纤维布基覆铜板是市场绝对主流^[51]。按照机械刚性，覆铜板又可分为刚性覆铜板和挠性覆铜板两大类，刚性覆铜板占据市场主导地位^[57]。从下游应用来看，覆铜板广泛应用于通信设备、计算机、消费电子、汽车电子、工业控制和医疗设备等领域，其中通信和计算是当前增长最快的应用方向^[51]。

2024年全球刚性覆铜板市场规模约为127亿美元，市场格局相对集中^[57]。根据Prismark的统计数据，全球前十大覆铜板供应商占据了75%的市场份额，其中排名前四的巨头——建滔集团（中国香港）、生益科技（中国大陆）、南亚塑料（中国台湾）和台光电子（中国台湾）合计占据了全球近一半的市场份额，形成了寡头垄断的格局^[57]。2024年全球刚性覆铜板市场份额前三强分别为建滔（14.4%）、生益科技（13.7%）和台光电子（13.2%）^[53]。中国大陆企业在刚性覆铜板领域合计市场份额高达37.3%，具备相当的话语权^[53]。然而，一个显著的结构性矛盾是：中国大陆覆铜板出口单价约为7.56美元/千克，而进口单价约为34.00美元/千克，差距超过4.5倍，这深刻反映了国内覆铜板产业在高端产品领域的短板^[53]。

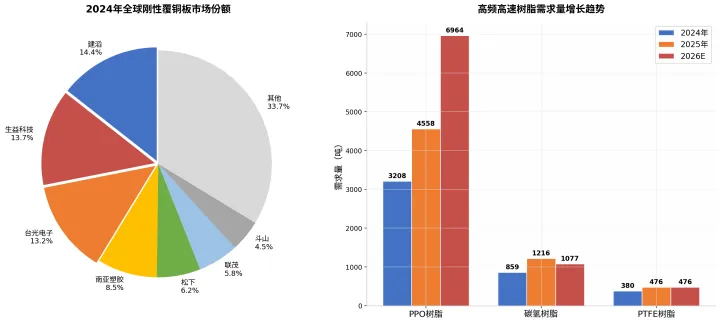

图2 2024年全球刚性覆铜板市场份额及高频高速树脂需求

2.2 AI服务器驱动下的高频高速化趋势

人工智能算力需求的爆发式增长，正在从根本上重塑覆铜板行业的技术演进路径。AI服务器对PCB的性能要求远超传统服务器：普通服务器PCB多为8-16层，而高端AI服务器普遍要求20-30层，超算场景甚至可达78层^[2]。以英伟达GB200 NVL72服务器为例，其搭载了36个GB200芯片，单机柜PCB价值量高达70万元人民币^[90]。这种从”层数”到”性能”的双重升级，对覆铜板的核心材料提出了前所未有的严苛要求——低介电常数（Dk）、低介电损耗因子（Df）、高导热、低热膨胀系数（CTE）成为衡量覆铜板性能的关键指标^[10]。

PCB材料等级从传统的FR-4（Df≈0.02）向M4（Df=0.008）、M6（Df=0.004）、M7（Df=0.003）、M8（Df=0.002）乃至M9/M10（Df<0.001）方向加速演进^[27]。每一级材料的升级，都对应着树脂、玻纤布和铜箔三大原材料的同步迭代。以2025年AI服务器主流采用的M8级覆铜板为例，其需要使用低Df的PPO或碳氢树脂作为基材、Low-DK电子玻纤布（如NE玻纤布或Q布/石英布）作为增强材料、以及HVLP（超低轮廓）铜箔作为导电层^[51]。而预计在2026年量产的英伟达Rubin架构服务器将采用M9级材料，进一步将Df要求推向0.001以下^[51]。

这种材料升级带来的市场增量十分可观。根据山西证券的研究报告，预计2025年全球电子级PPO（聚苯醚）树脂需求量将达到4558吨，同比增长41.89%；碳氢树脂需求量将达到1216吨，同比增长41.62%^[10]。AI服务器的快速放量是这一增长的核心驱动力——预计2024年AI服务器全年出货量达167万台，同比增长41.5%，且2025-2026年仍将保持高速增长^[33]。据测算，仅AI服务器带来的PPO树脂全球需求量，2025年就将达到6964吨，2026年进一步攀升至10446吨^[33]。这一”量价齐升”的趋势，使得高频高速覆铜板成为整个PCB产业链中增长最为确定的赛道。Prismark预测，2026年全球高速CCL市场规模将突破80亿美元，年复合增速超25%^[90]。

表2：覆铜板材料等级演进路线与技术参数^[27][51]

2.3 三大核心原材料的技术迭代路径

2.3.1 高频高速树脂：PPO与碳氢树脂的双轨并进

在高频高速覆铜板的三大原材料中，树脂是决定介电性能（Dk/Df）最关键的因素。随着AI服务器对信号传输速率的要求从56Gbps（PCIe 5.0）向112Gbps（PCIe 6.0）乃至224Gbps演进，树脂材料正经历着从传统环氧树脂向高性能特种树脂的代际跃迁。聚苯醚（PPO/PPE）和碳氢树脂（PCH）凭借其优异的Dk/Df性能，已成为M6-M8级别覆铜板的理想选择，是当前高频高速树脂领域最具增长潜力的两大品种^[10]。

PPO树脂的介电常数（Dk）约为2.4，介电损耗（Df）约为0.001，具有性能均衡、耐热性良好、工艺适应性强等优势，是当前M8级覆铜板的主流选材，广泛应用于服务器主板（UBB板）^[27][42]。全球PPO树脂核心供应商包括沙比克（SABIC）、旭化成等国外企业，但以东材科技、圣泉集团为代表的国内企业正在加速追赶^[10]。圣泉集团已实现电子级官能化PPO树脂量产，打破了日本钟渊的垄断；东材科技则在碳氢树脂领域取得突破，M9级碳氢树脂已通过英伟达认证，供货台光电等头部CCL厂商^[90]。

碳氢树脂的介电性能更为优异，Dk在2.2-2.6之间，Df可低至0.0005-0.001，特别适用于对信号完整性要求极高的GPU加速卡（OAM板）^[27][42]。碳氢树脂以碳、氢为主体，由于C-H键的低极性分子结构，使其具有天然的低损耗特性^[42]。然而，碳氢树脂存在力学强度低、耐热性不足等问题，通常需要采用树脂混合复配体系进行改性。例如，台光电子采用”碳氢树脂+马来酰亚胺（BMI）“的复合方案，而松下则采用”碳氢树脂+PPO”的ODV体系^[42]。值得注意的是，英伟达已确定在2026年Rubin架构中使用M9级材料，其中碳氢树脂的比例将较M8级大幅提升^[51]。

除了PPO和碳氢树脂外，聚四氟乙烯（PTFE）凭借极致的高频性能（Dk=2.1, Df=0.0003），被认为是M10级覆铜板的终极解决方案^[27]。然而，PTFE的制备难度大、成本高、与铜箔结合力差等问题限制了其大规模应用。目前，PTFE主要用于高速背板（交换机/光模块）等对信号完整性要求极为严苛的场景^[42]。双马来酰亚胺（BMI）则因耐高温、支撑密集运算的特性，主要应用于封装基板和GPU载板^[42]。展望未来，随着CPO（共封装光学）和LPO技术的发展，PTFE和LCP（液晶高分子）等超低损耗树脂有望逐步进入商用验证阶段^[27]。

图3  高频高速树脂需求量增长趋势

2.3.2 Low-DK电子玻纤布：从E玻璃到Q玻璃的代际升级

电子级玻璃纤维布是覆铜板的增强材料，提供机械支撑和尺寸稳定性，其介电性能对覆铜板的整体Dk值有直接影响。传统E玻璃（E-glass）的Dk约为6.6，难以满足高频高速应用的要求，因此行业正在加速向低Dk玻纤方向升级。从NE玻璃（Dk≈4.4）到L玻璃（Dk≈4.0），再到第三代Q玻璃/石英玻璃（Dk<2.3），玻纤材料的代际升级正在加速推进^[51]。

Q布（石英布）因其极低的介电常数和优异的高频性能，已成为M9级覆铜板的必需材料^[51]。然而，Q布的生产技术门槛极高，全球仅日东纺、AGC、菲利华等少数厂商具备量产能力，供给长期处于紧平衡状态。英伟达确定在2026年Rubin架构中使用M9级材料，其中玻纤布升级为Q布/石英布，这将直接拉动上游材料需求^[51]。在国内，宏和科技作为Low-CTE电子布龙头，已实现Q布小批量供货；中材科技旗下泰山玻纤也在积极布局低介电石英布的规模化量产^[90]。

除了介电性能外，随着芯片封装尺寸的不断增大，对玻纤布的热膨胀系数（CTE）匹配性也提出了更高要求。在封装基板/IC载板领域，需要使用Low-CTE玻纤布（如S玻璃），其热膨胀系数极低，能够有效减少芯片与基板之间因热变形差异导致的翘曲现象^[51]。这一趋势在先进封装（如FC-BGA、2.5D/3D封装）中尤为关键，因为基板翘曲是影响封装良率和可靠性的核心因素之一。

2.3.3 高端铜箔：从HVLP到HVLP5的持续进化

铜箔作为覆铜板的导电层，其表面粗糙度直接影响信号的传输损耗。在高频高速应用中，铜箔表面粗糙度过大会导致趋肤效应加剧，从而增加信号衰减。因此，超低轮廓铜箔（HVLP, Hyper Very Low Profile）成为AI服务器的刚需材料。当前HVLP4（表面粗糙度Rz<0.8μm）是主流产品，而2026年将升级至HVLP5（Rz<0.6μm）^[90]。

全球HVLP铜箔市场由日本三井金属主导，其远期产能规划达到1200吨/月^[90]。国内厂商正在加速追赶：铜冠铜箔作为国内电子铜箔龙头，已量产HVLP3/HVLP4铜箔；德福科技2026年HVLP3+HVLP4产能将达100-120吨/月；隆扬电子则在高频铜箔领域技术领先，产品已应用于5G基站及AI服务器^[90]。AI服务器对HVLP铜箔的需求正在快速增长——当前高端HVLP铜箔月需求约2500-3000吨，而有效产能仅1000-1100吨，缺口高达48%^[52]。这种供需失衡导致HVLP铜箔价格持续上涨，2026年以来涨幅已超过30%，现货价达到38-40万元/吨^[52]。

2.4 全球竞争格局与国产替代进程

2.4.1 市场集中度与龙头企业分析

全球覆铜板行业呈现出高于下游PCB行业的市场集中度，头部厂商具备较强的议价能力，能够相对顺利地将原材料价格变动向下游传导^[53]。在全球刚性覆铜板市场，建滔积层板、生益科技和台光电子三大龙头合计占据约41.3%的市场份额（2024年数据），形成了寡头竞争的格局^[53][98]。其中，建滔积层板连续18年保持全球首位，凭借垂直整合能力主导常规刚性板领域，2024年市场份额为14.4%^[53][98]。生益科技作为中国内地龙头，连续十年稳居全球第二（市占率约14%），其优势在于高频高速材料的持续突破^[98]。台光电子则以无卤素基板和高速材料见长，在服务器/基站用高频基板领域技术领先^[98]。

在特殊覆铜板（即高频高速CCL）领域，市场格局呈现出明显的”台系主导、陆系追赶”特征。2024年全球特殊覆铜板市场份额前三均为台系企业：台光电子（17.9%）、联茂电子（17.5%）、台耀科技（13.1%）^[53]。内资企业中，生益科技以8.9%的份额位居全球第四，南亚新材（2.0%）和华正新材（1.1%）紧随其后^[53]。台系企业在高端CCL领域的领先优势，主要源于其在无卤素材料、高速传输材料等方面多年的技术积累和客户认证壁垒。

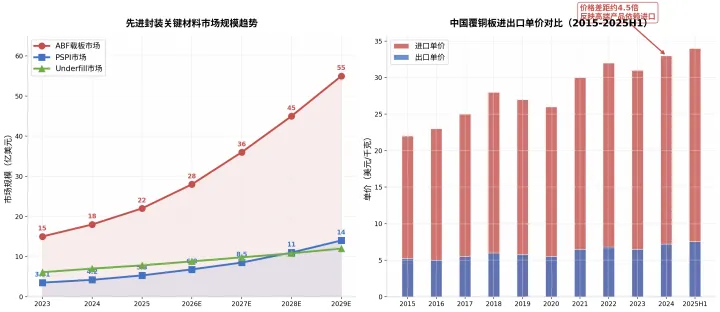

图4 中国覆铜板进出口单价对比

2.4.2 国产替代的关键瓶颈与突破路径

尽管中国大陆在全球刚性覆铜板市场已占据37.3%的份额，但在高端产品领域仍面临严峻的技术壁垒和认证壁垒^[53]。2024年国内高频高速覆铜板材料的渗透率约为15%，IC载板国产化率首次站上20%的关口^[19]。国产替代的关键瓶颈主要集中在以下几个方面：

首先，高端树脂材料的自主化供应能力不足。全球PPO、碳氢树脂的核心供应商仍以沙比克、旭化成、三菱瓦斯等国外企业为主^[10]。虽然东材科技、圣泉集团等国内企业已实现关键技术突破，但在产品一致性、批次稳定性等方面与进口产品仍存在差距。其次，高端电子玻纤布（特别是Q布/石英布）的供给高度集中，全球仅少数厂商具备量产能力，国内企业在技术参数和产能规模上仍需追赶^[51]。第三，高端铜箔（HVLP4及以上）的产能严重不足，当前国产化率较低，大量依赖从日本进口^[52]。

然而，国产替代正在加速推进。在地缘政治和供应链安全的双重驱动下，下游PCB和终端客户（如华为、中芯国际等）主动牵头组建国产材料验证平台，以”应用倒逼研发”的模式加速本土供应链的技术破壁^[19]。生益科技是目前国内唯一高频高速覆铜板通过英伟达认证并已规模化供货的厂家，其M8级PTFE高频CCL已通过英伟达GB300认证，M9级材料也已送样^[90]。南亚新材方面，高速产品自2023年四季度以来起量明显，M9材料正积极展开海内外多家客户认证^[53]。华正新材的Ultralowloss材料也有所突破，并布局IC载板用BT树脂，切入长电科技、通富微电供应链^[90]。

3. 硅基材料：晶圆制造与封装的核心基石

3.1 半导体硅片市场现状与趋势

半导体硅片是晶圆制造环节最基础、价值量最高的材料，在半导体材料价值链中占据约37%的最高份额^[70]。硅片按照尺寸可分为12英寸（300mm）、8英寸（200mm）和6英寸及以下，其中12英寸硅片是当前市场绝对主流，占全球出货面积份额的76.30%（2024年数据），主要应用于先进制程（7nm及以下）逻辑芯片、存储芯片和高端功率器件^[110][111]。8英寸硅片占比约17%，聚焦成熟制程（28nm及以上）功率器件、传感器和模拟芯片；6英寸及以下占比约5%，主要用于分立器件和低端功率器件^[110]。

从市场规模来看，全球硅片市场在2024年为117.4亿美元，受存储芯片库存高位和成熟制程需求疲软的影响，同比下滑7.0%。然而，先进制程需求的爆发对12英寸大尺寸硅片的需求逆势增长，12英寸晶圆出货量增长率高于8英寸晶圆[80]。展望未来，随着全球晶圆厂产能加速扩张，成熟制程产品需求逐渐回暖，以及AI芯片、HBM产品对大尺寸硅片需求的进一步提升，全球硅片市场有望在2025-2026年恢复增长^[80]。

全球半导体硅片市场呈现出高度集中的竞争格局。全球前五大硅片厂商（信越化学、SUMCO、Siltronic、环球晶圆、SK Siltron）的12英寸硅片产能占比高达76%，出货量占比预计高达80%，前两大厂商合计占据全球约50%的份额^[111]。这种高度垄断的格局使得硅片成为半导体供应链中最具战略意义的材料之一。在国内，上海新昇（沪硅产业旗下）于2018年率先实现12英寸硅片量产，此后以中环领先、有研硅为代表的多家厂商进入该领域^[111]。然而，国内8英寸硅片国产化率从2020年的不足10%提升至2024年的28%，但高端12英寸硅片国产化率仅约8%，且以测试片、外延片为主，逻辑芯片和存储芯片用正片自给率不足3%^[110]。

表3：全球半导体硅片市场结构与国内国产化率（2024年）^[110][111]

3.2 硅中介层在先进封装中的关键角色

在先进封装领域，硅基材料扮演着同样至关重要的角色——硅中介层（Silicon Interposer）是当前2.5D封装技术的核心载体。2.5D封装通过中介层实现不同芯片之间的高密度互连，中介层采用硅材料，通过TSV（硅通孔）和RDL（重布线层）构建精细的互连网络，芯片先与中介层键合，再通过中介层连接至封装基板。硅中介层的布线密度远高于传统有机基板，可实现微米级（甚至亚微米级）线宽与线距，大幅缩短芯片间互连距离，使信号带宽提升3-5倍，功耗降低约40%^[101]。

硅中介层的技术优势在于其与芯片材料（硅）的天然兼容性，CTE匹配性极佳，且可以利用成熟的半导体工艺实现高精度布线。然而，硅中介层也面临着日益严峻的技术瓶颈和成本挑战。随着芯片封装尺寸的持续扩大，到2027年中介层预计尺寸将达到81毫米见方（相当于8个掩模版面积），这将使单个300毫米晶圆仅能生产约7-10个中介层，导致生产成本急剧上升。此外，硅中介层的制造工艺存在固有的材料浪费问题——由于晶圆呈圆形而中介层需要矩形切割，这种几何形状的不匹配造成了严重的材料损耗^[13]。

面对这些挑战，业界正在探索多条替代路径。有机材料RDL中介层正成为替代硅中介层的重要选择，其优势在于材料和制造成本更低，且可以在面板（Panel）上制造而非晶圆上，无需背面研磨等复杂工艺步骤^[97]。玻璃中介层则凭借更低的介电损耗和更优的热稳定性，成为下一代2.5D封装的核心材料方向^[101]。碳化硅（SiC）中介层也因导热性极佳（甚至超过铜）而备受关注，有望用于最尖端的AI/HPC封装^[15]。从趋势来看，短期（1-2年）硅中介层仍将是市场主流，中期（3-5年）有机中介层将凭借成本与规模优势大规模落地，长期（5年以上）碳化硅中介层或将成为最尖端AI/HPC封装的标准配置^[15]。

3.3 硅光材料与光电共封装（CPO）趋势

硅光子学（Silicon Photonics, SiPh）是将光子器件与硅基集成电路集成在同一芯片上的技术，被视为突破传统电互连带宽瓶颈的关键路径。在数据中心和高性能计算场景中，随着数据传输速率从400G向800G、1.6T乃至3.2T演进，传统的铜缆互连已难以满足功耗和带宽密度要求，光电共封装（CPO, Co-Packaged Optics）成为行业共识的技术演进方向^[50]。

CPO技术将光引擎与ASIC芯片封装在一起，直接在封装层面实现光电转换，可大幅降低功耗和传输延迟^[60]。2025年3月，英伟达推出全球首个1.6T共封装光学系统，采用新型微环调制器，标志着CPO技术进入商用化阶段[50]。硅光子学是CPO的核心技术支撑，利用SOI（绝缘体上硅）作为衬底材料，通过CMOS工艺实现光调制器、探测器、波导等器件的集成^[50]。

在硅光子学的上游材料领域，南大光电以”ALD/CVD硅前驱体+ArF光刻胶+电子特气”三箭齐发，其硅前驱体已通过国内主流晶圆厂验证并批量供货，用于硅基波导和调制器的高k与掺杂薄膜沉积。飞凯材料则聚焦”光刻+湿电子化学品+先进封装”，其KrF光刻胶适用于28nm及以下硅光子芯片的波导与电极图形，配套蚀刻液、电镀液已进入长光华芯、中际旭创供应链。据市场研究机构预测，全球硅光子市场规模在2025年将突破50亿美元，CAGR超过50%，其中800G/1.6T CPO模块与AI万卡集群是最大的增长推手^[55]。

硅光技术的发展可分为四个阶段：第一阶段是硅基器件逐步取代分立元器件；第二阶段是从耦合集成向单片集成演进；第三阶段是光电一体技术融合，实现光电全集成化；第四阶段是实现可编程硅光芯片^[50]。当前行业处于第二阶段向第三阶段过渡的关键时期，联电、GlobalFoundries等代工厂商正在积极布局硅光代工能力^[62]。联电于2025年12月宣布与imec签署技术授权协议，取得iSiPP300硅光子制程，该制程具备CPO兼容性^[62]。这一趋势将进一步拉动对硅基光子材料（如SOI晶圆、锗硅外延材料、氮化硅波导材料等）的需求。

【待续】
