一、行业背景：AI 驱动先进封装革命，玻璃基板迎来历史性机遇
1.1 AI 芯片极端化发展，传统封装材料遭遇物理天花板
AI 大模型训练与推理需求呈指数级增长，推动 AI 芯片向 "更高功耗、更大尺寸、更高密度、更高频率" 四个方向极端化发展，对封装基板提出了前所未有的严苛要求。
表 1：下一代 AI 芯片对封装基板的核心技术要求
技术指标 | 当前主流水平 | 下一代 AI 芯片要求 | ABF 有机基板极限 |
单封装功耗 | 400-700W | 700-1000W | ~800W（热失控风险） |
封装面积 | 60mm×60mm | >100mm×100mm | ~80mm×80mm（翘曲失控） |
HBM 互连间距 | 20-40μm | <10μm | ~15μm（粗糙度限制） |
大尺寸翘曲容忍度 | <100μm | <50μm | 200-300μm（大尺寸下） |
信号传输频率 | 16-32Gbps | 64-128Gbps | ~40Gbps（介电损耗限制） |
1.2 ABF 有机基板的五大物理死墙
统治高端封装市场数十年的 ABF（Ajinomoto Build-up Film）有机基板，在 AI 芯片的极端要求下已全面失效，主要面临五大不可逾越的物理障碍：
1.表面粗糙度不足：粗化后表面粗糙度约 400nm，无法实现 < 10μm 的细线工艺，直接卡死 HBM4 及以上代际的高密度互连
2.钻孔精度有限：机械钻孔极限 > 200μm，激光钻孔也难以突破 50μm，无法满足高密度垂直互连需求
3.大尺寸翘曲严重：100mm×100mm 尺寸下翘曲达 200-300μm，远超 50μm 的工艺红线，热循环过程中极易导致焊球开裂
4.热膨胀不匹配：CTE（热膨胀系数）约 15-20ppm/℃，与硅片 (2.6ppm/℃) 差距巨大，高功耗下热应力集中，可靠性大幅下降
5.高频信号损耗高：介电常数约 4.0-4.5，介电损耗角正切约 0.015，高频场景下串扰和延迟严重，无法满足 AI 芯片大带宽需求
1.3 玻璃基板：下一代先进封装的 "新地基"
玻璃基板原本是显示面板的核心辅料，凭借其独特的材料特性，一夜之间成为先进封装领域的焦点。玻璃基板能够完美解决 ABF 有机基板的所有痛点，是唯一能够支撑下一代 AI 芯片发展的封装基板材料。
表 2：玻璃基板与 ABF 有机基板核心性能对比
性能指标 | ABF 有机基板 | 玻璃基板 | 优势倍数 |
CTE (热膨胀系数) | 15-20ppm/℃ | 0.5-12.4ppm/℃（可调） | 可完美匹配硅片 |
表面粗糙度 | ~400nm | <4nm | 100 倍 |
最小线宽 | ~15μm | 0.5μm | 30 倍 |
介电常数 | 4.0-4.5 | 3.5-10（可选） | 更低且可调 |
介电损耗角正切 | ~0.015 | ~0.005 | 降低 67% |
最大基板尺寸 | 610mm×457mm | 500mm×600mm 起步 | 无理论上限 |
大尺寸翘曲 (100mm×100mm) | 200-300μm | ±50μm 以内 | 降低 70%+ |
光电兼容性 | 不透明 | 光学透明 | 天生适配 CPO |
二、技术路线分析：三条路线差异化发展，商业化节奏各不相同
目前玻璃基板在先进封装领域主要有三条技术路线，分别是 Glass Carrier（临时载板）、Glass Interposer（玻璃中介层）和 Glass Core（玻璃芯基板），三者在定位、工艺难度、商业化节奏和市场空间上存在显著差异。
表 3：玻璃基板三条技术路线对比
技术路线 | 定位 | 替代对象 | 核心工艺 | 量产时间 | 代表玩家 | 市场特点 |
Glass Carrier（临时载板） | 工艺辅助载体，最终剥离 | 无（纯增量） | 键合 / 解键合 + 减薄 | 已量产 | 群创光电 | 最先落地，现金流最稳 |
Glass Interposer（玻璃中介层） | 芯片与 ABF 之间的互连层 | 硅 TSV 中介层 | TGV 激光钻孔 + 铜填充 + 细线 RDL (<2μm) | 2028H2-2029H1 | 台积电、Absolics | 弹性最大，最赚大钱，主线中的主线 |
Glass Core（玻璃芯基板） | 直接作为封装核心基板 | ABF 有机基板 | 10-20 层高密度 RDL | 2026 年（英特尔）2027 年（三星） | 英特尔、三星电机 | 定终局，空间最大，但兑现最晚 |
2.1 Glass Carrier：最先落地的现金牛业务
Glass Carrier 主要用于 Fan-Out Panel Level Packaging（FOPLP，面板级扇出封装）工艺中，作为临时载体支撑芯片的减薄、键合和再布线过程，最终会被剥离，不留在最终产品中。该路线技术难度最低，目前已实现量产，主要应用于射频芯片（RFIC）和电源管理芯片（PMIC）等领域。
群创光电已于 2025 年底拿下 SpaceX FOPLP 射频芯片订单，3.5 代线实现稳定出货，成为全球首家实现 Glass Carrier 大规模量产的企业。
2.2 Glass Interposer：AI 封装的核心主线
Glass Interposer 是目前行业关注度最高的技术路线，主要用于替代传统的硅 TSV 中介层，实现 AI 芯片与 HBM 内存之间的高密度互连。与硅中介层相比，玻璃中介层具有更低的介电损耗、更好的热匹配性和更大的尺寸优势，能够支持 16 颗以上 HBM 堆叠（硅中介层最多支持 8 颗）。

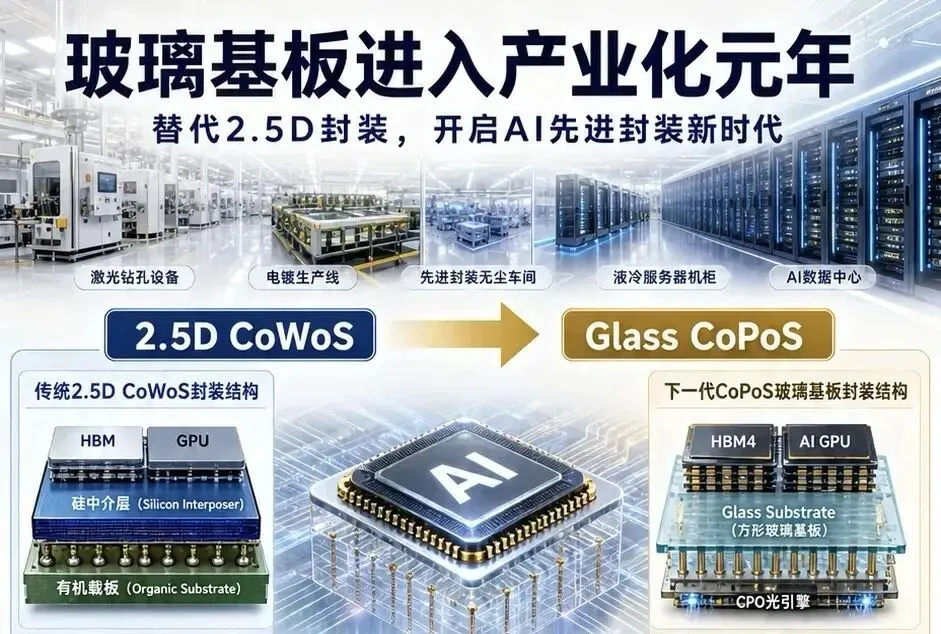

台积电主推的 CoPoS（Chiplet on Package on Substrate）架构将采用玻璃中介层技术，嘉义 AP7 厂预计 2026 年 6 月产线完工，2028H2-2029H1 实现量产，主要供应英伟达下一代 AI 芯片。
2.3 Glass Core：先进封装的终极形态
Glass Core 是玻璃基板技术的终极形态，直接替代 ABF 有机基板作为封装的核心基板，能够实现最高的互连密度和最好的性能。该路线技术难度最大，需要实现 10-20 层的高密度 RDL 布线。
英特尔是该路线的绝对领跑者，其 Clearwater Forest 服务器处理器已于 2026 年 1 月实现商业化出货，采用 10-2-10 堆叠架构，20 层 RDL，800μm 玻璃芯，封装面积 78mm×77mm。三星电机目标 2027 年实现 Glass Core 量产，其他玩家预计 2028-2030 年集中上量。
三、全球竞争格局：英特尔领跑，台积电、三星加速追赶
全球玻璃基板产业目前呈现 "一超两强多极" 的竞争格局，英特尔凭借先发优势处于绝对领先地位，三星电机和台积电紧随其后，中国台湾面板厂在 Glass Carrier 路线上占据优势，中国大陆企业则在设备和材料环节实现了全线突破。
表 4：全球主要玻璃基板玩家技术进度对比
公司 | 国家 / 地区 | 技术路线 | 最新进度 | 量产时间 | 核心客户 |
英特尔 | 美国 | Glass Core | 已商业化出货 | 2026 年 1 月 | 自用 |
三星电机 | 韩国 | Glass Core/Interposer | 试产爬坡，深宽比 10:1，铜空洞率 < 0.5% | 2027 年 | 苹果 Baltra AI 服务器 |
台积电 | 中国台湾 | Glass Interposer | 嘉义 AP7 厂 2026 年 6 月产线完工 | 2028H2-2029H1 | 英伟达、AMD |
群创光电 | 中国台湾 | Glass Carrier | 3.5 代线稳定出货 | 2025 年底 | SpaceX |
Absolics(SKC) | 韩国 | Glass Interposer | 样品验证阶段 | 2028 年 | 博通、AMD |
3.1 英特尔：绝对领跑者，已实现商业化
英特尔是全球玻璃基板技术的绝对领导者，也是目前唯一实现 Glass Core 商业化出货的企业。其 "无 SeWaRe" 技术通过材料改性和特殊工艺，基本解决了玻璃微裂纹这一行业最大难题，为玻璃基板的大规模量产奠定了基础。
3.2 三星电机：快速追赶者，瞄准苹果供应链
三星电机在玻璃基板领域投入巨大，世宗工厂已建成 TGV 试验线，深宽比达到 10:1，铜空洞率控制在 0.5% 以下。目前已向苹果 Baltra AI 服务器项目送样，目标 2027 年实现 Glass Core 量产。
3.3 台积电：AI 封装龙头，决定行业放量节奏
台积电作为全球先进封装的绝对龙头，其技术路线选择将决定整个行业的发展方向。台积电选择了 Glass Interposer 路线，推出 CoPoS 架构，嘉义 AP7 厂预计 2026 年 6 月产线完工，2028H2-2029H1 实现量产，主要供应英伟达下一代 AI 芯片。
四、核心工艺与产业化瓶颈：良率爬坡是关键挑战
玻璃基板的制造工艺极其复杂，90% 的技术难题都集中在 TGV 成孔、铜金属化和 RDL 再布线三大核心环节。目前行业面临七大产业化瓶颈，导致良率爬坡周期长达 12-24 个月。
4.1 三大核心工艺与卡脖子环节
表 5：玻璃基板三大核心工艺与卡脖子环节
核心工艺 | 主流技术方案 | 工艺目标 | 核心瓶颈 | 国内突破情况 |
TGV 成孔 | 激光诱导蚀刻法 (LIDE) | 孔径 50-150μm，深宽比 10:1，间距 < 100μm | 深宽比 > 15:1 时刻蚀均匀性下降；孔间距缩小导致横向蚀刻干扰 | 帝尔激光、大族激光已有量产机，稳定性仍在提升 |
铜金属化 | 等离子活化→PVD 溅射 Ti/Cu 种子层→电镀铜填充 | 铜空洞率 < 0.5%，热循环 1000 次不分层 | 铜 - 玻璃附着力极差，热循环后易分层脱落 | 天承科技深宽比 10-15 填孔产品良率超过部分国际品牌 |
RDL 再布线 | 面板级光刻 + 电镀 | 线宽 < 2μm，面板级大尺寸均匀 | 玻璃 TTV 平整度要求极高，曝光焦深控制难度大 | 芯碁微装面板级直写光刻机已实现突破 |
4.2 七大产业化瓶颈
1.微裂纹 SeWaRe 问题：玻璃杨氏模量高达 100-150GPa，切割、搬运和热循环过程中极易产生微裂纹，一裂整颗芯片报废。英特尔已部分解决，但大规模复制仍需 1-2 年验证。
2.翘曲与热应力问题：铜的 CTE 为 17ppm/℃，与玻璃 (3-12ppm/℃) 存在差异，热循环过程中会产生内应力，导致翘曲和分层。
3.铜 - 玻璃附着力问题：这是行业第一失效模式，热循环 1000 次后极易出现分层、脱落和断路。
4.TGV 空洞率问题：当深宽比超过 15:1 时，铜填充的空洞率会呈指数级上升。
5.细线 RDL 工艺问题：线宽 < 2μm 时，对玻璃的 TTV（总厚度偏差）要求极高，稍有偏差就会导致曝光焦深偏移，良率暴跌。
6.面板级大尺寸良率问题：从晶圆级转向面板级制造，每一步工艺都需要重新优化，导致台积电 CoPoS 量产时间推迟到 2028 年。
7.成本问题：目前玻璃基板成本高于 ABF 有机基板，只有实现规模化生产后，成本才可能低于硅 TSV 中介层。
4.3 良率爬坡曲线
玻璃基板的良率爬坡是一个漫长而艰难的过程，行业普遍需要 12-24 个月才能从起步阶段的 10-30% 提升至量产合格线的 90% 以上。这也是为什么 2026 年是验证年，2027-2028 年才是真正的放量年。
五、产业链投资机会：分三梯队把握业绩兑现节奏
玻璃基板产业链将呈现 "设备先赚、材料跟赚、封装最后赚大钱" 的业绩兑现节奏，建议投资者分三梯队把握不同阶段的投资机会。
表 6：玻璃基板产业链业绩兑现三梯队
梯队 | 业绩兑现时间 | 细分领域 | 代表企业 | 投资逻辑 |
第一梯队 | 2025-2027 年 | TGV 激光钻孔设备 | 帝尔激光、大族激光 | 产线建设先行，设备订单最先落地，确定性最强 |
电镀设备 / 填孔药水 | 东威科技、三平新科 | |||
掩膜版 | 路维光电 | |||
第二梯队 | 2027-2028 年 | 面板级光刻设备 | 芯碁微装 | 跟随台积电 CoPoS 量产节奏，行业 β 最强，弹性最大 |
清洗 / PVD 设备 | 盛美上海 | |||
玻璃精加工 | 沃格光电 | |||
玻璃原片 | 彩虹股份、凯盛科技 | |||
第三梯队 | 2028-2030 年 | 封测厂 | 长电科技、通富微电 | Glass Core 终局替代开始，市场空间全面打开，长坡厚雪 |
玻璃芯基板材料 | - |
5.1 第一梯队：设备与材料，确定性最强
产线建设先行，设备和材料企业将最先受益于玻璃基板产业的发展。目前国内企业在 TGV 激光钻孔、电镀设备、填孔药水等环节已实现突破，订单正在逐步落地，2025-2027 年将迎来业绩快速增长期。
5.2 第二梯队：台积电 CoPoS 产业链，弹性最大
台积电作为全球 AI 封装的绝对龙头，其 CoPoS 架构的量产将带动整个玻璃中介层产业链的爆发。面板级光刻设备、清洗设备、玻璃精加工和玻璃原片等环节将直接受益于台积电的产线建设，2027-2028 年将迎来业绩弹性最大的阶段。
5.3 第三梯队：封测与 Glass Core，长坡厚雪
Glass Core 作为玻璃基板技术的终极形态，将直接替代 ABF 有机基板，市场空间巨大。封测厂和玻璃芯基板材料企业将在 2028 年后迎来业绩的长期稳定增长，是长坡厚雪的优质赛道。
六、行业终局展望：渐进渗透而非全面替代
6.1 玻璃基板不会全面替代 ABF
玻璃基板虽然在高端 AI 封装领域具有不可替代的优势，但不会全面替代 ABF 有机基板。未来 10 年内，ABF 仍将是封装基板市场的主流，主要统治消费电子、手机、笔记本、车用电子和中端计算等海量中低端市场。
表 7：2030 年玻璃基板与 ABF 市场格局预测
应用领域 | 主导材料 | 玻璃基板渗透率 |
高端 AI 服务器芯片 | 玻璃基板 | 60-80% |
HPC 高性能计算 | 玻璃基板 | 40-60% |
射频 / IPD | 玻璃基板 + LTCC | 30-50% |
消费电子（手机、笔记本） | ABF 有机基板 | <5% |
车用电子 | ABF 有机基板 | <10% |
中端计算 | ABF 有机基板 | <15% |
整体封装基板市场 | ABF 有机基板 | 10-20% |
6.2 真实终局：高端 AI 看玻璃，中低端看 ABF
未来先进封装市场将形成清晰的分层格局：
•高端 AI 和 HPC 领域：玻璃基板将占据绝对主导地位，Glass Interposer 和 Glass Core 将成为标配
•射频和 IPD 领域：玻璃基板将逐步替代 LTCC 和传统有机基板，成为主流选择
•中低端海量市场：ABF 有机基板仍将保持统治地位，玻璃基板渗透率较低
七、投资建议与风险提示
7.1 投资建议
有机基板已经摸到物理天花板，玻璃是唯一能接住下一代封装的材料。建议投资者按照以下时间线把握投资机会：
1.2026-2027 年：重点关注第一梯队的设备和材料企业，以及射频 IPD 领域的确定性机会
2.2027-2028 年：重点布局第二梯队的台积电 CoPoS 产业链，享受行业 β 带来的弹性收益
3.2028 年之后：重点关注第三梯队的封测厂和 Glass Core 材料企业，把握长坡厚雪的长期机会
特别提醒：不要被 CPO 概念迷惑，先进封装 + AI+HBM 才是玻璃基板真正的核心主线。CPO 目前仍处于实验室阶段，技术路线尚未定型，2027 年前难以贡献实质性收入。
7.2 风险提示
1.技术进展不及预期风险：玻璃基板良率爬坡难度大，若核心技术突破不及预期，将导致量产时间推迟
2.行业竞争加剧风险：全球各大厂商纷纷加大投入，可能导致行业竞争加剧，毛利率下降
3.下游需求不及预期风险：若 AI 行业发展放缓，将导致玻璃基板需求不及预期
4.国产替代进度不及预期风险：国内企业在部分高端设备和材料环节仍与国际领先水平存在差距，国产替代进度可能不及预期
