液冷板是液冷散热系统的“心脏”，其热阻与流阻表现直接决定整个系统的散热能力与运行能耗。然而，在实际工程中，“热阻偏高导致芯片温度失控”“流阻超差引发泵功耗激增”甚至“流量分配不均造成局部热点”等问题屡见不鲜。
这些问题往往在产品原型阶段或小批量交付后才集中暴露，导致设计返工、交付延期、成本超支。
本文从技术、产品、商业三个维度，系统梳理液冷板热阻与流阻不良的典型成因、诊断方法及改进建议，为工程师和管理层提供一份可落地的“排障地图”。
一、技术维度：热阻与流阻
液冷板的热阻 Rth 主要由三部分构成：固体导热热阻 + 对流换热热阻 + 工质导热热阻。
流阻 ΔP 则取决于流道几何、流速、冷却液物性及进出口配置。两者之间存在天然的“折中”关系：流道越窄、流速越高，对流换热系数越大、热阻越低，但流阻呈平方级增长。
1. 热阻偏高的常见原因

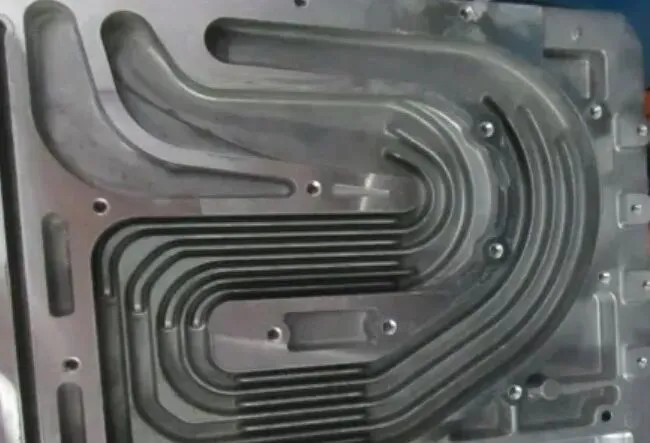

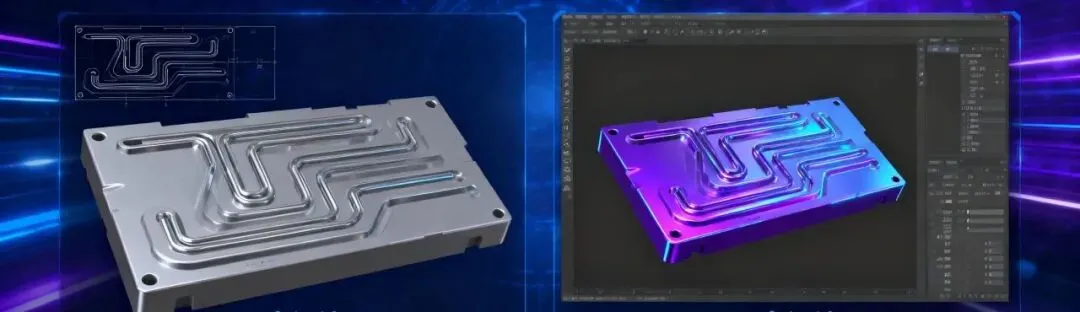

流道设计失当：通道过于短粗，未能充分发展热边界层；或存在大面积低速回流区，换热“短路”，流体未有效带走热量即流出。
流量分配严重不均：并联流道中因各支路流阻差异过大（例如相差超过20%），部分通道流量极低，形成局部高温区，整体热阻被“短板”拉高。
接触热阻过大：液冷板与热源之间导热界面材料（TIM）涂抹不均、压力不足或表面平面度超差（>0.1 mm/100 mm），引入额外热阻可达0.1~0.5 K/W。
工质物性偏差：实际使用的水-乙二醇比例偏离设计值（如乙二醇浓度过高导致比热降低），或冷却液污染结垢，壁面污垢热阻随时间累积。
2. 流阻超标的典型诱因
流道截面积过小或长度过长：为了追求低热阻，过度缩减水力直径或增加串联弯道，导致沿程阻力和局部阻力飙升。
进出口接头内径不匹配：大流量下，接头处流速突增，局部阻力系数可达5~10，成为流阻的“隐藏杀手”。
流道内存在加工毛刺、残留物：微通道液冷板中，微小凸起会引发湍流附加损失，增加流阻5%~15%。
过滤器或CDU内部堵塞：系统级流阻超标往往不单是液冷板的问题，还需检查上游过滤器、快接头、Manifold等元件。
3. 诊断方法：仿真与测试双核验证

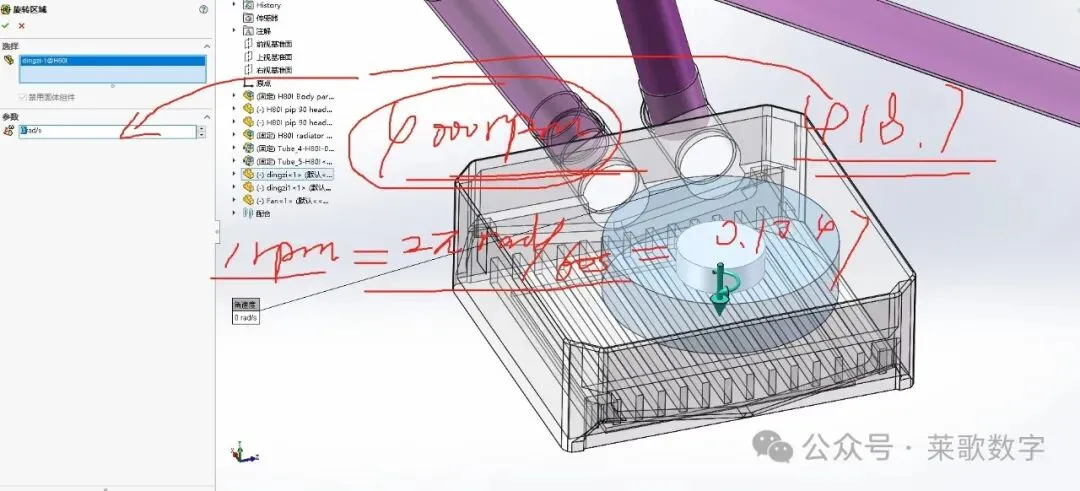

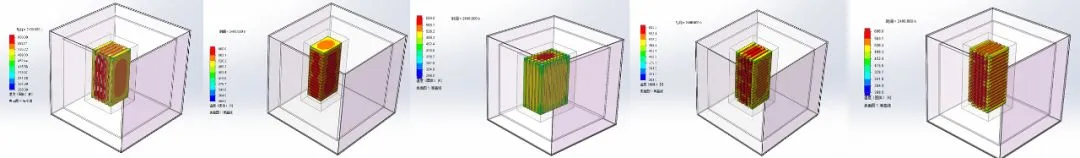

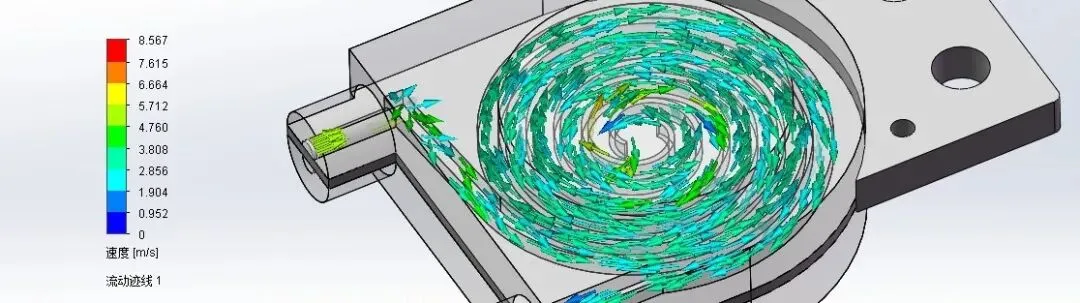

仿真阶段：使用CFD工具（Fluent/Icepak）计算液冷板的压力-流量曲线（ΔP vs. Q）及热阻-流量曲线（Rth vs. Q），并与设计指标对标。特别注意网格质量、近壁面y+、物性随温度变化等细节。
样件测试：搭建简易测试台——使用恒温水箱、流量计、压差传感器和模拟热源（加热块+热电偶），实测ΔP与热阻。对比仿真与测试偏差应在±10%以内，否则需校准仿真模型或复测加工精度。
二、产品维度：从单板失效到系统可靠性下降
热阻与流阻不良不仅影响散热性能，还会引发一系列产品层面的连锁反应。
1. 性能降额与寿命衰减
当液冷板实际热阻比设计值高出30%，芯片结温可能上升15~20℃，直接导致电子器件寿命缩短约50%（遵循Arrhenius模型）。对于功率模块，每升高10℃，故障率翻倍。
2. 泵功率失控
流阻每增加10 kPa，对于10 L/min的流量，泵功率需增加约1.7 W。看似微小，但在大型数据中心或储能系统中，数百块液冷板叠加的流阻偏差可能使CDU泵组功率超出额定值30%以上，触发过流保护或烧毁电机。
3. 温度均匀性恶化

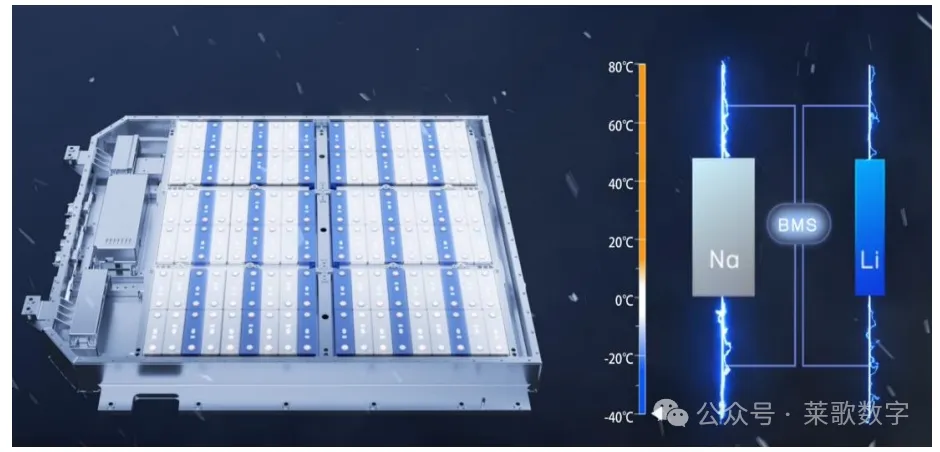

并联流道流量分配不均导致的板内温差（ΔT）可能从设计值3℃扩大到8℃以上。对于电池液冷板，温差过大会加速电芯不一致衰减，严重影响整包循环寿命。
产品层面建议
建立液冷板性能规格书：明确热阻、流阻、允许偏差、ΔT上限、清洁度等级等。
设立下线检测工位：每块液冷板出厂前进行气密性测试、流量分配均匀性抽检（可采用红外热成像+通水测试）。
设计冗余：对于关键应用，考虑双管路或可调节流阀，以补偿批量生产中的流阻离散。
三、商业维度：隐性成本与市场信誉
热阻、流阻不良带来的商业影响常常被低估，直到问题扩散到客户现场才引起重视。
1. 显性成本：返工、报废与赔偿
一块液冷板在原型阶段发现不良，修改模具和流道设计，周期延长2~4周，研发成本增加5~10万元。
批量交付后出现系统性流阻超标，可能需要召回整个批次，直接更换成本可达百万级，甚至面临合同罚则。
2. 隐性成本：品牌信誉流失
对于数据中心、储能集成商而言，液冷散热故障导致服务器宕机或电池热失控，将严重损害OEM厂商的可靠性口碑。
在竞标下一个项目时，客户会要求提供过往液冷板的批量性能一致性报告——数据不好看，直接失去入场券。
3. 商业机会损失
当前AI服务器液冷渗透率快速提升，大客户（如NVIDIA、华为、浪潮）对液冷板供应商的准入要求极为严格：热阻与流阻的CPK需≥1.33，年交付不良率低于100 ppm。达不到这些指标，连送样资格都没有。
商业层面建议
将热阻、流阻作为产品战略指标：由管理层牵头，设立跨部门（热设计、工艺、质量、采购）联合攻关小组。
投资高精度测试设备：如流量分配测试台、热阻测试台（满足ASTM D5470标准），建立数据库驱动设计优化。
与上游材料商协同：锁定冷却液配方、TIM材料批次一致性，减少外部变量对液冷板性能的影响。
四、系统性改进建议：从设计到量产闭环
1. 设计阶段
采用多目标优化：以热阻最小、流阻最小、温度均匀性最佳为目标，结合响应面法或NSGA‑II算法，优化流道宽度、深度、并联路径数。
引入鲁棒性设计：考虑加工公差（如流道深度±0.05 mm）对热阻/流阻的敏感度，选择敏感度低的构型。
2. 工艺阶段
控制关键尺寸：对影响流阻最大的水力直径、弯道半径实施SPC监控。
清洁度管控：焊接后必须进行清洗和吹扫，防止钎剂残留或金属碎屑堵塞微细通道。
3. 测试与验证
分层验证：单板→小批量→系统级。单板合格后仍需在真实流量和热源分布下复测。
加速寿命测试：对液冷板进行高温循环（如85℃冷却液，500小时），监测热阻漂移，评估结垢风险。
4. 持续改进
建立故障案例库：每次热阻/流阻不良发生后，记录仿真、制造、测试各环节数据，形成FMEA（失效模式与影响分析）闭环。
定期校准仿真模型：用实测数据反向修正仿真参数（如粗糙度、接触热阻），提升下轮设计预测精度。
五、结语
液冷板的热阻与流阻从来不是单纯的技术参数，而是贯穿设计、制造、测试、交付、运维全链条的“系统性指标”。
一个看似微小的流道尺寸偏差，可能在产品生命周期内引发巨大的性能衰减和商业损失。希望通过本文的分析，能够帮助工程师快速定位薄弱环节，帮助管理者将散热指标纳入企业核心竞争力建设。
