在食品包装、医疗器械等领域，乙烯-乙烯醇共聚物（EVOH）薄膜因其卓越的氧气阻隔性能和透明度而备受青睐。然而，一个关键因素常常被忽略——水分。当 EVOH 遇水，其力学性能会发生怎样的变化？这将如何影响其在实际应用中的可靠性？
近期一份应用报告通过动态力学分析（DMA）技术，为我们揭示了水分对EVOH 薄膜力学性能的深刻影响。
实验设定：精准模拟真实环境

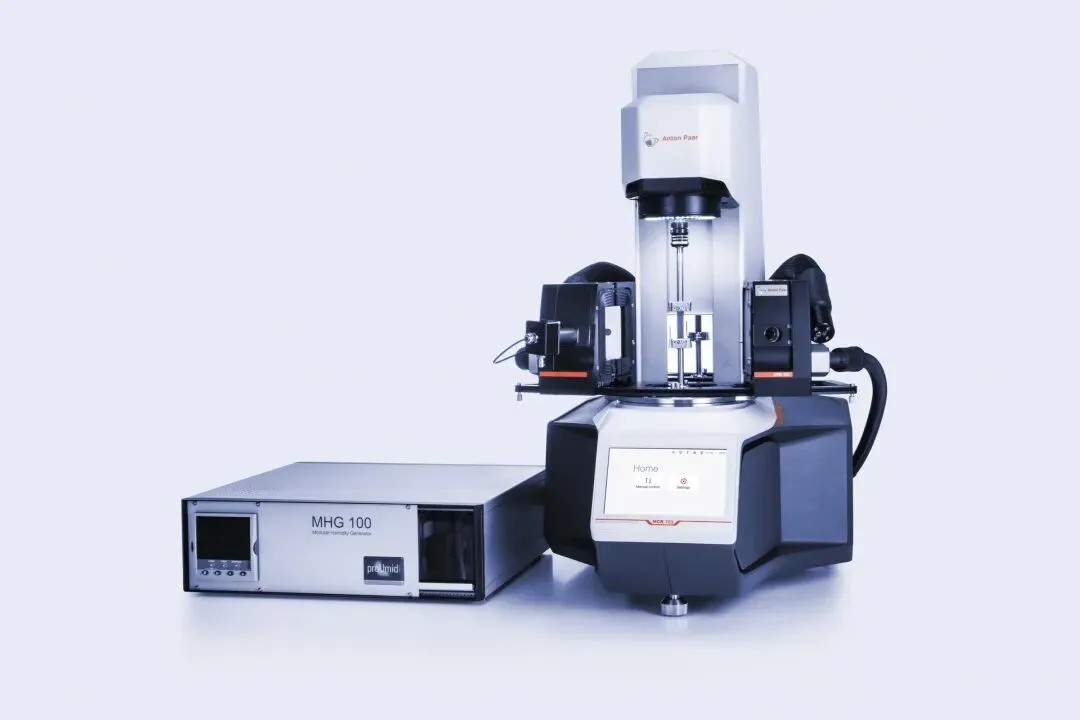

研究者采用配备有湿度控制装置和特殊浸泡杯的 DMA 拉伸系统，对 EVOH 薄膜进行了系统性表征。实验不仅模拟了不同相对湿度（5%， 10%， 50%）环境，还进行了直接水浸测试，以期高度还原材料在潮湿或液体接触的真实工作条件。
核心发现：水分是“性能软化剂”
▶ 湿度显著降低材料刚度与玻璃化转变温
如图1所示，在不同湿度环境下，材料的动态储能模量（E‘，代表材料刚度）和玻璃化转变温度（Tg）均显著下降。
在5°C时，E‘从5800 MPa（5%湿度）骤降至1700 MPa（50%湿度），降幅高达70%。
玻璃化转变温度Tg从约45°C（5%湿度）降至21°C（50%湿度）。

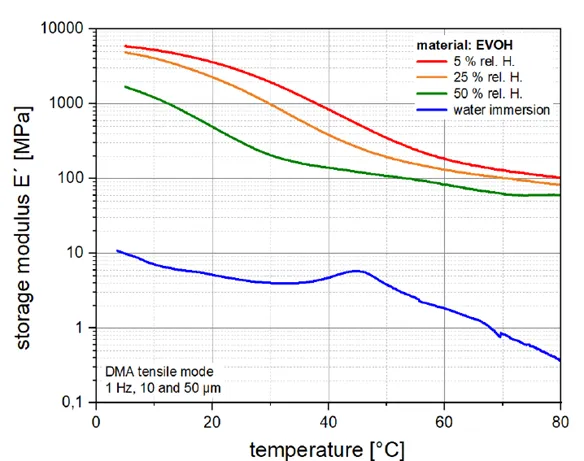

图1：不同湿度条件下EVOH的动态储能模量E′(T)随温度变化曲线
▶ 直接水浸导致性能急剧恶化
相较于受控湿度环境，直接水浸对EVOH的软化效应更为剧烈。在5°C时，E‘进一步降至约10 MPa。尤其在45°C以上，吸水过程加速，材料软化与阻尼行为（tanδ升高）变得极为显著。

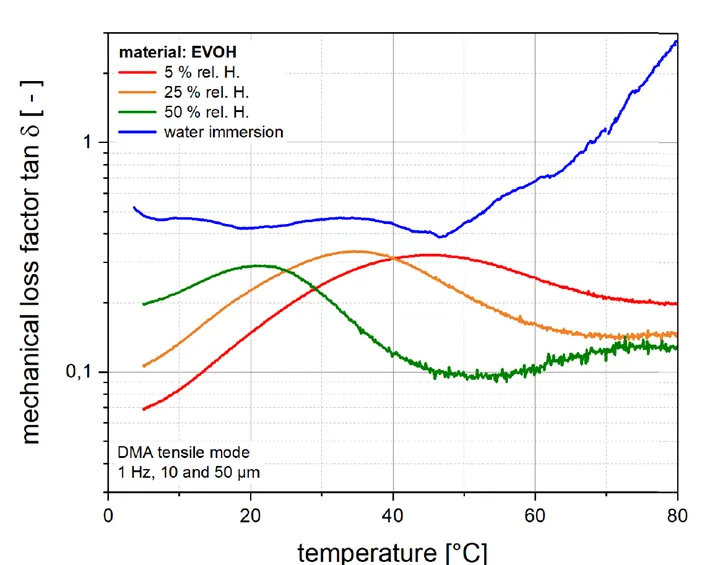

图2：不同湿度条件下EVOH的机械损耗因子tan δ(T)随温度变化曲线
结论与启示
本研究通过DMA提供的定量数据，明确指出了水分对EVOH性能影响的临界点：
湿度是设计参数：在包装设计时，必须将内容物的湿度、储存环境湿度作为关键输入，来评估EVOH层的有效刚度和预期使用温度上限（尤其是Tg的湿态迁移）。
保护阻水层至关重要：EVOH通常与聚烯烃（如PE、PP）复合使用，聚烯烃层的主要功能之一就是为EVOH提供防潮保护。本研究数据强化了确保阻水层完整性的极端重要性，一旦破损导致EVOH吸湿，整个复合结构的刚性支撑将大幅削弱。
为新材料开发提供验证手段：该测试方法同样适用于评估改性EVOH（如共混、纳米复合）或不同乙烯含量的EVOH牌号对湿度的敏感性差异，为开发更高耐湿性的阻隔材料提供精准评价工具。
综上所述，将环境湿度作为核心变量纳入EVOH 材料的性能评价体系，是确保其在高性能包装应用中实现可靠功能与长效稳定的科学前提。这项动态力学分析不仅揭示了现象，更提供了量化依据，助力于从经验设计迈向精准预测。
聚合物加工测试分析指南
在快速发展的聚合物制造领域，提升效率、保障品质、实现可持续生产已成为行业核心议题。本指南为聚合物加工、质量控制及研发领域的专业人士提供权威技术参考。
点击图片下载E-Book
