通用软件无线电外设(USRP)选型技术白皮书

2026 年 2 月 24 日 NI 官网发布了通用软件无线电外设（ USRP ）选型技术白皮书，原文链接：https://www.ni.com/zh-cn/shop/wireless-design-test/what-is-a-usrp-software-defined-radio/which-usrp-is-right-for-you.html ，该白皮书系统阐释 USRP 硬件架构、选型维度、软件开发适配性及各型号技术特性，为通信、雷达、电子战（ EW ）、 6G 研发等领域工程师，提供适配实际应用需求的 USRP 设备选型依据，同时为军用射频技术研发、测试与部署的 SDR 设备选型提供专业指导。

Part.001

前言

软件无线电（ SDR ）以软件定义射频功能为核心特性，突破了传统硬件无线电的功能固化限制，凭借灵活可配置、功能可拓展、开发门槛低的优势，成为无线通信、下一代雷达、电子战、无线空口（ OTA ）测试、 6G 等领域原型验证与工程部署的核心工具。通用软件无线电外设（ USRP ）作为 NI 旗下核心的 SDR 产品系列，构建了从低成本入门款到高端多通道高性能款的全品类硬件矩阵，适配实验室研发、外场测试、分布式部署、严苛环境应用等多场景需求。

本白皮书从 USRP 核心基础架构出发，围绕硬件选型核心维度、软件开发工具链、全型号技术特性展开系统解析，结合实际应用场景明确选型原则，并补充 SDR 相关背景知识，形成一套科学、可落地、全维度的 USRP 选型体系，为不同领域工程师提供专业参考。

Part.002

USRP 核心基础：定义、架构与通用特性

USRP 与 SDR 的关联

通用软件无线电外设（ USRP ）属于 NI 软件无线电产品系列，是面向无线研究与工程应用的标准化 SDR 设备，主要用于无线系统的原型验证、算法开发与实际部署，核心应用场景覆盖通信开发、下一代雷达研究、电子战（ EW ）、无线空口测试、高级无线通信（ 6G ）研究等。

与传统硬件无线电相比， USRP 保留了 SDR 的核心优势：通用硬件架构 + 软件定义功能，工程师可通过自定义信号处理算法，实现射频信号的接收、处理、发射全流程调控，无需更换硬件即可适配不同频段、不同调制方式的无线应用需求。

USRP 统一核心硬件架构

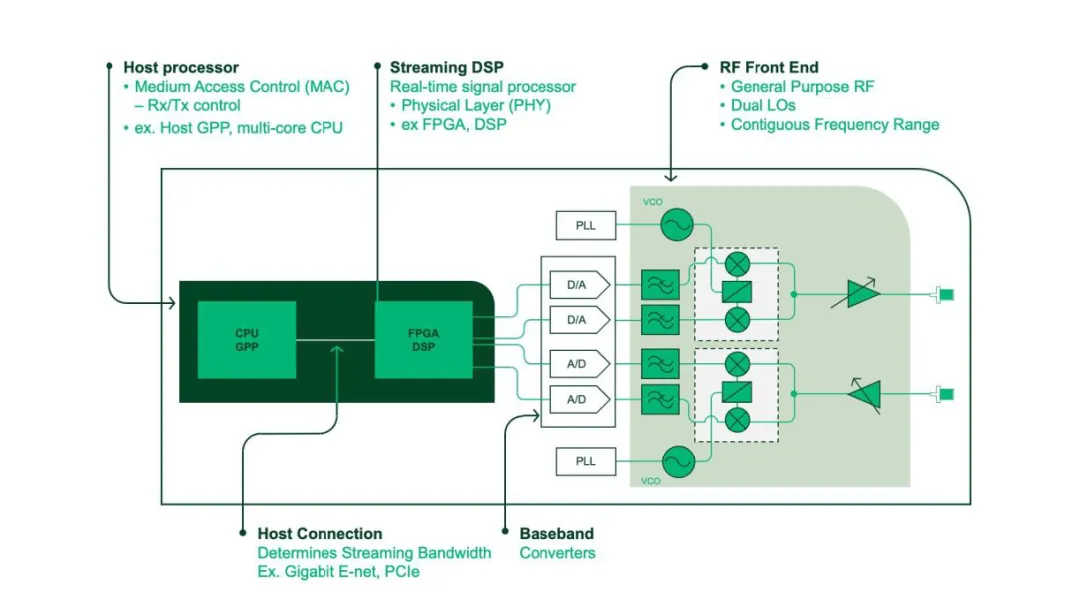

所有 NI USRP 产品均采用标准化的核心硬件架构，各模块分工协作实现射频信号的全流程处理，是 USRP 具备跨场景适配能力的基础。图 1 为 SDR （ USRP ）的典型硬件架构，核心分为五大模块，各模块功能与技术特性如下：

图 1. SDR 的典型硬件架构

主机处理器（ Host processor ）：如多核 CPU 、主机 GPP ，负责介质访问控制（ MAC ）层控制、应用层代码运行，是设备的 “ 控制中枢 ” ；

实时信号处理器：如 FPGA 、 DSP ，负责物理层（ PHY ）算法实现、高速信号处理，是 SDR 的 “ 运算核心 ” ，支撑低延时、高带宽的信号处理需求；

射频前端（ RF Front End ）：包含双本地振荡器（ LO ）、 VCO 、 PLL 等，实现频率转换、信号放大与滤波，决定设备的频率覆盖范围与射频性能；

基带转换器：由 A/D 、 D/A 转换器组成，实现模拟射频信号与数字基带信号的互转，是 “ 模数衔接 ” 的关键；

主机连接接口：如千兆以太网、 PCIe 、 USB ，负责主机与硬件的数传交互，直接决定设备的流媒体带宽。

USRP 硬件的通用梯度特性

NI 提供多梯度的 USRP 硬件型号，从小型、低成本的入门级设备，到高端、多通道搭载大型 FPGA 的高性能设备，均遵循上述核心架构，仅在硬件配置、性能参数、拓展能力上存在差异，可满足不同研发阶段、不同应用场景的需求：

入门级：基于小型 FPGA ，成本低、体积小，适配教学、入门研发、简单测试；

中高端：搭载中大型 FPGA ，支持多通道、大带宽，适配实验室原型验证、中等性能需求的工程应用；

旗舰级：搭载 RFSoC 高端芯片，支持相位相干、超宽带、高频段，适配 6G 研发、雷达研究、电子战等高性能需求场景。

Part.003

USRP 硬件选型：核心维度与关键考量

硬件选型是 USRP 应用的核心环节，需围绕实际应用需求展开，核心考量信号参数、 SWaP-C 、部署形式、同步需求、 FPGA 资源、应用环境六大维度，同时权衡价格与性能的匹配性，避免盲目追求高性能导致的成本浪费，也防止硬件参数不足无法满足应用需求。以下为各选型维度的详细解析与选型依据。

信号参数：频率范围与瞬时带宽（核心射频指标）

频率覆盖范围和瞬时带宽是 USRP 选型的首要考量指标，直接决定设备能否适配目标应用的射频需求，同时需兼顾数据接口的传输能力，确保信号数据的高效传输。

频率范围： USRP 各型号的频率覆盖跨度极大，低频端可至直流（ DC ）或 75MHz ，高频端按型号分为多个梯度，可匹配从民用通信到军用射频、 6G 研发的全频段需求：

基础款： USRP 290x 、 B200mini 等，覆盖至 6GHz ，适配民用通信、常规射频测试；

中高端： X410 覆盖至 7.2GHz ， X300 系列搭配 OBX 子板覆盖至 8.4GHz （适配 6G FR3 频段）；

旗舰款： NI Ettus USRP X420 覆盖至 20GHz ，支持 FR3 、 Ku 、 X 频段等高频频谱，适配卫星通信、雷达研究、高端 6G 研发。

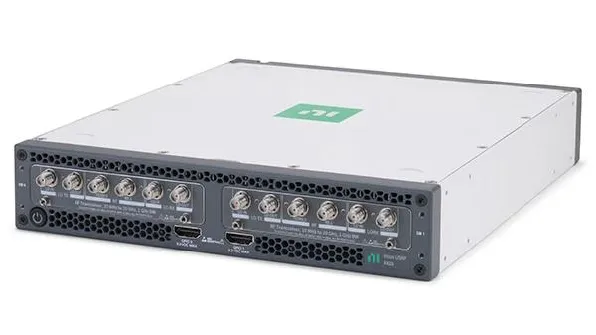

图 2 为基于 RFSoC 打造的 Ettus USRP X420 ，是高频段宽频带 SDR 的代表：

图 2. 基于 RFSoC 打造的 Ettus USRP X420 是一款高频率带宽 SDR ，中心频率最高可达 20 GHz 。

2. 瞬时带宽：决定设备捕获和处理宽带信号的能力，不同型号带宽差异显著，入门款多为 56MHz ，旗舰款 Ettus USRP X440 可达 1.6GHz （图 3 ），适配雷达研究、宽带频谱监测等大带宽需求场景；

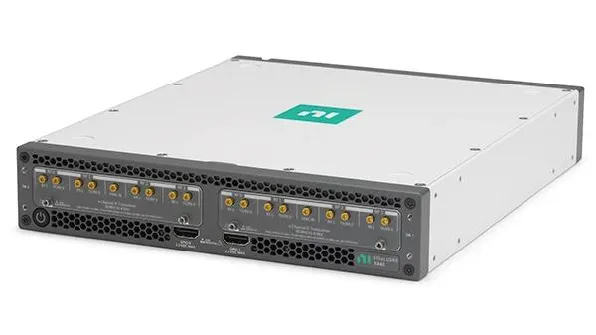

图 3. Ettus USRP X440 使用直接采样收发器架构，每通道带宽高达 1.6 GHz

3. 数据接口匹配：信号带宽需与主机连接接口的传输能力匹配，如 USB 接口的 USRP-290x 受接口带宽限制，无法支撑大带宽应用；而 Ettus USRP X440 配备两个 100 GbE 接口，可实现海量信号数据的高速传输，匹配 1.6GHz 超大带宽需求。

SWaP-C ：尺寸、重量、功率与成本的综合权衡

SWaP-C （ Size 、 Weight 、 Power 、 Cost ）是工程应用中硬件选型的重要指标，需根据应用场景的资源约束选择适配的 USRP 设备，图 4 为低 SWaP-C 的 USRP 代表型号：

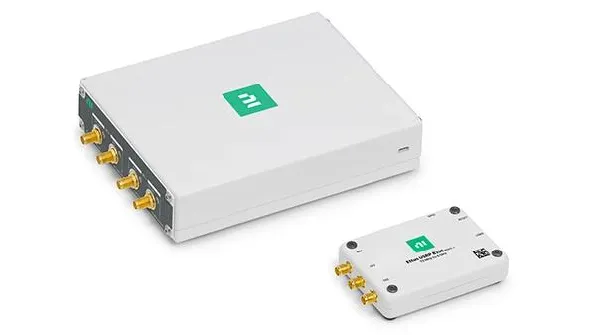

图 4. 低 SWaP-C 的 USRP 2901 和 USRP B200mini SDR

实验室研发场景：无严格的尺寸、重量、功率约束，可选择高性能、大尺寸的机架式设备，如 X440 、 USRP 2974 ，优先保障性能；

嵌入式 / 移动部署场景：如车载、机载、单兵便携设备，需选择低 SWaP-C 的小型设备，如 USRP B206mini 、 E320 ，体积小、功耗低，适配移动平台；

大规模部署场景：如分布式传感网络、多节点电子战系统，需在保障性能的同时兼顾成本，选择高性价比的中高端型号，如 X310 、 N310 。

部署形式：独立式与主机连接式的适配

USRP 分为主机连接式和独立式两类，前者作为计算机外设依赖主机处理器运行，后者搭载板载嵌入式处理器，可脱离集中式控制系统独立部署，需根据应用场景的部署需求选择：

主机连接式：适配实验室研发、固定站点测试等有主机支撑的场景，硬件成本更低，可依托主机实现复杂的信号处理；

独立式：适配分布式部署、外场测试、无主机支撑的场景，如无人机载 SDR 、野外频谱监测，设备自带板载处理器，可实现本地信号处理与自主运行。

表 1 为搭载板载处理器的独立式 USRP 型号，图 5 为内置 Intel Core i7 的 USRP 2974 独立式 SDR ，是高性能独立式 USRP 的代表：

表 1. 搭载板载处理器的独立式 USRP 型号

无线电型号	板载处理器
NI USRP N320、NI USRP N321、NI USRP N310	AMD Zynq 7100 MPSoC
NI USRP E320	AMD Zynq 7045 MPSoC
NI Ettus USRP X410，NI Ettus USRP X420，NI Ettus USRP X440	AMD Zynq UltraScale+™RFSoC ZU28DR
NI USRP 2974	Intel Core™ i7 6822EQ（2 GHz四核）

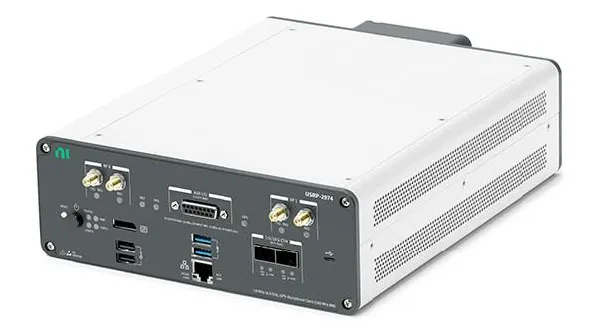

图 5. 内置 Intel Core i7 的 USRP 2974 独立式 SDR

应用环境：常规实验室与严苛环境的区分

多数 USRP 适用于常规实验室环境（恒温、恒湿、无剧烈振动），但部分应用场景（如军用野外部署、工业现场、航天航空）对设备的环境适应性有严苛要求，需选择加固型或工业级 USRP 设备：

工业级环境：如工厂、户外站点，可选择 Ettus Research 嵌入式系列（图 6 ）、 USRP B206mini ，前者可适应更高操作温度，后者配备工业级铝制外壳，满足低 SWaP 且高可靠性的需求；

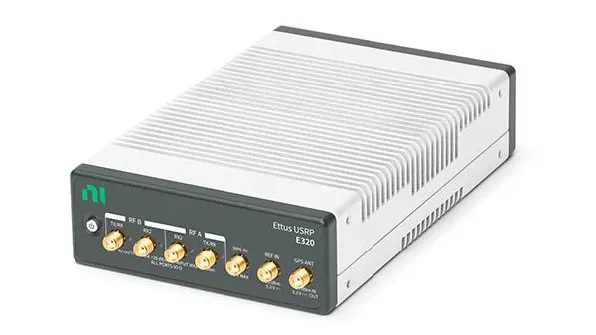

图 6. 嵌入式系列 USRP E320

2.极端严苛环境：如军用野外、航天航空， NI 可引荐加固产品合作伙伴，提供定制化的加固硬件方案，保障设备在高温、高振动、强电磁干扰等环境下的稳定运行。

同步需求：从时钟同步到全相位相干

多输入多输出（ MIMO ）、相控阵雷达、分布式传感、多通道电子战等应用，对 USRP 的同步能力有不同等级的要求，主要分为时钟同步和全相位相干两类，需根据应用需求选择适配的同步方案与设备型号：

时钟同步：仅需共享 10MHz 参考时钟实现 ADC/DAC 同步，适用于常规 MIMO 通信、简单多通道测试，绝大多数 USRP 均支持该功能；
全相位相干：要求各通道锁定至通用时钟和本地振荡器（ LO ），适用于波束成形、相控阵雷达、高精度测向、电子战精准干扰等场景，需选择支持 LO 共享的专用型号：

4 通道以内接收： Ettus Research USRP X310 搭配双 TwinRX 子板，可实现相位相干运行；

2 通道高频应用： USRP X420 支持 LO 共享，相位相干精度小于 1 度 / 平方根（ RMS ）；

8 通道以内： Ettus USRP X440 ，支持 8 发 8 收通道的采样时钟共享，可实现多设备同步；

超大规模多通道： USRP N320/N321 （图 7 ），配备内置 LO 分布硬件，最高可实现 128 × 128 的相位相干运行，图 8 为 32 × 32 的相位相干系统配置范例；

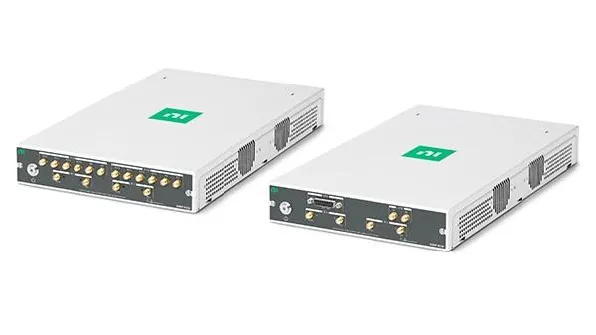

图 7. 采用内置 LO 配电接口的 USRP N320 和 N321

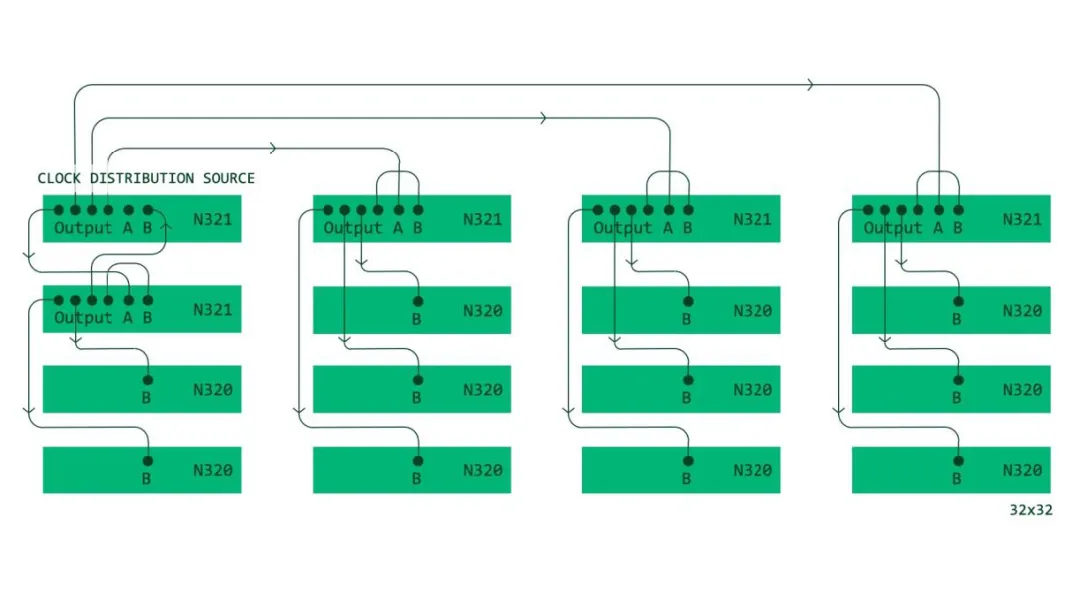

图 8. USRP N320 和 N321 多通道相位相干系统

3.分布式多无线电同步：适用于远距离、分散部署的多 USRP 节点同步，如广域频谱监测、分布式电子战，可通过 GPS 驯服的振荡器（ GPSDO ）实现频率和相位稳定性，多款 USRP 出厂即配备该模块（图 9 ）：

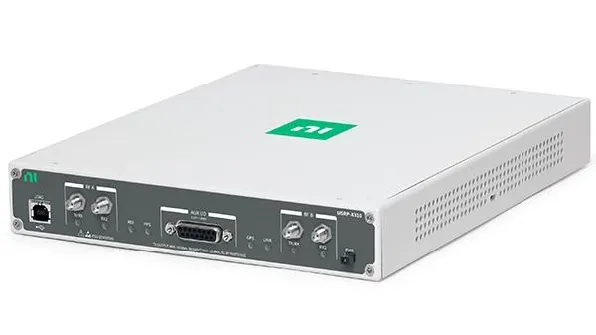

图 9. 采用板载 GPS 驯服的振荡器的 USRP X310

FPGA 资源：内嵌信号处理的硬件加速支撑

宽信号带宽、低 / 确定性延时的应用（如实时电子战、高速雷达信号处理、 6G 低延时通信），需要依托板载 FPGA 进行硬件加速的内嵌信号处理， FPGA 的型号、资源量成为重要选型指标。

表 2 为启用 FPGA 的 USRP 型号对比，图 10 为跨 NI FPGA 产品的 FPGA 资源对比，核心选型依据为应用的信号处理需求：

表 2. 启用 FPGA 的 USRP 的比较

USRP型号	板载FPGA
USRP N320、USRP N321、USRP N310	AMD Zynq 7100 MPSoC
USRP E320	AMD Zynq 7045 MPSoC
Ettus USRP X410，USRP X420，USRP X440	AMD Zynq UltraScale+ RFSoC ZU28DR
USRP 2974、USRP X310	AMD Kintex 7 410T

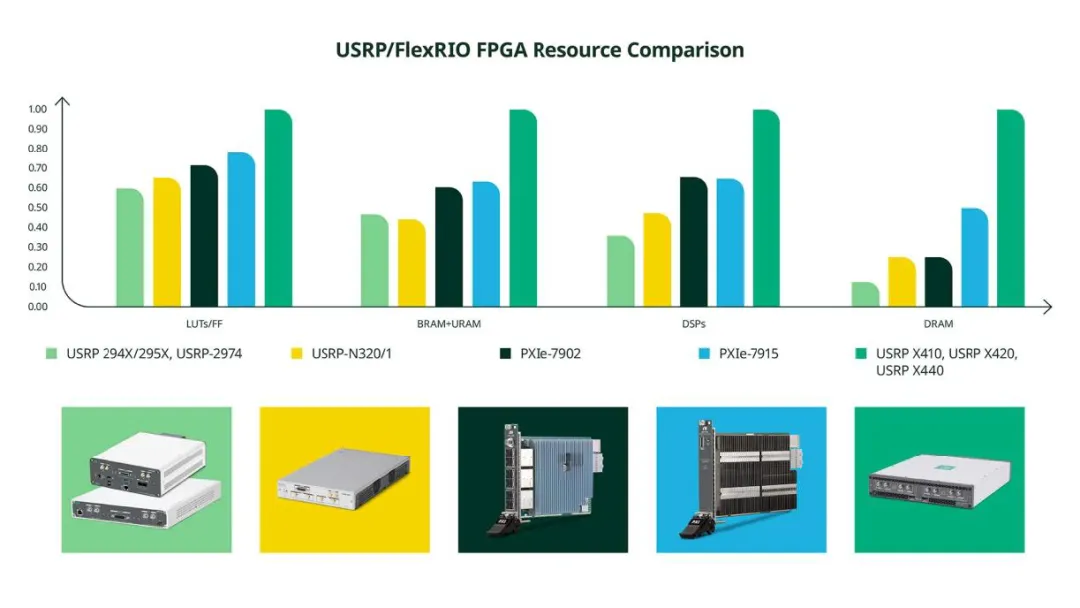

图 10. 跨 NI FPGA 产品的 FPGA 资源的比较

无内嵌处理需求：如简单频谱监测、入门级通信测试，可选择搭载小型 FPGA 的入门款，如 USRP B206mini ，无用户代码开发空间，满足基础需求；

中等内嵌处理需求：如常规雷达信号处理、民用通信算法验证，可选择搭载 AMD Kintex 7 410T 的型号，如 USRP 2974 、 X310 ， FPGA 资源适中，支持常规自定义算法；

高性能内嵌处理需求：如电子战实时干扰、 6G 高速算法、相控阵雷达波束成形，可选择搭载 AMD Zynq UltraScale+ RFSoC 的旗舰款，如 X410 、 X420 、 X440 ，集成软判决前向纠错（ SD-FEC ）、多 Arm 处理器及内置 ADC/DAC ， FPGA 资源丰富，支持复杂自定义算法的开发与部署。

Part.004

USRP 软件开发：多元工具链与适配性

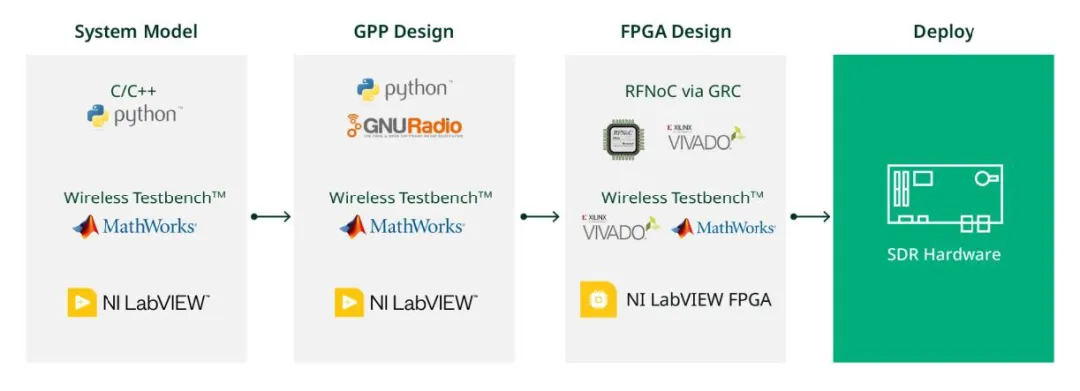

可编程性是 SDR 的核心优势， USRP 作为开放性极强的 SDR 产品，支持主机编程和 FPGA 编程两大维度的多元工具链，适配不同工程师的开发习惯、技术背景与应用需求，从图形化编程到开源代码开发，从专业软件到通用框架，实现全流程开发覆盖。图 11 为 USRP 上可用的软件和 FPGA 开发的通用工具流程，是软件开发选型的核心参考：

图 11. SDR 的软件和 FPGA 选项

主机编程：多工具适配，兼顾专业与开源

主机编程主要实现应用层逻辑、信号处理算法设计，负责射频信号的高层处理、数据分析与设备控制， USRP 支持四类主流开发工具，各工具的特性、适配场景如下，工程师可根据自身技术背景与应用需求选择：

NI LabVIEW

特性：图形化数据流编程环境，专为通信、射频算法设计打造，通过 NI-USRP 驱动实现硬件配置和基带 I/Q 数据收发，无需复杂的底层代码，开发效率高；

适配场景：快速原型验证、实验室研发、无开源代码基础的工程师；

注意事项：主要基于 Microsoft Windows 系统，对部分 Ettus Research 品牌的 USRP 型号支持有限；

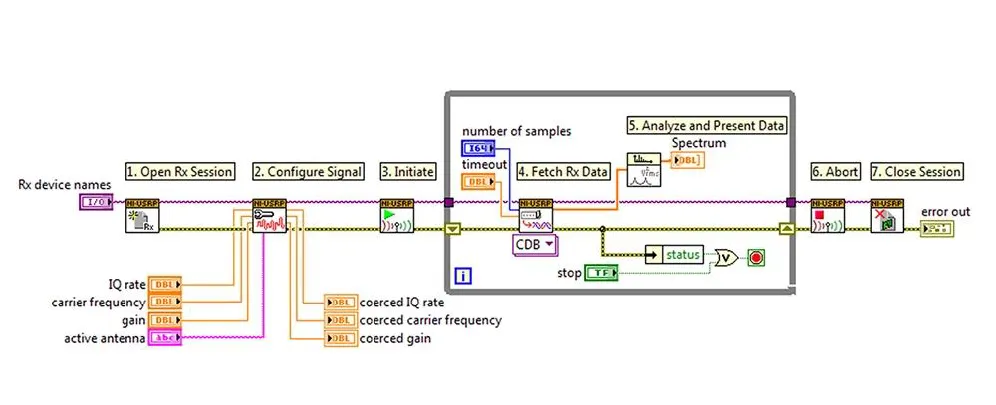

开发示例：图 12 为具有 NI-USRP 驱动程序 API 的 LabVIEW 屏幕的结构框图。
图 12. 具有 NI-USRP 驱动程序 API 的 LabVIEW 屏幕的结构框图

2.开源工具流（ UHD+GNU Radio/Redhawk ）

特性：所有 USRP 均支持开源的 USRP 硬件驱动（ UHD ），可结合 C/C++ 、 Python 编程，适配 GNU Radio 、 Redhawk 等开源 SDR 框架，灵活性高、无平台限制，且有丰富的社区开源 IP 资源；

适配场景：开源社区开发、定制化程度高的工程应用、有编程基础的工程师；

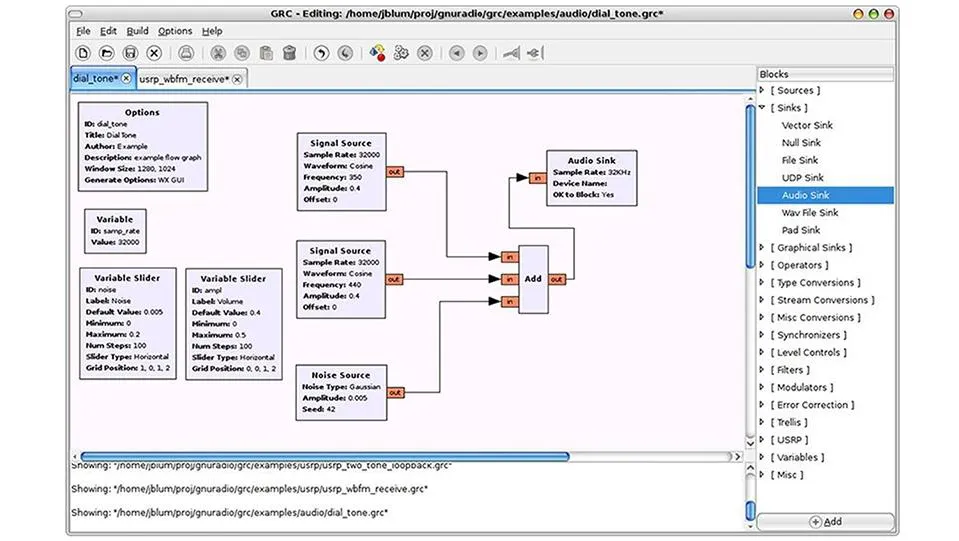

开发示例：图 13 为 GNU Radio 配套流程图。

图 13. GNU Radio 配套流程图

3.MathWorks MATLAB/Simulink

特性：搭配 Wireless Testbench ™ 、 Communications Toolbox ™ 等工具箱，实现无线电在环测试，支持宽带无线系统设计、频谱监控，可通过 HDL Coder 将自定义 IP 集成至 FPGA ；

适配场景：算法仿真、雷达 / 通信系统设计、与 MATLAB 仿真链路衔接的原型验证；

注意事项：不同工具箱对 USRP 型号的支持不同，如 Wireless Testbench 支持 N3xx 、 X3xx 、 X4xx 系列。

4.通用工业级工具：可兼容 C/C++ 、 Python 等通用编程语言的工业级开发环境，适配企业级定制化开发、工程化部署场景。

FPGA 编程：硬件加速的两大核心方案

FPGA 编程主要实现底层实时信号处理算法的硬件加速，负责低延时、高带宽的信号处理（如波束成形、实时滤波、调制解调）， USRP 提供两种标准化、高抽象度的 FPGA 编程方案，大幅降低传统 FPGA 开发的复杂度，无需从底层构建板卡支持包：

LabVIEW FPGA

特性： LabVIEW 的附加软件，支持图形化 FPGA 编程，抽象化硬件和数据接口，简化寄存器配置和数据移动，可实现主机与 FPGA 的统一工具链开发；支持通过组件级 IP （ CLIP ）节点导入外部 VHDL 或 Verilog 旧版 IP ，也可导出 AMD Vivado 项目供专家用户直接开发；

适配场景：熟悉 LabVIEW 的工程师、快速 FPGA 原型验证、需要复用旧版 IP 的场景；

注意事项：仅支持 Windows 系统，对部分 Ettus Research 设备支持有限；

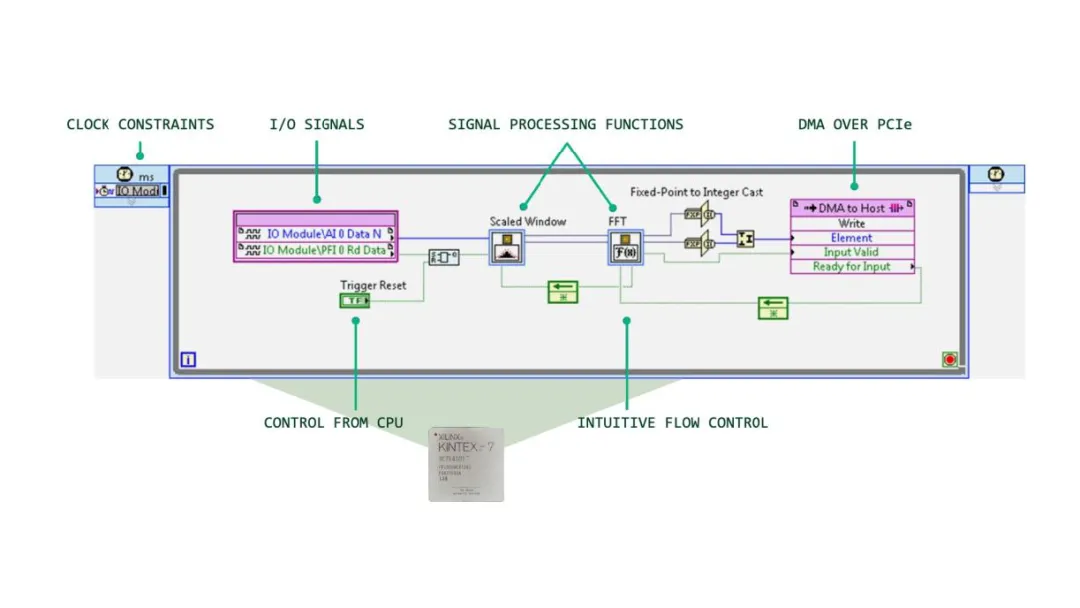

开发示例：图 14 为简单 LabVIEW FPGA 程序框图。

图 14. 简单 LabVIEW FPGA 程序框图

2. 射频片上网络（ RFNoC ）框架

特性：开源 USRP 用户的首选 FPGA 编程方案，作为数据接口兼命令抽象框架，通过交叉开关矩阵接口实现 IP 块的灵活插拔，无需重新构建整个 FPGA 板卡支持包，可与 GNU Radio 深度集成；

适配场景：开源社区开发、高定制化的 FPGA 算法开发、分布式多节点 SDR 系统；

适配型号： USRP X300 系列、 E300 系列、 N300 系列、 X400 系列；

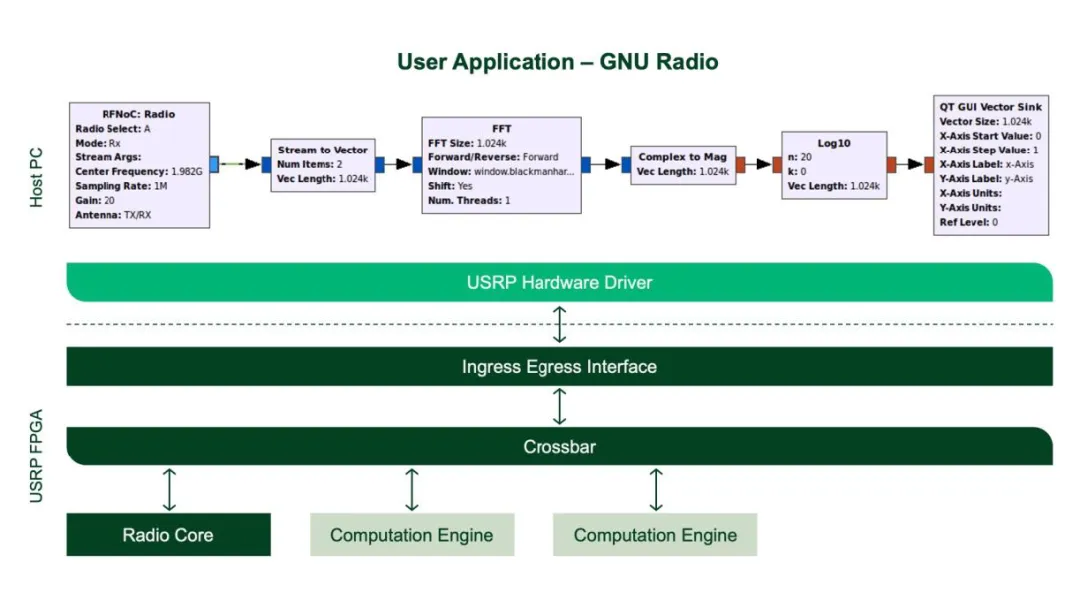

开发示例：图 15 为与 GNU Radio 集成的 RFNoC 概念结构框图。

图 15. 与 GNU Radio 集成的 RFNoC 概念结构框图

Part.005

USRP 全型号矩阵：分类特性与软件支持

NI 将 USRP 按性能、部署形式、 SWaP-C 分为四大类，各品类型号具备鲜明的技术特性，适配不同的应用场景，表 3 为 USRP 硬件和支持软件的完整矩阵，明确标注了各型号的核心射频参数、通道数及软件支持情况，是工程师快速选型的核心参考依据：

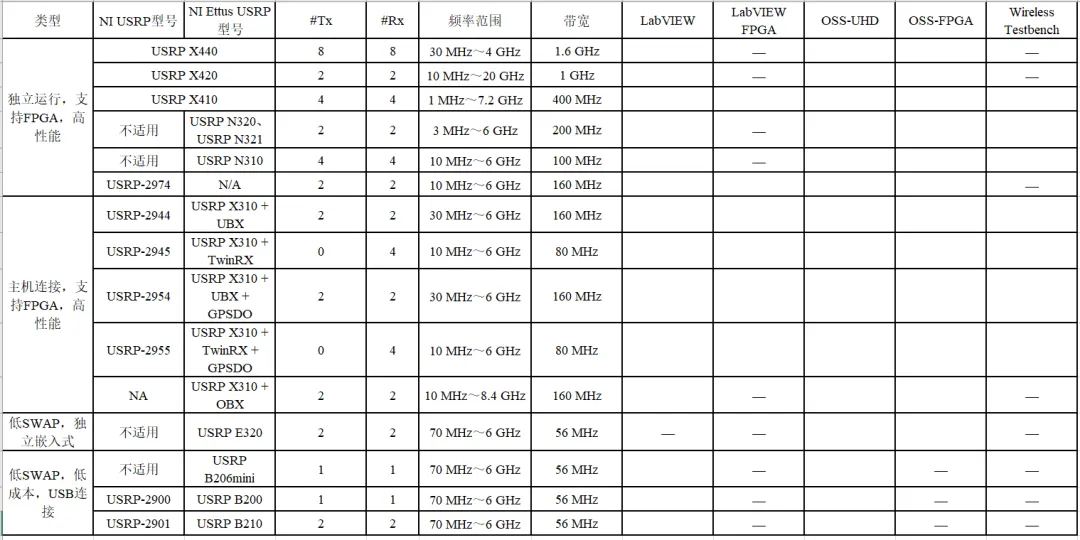

表 3. USRP 硬件和支持的软件

独立运行，支持 FPGA ，高性能款

代表型号： USRP X440 、 X420 、 X410 、 N320/N321 、 2974 ；

核心特性：搭载高端 RFSoC/MPSoC ，支持多通道、大带宽、相位相干，板载处理器性能强，可独立部署；

软件支持：适配 UHD 、 GNU Radio 、 MATLAB ，部分型号不支持 LabVIEW ；

适配场景： 6G 高端研发、雷达研究、电子战、卫星通信、超大规模多通道系统。

主机连接，支持 FPGA ，高性能款

代表型号：USRP2944/2945/2954/2955 、X310 系列（搭配 UBX/TwinRX/OBX 子板）；

核心特性：依托主机实现高性能处理，支持 FPGA 开发，频率覆盖可至 6GHz/8.4GHz ，适配中等规模多通道系统；

软件支持：全面支持 LabVIEW 、UHD 、GNU Radio 、MATLAB ；

适配场景：实验室级通信 / 雷达原型验证、宽带频谱监测、中等性能需求的电子战测试。

低 SWAP ，独立嵌入式款

代表型号： USRP E320 ；

核心特性：体积小、功耗低，搭载嵌入式处理器，可独立部署，适配移动平台；

软件支持：支持 UHD 、GNU Radio ，不支持 LabVIEW ；

适配场景：车载 / 机载 SDR 、分布式传感、单兵便携射频设备。

低 SWAP ，低成本， USB 连接款

代表型号： USRP B206mini 、2900/2901 ；

核心特性：价格低廉、体积小巧，通过 USB 连接主机，性能满足基础需求；

软件支持：支持 LabVIEW 、UHD 、GNU Radio ，不支持 FPGA 开发；

适配场景：入门级研发、教学、简单频谱监测、低成本小型化测试。

Part.006

USRP 选型核心原则与行业应用价值

选型核心原则

结合上述硬件与软件开发的全维度解析， USRP 的选型需遵循 “ 需求导向、参数匹配、成本权衡、拓展兼容 ” 的核心原则，具体可分为四步，确保选型的科学性与落地性：

明确核心应用需求：确定应用场景（实验室 / 外场 / 嵌入式）、射频指标（频率 / 带宽）、关键性能要求（同步 / 低延时 /FPGA 加速）、环境约束（常规 / 严苛）；
匹配硬件核心参数：根据需求筛选频率、带宽、同步能力、 FPGA 资源、 SWaP-C 符合要求的型号；
确认软件开发适配：根据自身技术背景（图形化 / 开源编程），确认型号支持的开发工具链，避免开发工具不兼容；
权衡成本与拓展性：在满足需求的前提下选择高性价比型号，同时考虑未来应用拓展（如是否需要多通道升级、高频段拓展），预留硬件拓展空间。

跨领域应用价值

USRP 作为通用型 SDR 产品，凭借丰富的硬件矩阵、多元的开发工具链、高度的灵活性，成为民用科研与军用研发的通用射频工具，核心应用价值覆盖多领域：

民用领域： 6G/5G-A 研发、民用雷达设计、无线通信测试、频谱监测、无人机通信与反制，推动民用无线射频技术的创新与原型验证；

军用领域：电子战（频谱侦察、实时干扰）、导弹导引头射频模块研发、相控阵雷达原型验证、分布式军用传感网络、单兵 / 车载射频设备，其低 SWaP 、高灵活性、相位相干的特性，完美适配军用射频技术的研发与测试需求；

科研与教学：高校射频通信、雷达、电子信息专业的教学与科研，降低 SDR 技术的学习与开发门槛，培养射频技术人才。

Part.007

大尧科技产品与主流USRP软硬件产品对比分析

作为深耕软件无线电领域的企业，大尧科技立足市场需求与技术创新，研发推出一系列通用软件无线电设备，其核心性能对标主流USRP产品，并结合实际应用场景进行了功能优化与性能扩展，可全面适配各类USRP应用场景的替代与升级需求。

为便于读者快速对比大尧科技产品与主流USRP产品的核心差异、精准匹配选型需求，清晰掌握大尧科技产品的优势特性，下文将通过对照表的形式，对大尧科技相关产品与对应USRP产品进行梳理，为选型决策提供更直观、更具针对性的参考。

表 4. 大尧科技相关产品与主流USRP软硬件产品对照表

USRP型号	大尧科技型号	优化点
USRP B210	DY-RF210H	主要功能对标USRP B210设计，并对原厂B210进行了功能和性能扩展。配合外部变频以及滤波器组频率实现覆盖1MHz–6GHz频段，并且通过优化的软件驱动支持快速跳频功能。在发射链路和接收链路射频前端的预选滤波器组提高了频率选择性，相对于原厂B210，提高了谐波抑制和杂散抑制能力，优化了接收性能。
USRP X310	DY-RF310	功能对标USRP X310，并对原厂X310进行了性能的扩展。基于优化驱动设计，提供了可配置的任意主时钟速率（原厂只支持200MHz和184.32MHz），从而可实现精确的任意采样率配置。
USRP E320	DY-RF320G	功能对标USRP E320，并进行全国产化替代，采用复旦微FMAL45T900以及北微电子MTX9361芯片设计。
USRP N321	DY-RF321	功能对标USRP N321，并对原厂N321进行了功能和性能扩展，实现覆盖1MHz–6 GHz频段（N321 覆盖30MHz–6 GHz频段）。
	DY-RF325	实现覆盖1MHz–6 GHz频段，最大瞬时带宽达到500MHz。
GNURADIO	天问电磁信号仿真开发与控制系统	对标MATLAB/LABVIEW，基于B/S架构设计，底层兼容GNU Radio内核，具备算法，装备，场景三级仿真模拟功能，可实现电磁信号仿真与控制全流程设计。

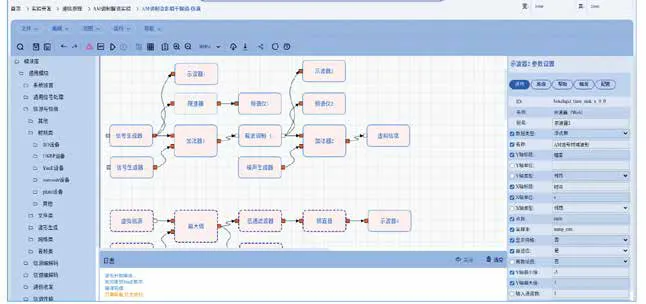

图 16. 天问电磁信号仿真开发系统图

免责声明：本白皮书所有技术参数与型号信息均来自 NI 官网 2026 年 2 月 24 日发布的官方内容，硬件参数与软件支持可能随产品升级发生变化，具体请以 NI 官网最新发布信息为准。
