一、算力狂飙背后的"电力焦虑"

如果说2023-2024年是AI大模型的"百模大战"，那么2025-2026年就是算力基础设施的"电力肉搏战"。

当NVIDIA的Blackwell架构GPU功耗飙升至1200W，GB200超级芯片更是达到惊人的2700W时，我们突然意识到：AI芯片正在经历一场前所未有的"能量危机"。 这就像给一辆F1赛车装上波音747的引擎，却发现油箱和油路系统还是自行车级别的——不是动力不够，而是送油跟不上。

传统的多层陶瓷电容（MLCC）阵列，曾经是电子行业的"老黄牛"，但在AI时代却显得力不从心。想象一下：当AI芯片在微秒级时间内从休眠状态跃升至满负荷运算（电流需求瞬间突破1000A），远在主板另一侧的MLCC阵列，因为"距离产生美"（实际上是寄生电感和电阻），根本无法及时响应这种瞬态功率需求。结果就是电压跌落（Voltage Droop），轻则算力降频，重则系统崩溃。这就像是让马拉松选手在百米冲刺时供氧不足——不是肺活量不够，是氧气输送管道太长。

更尴尬的是，MLCC还存在严重的"降额效应"（Derating）：在实际直流偏压和温度变化下，其有效电容值可能暴跌50%以上。工程师们被迫"超配"——用数量弥补质量，导致主板上电容林立，宛如一片"陶瓷森林"。

二、硅电容：从"备胎"到"C位"的逆袭

就在MLCC们集体"躺平"之际，硅电容（Silicon Capacitor） 悄然登场，并迅速成为AI芯片封装内的"标配"。

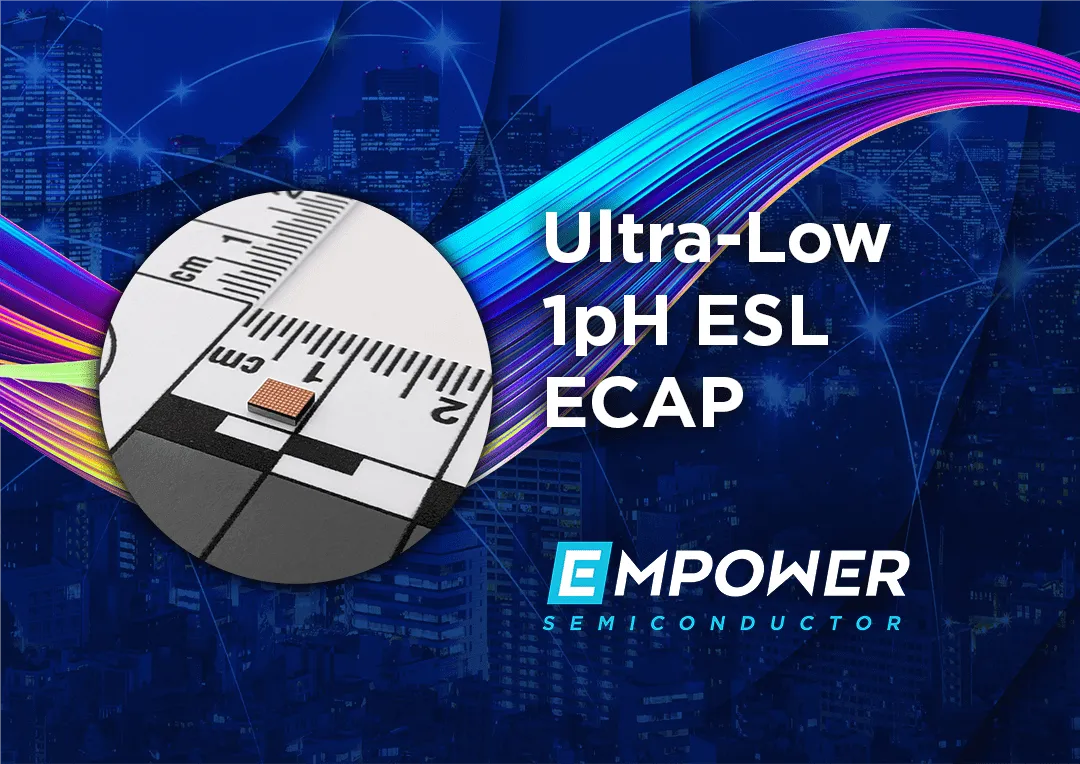

2026年2月，硅谷的Empower Semiconductor（ Empower半导体）发布了三款嵌入式硅电容（ECAP™）新品：EC2005P（9.34μF，2×2mm）、EC2025P（18.68μF，4×2mm）和EC2006P（36.8μF，4×4mm）。 这些数字看起来平平无奇，但背后的技术突破足以让电源工程师们热泪盈眶。

技术解剖：为什么硅电容是"天选之子"？

1. 近水楼台先得月：嵌入式部署的革命

传统MLCC安装在主板上，与芯片核心的距离是"最后一英寸"（Last Inch）。而硅电容可以直接嵌入到处理器基板（Substrate）内部，或者放置在封装底部的焊球之间（Landside），距离芯片核心只有不到1毫米。这就像把急救室从郊区医院直接搬进了ICU病房——响应速度天壤之别。

2. 物理极限的突破：亚皮亨级电感

Empower的ECAP实现了低于1皮亨（pH）的等效串联电感（ESL） 和极低的等效串联电阻（ESR）。 作为对比，传统MLCC的ESL通常在100pH以上。这意味着硅电容的阻抗带宽可以延伸到10GHz级别，能够轻松应对AI芯片纳秒级的电流瞬变。如果说MLCC是"绿皮火车"，硅电容就是"磁悬浮"——不在一个数量级。

3. 稳如老狗：零降额特性

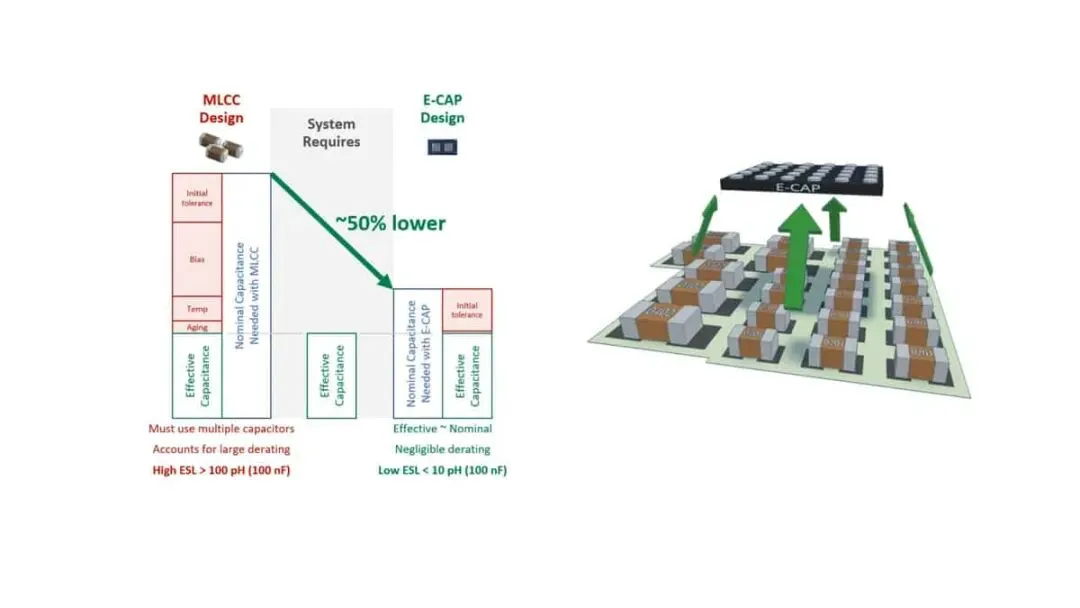

硅电容基于半导体工艺制造，其电容值在直流偏压、温度变化甚至老化过程中几乎保持不变（无DC偏压降额、无温度降额、无老化降额）。 这意味着工程师终于摆脱了"设计时按50%有效值计算"的尴尬，可以实现真正的"所见即所得"。电容密度方面，硅电容已达到2.5μF/mm²，是领先MLCC的5倍以上。

三、垂直供电（VPD）：硅电容的"终极搭档"

如果说硅电容解决了"储能近端化"的问题，那么垂直供电（Vertical Power Delivery, VPD） 则解决了"供电路径最短化"的问题。

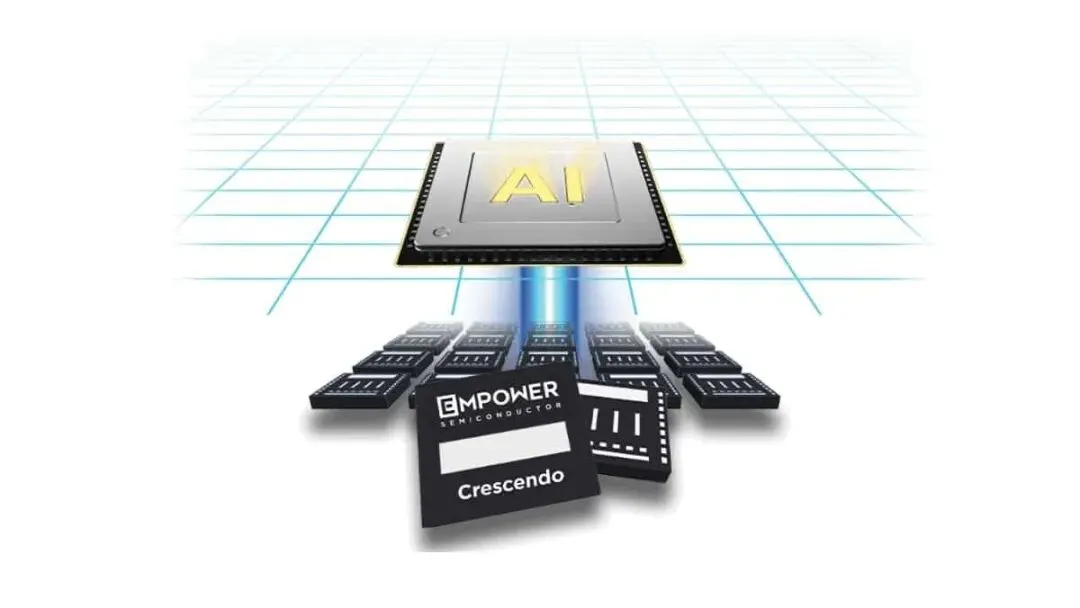

Empower推出的Crescendo平台正是这一理念的集大成者。传统供电是"横向输送"：电压调节模块（VRM）在主板边缘，电流需要穿越层层PCB铜箔才能到达芯片。而VPD将调节器直接放置在处理器封装正下方，电流垂直向上输送，路径缩短带来的I²R损耗降低5-20%。

在这个架构中，硅电容扮演了"稳压蓄水池"的角色：它们被集成在垂直供电堆栈中，为芯片提供瞬态电流缓冲，同时配合集成电压调节器（IVR）实现多兆赫兹带宽的电源管理。Empower声称，这种组合可以实现比传统VRM快20倍的瞬态响应，并将处理器功耗额外降低15%。

四、Chiplet时代的"电源碎片化"挑战

当单芯片（Monolithic）设计让位于芯粒（Chiplet）架构，电源设计复杂度呈指数级上升。一个AI加速器可能包含数十个独立的芯粒，每个都有自己的电源域（Power Domain），需要精确、隔离且快速响应的供电。

嵌入式硅电容在这里展现出独特优势：它们可以被精确地分布在每个芯粒附近，实现"分布式去耦"（Distributed Decoupling），避免不同电源域之间的串扰。Empower在2026年2月的Chiplet Summit上专门讨论了"芯粒集成的垂直供电"和"用硅电容确保SoC电源完整性"等议题，显示出这一技术与先进封装深度绑定的趋势。

五、产业格局：从"一家独鸣"到"群雄并起"

Empower虽然是硅电容领域的激进创新者，但并非孤军奋战。Murata（村田）、Saras Micro Devices、TDK等传统被动元件巨头也在加速布局。

市场研究显示，硅电容市场正在经历爆发式增长，主要驱动力正是AI/HPC处理器的电源完整性需求。从手机（如小米15S已采用Empower硅电容）到数据中心，从自动驾驶到边缘AI，硅电容的应用场景正在快速扩展。

然而，挑战依然存在：成本是硅电容普及的最大障碍。毕竟，硅晶圆的成本远高于陶瓷材料。但随着AI芯片功耗持续攀升（下一代AI加速器可能突破1000W/mm²的功率密度），"不采用硅电容的代价"正在超过"采用硅电容的成本"。当系统稳定性成为生死线时，硅电容将从"高端选配"变为"标准配置"。

六、未来：电源管理的"硅基统一"

我们或许正在见证电源管理的一次范式转移：从"分离式无源元件"走向"硅基集成无源器件（IPD）"。

未来的AI芯片封装内，可能会集成：硅基电容（储能）、硅基电感（Saras Micro Devices已在开发）、集成电压调节器（IVR）——所有无源器件都被"硅化"并嵌入基板。这将彻底消除"最后一英寸"的瓶颈，实现真正的"片上电源系统"。

正如Empower CTO Trey Roessig所言："功率不再是AI系统中的事后考虑因素，而是直接定义性能的瓶颈。" 当算力竞赛进入"每瓦性能"（Performance per Watt）的精细化阶段，硅电容这类"小而美"的技术创新，将成为决定胜负的关键棋子。
