地铁供电系统改造研究报告总结
本次地铁供电系统改造围绕设备、技术、节能等多维度展开，以解决现有系统痛点、契合政策与行业发展需求为核心，制定了全流程实施计划与保障方案，旨在实现供电系统的可靠性、安全性、智能化与节能化升级。
一、改造概述
1. 改造背景与必要性

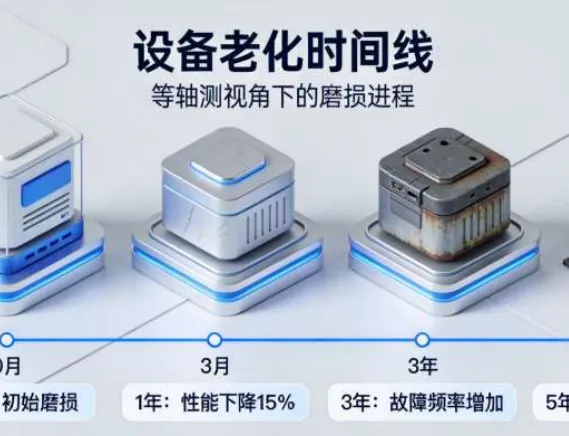

政策层面需遵循相关运维管理办法，响应国家 “双碳” 绿色低碳转型目标。 现有运营面临四大核心问题：设备老化故障率上升、客流增长致负荷超限、技术架构滞后扩展性差、传统系统能耗成本过高。
2. 改造目标与原则
- 核心目标
：可靠性（全年可用率 99.99%、故障停运减少 50% 等）、安全性（继电保护 / 防误操作装置配置正确率 100%）为最高优先级；智能化与容量（状态感知≥95%、供电能力提升 30%）为高优先级；节能（线损率 < 5%、再生制动能量利用率≥85%）为中优先级。 - 改造原则
：安全第一、动态监测、规范管理、标准作业。
3. 改造范围与规模
覆盖牵引供电、动力照明供电、电力监控、辅助四大系统。 20km 典型线路规模：牵引变电所 12-15 座、降压变电所 18-22 座、接触网系统 25-30km。
二、核心改造内容
1. 变电所设备改造
- 高压开关柜
：10kV 柜智能化改造，GIS 气体绝缘方案替代传统方案，占地减 50%、维护量降 60%；上海地铁 1 号线将 “三级供电” 优化为 “二级供电”，精简并新增柜体提升容量。 - 变压器系统
：升级为 SCB13/S13 型节能变压器，空载损耗降 20% 以上；接地系统实现全维智能监测，配备光纤测温、油色谱分析等装置。 - 整流机组与直流设备
：IGBT 整流模块替代传统二极管整流，稳压精度、响应速度大幅提升；直流开关柜国产化，单套成本降 20%，全线路 16 座节省 640 万元。
2. 接触网系统改造
- 接触悬挂系统
：更新铜合金接触线、高强度承力索，优化吊弦系统，严格控制导高误差、拉出值偏差与接触电阻。 - 设备更新
：完成下锚装置、分段绝缘器等部件改造升级，关键部位加装避雷器，接地电阻≤4Ω。 - 供电电缆系统
：全线更换 35kV/10kV 交联聚乙烯绝缘电缆，部署 200 套接头监测装置；典型项目更换低压电缆 25km、35kV 高压电缆 18km。
3. 智能化技术升级
- 智能监测系统
：构建云平台、通信网络、设备感知三层架构，实现变压器、开关柜、接触网等全设备全方位状态监测。 - 电力监控系统
：硬件采用双机热备、双网冗余架构，软件增强智能告警、故障预测等高级应用，上海地铁 11 号线改造后监控实时性与可靠性显著提升。 - 远程运维平台
：搭建线网级云平台，集成视频监控、移动运维 APP、AI 专家诊断系统，打破信息孤岛，缩短故障处理时间。
4. 节能技术改造
- 高效能变压器
：采用≥2 级能效变压器，通过智能调压、投切机制降低损耗。 - 再生制动能量回收
：装设能量回馈装置与超级电容 / 锂电池，能耗降低 10%-30%，再生制动能量利用率≥85%。 - 电能质量与照明
：通过 SVG、APF 治理电能质量，线损率 < 5%；全线替换 LED 光源，结合 IoT 实现智能照明，节能率超 50%。
三、改造实施流程
分三个阶段推进，各阶段核心工作明确，确保改造有序落地：
- 前期准备
：完成设计联络、施工方案制定、物资设备采购进场与现场施工准备。 - 中期施工
：开展现场勘查、核心设备安装布线、系统分阶段联调，执行空载及负载试运行。 - 后期验收
：准备验收文档，完成消防、安全等专项验收，最终开展整体验收并移交项目。
四、费用分析
1. 费用构成
设备费占 60%（核心硬件采购）、安装工程费占 25%（安装、敷设、调试等）、其他费用占 15%（设计、监理、预备费等）。
2. 估算方法
采用指标估算法、类比估算法、工程量清单估算法，兼顾数据可靠性与估算精度。
3. 成本控制
从设计优化（源头控本）、招标采购（高性价比选型）、过程管控（严控变更）、合同管理（防范风险）四方面实施成本管控。
五、改造注意事项
1. 安全风险控制
针对触电、火灾、高处坠落、设备吊装等风险制定专项防控措施，建立安全生产责任制，开展隐患排查与应急预案演练。
2. 运营协调管理
提前报备施工计划，协调运营部门配合，严格履行临时停电申请流程，建立高效信息沟通机制。
3. 质量管控要点
严把设备材料检验关，执行隐蔽工程验收制度，规范施工工艺，完成各项电气试验检测，加强成品保护。
六、保障方案
1. 组织保障
设立项目领导小组、项目经理部，下设工程技术部、质量安全部等部门，搭配各专业施工队，明确各级岗位职责。
2. 过程管控
制定 15 个月整体进度计划，分阶段完成准备、采购、施工、调试、验收工作；管控设计方案评审、设备到货、变电所受电等关键节点。
3. 风险防控
针对技术、安全、管理、外部四类风险，分别制定技术论证试点、健全安全制度、加强计划监控、购买工程保险等应对策略。
七、改造核心意义
本次改造是解决地铁供电系统设备老化、技术滞后、负荷超限、能耗过高等问题的必然选择，通过四大系统的全面升级，显著提升供电系统的可靠性、安全性与智能化水平，增强供电能力并实现节能降耗，为地铁系统可持续运营提供坚实的电力保障。
地铁供电系统改造的成功案例
以下是地铁供电系统改造中设备升级、智能化调度、节能降耗、再生制动能量回收四大方向的典型成功案例，涵盖上海、南京、北京等城市的落地实践，技术方案和实际成效均具备参考性：
一、变电所设备升级与供电模式优化：上海地铁 1 号线
改造核心：针对高压开关柜老化、供电容量不足问题，实施 10kV 开关柜智能化改造 + 供电模式重构
- 技术方案
：将传统 “三级供电” 优化为 “二级供电”，移除 12 台老旧 10kV 柜，新增 10 台 33kV 柜；采用 GIS 气体绝缘方案替代传统空气绝缘开关柜，实现电气 + 机械双重联锁的 “五防” 功能。 - 实际成效
：开关柜占地面积减少 50%，维护工作量降低 60%，MTBF（平均故障间隔）超 2000h；供电容量大幅提升，彻底解决客流增长带来的负荷超限问题，设备故障率显著下降。
二、线网级智能化电力调度：南京地铁都市圈智能电力调度系统
改造核心：打破单线调度信息孤岛，打造国内首个城轨云平台线网级智慧电力调度系统
- 技术方案
：接入 13 条线路的电力监控系统，实时采集 19 个主变电所、375 个牵引降压变电所、1450 台变压器的全量设备数据；构建三维数字建模，实现全景监视、跨线直接控制、智能告警、电压无功协调控制。 - 实际成效
：实现线网电力 “统一调度、跨线支援”，故障线路可向临近线路 “借电”，避免一刀切降级运行；调度分析决策效率提升超 50%，供电系统运营效率显著改善，线损率控制在 5% 以内。
三、电力监控系统现代化升级：上海地铁 11 号线
改造核心：针对监控系统实时性差、可靠性低问题，完成硬件冗余架构改造 + 软件智能功能增强
- 技术方案
：服务器 / 工作站采用双机热备，构建物理隔离的双网冗余通信；更新 6 套复示系统，升级间隔层网络设备；软件新增智能告警、故障预测、负荷预测及优化调度功能。 - 实际成效
：监控数据传输实时性、可靠性大幅提升，系统无故障运行时间显著增加，彻底消除老旧设备瓶颈，为地铁运营安全提供核心保障。
四、再生制动能量回收创新应用：北京地铁房山线（飞轮储能技术）
改造核心：突破传统电阻耗能、逆变回馈的局限，首次将飞轮储能技术应用于城轨再生制动能量回收
- 技术方案
：在广阳城站部署 1MW GTR 飞轮储能系统，飞轮转速达 36000 转 / 分钟，采用多层复合材料转子、大功率高速永磁电机、兆瓦级飞轮阵列控制技术，适配地铁频繁启停的工况。 - 实际成效
：有效回收列车制动时 40% 左右的牵引能耗，每年可节约 50 万度电；毫秒级功率响应，可实现每小时上百次充放电，循环寿命超千万次；同时减少地铁热排放，改善牵引供电质量，无谐波干扰问题。
五、智慧化变电站全维度升级：上海地铁全线路网
改造核心：针对传统变电站巡检效率低、故障预警滞后问题，实现全设备状态感知 + 智能巡检
- 技术方案
：部署基于机器视觉的感知技术，对变压器、开关柜、接触网等核心设备实现 7×24 小时智能监测；新增光纤测温、油色谱分析、超声波局放检测等装置，数据直传远程运维平台。 - 实际成效
：变电站巡检频率提升数倍，故障定位时间≤15 分钟，系统诊断和预警准确性超 95%；供电可靠性整体提升 30%，大幅降低人工巡检成本和设备故障停运概率。
这些案例分别对应了地铁供电系统改造的核心需求，既包含老旧设备的国产化 / 智能化替代，也涵盖新技术、新架构的创新落地，同时贴合 “双碳” 目标下的节能降耗要求，是不同改造方向的标杆实践。
