没有它，3nm的芯片只是一堆画在纸上的线条；没有它，台积电的产线开不动，英伟达的AI芯片只是PPT。它是整个半导体产业链的“权力顶端”，也是中国芯片最后一块必须攻克的阵地。
引子：一场没有硝烟的战争
2026年1月，上海张江。
华大九天的办公楼门口，排队等候的出租车比往常多了几倍。不是因为年会，而是因为一场持续三天的封闭会议——来自国内十几家芯片设计公司的CTO，正在和华大九天的工程师们一起，调试一套刚刚发布的数字全流程EDA工具。
会议室里，气氛紧张。
一位CTO盯着屏幕上的时序分析报告，眉头紧锁：“这个路径的延时，比我们用新思科技的工具多了5%。”
对面的工程师点点头：“我知道。但这是我们第一次跑通14nm的数字全流程。三个月前，我们还只能做点工具。”
沉默了几秒，那位CTO叹了口气：“继续调吧。起码，你们愿意让我们进办公室一起改。新思的人，我们连源代码都看不到。”
这，就是EDA行业的现状——一个你离不开、摸不透、但又必须面对的现实。
在半导体产业链里，EDA是那个最“隐形”的存在。它只占全球半导体市场的2.5%，却支撑着超过6000亿美元的半导体产业，进而撬动数十万亿美元的数字经济。
它被称为“芯片之母”，不是因为温情，而是因为权力——没有EDA工具的授权，再牛的芯片设计公司也做不出产品，再先进的晶圆厂也流不出片。
2026年，当国产AI芯片突破万卡出货量，当国产设备国产化率向30%迈进，一个更深层的问题浮出水面：我们手里握着造芯片的“图纸”，但我们有画图纸的“笔”吗？
一、EDA：那个“小而美”的暴君
要理解EDA为什么这么重要，得先明白一个事实：EDA不是一个软件，而是一个“生态”。
市场小，但杠杆大
2024年，全球EDA+IP市场规模约157亿美元，仅占全球半导体市场的2.5%。这个数字有多小？相当于英伟达两个季度的营收。
但就是这157亿美元，支撑起6000亿美元的半导体产业，1.5万亿美元的电子信息产业，以及数十万亿美元的数字经济。
这是一个“小数点前的战争”——EDA每赚1美元，下游产业能赚400美元。反过来，如果EDA断供，整个芯片产业链都得停摆。
三巨头的铁幕
全球EDA市场，是一个被三巨头统治了三十年的世界。
Synopsys（新思科技）、Cadence（楷登电子）、Siemens EDA（西门子EDA）合计占据全球约78%的市场份额。在数字全流程设计、高端模拟仿真等核心领域，它们的份额接近100%。
这不是靠技术垄断，而是靠生态霸权。
三大巨头和台积电、三星等晶圆厂深度绑定，形成了“工具-工艺-设计”的铁三角。一家设计公司用惯了新思的工具，就不可能轻易换——因为换一套EDA工具，意味着整个设计流程要重构，意味着要和晶圆厂的工艺库重新磨合，意味着可能增加数千万美元的流片风险。
这就是EDA行业最残酷的现实：不是“好用才用”，而是“用了就不能换”。
中国市场的“加速度”
但变化正在发生。
2022-2024年，中国EDA市场年均复合增长率达10.55%，显著高于全球7.84%的增速。2025年中国EDA市场规模约193亿元，预计2027年将增至354亿元，年复合增长率高达35.4%。
浙商证券预测，2030年中国EDA市场规模有望突破500亿元。
这个“加速度”背后，是国产替代的刚性需求。2024年以来，美国对7nm以下先进制程EDA工具的管制持续收紧，倒逼国内芯片企业转向本土EDA工具。
中国银河证券指出，国产EDA正处于“政策驱动+技术突破+需求高增”三重共振期。
二、国产突破的“三重门”
如果说半导体设备是“硬骨头”，那EDA就是“软钉子”。它没有光刻机那么显眼，但突破难度一点不小。
2026年，国产EDA正在穿越三重门：
第一重门：从“点工具”到“全流程”
过去十年，国产EDA的故事是“单点突破”。
华大九天在模拟电路领域站稳脚跟，模拟设计全流程工具已在国内市场逐步替代进口；概伦电子聚焦制造类EDA，在器件建模、参数精准度上有独特优势；广立微专攻良率提升和电性测试，形成“EDA软件+测试设备+数据分析”的全流程解决方案。
但芯片设计需要的是“全流程”——从前端的RTL编辑、逻辑综合，到后端的布局布线、时序分析、物理验证，几十个环节环环相扣。任何一个环节缺失，设计流程就得在不同工具之间切换，效率大打折扣。
这就是国产EDA最大的短板：数字全流程几乎是空白。
2026年，情况正在改变。合见工软成为国内少数覆盖数字验证、DFT、IP等的平台型EDA企业。华大九天通过收购芯达科技、阿卡思微及投资思尔芯，加速补齐数字EDA短板。
从“单点工具”到“全流程方案”，这条路刚刚开始。
第二重门：从“能跑通”到“跑得好”
国产EDA的第二个挑战是：能用，但不够好用。
一位芯片设计公司的工程师直言：“用华大九天的工具，同样的设计，跑出来的芯片面积比用新思的大10%，功耗高15%。”
这不是技术不行，而是生态磨合不够。
EDA工具的优化，需要和晶圆厂的工艺深度耦合。台积电和新思合作了三十年，每一代工艺节点都有专门的工具优化。国内晶圆厂和本土EDA厂商的合作才刚开始，工艺库的积累、PDK的开发、良率的调试，都需要时间。
但转机正在发生。随着中芯国际、华虹等本土晶圆厂扩产，国产EDA有了更多的“练兵场”。广发证券指出，伴随着国内先进制程技术的持续推进，国产EDA工具在本土工艺生态中的绑定效应有望不断增强。
第三重门：从“单打独斗”到“生态协同”
EDA的终极形态，不是一套工具，而是一个生态。
三大巨头的发展路径清晰表明：并购整合是做大做强的必由之路。新思、楷登过去三十年的成长史，就是一部并购史——通过不断收购细分领域的点工具公司，最终拼出全流程版图。
2025-2026年，国产EDA迎来了“并购潮”：
概伦电子斥资收购锐成芯微，将优质半导体IP资源纳入体系，实现EDA工具与IP核的深度融合。这是对标国际巨头“EDA+IP”协同发展的关键一步。
华大九天收购芯达科技、阿卡思微，投资思尔芯，加速补齐数字验证短板。
广立微进军硅光芯片领域，拓展新的增长曲线。
浙商证券判断，行业发展逻辑正从“碎片化竞争”转向“平台化协同”，政策层面有望构建“反内卷、促整合”的产业治理体系。
三、2026年的关键变量：IPO、AI与先进封装
除了国产替代的长期逻辑，2026年还有三个短期变量值得关注：
变量一：IPO四小龙
2025年底至2026年初，四家国产EDA/IP厂商相继启动IPO辅导备案：
全芯智造：制造类EDA，专注工艺仿真和良率提升
芯和半导体：模拟EDA仿真，填补系统级与封装级EDA空白
合见工软：数字EDA+IP，平台型代表企业
芯耀辉：专注IP，提供高速接口IP解决方案
“上市四小龙”的出现，标志着国产EDA从“技术突破期”进入“资本扩张期”。IPO带来的资金，将加速技术研发和并购整合。
变量二：AI赋能EDA
AI正在反向赋能EDA。
随着芯片设计复杂度提升，传统EDA工具的处理能力接近瓶颈。AI+EDA成为新方向——用机器学习优化布局布线、加速时序分析、提升良率预测精度。
芯和半导体等企业已开始布局AI+EDA，推出支持大模型芯片设计的仿真工具。这可能是国产EDA实现“弯道超车”的机会。
变量三：先进封装催生新需求
后摩尔时代，Chiplet、3D堆叠、异构集成成为主流。这对EDA提出全新要求——需要支持多芯片协同设计、需要处理跨芯片的时序分析、需要优化系统级功耗。
传统三巨头的工具在这些新领域并不完美，给国产EDA留下了差异化空间。芯和半导体专注于射频/高速仿真与先进封装分析，填补了国内系统级与封装级EDA的空白。
四、IP：EDA的“孪生兄弟”
讲EDA，不能不讲IP。

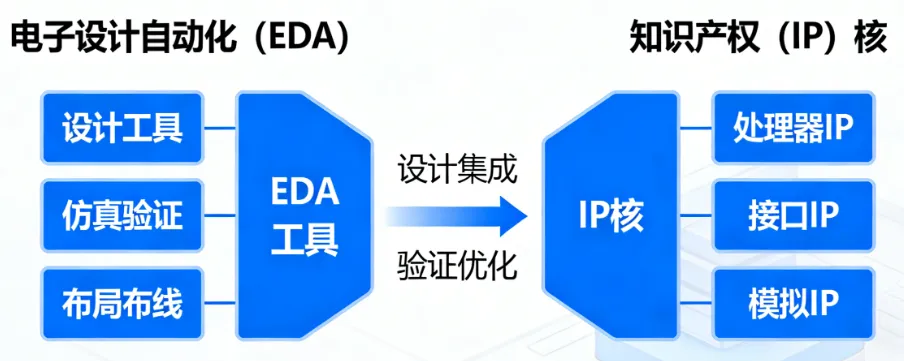

IP是芯片设计中的“预制件”——CPU核心、内存接口、PCIe控制器，这些标准模块可以直接调用，不用每次重新设计。
EDA和IP的关系，就像“画笔”和“颜料”。只有画笔，你只能画素描；有了颜料，才能画油画。
IP的市场空间
全球IP市场规模约与EDA相当，2024年合计近200亿美元。随着Chiplet普及，IP复用率提升，市场仍在增长。
国产IP的突破
2026年1月，芯动科技宣布其LPDDR6/5X Combo PHY+controller IP成功签约交付行业头部客户，成为国产首个实现LPDDR6接口IP商业化的企业。
这个突破的意义在于：LPDDR6是AI手机、AI PC的标配内存接口。单线数据速率高达14.4Gbps，带宽是LPDDR5X的2倍。没有这个IP，国产AI终端芯片就得花高价买国外授权。
芯动科技累计赋能全球头部企业超100亿颗高端SoC芯片实现量产，55nm至3nm全工艺节点覆盖。这是国产IP厂商中少有的“实战经验”。
EDA+IP的协同效应
概伦电子收购锐成芯微，是国产EDA+IP协同的标志性事件。EDA工具需要IP验证，IP需要EDA工具推广，二者天然协同。国际巨头新思、楷登均走通这一路径，国产厂商正在跟进。
五、2026年EDA与IP投资指南
基于以上分析，2026年EDA与IP环节的投资可以沿着三条主线展开：
主线一：平台型EDA龙头
这类企业具备从点工具向全流程拓展的能力，在并购整合中占据主导地位。
华大九天（301269.SZ）：国产模拟EDA龙头，模拟电路设计全流程工具国内领先。平板显示电路设计工具已进入京东方、TCL供应链。近年来加速补齐数字短板，形成“模拟+数字+显示”协同格局。浙商证券、广发证券、银河证券均将其列为首选标的。
概伦电子（688206.SH）：专注制造类EDA，在器件建模、参数精准度上有优势。收购锐成芯微补齐IP布局，打造“EDA+IP”生态。存储器设计领域有深厚积累。
合见工软（辅导期）：国内数字EDA龙头，唯一覆盖数字验证、DFT、IP的平台型非上市企业。IPO进程值得关注。
主线二：细分赛道隐形冠军
这类企业在特定领域做到极致，形成差异化竞争力。
广立微（301095.SZ）：专注良率提升和电性测试，“EDA软件+测试设备+数据分析”全流程解决方案。国内外多家大型晶圆厂的重要合作伙伴。
芯和半导体（完成辅导）：专注射频/高速仿真与先进封装分析，填补国内系统级与封装级EDA空白。受益5G、毫米波、Chiplet需求增长。
全芯智造（辅导期）：制造类EDA，专注工艺仿真和良率提升。
主线三：IP核心供应商
芯动科技：全球唯一开发量产GDDR6/6X和GDDR7的IP公司，LPDDR6 IP实现国产首个商业交付。累计量产超100亿颗芯片，55nm-3nm全工艺覆盖。
芯耀辉（辅导期）：专注IP解决方案，正在IPO进程中。
尾声：黎明前的突围
采访最后，我问一位从业二十年的EDA老兵：“你觉得国产EDA什么时候能追上国际巨头？”
他想了想，说了一段话：
“你知道新思科技成立多少年了吗？40年。Cadence也是30多年。我们才干了不到20年，真正加速也就最近五六年。你让我说什么时候追上，我不知道。但我知道，如果没有EDA，中国半导体永远是个‘瘸子’。现在，我们至少开始学走路了。”
2026年，国产EDA正在穿越最艰难的“深水区”。
前方是三重门——从点工具到全流程，从能用到好用，从单打到协同。
身后是IPO四小龙——资本正在加速涌入。
头顶是AI、先进封装的新技术浪潮——给后来者留下缝隙。
脚下是数千亿美元的国产替代市场——容得下几家百亿市值的公司。
这是一场黎明前的突围。天亮之前，最黑暗。但天，总会亮的。
下一章预告：《总章：2026年半导体投资全景图——从周期复苏到国产算力时代》
我们回到起点，用一整章的篇幅，系统梳理2026年半导体全产业链的投资逻辑。从AI算力到国产替代，从设备材料到设计封测，从估值到风险，最后告诉你：站在2026年，哪些赛道值得下注，哪些风险需要警惕。敬请期待。
