摘要
本课题针对空分系统中超高压氮气外供流程所用液氮水浴式电加热器频繁启动、电能消耗过高的问题展开研究与优化。通过分析设备频繁启动的核心成因，制定并实施了外覆保温层的简易优化施工方案，有效减少了设备内脱盐水的热量散失。改造后，电加热器启停频次大幅降低，电能消耗显著减少，经测算每年可节约电费 19710 元，经济效益明显。同时，本课题提出了利用冷凝液余热替代电加热的深度优化方向，为实现设备零电耗运行提供了可行方案，对空分系统节能降耗具有重要实践意义。
关键词
液氮水浴式电加热器；保温优化；热量损耗；节能降耗；空分系统
一、引言
液氮水浴式电加热器是空分系统超高压氮气外供流程中的关键设备，其稳定运行直接保障超高压氮气的供应质量与系统工况。但在现场实际应用中，该设备存在频繁启动的问题，不仅增加了电能消耗与设备运维成本，还可能因频繁启停降低设备使用寿命。为解决上述问题，提升设备运行效率、实现节能降本，特开展本次液氮水浴式电加热器优化改进课题研究，通过分析问题成因、制定优化方案、验证改进效果，为设备高效运行提供技术支撑。
二、设备概况与现场应用
（一）设备结构

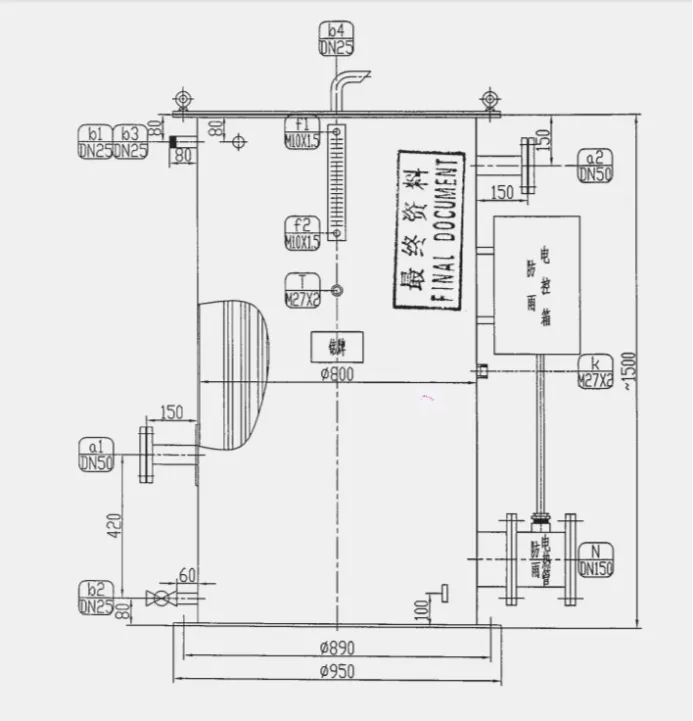

本次研究的液氮水浴式电加热器为定制化水浴加热设备，主体配套 DN25、DN50 等规格管道接口，配备电控箱、防雨结构及相关测温、测压接口，加热核心为电热元件，设备整体为封闭式水浴结构，内部以脱盐水为换热介质，通过电加热为液氮汽化提供热量，保障超高压氮气外供需求。
（二）现场应用场景

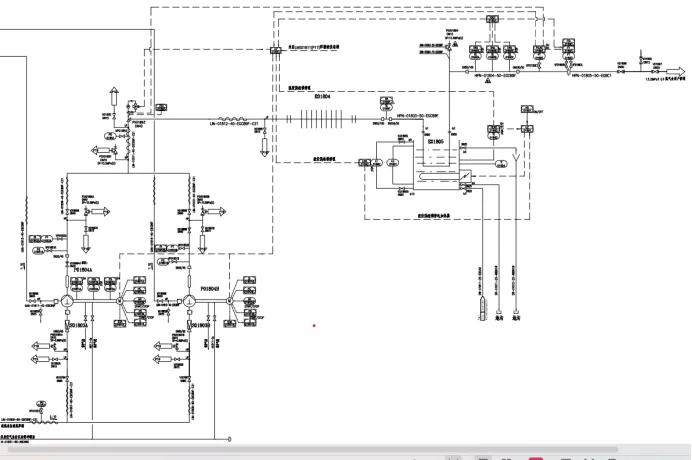

该设备应用于空分系统超高压氮气外供流程，是液氮汽化环节的核心加热设备，通过维持内部脱盐水温度，为液氮的持续、稳定汽化提供热源，确保外供超高压氮气的压力、流量符合工艺要求，支撑下游生产系统的正常运行。
三、问题分析：电加热器频繁启动的核心成因
经现场工况监测与原理分析，导致液氮水浴式电加热器频繁启动的根本原因为设备内部脱盐水热量持续散失，水温触发低温报警后被迫启动加热，具体成因可归纳为四点：
设计温度与环境温度存在差值：设备内部脱盐水的工艺设计温度高于现场环境温度，形成天然的温度差，为热量向环境传递创造了条件；
无有效保温措施，热量散失严重：设备外部未设置任何保温层，内部脱盐水的热量通过设备壳体持续、无阻隔地传递到周围环境中，导致脱盐水水温不断下降；
低温报警阈值触发加热机制：工艺要求设备内脱盐水温度不得低于 40℃，当水温因热量散失降至该阈值时，系统会自动触发低温报警，并启动电加热器进行加温；
加温后反复散热，形成恶性循环：电加热器启动后将水温提升至工艺范围，但其停止工作后，脱盐水仍会持续向环境散热，水温再次逐步下降至报警阈值，最终导致电加热器反复启停，形成 “散热 - 报警 - 加热 - 再散热” 的恶性循环。
现场实测数据显示，环境温度 37℃时，设备 5 天内加温达 10 次，每次加热历时 30 分钟，频繁启停特征显著，电能浪费问题突出。
四、优化方案：设备外覆保温层的施工设计与实施
针对设备热量无阻隔散失的核心问题，本课题制定了加装保温层的简易、高效优化方案，通过在设备外部设置保温结构，阻断热量传递路径，减少脱盐水热量散失，从根本上解决频繁启动问题。方案施工流程简单、工期短，无需对设备主体结构进行改造，具体实施步骤如下：
停机断电，做好安全防护：关闭液氮水浴式电加热器的电源，切断设备与供电系统的连接，设置施工警示标识，确保施工过程安全；
铺设内层保温材料：在设备外表均匀包裹2cm 厚硅酸铝针刺毯，该材料具有良好的保温隔热性能，能有效阻断热量传导，且耐温性适配设备工况，无腐蚀、无污染；
加装外层防护层：在硅酸铝针刺毯外侧包裹铝皮，对保温层进行固定与防护，防止保温材料脱落、受潮，同时铝皮可减少热辐射，进一步提升保温效果；
恢复供电，完成施工：保温层与防护层安装完毕后，检查设备外观及各接口无遮挡、无损坏，恢复设备电源，完成整体优化施工；
绘制竣工图：对保温层施工后的设备进行现场测绘，绘制竣工图，记录保温层规格、安装范围等关键信息，为后续设备维护、改造提供依据。
五、改进效果：保温优化后的工况与效益分析
保温层施工完成后，通过现场持续工况监测与数据测算，设备运行状态得到显著改善，热量散失问题得到有效控制，电加热器启停频次大幅降低，节能效益显著，具体效果体现在以下三方面：
（一）启停频次大幅降低，运行稳定性提升
保温优化后，现场实测环境温度 25℃时，设备 5 天内仅加温 1 次，每次加热时长仍为 30 分钟，相较于优化前，加温频次从 10 次降至 1 次，减少 90%，彻底打破了此前的频繁启停恶性循环，设备运行稳定性大幅提升，因频繁启停导致的设备故障风险也显著降低。
（二）电能消耗显著减少，直接经济效益突出
以设备加热功率 60 千瓦为基础，结合优化前后的启停频次，对年节约电耗进行精准测算，测算公式与结果如下：
单次加热时长：30 分钟 = 0.5 小时；
年加热天数折算：365÷5=73 天；
优化后年减少加热次数：9 次 / 5 天；
年节约电耗：60kW×0.5h×73×9=19710 度；
年节约电费：按每度电费 1 元计算，19710 度 ×1 元 / 度 =19710 元。
优化后设备每年可直接节约电费近 2 万元，节能降耗的经济效益显著，且保温层施工为一次性投入，后续无额外维护成本，投入回报比极高。
（三）设备运维成本降低，使用寿命延长
电加热器启停频次的大幅降低，减少了电热元件、电控系统等核心部件的工作负荷，降低了部件老化、故障的概率，有效减少了设备的维修、保养频次与费用，间接提升了设备的整体使用寿命，进一步降低了生产运营成本。
六、深度优化方向：利用冷凝液余热实现零电耗运行
本次保温优化虽有效解决了设备频繁启动问题，但仍需依靠电加热器进行周期性加温，未实现能源消耗的完全消除。基于空分系统的余热回收利用思路，本课题提出利用冷凝液余热替代电加热的深度优化方向，实现电加热器的完全取消，具体方案为：
增设换热器：为空分系统中的冷凝液收集罐增加专用换热器，选用脱盐水作为换热介质，利用冷凝液自身携带的余热加热脱盐水；
构建余热输送流程：将经冷凝液余热加热后的脱盐水，通过专用管道引入液氮水浴式电加热器的水侧，持续为设备内的脱盐水补充热量；
替代电加热功能：通过冷凝液余热的持续补给，维持设备内脱盐水温度始终在 40℃以上的工艺范围，彻底替代电加热器的加热功能，实现设备零电耗运行。
该方案充分利用空分系统的余热资源，实现了能源的循环利用，符合绿色生产、节能降耗的行业发展趋势，是本次课题研究的后续核心努力方向。
七、研究结论与展望
（一）研究结论
本次液氮水浴式电加热器优化改进课题研究，通过 “问题分析 - 方案设计 - 施工实施 - 效果验证” 的完整流程，成功解决了设备频繁启动、电能消耗过高的问题，得出以下核心结论：
问题定位精准：设备频繁启动的核心成因是无保温措施导致的脱盐水热量持续散失，而非设备自身故障或工艺参数设置不合理，精准的问题定位为优化方案的制定提供了关键依据；
优化方案高效可行：采用 “2cm 厚硅酸铝针刺毯 + 铝皮” 的外覆保温层方案，施工简单、成本低、无设备主体改造，能有效阻断热量传递路径，从根本上解决热量散失问题，是针对该问题的最优解；
改进效果显著：优化后设备加温频次减少 90%，每年可节约电费 19710 元，同时提升了设备运行稳定性、降低了运维成本，兼具显著的经济效益与生产效益；
深度优化有方向：利用冷凝液余热替代电加热的方案，为实现设备零电耗运行提供了可行路径，符合空分系统余热回收与节能降耗的整体需求。
（二）未来展望
本次课题研究为液氮水浴式电加热器的优化改进提供了成功实践，后续将围绕余热回收利用的深度优化方向展开进一步研究与实施：
开展冷凝液收集罐换热器的选型、设计与施工工作，完成余热输送流程的搭建；
现场测试余热利用方案的实际效果，优化脱盐水的循环流量、温度等工艺参数，确保余热补给能稳定维持设备内脱盐水温度；
总结余热利用的节能效益与实施经验，将该思路推广至空分系统其他加热设备，实现全系统的余热回收与节能降耗，为企业绿色生产、降本增效提供更多技术支撑。
参考文献
[1] 空分设备运行与维护技术手册 [M]. 中国石化出版社，2020.[2] 工业设备保温工程施工及验收规范 [S]. 国家现行工程建设标准.[3] 低温液体汽化设备运行节能技术指南 [Z]. 工业气体行业协会，2022.
