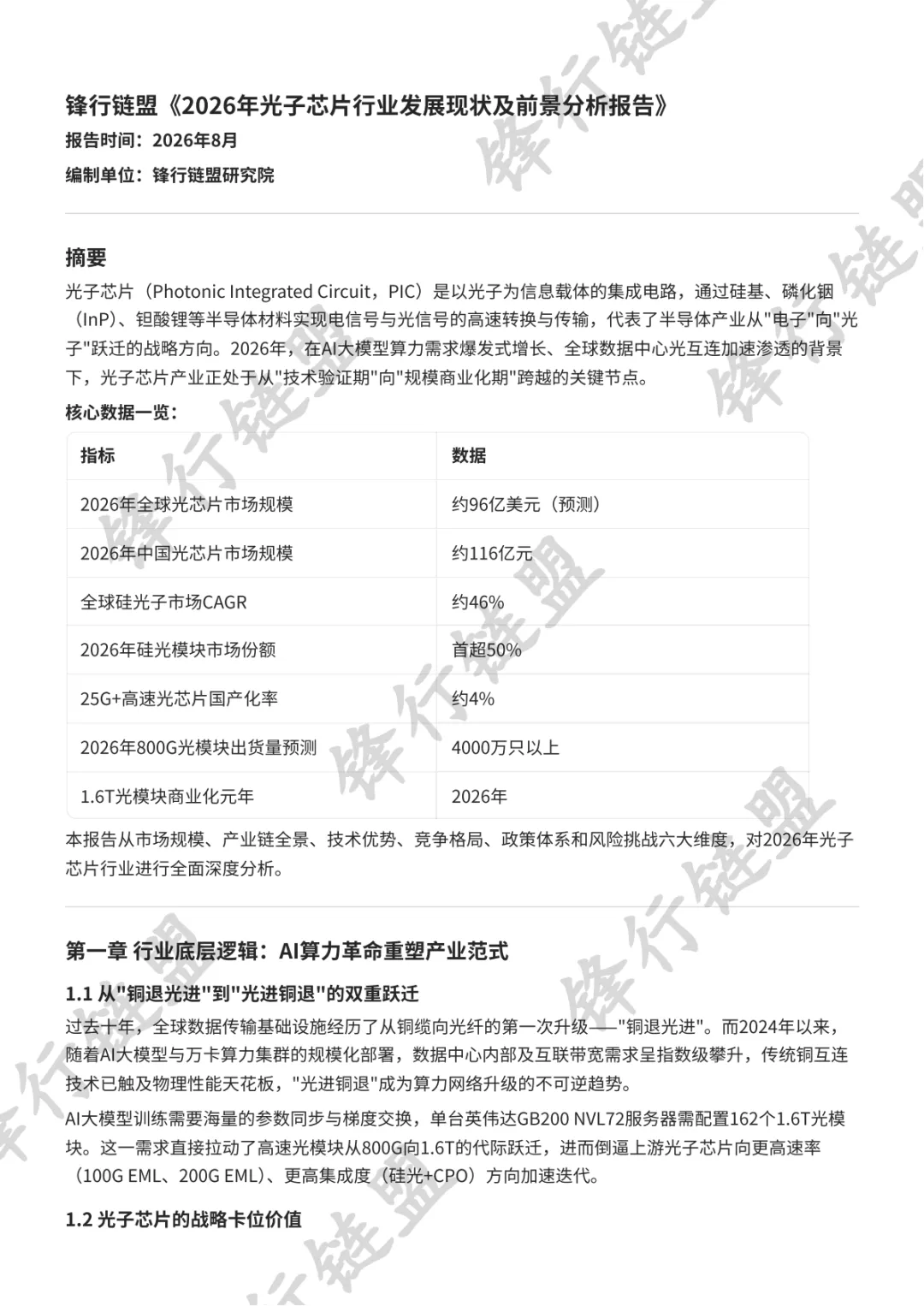

摘要
光子芯片（Photonic Integrated Circuit，PIC）是以光子为信息载体的集成电路，通过硅基、磷化铟（InP）、钽酸锂等半导体材料实现电信号与光信号的高速转换与传输，代表了半导体产业从"电子"向"光子"跃迁的战略方向。2026年，在AI大模型算力需求爆发式增长、全球数据中心光互连加速渗透的背景下，光子芯片产业正处于从"技术验证期"向"规模商业化期"跨越的关键节点。
核心数据一览：
指标 | 数据 |
2026年全球光芯片市场规模 | 约96亿美元（预测） |
2026年中国光芯片市场规模 | 约116亿元 |
全球硅光子市场CAGR | 约46% |
2026年硅光模块市场份额 | 首超50% |
25G+高速光芯片国产化率 | 约4% |
2026年800G光模块出货量预测 | 4000万只以上 |
1.6T光模块商业化元年 | 2026年 |
本报告从市场规模、产业链全景、技术优势、竞争格局、政策体系和风险挑战六大维度，对2026年光子芯片行业进行全面深度分析。
第一章 行业底层逻辑：AI算力革命重塑产业范式
1.1 从"铜退光进"到"光进铜退"的双重跃迁
过去十年，全球数据传输基础设施经历了从铜缆向光纤的第一次升级——"铜退光进"。而2024年以来，随着AI大模型与万卡算力集群的规模化部署，数据中心内部及互联带宽需求呈指数级攀升，传统铜互连技术已触及物理性能天花板，"光进铜退"成为算力网络升级的不可逆趋势。
AI大模型训练需要海量的参数同步与梯度交换，单台英伟达GB200 NVL72服务器需配置162个1.6T光模块。这一需求直接拉动了高速光模块从800G向1.6T的代际跃迁，进而倒逼上游光子芯片向更高速率（100G EML、200G EML）、更高集成度（硅光+CPO）方向加速迭代。
1.2 光子芯片的战略卡位价值

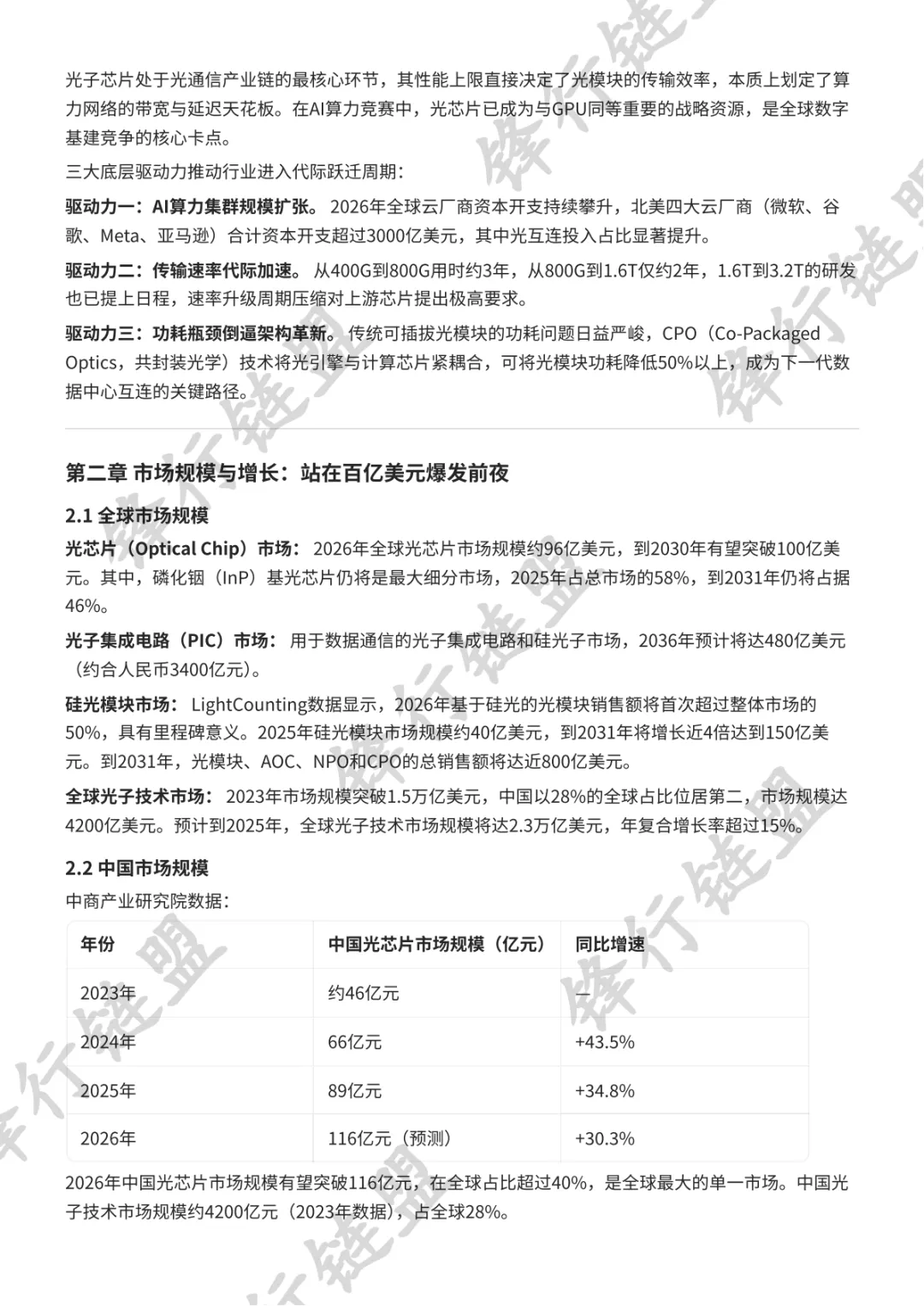

光子芯片处于光通信产业链的最核心环节，其性能上限直接决定了光模块的传输效率，本质上划定了算力网络的带宽与延迟天花板。在AI算力竞赛中，光芯片已成为与GPU同等重要的战略资源，是全球数字基建竞争的核心卡点。
三大底层驱动力推动行业进入代际跃迁周期：
驱动力一：AI算力集群规模扩张。 2026年全球云厂商资本开支持续攀升，北美四大云厂商（微软、谷歌、Meta、亚马逊）合计资本开支超过3000亿美元，其中光互连投入占比显著提升。
驱动力二：传输速率代际加速。 从400G到800G用时约3年，从800G到1.6T仅约2年，1.6T到3.2T的研发也已提上日程，速率升级周期压缩对上游芯片提出极高要求。
驱动力三：功耗瓶颈倒逼架构革新。 传统可插拔光模块的功耗问题日益严峻，CPO（Co-Packaged Optics，共封装光学）技术将光引擎与计算芯片紧耦合，可将光模块功耗降低50%以上，成为下一代数据中心互连的关键路径。
第二章 市场规模与增长：站在百亿美元爆发前夜
2.1 全球市场规模
光芯片（Optical Chip）市场： 2026年全球光芯片市场规模约96亿美元，到2030年有望突破100亿美元。其中，磷化铟（InP）基光芯片仍将是最大细分市场，2025年占总市场的58%，到2031年仍将占据46%。
光子集成电路（PIC）市场： 用于数据通信的光子集成电路和硅光子市场，2036年预计将达480亿美元（约合人民币3400亿元）。
硅光模块市场： LightCounting数据显示，2026年基于硅光的光模块销售额将首次超过整体市场的50%，具有里程碑意义。2025年硅光模块市场规模约40亿美元，到2031年将增长近4倍达到150亿美元。到2031年，光模块、AOC、NPO和CPO的总销售额将达近800亿美元。
全球光子技术市场： 2023年市场规模突破1.5万亿美元，中国以28%的全球占比位居第二，市场规模达4200亿美元。预计到2025年，全球光子技术市场规模将达2.3万亿美元，年复合增长率超过15%。
2.2 中国市场规模
中商产业研究院数据：
年份 | 中国光芯片市场规模（亿元） | 同比增速 |
2023年 | 约46亿元 | — |
2024年 | 66亿元 | +43.5% |
2025年 | 89亿元 | +34.8% |
2026年 | 116亿元（预测） | +30.3% |
2026年中国光芯片市场规模有望突破116亿元，在全球占比超过40%，是全球最大的单一市场。中国光子技术市场规模约4200亿元（2023年数据），占全球28%。

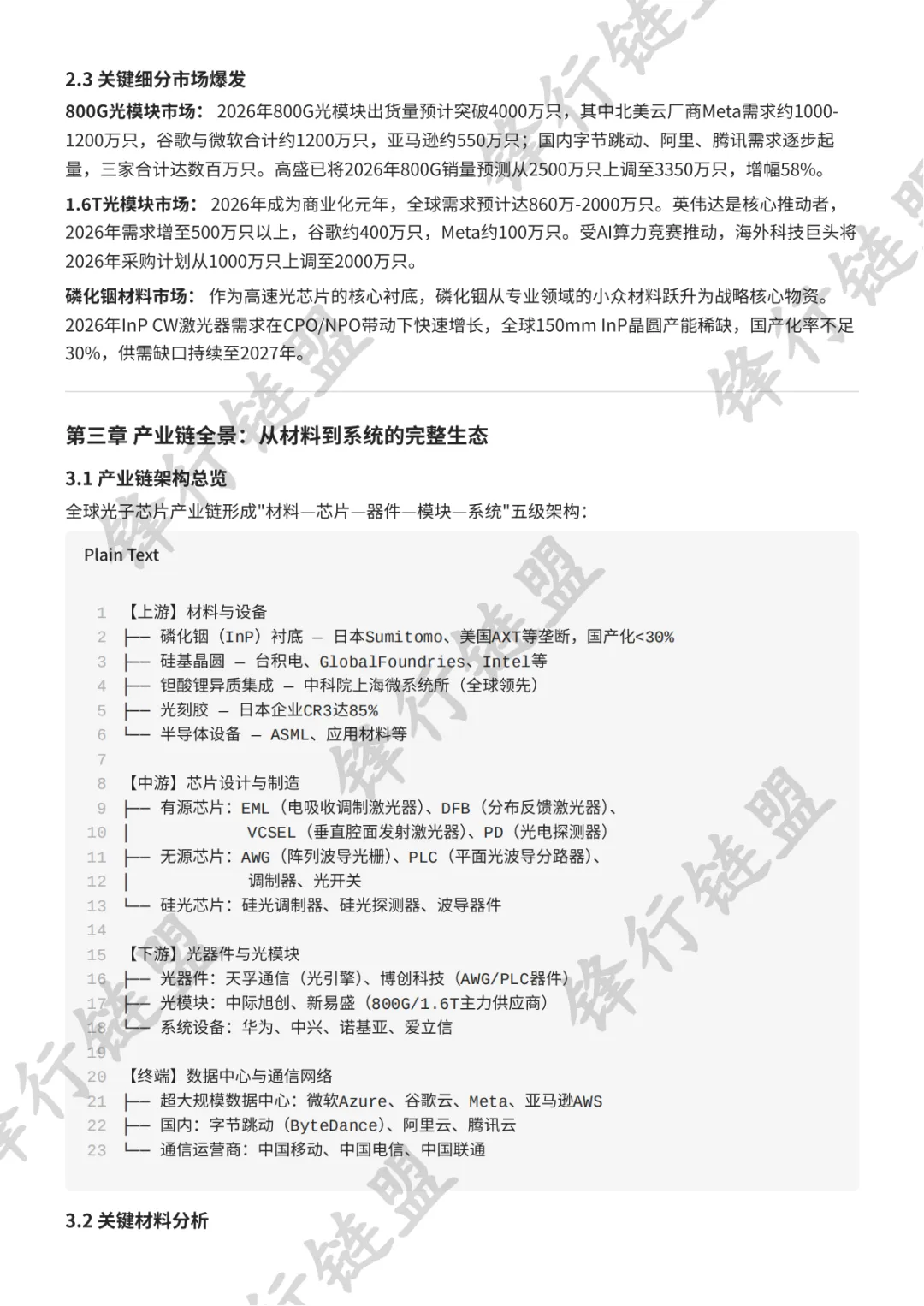

2.3 关键细分市场爆发
800G光模块市场： 2026年800G光模块出货量预计突破4000万只，其中北美云厂商Meta需求约1000-1200万只，谷歌与微软合计约1200万只，亚马逊约550万只；国内字节跳动、阿里、腾讯需求逐步起量，三家合计达数百万只。高盛已将2026年800G销量预测从2500万只上调至3350万只，增幅58%。
1.6T光模块市场： 2026年成为商业化元年，全球需求预计达860万-2000万只。英伟达是核心推动者，2026年需求增至500万只以上，谷歌约400万只，Meta约100万只。受AI算力竞赛推动，海外科技巨头将2026年采购计划从1000万只上调至2000万只。
磷化铟材料市场： 作为高速光芯片的核心衬底，磷化铟从专业领域的小众材料跃升为战略核心物资。2026年InP CW激光器需求在CPO/NPO带动下快速增长，全球150mm InP晶圆产能稀缺，国产化率不足30%，供需缺口持续至2027年。
第三章 产业链全景：从材料到系统的完整生态
3.1 产业链架构总览
全球光子芯片产业链形成"材料—芯片—器件—模块—系统"五级架构：
【上游】材料与设备├── 磷化铟（InP）衬底 — 日本Sumitomo、美国AXT等垄断，国产化<30%├── 硅基晶圆 — 台积电、GlobalFoundries、Intel等├── 钽酸锂异质集成 — 中科院上海微系统所（全球领先）├── 光刻胶 — 日本企业CR3达85%└── 半导体设备 — ASML、应用材料等【中游】芯片设计与制造├── 有源芯片：EML（电吸收调制激光器）、DFB（分布反馈激光器）、│ VCSEL（垂直腔面发射激光器）、PD（光电探测器）├── 无源芯片：AWG（阵列波导光栅）、PLC（平面光波导分路器）、│ 调制器、光开关└── 硅光芯片：硅光调制器、硅光探测器、波导器件【下游】光器件与光模块├── 光器件：天孚通信（光引擎）、博创科技（AWG/PLC器件）├── 光模块：中际旭创、新易盛（800G/1.6T主力供应商）└── 系统设备：华为、中兴、诺基亚、爱立信【终端】数据中心与通信网络├── 超大规模数据中心：微软Azure、谷歌云、Meta、亚马逊AWS├── 国内：字节跳动（ByteDance）、阿里云、腾讯云└── 通信运营商：中国移动、中国电信、中国联通3.2 关键材料分析

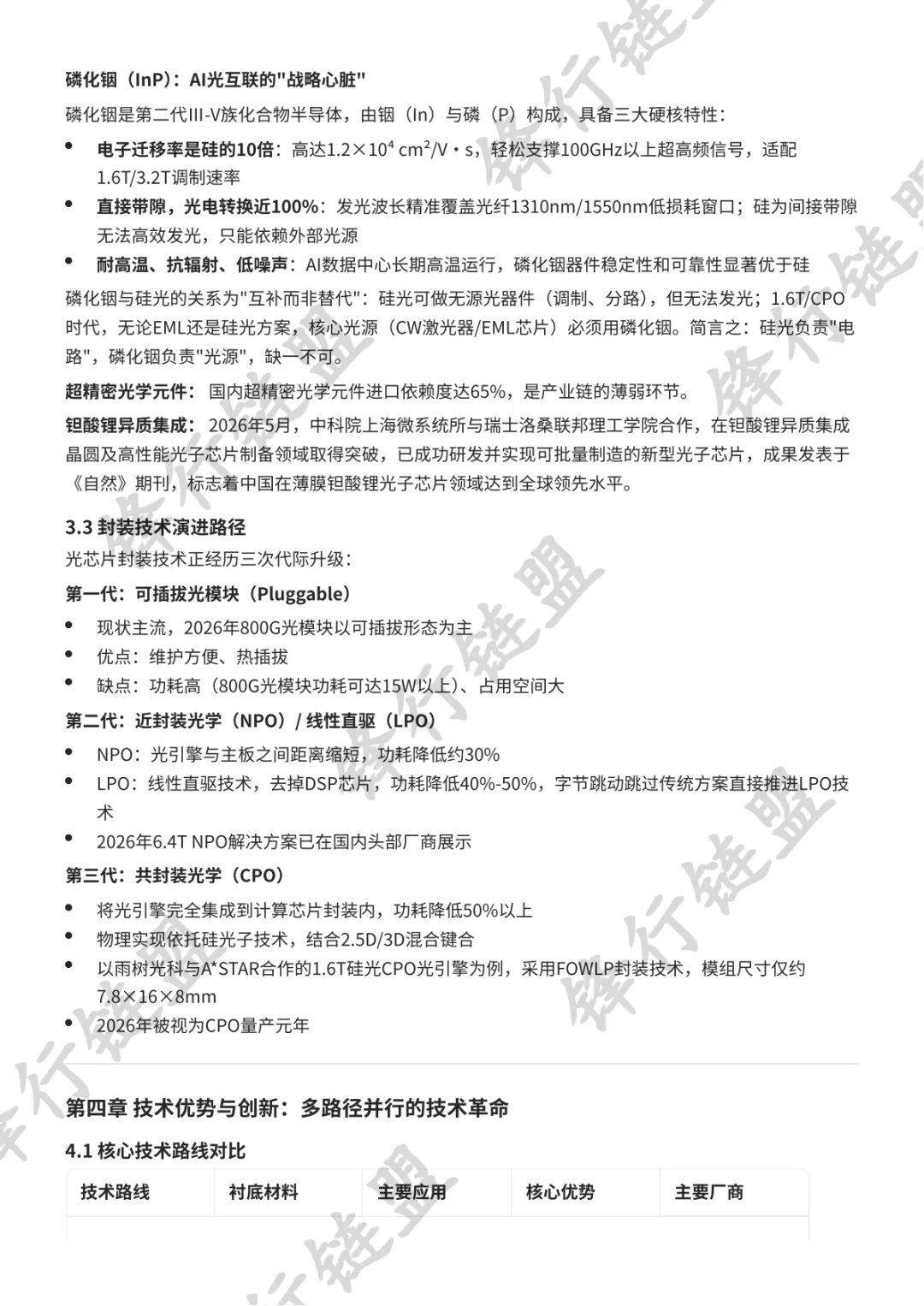

磷化铟（InP）：AI光互联的"战略心脏"
磷化铟是第二代Ⅲ-V族化合物半导体，由铟（In）与磷（P）构成，具备三大硬核特性：
- 电子迁移率是硅的10倍
：高达1.2×10⁴ cm²/V·s，轻松支撑100GHz以上超高频信号，适配1.6T/3.2T调制速率 - 直接带隙，光电转换近100%
：发光波长精准覆盖光纤1310nm/1550nm低损耗窗口；硅为间接带隙无法高效发光，只能依赖外部光源 - 耐高温、抗辐射、低噪声
：AI数据中心长期高温运行，磷化铟器件稳定性和可靠性显著优于硅
磷化铟与硅光的关系为"互补而非替代"：硅光可做无源光器件（调制、分路），但无法发光；1.6T/CPO时代，无论EML还是硅光方案，核心光源（CW激光器/EML芯片）必须用磷化铟。简言之：硅光负责"电路"，磷化铟负责"光源"，缺一不可。
超精密光学元件： 国内超精密光学元件进口依赖度达65%，是产业链的薄弱环节。
钽酸锂异质集成： 2026年5月，中科院上海微系统所与瑞士洛桑联邦理工学院合作，在钽酸锂异质集成晶圆及高性能光子芯片制备领域取得突破，已成功研发并实现可批量制造的新型光子芯片，成果发表于《自然》期刊，标志着中国在薄膜钽酸锂光子芯片领域达到全球领先水平。
3.3 封装技术演进路径
光芯片封装技术正经历三次代际升级：
第一代：可插拔光模块（Pluggable）
现状主流，2026年800G光模块以可插拔形态为主 优点：维护方便、热插拔 缺点：功耗高（800G光模块功耗可达15W以上）、占用空间大
第二代：近封装光学（NPO）/ 线性直驱（LPO）
NPO：光引擎与主板之间距离缩短，功耗降低约30% LPO：线性直驱技术，去掉DSP芯片，功耗降低40%-50%，字节跳动跳过传统方案直接推进LPO技术 2026年6.4T NPO解决方案已在国内头部厂商展示
第三代：共封装光学（CPO）
将光引擎完全集成到计算芯片封装内，功耗降低50%以上 物理实现依托硅光子技术，结合2.5D/3D混合键合 以雨树光科与A*STAR合作的1.6T硅光CPO光引擎为例，采用FOWLP封装技术，模组尺寸仅约7.8×16×8mm 2026年被视为CPO量产元年
