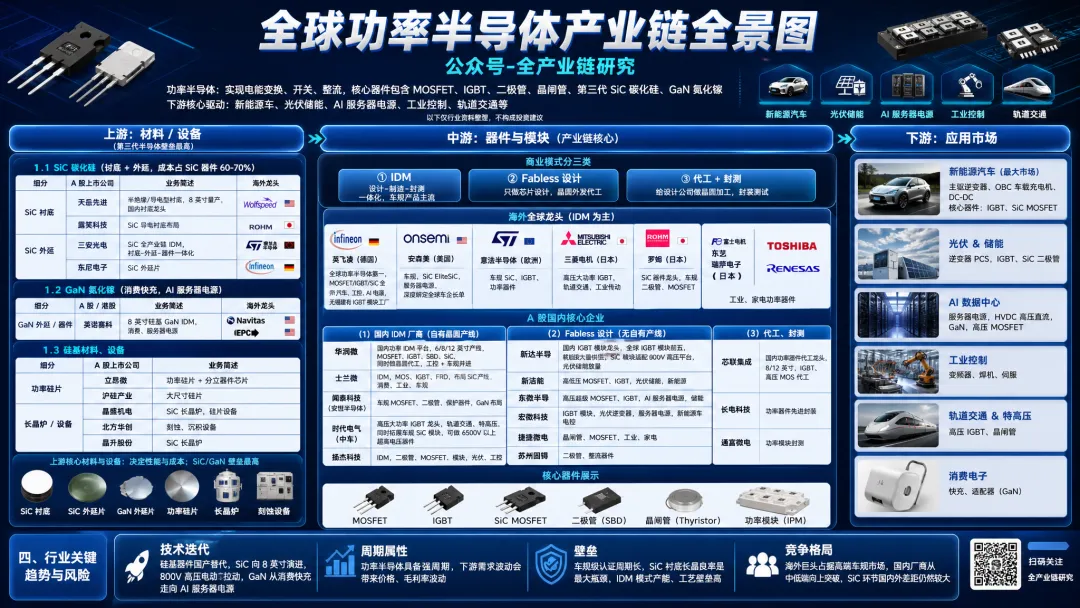

功率半导体行业分析及展望(附全球功率半导体全景图)1、AI算力需求驱动功率半导体价值提升 算力需求结构演变：当前产业界与学术界普遍存在大模型预训练阶段边际提升效率放缓的共识，单纯依靠数据“力大砖飞”的发展框架正面临瓶颈，但这并不意味着算力需求已到达节点，人工智能产业的算力消耗正从前训练向后训练阶段转移。后训练复杂度呈指数型增长，当前以GRPO、RLHF等为代表的对齐算法，算力占比从早期不足整体训练量的5%，升至前沿模型的30%甚至更高。后训练不再是预训练的附属环节，而是能够帮助大模型触及更高智能上限的核心环节。 算力需求新增驱动因素：海外市场对AI模型的安全合规要求、垂直领域应用对计算精度的要求正推高额外算力需求： 1）安全合规层面，红队对抗测试、内容过滤、价值观对齐等要求带来新增算力消耗； 2）垂直应用层面，AI在医疗、金融、科研等领域的落地，对计算精度提出更高要求，驱动系统在冗余设计上投入更多算力。当前谷歌、英伟达等头部厂商仍在持续迭代新一代芯片与互联技术，匹配持续增长的算力需求。 功率半导体需求传导逻辑：尽管大模型预训练的边际效率曲线趋于平缓，但若将视野扩展至后训练及推理侧就会发现，人工智能产业的算力需求向功率半导体行业的传导路径依然十分明确，具体路径为：机柜升级→功率增大→电压等级上升→功率半导体价值量提升，这一传导逻辑清晰确定性较强，将持续带动功率半导体行业的需求及价值量提升。 2、400V与800V供电架构价值量对比 ·高端AI机柜功耗拆分：以VR200NVL72机型MaxP配置为例，整机柜搭载72颗GPU，单颗GPU裸芯额定功耗2300瓦，叠加HBM及VRM损耗后单颗封装整体功耗约2500瓦；再叠加性能较Grace CPU翻倍后的单颗300-350瓦CPU功耗、36颗合计功耗14千瓦的NVLink交换芯片，以及网络、DPU、管理模块、电源转换损耗等，整机柜总功耗约220千瓦，其中GPU功耗占比75%，CPU仅占5%。功率大幅抬升导致机柜占地面积增加、铜线使用量上升，传统低压架构电流超出物理承载极限，向800伏架构转型成为必然趋势。800伏架构可减少两级电源转换，效率提升3%-5%，同时可兼容下一代Blackwell Ultra芯片功率攀升需求，预留充足电压余度；此外AI算力负载存在突发性，功率陡增需要储能缓冲备电，HVDC是适配该需求的核心方案。 3、传统400V供电架构分析 传统400伏AC架构为五级供电转换链路： 1） 从北美13.8千伏配电网接入，经传统铜绕组变压器降至415-480伏三相交流电，该环节仅基于电磁感应原理，无半导体含量，当前北美大功率变压器交期达4年以上，2019年以来价格上涨超50%，今年预计50%以上数据中心将因电气设备到货延迟面临项目延期； 2）三相交流配电环节，将415-480伏交流电送入机柜电源架，无功率半导体使用； 3）PSU电源供应单元采用N+1冗余设计，先完成功率因素矫正消除高次谐波，再将400伏直流电降为50伏直流输出，该环节PFC及DCDC原边采用碳化硅MOSFET，副边采用硅场效应管同步整流； 4）50伏直流液冷母线及电源配送模块； 5）VRM板载电源，实现12伏到0.7伏转换，是价值量最高的环节，采用多相交错架构，单颗GPU配置20-30个并联转换单元，核心供应商为MPS，该环节导通电阻为核心指标，采用成本仅为碳化硅/氮化镓1/5-1/10的硅基MOSFET。400伏架构每千瓦功率半导体价值量175元，整机柜总价值约3.8万美元，其中VRM占比64%约2.48万美元，PSU占比22%约8500美元，电源砖占比8%约3200美元，网络芯片占比不足5%。 3、两类架构功率半导体价值量差异显著： 总价值量对比：400伏架构整机柜功率半导体总价值约3.8万美元，800伏架构总价值约15万美元； 环节占比变化：800伏架构新增固态变压器（单机柜价值量约2.8万美元）、固态断路器（约4000美元）、DC-BBU（约6000美元）三类半导体品类，合计占总价值量的24%-26%；VRM环节占比从400伏的64%降至51%，约8万美元，电源砖约8000美元，DCDC电源架约1.8万美元； 第三代半导体增量：在GPU封装算力4倍增长的前提下，机柜功耗从220千瓦涨至不到3倍的600千瓦，供电转换级数降低2级，其中碳化硅单机柜价值量从6600元涨至4.6万元，涨幅约7倍；氮化镓首次在电源环节应用，价值量涨幅约42倍，是功率半导体赛道的核心边际增量。 4、功率半导体格局与国产替代机遇 ·全球行业发展历程与格局：功率半导体技术演变脉络清晰，1956年贝尔实验室发明晶闸管后，依次经历PJT、PTO、20世纪70年代MOS、80年代IGBT，再到当前第三代半导体碳化硅、氮化镓，每代技术均是前一代的延伸。行业核心壁垒不在于先进制程、IP或EDA，而在于工艺经验与设备的长期结合。20世纪末海外龙头经历分拆潮：英飞凌源自西门子1999年分拆上市，2020年完成相关收购，当前全球市占率约14%居行业第一；安森美源自摩托罗拉标准产品线1999年8月分拆，后续收购仙童功率部门强化产线；意法半导体为意法合资，长期深耕汽车、工业领域；德州仪器为自主起源企业，恩智浦源自飞利浦2006年独立，2015年收购摩托罗拉分拆的飞思卡尔部门。日本阵营走IDM模式深耕特定应用，三菱电机是高压大电流大功率模块代表，轨交、工业领域优势突出，IGBT销售额全球第二；富士电机IGBT销售额全球第三，同样深耕工业、轨交领域。当前全球行业CR10格局较为稳定，IDM模式下企业料号海量，单家可拥有上万料号，车规、工业领域客户认证周期长、标准严苛，IDM为重资产模式。 ·国内产业发展阶段梳理：国内功率半导体产业发展分为三个核心阶段：第一阶段为90年代末到2010年，中国入市后经济、工业体系腾飞带来庞大市场，欧美日厂商率先进入布局，英飞凌、仙童等在上海、无锡设立研发中心和封测产线，但仅转移产线环节，核心料号设计、IDM产线仍留在海外，2010年末中国成为全球最大功率半导体市场，海外大厂占42%市场份额，本土份额较低。第二阶段为2010年后，国内功率半导体产业化沿代工、设计分工路径展开，企业分为两大派系：一是908派，以华润微为代表，承接1989年中央设立的华晶公司908工程，走IDM路线，培育了大量优秀创业者；二是海归派，由曾任职于英飞凌、国际整流器公司、瑞萨等的海归人员创立，初期瞄准国内IGBT、白电代工领域。第三阶段为2019年初以来，伴随国内新能源汽车行业爆发，单车功率半导体成本占比上涨超40%，国内主导的车规认证周期缩短，供应链安全驱动国产功率半导体逐步定点、放量，设计厂向IDM转型，2020年车规级IGBT国产化率约20%，2024年已提升至50%以上。当前全球行业格局为一超多强，英飞凌占比仍较高，2024-2025年全球功率半导体市场规模增长不足10%，CR10略有下降，中小厂商份额有所提升。 ·国产替代前景展望：参考过往产业发展经验，功率半导体国产替代存在非线性加速机会： 1)韩国DRAM产业追赶日本的经验，三星将技术代差缩小至1-2年后，在DRAM衰退期切入PC厂商供应链，行业低谷期反周期投资实现反超； 2)国内LCD面板产业的发展经验，早年通过收购现代显示业务、反周期持续扩张LCD产能，在韩国厂商退出LCD赛道时承接全球份额，2022年国内LCD面板份额已超越韩国。由此可见技术演变存在非线性特征，功率半导体实现反超依赖技术路径变化。当前碳化硅技术已进入甜点区，当国内功率半导体企业技术代差缩小至1-2代后，叠加国内市场机制激活、本土企业大量布局、技术路径切换三重利好，将迎来供应链非线性加速阶段。未来无论是AI服务器带来的功率半导体价值量重塑的边际增量，还是广阔的国产替代空间，国内功率半导体企业都具备充足的发展机遇。
