电机转速卷到 20 万转，吸力参数对标有线机，续航做到一小时以上 —— 当核心参数的内卷逐渐触顶，吸尘器品牌的口碑分化，开始落到用户长期使用的细节体验上。其中最容易被忽视、却最容易引发差评的部件，就是软管。
一根不起眼的软管，既是风道气密性的关键节点，也是整机最高频的活动损耗件。北方用户反馈 “冬天硬挺易折，一弯就裂”，老用户感知 “用几年吸力骤降，拆开发现软管磨穿漏气”，这些看似细碎的体验问题，最终都会转化为品牌的售后运维压力与长期口碑损耗。
作为行业标杆，戴森的软管体系最具代表性：无线手持款全面采用 TPE 弹性体方案，有线圆筒款坚持 PVC 钢丝增强管路线。两条截然不同的技术路径，恰恰折射出整个吸尘器行业长期面临的 “性能、工艺、合规” 不可能三角 —— 标杆尚且只能在现有材料体系内做取舍，行业厂商更是普遍深陷材料选型的两难。
01
戴森软管体系深度拆解
戴森从未用一种材料覆盖全产品线，而是严格按照使用工况、受力特征、产品定位匹配材质。两套方案都经过了极致的工程优化，却也都带着材料本身无法根治的原生短板。
01
无线手持款：TPE 波纹软管

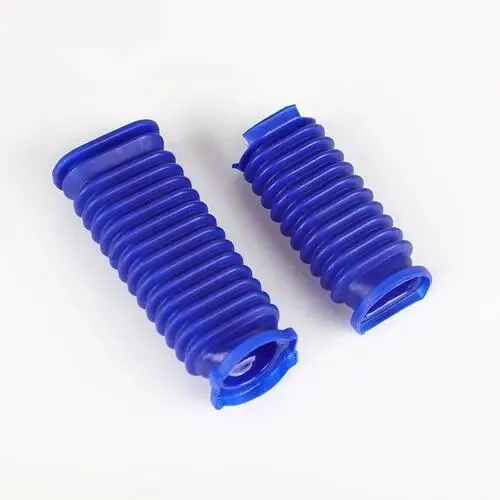

软绒滚筒吸头内部的蓝色短波纹管，是戴森无线机型最标志性的易损件，也是全球万向吸头软管的设计标杆。
结构与工况细节
这根长度仅 12-15cm 的短管，是整个风道系统受力最复杂的部件：采用双层共挤一体成型波纹结构，内层为 0.3mm 厚的光滑 PE 导流薄壁层，最大限度降低风阻与尘垢附着；外层为 TPE 材质的环状波纹支撑层，波纹节距约 4mm，两端接口处做波纹渐变加厚设计（从端部 0.8mm 平滑过渡到中部 0.5mm），用于缓释弯折应力。
它的核心使命，是支撑吸头实现±90° 俯仰、360° 水平旋转的万向贴地能力。用户每一次推拉、转向、贴边清洁，它都要伴随吸头完成反复弯折与扭转，属于典型的交变应力工况。失效过程呈现清晰的阶段性：长期弯折后波纹根部先出现应力发白，继而产生微裂纹，逐步扩展为表面龟裂，最终在高频弯折位置发生断裂。
材质选型的底层逻辑：为什么优先选 TPE 而非 PVC？
这不是成本导向的选择，而是工况倒逼的结果。行业内常规 PVC 软管的配方体系，通常以悬浮法聚氯乙烯树脂为主体，添加 30%~40% 增塑剂调节硬度，配合热稳定剂、润滑剂、加工助剂等共混挤出成型。这套成熟配方在静态、低弯折频次场景下表现稳定，但无法适配地刷软管的极端工况：
弯折半径限制：常规软质 PVC 的最小动态弯折半径是同硬度 TPE 的 1.5-2 倍，无法在吸头狭小的内部空间内实现大角度万向活动，强行弯折会快速出现应力发白、开裂；
回弹与重量局限：PVC 密度达 1.3-1.4g/cm³，远高于 TPE 的 0.9-1.1g/cm³，不符合无线机型轻量化诉求；且回弹响应速度慢，推拉过程中易出现管体塌陷、风道卡顿；
常温弯折寿命不足：TPE 常温弯折疲劳寿命是常规 PVC 配方的 2-3 倍，更适配地刷日均数十次的高频弯折工况。
戴森也绕不开的原生缺陷（全行业共性痛点）
即便做了渐变加厚、配方优化、应力缓释结构等多重工程设计，这根软管依然是整机寿命的短板，本质是材料本身的性能天花板：
应力集中失效，寿命天花板明确：90% 的断裂都集中在靠近吸头转轴端的第 3-5 圈波纹根部 —— 这里是弯折角度最大、应力最集中的位置。即便是戴森原装件，普通家庭每周 2-3 次清洁，有效寿命约 2-3 年；宠物家庭、每日高频使用场景下，寿命会缩短 30% 以上，属于设计层面的 “定期消耗件”；
耐负压与耐磨不足：TPE 模量偏低，高吸力模式下管壁会产生微形变，长期与家具边角、地面摩擦后，外壁易起毛、磨穿，出现隐性漏气，用户直观感知就是 “吸力越来越小”；
界面粘接难题：TPE 与吸头 ABS/PP 硬接口的二次注塑包胶，粘接强度存在天然上限，长期扭转拉扯后，接口处容易出现脱胶缝隙，是无线机型漏气投诉的高发点，且工艺良率难以进一步提升；
阻燃升级与弯折寿命的性能矛盾：通用级 TPE 阻燃等级有限，要达到 UL94 V-0 家电安全标准，需添加大量阻燃剂，这会直接劣化材料弹性与弯折疲劳性能 —— 阻燃等级提上去了，弯折寿命又降下来，始终无法兼得。
02
有线圆筒款：PVC 钢丝增强软管
DC 系列、Big Ball 等有线圆筒机型的主软管，是经典工业级设计思路，也是国内绝大多数有线吸尘器的通用方案。
结构与工况细节
采用三层共挤 + 镀铜钢丝预埋结构，行业通用内径为 32mm，戴森原装款管壁总厚度约 1.2mm：内层为 0.25mm 厚的高光洁度 PVC 面层，降低风阻与尘垢挂壁；中间为软质 PVC 基体，提供柔韧性；外层为波纹耐磨层，提升拖拽使用寿命；管壁内连续预埋直径 0.4mm 的镀铜钢丝螺旋骨架，螺距约 8mm。
这类软管长度通常在 5-8 米，使用场景以地面拖拽为主，核心诉求是耐负压、抗踩踏、耐磨损，适配 1500W 以上大功率电机的高真空工况。
材质选型逻辑：为什么大功率机型至今沿用 PVC 体系？
长尺寸软管若全面采用 TPE，不仅耐负压性能难以满足大功率工况要求，且大口径长管的挤出成型工艺控制难度显著提升。而 PVC 配方体系配合钢丝骨架，有三点不可替代的优势：
耐负压能力突出：PVC 本身刚性更强，配合钢丝螺旋骨架后，抗塌陷、抗碾压能力优异，普通踩踏后可快速回弹复原，完美适配大功率机型的高真空工况；
耐磨性能优异：PVC 的耐磨、耐刮擦性能优于通用 TPE，适合长期在地面拖拽、摩擦的使用场景，正常家庭使用管体磨穿的概率极低；
工艺成熟稳定：PVC 挤出、波纹成型、钢丝预埋工艺经过几十年工业化验证，良率高、一致性好，长管尺寸精度与气密性更易管控。
至今无解的行业通病
这是一套经过几十年验证的成熟方案，但短板同样突出，且常规配方微调几乎无法根治：
低温脆性是硬伤：常规增塑型 PVC 配方的脆化温度通常在 - 5℃~0℃，冬季北方地区放置在阳台、车库的吸尘器，管体邵氏硬度会飙升 40% 以上，弹性大幅丧失，此时稍大角度弯折，波纹根部就会出现应力开裂。行业数据显示，北方冬季 PVC 软管开裂投诉量是南方地区的 3-4 倍，每年 11 月 - 次年 2 月是售后高峰；
增塑剂迁移是核心失效模式：为实现柔性，常规 PVC 配方中需添加 30%-40% 的增塑剂，长期使用过程中，增塑剂会缓慢向表面迁移挥发。3-5 年后，管体硬度会上升 15-20 度，逐渐失去弹性，波纹处出现龟裂漏气；同时析出的增塑剂会使管身表面发黏，吸附灰尘形成难以清理的油垢，南方高温高湿环境下还容易滋生霉斑，用户体感极差；
重量与回弹体验差：PVC 密度大，5 米主软管重量通常在 800g 以上，且拉伸回弹率低，使用中容易打结、缠绕，收纳与操作手感远不如 TPE 软管；
环保合规的窘境：早期配方中常用的邻苯类增塑剂，已被欧盟 REACH、RoHS 及国内新国标严格限制。替换为 DOTP 等环保增塑剂后，材料的耐迁移性与力学稳定性往往进一步下降，反而会加速软管老化硬化，陷入 “环保达标但性能缩水” 的困境。
戴森的两条技术路线，本质上都是在现有材料体系内做 “取舍型优化”—— 用 TPE 换灵活性，就要接受寿命短板与工艺难题；用 PVC 换耐造性与工艺成熟度，就要接受低温差与老化快。没有任何一条路线，能同时解决 “性能、工艺、合规” 三大难题。这不是戴森的设计能力问题，是整个行业的材料天花板。
02
为什么全行业都被软管卡住？
01
隐形的体验短板，
地域差异拉低用户口碑
在家电售后统计中，吸尘器风道漏气相关投诉占整机质量投诉的 25% 左右，其中软管开裂、接口脱胶、老化硬化是三大核心诱因，仅次于电机与电池故障。
地域分化的体验落差：北方市场冬季低温开裂、南方市场高温老化析出，呈现明显的季节性、地域性特征。对于布局全国市场的品牌，南北用户的产品寿命与使用体验差异显著，极易形成口碑分化；
质保与口碑的两难：质保期内的软管返修，会显著增加品牌的售后服务压力；质保期外不提供更换支持，用户又会形成 “质量差、不耐用” 的认知，影响品牌复购与长期口碑；
第三方配件的口碑反噬：正因为原装软管寿命有限，第三方替换配件市场规模持续扩大。劣质回收料软管大量流通，不仅分流了品牌的耗材收益，还常因漏气、异味等问题被用户归咎于主机品牌，进一步反噬品牌形象。
02
中端市场的性能夹心困境，
高低端分层严重
对于主机厂而言，软管属于 “参数表看不见的体验项”，很难作为核心卖点直接传递给消费者，因此产品定位与材料选型高度绑定，直接导致了市场分层：
入门机型：采用基础 PVC 配方体系，工艺成熟易量产，但耐候、耐老化、弯折性能短板明显，产品品质与用户体验难以向上突破；
旗舰机型：采用 TPE 弹性体方案，使用体验优异，但材料适配工艺门槛高，且在耐负压、阻燃、耐磨损等场景存在先天局限，难以覆盖全品类机型；
主流市场空白：占销量主体的中端价位段，始终缺少一款性能均衡的材料方案 —— 既想提升产品耐用性与长期体验，又受限于现有材料体系的性能天花板，难以形成差异化的产品竞争力。
03
全球标准持续收紧，
老配方适配空间收窄
全球范围内，家电产品对有害物质、阻燃安全、回收利用的要求日趋严格，传统 PVC 软管配方正在面临系统性的合规升级压力：
增塑剂禁令持续扩围：欧盟 REACH 法规已将多种邻苯二甲酸酯列入 SVHC 高关注物质，限量要求低至 0.1%；国内 GB/T 20292-2019 家用吸尘器标准也对有害物质提出明确限值。依赖传统邻苯增塑剂的配方，已完全无法满足出口与高端市场要求；
阻燃与回收双重压力：大功率机型的电气安全标准不断提升，TPE、TPU 等弹性体要达到对应阻燃等级，需添加大量阻燃剂，不仅工艺控制难度上升，还会劣化材料的力学与耐老化性能；同时，欧盟 WEEE 指令等回收法规要求家电可回收利用率持续提升，交联型弹性体材料难以热塑回收再利用，长期面临合规风险；
出口合规风险加剧：很多厂商的出口订单，常因增塑剂不达标、阻燃等级不足被退运或要求整改，一次合规事故就可能造成订单交付风险与品牌信誉损失。
04
产品场景持续拓展，
传统材料性能触顶
吸尘器产品的持续进化，正在让传统材料的性能短板愈发凸显，老配方越来越跟不上新需求：
吸力升级倒逼耐负压提升：无线机型吸力持续向有线看齐，风道负压较 5 年前提升了 30% 以上，常规软管在高吸力下更容易出现管壁微形变、塌陷，导致实际吸力衰减；
场景延伸要求宽温域适配：车载清洁、阳台储物、户外使用等场景增多，要求软管在 - 20℃~60℃的宽温区间内保持性能稳定，这恰好是常规 PVC 配方的性能盲区；洗吸一体机型兴起，软管还要耐受水渍、清洁剂腐蚀，传统 PVC 遇水加速老化，TPE 长期泡水易脱胶，都有明显短板；
用户寿命预期提升：消费者对家电耐用性的要求越来越高，从 “能用 2 年” 升级为 “至少用 5 年”，而常规 PVC 配方与通用 TPE 的性能天花板已十分明显，单纯靠配方微调、结构优化已难以实现质的突破。
03
破局方向：
超高聚合度 PVC，能否打破性能困局？
面对行业痛点，材料行业一直在探索更均衡的解决方案：TPU 软管耐磨但低温性能一般、工艺门槛高；PVC-TPE 共混改性试图兼顾两者优势，但相容性难题始终难以彻底解决。而超高聚合度 PVC（HP-PVC）的技术路线，正在凭借其独特的分子结构特性，成为行业关注的焦点。
这类材料的核心逻辑，是通过大幅提升 PVC 树脂的聚合度与孔隙率，增强分子链缠结力与增塑剂结合能力，从本质上改善 PVC 的柔韧性、耐低温性与耐老化性 —— 不是靠增塑剂 “泡软”，而是从分子层面提升材料本身的弹性。
1. 宽温域耐弯折，
缩小南北地域体验差
常规 PVC 配方脆化温度在 - 5℃左右，冬季低温下快速变脆；而超高聚合度 PVC 凭借更长的分子链，低温下仍能保持链段运动能力。以 HRTP4000 为例，其脆化温度可低至 - 50℃以下，-30℃环境下仍可通过 8000 次 Bally Flex 弯折测试无破损，低温性能大幅缩小了与 TPE 的差距。应用在吸尘器软管上，可显著降低北方冬季低温开裂的返修率，缩小南北市场的体验差异，减少季节性售后波动。
2.高增塑剂结合力，
从分子层面延缓老化失效
常规 PVC 软管的核心失效模式是增塑剂迁移析出，最终硬化龟裂。而超高聚合度 PVC 的孔隙率更高，分子链与增塑剂的结合更牢固，容纳增塑剂的能力也更强。HRTP4000 的增塑剂吸收值远高于常规 PVC 树脂，在 158℃×168 小时热老化测试后，拉伸强度保持率仍达 98%，远高于常规配方水平。
这意味着，软管的有效使用寿命可大幅提升，长期使用不易变硬、龟裂、出油，既能提升用户口碑，也能降低品牌全生命周期的售后运维压力。
3. 力学与阻燃兼顾，
适配大功率与多场景需求

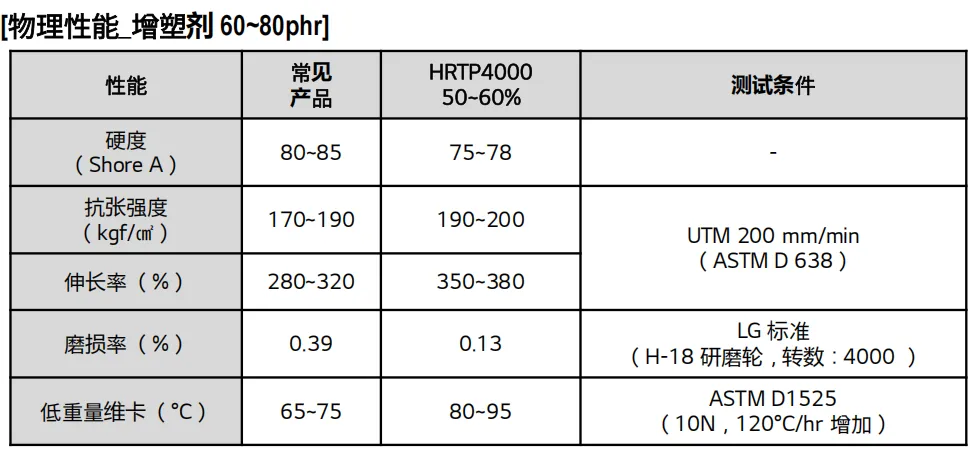

超高聚合度 PVC 的拉伸强度、抗撕裂性能均优于常规 PVC 配方，配合钢丝骨架后，在高负压工况下抗塌陷能力更强，弯折时风道截面损失更小，有利于维持整机吸力稳定性。
同时，PVC 本身具备本征阻燃属性，极限氧指数高于多数热塑性弹性体，无需大量添加阻燃剂即可满足家电安全标准，避免了 TPE“阻燃升级 = 性能下降” 的死循环，在安全性与使用性能之间取得了更好的平衡。
4. 工艺兼容性强，
产线切换门槛低
不同于 TPE、TPU 需要调整挤出工艺、更换配套设备，超高聚合度 PVC 可直接在传统 PVC 挤出、波纹成型生产线上加工，软管厂商无需额外投入专用设备改造，配方调整与产线切换的技术门槛低，可快速实现量产落地。
当然，这条技术路线并非万能。在极致回弹速度、超轻量化表现上，超高聚合度 PVC 与高端 TPE 仍有一定差距，更适合替代有线主软管、地刷替换软管、商用 / 工业吸尘器软管等场景，无法完全替代旗舰无线机型的地刷 TPE 软管。目前这类材料在门窗密封条、汽车内饰等领域已实现大规模商业化应用，在家电软管领域正处于快速验证推广阶段。
文章小结
吸尘器行业的竞争，早已从参数比拼进入体验比拼的深水区。软管这个 “参数表上看不见的部件”，恰恰是品牌做工、品质、长期主义的缩影。
戴森的两条路线，是过去材料体系下的最优解；而超高聚合度 PVC 等新材料的出现，给了行业第三种选择 —— 不用在 “成熟工艺” 和 “高端性能” 之间二选一，而是用基础材料的升级，实现全维度的均衡突破。
对于主机厂与软管厂商而言，谁先找到适配自身产品定位的材料方案，谁就能在耐用性、口碑、合规性上建立隐形壁垒。家电高端化的下半场，拼的从来不是营销噱头，而是基础材料与工艺的实打实升级。
电话丨13505740767
