四、售后诊断核心技术体系

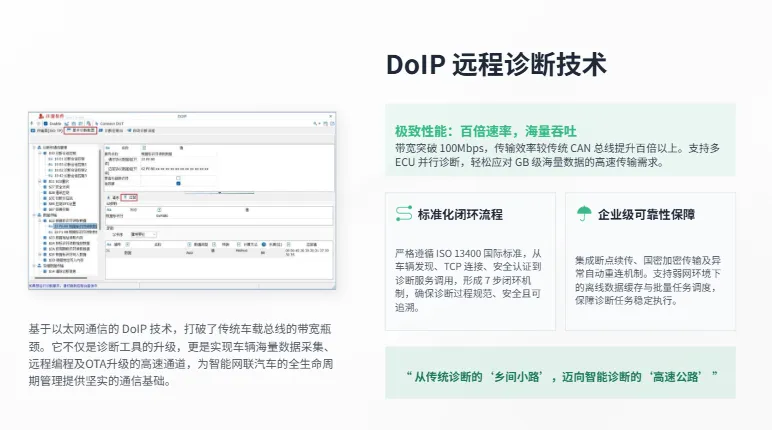

1、DoIP 远程诊断技术
相较于传统CAN诊断方案，DoIP远程诊断具备极致的传输性能，带宽可达100Mbps以上，传输速率提升百倍，可支持多ECU并行远程诊断与大容量数据高效传输。整套技术拥有标准化闭环业务流程，依次完成车辆发现、TCP连接建立、路由激活、安全认证、诊断服务调用、数据传输及会话持续保活。同时，方案针对实际应用场景做了多重专项优化，支持断点续传、数据压缩、加密传输、离线数据缓存、异常自动重连与批量任务调度，有效解决传统诊断传输慢、易中断、稳定性差等问题，大幅提升远程诊断的可靠性与效率。
DoIP可以理解为基于以太网搭建了Tester与车辆边缘节点进行通信的桥梁和规则！

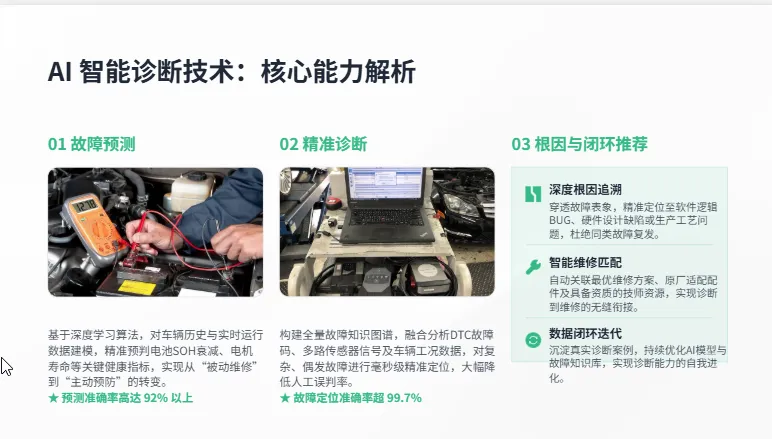

2、AI 智能诊断技术
如果说DoIP解决了"数据怎么传"的问题，AI智能诊断则解决"数据怎么看"的问题。传统诊断依赖技师经验逐条排查DTC（Diagnostic Trouble Code，诊断故障码），在面对现代车辆数百个ECU、数千个信号、复杂的跨域关联故障时，效率瓶颈明显。AI技术的引入，本质上是将诊断能力从"经验驱动"升级为"数据驱动"。
故障预测是AI诊断的前瞻性能力。通过LSTM（Long Short-Term Memory，长短期记忆网络）、CNN（卷积神经网络）、Transformer等时序和深度学习算法，系统对历史故障数据与实时运行状态进行联合建模，能够预测电池SOH（State of Health，健康状态）衰减趋势、电机轴承寿命、ECU硬件失效概率等关键指标，准确率可达92%以上。这种预测能力的价值在于将维修窗口从"故障发生后"前移到"故障发生前"，实现从被动响应到主动预防的范式转变。
精准诊断是AI的核心能力。传统DTC只能指示"某ECU报出某类故障"，但现代车辆的故障模式往往呈现一码多因（同一DTC对应多种可能根因）、多码一因（多个DTC由同一根因触发）、偶发故障（与特定工况、温度、振动条件相关）等复杂特征。AI系统通过构建故障知识图谱，将DTC、传感器信号、系统日志、运行工况、环境条件等多维信息进行关联分析，实现跨域、跨时间维度的故障定位，诊断准确率可超过99.7%。
根因分析进一步将诊断深度从"是什么故障"推进到"为什么出故障"。通过因果推理、关联分析、异常检测等方法，AI系统能够追溯到具体的软件BUG、设计缺陷、零部件批次问题或装配错误，为研发端的质量改进提供直接依据。
智能推荐则是诊断结果向维修执行的转化环节。系统根据诊断结论，自动匹配最优维修方案、所需配件型号、标准操作步骤、可用技师资源，将原本依赖高级技师经验的决策过程自动化，降低对个人经验的依赖，提升维修一致性和效率。
3、OTA 与远程修复技术
诊断的最终目的是修复。当AI系统定位到软件类故障后，OTA（Over-The-Air，空中下载技术）提供了无需到店、无需停车的远程修复能力，实现"诊断即修复"的闭环。
全流程远程管理涵盖软件升级的完整生命周期：软件包制作与签名→云端分发→灰度发布（按比例逐步推送，控制风险）→车端下载（支持断点续传）→安装前校验（完整性+签名验证）→A/B分区切换（新固件写入备用分区，验证通过后激活）→回滚保护（安装失败自动恢复上一稳定版本）。这套流程确保远程修复在"不影响车辆正常使用"的前提下完成。
无感修复是OTA修复的用户体验目标。针对软件BUG、参数偏差、配置错误等非硬件类故障，系统可在后台自动推送补丁、参数修正或配置优化，用户无需到店、甚至无需主动操作，车辆在停放或充电状态下自动完成修复，真正实现"故障无感消解"。
诊断—OTA融合是当前技术体系中最具价值的闭环模式：AI诊断发现故障→云端分析确认修复策略→生成定向修复包→OTA远程推送→车辆自动安装→安装后自动验证→验证结果回传云端。整个链路无需人工介入（或仅需用户确认），将故障发现到修复的时间从"预约—到店—检查—维修—取车"的数天压缩至分钟级。

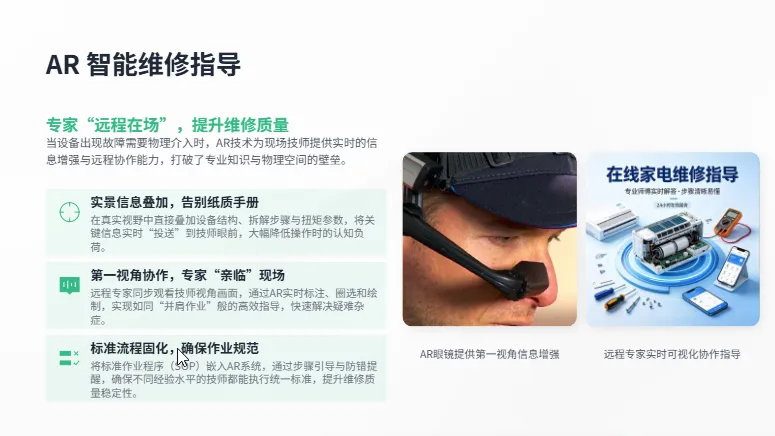

4、AR 智能维修指导
当故障需要物理维修（如零部件更换、线束检修）时，AR（Augmented Reality，增强现实）技术为现场技师提供实时的信息叠加和远程支持能力。
实景叠加是AR维修的核心体验：通过AR眼镜或手机摄像头，系统在当前视野中叠加维修步骤指引、部件位置标注、线路走向图示、扭矩规范等操作信息，技师无需反复翻阅维修手册，所有信息在操作现场实时呈现，显著降低认知负荷和操作错误率。
远程协助则将专家的"在场能力"虚拟化。当现场技师遇到疑难故障时，远程专家可通过AR画面实时观察车辆状态，在技师视野中进行标注、绘制、演示，实现"专家远程在场"的协作模式。这种能力对于分布式售后网络中的疑难问题处理尤为关键。
标准化作业是AR维修的系统性价值。通过将标准维修流程、操作规范、质量检查点固化到AR引导程序中，不同技术水平、不同地域的技师都能按照统一的高标准执行维修，降低对个人经验的依赖，提升维修质量的确定性。
5、诊断安全体系（PKI）
上述所有远程诊断、OTA修复、云端协同能力，都建立在一条核心前提之上：通信链路可信、操作方身份可验证、数据不可篡改。PKI（Public Key Infrastructure，公钥基础设施）正是整个诊断体系的信任根基。
三级证书架构是汽车诊断PKI的标准拓扑：OEM根证书（Root CA）→售后中级证书（Intermediate CA）→诊断仪/车辆终端证书（End-Entity Certificate）。这种分层架构既保证了信任链的完整性（所有终端证书均可追溯到OEM根证书），又支持灵活的生命周期管理（中级证书可按业务线、地域、供应商独立颁发和管理）。
双向认证确保通信双方的身份合法性：车辆验证诊断仪/云端的身份（防止非法设备接入车辆网络），诊断仪/云端验证车辆的身份（防止对仿冒车辆发送指令）。双向认证机制从根本上杜绝了中间人攻击和非法设备注入的风险。
传输加密采用TLS 1.3协议对DoIP通道和5G通信链路进行端到端加密，防止诊断数据在传输过程中被窃听、篡改或劫持。TLS 1.3相比前代版本，握手延迟更低、加密套件更安全，适合车载场景对实时性和安全性的双重需求。

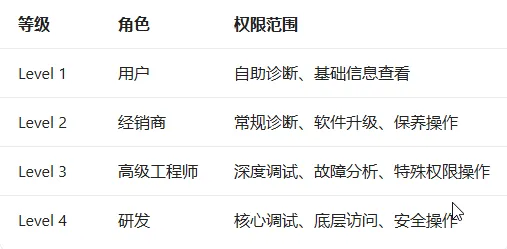

权限分级确保"对的人做对的事"，诊断操作按角色分为四个等级：
不同等级对应不同的证书权限和安全访问级别，确保高敏感度操作（如ECU底层刷写、安全密钥访问）仅对授权人员开放。
审计追溯为所有诊断操作建立不可篡改的日志记录，涵盖操作人员、目标车辆、操作时间、操作内容、操作结果等完整信息。审计日志不仅是安全事件的溯源依据，也是合规审查（如R155 CSMS要求）和质量追溯的基础。

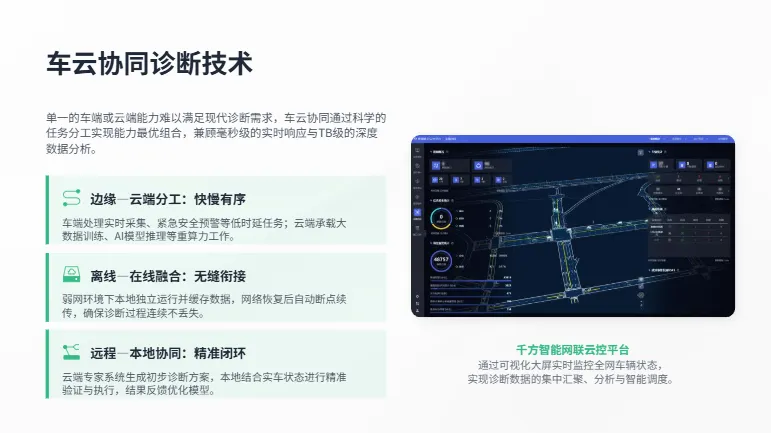

6、车云协同诊断技术
车云协同是前述所有技术的运行架构支撑。单一的车端或云端能力都无法满足现代诊断的完整需求——车端有实时性但算力有限，云端有算力但存在通信延迟。车云协同通过合理的任务分工，将两者能力最优组合。
边缘—云端分工是核心设计原则：边缘端（车载ECU/域控制器）负责实时数据采集、本地快速诊断（针对时延敏感的故障，如动力系统异常）、紧急安全处置；云端负责大规模数据分析、AI模型推理、复杂跨域故障处理、知识库更新与模型迭代。这种分工确保了"快的事在车上做，重的事在云上做"。
离线—在线融合面向车辆在网络覆盖不稳定场景下的实际工况。车辆在地库、隧道、偏远地区等无网络环境下，诊断系统仍然可以在本地运行，将采集数据缓存至本地存储；一旦恢复网络连接，缓存数据自动同步至云端，云端补充执行深度分析，并将结果下发车端。这种机制确保诊断能力不因网络状况而中断。
远程—本地协同是面向维修场景的操作模式：云端基于全局数据完成初步诊断和维修方案推荐，本地（4S店/维修站）基于实车状态执行精准维修并反馈结果。远程诊断降低了对现场技师经验的依赖，本地维修保证了操作的准确性和可控性，两者的协同既提升了诊断效率，也降低了维修成本。
五、售后诊断工具链与平台
诊断技术体系的落地，最终依赖于一套覆盖"车端—本地—云端—用户端"的完整工具链与平台。从车载诊断固件到售后诊断仪，从云端AI引擎到用户手机APP，每个环节的工具能力决定了诊断链条的完整性和效率。以下按工具部署位置和功能层级，逐层展开各核心工具的组成、能力要求与协同关系。

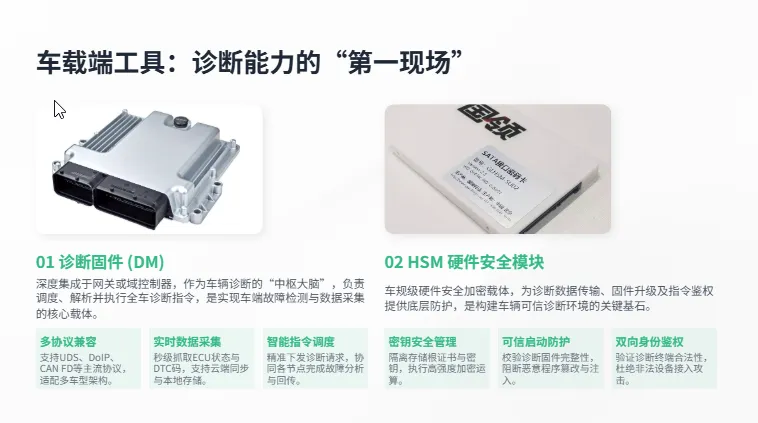

1、车载端工具——诊断能力的"第一现场"
车载端是所有诊断行为的起点。车辆自身搭载的诊断能力，决定了远程诊断能否被触发、本地诊断能否在离线状态下运行、以及安全机制能否抵御非法接入。
诊断固件（Diagnostic Manager，DM） 是车载诊断能力的软件核心，通常集成于网关或域控制器中，负责车辆端全部诊断相关功能的调度与执行。其核心能力包括：
协议支持实现UDS（Unified Diagnostic Services，统一诊断服务）协议栈和DoIP（Diagnostics over Internet Protocol，基于互联网协议的诊断）协议栈，同时向下兼容CAN、CAN FD、LIN等车载总线协议，确保对全车ECU的诊断可达性
数据采集实时采集ECU状态、传感器信号、DTC（Diagnostic Trouble Code，诊断故障码）、运行工况等诊断相关数据，支持云端上报和本地存储两种模式。诊断固件的设计质量直接影响远程诊断的响应速度和本地诊断的可靠性，是"车—云—仪"三角协同中的关键节点。
HSM硬件安全模块（Hardware Security Module）为诊断固件提供底层硬件级安全保障，通常集成在SoC（System on Chip，系统级芯片）内部或以独立安全芯片形式存在。其核心职能包括：
-> 证书存储—安全存储OEM颁发的终端证书和密钥对，证书以加密形式写入安全区域，外部无法读取或提取;
-> 加密运算—执行对称加密（AES-128/256）、非对称加密（RSA-2048/ECC-256）、哈希运算（SHA-256）等密码学操作，为诊断通信提供加密和签名验签能力;
-> 安全启动—在ECU上电时执行Secure Boot流程，验证Bootloader和Application的固件签名，防止恶意固件被加载执行;
-> 访问控制—基于证书权限等级，控制不同诊断仪/诊断角色对ECU功能的访问深度
HSM是诊断安全体系（PKI）在车端的物理载体，其安全等级直接决定了整个诊断链路"可信根"的可靠程度。

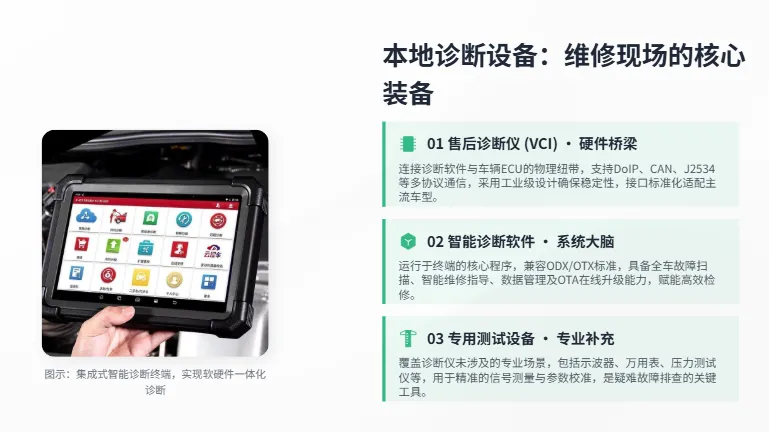

2、本地诊断设备——维修现场的核心装备
当车辆需要到店维修时，本地诊断设备是维修技师的主要工具。与车载端工具的"嵌入式、轻量级"定位不同，本地设备追求的是"全功能、高精度、强扩展"，覆盖从常规保养到深度排故的全场景需求。
售后诊断仪（VCI，Vehicle Communication Interface，车辆通信接口） 是本地诊断的硬件核心，其定位是连接诊断软件与车辆ECU的物理桥梁。关键能力要求包括：
-> 多协议支持—同时支持DoIP、CAN、CAN FD、LIN等主流车载通信协议，确保对不同年款、不同架构车辆的诊断覆盖
-> J2534标准兼容—符合SAE J2534 Pass-Thru（直通）标准，使第三方诊断软件能够通过统一的硬件接口访问不同品牌的车辆，降低设备碎片化成本
-> 工业级设计—满足维修车间的实际使用环境——抗电磁干扰、耐高低温、防跌落防油污，确保在恶劣工况下的稳定运行
-> 接口标准化—标准OBD-II物理接口（或专用适配器），支持快速换车和跨车型诊断
VCI的硬件能力决定了诊断软件的"天花板"——再先进的诊断算法，如果通信不稳定、协议不完整，也无法发挥其效果。诊断软件是本地诊断的"大脑"，运行在诊断仪主机或笔记本电脑上，通过VCI与车辆建立诊断连接。其核心能力包括：
-> ODX/OTX兼容—支持ODX（Open Diagnostic Data Exchange，开放诊断数据交换）格式的车型诊断描述文件，实现诊断流程的标准化和数据的一致性；支持OTX（Open Test sequence eXchange，开放测试序列交换）格式的执行序列描述，使诊断逻辑可跨平台复用
-> 故障扫描—对全车ECU进行DTC扫描，呈现故障码分布、冻结帧数据、故障发生条件等信息，帮助技师快速锁定故障范围
-> 维修指导—将诊断结果与维修手册关联，自动推荐故障排查步骤、拆装指引、扭矩参数等操作信息，降低对个人经验的依赖
-> 数据管理—管理诊断过程中的采集数据、日志记录、维修记录，支持数据导出和云端同步，为后续的质量追溯和统计分析提供基础
-> OTA功能—支持通过本地诊断仪触发和执行ECU固件升级，作为云端OTA的补充通道（适用于网络不可用或需要稳定高速连接的场景）
AR设备（AR眼镜、工业平板）为维修现场提供增强现实的维修指导能力（详见第四章"AR智能维修指导"部分），通过实景叠加和远程专家协作，提升现场维修的准确性和效率。

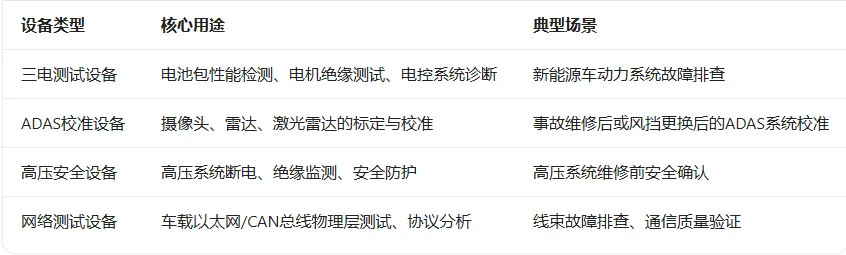

专用测试设备覆盖诊断仪无法覆盖的专业测量和校准场景，是诊断工具链的"专业补充"：
专用测试设备的配置水平，直接反映了维修站在特定技术领域的服务能力覆盖范围。

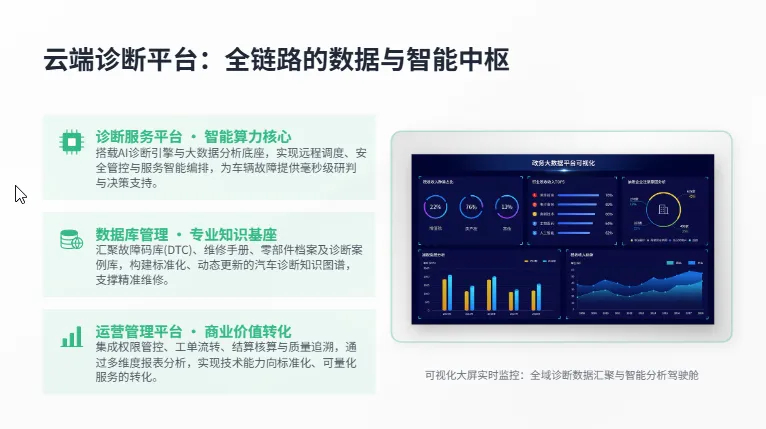

3、云端诊断平台——全链路的数据与智能中枢
云端诊断平台是整个诊断体系的"大脑"，汇聚车端上报数据、本地维修数据、云端分析结果，为诊断决策、服务调度和运营管理提供统一的智能支撑。
诊断服务平台是云端的技术核心，其功能模块包括：
-> AI诊断引擎—运行故障预测模型、精准诊断模型、根因分析模型，接收车端或诊断仪上报的故障数据，执行智能化分析并输出诊断结论和维修建议
-> 大数据分析—对海量车辆运行数据、历史故障数据、维修记录进行关联分析和趋势挖掘，支撑质量改进、召回决策、预测性维护策略等上层应用
-> 远程调度—管理远程诊断任务的排队、分发和执行调度，支持单车紧急诊断和车队批量诊断两种模式
-> 安全管理—管理云端与车端/诊断仪之间的认证授权、证书分发、通信加密，确保远程诊断通道的安全性
-> 服务编排—通过微服务架构或工作流引擎，将诊断能力（如故障扫描、AI分析、OTA推送、工单生成等）编排为可灵活组合的服务流程，适应不同场景的定制化需求

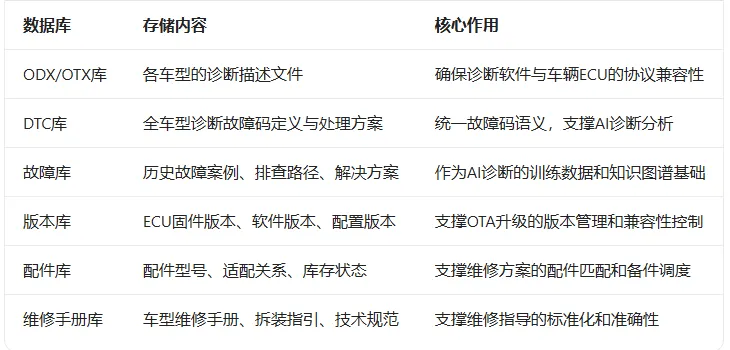

数据库管理为诊断服务平台提供完整的数据支撑，维护多类专业数据库：
数据库的完整性和时效性，直接决定了AI诊断引擎的分析能力和维修指导的准确性。运营管理平台面向售后业务管理，提供从工单创建到服务完成的全流程数字化管理：
-> 权限管理—基于角色的权限控制（对应诊断安全体系中的Level 1-4分级），确保不同角色只能访问其权限范围内的功能
-> 工单管理—诊断工单的创建、分配、跟踪、关闭，支持自动派单和手动调度
-> 结算管理—维修费用的计算、核对、结算，与经销商财务系统对接
-> 质量管理—维修质量的统计分析、返修率追踪、满意度调查
-> 报表与统计分析—故障率分析、车型质量排名、区域故障分布、技师效率统计等，为管理决策提供数据依据
运营管理平台将诊断能力与商业运营打通，使技术能力转化为可量化、可管理、可优化的服务能力。

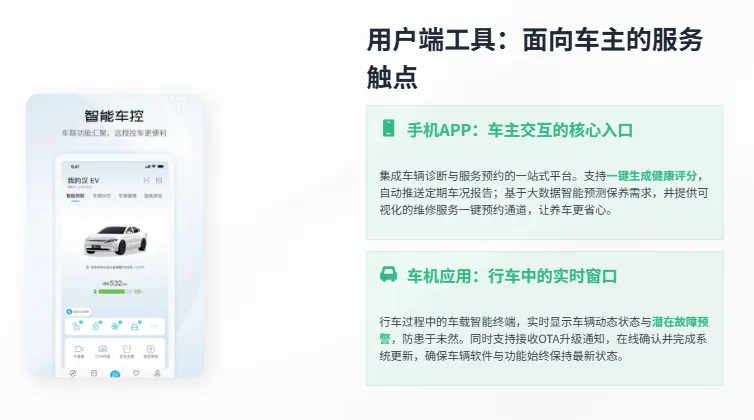

4、用户端工具——面向车主的服务触点
用户端工具是诊断体系与车主之间的直接接口，将原本"专业、复杂"的诊断能力以"简单、易用"的方式呈现给终端用户。手机APP是车主与车辆诊断交互的主要入口，其核心功能包括：
-> 一键诊断—用户点击即可完成全车健康检查，以直观的"健康评分"或"异常项列表"形式呈现结果，无需理解底层技术细节
-> 远程服务—远程控制车辆（如远程解锁、远程空调、远程寻车），部分功能依赖云端与车端的协同实现
-> 健康报告—定期生成车辆健康评估报告，包含关键系统状态、异常趋势、保养建议等，帮助用户了解车辆状况
-> 保养提醒—基于车辆实际运行数据（而非简单的里程/时间周期），智能推送保养提醒，提升保养的及时性和合理性
-> 服务预约—基于诊断结果，自动推荐就近服务网点、可预约时段，一键完成维修预约，缩短服务链路
车机应用是车辆在行驶过程中的诊断信息呈现窗口，其核心功能包括：
-> 车载诊断—在车机屏幕上实时展示车辆状态、故障信息、系统告警，使驾驶员能够第一时间了解车辆异常
-> 故障预警—基于车端AI模型，在故障实际发生前向驾驶员发出预警（如"电池健康度下降，建议尽快检测"），预留处理窗口
-> 远程控制—通过车机进行车辆设置、功能开关、账户管理等操作
-> 软件更新—在车机端接收OTA升级通知、查看更新内容、确认升级执行，是OTA修复流程的用户交互环节
用户端工具的价值在于将诊断能力"平民化"——让不具备专业技术背景的车主也能感知车辆状态、参与维修决策、享受智能化服务，从而将售后诊断从"专业工具"扩展为"用户体验"的一部分。

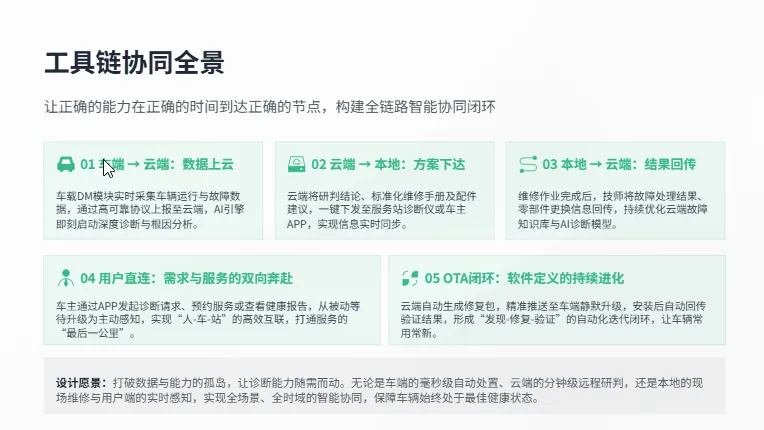

5、工具链协同全景
上述四层工具并非各自独立运作，而是通过标准化的接口和协议形成协同闭环：
-> 车端→云端：车载DM定期或在故障触发时上报诊断数据至云端平台，云端AI引擎执行深度分析
-> 云端→本地：云端将诊断结论、维修方案下发至本地诊断仪或用户APP，指导现场维修
-> 本地→云端：维修完成后，本地诊断仪将维修结果回传云端，更新故障库和维修知识库
-> 用户→本地/云端：用户通过APP发起诊断请求或预约服务，云端调度最近的资源完成服务
-> OTA闭环：云端生成修复包→通过DoIP或本地VCI推送至车端→车端验证安装→结果回传云端
整个工具链的设计目标是让正确的诊断能力，在正确的时间，到达正确的执行节点——无论是车端的自动处置、云端的远程分析、本地的现场维修，还是用户端的自主感知。

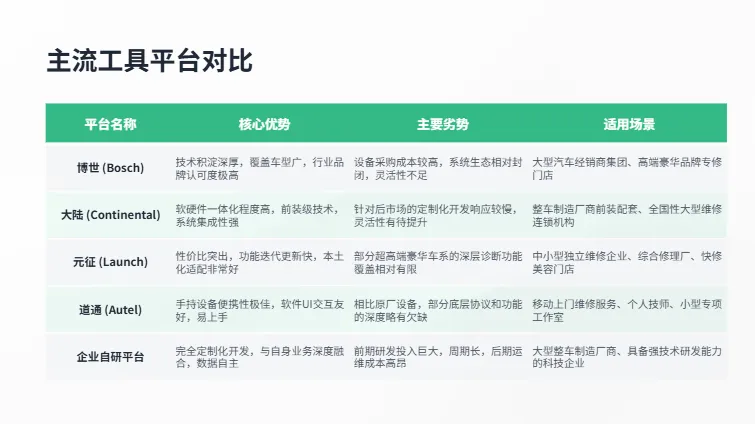

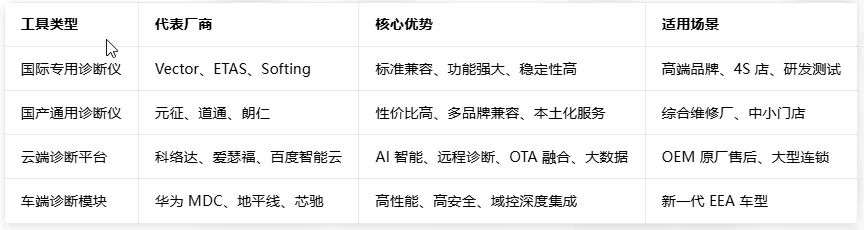

2、主流工具平台对比
