AI 机架走向数百千瓦乃至兆瓦级之后，升高供电电压几乎是最直观的选择。电压提高，电流下降，线缆、母排和铜耗压力随之减轻。单看这条逻辑，800VDC 似乎只是把成熟的高压直流技术送进数据中心。
但电压升上去以后，原来被 48V/54V 系统掩盖的工程问题会一起浮出水面：短路电流由谁提供，健康母线会不会向故障点反灌，支路能否在亚毫秒尺度内完成选择性隔离，整座设施的 Y 电容如何管理，机架输入要承受多大的暂态电压，储能和整流器又该按什么顺序协同启动。
OCP 数据中心设施（DCF）Power Distribution 子项目正在把这些问题纳入同一套架构。2026 年 7 月披露的白皮书 V1.1 草案约 250 页，由约 100 名工作流负责人和活跃贡献者参与。相比 3 月发布的 V1.0，新版本不再停留在直流供电的效率与电压选择，而是把冗余、保护、接地、机架接口、控制、EMC 和标准一起推到台前。
这说明 800VDC 的讨论正在换挡。电压等级只是入口，系统如何安全地运行才是正文。
从 54V 的电流约束走向 800V 母线
传统 48V/54V 机架供电依靠较低电压换取触电安全和成熟生态，但功率继续上升后，电流会迅速成为硬约束。以 54V 计算，200kW 机架的直流电流已接近 3.7kA；如果机架功率提升到 500kW，理论电流将超过 9kA。即便通过多路并联分担，连接器、铜排、空间、热管理和维护复杂度也很难继续按原方式扩展。
OCP 的路线是把更高电压送入机架，再决定在哪一级降压。目前出现两种主要结构。
一种是在机架内设置 DC/DC Power Shelf，把 800V 转为 54V，再由 54V 母线向计算节点供电。这种方案保留了既有低压机架生态，改造路径相对平滑，但 54V 母线仍然存在载流能力上限。
另一种是通过机架 PDB 和 800V 垂直母排，把高压直接分配到服务器或计算托盘附近，再转换到 48V、12V、6V 以及芯片所需的更低电压。它减少了大电流在机架内的传输距离，也把高压连接、热插拔和故障隔离责任推进到计算设备侧。

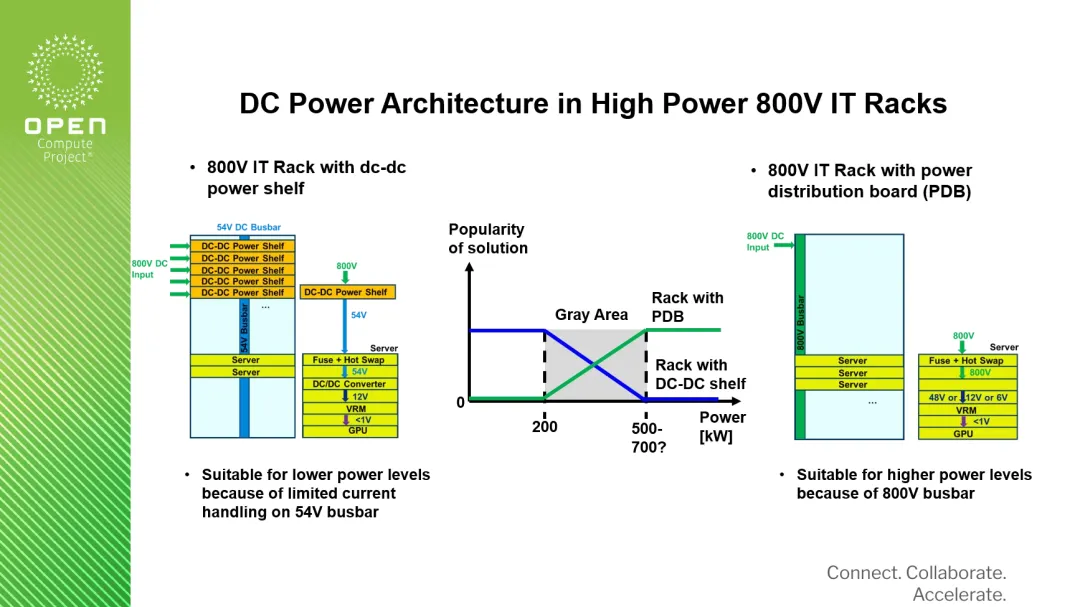

OCP 的示意图把约 200kW 以下区域偏向 DC/DC Power Shelf，把约 500-700kW 以上区域偏向 PDB，中间保留一段灰色区间。这个图不能当作已经确定的标准门槛，图中上界本身仍带问号，但它反映了一个清晰的工程取舍：随着机架功率提高，54V 不会立刻消失，却更可能从主配电母线退到靠近负载的局部电压层级。
这一变化会重新划分产品边界。机架 PDB、800V 母排、高压连接器、直流熔断器和固态断路器不再只是配电附件；服务器输入侧的 EMI 滤波、热插拔控制器、预充电和隔离 DC/DC，也开始成为整机可靠性的一部分。
短路发生后，健康支路也可能被拖垮
交流系统的保护经验很难原样搬到电力电子化的直流系统。故障电流不再主要由电网阻抗和旋转电机决定，而是同时受到直流母线电容、整流器控制、BESS、负载侧电容以及相邻支路回馈的影响。
OCP 给出的参考仿真包含 4MW AC 电源、4MW DC/DC BESS 变换器、4 个 100kW 机架和 4 个分布式 100kW BESS。在这一特定条件下，故障初期峰值约为 92kA。这个数字不能泛化为所有 800V 数据中心的典型短路电流，却足以说明直流保护面对的是微秒到毫秒尺度的高能量暂态。

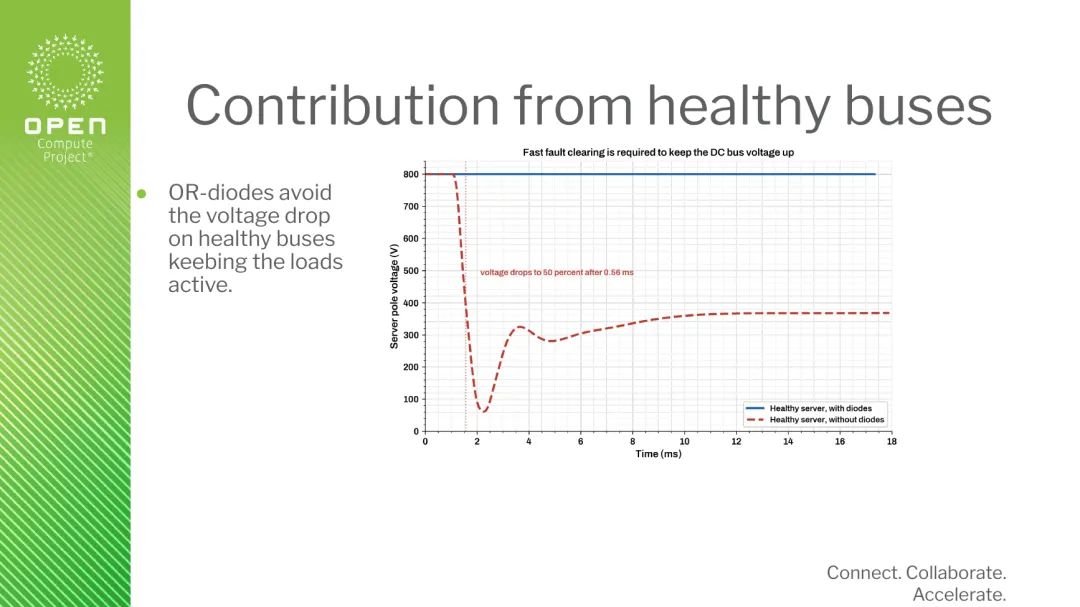

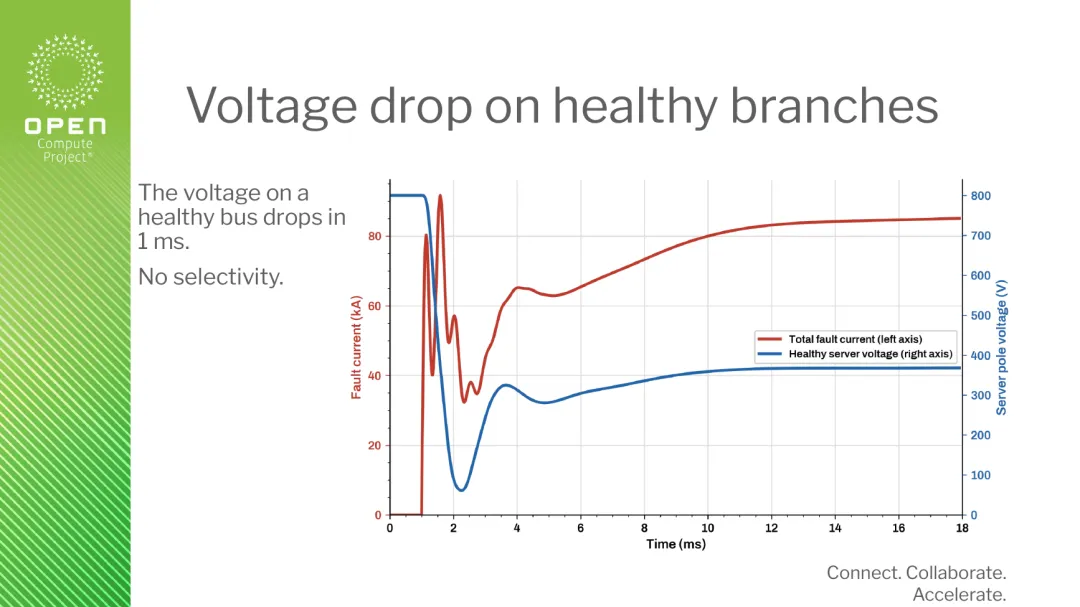

更棘手的问题发生在故障支路之外。相邻健康母线及分布式储能可能向故障点反灌，使健康支路电压在约 1ms 内大幅下跌。如果保护缺少方向性和选择性，局部短路就可能扩大成多条母线的电压塌陷。
OCP 讨论了两类阻断路径。OR 二极管可以阻止健康支路反向馈电，结构直接，但会带来导通损耗、散热和器件冗余问题。另一条路径是配置带方向保护的固态断路器（SSCB），利用高速检测和半导体开断能力隔离故障。后者效率和可控性更高，也要求电流方向识别、通信、控制电源和失效安全策略同时成立。
白皮书 V1.1 因此重新组织了保护章节，把固态、半导体混合断路器和高级 e-fuse 的响应回路列为重点，并明确讨论保护器件对接地方式的依赖。对系统集成商而言，选一个额定电流足够大的断路器远远不够，还要回答它能否区分本支路故障和邻近支路反灌，能否与上级馈线协调，以及开断后的能量由谁吸收。
冗余容量只有配合选择性保护才有意义
AI 数据中心习惯用 N+1、2N 或多路 PSU 提升可用性，但直流架构中，冗余容量与故障隔离必须作为同一个问题设计。
OCP 展示的 4-to-make-3 架构在正常状态下由 4 路 PSU 各承担 75% 额定功率。当一条支路故障且保护协调正确时，支路保护动作，上级馈线保持，其余 3 路 PSU 提升到 100% 额定功率维持负载。若保护不协调，支路和馈线可能同时跳闸，虽然其他母线仍能继续供电，但受影响范围和恢复复杂度都会增加。
这类架构把 SSCB、e-fuse、控制器和故障记录设备推到了可用性链路的中心。冗余不再只是多装一套电源，而是要求每一层知道故障在哪里、该断开谁、其余支路如何重新分配功率，以及什么条件下允许重新上电。
这也解释了为什么 V1.1 同时扩展了可靠性统计和动态冗余内容。白皮书开始用 MTBF、MTTR 和不同“make”组合讨论 99.9999% 可用性目标，并把备用电源和发电资源放置纳入系统架构。高可用性正在从设备数量问题转向故障边界与恢复时间问题。
浮地系统的 Y 电容会随规模累积
800VDC 进入大规模数据中心后，接地方式不能只按单台设备判断。
IT 系统可以在第一次接地故障时维持运行，这对连续供电有吸引力。但设施内整流器、DC/DC、EMI 滤波器和服务器电源都可能通过 Y 电容连接到保护地。规模扩大后，这些电容并联累积，人体接触时可能承受全设施电容储能的放电。

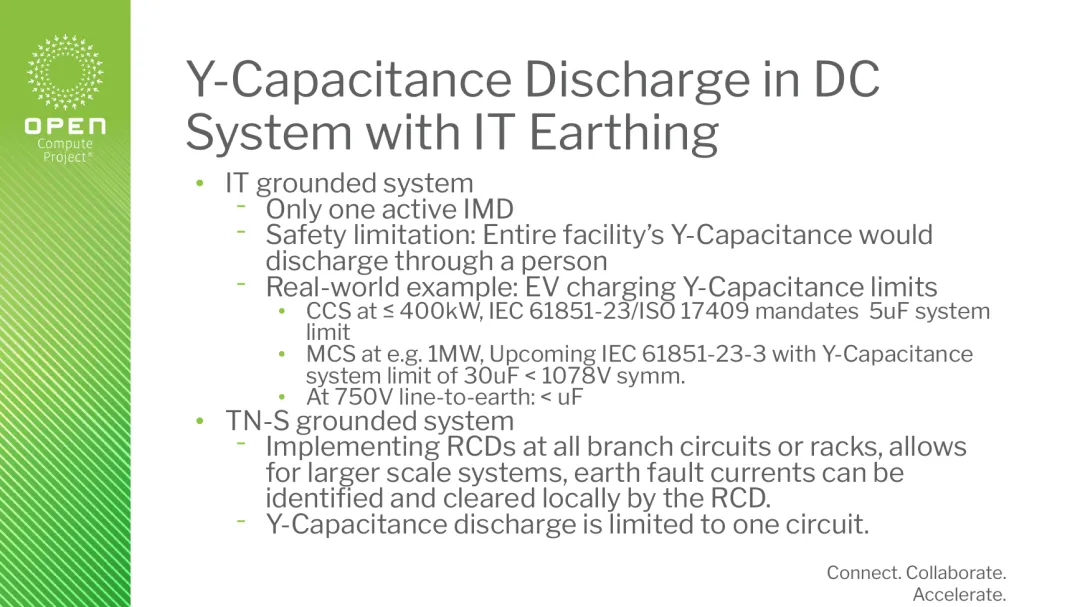

OCP 借用电动汽车充电标准中的 Y 电容限值说明这一约束：材料列出 CCS 场景 5μF 的系统限值，以及 MCS 场景在特定电压条件下 30μF 的系统限值。这里的标准条款和适用电压仍需要逐条核对，但问题本身很明确：大型设施不能把单机可接受的泄漏与放电水平简单相加。
V1.1 因而强化了 TN-S 方案的讨论。通过在分支或机架级配置 RCD，接地故障可以被局部识别和清除，Y 电容放电也被限制在单个回路。白皮书还引入 System Referencing Device（SRD），用于在管理瞬态的同时避免持续直流偏置引起腐蚀。

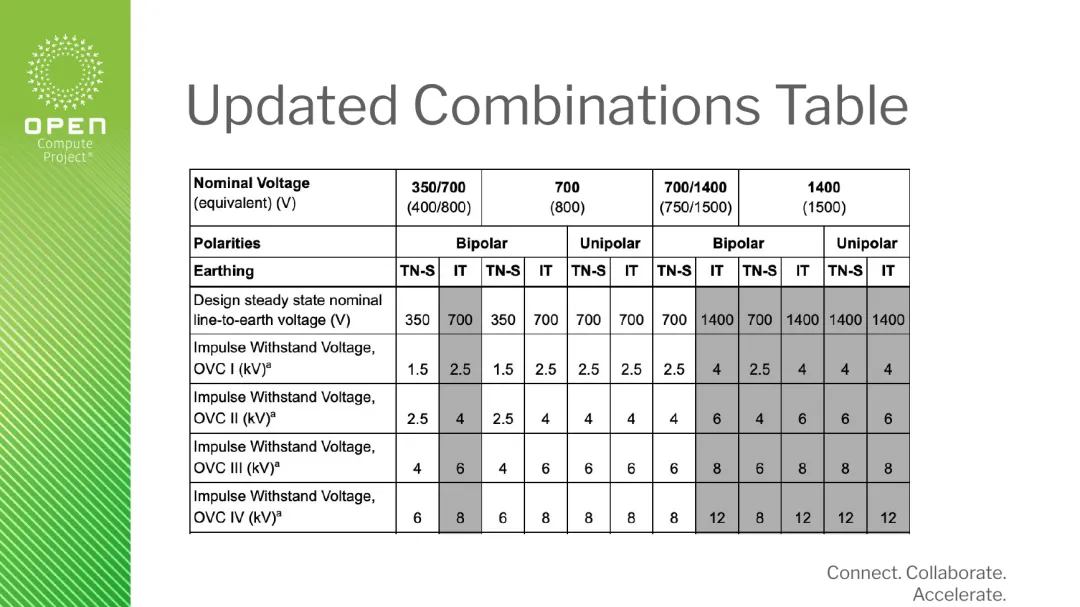

接地方式一旦确定，绝缘距离、器件耐压、RCD/IMD 配置、SSCB 检测逻辑和 EMC 回流路径都会随之变化。因此，800V、±400V、单极和双极并不是只靠电压名称就能比较的路线，它们对应的是不同的对地电压、故障模式和保护成本。
机架输入开始按连续运行与多级暂态定义
高压直流接口要形成生态，必须把“800V”进一步拆成可验证的电压带和时间要求。

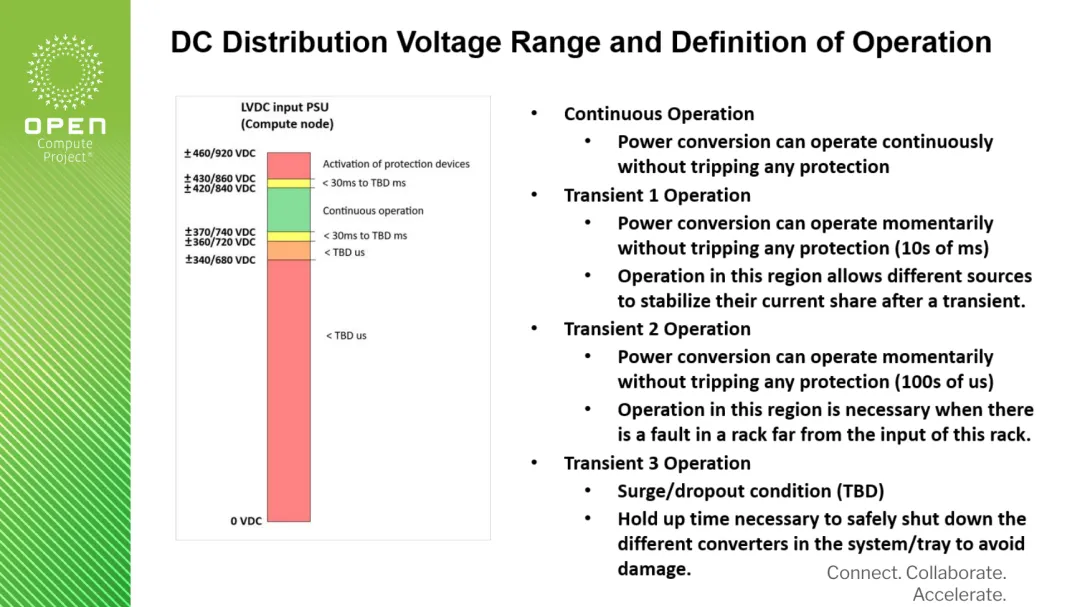

OCP 的机架接口草案把输入状态分为连续运行和三类暂态区间。连续运行区要求电源转换设备不触发保护；Transient 1 用于几十毫秒尺度的电流共享稳定；Transient 2 面向数百微秒级远端故障扰动；Transient 3 则覆盖浪涌、掉电和安全关机所需的保持时间。
部分边界仍标为 TBD，这正是当前阶段应有的状态。若电压上下限、持续时间和恢复斜率没有统一，PDB、服务器电源、BESS、SST 与整流器之间就无法建立可重复的互操作测试。过宽的电压带会增加后级器件和磁性元件设计压力，过窄则要求前端控制与储能承担更多动态调节。
这条接口最终会落到具体产品参数上：热插拔控制器要限制多大的浪涌电流，输入电容如何预充电，故障后多快放电到安全电压，DC/DC 在低压穿越期间保持多少输出，以及遥测和联锁信号如何与机架 PDU、BESS 和上级保护共享。
SOO 把电力电子设备组织成一套系统
当整流器、SST、DC UPS、BESS PCS、SSCB 和机架电源都具备主动控制能力，仅靠人工维护规程已经很难覆盖故障期间的时间尺度。V1.1 新增系统运行、控制与监测章节，提出从以人为中心的 MOP（Method of Procedure）转向系统中心的 SOO（Sequence of Operations）。
SOO 要定义的不只是正常开关机，还包括黑启动、预充电、下垂曲线、储能接入、故障隔离、重新送电和时间同步。不同设备必须明确控制边界：哪些动作由本地硬件在微秒级完成，哪些由站级控制器协调，哪些状态只上传 EPMS/BMS，哪些保护信号不得依赖非确定性网络。

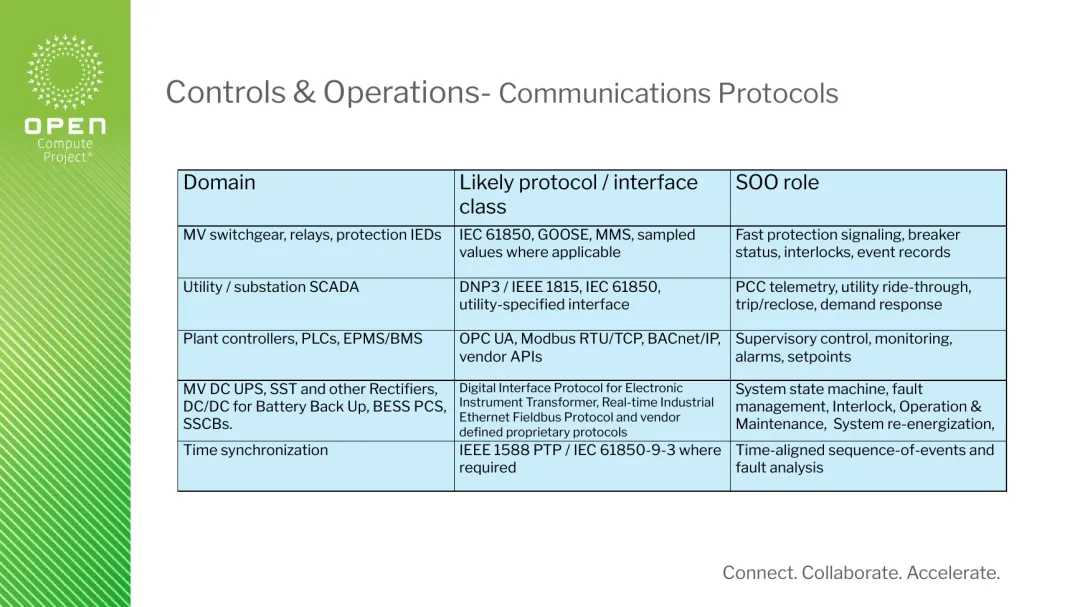

OCP 给出的候选协议跨越多个层级：中压开关与保护 IED 使用 IEC 61850、GOOSE 和 MMS；公用事业接口可采用 DNP3；站级 PLC、EPMS/BMS 使用 OPC UA、Modbus 或 BACnet/IP；时间同步采用 IEEE 1588 PTP 或 IEC 61850-9-3。SST、BESS PCS 和 SSCB 之间的高速接口则仍包含工业实时以太网及厂商私有协议。
协议清单本身并不等于互操作。后续更需要看到状态机定义、故障码、时间精度、网络失效后的本地降级策略，以及多厂商设备联调结果。对控制、采样、隔离通信和 HIL 测试厂商而言，这部分需求可能比单纯增加变换器功率更具持续性。
EMC、测试与标准成为下一轮接口竞争
800V 直流系统由大量高频变换器、长距离母线和分布式储能组成，EMC 已无法只在单台设备认证阶段处理。共模电流会经过 Y 电容、屏蔽层、机架和建筑接地网络回流；多个变换器的开关频率、控制环和输入滤波器还可能相互作用。

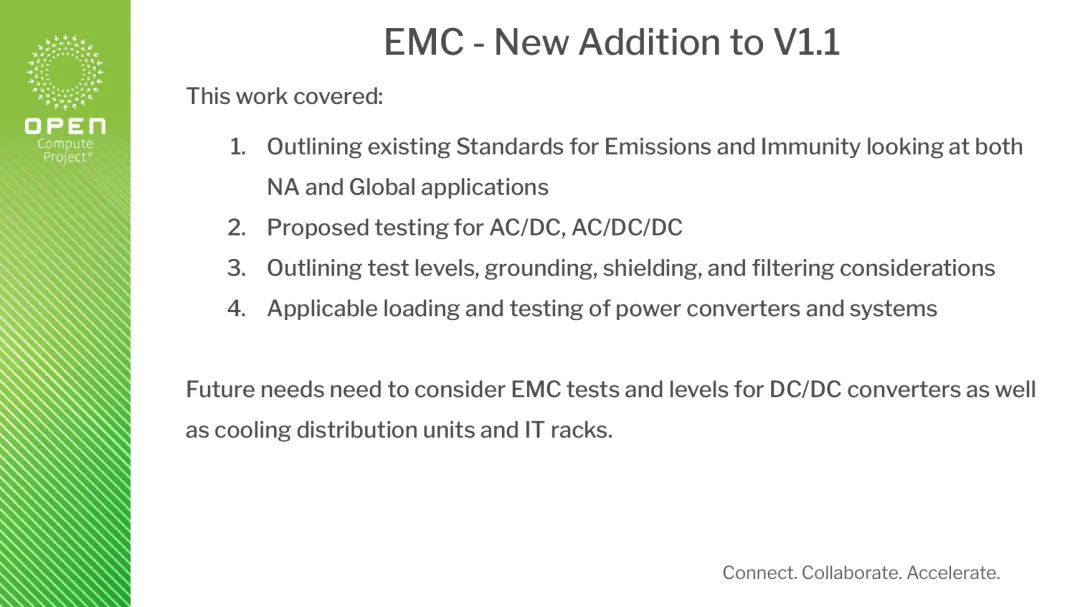

V1.1 新增 EMC 章节，覆盖传导与辐射发射、谐波、纹波、抗扰度、接地、等电位连接、回流路径、屏蔽和滤波，并提出 AC/DC、AC/DC/DC 的测试考虑。DC/DC、冷却分配单元和 IT 机架的测试等级仍待补充。
这会推动测试对象从单模块扩展到系统。MW 级回馈式电源、直流故障注入、暂态电压模拟、绝缘与局放、EMC 暗室、HIL 和长周期可靠性验证，都会成为 800VDC 工程化的一部分。只有当不同厂商的整流器、SST、BESS、PDB、SSCB 和服务器电源可以在同一组接口条件下通过测试，800V 才会从项目方案变成可复制的生态。
参与 OCP 各工作流的 Eaton、Siemens、ABB、Schneider Electric、Vertiv、Delta、AMD 与 UL Solutions，分别覆盖架构、电压、保护、主部件、控制、机架接口、EMC 与标准。这种分工说明行业关注点已经从“谁能做出 800V 电源”转向“不同设备能否组成可维护的 800V 系统”。
对于器件和部件厂商，机会也会沿工程问题展开。SiC 功率模块需要同时证明效率、短路耐受和故障关断能力；高频变压器要面对绝缘、局放与共模电流；SSCB 需要兼顾低损耗、方向保护和失效安全；连接器、母排和薄膜电容则要适应更高对地电压与重复暂态。技术相关性不等于订单，但接口要求一旦收敛，产品验证的门槛会明显提高。
OCP DCF V1.1 目前仍是草案，电压带、保持时间、部分 Y 电容数值和机架功率分区尚未完全定稿。它还不能证明 800VDC 已经进入规模部署，也不能替代长期运行和多厂商互操作数据。
但白皮书正在回答一个更接近工程现场的问题：当高压直流从电源房走到机架，谁来保证一个局部故障不会拖垮其余计算负载？
接下来应盯住的证据很具体：OCP 最终电压带和机架接口是否收敛，SSCB 与上级保护能否完成选择性配合，多厂商设备是否出现公开互操作测试，以及真实数据中心能否给出长期可靠性和运维记录。相比再发布一个效率更高的样机，这些证据更能说明 800VDC 走到了哪一步。
本文依据 OCP DCF Power Distribution Sub-Project 2026 年 7 月 15 日公开演示材料及其白皮书 V1.1整理
