程冰针对《兆瓦级算力系统AI整机柜DC 800V供电架构研究报告》（V0.5，以下简称《研究报告》）展开系统性解读。该报告与《吉瓦级数据中心DC 800V供配电研究报告》（V0.5）形成配套研究体系，构建了从吉瓦级机房配电、兆瓦级整机柜供电到芯片末端供电的全链路、端到端系统化研究框架。
一、报告研究边界：针对兆瓦级整机柜系统
研究报告于3 月 18 日启动编制，7月3日正式发布V0.5版本，历时三个半月。本次编制工作汇聚21 家行业企业参与，其中编委会单位 17 家，32 位行业技术人员完成核心撰稿工作。

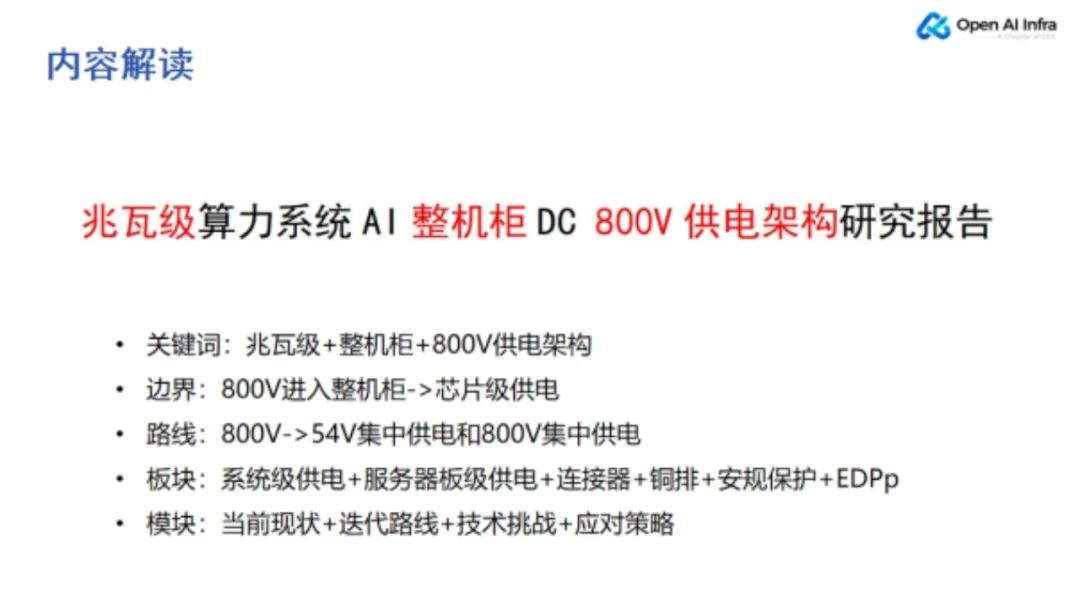

本报告属于吉瓦级数据中心与兆瓦级算力系统DC 800V技术系列研究报告之一。本报告研究聚焦兆瓦级AI算力整机柜场景，覆盖从800V高压母线入柜至芯片终端的完整供电链路，研究范畴主要涵盖五大核心模块：800V整机柜柜内系统级供电、服务器板级供电、连接器与铜排传输、EDPp平波控制以及全链路安全防护体系。

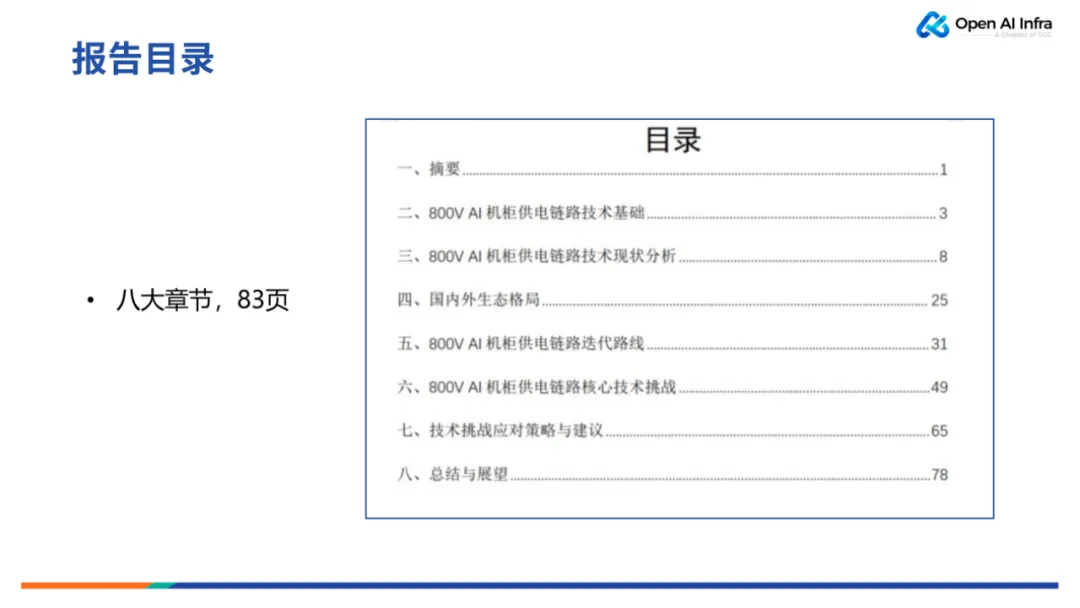

报告共设置八大章节，围绕行业发展现状、技术迭代路径、现存技术难点与风险、配套解决方案四大核心维度展开系统性论述，能够为DC 800V整机柜供电技术的产业落地、工程实施与规模化推广提供专业的技术依据与实践指导建议。
二、研究背景、目标与范围

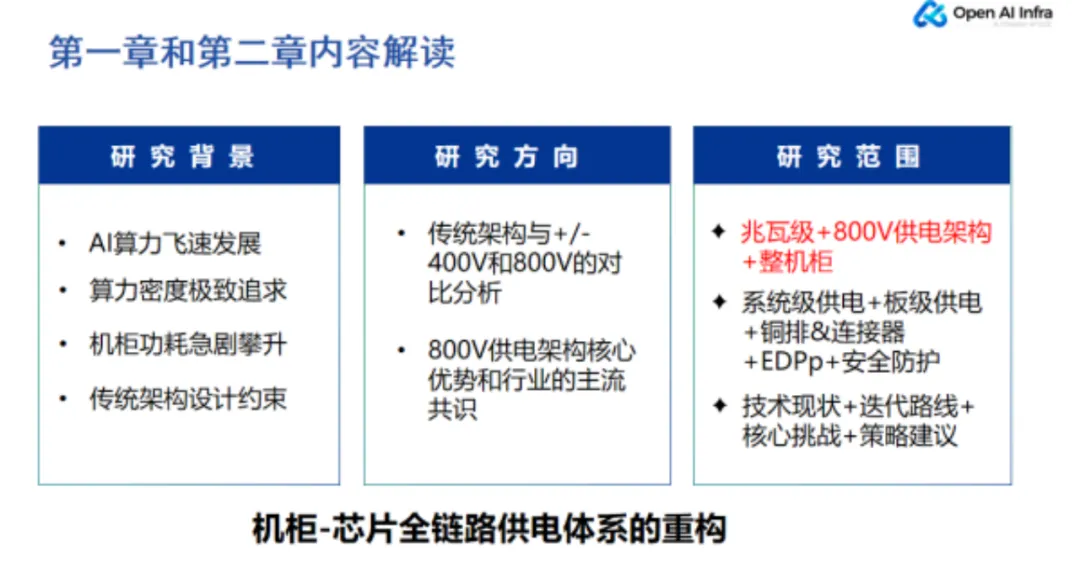

报告第一、二章系统梳理了本次研究的行业背景与立项依据，明确整体研究方向与技术覆盖边界。通过与传统供电架构、±400V高压供电架构进行多维度对比分析，进一步提炼并论证了DC 800V供电架构的核心技术优势与行业主流应用共识，最终确立以DC 800V整机柜供电体系作为本次研究的核心研究对象。
三、核心研究内容解读

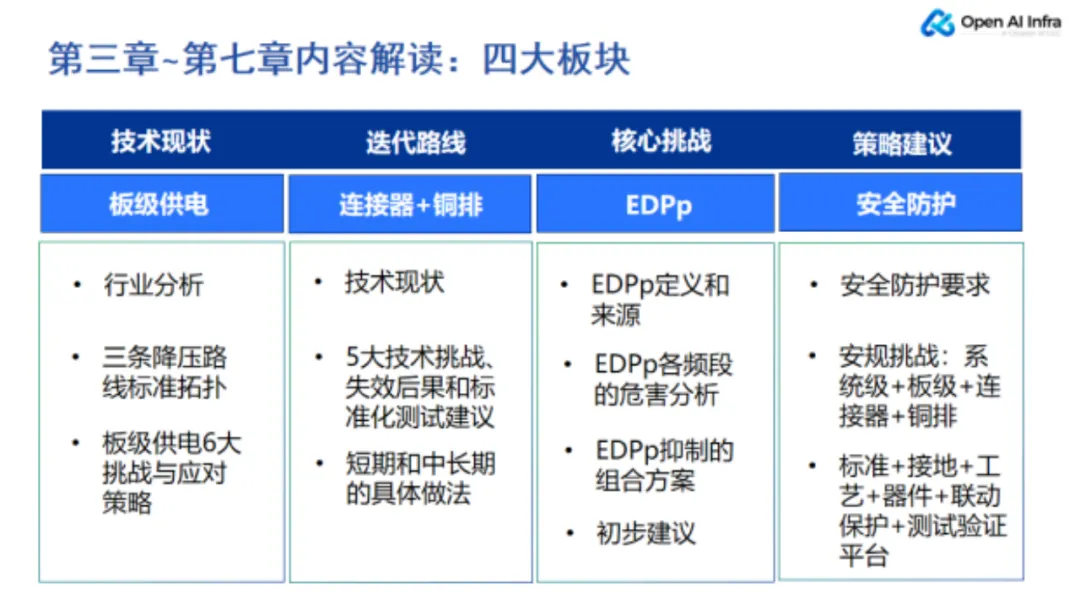

报告的第三到第七章为核心技术板块。整体划分为系统级供电、板级供电、连接器与铜排、EDPp、安全防护五大核心模块。

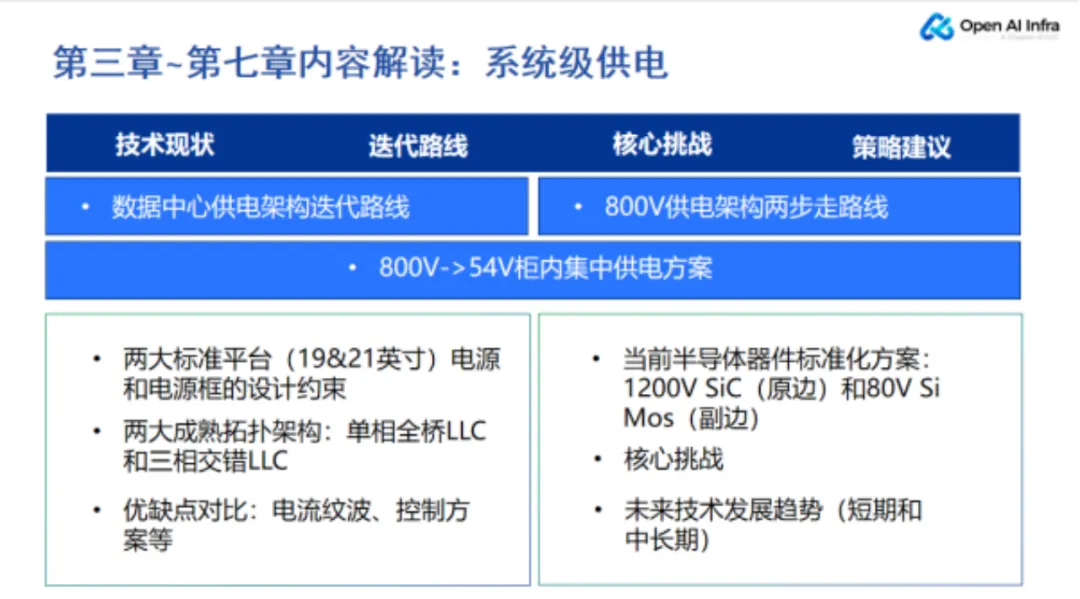

（一）系统级供电
从当前技术体系与工程落地条件来看，800V高压直接入服务器的系统级供电方案，整体技术体系尚未完全成熟，因此行业仍需经历一段技术过渡周期。基于该行业现状与技术演进规律，报告提出了两步走的DC 800V供电架构迭代实施路线。
报告将系统级供电范畴定义为800V高压母线入柜至机柜母排（Busbar）的供电链路，重点覆盖过渡阶段核心的800V转54V集中供电方案。本方案主要针对行业主流的19英寸与21英寸两大标准机柜平台展开研究，两类硬件平台对电源模块及电源框结构存在多重设计约束：其一为空间尺寸约束，包含电源框安装位的预留高度、宽度与深度限制；其二为连接器通流能力约束，当前连接器最大通流瓶颈为2000A；其三为性能设计约束，比如电源模块需内置高容值Bulk电容，以满足EDPp电流波动的抑制需求。
受限于上述多重设计约束，现有硬件平台下单U高度Power Shelf集成六颗电源模块的理论最大设计功率约为118kW。结合散热冗余设计、高容值Bulk电容集成等实际工程需求，该架构的实际可用最大功率约为100kW，基于单柜预留8U~10U的电源空间，单柜最大可支持800kW~1000kW。
与此同时，报告梳理了当前800V转54V场景下两类成熟的主流功率拓扑，分别为单相全桥LLC与三相交错全桥LLC，并从拓扑架构、技术优劣性、控制策略等维度完成全方位对比分析。
除此之外，报告深度剖析了800V转54V技术工程落地的关键核心难点，同时结合行业技术迭代趋势，清晰界定了该技术领域短期落地路径与中长期发展方向。
（二）板级供电
系统级供电为报告第一研究模块，板级供电则为第二核心模块，是800V供电架构体系迭代重构的关键环节。当前AI服务器GPU功耗持续攀升，已从400W升级至1000W，未来将进一步向2000W、3000W甚至5000W超高功耗演进。超高功耗场景下，传统板级电源分配网络（PDN）传输损耗问题突出，以5000W负载工况为例，PDN损耗可超2000W，严重降低整机供电效率，制约高密度算力系统性能。
为解决高功耗带来的传输损耗问题，板级供电架构需从传统横向LPD供电模式，向芯片近端垂直供电模式迭代升级。新架构设计需综合考量散热能力、安装空间、GPU动态响应速度及芯片封装适配等关键要素，实现多维度性能协同优化。
报告系统梳理了板级供电的行业现状，分析了三条主流降压路线的拓扑结构，总结了技术落地的核心难点并给出对应解决方案。目前该板块研究仍有优化空间，后续将通过版本迭代持续完善技术细节与研究体系。
（三）连接器和铜排
传统连接器和铜排主要适配AC220V+54V架构，但随着800V架构电压升级落地，该类部件的关注点由原有大电流散热问题，转变为高压工况下的风险处理，包括高电压场景下的绝缘设计、制程工艺、保护等多少方面的挑战。报告系统梳理了连接器与铜排的行业技术现状，分析了各类故障失效模式及对应影响后果，明确了标准化测试规范建议，并制定了该部件短期、中长期的技术优化方案。
（四）EDPp专项研究
本版报告明确EDPp的定义与来源，分析了不同频段的危害程度，并提出两组初步抑制方案。后续将持续深化研究，完善相关技术内容。
（五）安全防护板块
报告针对AI整机柜高压供电场景的防护要求与安规难点展开探讨，围绕安规标准统一、接地设计方案、安规工艺规范、电弧抑制和绝缘保护等核心维度，提出多项兼顾系统性能与安全联动的优化建议。
高压供电安全防护体系覆盖从IDC机房侧到AI整机柜的全链路场景，研究范围不局限于机柜层级。后续将联合IDC侧开展专项研究，持续完善高压供电全链路安全防护体系。
四、研究总结与后续规划

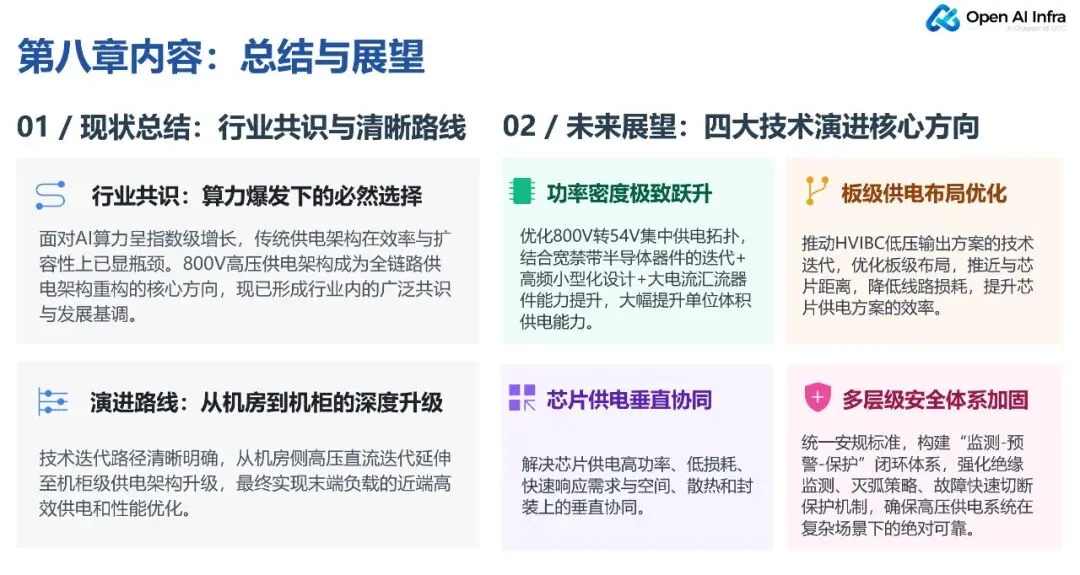

报告最后总结了行业技术发展共识与整体演进路线，明确了未来 800V 供电架构的四大核心提升方向：功率密度极致提升、板级供电布局优化、芯片供电垂直协同、多层级安全防护体系强化。

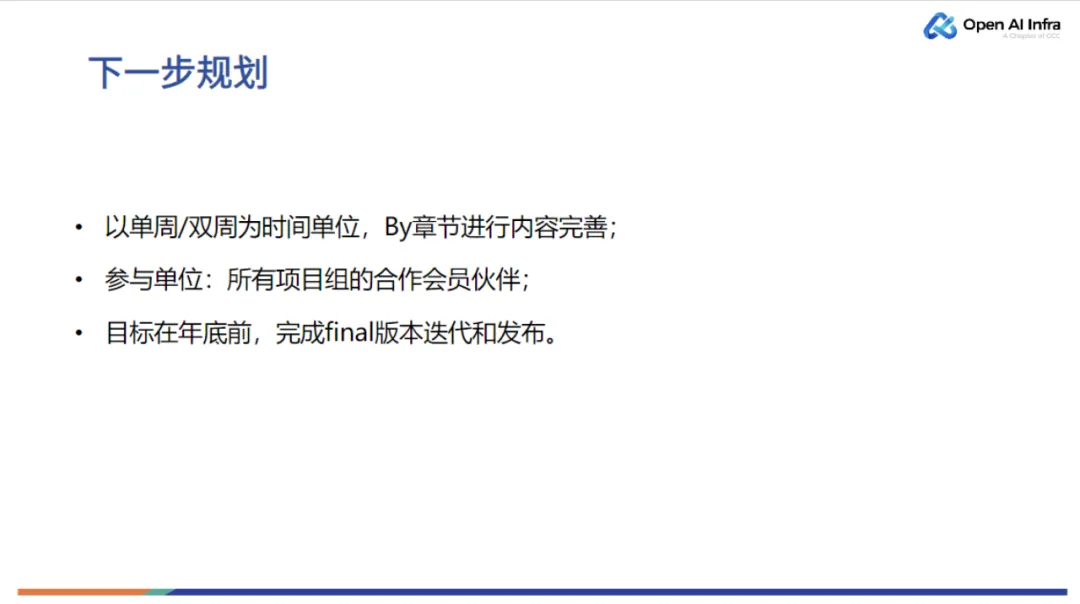

目前报告整体内容仍需持续打磨完善，后续将以单周或双周为迭代周期，逐章优化细化内容，力争在年底发布成熟的正式版本。
欢迎业内同仁参与后续报告研讨与内容共建，提供意见与研究思路，共同完善高压供电架构相关技术体系。本报告可通过官方公开渠道下载获取，点击下方“阅读原文”，若有内容咨询及共建参与需求，可联系秘书处陈怀璟。
