【锋行链盟】2026年中国半导体材料行业发展现状及前景报告|附下载

来源：锋行链盟

以下是内容详情

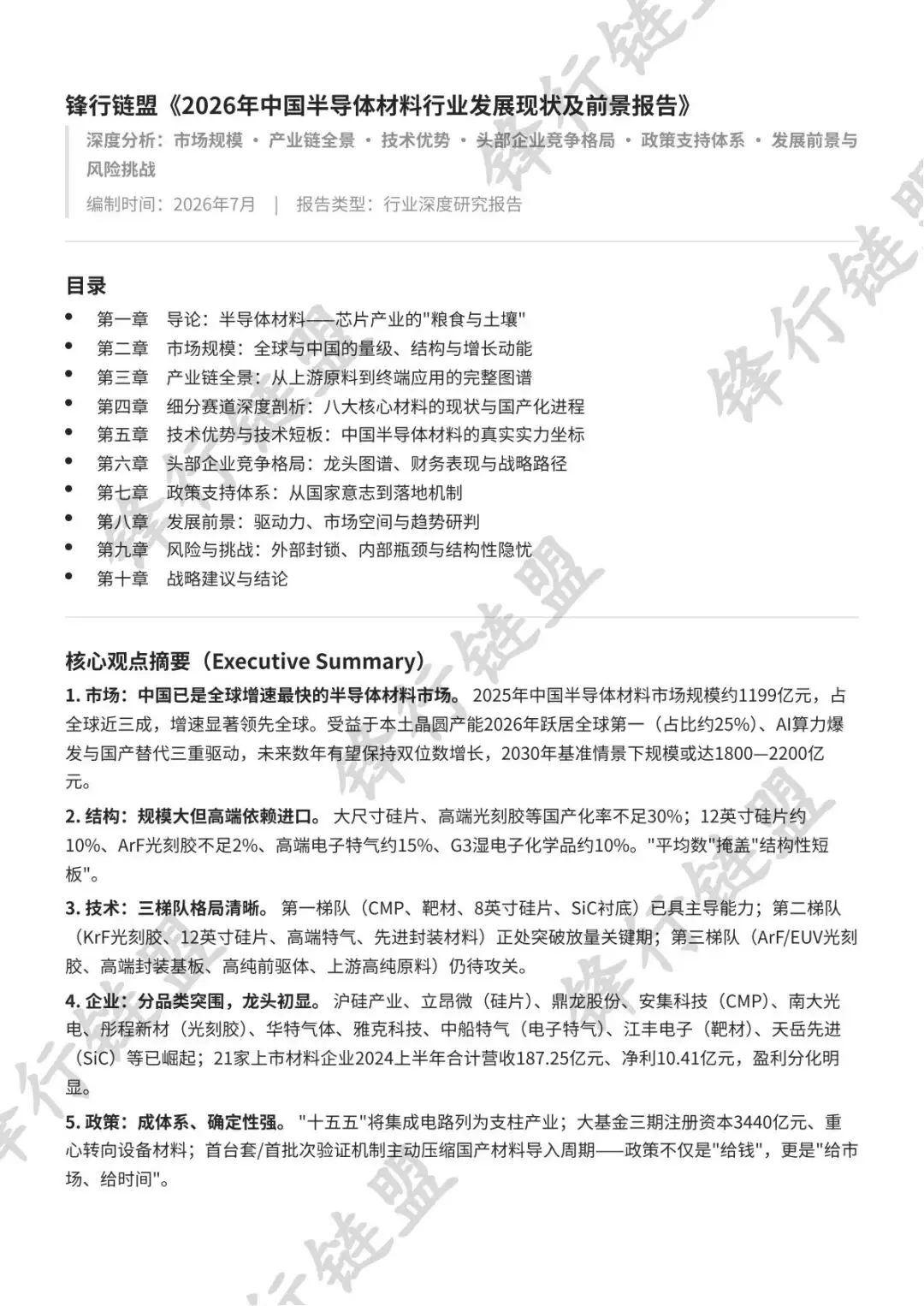

目录

• 第一章　导论：半导体材料——芯片产业的"粮食与土壤"
• 第二章　市场规模：全球与中国的量级、结构与增长动能
• 第三章　产业链全景：从上游原料到终端应用的完整图谱
• 第四章　细分赛道深度剖析：八大核心材料的现状与国产化进程
• 第五章　技术优势与技术短板：中国半导体材料的真实实力坐标
• 第六章　头部企业竞争格局：龙头图谱、财务表现与战略路径
• 第七章　政策支持体系：从国家意志到落地机制
• 第八章　发展前景：驱动力、市场空间与趋势研判
• 第九章　风险与挑战：外部封锁、内部瓶颈与结构性隐忧
• 第十章　战略建议与结论

核心观点摘要（Executive Summary）

1. 市场：中国已是全球增速最快的半导体材料市场。 2025年中国半导体材料市场规模约1199亿元，占全球近三成，增速显著领先全球。受益于本土晶圆产能2026年跃居全球第一（占比约25%）、AI算力爆发与国产替代三重驱动，未来数年有望保持双位数增长，2030年基准情景下规模或达1800—2200亿元。

2. 结构：规模大但高端依赖进口。 大尺寸硅片、高端光刻胶等国产化率不足30%；12英寸硅片约10%、ArF光刻胶不足2%、高端电子特气约15%、G3湿电子化学品约10%。"平均数"掩盖"结构性短板"。

3. 技术：三梯队格局清晰。 第一梯队（CMP、靶材、8英寸硅片、SiC衬底）已具主导能力；第二梯队（KrF光刻胶、12英寸硅片、高端特气、先进封装材料）正处突破放量关键期；第三梯队（ArF/EUV光刻胶、高端封装基板、高纯前驱体、上游高纯原料）仍待攻关。

4. 企业：分品类突围，龙头初显。 沪硅产业、立昂微（硅片）、鼎龙股份、安集科技（CMP）、南大光电、彤程新材（光刻胶）、华特气体、雅克科技、中船特气（电子特气）、江丰电子（靶材）、天岳先进（SiC）等已崛起；21家上市材料企业2024上半年合计营收187.25亿元、净利10.41亿元，盈利分化明显。

5. 政策：成体系、确定性强。 "十五五"将集成电路列为支柱产业；大基金三期注册资本3440亿元、重心转向设备材料；首台套/首批次验证机制主动压缩国产材料导入周期——政策不仅是"给钱"，更是"给市场、给时间"。

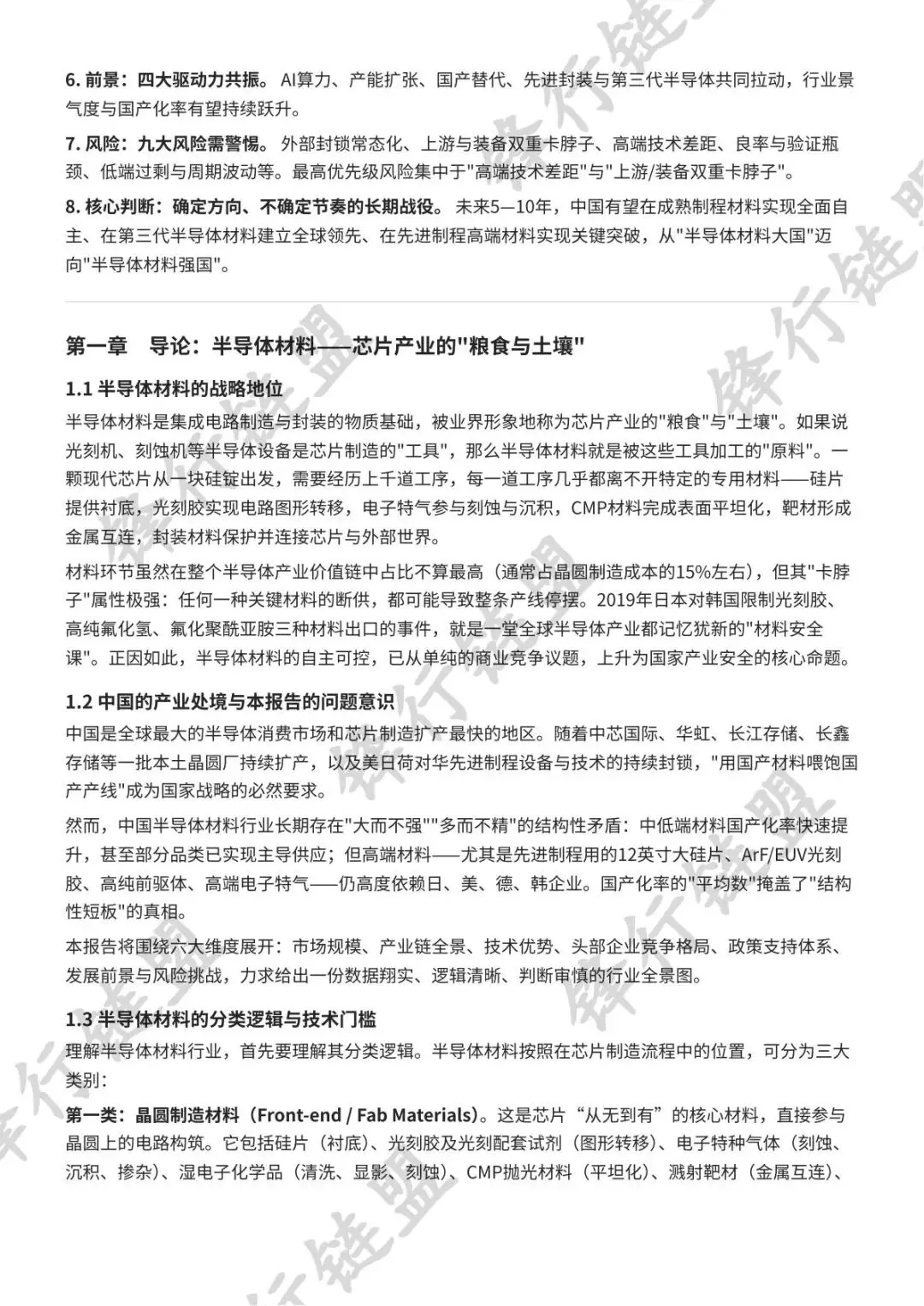

6. 前景：四大驱动力共振。 AI算力、产能扩张、国产替代、先进封装与第三代半导体共同拉动，行业景气度与国产化率有望持续跃升。

7. 风险：九大风险需警惕。 外部封锁常态化、上游与装备双重卡脖子、高端技术差距、良率与验证瓶颈、低端过剩与周期波动等。最高优先级风险集中于"高端技术差距"与"上游/装备双重卡脖子"。

8. 核心判断：确定方向、不确定节奏的长期战役。 未来5—10年，中国有望在成熟制程材料实现全面自主、在第三代半导体材料建立全球领先、在先进制程高端材料实现关键突破，从"半导体材料大国"迈向"半导体材料强国"。

第一章　导论：半导体材料——芯片产业的"粮食与土壤"

1.1 半导体材料的战略地位

半导体材料是集成电路制造与封装的物质基础，被业界形象地称为芯片产业的"粮食"与"土壤"。如果说光刻机、刻蚀机等半导体设备是芯片制造的"工具"，那么半导体材料就是被这些工具加工的"原料"。一颗现代芯片从一块硅锭出发，需要经历上千道工序，每一道工序几乎都离不开特定的专用材料——硅片提供衬底，光刻胶实现电路图形转移，电子特气参与刻蚀与沉积，CMP材料完成表面平坦化，靶材形成金属互连，封装材料保护并连接芯片与外部世界。

材料环节虽然在整个半导体产业价值链中占比不算最高（通常占晶圆制造成本的15%左右），但其"卡脖子"属性极强：任何一种关键材料的断供，都可能导致整条产线停摆。2019年日本对韩国限制光刻胶、高纯氟化氢、氟化聚酰亚胺三种材料出口的事件，就是一堂全球半导体产业都记忆犹新的"材料安全课"。正因如此，半导体材料的自主可控，已从单纯的商业竞争议题，上升为国家产业安全的核心命题。

1.2 中国的产业处境与本报告的问题意识

中国是全球最大的半导体消费市场和芯片制造扩产最快的地区。随着中芯国际、华虹、长江存储、长鑫存储等一批本土晶圆厂持续扩产，以及美日荷对华先进制程设备与技术的持续封锁，"用国产材料喂饱国产产线"成为国家战略的必然要求。

然而，中国半导体材料行业长期存在"大而不强""多而不精"的结构性矛盾：中低端材料国产化率快速提升，甚至部分品类已实现主导供应；但高端材料——尤其是先进制程用的12英寸大硅片、ArF/EUV光刻胶、高纯前驱体、高端电子特气——仍高度依赖日、美、德、韩企业。国产化率的"平均数"掩盖了"结构性短板"的真相。

本报告将围绕六大维度展开：市场规模、产业链全景、技术优势、头部企业竞争格局、政策支持体系、发展前景与风险挑战，力求给出一份数据翔实、逻辑清晰、判断审慎的行业全景图。

1.3 半导体材料的分类逻辑与技术门槛

理解半导体材料行业，首先要理解其分类逻辑。半导体材料按照在芯片制造流程中的位置，可分为三大类别：

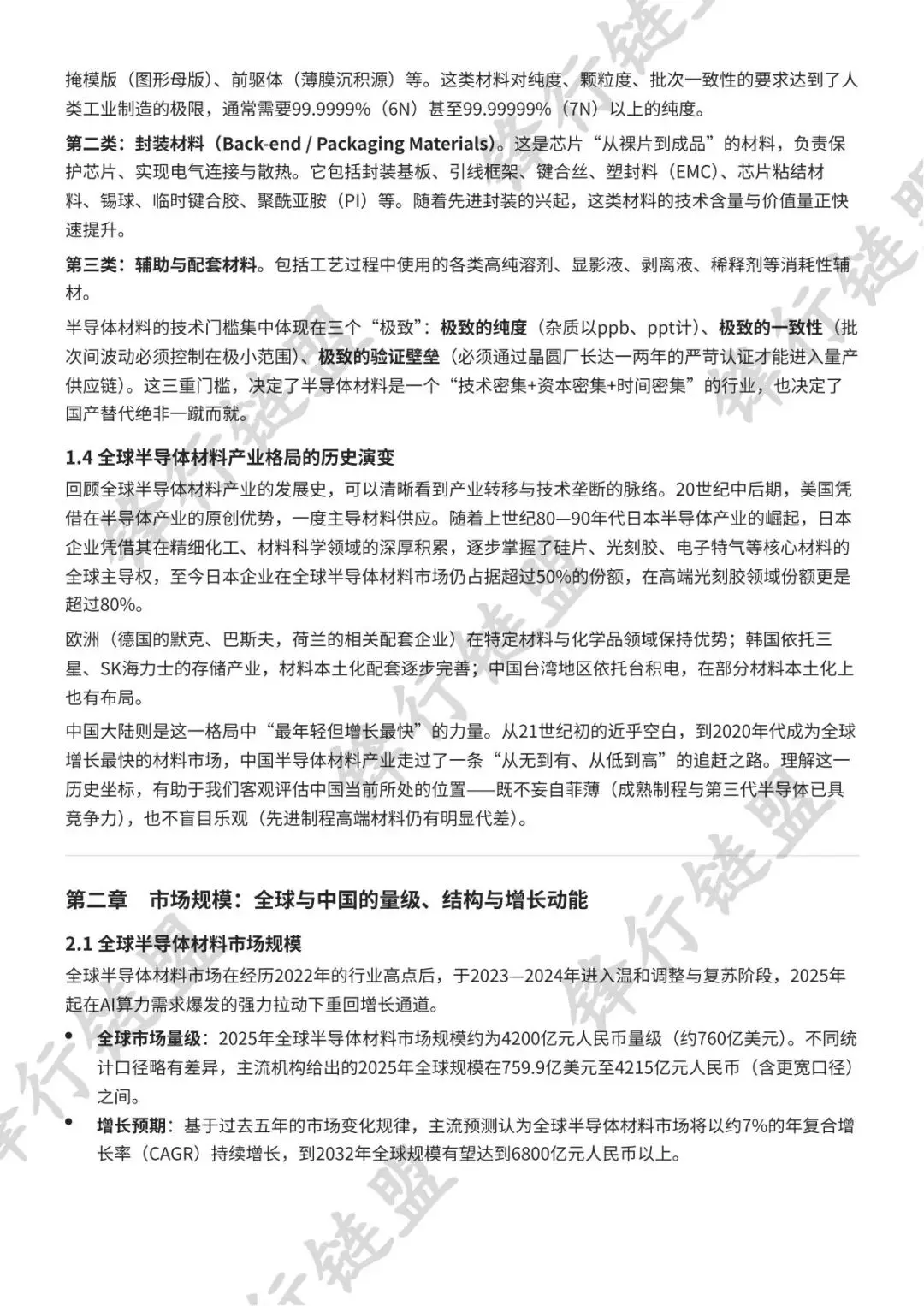

第一类：晶圆制造材料（Front-end / Fab Materials）。这是芯片“从无到有”的核心材料，直接参与晶圆上的电路构筑。它包括硅片（衬底）、光刻胶及光刻配套试剂（图形转移）、电子特种气体（刻蚀、沉积、掺杂）、湿电子化学品（清洗、显影、刻蚀）、CMP抛光材料（平坦化）、溅射靶材（金属互连）、掩模版（图形母版）、前驱体（薄膜沉积源）等。这类材料对纯度、颗粒度、批次一致性的要求达到了人类工业制造的极限，通常需要99.9999%（6N）甚至99.99999%（7N）以上的纯度。

第二类：封装材料（Back-end / Packaging Materials）。这是芯片“从裸片到成品”的材料，负责保护芯片、实现电气连接与散热。它包括封装基板、引线框架、键合丝、塑封料（EMC）、芯片粘结材料、锡球、临时键合胶、聚酰亚胺（PI）等。随着先进封装的兴起，这类材料的技术含量与价值量正快速提升。

第三类：辅助与配套材料。包括工艺过程中使用的各类高纯溶剂、显影液、剥离液、稀释剂等消耗性辅材。

半导体材料的技术门槛集中体现在三个“极致”：极致的纯度（杂质以ppb、ppt计）、极致的一致性（批次间波动必须控制在极小范围）、极致的验证壁垒（必须通过晶圆厂长达一两年的严苛认证才能进入量产供应链）。这三重门槛，决定了半导体材料是一个“技术密集+资本密集+时间密集”的行业，也决定了国产替代绝非一蹴而就。

1.4 全球半导体材料产业格局的历史演变

回顾全球半导体材料产业的发展史，可以清晰看到产业转移与技术垄断的脉络。20世纪中后期，美国凭借在半导体产业的原创优势，一度主导材料供应。随着上世纪80—90年代日本半导体产业的崛起，日本企业凭借其在精细化工、材料科学领域的深厚积累，逐步掌握了硅片、光刻胶、电子特气等核心材料的全球主导权，至今日本企业在全球半导体材料市场仍占据超过50%的份额，在高端光刻胶领域份额更是超过80%。

欧洲（德国的默克、巴斯夫，荷兰的相关配套企业）在特定材料与化学品领域保持优势；韩国依托三星、SK海力士的存储产业，材料本土化配套逐步完善；中国台湾地区依托台积电，在部分材料本土化上也有布局。

中国大陆则是这一格局中“最年轻但增长最快”的力量。从21世纪初的近乎空白，到2020年代成为全球增长最快的材料市场，中国半导体材料产业走过了一条“从无到有、从低到高”的追赶之路。理解这一历史坐标，有助于我们客观评估中国当前所处的位置——既不妄自菲薄（成熟制程与第三代半导体已具竞争力），也不盲目乐观（先进制程高端材料仍有明显代差）。

第二章　市场规模：全球与中国的量级、结构与增长动能

2.1 全球半导体材料市场规模

全球半导体材料市场在经历2022年的行业高点后，于2023—2024年进入温和调整与复苏阶段，2025年起在AI算力需求爆发的强力拉动下重回增长通道。

• 全球市场量级
  ：2025年全球半导体材料市场规模约为4200亿元人民币量级（约760亿美元）。不同统计口径略有差异，主流机构给出的2025年全球规模在759.9亿美元至4215亿元人民币（含更宽口径）之间。
• 增长预期
  ：基于过去五年的市场变化规律，主流预测认为全球半导体材料市场将以约7%的年复合增长率（CAGR）持续增长，到2032年全球规模有望达到6800亿元人民币以上。
• 增长引擎

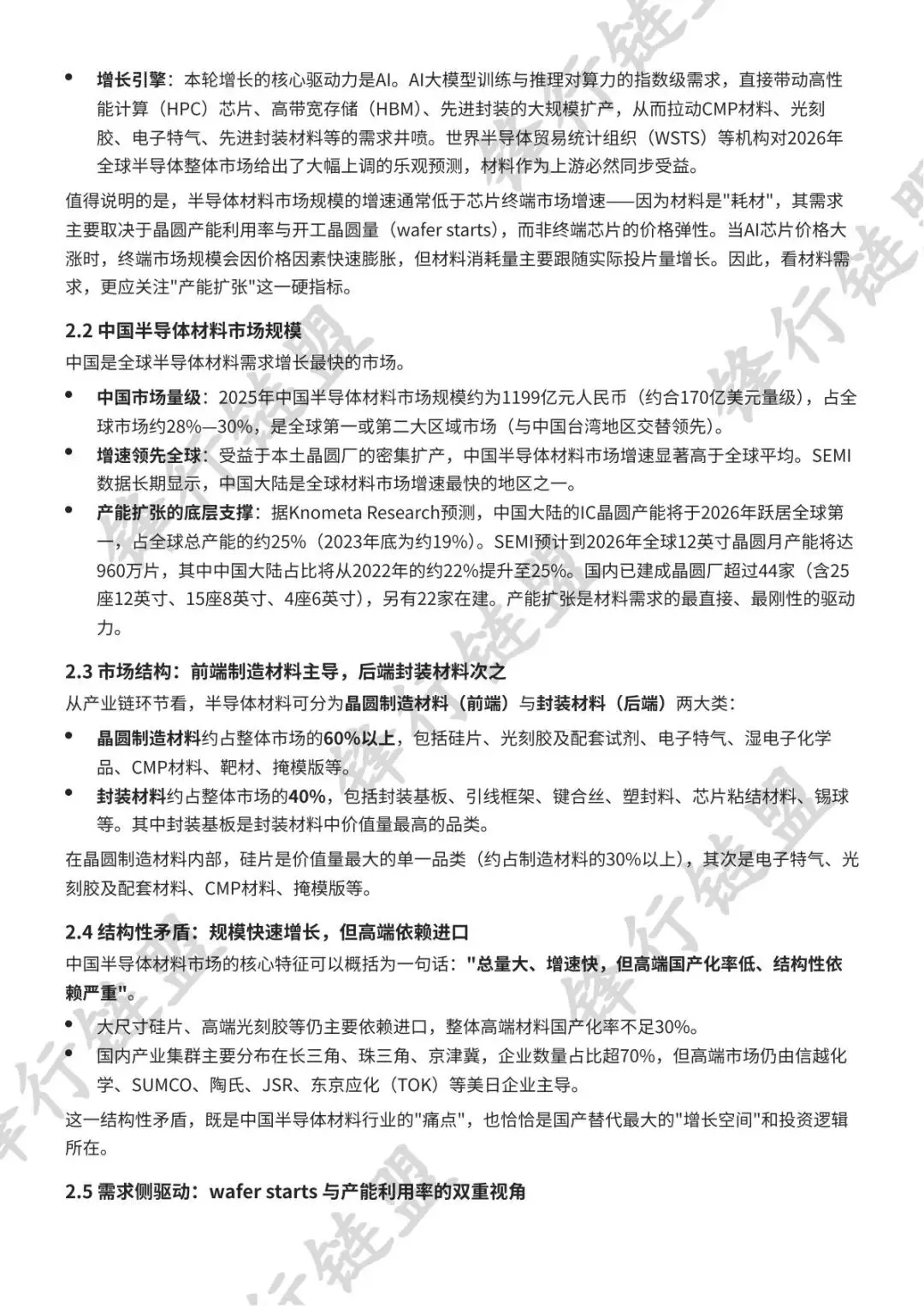

  ：本轮增长的核心驱动力是AI。AI大模型训练与推理对算力的指数级需求，直接带动高性能计算（HPC）芯片、高带宽存储（HBM）、先进封装的大规模扩产，从而拉动CMP材料、光刻胶、电子特气、先进封装材料等的需求井喷。世界半导体贸易统计组织（WSTS）等机构对2026年全球半导体整体市场给出了大幅上调的乐观预测，材料作为上游必然同步受益。

值得说明的是，半导体材料市场规模的增速通常低于芯片终端市场增速——因为材料是"耗材"，其需求主要取决于晶圆产能利用率与开工晶圆量（wafer starts），而非终端芯片的价格弹性。当AI芯片价格大涨时，终端市场规模会因价格因素快速膨胀，但材料消耗量主要跟随实际投片量增长。因此，看材料需求，更应关注"产能扩张"这一硬指标。

2.2 中国半导体材料市场规模

中国是全球半导体材料需求增长最快的市场。

• 中国市场量级
  ：2025年中国半导体材料市场规模约为1199亿元人民币（约合170亿美元量级），占全球市场约28%—30%，是全球第一或第二大区域市场（与中国台湾地区交替领先）。
• 增速领先全球
  ：受益于本土晶圆厂的密集扩产，中国半导体材料市场增速显著高于全球平均。SEMI数据长期显示，中国大陆是全球材料市场增速最快的地区之一。
• 产能扩张的底层支撑
  ：据Knometa Research预测，中国大陆的IC晶圆产能将于2026年跃居全球第一，占全球总产能的约25%（2023年底为约19%）。SEMI预计到2026年全球12英寸晶圆月产能将达960万片，其中中国大陆占比将从2022年的约22%提升至25%。国内已建成晶圆厂超过44家（含25座12英寸、15座8英寸、4座6英寸），另有22家在建。产能扩张是材料需求的最直接、最刚性的驱动力。

2.3 市场结构：前端制造材料主导，后端封装材料次之

从产业链环节看，半导体材料可分为晶圆制造材料（前端）与封装材料（后端）两大类：

• 晶圆制造材料
  约占整体市场的60%以上，包括硅片、光刻胶及配套试剂、电子特气、湿电子化学品、CMP材料、靶材、掩模版等。
• 封装材料
  约占整体市场的40%，包括封装基板、引线框架、键合丝、塑封料、芯片粘结材料、锡球等。其中封装基板是封装材料中价值量最高的品类。

在晶圆制造材料内部，硅片是价值量最大的单一品类（约占制造材料的30%以上），其次是电子特气、光刻胶及配套材料、CMP材料、掩模版等。

2.4 结构性矛盾：规模快速增长，但高端依赖进口

中国半导体材料市场的核心特征可以概括为一句话："总量大、增速快，但高端国产化率低、结构性依赖严重"。

• 大尺寸硅片、高端光刻胶等仍主要依赖进口，整体高端材料国产化率不足30%。
• 国内产业集群主要分布在长三角、珠三角、京津冀，企业数量占比超70%，但高端市场仍由信越化学、SUMCO、陶氏、JSR、东京应化（TOK）等美日企业主导。

这一结构性矛盾，既是中国半导体材料行业的"痛点"，也恰恰是国产替代最大的"增长空间"和投资逻辑所在。

2.5 需求侧驱动：wafer starts 与产能利用率的双重视角

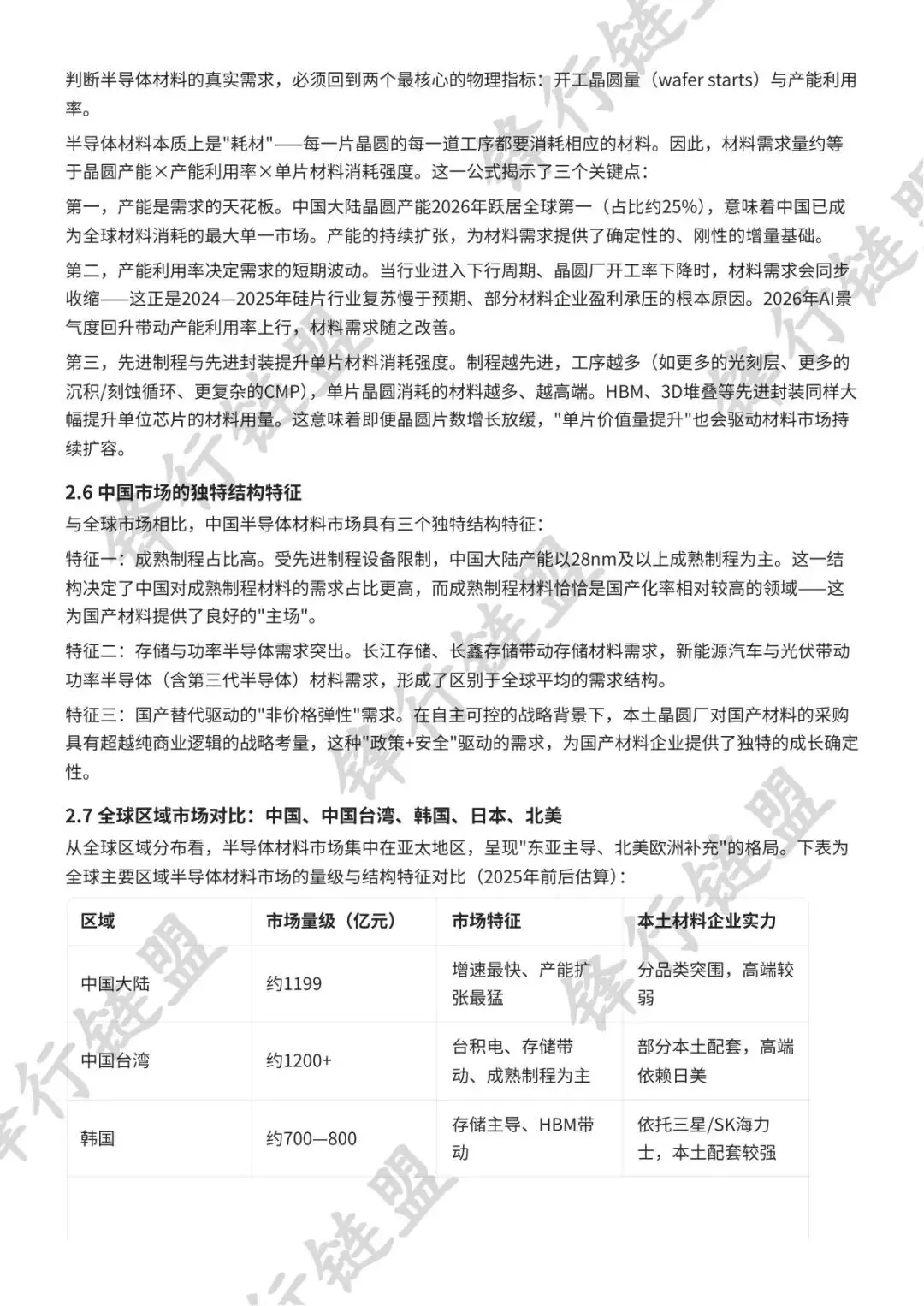

判断半导体材料的真实需求，必须回到两个最核心的物理指标：开工晶圆量（wafer starts）与产能利用率。

半导体材料本质上是"耗材"——每一片晶圆的每一道工序都要消耗相应的材料。因此，材料需求量约等于晶圆产能×产能利用率×单片材料消耗强度。这一公式揭示了三个关键点：

第一，产能是需求的天花板。中国大陆晶圆产能2026年跃居全球第一（占比约25%），意味着中国已成为全球材料消耗的最大单一市场。产能的持续扩张，为材料需求提供了确定性的、刚性的增量基础。

第二，产能利用率决定需求的短期波动。当行业进入下行周期、晶圆厂开工率下降时，材料需求会同步收缩——这正是2024—2025年硅片行业复苏慢于预期、部分材料企业盈利承压的根本原因。2026年AI景气度回升带动产能利用率上行，材料需求随之改善。

第三，先进制程与先进封装提升单片材料消耗强度。制程越先进，工序越多（如更多的光刻层、更多的沉积/刻蚀循环、更复杂的CMP），单片晶圆消耗的材料越多、越高端。HBM、3D堆叠等先进封装同样大幅提升单位芯片的材料用量。这意味着即便晶圆片数增长放缓，"单片价值量提升"也会驱动材料市场持续扩容。

2.6 中国市场的独特结构特征

与全球市场相比，中国半导体材料市场具有三个独特结构特征：

特征一：成熟制程占比高。受先进制程设备限制，中国大陆产能以28nm及以上成熟制程为主。这一结构决定了中国对成熟制程材料的需求占比更高，而成熟制程材料恰恰是国产化率相对较高的领域——这为国产材料提供了良好的"主场"。

特征二：存储与功率半导体需求突出。长江存储、长鑫存储带动存储材料需求，新能源汽车与光伏带动功率半导体（含第三代半导体）材料需求，形成了区别于全球平均的需求结构。

特征三：国产替代驱动的"非价格弹性"需求。在自主可控的战略背景下，本土晶圆厂对国产材料的采购具有超越纯商业逻辑的战略考量，这种"政策+安全"驱动的需求，为国产材料企业提供了独特的成长确定性。

2.7 全球区域市场对比：中国、中国台湾、韩国、日本、北美

从全球区域分布看，半导体材料市场集中在亚太地区，呈现"东亚主导、北美欧洲补充"的格局。下表为全球主要区域半导体材料市场的量级与结构特征对比（2025年前后估算）：

这一对比揭示了一个关键事实：中国大陆是全球材料需求增长最快的区域，但本土供给能力相对需求规模仍显不足，供需缺口巨大——这恰恰是国产替代的底层逻辑。日本是全球高端材料的最大供给方（出口导向），也是中国高端材料进口的最大来源；韩国依托其存储产业形成了较强的本土配套；中国台湾与北美则各有侧重。区域间的"供需错配"与"技术代差"，共同构成了当前全球半导体材料地缘政治博弈的基本格局。

2.8 价格周期与盈利弹性分析

半导体材料的价格与盈利具有典型的周期属性，但其波动幅度通常小于芯片终端。以硅片为例：2022年行业高点时硅片均价高企，2023—2024年随下游需求疲软而降价、企业盈利承压；2025—2026年随AI需求回暖，硅片均价企稳回升，沪硅产业、立昂微等企业盈利随之改善。

不同材料的盈利弹性差异显著：技术壁垒高、国产替代空间大的品类（如CMP抛光垫、高端光刻胶、前驱体）毛利率可维持在40%—60%；而常规气体、中低端化学品则呈现"量大利薄、价格敏感"的特征。理解这一盈利结构，对判断企业投资价值与行业健康度至关重要——高盈利来自高技术壁垒，而非规模本身。

2.9 本章小结：市场判断

综合本章分析，对中国半导体材料市场的核心判断是：需求侧由本土产能扩张（刚性）+ AI算力（弹性）+ 国产替代（确定性）三重驱动，供给侧由日美主导高端、国产加速替代；量价齐升的窗口期已开启，但需警惕周期回落与低端过剩。中国市场已从"规模扩张期"迈入"结构升级期"，未来增量主要来自高端替代与先进封装/第三代半导体。

第三章　产业链全景：从上游原料到终端应用的完整图谱

3.1 产业链总体结构

半导体材料产业链可以分为三个层次：

上游——基础原料与前驱体包括高纯多晶硅、高纯金属（铝、铜、钨、钴、钛等）、高纯化学品原料、高纯石英砂、稀有气体源、特种化工中间体等。这一层决定了材料的纯度天花板，是国产化难度最高、最容易被"卡"的环节之一，因为高纯度提纯技术与产业化工程能力壁垒极高。

中游——半导体专用材料制造这是通常意义上的"半导体材料行业"，包括：

• 晶圆制造材料：硅片、光刻胶（及光刻配套试剂）、电子特种气体、湿电子化学品、CMP抛光材料、溅射靶材、掩模版、前驱体等；
• 封装材料：封装基板、引线框架、键合丝、塑封料、锡球、芯片粘结材料、临时键合胶、聚酰亚胺（PI）等。

下游——晶圆制造与封装测试，进而到终端应用下游客户是中芯国际、华虹、长江存储、长鑫存储等晶圆代工/存储厂，以及长电科技、通富微电、华天科技等封测厂。终端应用则覆盖消费电子、汽车电子、通信设备、工业控制、数据中心/AI算力等。

3.2 前端晶圆制造材料图谱

3.3 后端封装材料图谱

封装材料随着先进封装（Chiplet、2.5D/3D、HBM、混合键合）的爆发而战略地位快速提升：

• 封装基板
  ：价值量最高，是先进封装的核心承载体，高端ABF载板长期被日本揖斐电、新光电气、韩国三星电机等垄断；
• 引线框架、键合丝
  ：传统封装材料，国产化率相对较高；
• 塑封料（EMC）
  ：日本住友电木、日立化成等主导高端；
• 临时键合胶、PI、TSV相关材料
  ：先进封装新兴材料，国产企业正加速切入。

3.4 区域产业集群分布

中国半导体材料产业已形成三大集群：

• 长三角（上海、江苏、浙江、安徽）
  ：产业最集中、企业最密集，涵盖硅片（沪硅产业、立昂微、上海合晶）、光刻胶（南大光电、晶瑞电材、上海新阳、彤程新材）、湿电子化学品（江化微、格林达）、CMP（安集科技）、电子特气（华特气体、金宏气体、中船特气）等几乎全品类龙头。2026年以来长三角、华中地区凭借产业链集群优势，成为12英寸硅片、高端光刻胶、半导体功能膜产能落地与技术攻关的核心阵地。
• 珠三角（广东为主）
  ：以封装材料、部分气体与化学品为特色。
• 京津冀（北京、天津）
  ：以有研系（有研新材、有研硅）、鼎龙股份（武汉，属华中辐射）等为代表，靶材、CMP、硅材料布局较强。
• 华中（湖北武汉、湖南等）
  ：依托长江存储等大型晶圆厂，形成以鼎龙股份、兴福电子、湖北台基等为代表的材料集群，2026年成为12英寸硅片、高端光刻胶、半导体功能膜产能落地与技术攻关的核心阵地之一。

3.5 上游高纯原料深析：被忽视的"卡脖子"根源

如果说中游专用材料是"看得见的战场"，那么上游高纯原料就是"看不见的战线"。半导体材料的纯度天花板，从根本上取决于上游原料的纯度。

高纯多晶硅：半导体级多晶硅（11N以上，即99.999999999%）是硅片的根本原料，其提纯（改良西门子法、流化床法）技术长期由德国瓦克、美国Hemlock、日本德山等掌握。中国虽是多晶硅大国（光伏级产能全球第一），但电子级高纯多晶硅仍部分依赖进口，是硅片纯度的深层制约。

高纯金属与靶材原料：高纯铝、铜、钛、钽、钨、钴等是溅射靶材的原料，高纯金属的提纯（电子束熔炼、真空蒸馏等）技术壁垒高，日本、美国企业主导。

电子特气与前驱体的源气体：高纯三氟化氮、六氟化钨、六氯乙硅烷等特种气体的制备，以及用于ALD/CVD的金属有机前驱体（如三甲基铝、四甲基硅烷），是气体与沉积材料的源头，技术壁垒极高。

高纯湿电子化学品原料：高纯盐酸、硫酸、双氧水、氨水等基础超净高纯试剂，是湿电子化学品的母料，提纯精度直接决定下游清洗/刻蚀效果。

可以说，上游高纯原料的国产化，是中游材料自主可控的"根"。当前中国在光伏级多晶硅、部分大宗气体上已实现主导，但在电子级高纯多晶硅、高端前驱体、部分高纯金属上仍存在短板。大基金三期与各类专项对"卡脖子"的聚焦，正在推动上游环节的补链强链。

3.6 产业链价值分布与"微笑曲线"

从价值分布看，半导体材料产业链呈现典型的"微笑曲线"：

• 左端（上游高纯原料与前驱体）
  ：技术壁垒极高、毛利率高，但产业化难度大，是国产化最薄弱、最易被"卡"的环节；
• 中间（中游专用材料制造）
  ：是产业主体，不同品类毛利率差异巨大——CMP材料、光刻胶、前驱体等高技术品类毛利率可达40%以上，而常规气体、中低端化学品毛利率较低；
• 右端（下游晶圆制造/封测）
  ：客户集中度高，对材料供应商的议价能力强，验证周期长，形成对材料企业的"双向挤压"（既要过技术关，又要接受价格谈判）。

这一价值格局决定了：国产材料企业若想获得高盈利与强议价能力，必须向高技术壁垒的高端品类突破，并向上游高纯原料延伸，构建一体化能力，才能摆脱中低端同质化竞争的"内卷"陷阱。

3.7 产业链安全的"木桶效应"

半导体材料产业链的安全遵循典型的"木桶效应"——决定芯片能否制造出来的，不是最强的那块材料，而是最短的那块。一颗芯片需要数十种、上百种材料协同，任何一种关键材料的断供，都可能导致整条产线停摆。

这意味着，评估中国半导体材料的产业安全，不能只看"平均国产化率"或"已突破的明星材料"，而必须逐一排查每一个细分环节的"短板"。当前中国最短的几块"木板"包括：ArF/EUV光刻胶、12英寸高端硅片、高端封装基板（ABF载板）、高纯前驱体、部分上游高纯原料。这些短板一日不补齐，产业链安全就一日不能真正实现。这也正是国家大基金三期"资金重心转向材料、聚焦卡脖子环节"的深层逻辑。
