无卤阻燃改性塑料灼热丝测试标准演进与行业痛点分析
商务合作、技术交流请关注后获取联系方式.
您的关注，我的动力！
引言：随着电工电子领域安全规范的持续升级，灼热丝测试已成为无卤阻燃改性塑料进入电气终端市场的核心准入指标。与UL94垂直燃烧的明火测试机制不同，灼热丝测试模拟电气过载、接触不良引发的高温热源接触场景，更贴近真实电气火灾的诱发条件。当前行业普遍存在指标概念混淆、测试边界认知不足等问题，导致材料选型与成品认证频繁出现偏差。
一、灼热丝测试标准体系与核心指标
1.1 国内外标准体系
国际层面，灼热丝测试依据IEC 60695-2 系列标准（2021 版），涵盖通用试验方法、成品试验、材料可燃性指数、材料起燃温度四部分，是全球电工电子产品防火安全的通用技术规范。国内等同采用该系列标准，对应GB/T 5169.10~13系列。其中GB/T 5169.11/12/13-2024已于2025年3月实施，替代2013版旧标准，在试样规范、术语定义、环境条件等方面实现与国际标准全面接轨。国内标准编号 | 对应国际标准 | 核心内容 |
GB/T 5169.10-2017 | IEC 60695-2-10:2016 | 灼热丝装置通用要求、试验通用方法 |
GB/T 5169.11-2024 | IEC 60695-2-11:2021 | 成品的灼热丝可燃性试验（GWEPT） |
GB/T 5169.12-2024 | IEC 60695-2-12:2021 | 材料的灼热丝可燃性指数（GWFI） |
GB/T 5169.13-2024 | IEC 60695-2-13:2021 | 材料的灼热丝起燃温度（GWIT） |
2024 版国标核心技术更新：明确火焰现象判定定义；扩展试样厚度范围至 0.1mm~6.0mm；增加单厚度推荐试样数量以降低结果离散性；细化吸湿性材料状态调节要求，消除预处理不当导致的结果偏差。1.2 核心指标的技术差异
行业常规表述中的“灼热丝温度” 涵盖三类评价维度，三者测试逻辑与严苛程度存在本质区别：- GWFI（灼热丝可燃性指数）：材料级分级指标，指材料可通过测试的最高温度，考核起火后自熄能力与滴落引燃风险，为行业主流标称指标。判定条件为：起燃后30s 内自熄、试样未完全烧尽、熔融滴落物不引燃底层绢纸。
- GWIT（灼热丝起燃温度）：材料起火安全阈值，定义为“不发生持续起燃的最高测试温度 + 25℃”，考核材料的起燃难易程度，要求单次有焰燃烧时长≤5s，严苛程度显著高于 GWFI，适用于高压、无人值守电气部件。
- GWEPT（成品灼热丝试验）：终端产品合规性测试，针对注塑成品或组件开展测试，仅给出合格/ 不合格判定，不输出材料等级，为整机安规认证的必测项目。
同体系无卤改性材料的GWIT值通常较GWFI低100~150℃，二者不可混用标称。
二、灼热丝测试的关键技术参数
2.1 测试装置与试样规范

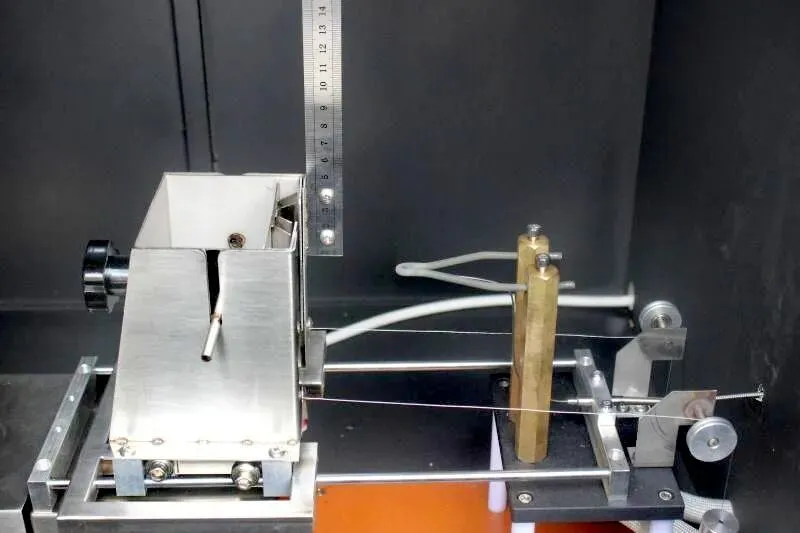

根据标准要求，灼热丝采用镍铬合金U 形环（Ni＞77%，Cr≈20%），直径 4.00±0.07mm，测试前需经退火处理；测温采用直径 1.0mm 的 1 级铠装热电偶，测温误差≤1%，仲裁测试需以银箔熔化法校准温度。试样下方 200±5mm 处铺设覆单层包装绢纸的松木板（厚度约 10mm），用于判定滴落物二次引燃风险。- 厚度效应：相同配方下，试样厚度从3.0mm 降至 0.75mm 时，GWFI 可下降 100~150℃。材料灼热丝等级必须标注对应测试厚度，无厚度标注的等级参数不具备选型参考价值。
- 状态调节：PA、PBT 等吸湿性无卤阻燃材料，需在 23±2℃、50±5% RH 环境中状态调节 24h。预处理不规范会因水分汽化带走热量，导致测试结果偏高，与实际使用性能存在偏差。
2.2 无卤体系性能的核心影响因素
与溴锑阻燃体系相比，无卤阻燃塑料（磷氮系、磷系、无机填充系）的灼热丝性能受配方结构影响更显著，核心影响维度包括：- 成炭性能：磷氮膨胀型阻燃体系通过高温成炭隔隔热源，炭层致密性与结构强度直接决定GWFI 等级；炭层开裂、脱落会导致热量持续渗透，延长燃烧时间甚至烧穿试样。
- 滴落行为：无卤体系普遍存在高温熔体强度低、易流淌的问题，带火熔滴引燃绢纸是最常见的不合格诱因。适度滴落可带走热量辅助自熄，但带焰滴落属于标准一票否决项。
- 玻纤与填充效应：玻纤会形成导热通道，加速热量传递并破坏炭层连续性，因此玻纤增强无卤材料的灼热丝调试难度显著高于纯树脂体系；无机填充量超过30% 时，也会因炭层断裂导致性能等级下降。
三、下游应用的核心痛点分析
结合家电、连接器、新能源等领域的应用实际，当前无卤阻燃改性塑料在灼热丝应用端存在六类共性问题，构成供需错配的核心矛盾。3.1 指标概念混淆，选型依据偏差
这是下游最普遍的选型误区。UL94 V0 与灼热丝测试原理完全不同，二者无直接对应关系：UL94为明火垂直燃烧模式，灼热丝为高温固体接触传热模式。多数终端默认V0 材料可通过GWFI 850℃测试，实际溴系V0材料常因带焰滴落无法通过750℃以上灼热丝测试；部分无卤V0材料也会因炭层强度不足，在960℃测试中出现烧穿、引燃绢纸的情况。此外，行业常规标称的“灼热丝960℃” 均指代 GWFI，若终端实际需求为 GWIT 指标，将直接导致选型错配。依据家电行业通用测试规范，无人值守且工作电流＞0.2A 的电气部件，材料需最低满足GWIT 775℃，仅标注GWFI 的材料无法直接应用于该类场景。3.2 薄壁化趋势下性能衰减显著
消费电子、小家电的轻量化设计推动制件壁厚从传统2.0\3.0mm 降至 0.8\1.2mm，部分精密连接器壁厚低至0.4mm。由于灼热丝性能对厚度高度敏感，多数材料厂商仅提供3.0mm 标准样条数据，终端按此选型后，薄壁成品实测等级可下降1~2 档，导致整机认证不通过。对于无卤阻燃PP、薄壁 PA 等难点体系，壁厚低于1.0mm 时，常规配方难以稳定通过GWFI 750℃；达标需提升阻燃剂与协效助剂用量，将伴随成本上升、冲击强度下降、加工流动性降低等连锁问题。3.3 无卤化与高性能的成本矛盾
在RoHS、REACH 等环保法规驱动下，家电、消费电子行业全面推进无卤化转型。但无卤阻燃材料实现高灼热丝等级的技术门槛与成本显著高于溴系体系：溴锑体系添加少量抗滴落剂即可满足GWFI 750\850℃要求；无卤体系达到同等等级需复配多组阻燃与协效组分，原材料成本提升30%\50%，若需同时满足GWFI 960℃与GWIT 750℃，成本将进一步上升。同时，高填充无卤体系常伴随冲击强度下降、加工窗口收窄、外观良率降低等问题，终端需在防火性能、力学性能、加工成本之间进行权衡。3.4 材料级数据与成品测试脱节
整机认证阶段，材料标准样条GWFI合格但成品GWEPT不合格的现象频发，核心原因是成品结构与安装方式改变了热量分布：筋位、开孔、薄壁区域热量扩散路径改变，易出现局部烧穿；成品紧贴金属安装、处于密闭空间时，散热条件恶化会延长火焰持续时间；注塑过程形成的熔接痕、内应力、脱模剂残留，也会降低局部灼热丝性能。标准明确规定，材料级测试结果仅用于材料筛选与预评估，不能替代成品测试，但多数中小终端缺乏预测试环节，直接依赖材料厂商数据，导致认证周期延长、开模成本损耗。3.5 批次稳定性与预处理管控不足
部分中小改性企业为控制成本，采用回收基材、低品质阻燃剂，或配方管控精度不足，导致灼热丝性能批次波动较大，出现首批样件合格、批量供货后抽检不合格的情况，给终端带来合规风险。此外，吸湿性材料的预处理环节常被忽略。PA、PBT类无卤阻燃料若注塑前干燥不充分、测试前未按标准调节状态，会因水分汽化导致测试结果偏高；成品实际使用中吸湿饱和后，灼热丝性能将明显下降，存在安全隐患。2024版国标强化状态调节要求，正是为规避此类假性合格问题。3.6 高 GWIT 产品供给不足
随着智能家居、储能、充电桩等无人值守设备的普及，下游对GWIT 指标的需求快速增长，多场景提出GWIT 750℃甚至800℃的要求。但当前市场多数无卤改性材料仅标称 GWFI，GWIT 达标产品供给有限，且集中于头部材料企业。常规磷氮膨胀型体系主要提升GWFI，对GWIT 改善效果有限；提升起燃温度需复配次磷酸铝、亚磷酸铝等低温抑燃组分，配方调试难度大，对阻燃剂纯度与分散性要求高，中小厂商难以实现稳定量产，导致终端选型范围窄、采购成本高。
四、行业优化路径
4.1 终端选型：明确边界，前置验证
- 规范需求定义：采购技术规范需明确指标类型（GWFI/GWIT）、对应测试厚度、执行标准版本，避免模糊的温度标称表述。
- 匹配厚度选型：优先选用与成品壁厚接近的材料测试数据，超薄壁制件需采用定制化配方，不可直接套用厚壁样条参数。
- 前置成品验证：正式开模与量产前，制备简易样件开展成品灼热丝预测试，提前识别结构与工艺风险，降低认证失败概率。
4.2 配方优化：靶向提升无卤体系性能
无卤阻燃改性塑料灼热丝性能的提升，核心围绕强化成炭、控制滴落、提高起燃温度三个方向开展：- 抗滴落调控：添加0.2%~0.6% PTFE 微粉提升熔体强度，配合0.3%~1% 有机硅树脂优化炭层致密性，解决带焰滴落引燃绢纸的核心问题。
- 成炭协效优化：复配0.5%~1.5% 硼酸锌、蒙脱土等无机协效剂，提升炭层隔热性能与结构强度，抑制高温烧穿。
- GWIT 定向提升：引入2%~6%次磷酸铝 / 亚磷酸铝体系，发挥低温气相阻燃作用，降低材料起燃概率，提升起燃温度。
- 玻纤体系适配：足量添加硅烷偶联剂包覆玻纤，削弱导热通道对炭层的破坏作用，同时控制玻纤占比在30%以内。
结 论
灼热丝测试是对材料在真实电气故障场景下防火能力的量化评估，而非单纯的温度数值达标。随着2024 版新国标的实施，国内灼热丝测试体系与国际标准全面接轨，对测试规范性与结果准确性的要求持续提升。对无卤阻燃改性塑料行业而言，从“合规过检” 向 “实质防火” 升级，解决下游选型、成本、成品匹配等核心痛点，是技术发展的核心方向。头部企业已通过复配体系优化、协效助剂开发，逐步实现无卤环保、高灼热丝性能与综合力学性能的平衡；终端也需建立规范的选型逻辑，明确指标边界、前置验证环节，共同推动电气防火安全水平的实质性提升。参考文献
[1] GB/T 5169.12-2024, 电工电子产品着火危险试验 第 12 部分：灼热丝 / 热丝基本试验方法 材料的灼热丝可燃性指数（GWFI）试验方法 [S]. 北京：中国标准出版社，2024.[2] IEC 60695-2-12:2021, Fire hazard testing - Part 2-12: Glowing/hot-wire based test methods - Glow-wire flammability index (GWFI) test method for materials [S]. Geneva: International Electrotechnical Commission, 2021.[3] GB/T 5169.13-2024, 电工电子产品着火危险试验 第 13 部分：灼热丝 / 热丝基本试验方法 材料的灼热丝起燃温度（GWIT）试验方法 [S]. 北京：中国标准出版社，2024.[4] TE Connectivity. Glow Wire Testing for the Appliance Industry [R]. 2023.[5] 深圳安博检测. GB/T 5169 系列 2024 版标准技术更新解读 [EB/OL]. 2025.[6] 中国消防协会. 2024 年中国阻燃材料行业技术发展白皮书 [R]. 2024.
如果你觉得这篇文章有用
欢迎点赞
／转发／收藏／留言／推荐
扫描二维码添加微信，具体沟通联系。
- 阻燃剂和阻燃母粒：PP无卤阻燃剂、尼龙无卤增强无卤阻燃剂、阻燃母粒；
- 改性塑料阻燃方案设计、热塑性A2级建筑阻燃材料项目合作。
1.高端无卤阻燃剂之王：二乙基次膦酸铝（ADP）的应用与市场前景
2.亚磷酸铝 (APHP) - 高性能阻燃剂
3.阻燃尼龙技术全透视：从选料到应用，一篇搞定！
4.聚丙烯（PP）材料无卤阻燃改性技术简介与应用前景
5.工业“味精”-硅酮润滑剂：阻燃塑料材料改性的高效协同解决方案
6.无卤阻燃核心材料：三嗪类阻燃剂的阻燃机理、应用与痛点破解攻略
7.塑料材料国际通行证：UL黄卡认证全面解读与避坑指南
8.磷-氮系无卤阻燃剂：创新与挑战并存，高效阻燃与环保安全的高性能解决方案
9.高效无卤阻燃剂：次磷酸铝的特性与应用指南
10.无卤阻燃剂市场研究之二：次磷酸盐和亚磷酸盐类阻燃机理、应用范围及发展趋势
11.灼热丝测试：电子电器产品的防火安全“试金石”
12.高CTI材料：破解电气化时代的材料安全密码
13.阻燃PP发泡材料：绿色低碳时代的新选择
14.阻燃与增韧的平衡术：阻燃材料增韧方案的选择
15.耐温性能：阻燃材料的“生命线”与行业突围战
16阻燃建材市场洞察：需求激增与行业破局之道
17.阻燃剂与塑料的「相爱相杀」：相容性难题的破解之道
18.阻燃剂行业大变局：十溴二苯乙烷（DBDPE）拟禁用后的绿色转型之路
19.尼龙无卤阻燃剂：欧盟REACH新规下的解决方案与应用前景
20.氮系无卤阻燃剂：三聚氰胺氰尿酸盐（MCA）的特性和创新应用方案
21.磷氮无卤阻燃剂：焦磷酸哌哌嗪(PAPP)的特性优势与应用痛点解决方案
22.聚烯烃无卤阻燃技术解析：从机理到应用，破解行业核心痛点
23.三氧化二锑（Sb₂O₃）特性、在阻燃领域的应用局限及绿色替代技术研究
24.破解高端尼龙阻燃量产难题：亚磷酸铝（APHP）如何成为ADP的“黄金搭档”
25.三重不可逆共振：2026年磷系阻燃剂涨价周期全面开启，采购管理逻辑彻底重构
26.磷-氮-硅协同无卤阻燃体系机理及研究进展
27.氧指数：材料阻燃性能的量化指标及高效提升方法
28.磷资源战略化：无卤磷氮系阻燃剂行业的重构与突围
29.2026上海Chinaplas橡塑展复盘：阻燃剂与阻燃材料引领赛道，橡塑企业破局突围
30.从"材料分级"到"场景安全"：GB 8624-2025建材燃烧性能新国标深度解读
31.亚磷酸铝（APHP）｜尼龙+弹性体无卤阻燃高性价比优选
32.氮系阻燃剂MCA 产品介绍及应用指南
33.一文读懂：无卤阻燃尼龙法规合规门槛+配方设计核心逻辑
34.摒弃低价内卷，以价值与专业构筑核心竞争力：六大信念穿越周期
作者声明：
- 如需转载或摘取本公众号原创文章，请在文章开头或结尾注明来源【阻燃黑科所-无卤专研版】；
- 凡注明“来源：XXX”的作品，均转载或摘取自网络其它媒体，转载或摘取目的在于传递更多信息，并不代表作者赞同其观点和对其真实性负责；
- 转载或摘取文章，版权归原作者所有，无法确认原作者的，仅标明转载来源；
- 本文所用图片、文字、视频若涉及版权问题，请第一时间联系删除处理。
