高分辨液质选型这件事，多数实验室在预算批下来之前就已经开始纠结了。Orbitrap分辨率高但怕慢，QTOF速度快但怕分辨率不够，timsTOF多了淌度维度但怕软件生态跟不上——这些不是杞人忧天，是每天在发生的真实决策困境。

核心逻辑

当前高分辨液质市场按质量分析器技术路线可划分为三大阵营：静电场轨道阱（Orbitrap，Thermo独家）、飞行时间（QTOF，Waters/SCIEX/Agilent/Shimadzu/Bruker群雄逐鹿）、以及淌度耦合飞行时间（timsTOF/Cyclic IMS/IM-QTOF，Bruker/Waters/Agilent）。三种技术路线各有底层物理逻辑，决定了分辨率、扫描速度、质量精度和动态范围这四个核心指标的取舍关系——不存在"全面碾压"，只有"匹配需求"。

本文以二十年质谱研发工程师的视角，逐台拆解当前六大厂商在售主力高分辨液质机型，涵盖质量分析器设计、离子传输路径、碎裂模式、检测器架构，给出关键性能参数的横向对比，并在文末附上不拐弯抹角的选型建议。

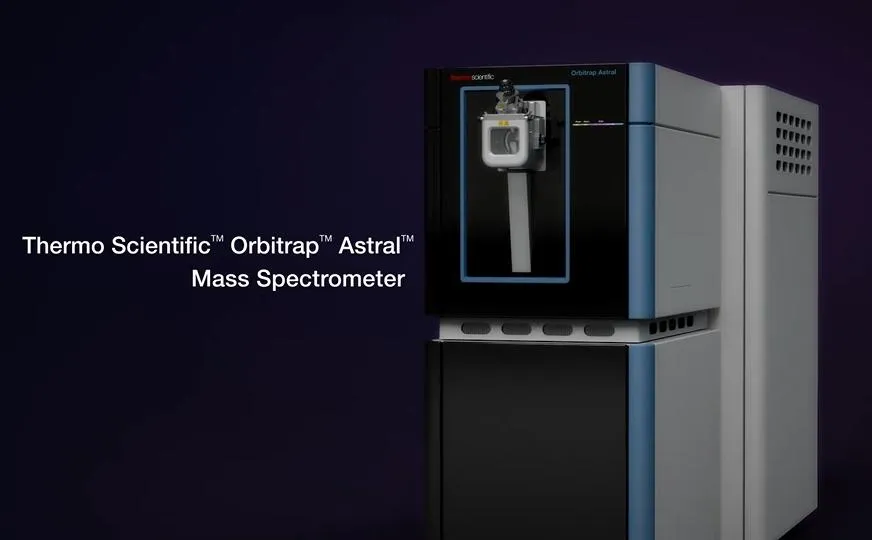

图1. Thermo Scientific Orbitrap Astral高分辨质谱仪
图源：Thermo Fisher Scientific
产品官网链接：https://www.thermofisher.com/us/en/home/industrial/mass-spectrometry/liquid-chromatography-mass-spectrometry-lc-ms/lc-ms-systems/orbitrap-lc-ms/orbitrap-astral-mass-spectrometer.html

一、三大技术路线的底层物理逻辑

1.1 Orbitrap：静电场中的傅里叶变换

Orbitrap质量分析器利用静电场将离子捕获在中心纺锤形电极周围的轨道中。离子沿中心电极轴向做简谐振荡，振荡频率与m/z的平方根成反比。通过采集镜像电流并进行傅里叶变换，得到质谱图。

核心物理特征：分辨率与瞬态采集时间成正比——你要高分辨率，就得让离子多振荡一会儿。这就是Orbitrap的"快不起来"的物理根源。Thermo通过提高中心电极电压（Ultra-High-Field Orbitrap，4 kV）、优化真空（<10⁻¹⁰ Torr），将480,000分辨率下的扫描速度推到了40 Hz。

另一个关键特征是分辨率随m/z升高而下降（R ∝ 1/√(m/z)）。厂商标注的480,000分辨率是在m/z 200处测得的，到m/z 1000就降到了约215,000。这不是偷工减料，是傅里叶变换质量分析器的物理规律。

1.2 QTOF：飞行时间的极限竞速

QTOF的TOF端原理简单：离子被脉冲电场加速后进入无场飞行区，根据到达检测器的时间差区分m/z。分辨率近似为R = t/(2Δt)，其中Δt来自初始位置/能量散布和脉冲宽度。

TOF的核心优势是扫描速度——理论上一次脉冲即可获得一张全谱。现代QTOF的扫描速度可达50-133 Hz（全扫），MS/MS模式可高达200 Hz。但TOF的分辨率与飞行路径长度成正比，台式仪器通常受限于物理尺寸，传统QTOF分辨率多在30,000-60,000范围。

Waters的Xevo MRT采用多反射TOF（MRT）架构，通过非对称离子镜让离子在有限空间内多次折返，等效飞行路径大幅延长，将台式TOF的分辨率推到了100,000以上。这是TOF路线在台式机上的一次关键突破。

1.3 淌度耦合TOF：第四维度的信息红利

淌度（Ion Mobility）在离子进入TOF之前增加了一个基于碰撞截面（CCS）的气相分离维度。Bruker的TIMS（Trapped Ion Mobility Spectrometry）和Waters的Cyclic IMS、Agilent的漂移管IMS分别走了不同的工程路线。

淌度的核心价值在于：①增加峰容量（淌度+LC+MS三维分离）；②通过CCS值辅助化合物鉴定（数据库匹配）；③TIMS独有的PASEF模式实现近100%占空比的MS/MS采集。Bruker在这方面布局最早，积累了先发优势。

图2. Bruker timsTOF Ultra（timsUltra AIP）质谱仪
图源：Bruker Corporation
产品官网链接：https://www.bruker.com/de/products-and-solutions/mass-spectrometry/timstof/timsultra-aip.html

二、六大厂商主力机型逐台拆解

2.1 Thermo Fisher — Orbitrap Astral

定位：Thermo当前最高通量的蛋白质组学旗舰，2023年ASMS发布，2024年获HUPO科学技术奖。

核心架构：三合一分析器——四极杆质量过滤器（AQT，分段四极杆，切换时间1 ms）+ Orbitrap（一级MS，最高480,000 @ m/z 200）+ Astral分析器（MS/MS，80,000 @ m/z 524，最高200 Hz）。

Astral分析器设计：非对称轨道无损（Asymmetric Track Lossless）质量分析器。离子在双压离子处理器中经HCD碎裂后，通过注入光学器件（Injection Optics）精确对齐，加速进入由非对称离子镜（Asymmetric Ion Mirror）和离子箔（Ion Foil）围成的静电场区域。离子沿非对称离子镜方向做横向震荡，飞行路径约30米，最终到达HDR双通道检测器。离子传输效率约90%，比传统QTOF提高了约10倍。

关键参数：Orbitrap MS分辨率480,000（@ m/z 200），Astral MS/MS分辨率80,000（@ m/z 524），MS/MS采集速率200 Hz，质量范围40-6,000（BioPharma选项至8,000），质量精度<1 ppm（EASY-IC内标），动态范围>5个数量级。

设计小巧思：五包离子并行处理——Orbitrap做MS的同时，Astral同步做MS/MS，仪器利用率最大化。配合8分钟injection-to-injection循环，单针可鉴定>10,000个蛋白。StarCell四极杆的"配置切换模式"（CSM）通过RF切换降低杆污染，延长维护周期。

毒舌点评：Astral确实是一台好仪器。但不要被"200 Hz MS/MS"迷惑——这是在80,000分辨率下的指标。如果你习惯看Orbitrap的480,000分辨率数据，切换到80,000的Astral谱图时需要有心理预期。另外，Astral的价格在900,000-1,200,000美元区间，实验室预算不到位的可以不用往下看了。

2.2 Thermo Fisher — Orbitrap Exploris 480

定位：Orbitrap系列的主力定量机型，继承Q Exactive HF-X的衣钵。

核心架构：四极杆（AQT）+ Ion Routing Multipole（IRM，HCD碎裂）+ Ultra-High-Field Orbitrap。

关键参数：分辨率480,000（@ m/z 200），扫描速度40 Hz（@ 7,500分辨率），质量范围40-6,000（BioPharma选项至8,000），质量精度<1 ppm（EASY-IC，5天内），<3 ppm（外标），动态范围>5,000:1。

设计小巧思：IRM设计直接继承自Tribrid系列，相比Q Exactive系列显著降低污染。六段式单涡轮泵真空系统（降噪降维护）。EASY-IC内标源实现实时锁质量校准，维持5天以上sub-1 ppm。FAIMS Pro Duo接口可选，信噪比提升最高100倍。

毒舌点评：Exploris 480是Orbitrap家族里最"均衡"的机型——分辨率够、速度够、动态范围够、价格没有Astral那么离谱。但是，40 Hz的扫描速度面对真正的窄峰UPLC方法时还是会吃力。如果你主要做DIA定量蛋白质组学，预算又够不上Astral，这台是目前Orbitrap阵营的最佳选择。

2.3 Waters — Xevo MRT P10

定位：Waters在台式高分辨市场放出的"搅局者"。2026年ASMS正式发布，主打多反射TOF架构。

核心架构：四极杆 + 多反射飞行时间（Multi-Reflecting TOF）。MRT设计通过非对称离子镜实现离子在有限空间内多次折返，等效飞行路径延长至数十米，突破了台式TOF的分辨率天花板。

关键参数：分辨率>100,000（台式QTOF最高），质量精度<1 ppm（内标），MS/MS灵敏度比上一代提升>10倍，DESI XS源兼容空间成像。

设计小巧思：MRT的巧妙之处在于，它让TOF在台式机尺寸内获得了接近Orbitrap的分辨率，同时保留了TOF的扫描速度优势。配合DESI XS离子源可实现高通量空间分辨质谱成像。仪器整体功耗和占地均大幅优化。

毒舌点评：Waters终于拿出了能跟Orbitrap在分辨率上掰手腕的QTOF。MRT不是新技术（最早可以追溯到20世纪90年代的学术概念），但工程化实现是真正的难点。离子在多次折返中的损耗控制、检测器的带宽匹配、数据系统的实时处理能力——这三座大山Waters花了很长时间才翻过去。第一批用户本质上是帮厂商做beta测试，这点要有心理准备。

2.4 Bruker — timsTOF Ultra（timsUltra AIP）

定位：Bruker的第三代timsTOF，主打单细胞灵敏度与4D蛋白组学。

核心架构：双TIMS淌度分离 + 四极杆 + PASEF TOF。第三代新增Athena Ion Processor（AIP），碎片离子信号提升>2倍。

关键参数：PASEF MS/MS速率300 Hz，TIMS分辨率>200（CCS维度），质量范围20-40,000 m/z，单细胞级灵敏度（最低0.125 ng蛋白上样量），质量精度<0.8 ppm（内标），<2 ppm（外标）。

设计小巧思：PASEF（Parallel Accumulation Serial Fragmentation）是timsTOF的核心竞争力——前段TIMS累积离子，后段TIMS按淌度释放并做MS/MS，占空比接近100%。第三代AIP的离子处理器可编程设置传输质量范围，针对有限样品聚焦信息丰富的质量区间。ICC 2.0（Ion Charge Control）让进样量更宽容，降低用户操作门槛。VIP-HESI离子源支持50 µL/min流速，可连续运行5,000次进样。

毒舌点评：timsTOF在单细胞蛋白组学领域目前确实没有对手。但Bruker的命名体系太混乱了——timsTOF Pro、Pro 2、HT、Ultra、Ultra 2、Ultra AIP，不翻产品手册根本搞不清代际关系。另外，淌度校准需要标准品（Tune Mix），校准不好CCS值就不可靠，淌度维度的价值直接打对折。软件生态虽然有ProteoScape的进步，但相比Thermo的PD/CHIMERYS和SCIEX OS，在第三方兼容性上仍有差距。

2.5 SCIEX — ZenoTOF 7600

定位：SCIEX的高分辨旗舰，主打Zeno阱灵敏度增强和EAD碎裂。

核心架构：四极杆 + Zeno阱（离子累积阱）+ EAD碎裂池 + TOF（N型飞行路径，恒温控制）。

关键参数：分辨率≥42,000（@ m/z 957），MS/MS速率133 Hz，质量范围40-40,000 m/z，质量精度<1 ppm（内标），<2 ppm（外标），动态范围>5个数量级，Zeno阱MS/MS灵敏度提升5-20倍。

设计小巧思：Zeno阱解决的是QTOF的经典痛点——MS/MS占空比低。传统QTOF做MS/MS时，母离子在四极杆中筛选后只有一部分进入碰撞室和TOF，占空比通常只有5-10%。Zeno阱在碰撞室之前累积离子，然后一次性脉冲进TOF，占空比提升到>90%。EAD（电子活化解离）可调电子能量（低能做大分子top-down、中能做PTM保留、高能做小分子结构诊断），一套硬件覆盖从完整蛋白到小分子代谢物的碎裂需求。

毒舌点评：Zeno阱的灵敏度提升是实实在在的，不是市场部的数字游戏。但ZenoTOF 7600的42,000分辨率在当前市场确实不算高——Waters MRT P10已经做到>100,000，Bruker timsTOF虽然也不以超高分辨率见长但有淌度加分。如果你的核心需求是区分近等质量干扰，这台不是最佳选择。EAD是真正的差异化武器，但目前EAD的谱图数据库还远不如CID/HCD丰富，鉴定时需要更多人工判断。

图3. SCIEX ZenoTOF 7600高分辨质谱系统
图源：SCIEX
产品官网链接：https://sciex.com/products/mass-spectrometers/qtof-systems/zenotof-7600-system

2.6 Agilent — 6546 QTOF / 6560 IM QTOF

定位：Agilent在高分辨液质市场的双线布局——6546主打速度和稳定性，6560主打淌度分离。

核心架构（6546）：四极杆 + 碰撞室 + TOF（Agilent Jet Stream离子源，iFunnel离子传输）。

关键参数（6546）：分辨率~45,000（@ m/z 2,722），扫描速度50 Hz，质量范围100-10,000 m/z，质量精度<0.8 ppm（内标），SWARM自动调谐，检测器寿命延长3倍。

关键参数（6560）：漂移管离子淌度（DTIMS），分辨率~40,000，碰撞截面（CCS）精确直接测量，电动离子漏斗技术提升灵敏度。

设计小巧思：6546的SWARM自动调谐是一个被低估的功能——中端仪器做到一键自动优化，大幅降低了对操作人员的经验要求。6560的漂移管IMS是唯一能直接精确测量CCS值的商用平台（其他IMS技术需要校准曲线），这对CCS数据库建设有根本性价值。Agilent的MassHunter软件生态完善，从代谢组学到农药筛查都有成熟的workflow。

毒舌点评：Agilent QTOF的特点是"够用且稳定"——不像Thermo那样炫技，不像Bruker那样激进，但仪器上手快、维护省心、软件成熟。缺点是在组学研究领域的存在感被Thermo和Bruker压着打。6546的分辨率在六家厂商中属于中下游，如果你要做完整的非靶向代谢组学或复杂样品的未知物鉴定，建议往上看到6560或跨品牌比较。

2.7 Shimadzu — LCMS-9030/9050 QTOF

定位：岛津的高分辨主力，主打性价比和亚洲市场。

核心架构：四极杆 + 碰撞室 + TOF（UFaccumulation离子累积 + UFgrating高精度飞行管）。

关键参数：分辨率~40,000-60,000（取决于型号配置），质量精度<1 ppm（内标），极性切换速度极快（岛津传统强项），与Nexera UHPLC深度集成。

设计小巧思：岛津在QTOF上走的是实用主义路线——UFaccumulation累积离子提升灵敏度，UFgrating优化飞行管电场均匀性。极性切换速度是岛津的传统优势（源自三重四极杆的技术积累），在正负离子同时采集的场景中有明显优势。LCMS-9030与Nexera X4液相深度集成，操作界面统一，适合需要"开机即用"的常规实验室。

毒舌点评：岛津QTOF在国内市场的保有量不小，尤其是在制药企业的QC/QA实验室和高校教学平台。性价比确实有优势，但如果你要做前沿组学研究发高水平论文，大概率不会选岛津——不是因为仪器不好，而是因为学术圈的数据共享和协作生态基本被Thermo和Bruker锁定了。

三、核心性能参数横向对比

四、核心部件深度拆解

4.1 质量分析器：三条技术路线的工程取舍

Orbitrap系列：静电场捕获+镜像电流检测+傅里叶变换。优势在于分辨率极限高、质量精度极其稳定（受环境因素影响小）。劣势在于高分辨率需要长瞬态采集时间，扫描速度受限；分辨率随m/z升高而下降。

TOF系列：脉冲加速+无场飞行+时间检测。优势在于扫描速度极快、质量范围上限高、不牺牲速度换分辨率。劣势在于分辨率受限于飞行路径长度（台式机物理空间约束）、受温度影响较大（需恒温飞行管）、质量精度需要频繁校准。

淌度-TOF系列：在TOF前端增加淌度分离，增加一个基于CCS值的分离维度。Bruker的TIMS（累积释放型）和Agilent的DTIMS（漂移管型）、Waters的Cyclic IMS（循环型）代表了三种不同的工程路线。TIMS的优势是占空比高（PASEF），DTIMS的优势是CCS值可直接计算（第一原理），Cyclic IMS的优势是可以多圈循环实现超高淌度分辨率。

4.2 离子源与传输路径

Thermo：OptaMax NG离子源 + 高容量离子传输管（HCTT）+ 电动力学离子漏斗（EDIF）+ 先进活性束引导（AABG，双弯曲几何去噪）。整个传输链路的设计哲学是"尽可能多地抓取离子，同时尽可能干净地传输"。FAIMS Pro Duo接口可在离子进入质谱前做气相淌度预分离。

SCIEX：Turbo V离子源（加热气帘设计，抗污染能力强）+ Q0离子引导。Zeno阱是关键创新——在碰撞室之前累积离子再一次性脉冲进TOF，把MS/MS占空比从传统的5-10%拉到了>90%。EAD碎裂池可调电子能量，从低能（top-down完整蛋白）到高能（小分子结构诊断）全覆盖。

Bruker：CaptiveSpray Ultra 2（CSI Ultra 2，纳升喷雾）+ VIP-HESI（高通量喷雾）+ 双TIMS cartridge。第三代AIP（Athena Ion Processor）离子处理器是核心升级——可编程的传输质量范围，针对不同实验类型（单细胞vs完整蛋白vs糖肽）智能切换。

Waters：StepWave离子传输 + Z-Spray离子源。Xevo MRT的离子光学经过重新设计，配合MRT的长飞行路径，对离子束的准直性要求极高。

Agilent：Jet Stream热梯度聚焦离子源 + iFunnel离子漏斗。Jet Stream通过超热鞘气（最高350°C）加速去溶剂化并聚焦离子束，对高通量应用友好。6546的新一代离子束成形光学元件显著提升了两端清洗之间的运行时间。

4.3 检测器

Orbitrap：镜像电流检测（非破坏性），检测后离子可继续用于后续分析。这是Orbitrap能做MSⁿ的物理基础。Astral的HDR检测器是双通道设计（高增益+低增益），同时覆盖高丰度和低丰度信号。

TOF：MCP（微通道板）或HED（高能打拿极）检测器，破坏性检测。传统MCP在高m/z离子（速度慢）时灵敏度下降，且存在检测器恢复时间导致的低质量偏差。Agilent 6546的增强增益漂移检测器将寿命延长了3倍。SCIEX的检测器在Zeno阱配合下实现了>90%的离子利用率。

FT-ICR：与Orbitrap同为镜像电流检测，但需要超导磁体（成本和使用门槛是另一个量级）。

五、二十年研发老兵的整体评价

5.1 三大趋势

趋势一：淌度标配化。 五年前淌度还是高端选配，现在Bruker标配TIMS、Waters有Cyclic IMS、Agilent有DTIMS、Thermo有FAIMS Pro——淌度已经从差异化卖点变成了高分辨液质的默认配置。未来五年，没有淌度维度的高分辨质谱会越来越难卖。

趋势二：单细胞灵敏度成为新战场。 timsTOF Ultra率先把单细胞蛋白组学推到了实用化水平（0.125 ng上样量），Orbitrap Astral紧随其后，Waters和SCIEX也在跟进。这个战场的核心不是"能不能做"，而是"在多快的速度下能做多深"——通量和深度的乘积才是真实竞争力。

趋势三：软件和数据处理能力正在成为选型的关键权重。 十年前买质谱主要看硬件参数，现在DIA数据解析、淌度数据挖掘、云端协作、AI辅助鉴定——软件生态的成熟度直接决定仪器在实验室的实际利用率。Bruker ProteoScape、Thermo CHIMERYS/PD、SCIEX OS、Agilent MassHunter各有千秋，但整体上Thermo的生态最完善，SCIEX和Bruker在快速追赶。

5.2 四条毒舌大实话

大实话一：厂商标称的"分辨率"要打七折看。Orbitrap标480,000是在m/z 200、最长瞬态时间下测得的。TOF标>100,000是在最佳m/z区间测得的。你实际做实验时用的是中等分辨率设置（为了速度），真实分辨率大概在标称值的60-70%。这不是虚假宣传，是"最佳工况vs日常工况"的差距。

大实话二：质量精度比分辨率更重要。分辨率不够最多是峰分不开，质量精度不够直接导致鉴定错误。如果你的仪器外标漂到5 ppm以上还在用，建议先做好校准再跑样品。EASY-IC和锁质量校正不是摆设。

大实话三：离子源维护比质量分析器更影响日常体验。Orbitrap再高端，ESI喷针堵了一样不出信号。选型时别只看分析器参数，离子源的抗污染设计、清洗便捷性、日常维护周期才是真正决定仪器利用率的因素。

大实话四：不要被"灵敏度提升XX倍"的话术忽悠。厂商的灵敏度数据通常是在最佳化合物（如利血平）、最优流动相条件、全新色谱柱下跑出来的。真实样品（基质复杂、化合物电离效率差）的灵敏度表现，打个3-5折是常态。做实验前先用自己的标准品跑一针，看看S/N到底是多少。

萧忆总结

高分辨液质三大技术路线（Orbitrap/QTOF/淌度TOF）各有物理底层约束，不存在"全面碾压"，选型核心是匹配实验室的实际应用场景和数据产出需求。

Thermo Orbitrap系列在分辨率和质量精度上保持领先，Astral在通量上实现了质的飞跃，但价格门槛最高。

Waters Xevo MRT P10以多反射TOF突破了台式QTOF的分辨率天花板，是2026年最值得关注的QTOF新品。

Bruker timsTOF系列在单细胞蛋白组学和4D组学领域建立了技术护城河，淌度维度的信息红利仍在释放中。

SCIEX ZenoTOF 7600的Zeno阱和EAD碎裂是真正的差异化优势，适合对MS/MS灵敏度和碎片信息有高要求的场景。

Agilent和Shimadzu在高分辨市场的定位偏向"稳定实用+性价比"，适合常规检测和教学平台，但在前沿组学研究中的生态竞争力有限。
