一、引言
1.1 研究背景与意义
现代空战体系的核心竞争，已从传统战机机动性能对抗、武器载荷对抗，全面转向电磁频谱控制权、态势感知能力、超视距精准打击能力的体系化对抗。机载火控雷达作为战斗机、攻击机的核心态势感知与武器制导核心装备，是战机获取战场信息、锁定敌方目标、实施电子对抗、保障超视距作战的核心硬件，被誉为战机的“电磁眼睛”与“频谱利剑”。在五代机规模化列装、四代机深度现代化升级、电子战对抗日趋白热化的当下，机载有源相控阵（AESA）火控雷达的技术水平，直接决定了空中作战的“先发现、先锁定、先打击、先脱离”核心优势，是衡量一国航空军事电子工业、空战体系现代化水平的核心标杆。
美军作为全球机载火控雷达技术的引领者，自20世纪90年代率先突破机载AESA雷达技术以来，已完成多代技术迭代，形成了覆盖五代隐身战机、四代半改进型战机的全谱系机载火控雷达体系，核心现役型号包含AN/APG-77、AN/APG-81、AN/APG-79、AN/APG-82、AN/APG-83五大主力型号，分别适配F-22A、F-35系列、F/A-18E/F、F-15EX、F-16V等主力作战机型，构建了高低搭配、轻重适配、功能互补、全域覆盖的机载雷达作战矩阵。区别于传统机械扫描雷达，美军现役AESA雷达彻底颠覆了传统雷达的工作模式，集成了目标探测、多目标跟踪、低截获概率探测、电子干扰、电子侦察、地形测绘、数据通信等多功能于一体，实现了“雷达射频一体化、探测对抗一体化、侦打控通一体化”。
当前，全球军事强国均在加速推进机载AESA雷达技术研发与装备迭代，空战电磁对抗呈现出智能化、宽带化、低截获化、多功能化、软件定义化的发展趋势。我军空战体系正处于现代化升级、装备迭代、能力跃升的关键阶段，精准、系统、深度拆解美军现役机载火控雷达的核心关键技术，厘清AESA架构、T/R组件、LPI低截获波形、智能信号处理等核心技术的底层原理、技术迭代逻辑、应用场景与性能优势，剖析各型号雷达的技术差异、适配逻辑与作战效能，梳理其技术瓶颈与未来发展方向，能够为我国机载火控雷达技术研发、装备迭代、战术应用优化提供精准的对标参考与技术借鉴，对补齐我国航空电子技术短板、提升空战态势感知与电子对抗能力、构建现代化空战体系具有重要的理论研究价值与工程实践意义。
1.2 研究目的
本研究立足于美军现役五大主力机载火控雷达装备体系，以技术分层拆解、原理深度剖析、型号对比对标、趋势精准预判、经验落地借鉴为核心研究思路，打破传统雷达技术碎片化、单点化的认知局限，将AESA阵列架构、T/R收发组件、LPI低截获概率技术、雷达波形设计、多维信号处理等零散核心知识点整合为系统化、层级化、体系化的技术研究体系。
本次研究核心目的分为五个维度：一是系统梳理美军APG-77、APG-81、APG-79、APG-82、APG-83五大现役机载火控雷达的装备适配、性能参数、功能定位与作战场景，构建完整的美军机载雷达装备图谱；二是深度拆解各核心关键技术的底层工作原理、硬件架构、实现路径与技术优势，厘清硬件层、信号层、数据处理层的分层技术逻辑；三是精准对比各型号雷达的技术差异、适配逻辑与性能优劣，解析美军“五代机高端技术、四代机精简适配、全域体系互补”的装备发展策略；四是研判美军机载火控雷达当前面临的技术瓶颈、优化路径与未来迭代趋势；五是结合我国机载雷达技术发展现状，总结美军技术研发与装备应用的经验教训，提出适配我国军工发展的技术研发、装备升级、战术应用优化建议，为我国新一代机载智能雷达研发、现役装备现代化改造、空战电磁对抗体系构建提供理论支撑与实践参考。
1.3 研究方法与数据来源
本研究综合采用文献调研法、技术拆解法、对比分析法、案例实证法、趋势推演法五种核心研究方法，确保研究成果的系统性、专业性、精准性与前瞻性。一是文献调研法，全面梳理美军军工企业技术白皮书、美军国防部装备采购报告、航空雷达领域核心期刊、国际电子工程学术会议论文、国内外权威军事装备研究文献，系统收集五大型号雷达的技术参数、研发历程、性能指标、升级迭代信息；二是技术拆解法，采用分层拆解思路，将雷达系统划分为硬件底层、信号中层、数据应用顶层，逐层拆解核心技术原理、结构组成与实现机制；三是对比分析法，横向对比五大型号雷达在AESA架构、T/R组件、波形设计、信号处理、LPI能力、电子战性能等维度的差异，纵向梳理美军机载雷达技术迭代脉络；四是案例实证法，结合美军战机实战部署、军演对抗、装备升级案例，验证各核心技术的实战应用效果与性能优势；五是趋势推演法，基于现有技术迭代规律、军工研发动态与空战作战需求，推演美军机载火控雷达未来技术发展趋势。
本研究数据与资料来源均具备高权威性与高可信度，核心数据源包含：雷神公司、诺斯罗普·格鲁曼公司官方技术手册与产品白皮书、美国国防部年度装备发展报告、美国空军装备升级公开文件、Forecast International等国际权威军工数据库、IEEE航空电子与雷达领域核心文献、国内军工研究院所公开研究成果、国际航空装备展会公开技术资料，同时结合公开实战部署、军演测试数据进行佐证，确保研究内容真实、数据精准、技术解读专业，规避碎片化、非权威信息干扰，保障研究报告的学术价值与工程参考价值。
二、美军现役机载火控雷达概述
2.1 主要型号及装备战机
美军经过三十余年的AESA雷达技术迭代与装备迭代，已彻底淘汰传统机械扫描脉冲多普勒雷达，形成了适配五代隐身战机、四代半高端战机、四代机现代化升级的全谱系AESA机载火控雷达矩阵。五大核心型号分工明确、定位清晰：APG-77为五代机高端专属型号，主打极致隐身探测与超视距空战；APG-81为多用途五代机雷达，侧重侦打一体、电子战集成与多任务适配；APG-79为海军舰载机专用型号，适配海上复杂电磁环境与舰载作战场景；APG-82为四代半重型战机高端型号，融合五代机技术实现远距离探测与多目标对抗；APG-83为低成本通用升级型号，主打老机型快速现代化、高性价比改造，全面覆盖美军空战主力机型，构建了高低搭配、陆海适配、新老衔接的完整装备体系。
2.1.1 APG-77（F-22战机）
AN/APG-77雷达是诺斯罗普·格鲁曼公司为美军F-22A“猛禽”隐身空优战机量身研发的第一代高端机载有源相控阵火控雷达，也是全球首款规模化列装的五代机专用AESA雷达，定型于20世纪90年代，2005年正式随F-22战机形成初始作战能力，是美军五代机空战优势的核心技术基石。该雷达专为制空作战、超视距隐身对抗、高空高速目标拦截核心场景设计，摒弃了传统雷达的机械扫描结构，采用全固态固定AESA天线阵列，无任何机械转动部件，具备波束极速捷变、超低副瓣、低截获概率、多目标并行探测、强抗干扰的核心优势。
硬件架构层面，APG-77雷达搭载1956个独立X波段T/R收发组件，单组件集成度、功率密度、相位控制精度位居同期雷达顶尖水平，可实现纳秒级波束指向切换，波束扫描速度远超传统机械扫描雷达，能够在极短时间内完成大范围空域搜索、重点区域聚焦探测与多目标锁定。雷达天线采用隐身适配设计，超低副瓣阵列结构可大幅降低自身雷达散射截面，完美匹配F-22整机隐身设计需求，避免雷达天线成为隐身战机的电磁暴露源。
作战功能层面，APG-77核心定位为极致空优作战，优先适配超视距空战场景，对常规战斗机目标的最大探测距离可达200km以上，可同时扫描跟踪数十个空中目标，优先锁定高威胁目标，支持多枚空空导弹同步制导攻击。同时，该雷达具备早期LPI低截获概率探测能力、自适应抗干扰能力与基础电子侦察能力，可在不暴露自身位置的前提下，静默探测、锁定敌方战机，实现“隐身探测、先敌打击”。受制于F-22专注制空作战的定位，APG-77的对地、对海探测功能相对精简，电子战多功能拓展性较弱，核心性能全部聚焦于高空、高速、隐身空战对抗。作为美军第一代五代机AESA雷达，APG-77奠定了美军现代机载AESA雷达的核心架构、技术标准与设计理念，为后续APG-81、APG-83等多款雷达的研发提供了核心技术支撑。
2.1.2 APG-81（F-35战机）
AN/APG-81雷达是诺斯罗普·格鲁曼公司为F-35“闪电Ⅱ”联合攻击战斗机研发的第二代五代机多功能AESA火控雷达，在APG-77核心技术基础上完成全面迭代优化，侧重多任务适配、多功能集成、体系化融合、低成本量产，是全球首款真正实现“雷达、电子战、侦察、通信一体化”的机载智能雷达，全面适配空军F-35A、海军F-35C、陆战队F-35B全系列机型。
硬件架构方面，APG-81优化了T/R组件集成设计，将组件数量精简至1676个，通过半导体工艺升级、集成化封装技术，在减少组件数量、降低整机重量与功耗的前提下，大幅提升了单组件功率效率、可靠性与使用寿命，完美适配F-35中型战机的机头空间、供电与散热限制。雷达采用软件定义架构，硬件模块化、软件可迭代升级，具备极强的功能拓展能力，可通过后续软件升级持续解锁新作战功能，无需大规模改动硬件结构。
作战性能与功能层面，APG-81彻底突破了传统火控雷达的功能边界，不再局限于目标探测与武器制导，成为F-35整机传感器融合与电子战体系的核心核心。雷达工作于X波段，对典型空中战机目标探测距离超150km，可同时扫描跟踪24个空中目标，同步制导4枚空空导弹实施打击，兼顾超视距空战、近距离格斗、对地精确打击、对海搜索等多场景作战需求。其核心优势在于集成化电子战能力，同一套AESA阵列可同时实现电子支援侦察（ESM）、主动电子攻击（EA）、电子防护（EP）三重功能，无需挂载外置电子战吊舱，即可完成敌方雷达信号截获、识别、定位、压制与干扰，大幅提升战机隐身性与战场生存能力。
同时，APG-81搭载高精度SAR合成孔径成像、GMTI地面动目标指示功能，可实现全天候、全时段地形测绘、地面移动目标探测与精准定位，为对地精确制导武器提供高精度火控数据。深度融入F-35整机传感器融合架构，雷达数据可与光电分布式孔径系统（DAS）、光电瞄准系统（EOTS）数据实时融合，生成统一的战场态势画面，支撑战机融入联合作战体系，实现侦打一体、体系协同作战。目前，APG-81已完成千余台量产交付，是全球装备数量最多、实战应用最成熟的五代机多功能AESA雷达。

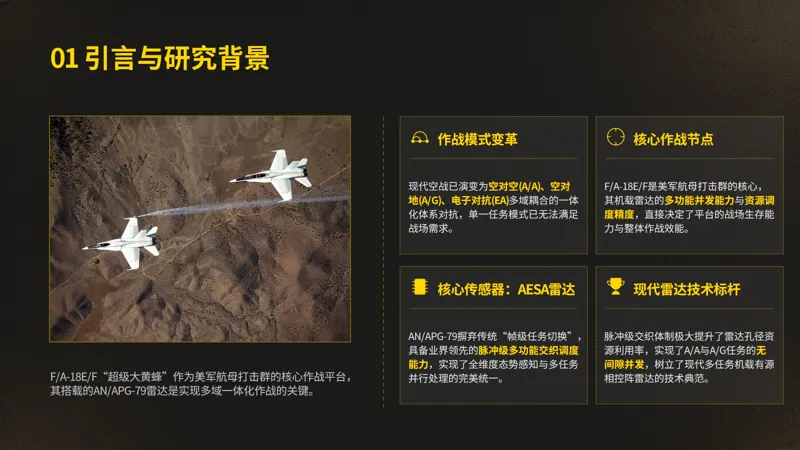

2.1.3 APG-79（F/A-18E/F战机）

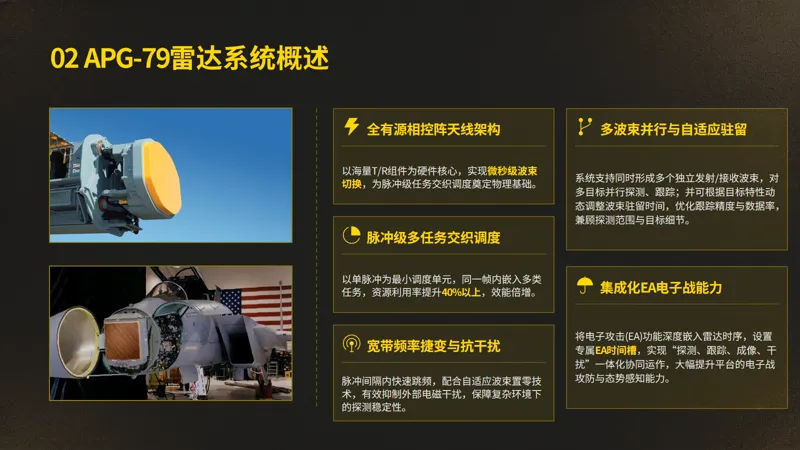

AN/APG-79雷达是雷神公司专为美军F/A-18E/F“超级大黄蜂”舰载战斗机、EA-18G“咆哮者”电子战飞机研发的舰载型AESA火控雷达，是美军首款规模化列装的舰载机载有源相控阵雷达，主打海上复杂电磁环境适配、舰载高可靠性、强电子对抗、空海多任务作战，全面替代传统APG-73机械扫描雷达，实现了美军舰载战机雷达的跨越式升级。
相较于空军型号雷达，APG-79针对舰载作战场景进行了专项优化，具备极强的防潮、防盐雾、抗振动、抗冲击能力，可适应航母起降的严苛力学环境与海洋高湿高盐的复杂环境，环境适应性与整机可靠性大幅提升。硬件架构上，雷达采用模块化固态设计，摒弃机械扫描结构，波束扫描响应速度、目标更新速率、抗干扰能力远超传统舰载雷达，采用优化的T/R组件阵列布局，适配F/A-18E/F机头安装空间，兼顾探测性能与整机适配性。
作战功能层面，APG-79同时覆盖对空、对海、对地多维度作战任务，对空中典型目标探测距离可达180km以上，支持多目标跟踪与超视距空战，具备优异的海上低空目标探测能力，可有效抑制海面杂波干扰，精准捕捉低空突防战机、反舰导弹等小型高速目标。针对舰载机核心作战需求，雷达强化了海上目标识别、海面杂波抑制、远距离对海搜索能力，可精准定位海上舰艇、小型快艇等目标，为反舰导弹、精确制导炸弹提供火控支撑。
此外，APG-79具备强大的电子战协同能力，适配EA-18G电子战飞机的作战需求，可实现大范围电磁频谱侦察、敌方雷达信号截获、自适应干扰压制，与专用电子战设备协同构建舰载机编队电子对抗体系。该雷达采用高冗余硬件设计，部分组件故障不影响整机核心作战功能，战场容错率、维修便捷性极高，大幅降低了舰载机的后勤保障压力与全生命周期使用成本，是美军海军航空兵体系的核心态势感知装备。
2.1.4 APG-82（F-15EX战机）
AN/APG-82雷达是雷神公司为美军F-15EX“鹰Ⅱ”四代半重型多用途战机研发的高端AESA火控雷达，属于美军四代机现代化升级的顶配型号，深度融合APG-79舰载雷达与APG-63(V)3雷达的成熟技术，同时引入五代机雷达的GaN氮化镓半导体技术、智能信号处理算法与多功能射频架构，主打超远距离探测、多目标高强度对抗、大型战机载荷适配、体系化协同作战，是当前全球性能顶尖的四代机机载火控雷达。
硬件技术层面，APG-82(V)X最新改型全面搭载GaN氮化镓T/R组件，相较于传统GaAs砷化镓组件，功率密度、探测效率、耐热性能实现跨越式提升，有效拓展了雷达探测距离与电子战作用距离。雷达采用开放式系统架构，具备极强的可升级、可拓展能力，可通过硬件迭代与软件升级持续适配新型作战威胁，兼容美军新一代空空导弹、对地精确制导武器与联合作战数据链系统。依托F-15EX重型战机超大机头空间与供电能力，APG-82拥有更大的天线孔径与更高的发射功率，对大型空中目标、隐身目标、远程巡航导弹、高超音速目标的探测能力大幅领先常规四代机雷达。
作战性能层面，APG-82核心优势在于远程探测、多目标高强度对抗、全域多功能作战，有效探测距离远超传统四代机雷达，可在超视距范围率先发现、锁定敌方战机与远程目标，支撑F-15EX实施远程拦截、制空作战、对地对海打击任务。雷达集成先进的宽频多功能能力，融合传统火控探测、电子攻击、电子防护、频谱侦察功能，可在复杂电磁对抗环境下持续稳定工作，有效对抗敌方各类有源、无源干扰，保障复杂战场环境下的态势感知能力。
同时，APG-82深度适配美军联合作战体系，可与空中预警机、隐身战机、地面防空系统、海上舰艇编队实现数据互通、态势共享，构建全域一体化战场态势体系，大幅压缩杀伤链周期。作为美军未来主力重型战机雷达，APG-82承担着弥补五代机数量不足、执行高强度远程打击、拦截远程高速目标的核心任务，是美军空战体系中“高端四代机搭配五代机”协同作战的核心装备。
2.1.5 APG-83（F-16V战机）
AN/APG-83雷达是诺斯罗普·格鲁曼公司针对F-16系列战机现代化升级研发的低成本、通用型AESA火控雷达，深度沿用APG-77、APG-81五代机雷达的成熟核心技术，通过技术精简、架构优化、成本控制，实现老机型的低成本高性能升级，主要适配美军F-16V及全球盟友F-16改进型战机，是美军四代机普及化升级的核心装备。
研发设计层面，APG-83的核心设计理念为“五代技术下放、低成本适配、零机身改动”，在核心波形设计、信号处理算法、LPI技术、波束控制逻辑等核心层面完全继承F-22、F-35五代机雷达的成熟技术，仅针对F-16中小型战机的机头空间、供电能力、散热条件进行硬件精简与适配优化，无需大幅改动F-16机身结构、供电系统与航电架构，即可完成快速换装升级，极大降低了老机型现代化改造的时间成本与经济成本。
性能与功能层面，相较于F-16老式APG-68机械扫描雷达，APG-83实现了代际跨越。采用全电子扫描阵列架构，无机械运动部件，目标捕捉速度、跟踪精度、多目标处理能力、抗干扰能力大幅提升，可同时完成大范围空域搜索、重点目标聚焦探测、多目标跟踪锁定，对空中目标探测距离显著提升，可有效应对现代化隐身战机、电子干扰目标的威胁。雷达搭载高精度SAR地形测绘、地面动目标指示功能，兼顾空战、对地精确打击多任务需求。
作为通用型升级雷达，APG-83具备极高的可靠性与通用性，截至2026年已完成千余台量产交付，不仅装备美军F-16V战机，还广泛出口至全球多个盟国，成为全球装备数量最多的机载AESA雷达之一。其核心价值在于实现了美军四代机机队的快速现代化，填补了高端APG-77/81/82雷达的数量空白，构建了“五代机高端制空、四代半战机主力作战、改进型四代机全域覆盖”的完整空战雷达装备体系。
2.2 发展历程与趋势
美军机载火控雷达的发展历程，是一部从“机械扫描、单一功能、硬件定义”向“电子扫描、多功能集成、软件定义、智能赋能”的技术迭代史，整体可划分为四个核心发展阶段，每一次技术迭代均对应空战作战理念与战场需求的升级。第一阶段为机械扫描脉冲多普勒雷达阶段（20世纪60-90年代），核心代表为APG-68、APG-73等型号，采用机械转动天线实现空域扫描，依靠脉冲多普勒原理过滤杂波、探测运动目标，功能局限于基础目标探测与武器制导，存在扫描速度慢、多目标能力弱、抗干扰差、无低截获能力等短板，无法适配现代超视距空战与电子对抗需求。
第二阶段为初代AESA雷达技术突破阶段（20世纪90年代-2005年），美军率先突破机载有源相控阵核心技术，研发全球首款五代机专用AESA雷达APG-77，彻底摒弃机械扫描结构，实现波束电子捷变扫描，初步具备LPI低截获探测、多目标并行处理、基础电子对抗能力，标志着机载雷达进入AESA时代，拉开了全球机载雷达技术代差。这一阶段核心突破为T/R组件小型化、阵列波束电子扫描技术，解决了传统雷达扫描速度慢、可靠性低、功能单一的核心问题，但存在组件成本高、集成度有限、多功能拓展性弱的问题。
第三阶段为AESA雷达多功能普及阶段（2005年-2015年），美军完成AESA技术的规模化下放与迭代优化，先后研发APG-81、APG-79、APG-83系列雷达，实现五代机、舰载机、四代改进型战机的全覆盖。这一阶段核心技术突破为射频一体化集成、软件定义架构、低成本组件量产、LPI波形优化、多域信号融合，雷达从单一火控装备升级为“探测、侦察、干扰、通信、测绘”一体化多功能射频终端，同时通过工艺优化大幅降低生产成本，实现AESA雷达的规模化列装。
第四阶段为智能AESA雷达升级阶段（2015年至今），以APG-82(V)X、APG-81 Block4升级型号为代表，美军全面推进GaN氮化镓材料应用、智能信号处理、人工智能目标识别、全域数据融合、开放式架构迭代，机载雷达进入智能化、可拓展、体系化发展新阶段，核心能力从“硬件性能对抗”转向“算法智能对抗、体系协同对抗、频谱认知对抗”。
结合美军最新军工研发动态与空战需求迭代，未来美军机载火控雷达将呈现五大核心发展趋势。一是材料与硬件极致升级，全面普及GaN、碳化硅（SiC）宽禁带半导体材料，实现T/R组件更高功率、更小体积、更低功耗、更强散热，进一步拓展探测距离与电子战能力；二是软件定义与全域可迭代，依托开放式架构，通过持续软件升级解锁新功能、新波形、新算法，实现硬件长期复用、性能持续迭代；三是智能认知雷达落地，引入人工智能、机器学习算法，实现智能波形自适应、干扰智能识别与对抗、目标智能分类识别、战场态势自主研判；四是射频功能全域融合，进一步模糊雷达、电子战、通信、导航的功能边界，实现一体化射频孔径，减少战机外置天线，提升隐身性能与电磁频谱利用率；五是体系深度协同，从单机雷达探测转向多机雷达组网、空天地多平台数据融合，实现分布式探测、协同定位、协同干扰、协同打击，构建全域一体化智能感知作战体系。
三、核心关键技术基础解析
3.1 AESA（有源相控阵）技术
3.1.1 工作原理与结构
3.1.2 优势与应用
3.1.3 技术难点与突破
3.2 T/R（发射 / 接收）组件
3.2.1 功能与原理
3.2.2 关键类型与特点
3.2.3 技术发展与挑战
3.3 LPI（低截获概率）技术
3.3.1 原理与实现方式
3.3.2 在美军雷达中的应用案例
3.3.3 对抗与反制措施
3.4 波形技术
3.4.1 常见波形类型与特点
3.4.2 波形设计与优化
3.4.3 与其他技术的协同作用
3.5 信号处理技术
3.5.1 基本流程与算法
3.5.2 先进信号处理技术应用
3.5.3 对雷达性能的影响
四、核心关键技术分层拆解
4.1 硬件层技术剖析
4.1.1 AESA 天线阵列与 T/R 组件集成架构
4.1.2 硬件架构优化与可靠性设计
4.1.3 硬件技术发展对雷达性能提升的作用
4.2 信号层技术解析
4.2.1 波形设计与 LPI 信号特征
4.2.2 信号调制与解调技术
4.2.3 信号层技术对雷达抗干扰能力的影响
4.3 数据处理层技术研究
4.3.1 数字信号处理算法与实现
4.3.2 数据融合与目标识别技术
4.3.3 数据处理层技术对雷达智能化的推动
五、各型雷达核心技术对比与分析
5.1 各型雷达核心技术差异对比
5.2 技术差异对作战性能的影响
5.3 技术选择与战机需求匹配分析
六、技术发展面临的挑战与应对策略
6.1 技术瓶颈与限制
6.2 应对策略与技术创新方向
6.3 未来技术发展趋势预测
七、对我国相关技术发展的启示与借鉴
7.1 我国机载火控雷达技术现状分析
7.2 从美军技术发展中获取的经验教训
7.3 对我国技术研发与军事应用的建议
八、结论
8.1 研究成果总结
8.2 研究的局限性与展望

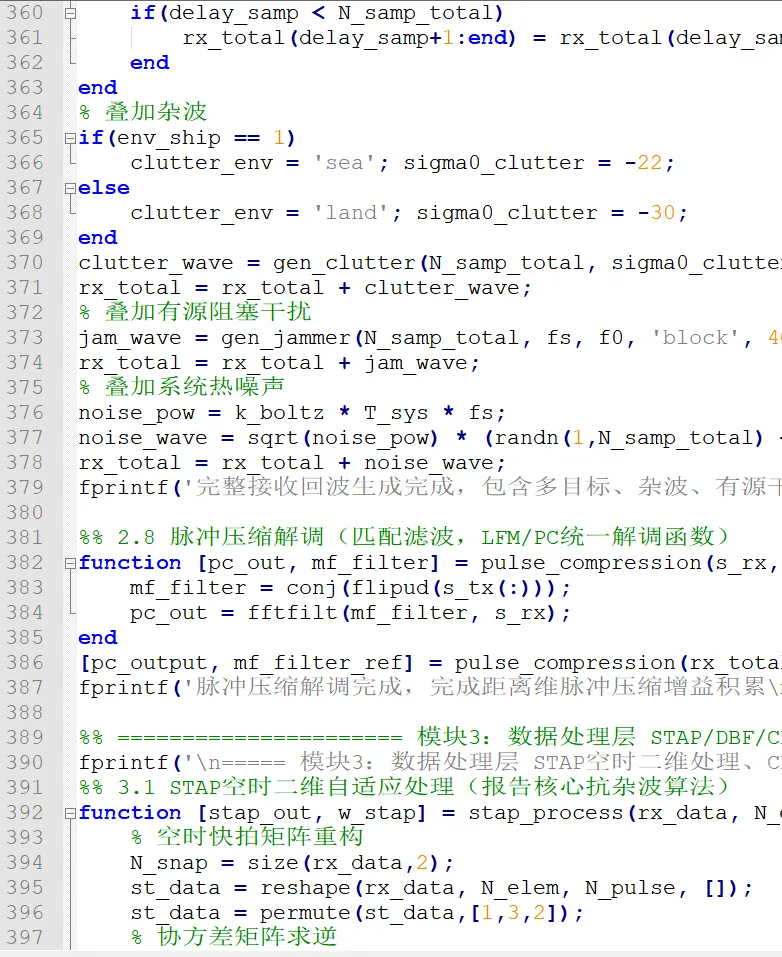

所有资料和代码均已经上传知识星球，需要的加入知识获取。
