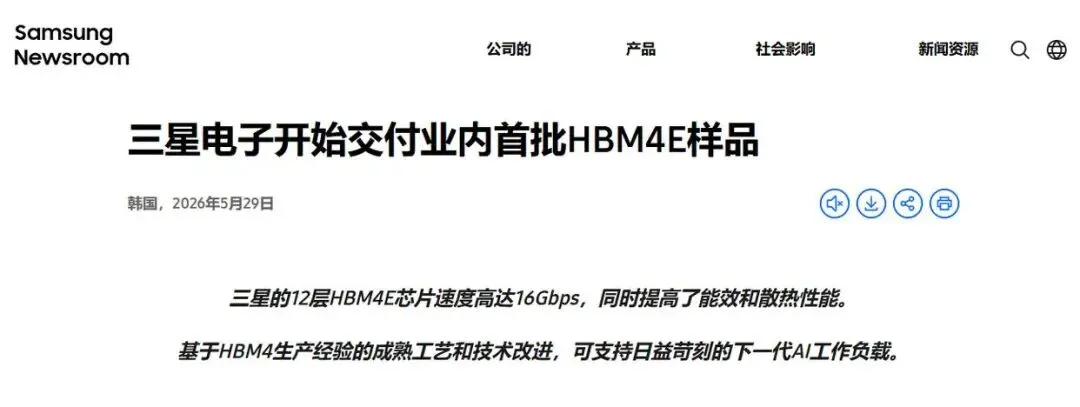

5月29日，三星电子宣布，开始向主要全球客户交付业内首批12层48GB HBM4E样品。
作为HBM4的迭代升级产品，12层HBM4E采用第六代10纳米级DRAM工艺和三星晶圆代工的4nm逻辑基片，在性能、容量、能效与散热方面均有大幅提升，专为大模型、生成式AI及高性能计算场景打造。
今天解读一下 HBM。
近期热门行业文章

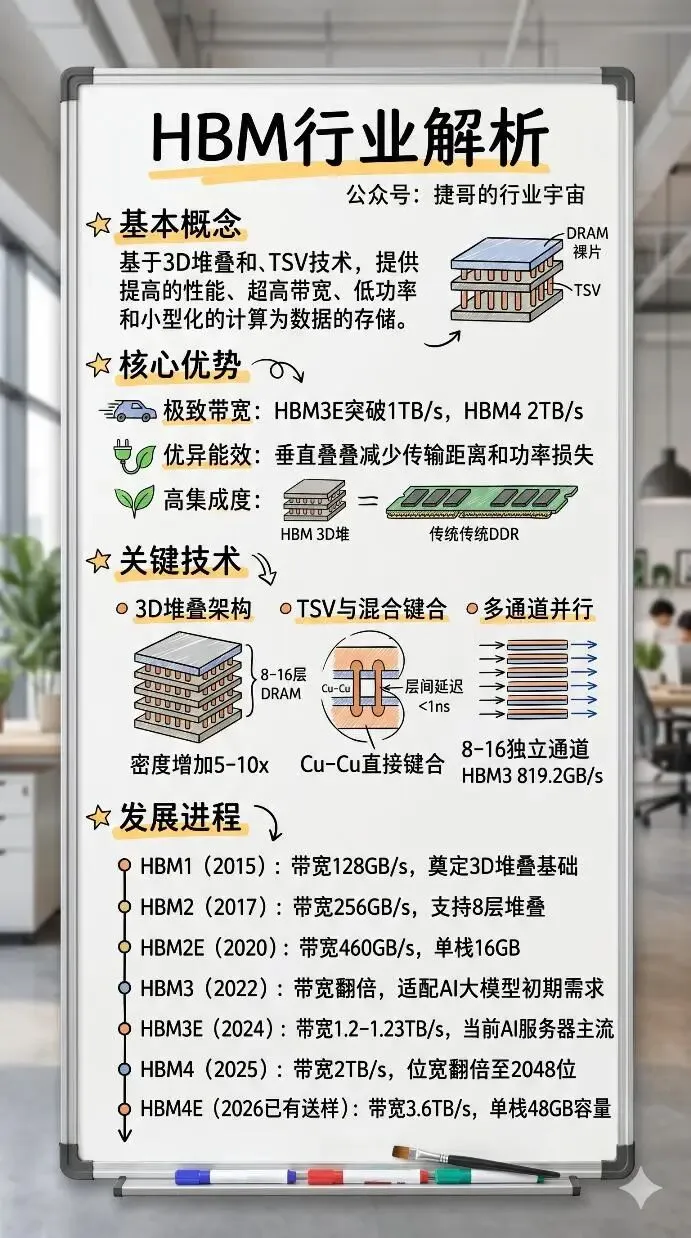

HBM基本介绍

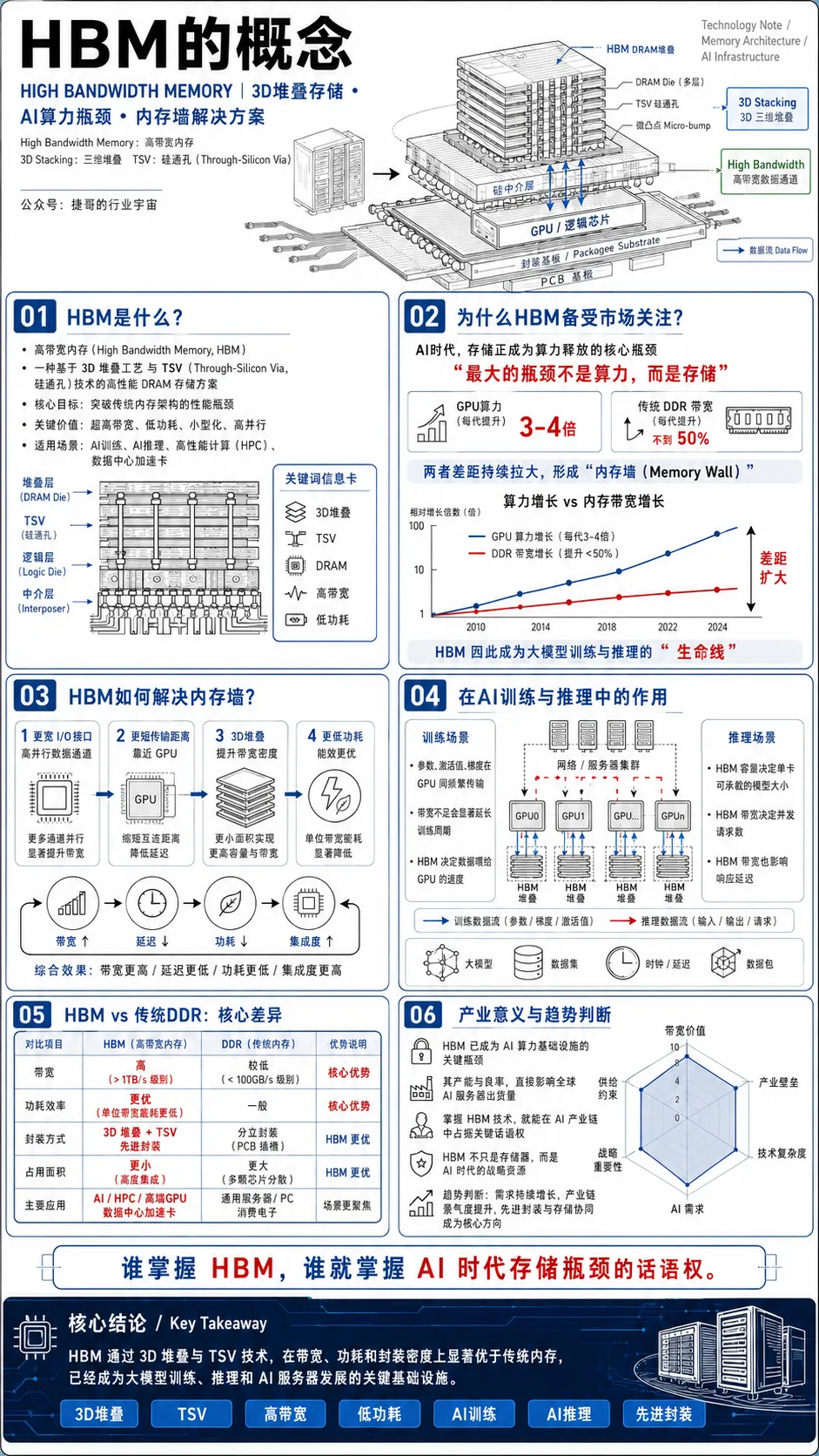

HBM的概念
高带宽内存（High Bandwidth Memory, HBM）是一种基于3D堆叠工艺与硅通孔（TSV）技术的高性能DRAM存储解决方案。
它的核心设计目标是突破传统内存架构的性能瓶颈，为数据密集型计算场景提供超高带宽、低功耗且小型化的存储支撑。

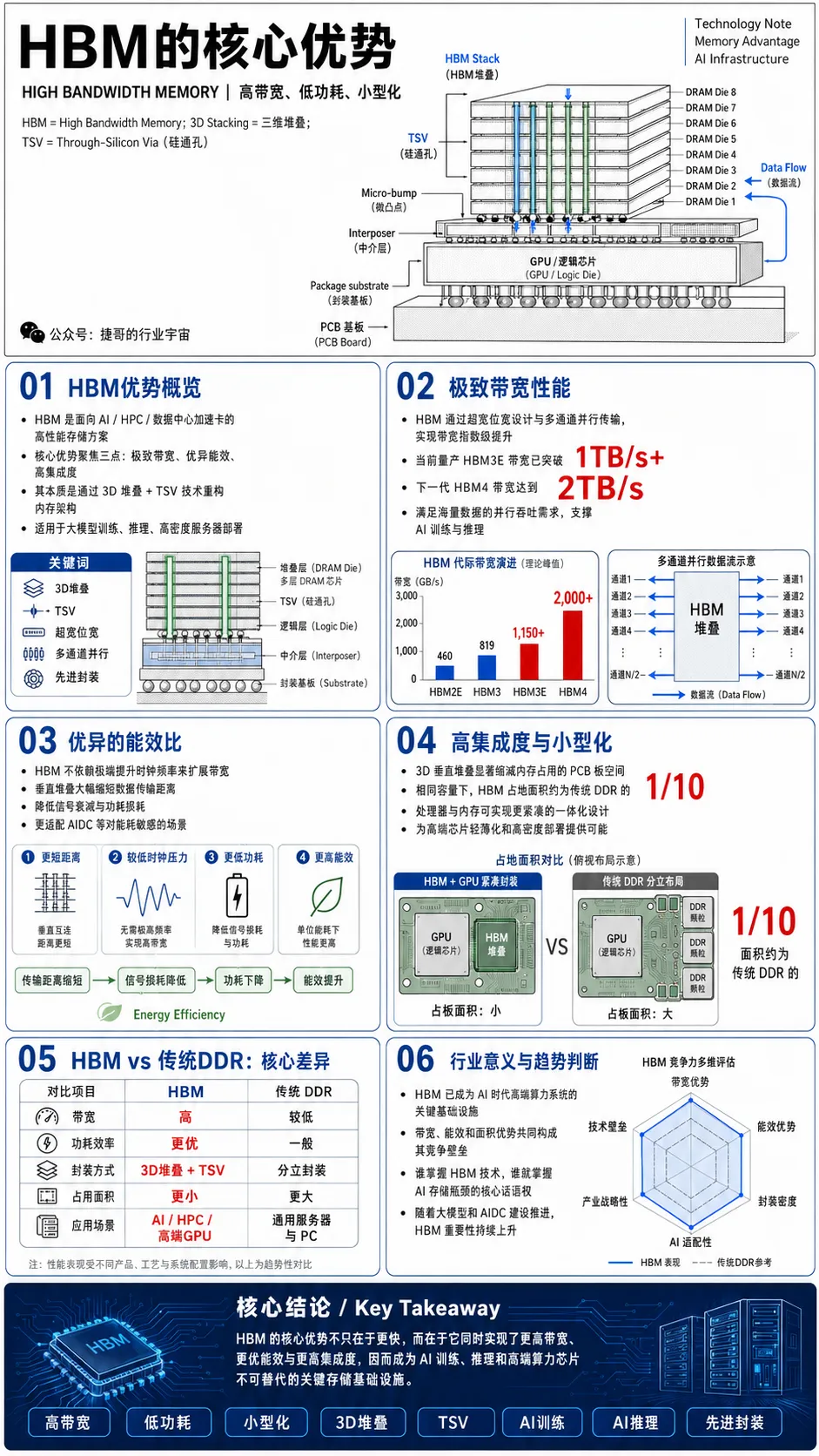

HBM的核心优势
1）极致带宽性能
HBM通过超宽位宽设计与多通道并行传输，实现了带宽的指数级提升。当前量产的HBM3E带宽已突破1TB/s，下一代HBM4更是达到2TB/s，这种高带宽特性可满足海量数据的并行吞吐需求。
2）优异的能效比
HBM无需通过极端提升时钟频率来拓展带宽，且垂直堆叠缩短了数据传输距离，显著降低了信号衰减与功耗损耗，适配AIDC等对能耗敏感的场景。
3）高集成度与小型化
3D垂直堆叠结构大幅缩减了内存占用的PCB板空间，相同存储容量下，HBM的占地面积仅为传统DDR内存的1/10左右。这种小型化优势使处理器与内存的集成设计更紧凑，为高端芯片的轻薄化、高密度部署提供了可能。
（知识星球已上线，行业情报+行业思考）
HBM的技术解析

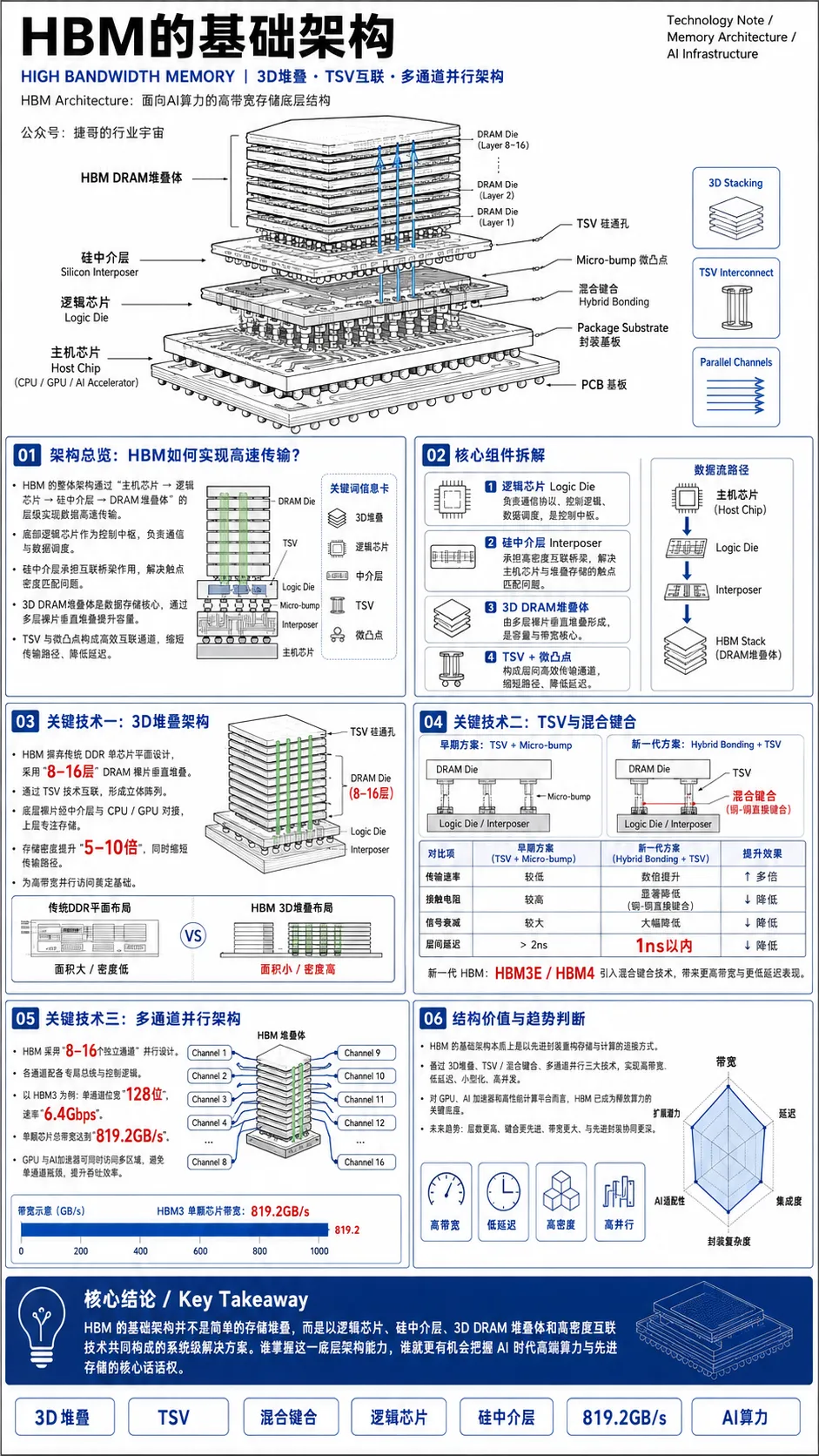

HBM的基础架构
HBM的整体架构通过“主机芯片→逻辑芯片→硅中介层→DRAM堆叠体”的层级实现数据高速传输。
HBM的核心组件中，底部逻辑芯片作为控制中枢，负责通信与数据调度；硅中介层承担互联桥梁作用，解决触点密度匹配问题；3D DRAM堆叠体是数据存储核心，通过多层裸片垂直堆叠提升容量；TSV与微凸点构成高效互联通道，缩短传输路径、降低延迟。
关键技术介绍
1）3D堆叠架构
HBM摒弃了传统DDR单芯片平面设计，采用8-16层DRAM裸片垂直堆叠方案，通过硅通孔（TSV）技术互联形成立体阵列。底层裸片经中介层与CPU/GPU对接，上层专注存储，存储密度提升5-10倍，同时缩短传输路径，奠定高带宽并行访问基础。
2）硅通孔（TSV）与混合键合
早期HBM采用的是“TSV+微凸点”实现信号与电力传输；新一代HBM3e/HBM4引入混合键合（铜-铜直接键合+硅通孔TSV），传输速率提升数倍，接触电阻与信号衰减降低，层间传输延迟可控制在1ns以内。
3）多通道并行架构
HBM采用8-16个独立通道并行设计，各通道配备专属总线与控制逻辑。以HBM3为例，单通道位宽128位，速率6.4Gbps，单颗芯片总带宽达819.2GB/s，可让GPU、AI加速器等计算芯片同时访问多区域，避免单通道瓶颈，提升吞吐效率。

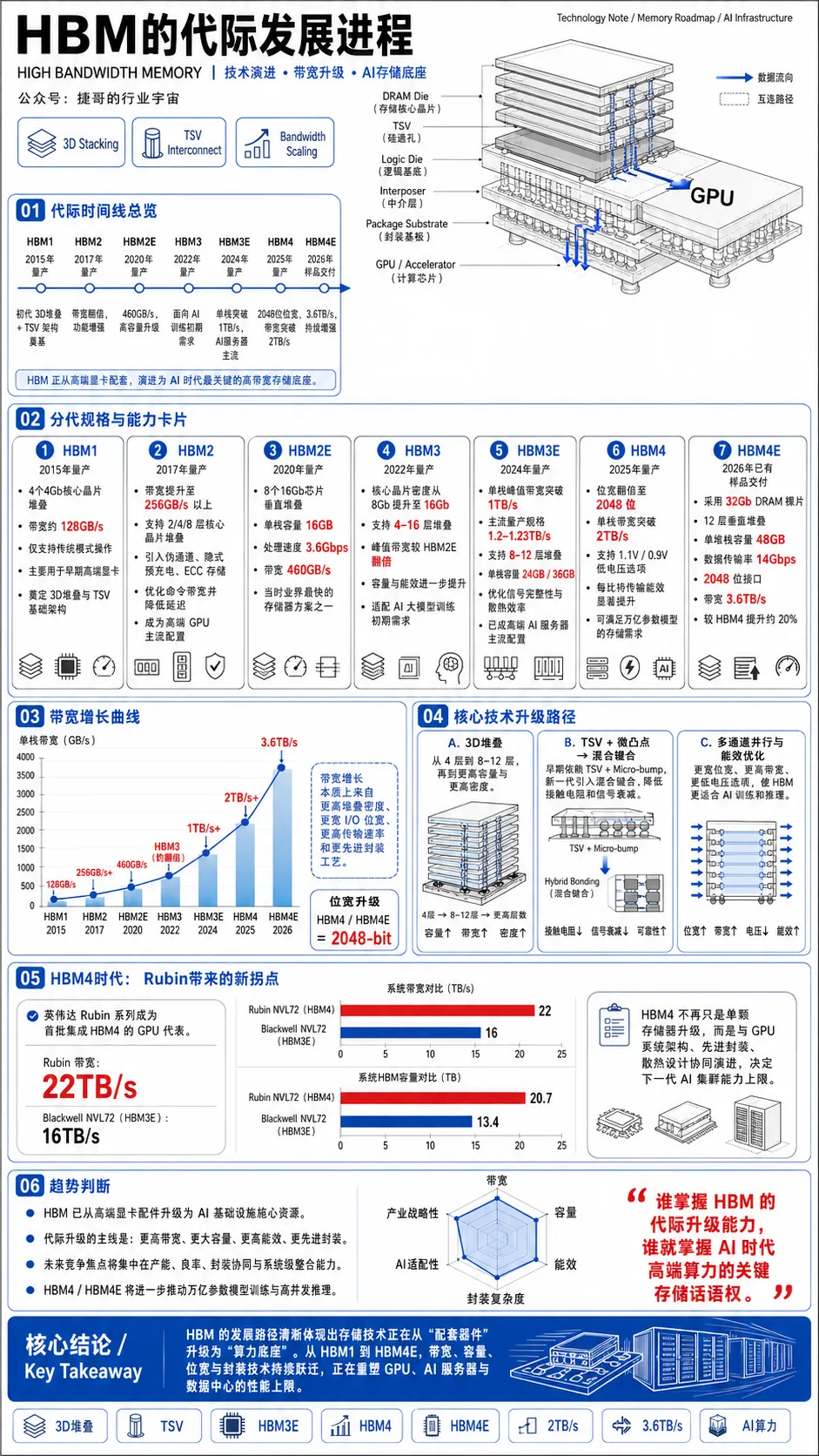

HBM的代际发展进程
HBM1（2015年量产）
HBM1是初代HBM技术，堆叠4个4Gb核心晶片，带宽约128GB/s，仅支持传统模式操作，主要用于早期高端显卡，奠定了3D堆叠与TSV互联的基础架构。
HBM2（2017年量产）
HBM2带宽提升至256GB/s以上，支持2、4或8层核心晶片堆叠，引入伪通道、隐式预充电操作和ECC存储等新功能。优化了命令带宽并降低延迟，有效提升了传输效率，成为高端GPU的主流配置。
HBM2E（2020年量产）
HBM2E垂直堆叠8个16Gb芯片，容量为16GB，是HBM2的两倍。处理速度达3.6Gbps，每秒可处理460GB的数据，是当时业界最快的存储器解决方案。
HBM3（2022年量产）
HBM3核心晶片密度从8Gb翻倍至16Gb，支持4-16层堆叠，峰值带宽较HBM2E翻倍，进一步提升了容量与能效，适配AI大模型训练的初期需求。
HBM3E（2024年量产）
HBM3E单栈峰值带宽突破1TB/s，主流量产规格达1.2-1.23TB/s，支持8-12层堆叠（对应24GB/36GB单栈容量），优化了信号完整性设计，并通过先进封装工艺提升散热效率，已成为当前高端AI服务器的主流配置。
HBM4（2025年量产）
HBM4的位宽将翻倍至2048位，带宽突破2TB/s，支持1.1V/0.9V低电压选项，每比特传输能效大幅提升，可进一步满足万亿参数模型的存储需求。
HBM4E（2026年已有样品交付）
HBM4E是第四代高带宽内存技术的增强版本，主要应用于人工智能、高性能计算及数据中心领域。该技术采用32Gb DRAM裸片，通过12层垂直堆叠实现单堆栈48GB容量，数据传输率达14Gbps，配合2048位内存接口可实现3.6TB/s带宽，较前代HBM4提升20%。

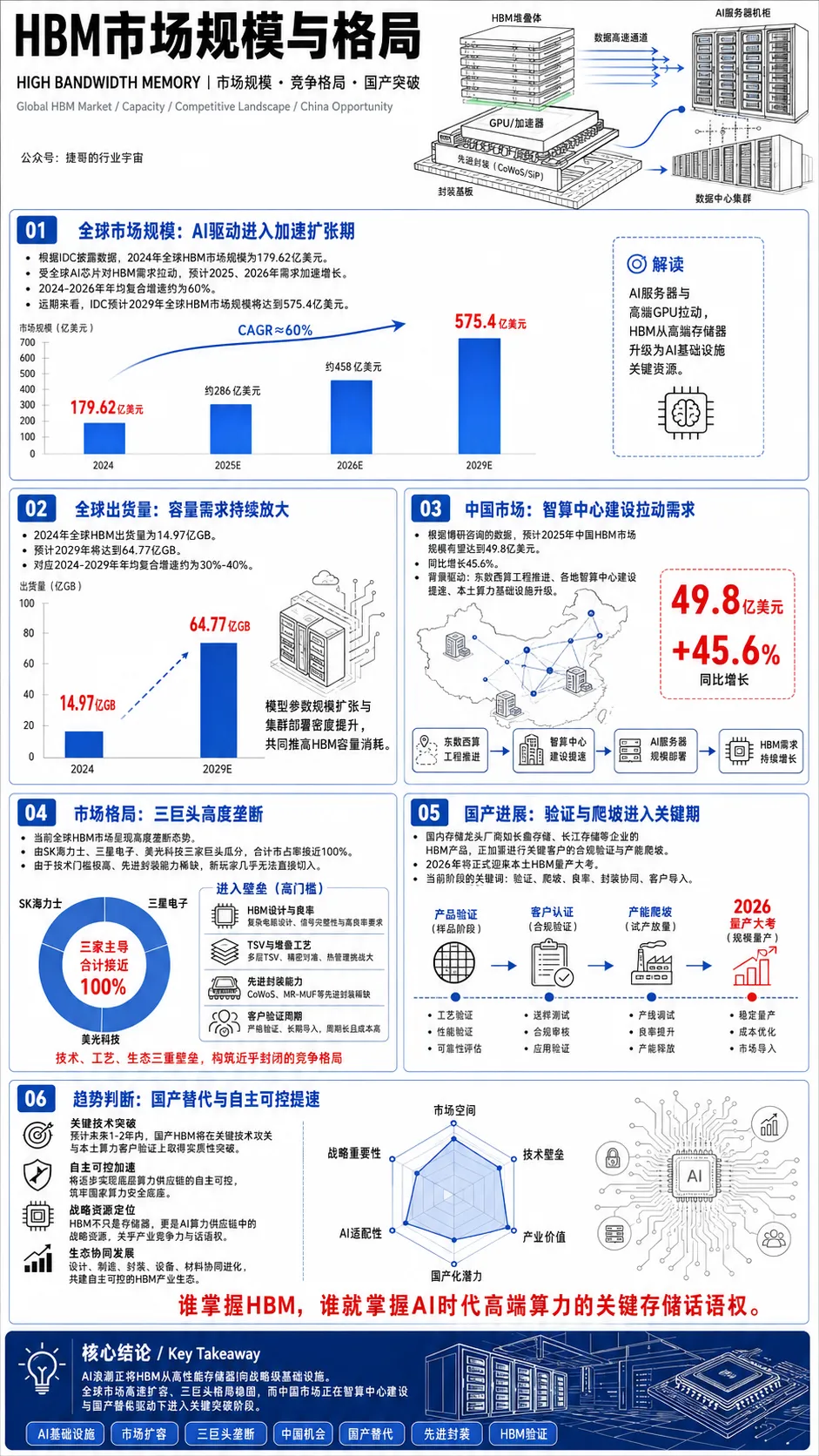

HBM市场规模与格局
根据IDC披露数据，2024年全球HBM市场规模为179.62亿美元，受益于全球AI芯片对HBM的需求，预计2025、2026年需求加速增长，2024-2026年的年均复合增速约为60%。
远期看，IDC预计2029年全球HBM市场规模将达到575.4亿美元。
