存储芯片产业链研究报告

目录

第一章 产业链边界与底层逻辑

第二章 产业链图谱与价值分布

第三章 竞争格局与参与者全貌

第四章 技术与创新路径评估

第五章 宏观环境分析

第六章 资本市场映射与投资逻辑

附录 核心概念释义

第一章 产业链边界与底层逻辑

1.1 定义

存储芯片产业链是以半导体存储器为核心，覆盖从原材料与设备供应 → 芯片设计与制造 → 封装测试与模组集成 → 终端应用的完整产业体系。产业链起点为硅片、电子特气、光刻胶等原材料及半导体设备，终点为消费电子、数据中心、汽车电子等终端场景。

按产品类型，存储芯片主要包括易失性存储器（DRAM）和非易失性存储器（NAND Flash、NOR Flash）两大类。从产品结构看，DRAM占据最大份额约57%，NAND Flash紧随其后占约40%，两者合计覆盖97%的半导体存储器市场；NOR Flash约占1.7%，其他产品（EEPROM、SRAM等）合计约1.3%。

按应用场景分类，嵌入式存储以42.7%的占比稳居第一，企业级应用推动内存条和固态硬盘（SSD）成为第二梯队，HBM和移动存储位列第三梯队。

1.2 核心驱动力

存储芯片产业呈现技术驱动为主、规模驱动为辅、政策驱动加速国产替代的复合特征：

• 技术驱动：制程微缩、3D堆叠、HBM等先进封装技术是核心竞争力来源。AI大模型迈入万亿级，存储从算力配套升级为AI核心基础设施。

• 规模驱动：行业固定资产投资强度极高，单座晶圆厂投资超百亿美元，规模效应决定成本竞争力。

• 品牌与渠道驱动：存储芯片标准化程度较高，但品牌认证（尤其是企业级和车规级）构成重要门槛。

• 政策驱动：中国"十四五"存储产业专项规划明确国产化率70%目标，2025年新增补贴转向先进制程研发。

1.3 生命周期定位

存储芯片产业整体处于成长期向成熟期过渡阶段，但内部存在结构性差异：

• 传统DRAM（DDR4及以下）/消费级NAND：已进入成熟期，技术趋稳，价格竞争激烈。三星、SK海力士于2025年明确停产DDR4，将产能全面转向DDR5与LPDDR5X。

• DDR5/LPDDR5X：处于快速成长期，2025年DDR5渗透率达约80%，正在全面替代DDR4。

• HBM（高带宽存储器）：处于导入期向成长期切换的爆发阶段，过去三年实现超10倍增长，2025年市场规模约350亿美元，预计2027至2028年突破1000亿美元。

• NOR Flash：利基市场，处于成熟期，年增速约6-7%。

渗透率关键拐点：AI服务器渗透率已超15%，处于10%-30%的加速渗透区间；DDR5渗透率达80%已过50%拐点进入主流替代阶段。

1.4 外部替代威胁

1.4.1 替代可能性评估

传统存储（DRAM/NAND）与新型存储（MRAM/ReRAM等）将长期处于'分层共存'的格局。

新型存储器并不是要彻底"消灭"DRAM或NAND，而是填补它们无法覆盖的"价值缝隙"：

1. 高端/主流市场
   ：DRAM和NAND Flash通过自身技术演进（如3D堆叠层数增加、HBM高带宽存储等）继续统治数据中心、PC和手机的大容量存储与内存市场。
2. 新兴价值市场
   ：MRAM、ReRAM以及存算一体架构，将凭借"非易失+高速+低功耗+高可靠"的独特优势，在汽车电子、边缘AI、工业控制、航空航天等对性能和可靠性要求极高的细分领域建立不可替代性，并逐步蚕食传统嵌入式闪存（eFlash）和SRAM的市场份额。

1.4.2 替代边界

外部替代方案主要在以下场景存在机会：

• (1) 极低功耗IoT场景（MRAM、ReRAM替代NOR Flash）
• (2) 特定嵌入式AI推理（存算一体）
• (3) 超高耐久性场景（ReRAM）。

但在AI训练、数据中心、消费电子等主流场景，基于CMOS工艺的DRAM/NAND仍无可替代。预计共存期至少10-15年。

1.5 行业需求分析

1.5.1 需求根本原因

存储芯片解决的核心痛点：数字化时代海量数据的实时存取需求。AI大模型训练、数据中心扩建、智能终端普及直接驱动需求增长。AI服务器对DRAM和NAND的需求量分别约为普通服务器的8倍和3倍。

1.5.2 市场空间

全球市场（综合考虑多家机构口径）：

中国市场：2025年中国存储芯片市场规模约为4580亿元人民币。2026年中国市场有望迈入万亿级规模，核心动力为三个关键词：复苏、升级、替代——智能终端带动传统需求回暖，AI大模型和自动驾驶推动高端需求，国产化替代从"可选项"变为"必选项"。

1.5.3 需求周期性

存储芯片传统上具有强周期属性，历史上呈"繁荣-萧条"循环，但当前周期特征正在发生结构性改变：

• 传统周期特征减弱：AI创造了结构性需求暴涨，且持续时间可能长达数年。

• 需求驱动力切换：从智能手机/PC主导的消费电子周期，转向AI算力与服务器主导的长期增长周期。

• 供应端策略变化：原厂优先保障服务器高毛利产品，挤压消费级产能，行业告别价格战。

2026年企业级SSD将首次超过智能手机成为NAND需求占比第一的应用市场，服务器DRAM和HBM合计需求将占DRAM市场的50%以上。

综合判断：存储芯片正从"强周期"向"弱周期化"过渡，AI成为熨平周期的核心力量。

1.6 产业链关联度

存储芯片与以下产业链存在强耦合关系：

• AI算力产业链：HBM是GPU算力上限的关键制约因素，存储带宽直接影响AI训练效率。"光-存-算"深度联动。

• 半导体设备与材料产业链：存储制造高度依赖高端光刻机、刻蚀机、检测设备及电子特气、光刻胶等材料，设备国产化率是核心约束。

• 封测产业链：先进封装（TSV硅通孔、混合键合）是HBM和3D NAND的关键环节。

• 消费电子/汽车电子产业链：存储芯片作为核心零部件，与下游整机出货量高度相关。

存储芯片的"一荣俱荣"效应极强：AI资本开支扩张直接拉动HBM需求→带动DRAM整体产能紧张→价格上行→全产业链盈利扩张。

第二章 产业链图谱与价值分布

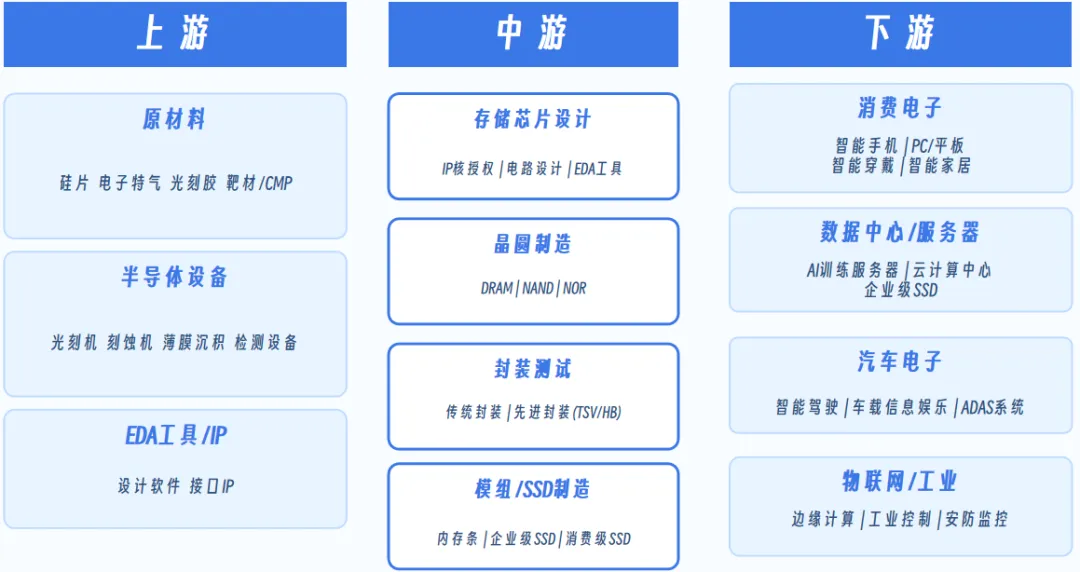

2.1 产业链图谱

2.2 横向对比

2.3 利润池分析

存储芯片产业的"微笑曲线"特征显著：

• 微笑曲线左端（高利润）：芯片设计（毛利率50-70%）、核心IP授权、EDA工具。设计环节利润占比约30%。

• 微笑曲线中段（低利润）：传统DRAM/NAND制造（毛利率波动大，-20%至+60%不等，视周期而定）、传统封测（毛利率15-25%）。

• 微笑曲线右端（高利润）：高端封测（HBM先进封装毛利率40-55%）、企业级SSD模组、品牌渠道。

当前周期特征：AI驱动的产能紧缺使制造端利润大幅回升，头部原厂营业利润率回升至历史高位。HBM产品是利润最高环节，SK海力士2025Q3营业利润达11.4万亿韩元，史上首次突破10万亿韩元，创历史新高。

2.4 产业链龙头

存储芯片产业的绝对龙头是三大DRAM/NAND原厂（三星、SK海力士、美光）：

• 技术标准制定权：三大厂掌握DDR5、HBM4等核心接口协议和JEDEC标准话语权。

• 定价权：2025年Q4起DRAM/NAND Flash价格全面上涨，供应增速滞后于需求，存储定价权全面转向供应端。2026年一季度原厂存储价格仍然录得大幅上涨。

• 产能分配权：原厂优先保障服务器高毛利产品，挤压消费级产能，对下游具有完全的话语主导权。

• 生态锁定：HBM与英伟达GPU深度绑定，SK海力士是英伟达HBM内存的主要供应商。

话语权梯度：三大原厂（绝对主导）> 设备巨头（应用材料、ASML等）> 大客户（英伟达、云厂商）> 模组厂商 > 消费电子终端客户。

第三章 竞争格局与参与者全貌

3.1 全球竞争版图

DRAM市场格局演变：

2025年DRAM市场的龙头之争出现罕见的季度交替现象。2025年前三季度，SK海力士凭借HBM出货占比约57-62%的绝对优势，连续三个季度在营收端超越三星，历史上首次成为DRAM季度市场龙头。然而在2025年第四季度，三星电子凭借更全面的产品组合和DDR5出货放量，以36.6%的市占率重夺DRAM市场第一，SK海力士回落至32.9%，美光降至22.9%。

这一季度性的排名交替揭示了一个核心趋势：HBM已成为决定DRAM竞争格局的关键变量，但它并非唯一变量——传统DRAM（DDR5/LPDDR5X）的基本盘规模同样是不可忽视的竞争筹码。三星在HBM单点落后于SK海力士，但凭借在DDR5和LPDDR5X领域的规模优势，依然能够在总营收上实现反超。两大巨头的竞争已从单一技术维度演变为"HBM技术领先性×传统DRAM规模效应"的复合博弈。

NAND Flash市场（2025Q4）：三星电子营收66亿美元，市占率28%；原厂ASP明显成长。

CR3集中度：全球DRAM市场CR3约94%；NAND Flash CR3约70%；前三大厂商占据整体存储市场约75%份额——属于典型寡头型市场结构。

3.2 国内竞争梯队

3.2.1 A股公司按环节划分

第一梯队（具有全球竞争力或国内龙头地位）：

第二梯队（快速追赶中）：

第三梯队（细分领域参与）：

朗科科技、德明利、同有科技、协创数据等，主要在存储模组和特定应用领域参与竞争。

注：长鑫存储（DRAM制造）和长江存储（NAND制造）是国内存储制造的两大核心力量，但未在A股上市，前者有潜在IPO预期。在销量和销售额上已经实质性突破了三星等品牌的封锁的致态SSD即为长江存储旗下品牌。

3.2.2 行业集中程度

• DRAM制造：全球CR3约94%，国内仅长鑫存储一家具备规模量产能力，国产化率约5%。

• NAND制造：全球CR3约70%，国内长江存储核心力量，Xtacking架构具有差异化竞争力。

• NOR Flash：CR3约60%，兆易创新进入全球前三。

• 内存接口芯片：CR3超90%，澜起科技全球领先。

• 设计环节：相对分散，新进入者较多。

• 封测环节：国内CR5约60%，长电科技、通富微电、华天科技三足鼎立。

资本集中度：行业固定资产投资强度极高，单座先进DRAM晶圆厂投资超150亿美元。头部公司资本开支占全行业比例超过80%，呈现"赢家通吃"趋势。

3.3 竞争本质

3.3.1 竞争维度

存储芯片本质上是技术竞争与规模竞争的复合体：

• DRAM领域：制程微缩（10nm以下） + HBM堆叠能力是核心壁垒。竞争本质是技术路线与产能规模的竞争。

• NAND领域：3D堆叠层数（200层→300层→400层+）是核心竞赛，本质是技术迭代速度的竞争。

• NOR Flash领域：成本与可靠性的平衡，本质是性价比与客户关系的竞争。

3.3.2 国内公司与海外公司的竞合关系

• 竞争面：在DRAM和NAND主流市场，国内企业与国际巨头差距1-2代制程，处于追赶阶段。国产化率从2020年的不足10%提升至2025年的约35-40%，但高端产品仍依赖进口。

• 合作面：在NOR Flash、内存接口芯片等细分领域，中国企业已具备全球竞争力，与海外客户形成供应合作关系。封测环节的中国企业与海外原厂保持紧密合作。

总体判断：当前格局以竞争追赶为主，在利基型市场（如中小容量NAND、NOR Flash）国产份额持续提升，但在高端HBM、企业级SSD等核心赛道差距仍然显著。

3.4 潜在进入者

存储芯片行业的新进入者门槛极高，但跨界力量不可忽视：

• 华为海思：在存储控制器和接口芯片方面已有积累，全栈能力值得关注。

• 比亚迪半导体：在车规级存储领域具备协同优势，可能切入车用存储芯片。

• 跨界平台企业：BAT等互联网巨头在存算一体架构、定制化存储方面进行前瞻布局。

新进入者威胁评估：传统DRAM/NAND制造环节新进入者极少（资金门槛150亿美元+），但存算一体、新型存储架构（HBF等） 可能带来产业链重构机会。国际巨头为追逐AI高端市场利润，主动让出中端产能，造成历史性供给缺口，为中国企业提供了增量进入窗口。

3.5 行业供给与进入/退出壁垒

3.5.1 业务模式对比

3.5.2 进入门槛

极高门槛，四大壁垒叠加：

1. 技术门槛：制程Know-how积累需10年以上；专利壁垒森严（三大原厂拥有超10万件核心专利）；高端人才极度稀缺。国产存储自给率从2020年的15%提升至2025年的40%，但仍主要集中在中低端产品。

2. 资本门槛：单座先进DRAM晶圆厂初始投资150-200亿美元；设备昂贵（EUV光刻机单台1.5亿美元+）；持续研发投入巨大（年研发费用数十亿美元）。

3. 政策门槛：半导体出口管制持续收紧，18纳米以下DRAM设备被纳入管制清单；各国将存储芯片纳入战略物资清单。国内企业需获得国家集成电路产业投资基金的准入支持。

4. 品牌与渠道门槛：客户认证周期长（服务器端6-12个月，车规级更久）；生态锁定效应强（HBM与GPU深度绑定）。

3.5.3 退出门槛

• 资产专用性：存储晶圆厂设备高度专用化，转卖价值极低。

• 沉没成本：单厂投资150亿美元+，退出的沉没成本极大。

• 历史上行业下行期曾有多家厂商退出（如奇梦达破产、尔必达被收购），行业格局持续向头部集中。

3.5.4 市场进入比例与新增产能

当前行业处于产能紧缺阶段，供应增速滞后于需求。2025年Q4服务器存储供应缺口普遍高达40%至50%。三大原厂资本开支大幅增加（主要投向HBM和先进制程），但新进入者极少。中国方面，长江存储和长鑫存储扩产计划持续推进，设备国产化率提升至65%。

3.5.5 现有顶流企业对比

第四章 技术与创新路径评估

4.1 主流技术路线与技术成熟度（TRL）

4.2 下一代技术方向

DRAM领域：

• HBM4（2026年量产）：SK海力士计划推出16层堆叠产品，从HBM4E开始供应定制化HBM解决方案。通过将协议控制器从XPU芯片迁移至HBM基础裸片，释放计算空间并降低接口能耗。

• HBM5/HBM5E（2029-2031年）：下一代高带宽内存。

• 3D DRAM：采用全新晶体管结构，突破平面微缩瓶颈。

• DDR6：2029-2031年推出。

• 4F²架构：新型DRAM单元结构，提升存储密度。

NAND领域：

• 300层+NAND：已进入量产阶段，头部厂商向400层以上突破。

• PLC（5-bit per cell）：实现量产突破，进一步降低每bit成本。

• 混合键合技术：成为先进NAND标配。

• 4D NAND（400层+）：SK海力士规划中。

新型架构：

• HBF（高带宽闪存）：2027年启动商业化，复用HBM技术兼顾高带宽与大容量，与HBM构建AI分层存储体系。

• CXL（Compute Express Link）接口存储：三星推进CXL 3.1生态，提出"内存级存储"新品类。

• 存算一体架构：尚处产业化前夕，但被视为远期可能重构存储架构的方向。

4.3 颠覆风险量化（内部技术路线切换）

4.3.1 核心判断：DRAM/NAND短期不会被内部颠覆，但HBM正在重构竞争格局

HBM对传统DRAM的"内部颠覆"效应：

HBM本质上仍是DRAM的一种形态，属于产业链内部的技术路线升级。但其对竞争格局的颠覆效应极为显著：

• HBM三年实现超10倍增长，2025年市场规模达350亿美元，预计2028年突破1000亿美元（将超过2024年整个DRAM市场总量）。
• HBM出货集中度极高，SK海力士2025Q3出货占比约62%。三星在HBM领域处于追赶位置，两家合计占据HBM市场近80%份额。HBM的崛起使得DRAM市场从三家相对均衡的寡头格局，演变为"HBM领先者获得超额利润"的非对称格局。
• 若HBM技术路线切换失败，传统DRAM厂商的竞争优势将大幅削弱。拥有HBM领先优势的厂商在AI时代的DRAM竞争中掌握主动。

长江存储Xtacking架构的影响：

长江存储的Xtacking技术（将存储阵列与外围电路分别在两片晶圆上加工，再通过混合键合连接）是一种差异化的3D NAND架构路线，被三星V9等竞争对手关注和跟进。

4.3.2 短期无法超越的核心障碍

• 专利壁垒：三大原厂掌握DRAM/NAND核心专利超10万件，形成严密专利网。

• 良率瓶颈：先进制程（10nm以下DRAM、300层+NAND）良率爬坡周期长，长鑫/长存与头部仍存在差距。

• 生态锁定：HBM与英伟达GPU深度绑定，认证周期长；JEDEC标准由头部厂商主导。

• 路径依赖：三大原厂过度保护旧技术利润的倾向较弱（已明确停产DDR4），路径依赖风险有限，但设备折旧和产能转换存在摩擦成本。

• 资本门槛：单厂150亿美元+的投资规模构成天然壁垒。

总体评估：当前技术路线清晰（DDR5→DDR6、HBM3E→HBM4→HBM5、NAND 200层→300层→400层+），主流技术在3-5年内被内部颠覆的概率较低。但HBM的崛起正在重塑DRAM市场格局，长期需关注存算一体架构和新型非易失性存储器（MRAM、ReRAM）的产业化进展，其可能在10年期维度形成实质性挑战。

4.4 技术扩散速度

• DRAM制造工艺：扩散速度极慢，know-how高度集中在三大厂，10nm以下制程全球仅此三家掌握。中国长鑫存储通过自主研发+人才引进逐步追赶。

• 3D NAND堆叠技术：扩散相对较快，长江存储通过Xtacking差异化架构实现突破。

• HBM先进封装：TSV技术和混合键合扩散加速，封测环节（长电科技等）技术能力持续提升。

• 护城河来源：DRAM的护城河更多来自制造工艺的隐性知识（know-how）和规模效应；NAND的护城河更多来自技术架构和成本控制。

第五章 宏观环境分析

5.1 政策环境

国内政策（强利好）：

• "十四五"存储产业专项规划：明确国产化率70%目标。

• 国家大基金三期：重点投向存储芯片制造、设备和材料。

• 税收优惠与补贴：2025年新增补贴转向先进制程研发，各地方产业园提供配套补贴。

• "十五五"前瞻布局：存储芯片作为战略性产业持续获得最高优先级政策支持。

• 碳约束：低碳制造要求倒逼企业改进工艺，绿色存储芯片或成下一竞争焦点。

国际政策（不利因素）：

• 出口管制持续收紧：美国半导体出口管制清单扩大至18纳米以下DRAM设备。

• 对华技术限制：高端EUV光刻机对中国禁售，先进制程设备获取受限。

• 关税风险：2025年美国关税框架的潜在转向已引发全球市场重大波动风险。

近期政策转向信号：国内政策从"全面支持"向"聚焦先进制程+淘汰落后产能"转型，政策资源更集中投向能突破技术瓶颈的企业。

5.2 地缘政治

存储芯片产业高度全球化但受地缘政治影响深刻：

• 技术依赖：中国在高端光刻机（ASML EUV）、核心EDA工具、关键材料（高端光刻胶、电子特气）等领域严重依赖海外。上游半导体设备与材料的国产化率不足20%，成为关键卡脖子环节。

• 实体清单影响：中国存储企业（长江存储、长鑫存储等）被列入美国实体清单，先进设备进口受限。

• 市场准入：中国存储产品进入欧美市场面临政策审查，但国内市场足够庞大可消化国产产能。

• 专利战争：全球专利纠纷白热化，国际巨头对中国企业发起多起专利诉讼。

• 供应链重构：各国将存储芯片纳入战略物资清单，推动供应链“去风险化”。倒逼中国加速本土供应链重组。

5.3 经济环境

• 宏观经济敏感度：存储芯片传统上对宏观经济高度敏感（强周期品），但AI驱动的需求结构性增长部分对冲了宏观周期波动。

• 利率传导：高利率抑制资本开支意愿，但AI军备竞赛使存储领域资本开支逆势增长。

• 汇率影响（双向分析）：

• 人民币贬值情景：利好国内出口型企业（如兆易创新、江波龙的海外收入），提升产品价格竞争力；但增加高端设备和原材料进口成本，对依赖海外设备的企业形成成本压力。

• 人民币升值情景（当前趋势）：降低进口设备和材料的采购成本，有利于国内晶圆厂降低资本开支负担。当前人民币处于升值通道，国内存储企业的进口成本端将有所改善。

• 通胀传导：存储芯片价格上涨直接推高服务器和数据中心成本，但当前AI算力需求的价格弹性较低，“涨价可传导”。

5.4 社会环境

• ESG争议：存储制造属于高能耗、高水耗产业，面临日益严格的环保监管。低碳制造要求倒逼工艺改进。

• 劳动力供给：半导体产业对高端人才需求旺盛，国内高端芯片人才供给不足是长期瓶颈。

• 消费者偏好：对数据隐私和本地化存储的关注，驱动部分场景的本地存储需求增长。

• AI伦理：AI大模型发展带来的数据存储需求激增，间接推动存储产业扩张。

第六章 资本市场映射与投资逻辑

6.1 概念与热点

6.1.1 当前市场核心概念

"存储芯片超级周期" 和 "AI存力" 是当前两大最热概念。AI大模型迈入万亿级，存储从"算力配套"升级为"AI核心基础设施"，2025年存储市场全年增长约17%达到1938亿美元。Gartner预计2026年全球存储芯片销售额将达6333亿美元。

6.1.2 概念对应产业链具体分支

6.1.3 概念弱化信号

• 龙头业绩miss：三星/SK海力士/美光任一季报大幅低于预期（HBM出货不及预期或毛利率下滑）

• 技术被证伪：HBM4/下一代存储技术规模化进程严重延迟

• 热点退潮：存储芯片百度搜索指数、雪球讨论量从高位回落超30%

• 龙头减持：存储标的出现大股东/高管集中减持

• 监管点名：监管层对存储芯片概念炒作进行风险提示

• AI泡沫破裂：CSP大幅削减AI资本开支计划

6.2 板块表现

6.2.1 存储芯片板块近期特征

• 行业处于上行周期：2025年Q4起DRAM/NAND Flash价格全面上涨，涨价态势预计延续2026年全年。

• HBM是核心变量：HBM出货集中度极高，成为拉动存储行业进入新一轮上行周期的关键变量。

• 存储板块成交额显著放大：资金对"AI存力"主线关注度极高。

• 机构持仓持续增加：公募基金对存储板块配置比例持续提升。

估值分位：需结合具体时点数据。当前存储行业处于盈利上行周期，PE估值可能因利润爆发而走低，PB估值更为可靠，应重点关注PB历史分位。

6.2.2 相对于大盘的表现

存储芯片板块2025年以来相对沪深300产生显著超额收益。景气度一致预期（Wind一致预测）持续上修，尤其是HBM相关标的和国产替代主线。

6.3 核心公司列表

6.3.1 代表性A股公司（按环节）

海外对标（某环节无A股时参考）：

• DRAM/NAND制造：三星电子（韩）、SK海力士（韩）、美光科技（美）
• 半导体设备：应用材料（美）、ASML（荷）、泛林（美）、东京电子（日）
• EDA：Synopsys（美）、Cadence（美）

6.3.2 核心逻辑与市场空间

存储芯片属强周期品种，在行业上行期利润暴增时PE可能很低（具有迷惑性），但此时的盈利高点不可线性外推。建议以PB和周期调整后的盈利能力作为估值锚点，在行业毛利率高位时分批锁定收益，在下行周期毛利率触底、全行业亏损时关注左侧布局机会。对国内企业还需额外关注海外大客户的制裁风险以及美国商务部实体清单相关动态。

附录：核心概念释义

先进制程

半导体制程工艺的代际划分，通常以晶体管栅极宽度（纳米，nm）衡量。数字越小代表制程越先进，同等面积下可集成的晶体管数量越多，芯片性能越强、功耗越低。存储芯片领域，DRAM先进制程指10nm级（1x/1y/1z/1α/1β/1γ），NAND先进制程通常与3D堆叠技术结合。先进制程是存储芯片性能与成本竞争力的核心来源，也是当前中国受出口管制最严格的技术领域之一。

嵌入式存储（eMMC/UFS/eMCP等）

将存储芯片直接焊接在设备主板上、与处理器紧密集成的存储方案，区别于可插拔的内存条和固态硬盘。广泛应用于智能手机、平板电脑、汽车电子、物联网设备等空间受限但对可靠性要求高的场景。嵌入式存储在存储芯片应用中占比最高（42.7%），主要产品形态包括eMMC（嵌入式多媒体存储卡）和UFS（通用闪存存储），后者传输速度更快，已成为高端手机标配。

IDM模式

即垂直整合制造模式，指一家公司同时覆盖芯片设计、晶圆制造、封装测试全流程。存储芯片行业中，三星电子、SK海力士、美光科技三大原厂均采用IDM模式。该模式优势在于设计与制造环节的紧密协同，能够快速迭代工艺、最大化利润留存；劣势在于资本投入极为庞大，单座先进晶圆厂投资超150亿美元，经营杠杆极高。

Fabless模式

即无晶圆厂模式，指公司仅负责芯片设计和销售，将制造环节外包给专业晶圆代工厂。兆易创新、东芯股份等国内存储设计公司均采用此模式。优势在于轻资产运营、灵活性强，无需承担晶圆厂的巨额资本开支；劣势在于依赖代工厂的产能分配和工艺支持，在上行周期可能面临产能紧张、成本传导不畅的问题。与之对应，专门从事晶圆代工而不做自主品牌的公司称为Foundry（如台积电）。

内存接口芯片

连接服务器CPU与DRAM内存条的关键芯片，负责缓冲和转发内存读写信号，是实现高容量、高速度内存系统的核心器件。内存接口芯片的技术门槛极高，需要与每一代DDR标准同步升级。在DDR5时代，内存接口芯片还集成了温度传感、错误检测等智能管理功能。全球内存接口芯片市场高度集中，中国大陆的澜起科技与日本的Renesas（原IDT）、美国的Rambus三足鼎立。

MCU

微控制器单元，又称单片机，是将CPU、内存（RAM/ROM）、输入输出接口集成在单一芯片上的微型计算机。在存储芯片产业语境下，MCU是兆易创新的核心产品线之一（与NOR Flash构成"存储+控制"双轮驱动）。MCU广泛应用于汽车电子（车身控制、传感器）、工业控制、消费电子（家电、智能穿戴）和物联网设备。

NAND堆叠技术（3D NAND）

传统NAND Flash采用平面结构（2D NAND），存储单元在硅片表面横向排列。随着制程微缩接近物理极限，3D NAND技术将存储单元在垂直方向堆叠，如同将平房改建为摩天大楼，从而在相同的芯片面积上大幅提升存储密度。3D NAND堆叠的关键工艺包括高深宽比刻蚀、垂直通道填充和层间对准，是NAND Flash技术演进的核心方向。

NAND层数

3D NAND中垂直堆叠的存储单元层数，是衡量NAND Flash技术先进程度的核心指标。层数越高，单颗芯片的存储容量越大、单位成本越低。目前行业主流产品在200-300层之间，头部厂商已量产300层以上产品并向400层+突破。层数提升面临的主要挑战包括薄膜应力控制、高深宽比刻蚀工艺和叠层缺陷管理。这一指标是评估NAND制造商技术竞争力的关键标尺。
