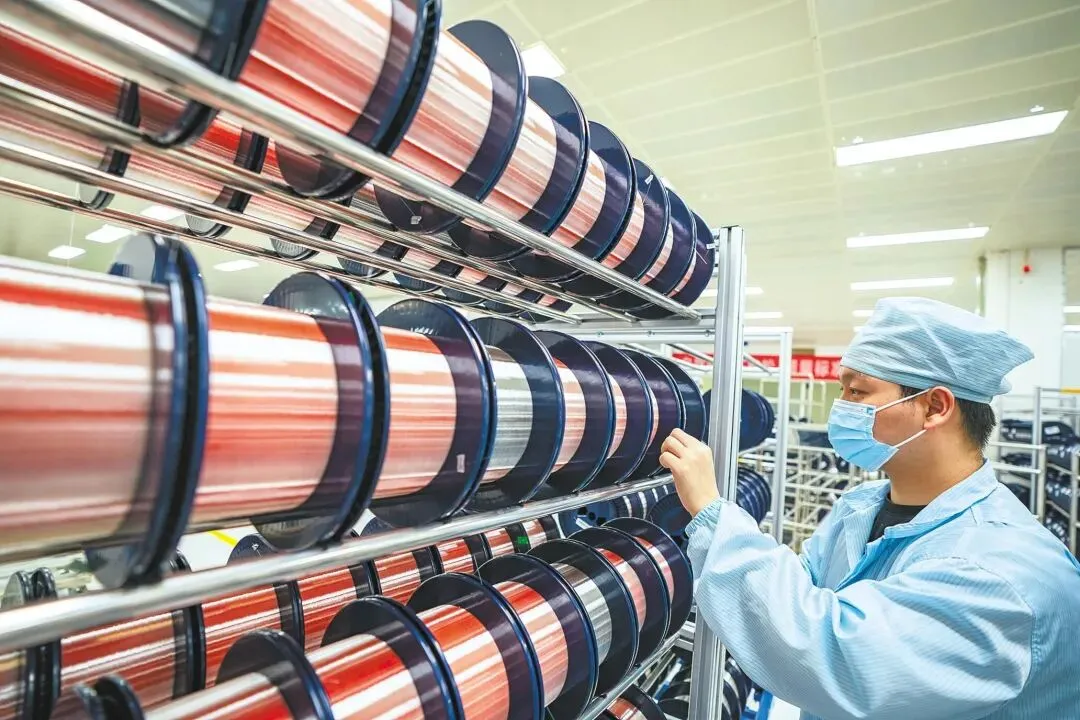

最近，一家低调的光纤巨头完成了关键转型。长飞光纤，这家曾经被视为传统光纤光缆领域的隐形冠军，其毛利率历史性地突破了30%。在竞争激烈的光通信行业，这几乎是一个难以企及的标杆。
更值得关注的是，这家公司已不再是传统意义上的线缆供应商。作为高端芯片产业创新发展联盟的理事单位，长飞光纤这份成绩单背后，揭示了一个更深层的技术逻辑，值得所有关注硬科技的人深思：光芯片，正在成为AI时代算力网络中不可或缺的光子引擎。
随着AI大模型与万卡算力集群的规模化部署，全球数据中心互联带宽需求呈指数级攀升，传统铜互连技术已触及物理性能天花板，“铜退光进”成为算力网络升级的不可逆趋势。光芯片作为实现电光信号转换的核心器件，其性能上限直接决定了光模块的传输效率，本质上划定了算力网络的带宽与延迟天花板，已然成为全球数字基建与AI产业竞争的核心卡点。
以英伟达Rubin网卡、谷歌TPU v7等算力芯片跨代升级为例，单机柜互联带宽已攀升至4.8Tbps，单台DGX H100服务器机柜需配置超500个高速光模块，对光模块的速率与数量提出双重翻倍要求。
科技巨头的AI基建资本支出同比增速超50%，资金核心投向数据中心网络互联设备，直接拉动高性能光连接产品景气度攀升。与此同时，传统铜互连已触及物理天花板，光芯片成为本轮算力网络架构重构的核心刚需。
光芯片，是光通信系统中负责完成光电信号转换的核心元器件，是实现光电信号转换的化合物半导体材料。激光器芯片和探测器芯片合称为光芯片。如果把光模块比作一辆运货的卡车，光芯片就是它的发动机——决定了这辆车能跑多快、拉多重、跑多远。高速光芯片是现代高速通讯网络的核心之一。
从功能上划分，光芯片主要有三大类：激光器芯片负责将电信号转换为光信号（发射端），探测器芯片负责将光信号转换为电信号（接收端），调制器芯片负责控制光信号的强度与相位。
从制造材料上划分，光芯片主要分为四大体系：磷化铟（InP）体系适用于有源器件，是当前主流；砷化镓（GaAs）体系适用于短波长器件，技术成熟；硅光（Silicon Photonics）体系利用CMOS工艺制造，成本低、集成度高，被认为是未来方向；薄膜铌酸锂（TFLN）体系性能优异但工艺难度大，主要面向高端场景。
光芯片并非新鲜事物，它在光通信领域已经存在了几十年。但过去，光芯片的应用场景主要是电信骨干网和城域网——也就是城市与城市之间、国家与国家之间的长距离通信。真正让光芯片从“幕后”走向“台前”的，是AI算力需求的爆炸式增长。
AI大模型的训练需要成千上万颗GPU协同工作。以GPT-4为例，其训练参数超过1.8万亿，需要数万颗GPU并行计算。这些GPU之间需要频繁交换数据——包括梯度同步、中间结果传递、参数更新等。算力越大，GPU之间的通信需求就越大。
然而，传统的电互连技术正在逼近物理极限。首先是带宽瓶颈：电信号的带宽受限于铜线的物理特性，速率越高，信号衰减越快。其次是功耗爆炸：高速电互连的功耗随速率平方增长，在百万卡级AI集群中，仅互连功耗就可能占到总功耗的30%以上。第三是距离受限：电信号在铜缆中传输超过3-5米后，信号质量急剧下降，无法满足大规模集群的部署需求。
而光互连天然具有三大优势：高带宽——一根光纤可以同时传输几十个波长的光信号，单通道速率已突破200Gbps；低功耗——光传输的能耗随距离增长缓慢，长距离下比电互连节能数倍；抗干扰——光信号不受电磁干扰，传输距离可达数公里。因此，AI数据中心正在全面推进“光进铜退”——用光连接替代传统的电连接。
根据长飞光纤的年报分析，AI基础设施正由单卡性能算力全面向系统级海量互联演进，光互联场景有望从机柜外进一步向机柜内延伸。这意味着，光芯片的应用场景正在从数据中心之间的骨干网络，下沉到服务器机柜内部、芯片与芯片之间的直接互联。
而这，正是光芯片的用武之地。
光芯片上游企业较为分散，下游直接面向电信、数据中心、消费电子等领域。

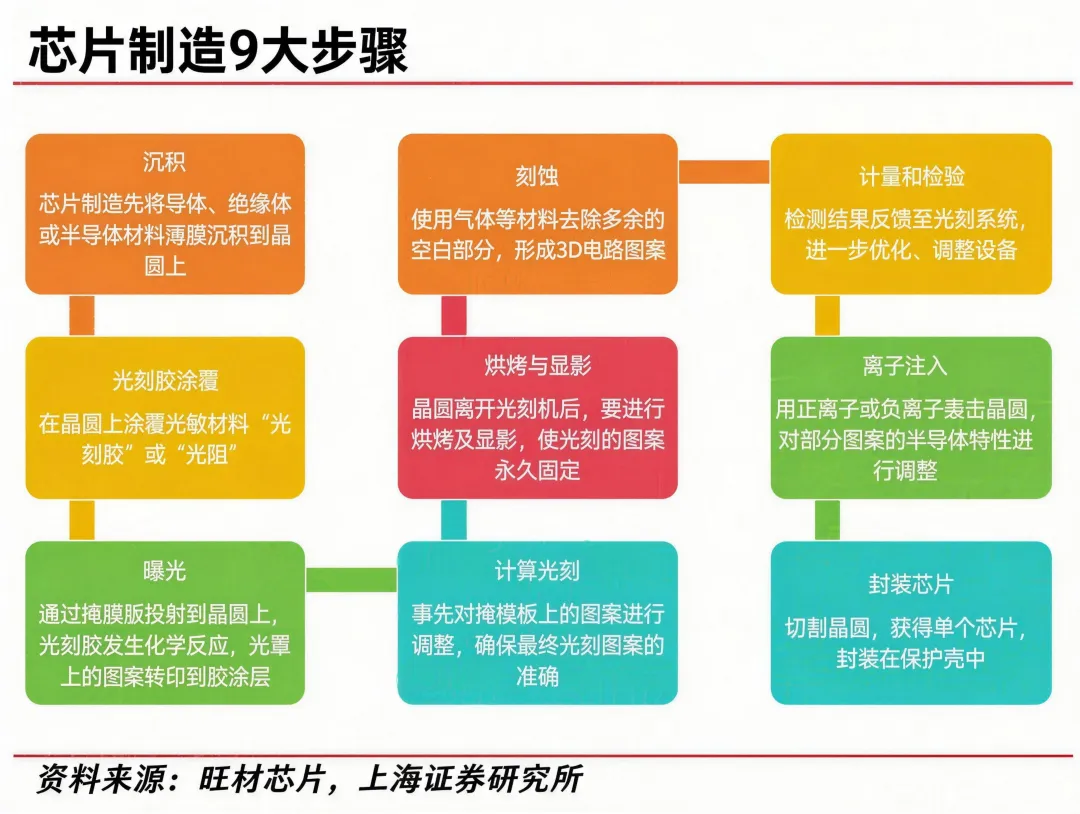

芯片生产极其复杂，制造环节涉及大量工艺。芯片制造需要在晶圆片上不断累加图案，进行数百个工艺流程，从设计到量产需要花费近 4 个月的时间。制造环节具备 9 大关键工艺，分别为沉积、光刻胶涂覆、曝光、计算光刻、烘烤与显影、刻蚀、计量和检验、离子注入、封装芯片。
产业链角度出发，光芯片上游企业较为分散，进口依赖严重，或在产品议价、成本消耗方面存在承压现象。光芯片的上游采购主要涉及原材料与设备两部分。原材料方面，目前国内材料供应以化合物半导体材料 (第二代半导体材料) 为主，例如磷化铟、砷化镓，砷化镓具有高频、抗辐射、耐高温等特性，其主要代表企业仍以国外厂商为主，诸如 Sumitomo、Freiberger 等。设备方面，光刻机、刻蚀机等设备生产商集中于海外，诸如 ASML、佳能、Lam、TEL 等。
下游直接面向电信、数据中心、消费电子等几大领域，广大的消费市场助力芯片市场繁荣。根据中投产业研究院数据，2022 年我国光芯片市场规模约为 17.19 亿美元，2015-2022 年的 CAGR 达到 14.93%。同时根据测算，2023 年我国光芯片市场规模约 19.74 亿美元，预计 2026 年有望扩大至 29.97 亿美元。
国产替代逻辑为国产厂商成长的主要催化因子。目前国内光芯片企业仅在 2.5G 和 10G 领域中实现核心技术掌握，但对于高端光芯片的国产替代率仍较低：2.5G 及以下速率光芯片国产化率约 90%，但 25G 以上光芯片的国产化率较低，仍以海外光芯片厂商为主。
当前，全球光芯片市场竞争格局呈现 “美日双头垄断，中国结构性突破” 的鲜明特征。在高端市场，美国 Coherent、Lumentum 与日本三菱电机、住友电工等企业凭借深厚的技术积累，构筑了以 25G 及以上高速率 DFB、EML 芯片为核心的专利与技术壁垒，占据绝对主导地位。
与此同时，中国光芯片产业正经历从 “中低端自主” 向 “高端攻坚” 的关键转型：在 2.5G、10G 等中低速率产品上已实现高度国产化；在 25GDFB 芯片领域，以武汉敏芯、源杰科技为代表的企业已实现规模化商用，成功切入 5G 前传与数据中心市场；然而，在真正决定产业话语权的 EML 芯片及高端 APD 芯片等 “卡脖子” 环节，国产化率仍非常低，是当前本土厂商集中攻坚的核心挑战。
根据中金公司的预测，与AI相关的光纤光缆需求量占全球总需求的比例，将从2024年的不到5%提升至2027年的35%。光芯片作为光纤网络和光模块的核心，其市场增速只会更高。
硅光技术、薄膜铌酸锂、异质集成等新路径正在打开光芯片的性能天花板。谁能在这些方向上率先突破，谁就能在AI时代的算力基础设施中占据制高点。
当前，光芯片的技术发展正在沿着三个方向同步推进。
方向一：更高速率。当前主流的AI数据中心使用的光模块速率以400G和800G为主，头部厂商已开始部署1.6T。这意味着光芯片的速率必须从25G/50G提升到100G/200G单通道。目前，100G EML芯片已实现商用，200G EML芯片正在研发中。更前沿的薄膜铌酸锂调制器芯片，理论上可支持200G以上单通道速率。
方向二：更高集成度——硅光技术。传统光模块中，光芯片、电芯片、无源器件是分开封装后组装在一起的，体积大、成本高。硅光技术的出现改变了这一局面。硅光技术利用成熟的CMOS工艺，将激光器、调制器、探测器、波导、耦合器等全部集成在一个硅基芯片上。其优势包括：成本低——可在大规模晶圆厂量产，单颗芯片成本大幅下降；集成度高——一颗芯片可集成几十个甚至上百个光通道；与电芯片兼容——可直接与CMOS电芯片实现3D封装或单片集成。目前，硅光技术在数据中心内部短距离传输（2公里以内）已占据主导地位，长距离传输仍需磷化铟等III-V族材料。
方向三：更先进封装——CPO。光芯片的封装技术正在经历从分立封装到共封装光学（CPO）的跨越。在传统架构中，光模块是可插拔的，独立于交换芯片之外，导致信号从交换芯片到光模块需要经过PCB走线、连接器等多段路径，产生信号损耗和功耗增加。CPO将光芯片与交换芯片封装在同一基板上，光信号直接从芯片边缘输出，极大缩短了电信号传输距离。其核心优势是功耗降低30-50%，带宽密度提升2-4倍，时延大幅降低。CPO被认为是突破AI集群互连瓶颈的关键技术。行业预测显示，2025年起头部云厂商将开始部署CPO方案，2028-2030年有望成为主流。
1、AIGC 催化算力需求，全球光芯片市场快速发展
全球光芯片市场持续扩容，AI 和数据中心应用加速驱动产业迈向高景气周期。随着全球数字经济加速发展，云计算、大数据、人工智能等技术广泛应用对高速、低延迟、高带宽的数据传输提出更高要求，光通信技术的战略地位日益凸显，带动光芯片需求快速释放。

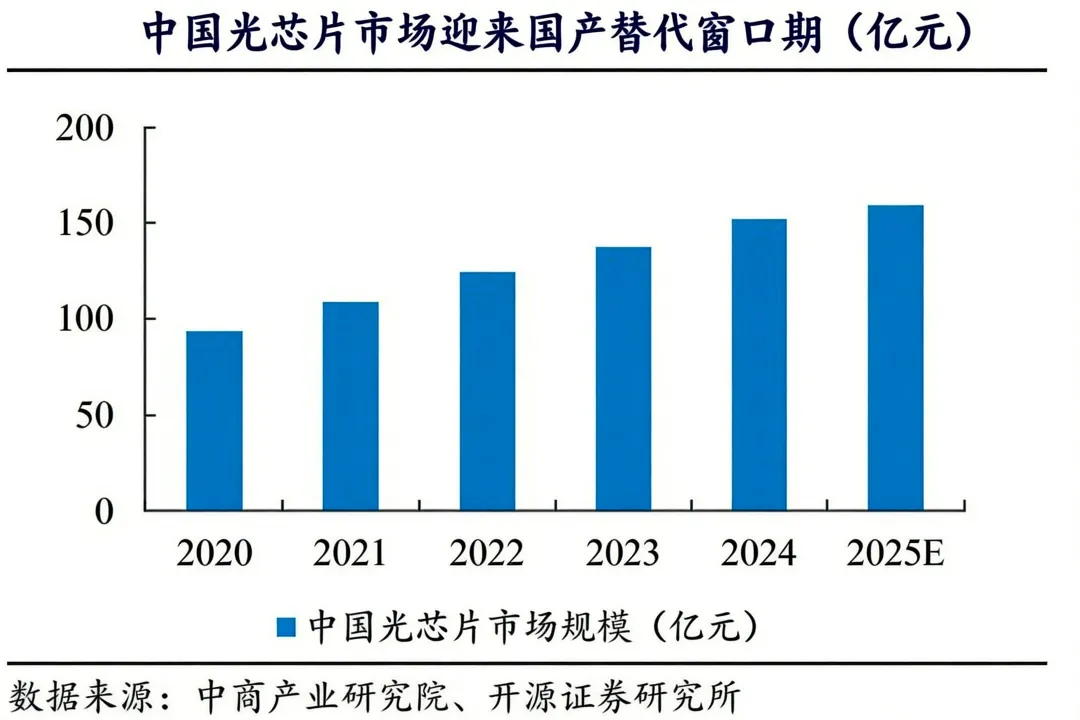

中国光芯片市场迎来国产替代窗口期，政策与技术协同释放长期成长潜力。在全球科技竞争加剧与本土技术自主化需求持续增强的背景下，中国光芯片产业链迎来加速国产替代的关键阶段。根据中商产业研究院测算，2023 年我国光芯片市场规模达到 137.62 亿元，同比增长 10.24%，2025 年中国光芯片市场规模有望增长至 159.14 亿元。
2､“电信 + 数通” 双轮驱动，光芯片应用加速扩张
光芯片的应用领域正在不断拓展。在传感领域，如环境监测、气体检测，光芯片被用作传感器，能够检测光信号并转换为电信号，用于数据采集和分析。
在汽车领域，随着传统乘用车的电动化、智能化发展，高级别的辅助驾驶技术逐步普及，核心传感器件激光雷达的应用规模将会增大。基于砷化镓 (GaAs) 和磷化铟 (InP) 的光芯片作为激光雷达的核心部件，其未来的市场需求有望不断增加，特别是随着全球 AIGC 的发展，光芯片在电信市场、数据中心市场获得快速发展。
按照电信侧应用和数据中心侧应用来看，两者主要增长特点有所不同，电信侧应用 10G 及以下速率增长明显，主要受光纤接入市场驱动，而数据中心侧应用主要需求 100G 及以上速率电芯片。
光模块：光模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。当前由于云计算、大数据分析、人工智能等技术的快速发展，导致数据中心处理的数据量呈指数级增长。为了应对这种数据激增的情况，数据中心需要更高速率的光模块来提升网络带宽，确保数据传输的高效性和稳定性。400G 和 800G 光模块能够提供更高的数据传输速率，满足数据中心对于高速、大容量传输的需求。

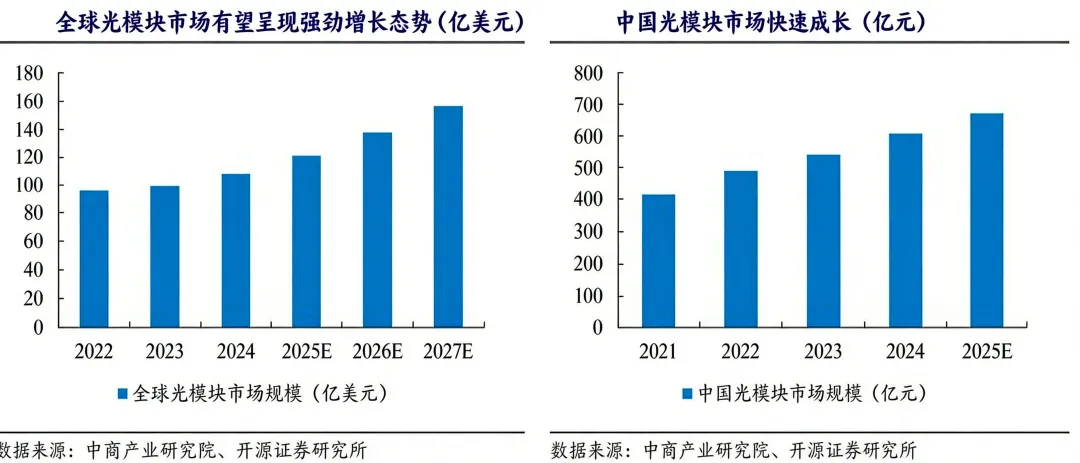

根据中商产业研究院报告显示，2023 年全球光模块的市场规模约 99 亿美元，同比增长 3.1%，2024 年约为 108 亿美元。预计 2025 年全球光模块市场规模将达 121 亿美元，2027 年将突破 150 亿美元。
汽车光电子、激光雷达、自动驾驶、具身智能等市场在近年成为光芯片应用的新兴机会。
根据法国调研机构 YOLE 数据，2023 年全球车载激光雷达市场规模达到 5.38 亿美元，预计到 2029 年将增长到 36.32 亿美元，复合年增长率达 38%，在市场份额方面，以禾赛、速腾聚创、图达通、华为和大疆览沃为代表，中国厂商占据全球车载激光雷达市场 84% 份额。
在技术方面，激光雷达模组与光通信模块具有相似的光电信号转换功能，表明光通信电芯片技术在激光雷达系统也有重要价值。同时，基于 AI 的运用，具身智能机器人也将迎来广阔的应用场景，因此光通信电芯片在算力硬件部分仍将发挥重要的作用。
3､高端光芯片产能缺口扩大，国产替代空间广阔
国内高端光芯片完 25G + 国产化率仅约 4%，国产替代空间广阔。根据长光华芯，全球高端光芯片产能缺口已扩大到 25%-30%，再加上国产化率低，双重因素驱动了当前短期比较急缺的 100G/200G 的 EML 芯片和 70~100mW 的 CW 光源，以及 100G PAM4V CSEL 芯片，预计短缺格局将持续至 2027 年，为国产厂商切入供应链提供了至少 2–3 年的缓冲期。
从“用电算”到“用光算”，我们正在经历一场深刻的算力底层变革。当电互连逼近物理极限，光芯片所开启的光子引擎，不仅为AI算力网络提供了高速、低功耗的连接方案，更重新定义了未来十年数字基础设施的性能天花板。
对于中国光芯片产业而言，这既是历史性的战略机遇，也是一场不容有失的技术攻坚战。从2.5G到25G，从10G到100G，国产替代的每一步突破都在缩小与世界领先水平的差距。在AI时代的大潮中，谁掌握了光芯片的核心技术，谁就掌握了算力网络的咽喉。
正如高端芯片产业创新发展联盟的使命所指向的那样，唯有坚持自主创新、深耕核心技术、打通全产业链，才能在光芯片这一战略赛道上跑出中国加速度。当光子成为算力的新语言，光芯片——就是那个让AI时代真正到来的关键拼图。
