MRAM厂商Avalanche Technology近期宣布，其承接的一项美国政府战略合同已完成第一阶段目标。该项目聚焦于磁存储单元的微缩工艺，旨在为下一代航天级MRAM芯片开发奠定技术基础。
根据公司公告，该技术路径有望将存储密度提升16倍，最终目标为64Gb至128Gb级别的高可靠存储产品。该项目由美国国防部支持，面向未来太空及战略系统的存储需求。
技术指标与工艺进展
Avalanche公布的阶段性成果包括：
• 在22nm工艺节点实现高密度MTJ（磁性隧道结）阵列的量产 • MTJ关键尺寸达到40nm，间距控制在100nm及以下 • 最小存储单元面积为0.01μm² • 技术方案具备向12nm节点迁移的可行性
据公司首席技术官Yiming Huai介绍，通过对MTJ硬掩模和蚀刻工艺的优化，密集阵列的误码率已控制在较低水平，为后续高良率量产提供了基础。
MTJ作为MRAM的基础存储单元，其尺寸微缩直接决定了芯片存储密度的提升空间。配合后续几何微缩计划，该技术路线可实现MRAM存储密度16倍的增长，满足航天系统对高密度存储的需求。
产品特性与应用场景
航天环境对存储芯片有特殊要求：宇宙射线引发的单粒子效应可能导致数据翻转，极端温度影响器件性能，断电后数据易失。

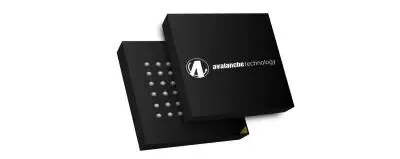

Avalanche的第三代航天级STT-MRAM产品具备以下技术特征：
• 抗辐射能力：对空间辐射环境具有一定耐受性 • 非易失性：断电后数据可保持 • 高耐用性：支持近乎无限次的读写操作 • 写入速度：无需擦除过程，延迟较低
上述特性组合适用于卫星、深空探测器等航天设备。需要指出的是，这些技术优势属于STT-MRAM技术路线的共性特征，不同厂商的实现方式和性能指标存在差异。
市场验证
该项目获得美国政府战略资助，被列为支持未来国防和太空项目的关键技术。政府合同需经过竞标和技术评估，此类来自国家客户的认可具备较高的第三方背书价值。
根据公开信息，Avalanche产品已被Aitech等公司应用于无人探测车、深空探测平台及军用存储模块。这表明其产品已进入实际部署阶段，而非仅限于实验室环境。
竞争格局与行业定位
在半导体存储市场中，Avalanche并未与三星、海力士、美光等企业在通用市场展开竞争，而是聚焦于技术要求较高的细分领域。
MRAM技术赛道的主要参与者包括：
在该专业领域，Avalanche属于少数具备STT-MRAM量产能力和技术积累的公司之一。第三方研究机构（如Yole Développement、Objective Analysis）通常将其与Everspin并列为STT-MRAM领域的核心厂商。但由于Avalanche为私营公司，其财务数据、实际出货量等关键指标未公开，难以进行精确的横向比较。
技术积累与客观局限
从现有公开信息来看，Avalanche的技术积累体现在以下方面：
• 专利数量超过300项，研发周期超过15年 • 22nm节点实现量产，技术路线向12nm推进 • 获得美国政府合同，进入国防工业供应链
同时，存在以下客观局限：
• 航天及国防市场规模有限，远小于消费电子和数据中心市场 • 作为私营公司，财务数据、实际出货量、客户数量等关键信息未公开 • Everspin等竞争对手持续推进类似技术，且Everspin作为上市公司信息透明度更高
项目后续目标
根据公告，该项目下一阶段的目标包括：
• 向12nm及以下工艺节点过渡 • 推出密度达64Gb和128Gb的航天级MRAM产品 • 为未来战略加固设备解决方案提供可向本土代工厂迁移的技术基础
在当前全球供应链环境下，实现关键存储技术的本土制造能力，可能是该项目获得美国政府支持的重要因素之一。Avalanche Technology此轮进展，可视为MRAM技术在高端应用领域的一次推进。其价值在于：一家具备技术积累的专业公司，在特定细分市场获得国家级项目认可，并进入实际应用阶段。对于航天和国防系统设计者而言，这意味着未来可能出现新的高可靠、高密度存储技术选择。对于半导体行业观察者，这是观察MRAM技术演进及特种市场竞争格局的一个案例。至于16倍密度提升能否最终实现、该公司能否在长期竞争中保持优势，有待后续验证。
