1. 全球晶圆代工产业概况与技术发展趋势
1.1 主要厂商市场格局与技术定位
全球晶圆代工产业呈现出明显的梯队分化格局，台积电凭借其在先进制程领域的绝对优势占据主导地位，2025 年第二季度全球市场份额达到 70.2%。三星作为第二大代工厂商，市场份额为 7.3%，主要在先进制程领域与台积电展开激烈竞争。英特尔凭借其 IDM 模式在高端处理器市场保持领先地位，而联电和中芯国际则专注于成熟制程和特色工艺领域，分别占据约 2.5% 和 5% 的市场份额。
从技术定位来看，台积电和三星聚焦于 3nm 及以下先进制程技术的研发和量产，英特尔则通过其独特的 IDM 模式在高端 CPU 市场保持技术优势。联电和中芯国际则重点发展成熟制程技术，在 28nm 及以上节点构建差异化竞争优势，同时在 BCD、嵌入式存储、射频等特色工艺领域形成技术护城河。
1.2 先进制程与成熟制程的技术演进路径
半导体工艺技术的演进正面临前所未有的挑战。随着晶体管尺寸接近物理极限，传统的按比例缩小（Scaling）模式逐渐失效，各厂商开始采用更加复杂的三维结构和新材料技术。在先进制程领域，从 FinFET 到 GAA（Gate-All-Around）的技术跃迁成为关键突破点。台积电在 2025 年第四季度成功量产 2nm 工艺，采用 GAA 纳米片晶体管技术，相比 3nm 工艺在相同功耗下性能提升 10-15%，或在相同频率下功耗降低 25-30%(1)。
成熟制程方面，28nm 及以上节点仍然占据全球晶圆出货量的 65% 以上，且这一比例在未来五年内将保持稳定(98)。成熟制程的发展重点已从单纯的尺寸微缩转向性能优化和应用场景定制，特别是在汽车电子、物联网、工业控制等领域的专业化应用。一辆智能电动车平均使用超过 150 颗芯片，其中 90% 以上基于 40nm-180nm 制程(98)。

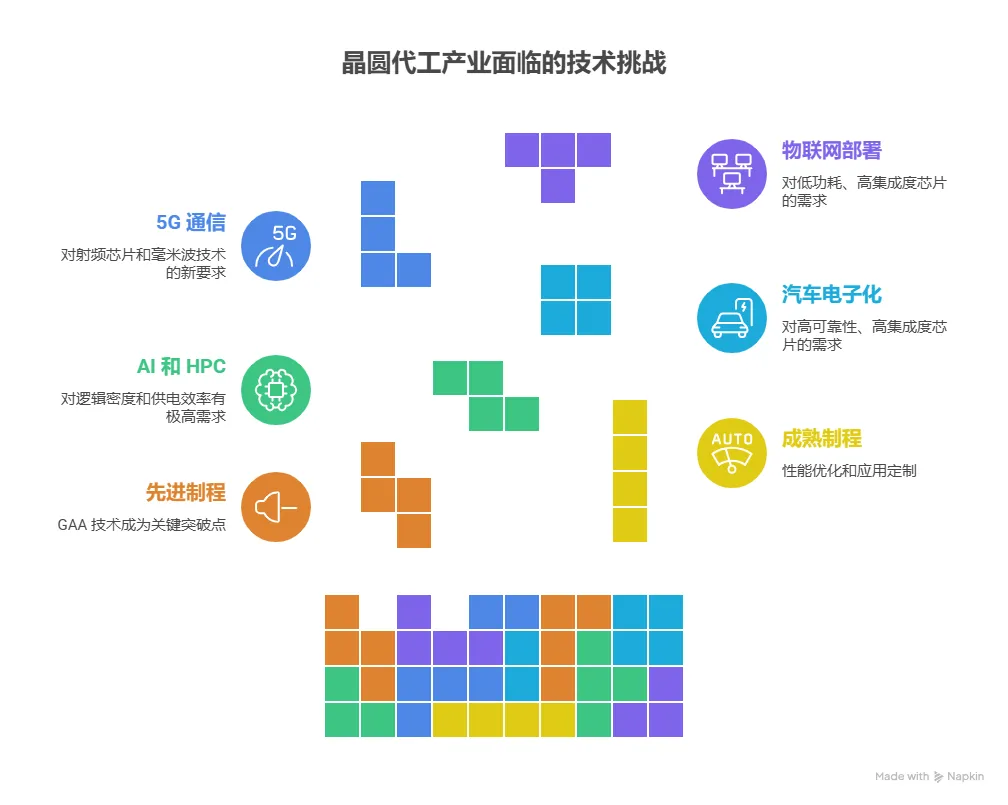

1.3 工艺技术发展的关键驱动因素
人工智能和高性能计算的爆发式增长成为推动先进制程技术发展的核心驱动力。AI 芯片对逻辑密度、信号处理能力和供电效率有极高需求，而背面供电技术释放的正面布线空间可缓解复杂 AI 计算单元的金属线拥堵问题。数据中心和云计算的快速发展也对先进制程提出了更高要求，需要在有限的芯片面积内集成更多计算核心。
汽车电子化趋势为成熟制程和特色工艺带来新的增长机遇。新能源汽车的快速普及推动了对高可靠性、高集成度功率管理芯片的需求，特别是在车载充电机（OBC）、DC-DC 转换器、电池管理系统等关键应用中。车规级芯片需要满足 AEC-Q100 等严格的可靠性标准，对工艺技术提出了特殊要求。
5G 通信技术的广泛应用也推动了射频芯片和毫米波技术的发展，对 28nm、40nm 等成熟制程节点提出了新的性能要求。同时，物联网设备的大规模部署对低功耗、高集成度的芯片解决方案产生了巨大需求。
2. 台积电工艺技术全面分析

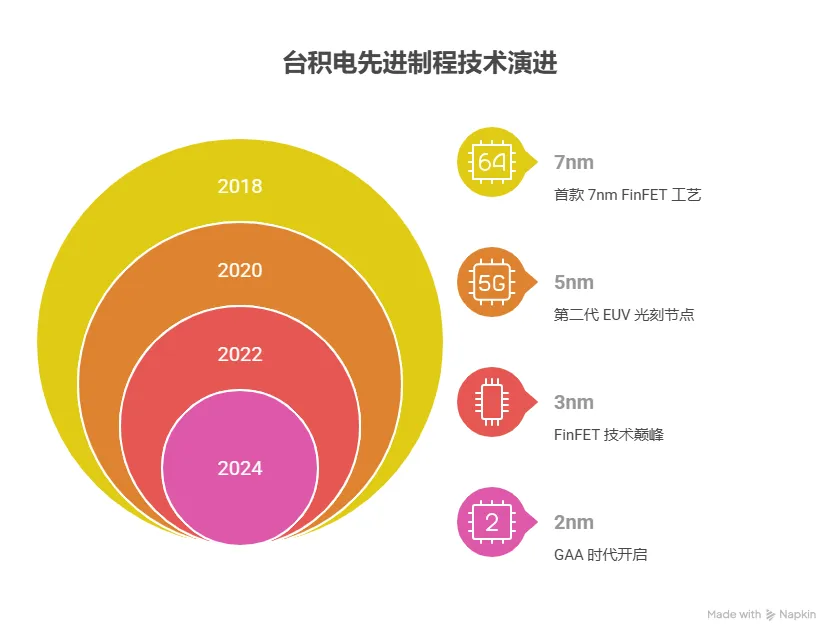

2.1 先进制程技术体系
台积电的先进制程技术路线图展现出清晰的演进轨迹。从 2018 年量产的 7nm（N7）工艺开始，台积电建立了完整的 FinFET 技术体系。N7 作为首款 7nm FinFET 工艺，相比前代 16nm 工艺实现了速度提升约 30%、功耗降低约 55%、逻辑密度提升 3 倍的显著突破。
5nm（N5）工艺于 2020 年量产，作为第二代 EUV 光刻节点，全面采用 EUV 技术，在逻辑、SRAM 和模拟电路的密度增强方面具备创新的缩放能力。N5 相较于 N7 工艺可提供约 20% 的速度提升或约 40% 的功耗降低，被广泛应用于苹果 A14/A15/M1 系列芯片、AMD Zen4 CPU 及英伟达 Hopper GPU 等高性能产品中。
3nm（N3）家族工艺代表了 FinFET 技术的巅峰。N3 于 2022 年量产，N3E（增强版）于 2023 年第四季度量产，相比 N5 工艺实现了高达 20% 的速度提升、超过 30% 的功耗节省以及约 1.6 倍的逻辑密度提升。台积电在 2026 年的 3nm 和 5nm 产能预计将 100% 被预订，主要驱动来自 AI、云计算和高性能计算应用(9)。
2nm（N2）工艺的量产标志着台积电进入 GAA 时代。该工艺采用第一代纳米片晶体管技术，通过 360 度全环绕栅极设计显著增强了对导电通道的静电控制能力。N2 工艺的晶体管密度比 N3E 增加 15%，SRAM 单元尺寸缩小至 0.0175μm²，有效解决了 SRAM 缩放停滞的行业难题。
2.2 成熟制程布局与应用领域
台积电的成熟制程技术覆盖了从 28nm 到 0.18μm 的完整产品线，形成了业界最全面的成熟制程平台之一。28nm 制程于 2011 年推出，目前已发展出包括 28HPC（高性能精简型）、28HPC+（高性能精简型强效版）等多个衍生版本，广泛应用于智能手机 5G 射频芯片、毫米波雷达、消费电子、物联网等领域。
在成熟制程产能分布方面，台积电 28nm/22nm 节点的月投片量为 5.4 万片，45nm/40nm 节点为 5.3 万片，65nm/55nm 及 90nm/80nm 节点为 6.2 万片(37)。这些产能主要分布在台湾的 Fab 14（台南）等生产基地，该基地专注于 28nm 及以上工艺，并强化特殊制程如射频、高压、嵌入式存储器等，服务于汽车电子、物联网和工业控制领域(38)。
成熟制程的应用领域呈现多元化特征。在汽车电子领域，台积电提供 28nm 嵌入式闪存、28nm RRAM、28nm 毫米波射频和极低漏电元件技术等车用规格特殊制程技术。在物联网领域，台积电的超低功耗（ULP）平台包括 28nm ULP 等技术，已被各种物联网系统芯片和电池供电产品广泛采用以延长电池寿命。
2.3 BCD 工艺技术能力与优势
台积电在 BCD（Bipolar-CMOS-DMOS）工艺领域建立了业界最全面的技术体系，是第一家采用 300mm 晶圆生产 BCD 电源管理工艺的代工厂(15)。其 BCD 技术覆盖从 0.6μm 到 22nm 的广泛节点，具有更高的集成度、更小的占地面积和更低的功耗特点。
在技术能力方面，台积电的 BCD 工艺支持超过 70V 的高压器件，能够满足当前和未来汽车电源系统的需求(19)。第二代 40nm BCD 技术支持 5-28V 高压组件，兼容 ULP（超低功耗）工艺，专门用于车规 PMIC 和移动设备供电管理(13)。2024 年，台积电推出了 55nm BCD 技术，新增 5V 组件，适用于既需要高功率又需要低功耗的产品，并已进入量产阶段。
台积电 BCD 工艺的主要应用领域包括汽车电子、消费电子、通信设备和计算产品。在汽车应用中，BCD 技术用于发动机控制单元（ECU）、电池管理系统（BMS）、车载充电机（OBC）等关键系统。在消费电子领域，BCD 技术广泛应用于充电器、音频放大器、显示驱动等产品。台积电还在开发世界最先进的 22nm BCD 平台，目标是降低功耗 30%，主要服务新能源汽车和服务器市场(13)。
2.4 FinFET 技术的演进与突破
台积电的 FinFET 技术演进经历了从引入到成熟再到极致优化的完整过程。2013 年，台积电领先全球试产 16nm FinFET 工艺，首次引入三维晶体管架构，大幅降低漏电流并提高效能(29)。这一技术突破奠定了台积电在先进制程领域的领先地位。
在 FinFET 技术的持续优化方面，台积电通过工艺创新不断提升性能指标。N5 工艺作为第二代 EUV 光刻节点，全面采用 EUV 技术，通过优化掩模层设计与工艺流程，有效降低了工艺复杂度，实现了更精细的图形转移精度。N3 家族工艺则将 FinFET 技术推向物理极限，N3E 相比 N5 实现了逻辑密度约 1.6 倍的提升，展现了 FinFET 架构在 3nm 节点的极致优化能力。
台积电在 FinFET 技术上的创新不仅体现在尺寸微缩，更重要的是在器件结构和工艺集成方面的突破。通过应变工程、多重曝光、先进封装等技术的综合应用，台积电不断提升芯片的性能功耗比。例如，在 N5 工艺中采用的全 EUV 光刻技术，使得掩模层和工艺复杂度更加可控，为后续的技术迭代奠定了基础(25)。
2.5 GAA 技术的前瞻布局
台积电在 GAA 技术方面的布局体现了其对下一代晶体管技术的前瞻性判断。2nm（N2）工艺采用的 GAA 纳米片晶体管技术代表了从三维鳍式到全环绕栅极的根本性变革。与传统 FinFET 的垂直鳍片结构不同，GAA 采用水平纳米片结构，通过在晶圆衬底上生长交替的 Si 和 SiGe 超晶格层，经选择性蚀刻和沉积工艺形成可调节宽度的纳米片。
GAA 技术的核心优势在于其卓越的静电控制能力。通过 360 度全环绕栅极设计，N2 晶体管对导电通道的控制能力显著增强，有效降低了泄漏电流，这是其功耗优化的核心基础。纳米片宽度的可调性使工艺能够在性能与功耗之间实现动态平衡：较宽的纳米片可提升驱动电流以增强性能，较窄的纳米片则能降低功耗，满足不同应用场景需求。
在量产准备方面，台积电 N2 工艺的缺陷密度低于 N3、N5 和 N7 节点相同开发阶段水平，且缺陷密度下降速度快于前代 FinFET 节点。256Mb SRAM 模块平均良率超过 90%，HD SRAM 密度达 38Mb/mm²，展现了良好的技术成熟度。与三星 3nm GAA 工艺采用的纳米线结构相比，台积电 N2 的纳米片设计在商用化成熟度上更具优势，通过更宽的导电通道提升驱动电流，且堆叠密度更高。
台积电还在积极布局更先进的 GAA 衍生技术。A16（1.6nm）工艺作为 2nm 家族的延伸，计划于 2026 年下半年量产，其核心创新在于引入超级电轨（SPR）背面供电技术，通过将传统位于晶圆正面的供电网络移至背面，有效释放了正面布线空间，为提升逻辑密度和信号路由效率创造了条件。

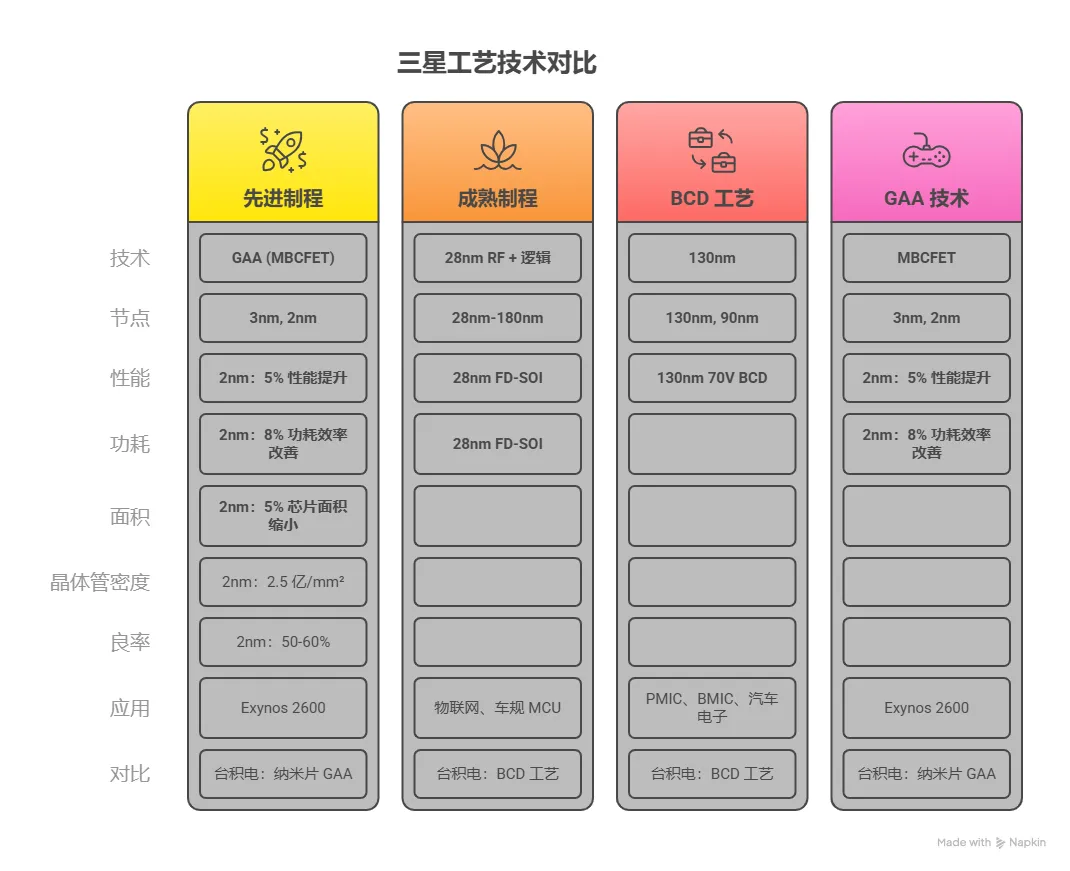

3. 三星工艺技术深度剖析
3.1 先进制程技术路线与竞争策略
三星在先进制程领域采用了激进的技术追赶策略，通过率先在 3nm 节点引入 GAA 技术来缩小与台积电的技术差距。三星的 3nm 工艺（SF3）于 2022 年量产，采用 GAA 架构，使用特殊的纳米片来扩展通道以进一步改善 PPA（性能、功耗、面积）(74)。这一技术路线使三星成为全球首家在 3nm 节点采用 GAA 技术的代工厂商。
2nm 工艺（SF2）的量产标志着三星在先进制程竞争中的重要突破。2026 年 2 月 21 日，三星正式宣布 Exynos 2600 处理器进入大规模量产阶段，这是全球首款实现商用量产的 2nm 工艺手机芯片(50)。三星 2nm GAA 工艺相比 3nm 工艺实现了 5% 的性能提升、8% 的功耗效率改善和 5% 的芯片面积缩小。晶体管密度方面，2nm 工艺达到每平方毫米 2.5 亿个晶体管，比 3nm 增加约 47%(53)。
在技术架构选择上，三星 2nm 工艺采用 MBCFET（Multi-Bridge-Channel FET）技术，这是其 GAA 技术的独特实现方式。与台积电的纳米片结构不同，三星的 MBCFET 采用纳米线结构，理论上具备更优的静电控制能力，但在制造复杂度与性能扩展性上面临挑战。三星通过工艺优化，在保持技术先进性的同时提升了良率水平，目前 2nm 工艺的良率约为 50-60%。
3.2 成熟制程产能分布与特色技术
三星的成熟制程技术覆盖了从 28nm 到 180nm 的广泛节点，形成了完整的技术体系。在产能分布方面，28nm/22nm 节点占营收的 11%，14nm/12nm 节点占 8%，主要应用于物联网、车规 MCU、电源管理 IC 等领域(67)。核心产线包括 28nm/40nm 显示驱动 IC（DDIC）专用产线，月产能达 10 万片，以及 90nm CIS/PMIC 产线，月产能 2.8 万片(67)。
在特色技术方面，三星在 28nm 节点建立了强大的技术优势。2019 年，三星推出首款量产 28nm 高 k 金属栅极 RF + 逻辑工艺兼容型 eFlash，成为业界首个 28nm eFlash 技术(66)。28nm 工艺还支持 RF 和 eMRAM，将低功耗和高性能推向新的高度。三星还在 28nm FD-SOI（全耗尽型绝缘层上硅）工艺上与意法半导体展开深度合作，该工艺从 28nm 迭代至 18nm，并创新性集成嵌入式相变存储器（ePCM），实现了性能提升与功耗降低的双重突破(69)。
三星的成熟制程技术在汽车电子领域具有重要应用。公司提供 AG1 等级的 14nm 逻辑芯片和 28nm 嵌入式非易失性存储器芯片，以及 AG2 等级的 SF5A 和 8nm 逻辑芯片(78)。未来计划推出 AG1 等级的 SF4A 和 SF2A 芯片，进一步扩展在高端汽车应用的技术覆盖。
3.3 BCD 工艺技术布局与应用
三星的 BCD 工艺技术以 130nm 为基础节点，通过三代技术迭代持续优化 Rsp（特定电阻）性能(64)。公司的 BCD 解决方案采用 LDMOS（Laterally Diffused Metal Oxide Semiconductor）技术，电压范围覆盖 7-70V，主要面向消费品、工业和车载应用，能够实现智能充电技术和强化保护功能(66)。
在技术能力方面，三星提供基于 130nm 制程的 eFlash BCD 功率芯片，支持 1.5V/3.3V/5V 以及 7-70V 的宽电压范围(63)。公司计划推出集成高性能 LDMOS 的 130nm 70V BCD 芯片、90nm 70V BCD 芯片以及深沟槽隔离（+DTI）技术，进一步扩展在高压应用领域的技术能力。
三星 BCD 工艺的主要应用领域包括电源管理 IC（PMIC）、电池管理 IC（BMIC）和汽车电子系统。在汽车应用中，BCD 技术用于发动机管理系统、电机控制器、电池管理系统、区域控制器等关键组件。三星还通过 8 英寸 90nm BCD 工艺平台，提供与非 EPI 和基于 EPI 的 CMOS 器件相同的特性，具有良好的适应性和可扩展性，可广泛用于各种客户设计。
3.4 GAA 技术的创新与量产进展
三星在 GAA 技术方面的创新主要体现在其独特的 MBCFET 架构设计上。与传统 FinFET 相比，MBCFET 通过多桥通道结构实现了对晶体管沟道的全方位控制，理论上能够提供更好的静电特性和栅极控制能力(49)。三星的 3nm 工艺采用特殊的纳米片结构来扩展通道，进一步改善了 PPA 性能。
在量产进展方面，三星的 GAA 技术路线经历了从 3nm 到 2nm 的快速迭代。第一代 3nm GAA 工艺（SF3）于 2022 年量产，虽然在良率和性能方面面临挑战，但为后续技术改进积累了宝贵经验。第二代 3nm 工艺通过技术优化实现了性能提升，为 2nm 工艺的成功量产奠定了基础。
2nm 工艺（SF2）的量产标志着三星 GAA 技术的成熟。该工艺在 3nm 基础上实现了 5% 的性能提升、8% 的功耗效率改善和 5% 的面积缩小。在实际应用中，搭载 2nm 工艺的 Exynos 2600 处理器相比苹果 A19 Pro 在多核性能上提升了 59%(58)。三星计划在 2026 年下半年推出基于 2nm 工艺的更多产品，并开始布局下一代 1.4nm 工艺技术。
3.5 与台积电的技术对比分析
在先进制程技术对比方面，台积电和三星各有技术特色。台积电在工艺成熟度和良率控制方面具有明显优势，其 2nm 工艺的缺陷密度低于前代节点相同开发阶段水平，256Mb SRAM 模块平均良率超过 90%。相比之下，三星 2nm 工艺的良率约为 50-60%，仍有较大提升空间。
在技术架构选择上，台积电 N2 工艺采用纳米片 GAA 结构，而三星采用纳米线 MBCFET 结构。台积电的纳米片设计通过更宽的导电通道提升驱动电流，且堆叠密度更高，在商用化成熟度上更具优势。三星的纳米线结构理论上具备更优的静电控制能力，但在制造复杂度和性能扩展性方面面临挑战。
从市场表现来看，台积电在先进制程市场占据绝对主导地位。2025 年第二季度，台积电占据全球晶圆代工市场 70.2% 的份额，而三星仅占 7.3%。台积电的 3nm 和 5nm 产能在 2026 年预计将 100% 被预订，主要客户包括苹果、英伟达、AMD 等行业巨头(9)。三星虽然在技术追赶方面取得进展，但在客户基础和产能规模方面仍与台积电存在显著差距。
在成熟制程和特色工艺领域，两家公司的竞争格局相对均衡。台积电在 BCD 工艺技术的全面性和先进性方面领先，而三星在 28nm FD-SOI 等特色技术上具有独特优势。随着汽车电子、物联网等应用市场的快速发展，成熟制程和特色工艺领域的竞争将更加激烈。

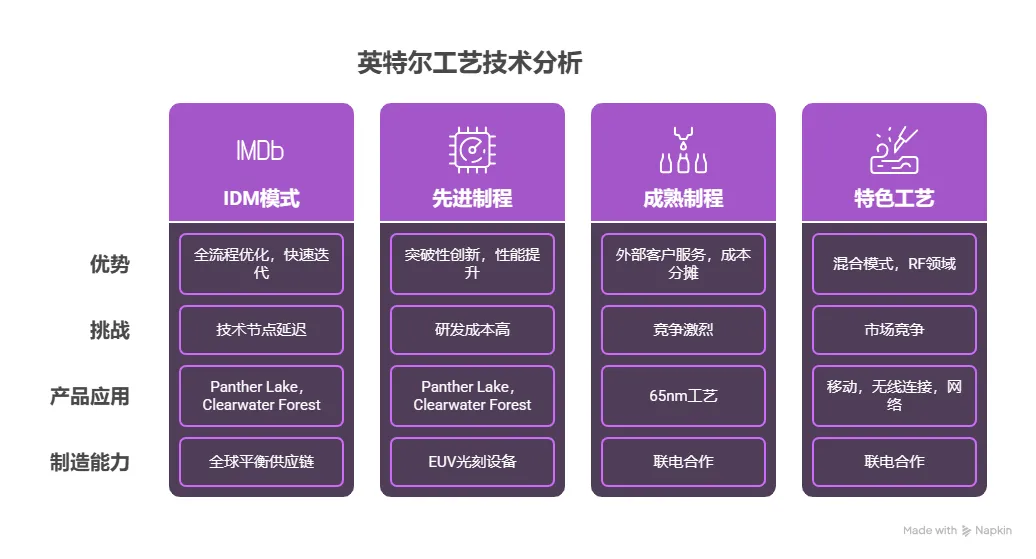

4. 英特尔工艺技术分析
4.1 IDM 模式下的技术优势与挑战
英特尔作为全球最大的 IDM（集成设备制造商），其独特的垂直整合模式在工艺技术发展中既带来优势也面临挑战。在优势方面，IDM 模式使英特尔能够实现从设计到制造的全流程优化，快速迭代工艺技术并确保产品质量。英特尔在 2025 年 CES 展上发布的第三代酷睿 Ultra 处理器（Panther Lake）成为全球首款采用 Intel 18A 制程的消费级芯片，展现了其在先进制程技术上的突破能力(81)。
然而，英特尔在过去十年中也面临着严重的技术节点延迟问题，从 14nm 到 10nm 再到 7nm，每个节点的量产时间都比原计划推迟了 2-3 年。这一困境促使英特尔推出 IDM 2.0 战略，在保持内部制造能力的同时，向外部客户开放代工服务，通过规模效应分摊研发成本并提升工艺竞争力。
在制造能力方面，英特尔在美国、德国、波兰等地建设新工厂，致力于构建全球平衡且具有韧性的供应链(91)。公司投资 200 亿美元购买新的 EUV 光刻设备专门用于 18A 工艺生产，并通过垂直整合优势实现快速工艺迭代和改进。
4.2 先进制程技术突破与产品应用
英特尔的先进制程技术发展呈现加速态势。Intel 18A 工艺作为 1.8nm 级制程技术，采用了两项革命性创新：RibbonFET 全环绕栅极晶体管和 PowerVia 背面供电技术(79)。RibbonFET 代表了英特尔的 GAA 晶体管架构实现，相比 FinFET 提供了更好的静电控制能力。PowerVia 技术则是业界首创的背面供电架构，将标准单元利用率提高 5-10%，等能量性能提升高达 4%(90)。
在性能指标方面，Intel 18A 工艺相比 Intel 3 实现了 25% 的频率提升或 36% 的功耗降低，逻辑密度提升超过 30%。晶体管密度达到每平方毫米 2.8 亿个晶体管，SRAM 单元尺寸为 0.021μm²，处于业界领先水平。该工艺支持 0.65V 到 1.2V 的宽工作电压范围，能够满足不同工作负载的需求。
在产品应用方面，Intel 18A 工艺首先应用于消费级处理器和数据中心芯片。Panther Lake 处理器采用混合架构，集成了基于 18A 工艺的性能核心和效率核心，预计将为超极本带来超过 20 小时的实际电池续航时间。数据中心产品 Clearwater Forest（Xeon 6+）计划于 2026 年上半年推出，采用 18A 工艺，强调核心密度和电源效率，适用于云原生工作负载。
4.3 成熟制程与特色工艺布局
英特尔的成熟制程技术主要通过其代工服务业务向外部客户提供。公司与 Tower Semiconductor 合作开发 65nm 工艺节点，该技术具有先进的器件隔离能力、优化的 LDMOS 设计和先进的金属化方案，支持高密度互连和优异的电气性能。
在特色工艺方面，英特尔与联电在 12nm 技术平台上展开合作，结合英特尔的 FinFET 专业知识与联电在混合模式 / RF 领域的逻辑开发经验，开发具有竞争力的 12nm 技术平台(90)。该平台适用于移动、无线连接和网络应用等高速增长市场，为客户提供更广泛的采购选择和地理多元化的供应链。
英特尔还通过 16nm 工艺节点提供从 FinFET 向更先进技术过渡的桥梁方案，在保持 FinFET 优势的同时提供平面工艺的灵活性，以更少的掩模和更简单的工艺流程实现 16nm 级节点的性能(90)。
4.4 RibbonFET 与 PowerVia 技术创新
RibbonFET 技术是英特尔 GAA 晶体管架构的独特实现方式。与传统 FinFET 相比，RibbonFET 通过栅极材料完全包围沟道的四面，提供了卓越的静电控制能力。具体性能提升包括：栅极控制能力提升 33%，漏电流降低 40%，驱动电流增强 15%，变化性降低 25%。
RibbonFET 的创新之处在于其带状纳米片结构设计。这些纳米片可以根据不同电路需求单独调节宽度和间距，高性能核心使用更宽的带状结构以获得最大驱动电流，而效率核心使用更窄的带状结构以最小化功耗。英特尔的实现通常采用 3-4 层堆叠的纳米片结构，精确的纳米片尺寸控制实现了 NMOS 和 PMOS 晶体管特性的更好匹配。
PowerVia 技术代表了芯片供电架构的根本性创新。传统芯片设计中，电源和信号通过相同的金属层路由，造成拥塞并影响电源传输和信号完整性。PowerVia 技术将供电网络移至芯片背面，与正面的信号互连分离，通过硅通孔（TSV）直接连接背面电源轨与晶体管。
这一创新带来了多重优势：电压降降低高达 30%，在相同电压下频率提升 6% 或等效功耗降低，标准单元利用率提高 5-10%，内存带宽效率提升 20%。PowerVia 技术还改善了热管理，通过提供更好的散热路径，支持 40% 更高的峰值睿频频率而不会出现热节流。
4.5 代工业务发展与市场拓展
英特尔代工服务（IFS）的推出标志着公司战略的重大转变。通过开放其先进制程技术和制造能力，英特尔旨在成为全球晶圆代工市场的重要参与者。IFS 已经获得了多个重要客户设计 wins，包括博通等领先半导体公司的测试芯片已达到功能和性能目标。
在产能布局方面，英特尔俄勒冈 D1X 工厂作为主要开发和早期生产设施，亚利桑那工厂将从 2025 年开始提供大规模制造产能。公司还计划在德国和波兰建设新工厂，以满足欧洲客户的需求并实现供应链的地理多元化。
英特尔代工业务的竞争优势在于其技术创新能力和制造规模。18A 工艺的成功量产证明了英特尔在 GAA 技术上的实力，而 PowerVia 背面供电技术为其提供了独特的差异化优势。与台积电和三星相比，英特尔在先进制程技术上具有后发优势，可以借鉴竞争对手的经验并采用更先进的技术方案。
然而，英特尔代工业务也面临挑战。在客户基础方面，台积电和三星已经建立了深厚的客户关系和完善的生态系统，英特尔需要时间来建立信任和合作关系。在产能规模方面，英特尔的代工产能相对有限，需要通过大规模投资来提升制造能力。此外，英特尔还需要在成本控制和良率管理方面与竞争对手保持同步。
5. 联电与中芯国际工艺技术分析

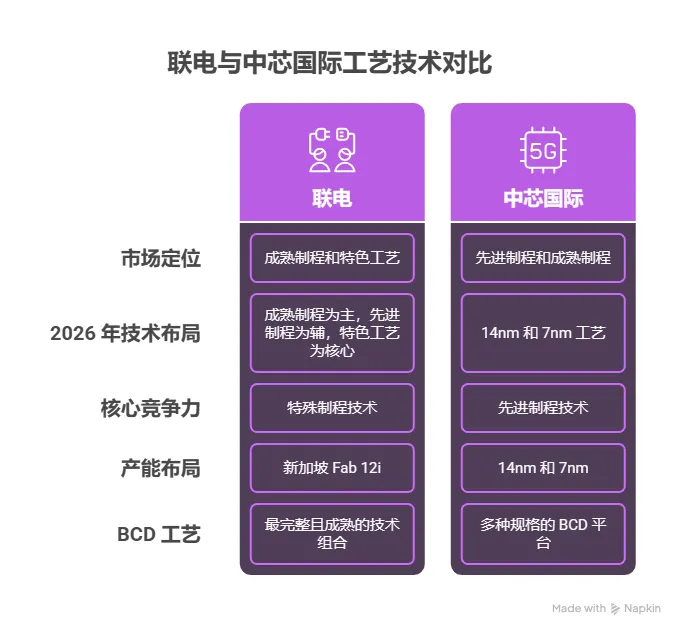

5.1 联电工艺技术特色与市场定位
联电在全球晶圆代工市场中确立了独特的市场定位，专注于成熟制程和特色工艺技术的开发与生产。公司在 2026 年的技术布局呈现出 "成熟制程为主、先进制程为辅、特色工艺为核心" 的战略特征。22nm 和 28nm 技术占营收的 36%，较上年同期的 34% 和上季度的 35% 有所增长，40nm 技术占营收的 17%。
联电的核心竞争力在于其在特殊制程技术领域的领先地位。公司在嵌入式高压、非易失性存储器和 BCD 等特色技术方面建立了强大的技术护城河，这些技术支撑了公司的稳定增长并将继续发挥重要作用。联电预计先进封装和硅光子技术将在 2026 年后成为新的增长驱动力，服务于 AI、网络、消费和汽车等应用领域的不断演进需求。
在产能布局方面，联电新加坡 Fab 12i 新厂于 2025 年完成第三阶段建设，该工厂提供业界领先的 22nm 和 28nm 制程技术，是目前新加坡半导体产业最先进的晶圆代工制程，预计年产 100 万片 12 英寸晶圆，主要服务于通信、物联网、车用和 AI 创新领域(108)。
5.2 中芯国际技术发展现状与突破
中芯国际作为中国大陆最大的晶圆代工企业，在技术发展上面临着独特的机遇与挑战。公司的先进制程技术已达到 14nm 水平，并在 7nm 工艺上取得关键突破(128)。14nm 工艺于 2020 年实现量产，目前月产能约 4 万片 12 英寸晶圆，主要应用于 5G 射频芯片、AI 推理芯片及物联网终端芯片(130)。
在更先进的制程技术方面，中芯国际的 N+1（等效 7nm）工艺已于 2023 年实现小批量量产，N+2 工艺（接近 5nm）处于研发后期(130)。公司计划在 2026 年将 7nm（N+2）产线的月产能提高一倍，从目前的约 3.5 万片 / 月提升至 7 万片 / 月左右，以满足 AI 芯片、GPU、FPGA 等客户的旺盛需求(131)。
中芯国际在成熟制程领域建立了完整的技术体系，工艺覆盖 65nm 至 28nm 节点，广泛应用于逻辑电路、低功耗逻辑电路、高压驱动、嵌入式非挥发性存储、混合信号 / 射频、图像传感器等多个工艺平台，并已实现大规模量产(148)。
5.3 BCD 工艺在两家厂商的技术水平对比
联电在 BCD 工艺技术方面建立了业界最完整且成熟的技术组合，制程节点涵盖从 0.35μm 到 55nm 的广泛范围(122)。2025 年 10 月，联电发布了最新的 55nm BCD 平台，该平台包含三种制程工艺变体：外延（EPI）工艺符合 AEC-Q100 Grade 0 标准，支持最高 150V 操作电压；绝缘层上硅（SOI）工艺符合 AEC-Q100 Grade 1 标准，具备优异的抗噪声特性和超低漏电流；非外延工艺则提供了成本优化的解决方案(119)。
联电的 BCD 技术优势还体现在其与其他特色技术的集成能力上。55nm BCD 平台整合了超厚金属层（UTM）、嵌入式快闪存储器（eFlash）与电阻式随机存取存储器（RRAM）等技术，进一步提升芯片效能与系统整合弹性(120)。公司的 0.18μm、22nm 等工艺均已获得 AEC-Q100 Grade 0 认证，为其赢得了引擎控制单元（ECU）和高压电源管理等核心汽车芯片订单。
中芯国际在 BCD 工艺领域也取得了显著进展。公司提供从 0.35μm、0.18μm、0.15μm 到 0.11μm 等多种规格的 BCD 平台，满足不同性能和集成度需求(140)。在技术能力方面，中芯国际的高压 BCD 工艺支持从 5V 到 650V 的宽电压范围，适用于电源管理和显示驱动等高压应用场景(136)。
中芯国际的特色技术包括 BCD-SOI 工艺，该工艺集成嵌入式非易失性存储和绝缘体上硅（SOI）技术，适用于满足 AEC-Q100 标准的汽车电子高可靠性场景(136)。公司还开发出全球领先的 0.13μm BCD 技术，集成 650V、1200V 高压器件，支持新能源汽车 OBC、充电桩等应用场景(138)。
在市场表现方面，中芯国际的 55nm BCD 工艺已垄断国内电源管理芯片市场，60% 的显示驱动芯片订单来自全球客户。公司的 28nm BCD 工艺使蔚来 ET9 电控系统成本降低 40%，且在 - 40℃至 150℃极端环境下故障率比台积电低一个数量级。
5.4 成熟制程的产能优势与应用领域
联电和中芯国际在成熟制程领域都建立了显著的产能优势。联电通过新加坡 Fab 12i 等生产基地，在 22nm、28nm、40nm 等关键节点上具备大规模生产能力。公司的成熟制程产能主要服务于通信、物联网、汽车电子和工业控制等应用领域，特别是在显示驱动 IC、电源管理 IC、射频芯片等细分市场具有重要地位。
中芯国际在成熟制程产能方面的布局更加激进。公司近期启动了多地成熟制程扩产计划，聚焦 28nm 及以上工艺节点，新增月产能折合 8 英寸约 24 万片，重点投向汽车电子、工业控制、功率器件、物联网等刚需领域(155)。本轮扩产以 28nm、40nm、55nm 等成熟工艺为核心，整体产能结构以 12 英寸晶圆为主，占比超过 80%。
在应用领域方面，两家厂商的成熟制程技术呈现出差异化特征。联电在显示驱动 IC 市场具有显著优势，其 28nm/40nm DDIC 专用产线月产能达 10 万片(67)。中芯国际则在汽车电子和工业控制领域建立了更强的竞争力，公司的成熟制程产能重点保障车规芯片、工控芯片的供应，直接缓解了国内长期存在的供应紧张局面。
5.5 技术合作与未来发展前景
联电在技术合作方面展现出积极的开放态度。公司与英特尔在 12nm 制程平台上的合作已明确时间表，预计 2026 年完成工艺验证，2027 年投入生产(109)。该 12nm 工艺相比联电现有 14nm 工艺在功耗、性能、面积三大关键指标上有明显改进，结合了英特尔的 FinFET 专业知识与联电在混合模式 / RF 领域的经验。
联电还在硅光子技术方面展开重要合作，与比利时微电子研究中心（IMEC）达成技术授权，获得 300mm 硅光子制程平台，计划在 2026 至 2027 年间启动风险试产。公司将整合 IMEC 成熟的 12 英寸硅光子工艺技术，结合自身在绝缘体上硅（SOI）晶圆制程方面的专长，为客户提供高可扩展性的光子集成电路（PIC）平台。
中芯国际在技术发展上面临着独特的机遇与挑战。一方面，公司受益于国内半导体产业政策的大力支持和市场需求的快速增长；另一方面，在先进制程设备供应方面受到一定限制，需要通过技术创新和工艺优化来突破发展瓶颈。
在特色工艺技术发展方面，中芯国际聚焦 BCD、CMOS、DMOS、IGBT、MEMS 等差异化技术，覆盖电源管理、功率器件、射频前端等细分领域，与斯达半导、汇顶科技等本土企业形成深度绑定(138)。公司在 2022 年完成了 55nm BCD 工艺平台（高压显示驱动平台）的开发，并已向客户导入量产(142)。
从未来发展前景来看，联电和中芯国际都将在成熟制程和特色工艺领域继续巩固和扩大竞争优势。随着汽车电子化、物联网普及、工业 4.0 等趋势的加速发展，对高可靠性、高集成度、低成本芯片的需求将持续增长，为两家厂商提供了广阔的市场空间。
联电通过技术合作和创新，有望在 12nm、硅光子等新兴技术领域实现突破，进一步提升其在全球晶圆代工市场的技术地位。中芯国际则将继续加强在先进制程技术上的研发投入，同时充分发挥在国内市场的本土化优势，在成熟制程和特色工艺领域建立更强的市场地位。
6. BCD、FinFET、GAA 三种关键工艺技术深度解析
6.1 BCD 工艺技术原理与应用领域
BCD（Bipolar-CMOS-DMOS）工艺技术的核心价值在于其能够在同一芯片上集成三种不同类型的晶体管：双极型晶体管（Bipolar）、CMOS 晶体管和 DMOS（Double-diffused Metal Oxide Semiconductor）晶体管。这种集成能力使 BCD 工艺能够实现模拟、数字和功率电路的高度集成，为复杂的系统级芯片设计提供了强大的技术平台。
双极型晶体管具有优异的模拟特性，包括高跨导、低噪声和良好的线性度，特别适用于高精度模拟电路和射频电路。CMOS 晶体管则提供了低功耗、高集成度的数字逻辑能力，是现代集成电路的基础。DMOS 晶体管具有高电压承受能力和低导通电阻特性，特别适合功率控制和驱动应用。
在技术实现方面，BCD 工艺采用了多种先进的器件隔离技术，包括深槽隔离（DTI）、介质隔离和 PN 结隔离等，以确保不同类型器件之间的电气隔离。先进的 BCD 工艺还集成了多种功能模块，如嵌入式存储器、高压器件、射频器件等，形成了完整的系统级集成能力。
BCD 工艺的应用领域极其广泛，主要包括以下几个方面：
汽车电子领域是 BCD 工艺最重要的应用市场之一。在新能源汽车中，BCD 技术用于电池管理系统（BMS）、车载充电机（OBC）、DC-DC 转换器、电机控制器、发动机控制单元（ECU）等关键系统。车规级 BCD 芯片需要满足 AEC-Q100 等严格的可靠性标准，在 - 40℃至 150℃的极端温度范围内保持稳定工作。
电源管理 IC（PMIC）是 BCD 工艺的另一个重要应用领域。随着电子设备对电源效率和集成度要求的不断提高，BCD 技术在充电器、适配器、电池管理、功率转换等应用中发挥着关键作用。现代智能手机、平板电脑、笔记本电脑等移动设备都需要高度集成的 PMIC 来管理多个电源轨和充电功能。
工业控制和功率电子领域也是 BCD 工艺的重要应用场景。在工业自动化系统中，BCD 技术用于电机驱动、变频器、UPS（不间断电源）、太阳能逆变器等设备。这些应用通常需要高电压、大电流的处理能力，以及优异的可靠性和效率。
消费电子领域对 BCD 工艺的需求也在快速增长。在智能家居、可穿戴设备、音频放大器、显示驱动等应用中，BCD 技术提供了高集成度、低功耗的解决方案。特别是在智能充电器和无线充电系统中，BCD 技术能够实现高效率的功率转换和智能控制功能。
6.2 FinFET 技术的技术优势与发展历程
FinFET（Fin Field-Effect Transistor）技术的诞生源于传统平面晶体管在纳米尺度下面临的物理极限挑战。随着晶体管尺寸的不断缩小，短沟道效应变得越来越严重，导致漏电流增加、阈值电压控制困难、器件性能下降等问题。FinFET 通过引入三维鳍式结构，显著改善了栅极对沟道的控制能力，有效抑制了短沟道效应。
FinFET 技术的核心创新在于其三维鳍式结构设计。与传统平面晶体管不同，FinFET 的栅极环绕鳍片的三个侧面（顶部和两个侧面），形成了类似鱼鳍的立体结构。这种设计使栅极能够从三个方向控制沟道电流，相比平面晶体管的单方向控制，静电控制能力得到了显著提升。
FinFET 技术的发展历程可以追溯到 2000 年代初期的技术研发，2011 年英特尔率先在 22nm 工艺节点上实现了 FinFET 技术的量产应用。随后，台积电、三星等主要代工厂商也相继推出了各自的 FinFET 工艺技术。台积电在 2013 年试产 16nm FinFET 工艺，2018 年量产的 7nm（N7）工艺标志着 FinFET 技术的成熟应用(29)。
FinFET 技术带来的性能提升是显著的。以台积电的工艺演进为例，N7 工艺相比 16nm 工艺实现了速度提升约 30%、功耗降低约 55%、逻辑密度提升 3 倍的突破。N5 工艺进一步优化，相比 N7 实现了约 20% 的速度提升或约 40% 的功耗降低。N3 工艺作为 FinFET 技术的巅峰，相比 N5 实现了逻辑密度约 1.6 倍的提升，展现了该技术架构的巨大潜力。
FinFET 技术的优势不仅体现在性能提升上，还包括以下几个方面：
功耗效率的显著改善是 FinFET 技术的重要优势。通过更好的栅极控制能力，FinFET 能够在保持高性能的同时显著降低漏电流，从而实现更低的功耗。这一特性对于移动设备、物联网设备等对电池续航有严格要求的应用尤为重要。
制造工艺的兼容性是 FinFET 技术得以快速普及的重要因素。FinFET 技术可以在现有的 CMOS 生产线基础上进行改造，不需要大规模更换设备，降低了技术迁移的成本和风险。同时，FinFET 技术与 EUV 光刻技术具有良好的兼容性，为进一步的技术微缩奠定了基础。
设计灵活性是 FinFET 技术的另一个优势。通过调整鳍片的高度、宽度、间距等参数，设计人员可以针对不同的应用需求优化器件性能。例如，高性能应用可以采用较厚的鳍片以获得更大的驱动电流，低功耗应用则可以采用较薄的鳍片以降低漏电流。
然而，FinFET 技术也面临一些挑战。制造工艺的复杂性增加导致成本上升，需要更精确的工艺控制和更高的设备投入。鳍片的制造需要先进的刻蚀技术，对工艺均匀性和缺陷控制提出了更高要求。此外，FinFET 技术在 SRAM 单元的缩放方面也遇到了瓶颈，需要通过其他技术创新来解决。
6.3 GAA 技术的技术原理与量产进展
GAA（Gate-All-Around）技术代表了晶体管架构的又一次革命性突破，通过实现栅极对沟道的全方位（四面）控制，进一步提升了器件的静电控制能力和性能表现。GAA 技术的出现是半导体行业应对物理极限、延续摩尔定律的重要技术路径。
GAA 技术的核心原理是采用环绕栅极结构，使栅极能够从四个方向（顶部、底部和两个侧面）控制沟道电流。与 FinFET 的三面控制相比，GAA 的四面控制提供了更优异的静电特性，能够更有效地抑制短沟道效应，实现更好的阈值电压控制和更低的漏电流。
GAA 技术主要有两种实现方式：纳米片（Nanosheet）结构和纳米线（Nanowire）结构。台积电的 2nm 工艺采用纳米片 GAA 结构，通过在晶圆衬底上生长交替的 Si 和 SiGe 超晶格层，经选择性蚀刻形成可调节宽度的水平纳米片，然后通过原子层沉积形成环绕栅极。三星则采用纳米线 MBCFET（Multi-Bridge-Channel FET）结构，通过多个纳米线通道实现全方位栅极控制。
GAA 技术相比 FinFET 带来的性能提升是显著的。台积电的 N2 工艺相比 N3E 工艺实现了晶体管密度 15% 的提升，在相同功耗下性能提升 10-15%，或在相同频率下功耗降低 25-30%(30)。这些提升主要源于以下几个方面：
静电控制能力的显著增强是 GAA 技术的核心优势。四面环绕的栅极结构提供了比 FinFET 更优异的电场分布，能够更精确地控制沟道电流，从而实现更好的亚阈值特性和更低的漏电流。这一优势在先进制程节点上尤为重要，有助于维持器件的性能和可靠性。
晶体管密度的提升是 GAA 技术的另一个重要优势。通过水平纳米片或纳米线结构，GAA 技术能够在相同的芯片面积内集成更多的晶体管。台积电 N2 工艺的 HD SRAM 单元尺寸缩小至 0.0175μm²，SRAM 密度达到 38Mb/mm²，有效解决了 SRAM 缩放停滞的行业难题。
功耗效率的进一步优化是 GAA 技术的重要特征。通过更好的静电控制和更优的器件特性，GAA 技术能够在保持高性能的同时实现更低的功耗。这一特性对于移动设备、数据中心等对能效有严格要求的应用具有重要意义。
在量产进展方面，台积电在 2025 年第四季度成功量产 2nm 工艺，成为全球首家实现 GAA 技术大规模商业应用的厂商。该工艺的缺陷密度低于前代节点相同开发阶段水平，256Mb SRAM 模块平均良率超过 90%，展现了良好的技术成熟度。
三星在 GAA 技术量产方面也取得了重要进展。公司的 2nm 工艺于 2026 年 2 月实现量产，采用 MBCFET 技术，相比 3nm 工艺实现了 5% 的性能提升、8% 的功耗效率改善和 5% 的面积缩小。虽然良率水平（50-60%）仍有提升空间，但已具备商业量产的基本条件。
英特尔则通过 RibbonFET 技术实现了 GAA 架构的独特应用。Intel 18A 工艺集成了 RibbonFET 全环绕栅极晶体管和 PowerVia 背面供电技术，成为业界首个在大规模量产芯片上同时应用这两项技术的产品(79)。RibbonFET 技术通过可调节的带状纳米片结构，实现了性能与功耗的灵活优化。
GAA 技术的发展还面临一些技术挑战。制造工艺的复杂性是主要挑战之一，需要更精确的工艺控制和更高的设备投入。纳米片或纳米线的制造需要先进的材料生长和刻蚀技术，对工艺均匀性和缺陷控制提出了极高要求。此外，GAA 技术与现有的制造设备和工艺的兼容性也需要进一步优化。

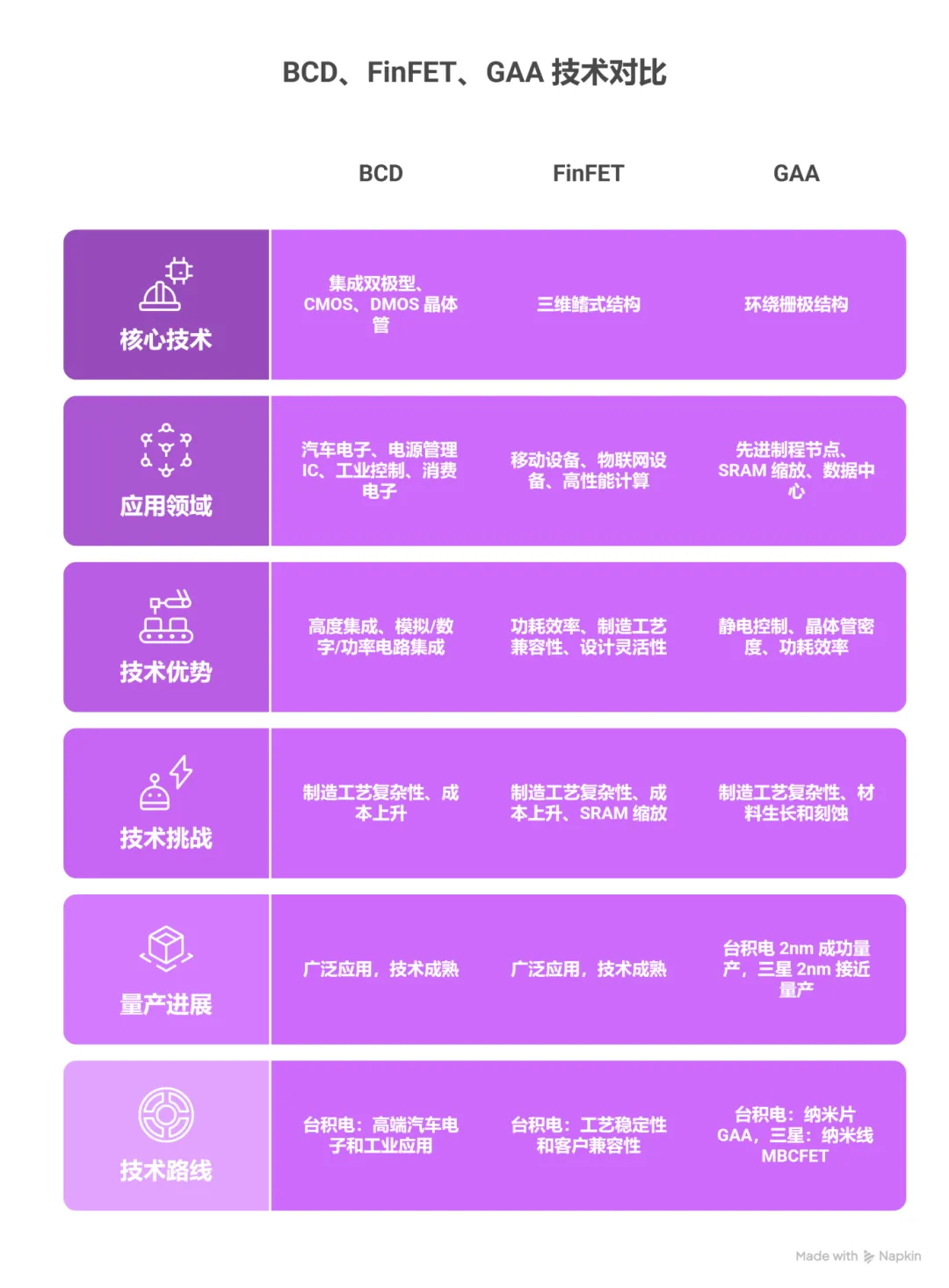

6.4 三种工艺技术在不同厂商的技术路线对比
在 BCD 工艺技术方面，各厂商形成了差异化的技术路线和市场定位。台积电作为 BCD 技术的领导者，建立了业界最全面的技术体系，从 0.6μm 到 22nm 的完整节点覆盖，支持超过 70V 的高压器件，并在 300mm 晶圆生产方面具有先发优势。台积电的 BCD 技术重点服务于高端汽车电子和工业应用，其 22nm BCD 平台的开发目标是降低功耗 30%，主要面向新能源汽车和服务器市场(13)。
三星的 BCD 技术以 130nm 为基础节点，通过三代技术迭代优化 Rsp 性能，电压范围覆盖 7-70V，主要面向消费品、工业和车载应用(64)。三星的技术路线更加注重成本控制和规模化生产，通过 8 英寸 90nm BCD 工艺平台提供具有良好适应性和可扩展性的解决方案。
联电在 BCD 工艺技术方面建立了最完整的技术组合，制程节点涵盖 0.35μm 到 55nm，并在汽车级认证方面具有显著优势。公司的 55nm BCD 平台包含三种工艺变体，分别满足不同的可靠性和电压要求，其中外延工艺支持最高 150V 电压并获得 AEC-Q100 Grade 0 认证(119)。
中芯国际在 BCD 技术方面聚焦于高压应用和本土市场需求，开发出支持 5V 到 650V 宽电压范围的技术平台，并在 0.13μm 节点上集成了 650V、1200V 高压器件，专门服务于新能源汽车和充电桩等应用(138)。
在 FinFET 技术方面，各厂商的技术路线呈现出不同的特点和优势。台积电通过持续的工艺优化，建立了从 16nm 到 3nm 的完整 FinFET 技术体系，在工艺成熟度、良率控制和性能优化方面处于领先地位。台积电的技术路线注重工艺稳定性和客户兼容性，通过兼容设计规则和完善的 IP 生态体系降低客户迁移成本。
三星的 FinFET 技术路线更加激进，通过在 3nm 节点率先采用 GAA 技术来缩小与台积电的技术差距。虽然在良率控制方面仍有挑战，但三星在技术创新和工艺速度方面展现出强大的竞争力。
英特尔通过 IDM 模式在 FinFET 技术方面保持了独特的优势，特别是在高性能处理器市场。虽然在技术节点进展方面一度落后，但通过 18A 工艺的 RibbonFET 技术实现了重要突破，展现了强大的技术创新能力。
在 GAA 技术方面，各厂商的技术实现方式和量产进展存在显著差异。台积电采用纳米片 GAA 结构，在 2nm 工艺上实现了成功量产，技术成熟度和良率水平都达到了商业应用要求。三星采用纳米线 MBCFET 结构，在 2nm 工艺上实现了量产，但良率水平仍需进一步提升。英特尔通过 RibbonFET 技术实现了 GAA 架构的创新应用，结合 PowerVia 背面供电技术形成了独特的技术优势。
从技术发展趋势来看，GAA 技术将成为下一代晶体管架构的主流选择，各厂商都在积极布局更先进的 GAA 衍生技术。台积电计划推出 A16（1.6nm）工艺，引入超级电轨背面供电技术；三星在 2nm 工艺基础上继续优化 GAA 技术；英特尔则通过 18A 工艺的成功量产为后续技术发展奠定基础。
6.5 技术发展趋势与未来展望
BCD、FinFET、GAA 三种工艺技术的发展呈现出不同的趋势和前景。在 BCD 技术方面，随着汽车电子化、物联网普及、新能源发展等趋势的加速，对高集成度、高可靠性、高性价比的电源管理解决方案需求将持续增长。各厂商将继续加强在高压 BCD、车规级认证、系统集成等方面的技术投入，特别是在 650V 以上高压应用和第三代半导体材料集成方面的技术创新。
FinFET 技术虽然在 3nm 节点达到了物理极限，但在成熟制程和特定应用领域仍将保持重要地位。随着 28nm 及以上节点需求的稳定增长，FinFET 技术将在汽车电子、物联网、工业控制等领域继续发挥重要作用。同时，通过工艺优化、器件结构改进、新材料应用等方式，FinFET 技术仍有进一步提升的空间。
GAA 技术作为下一代晶体管架构的主流选择，将在 2nm 及以下节点发挥关键作用。随着制造工艺的不断成熟和良率的持续提升，GAA 技术将逐步成为先进制程的标准技术。未来的发展重点将包括：进一步提升静电控制能力和器件性能，降低制造复杂度和成本，实现与现有工艺设备的更好兼容，以及开发更先进的 GAA 衍生技术如 CFET（互补场效应晶体管）等。
在技术融合方面，未来的发展趋势将是多种技术的集成创新。例如，BCD 技术与 GAA 技术的结合将为下一代电源管理和功率电子应用提供更强大的技术平台；FinFET 技术与先进封装技术的结合将实现更高的系统集成度和性能表现；GAA 技术与新材料、新器件结构的结合将推动半导体技术向更高性能、更低功耗的方向发展。
从市场竞争格局来看，各厂商将根据自身的技术优势和市场定位制定差异化的发展策略。台积电将继续保持在先进制程和技术创新方面的领先地位；三星将通过技术追赶和成本优势在特定市场建立竞争力；英特尔将发挥 IDM 模式优势在高性能计算市场保持领先；联电和中芯国际将在成熟制程和特色工艺领域建立更强的市场地位。
总体而言，BCD、FinFET、GAA 三种工艺技术都将在各自的应用领域继续发挥重要作用，并通过技术创新和工艺优化不断提升性能表现。随着半导体技术向更高集成度、更低功耗、更高可靠性的方向发展，这三种技术都将面临新的机遇和挑战，需要持续的技术创新和产业合作来推动行业的持续进步。
7. 总结与展望
7.1 全球晶圆厂工艺技术竞争格局总结
全球晶圆代工产业的技术竞争格局呈现出明显的梯队分化特征，各厂商基于自身的技术优势和市场定位形成了差异化的发展策略。台积电凭借其在先进制程技术上的绝对领先地位，以 70.2% 的市场份额稳居行业第一，其 2nm GAA 工艺的成功量产进一步巩固了技术领导地位。三星以 7.3% 的市场份额位居第二，通过在 3nm 节点率先采用 GAA 技术展现出强大的技术追赶能力。英特尔通过 18A 工艺的 RibbonFET 和 PowerVia 技术实现重要突破，在高端处理器市场保持独特优势。联电和中芯国际则在成熟制程和特色工艺领域建立了稳固的市场地位，分别占据约 2.5% 和 5% 的市场份额。
从技术发展路径来看，各厂商在先进制程领域的竞争焦点已从单纯的尺寸微缩转向架构创新和系统优化。台积电通过 GAA 纳米片技术实现了从 FinFET 到 GAA 的平滑过渡，三星通过 MBCFET 技术在 3nm 节点实现了技术突破，英特尔则通过 RibbonFET 和 PowerVia 的组合创新形成了独特的技术优势。在成熟制程领域，28nm 及以上节点仍然占据全球晶圆出货量的 65% 以上，成为支撑整个半导体产业的 "基本盘"(98)。
特色工艺技术的竞争日趋激烈，BCD、嵌入式存储、射频、功率器件等技术成为各厂商差异化竞争的重要领域。台积电在 BCD 技术的全面性和先进性方面领先，联电在车规级认证和技术组合完整性方面具有优势，中芯国际在高压 BCD 和本土市场服务方面建立了独特地位。这些技术的发展不仅满足了汽车电子、物联网、工业控制等应用的特殊需求，也为各厂商提供了重要的利润增长点。
7.2 技术发展趋势与关键突破方向
半导体工艺技术的发展正处于关键转折点，传统的按比例缩小模式已接近物理极限，技术创新的重点转向架构创新、材料革新和系统优化。在晶体管架构方面，GAA 技术已成为 2nm 及以下节点的主流选择，预计将在未来 3-5 年内实现大规模商业应用。各厂商都在积极布局更先进的 GAA 衍生技术，如 CFET（互补场效应晶体管）、叉状片晶体管等，这些技术有望在 2028-2032 年期间实现量产。
背面供电技术成为另一个重要的技术突破方向。台积电的 A16 工艺将引入超级电轨背面供电技术，英特尔的 18A 工艺已成功集成 PowerVia 背面供电技术，这些创新通过重构芯片供电架构，有效解决了金属线拥堵问题，为进一步提升逻辑密度和性能创造了条件。
新材料和新器件结构的应用将推动工艺技术的持续进步。第三代半导体材料（如氮化镓、碳化硅）与传统硅基工艺的集成将为功率电子和射频应用带来革命性变化。二维材料、相变材料等新型材料的应用也在探索之中，有望为存储器、逻辑器件等提供全新的技术路径。
系统级集成和异构计算成为技术发展的重要趋势。通过先进封装技术将不同工艺节点、不同功能的芯片集成在一起，实现更高的系统性能和更低的功耗。台积电的 CoWoS、英特尔的 Foveros 等先进封装技术将在 AI 加速器、高性能计算等领域发挥关键作用。
7.3 对产业发展的影响与建议
半导体工艺技术的快速发展对整个产业生态产生了深远影响。在供应链方面，先进制程技术的高度集中加剧了供应链风险，台积电在先进制程市场的垄断地位使全球半导体产业面临供应安全挑战。建议产业界加强供应链多元化布局，通过技术合作、产能共享、战略储备等方式提升供应链韧性。
在技术创新方面，各厂商应根据自身优势制定差异化的技术发展策略。领先厂商应继续加大在基础研究和前沿技术方面的投入，保持技术创新的领先优势。追赶厂商应聚焦特定技术领域和应用市场，通过技术创新和成本优势建立竞争地位。成熟制程厂商应加强在特色工艺、系统集成、应用定制等方面的技术能力，满足多样化的市场需求。
在市场应用方面，AI、5G、新能源汽车、物联网等新兴应用为工艺技术发展提供了强大驱动力。建议产业界加强与下游应用厂商的合作，深入理解应用需求，推动技术创新与市场需求的有效对接。特别是在汽车电子领域，随着自动驾驶、新能源汽车的快速发展，对高可靠性、高集成度、车规级芯片的需求将持续增长。
在产业政策方面，各国政府都在加强对半导体产业的支持力度，通过政策扶持、资金投入、人才培养等方式推动产业发展。建议产业界积极响应政策导向，加强产学研合作，培养专业人才，推动技术创新和产业升级。同时，应加强国际合作，在技术标准、知识产权、供应链安全等方面建立良好的合作机制。
总体而言，全球晶圆代工产业正处于技术变革的关键时期，BCD、FinFET、GAA 等工艺技术的发展将深刻影响产业格局和技术走向。各厂商应把握技术发展趋势，加强创新能力建设，在激烈的市场竞争中找到适合自身的发展路径，共同推动半导体产业向更高水平发展。
[1] 2奈米制程 https://www.tsmc.com/schinese/dedicatedFoundry/technology/logic/l_2nm
[2] 台积电2nm产能全被锁定!三巨头2nm工艺核心PK https://c.m.163.com/news/a/KL11ICA50556GROA.html
[3] 台积电2纳米工艺如期量产，N2P与A16同步推进构建完整先进制程平台-中关村在线 https://stock.10jqka.com.cn/usstock/20260124/c674280102.shtml
[4] 台积电 2026 年技术规划、产能及 CAPEX 相关会议纪要|机台|nm|先进制程|知名企业|capex_网易订阅 https://www.163.com/dy/article/KI99QVEH0556GROA.html
[5] 2026往后三到五年，台积电的先进制程技术路线演进路径 公司将继续保持在全球半导体代工领域的领先地位。2026-2030年制程技术发展路线 2026年:N2制程全面放量 台积... https://xueqiu.com/4839966356/365882457
[6] [News] TSMC Speeds up Expansion in Taiwan: up to 10 Fabs Reportedly under Construction or Starting in 2026 https://www.trendforce.com/news/2026/02/23/news-tsmc-speeds-up-expansion-in-taiwan-up-to-10-fabs-reportedly-under-construction-or-starting-in-2026/
[7] TSMC Officially Enters High-Volume Manufacturing for 2nm (N2) Process https://markets.financialcontent.com/stocks/article/tokenring-2026-1-28-tsmc-officially-enters-high-volume-manufacturing-for-2nm-n2-process
[8] TSMC: The Foundational Rail for the AI S-Curve https://www.ainvest.com/news/tsmc-foundational-rail-ai-curve-2602-74/
[9] TSMC's entire 3nm and 5nm production expected to be '100% booked' out in 2026 https://www.tweaktown.com/news/107923/tsmcs-entire-3nm-and-5nm-production-expected-to-be-100-percent-booked-out-in-2026/index.html
[10] TSMC’s 2nm Chips Set to Launch in 2026 with 60,000 Monthly Wafers — 50% Costlier than 3nm! https://techovedas.com/tsmcs-2nm-chips-set-to-launch-in-2026-with-60000-monthly-wafers-50-costlier-than-3nm/
[11] BCD https://www.tsmc.com/english/dedicatedFoundry/technology/specialty/bcd
[12] BCD for Smartphone https://www.tsmc.com/english/dedicatedFoundry/technology/platform_smartphone_tech_BCD
[13] 稳先微的垂直BCD工艺支持12-48V多电压平台 https://www.sekorm.com/news/share?newId=580438976
[14] 台积电(TSMC)的各种制程技术解读 - 与非网 https://www.eefocus.com/article/1833736.html
[15] BCD技术，走向何方? https://www.icspec.com/news/article-details/2218650
[16] 特色工艺，台积电怎么看?-36氪 https://36kr.com/p/3290351080763778
[17] 台积电，赢麻了-36氪 https://36kr.com/p/3260601192857730
[18] BCD - 台湾积体电路制造股份有限公司 https://www.tsmc.com/chinese/dedicatedFoundry/technology/specialty/bcd
[19] BCD for Power Efficiency - Taiwan Semiconductor Manufacturing Company Limited https://www.tsmc.com/english/dedicatedFoundry/technology/platform-automotive-tech-BCD
[20] TSMC Process Technologies: What You Need to Know https://www.diskmfr.com/tsmc-process-technologies-what-you-need-to-know/
[21] TSMC https://europractice-ic.com/technologies/asics/tsmc/
[22] HV - Taiwan Semiconductor Manufacturing Company Limited https://www.tsmc.com/english/dedicatedFoundry/technology/specialty/hv#mems
[23] eFlash https://www.tsmc.com/english/dedicatedFoundry/technology/specialty/eflash
[24] Dolphin Integration breakthrough for TSMC 180nm process: Up to 30% savings in silicon area https://anysilicon.com/dolphin-integration-breakthrough-tsmc-180nm-process-30-savings-silicon-area/
[25] Advanced Technologies for HPC - Taiwan Semiconductor Manufacturing Company Limited https://www.tsmc.com/english/dedicatedFoundry/technology/platform_HPC_tech_advancedTech
[26] 台积电制程命名玄机:为什么3nm比5nm更小却性能更强?揭秘背后的EUV与密度提升-CSDN博客 https://blog.csdn.net/weixin_29234239/article/details/158082418
[27] 台 积 电 1 . 4 nm 工艺 A14 瞄准 2028 ： 10 年 来 性能 提升 80 % # 芯片 # 台 积 电 # 半导体 https://www.iesdouyin.com/share/video/7578793414074879274/?region=&mid=7578793415144377107&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=QKmKGpPRfMMDPqS4PkRkhxIOjv0S_aTIYCfPbrKuM5w-&share_version=280700&ts=1772156276&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[28] 5奈米制程 - 台湾积体电路制造股份有限公司 https://www.tsmc.com/schinese/dedicatedFoundry/technology/logic/l_5nm#l_3nm
[29] 台积电(TSMC)的各种制程技术解读 - 与非网 https://www.eefocus.com/article/1833736.html
[30] 2026往后三到五年，台积电的先进制程技术路线演进路径 公司将继续保持在全球半导体代工领域的领先地位。2026-2030年制程技术发展路线 2026年:N2制程全面放量 台积... https://xueqiu.com/4839966356/365882457
[31] The Angstrom Era Arrives: TSMC Enters 2nm Mass Production and Unveils 1.6nm Roadmap https://wyow.marketminute.com/article/tokenring-2026-1-21-the-angstrom-era-arrives-tsmc-enters-2nm-mass-production-and-unveils-16nm-roadmap
[32] 台积电的真正瓶颈_半导体行业观察 http://m.toutiao.com/group/7592073041002316323/?upstream_biz=doubao
[33] 台积电，悄悄量产 2 纳米-电子工程专辑 https://www.eet-china.com/mp/a464051.html
[34] GAA架构带来技术跨越，消息称台积电2nm产能已被全部预订_手机新浪网 http://finance.sina.cn/stock/jdts/2025-12-17/detail-inhccnef7057197.d.html
[35] TSMC’s AI Supremacy: Blowout Q4 Earnings Propel A16 Roadmap as Demand Surges https://markets.financialcontent.com/stocks/article/tokenring-2026-2-6-tsmcs-ai-supremacy-blowout-q4-earnings-propel-a16-roadmap-as-demand-surges
[36] 28奈米制程 - 台湾积体电路制造股份有限公司 https://www.tsmc.com/schinese/dedicatedFoundry/technology/logic/l_28nm
[37] 首次破万亿，台积电，炸裂财报来了_钛媒体APP http://m.toutiao.com/group/7595556023566484020/?upstream_biz=doubao
[38] 台积电的全球霸业地图__财经头条 https://finance.sina.com.cn/cj/2025-03-19/doc-ineqcweu5996408.shtml
[39] 台积电回应南京晶圆厂运营及先进制程支持大陆客户 https://www.iesdouyin.com/share/video/7587991755262315822/?region=&mid=7587991737931418387&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=tTN7c9UFmQyBvXYqFv_RuKHi9ZG5eyKw9f4ucn4KwBg-&share_version=280700&ts=1772156285&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[40] 量产 10 多年了 28nm 工艺又成为焦点?苹果恐是幕后推手 http://m.ikanchai.com/pcarticle/137889
[41] TSMC Global Fab Capacity and Process Node Overview https://www.diskmfr.com/tsmc-global-fab-capacity-and-process-node-overview/
[42] IoT Platform https://www.tsmc.com/english/dedicatedFoundry/technology/platform_IoT
[43] TSMC https://europractice-ic.com/technologies/asics/tsmc/
[44] 28nm Technology - Taiwan Semiconductor Manufacturing Company Limited https://www.tsmc.com/english/dedicatedFoundry/technology/logic/l_28nm
[45] (pdf) https://investor.tsmc.com/static/annualReports/2011/pdf_e/e_2_2.pdf
[46] HV https://www.tsmc.com/english/dedicatedFoundry/technology/specialty/hv
[47] (pdf) https://investor.tsmc.com/static/annualReports/2008/pdf_e/e_5_2.pdf
[48] 三星Galaxy S26系列发布:3nm芯片与AI智能的性能跃升_万物云联网 http://m.toutiao.com/group/7610954027911692800/?upstream_biz=doubao
[49] 重磅!三星宣布3nm成功流片!-CSDN博客 https://blog.csdn.net/cf2SudS8x8F0v/article/details/118382532
[50] 三星2nm量产落地:安卓旗舰成本普涨，下半年购机要多花多少钱?_温一度 http://m.toutiao.com/group/7609249731739271699/?upstream_biz=doubao
[51] 2nm 时代 来了 ！ 三星 S 26 系列 正式 发布 ， 三大 王炸 技术 ， 安卓 机 皇 稳 了 https://www.iesdouyin.com/share/video/7610962195175120290/?region=&mid=7610962134062680874&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=.iDyfilp_1o.obmV9H6VaaaTV0gkj6v5ZLPCQVg_HYs-&share_version=280700&ts=1772156293&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[52] 三星计划于2026年量产3nm GAA芯片(Exynos 2500)_32度域 https://32du.gbapo.com/16/2801.html/
[53] 炸场!全球首款2nm手机芯片量产，三星抢跑苹果半年_微光嗅探 http://m.toutiao.com/group/7609621991251689994/?upstream_biz=doubao
[54] Samsung announces 2nm GAA process has 5% more perf, 8% more efficient than 3nm GAA https://www.tweaktown.com/news/108920/samsung-announces-2nm-gaa-process-has-5-percent-more-perf-8-percent-more-efficient-than-3nm-gaa/index.html
[55] Samsung reportedly exits 2D NAND, converts Hwaseong Line 12 to 1c DRAM end fab https://apps.digitimes.com/news/a20260226PD226/samsung-dram-nand-planar-3d-production.html?chid=10
[56] Samsung's Industry-First 2nm Exynos 2600 AP for Galaxy S26 https://www.chosun.com/english/industry-en/2025/12/19/5H6QARO6MBDJLE6ABTLAVMYQOE/
[57] Samsung Exynos 2600 Announced with 2nm process for Galaxy S26 Series https://www.gadgetbytenepal.com/samsung-exynos-2600/
[58] Samsung says its next-gen Exynos 2600 smartphone processor has been 'refined at the core' https://www.tweaktown.com/news/109215/samsung-says-its-next-gen-exynos-2600-smartphone-processor-has-been-refined-at-the-core/index.html
[59] Samsung Galaxy S26 Series Unveiled: 2nm Chip, Privacy Screen, and AI-Powered Bixby Lead Major Upgrade https://biggo.com/news/202602201624_Samsung_Galaxy_S26_Launch_Details
[60] 工艺技术 - Specialty技术|专用技术 | Foundry | 三星半导体官网 https://semiconductor.samsung.com/cn/foundry/process-technology/specialty-technology/
[61] Bespoke AI 하이브리드 4도어 868L (빅아이스/위스키볼) https://www.samsung.com/sec/refrigerators/french-door-rf91db98j1ap-d2c/RF91DB98J1AP/
[62] 三星三开门冰箱评测 https://wap.baixingjd.com/2012/0726/8_17113.html
[63] 特定应用服务 - 汽车 | Foundry | 三星半导体官网 https://semiconductor.samsung.com/cn/foundry/application-specific-service/automotive/
[64] Specialty https://semiconductor.samsung.com/foundry/process-technology/specialty-technology/
[65] SK keyfoundry debuts 200V BCD process to power Korea's EV and AI surge http://biz.chosun.com/en/en-it/2026/01/28/Y2B7B4DUV5AVZFERBEUNOJ3WWM/
[66] 工艺技术 - Specialty技术|专用技术 | Foundry | 三星半导体官网 https://semiconductor.samsung.com/cn/foundry/process-technology/specialty-technology/
[67] 2025年全球芯片代工头部企业深度研究报告_秦皇汉武 http://m.toutiao.com/group/7604155552855228966/?upstream_biz=doubao
[68] 全都 “ 叛变 ” 了 ， 台 积 电 、 三星 接连 宣布 ( 15 ) 全都 “ 叛变 ” 了 ， 台 积 电 、 三星 接连 宣布 ( 15 ) https://www.iesdouyin.com/share/video/7608573177995758875/?region=&mid=7608573812703005483&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=Vv7d7JYeftGqwaiircwFOslywiesKHuVgf8.MtQxKpM-&share_version=280700&ts=1772156327&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[69] 三星晶圆厂，终于要翻身?_半导体行业观察 http://m.toutiao.com/group/7593972200089174563/?upstream_biz=doubao
[70] 三星晶圆代工本季度产能利用率飙升至 80%-电子产品世界手机版 https://www.eepw.com.cn/article/202602/478818.htm
[71] 千倍于闪存!三星量产eMRAM嵌入式磁阻内存:28nm工艺 https://m.mydrivers.com/xiaozhi/newsview.aspx?f=fh&tid=618164
[72] 工艺技术 - 逻辑节点|逻辑节点 | Foundry | 三星半导体官网 https://semiconductor.samsung.cn/foundry/process-technology/logic-node/
[73] Specialty https://semiconductor.samsung.com/us/foundry/process-technology/specialty-technology/
[74] ロジックノード https://semiconductor.samsung.com/jp/foundry/process-technology/logic-node/
[75] 안정적인 연결 https://semiconductor.samsung.com/kr/foundry/application-specific-service/connectivity/
[76] 응용 서비스 - 오토모티브 | Foundry | 삼성반도체 https://semiconductor.samsung.com/kr/foundry/application-specific-service/automotive/
[77] Samsung starts mass production of Exynos i T200 first Exynos-branded IoT solution https://www.fonearena.com/blog/223389/samsung-starts-mass-production-of-exynos-i-t200-first-exynos-branded-iot-solution.html/amp
[78] Application Specific Service - Automotive | Foundry | Samsung Semiconductor Global https://semiconductor.samsung.com/foundry/application-specific-service/automotive/
[79] 1.8nm+180TOPS!英特尔新芯片发布，AI PC迈入埃米时代_石头说 http://m.toutiao.com/group/7592249975472505359/?upstream_biz=doubao
[80] Intel超低功耗处理器Lunar Lake曝光，采用3nm工艺，核显性能翻倍_lunar lake是几纳米-CSDN博客 https://blog.csdn.net/CSDN_edit/article/details/137106672
[81] 英特尔发布18A制程处理器，能否重夺半导体王座?-电子工程专辑 https://www.eet-china.com/news/202601069880.html
[82] 3 纳米 的 时代 结束 了 ？ 锐 评 英特尔 18A 芯片 # 硬核 玩家 计划 # 芯片 # 前沿 科技 趋势 发布 月 # 笔记本 电脑 # 半导体 https://www.iesdouyin.com/share/video/7601506081336085803/?region=&mid=7601506608937831204&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=db_eC9UTLri_uuEXQZoDcQp4hLUOa1d7wm7JM3TJuXY-&share_version=280700&ts=1772156338&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[83] 【计算篇】18A工艺与Cougar Cove的性能之巅:解析Intel Panther Lake的“心脏”-太平洋科技 http://g.pconline.com.cn/x/2067/20678893.html#ad=9490
[84] 18A制程首秀:英特尔Panther Lake将PC带入“埃米时代” - 半导体行业观察 http://www.semi-insights.com/s/mobiles/42/49865.shtml
[85] Intel正式发布Panther Lake处理器:首款18A制程加持_中关村在线 http://m.toutiao.com/group/7592940841329492507/?upstream_biz=doubao
[86] Intel 18A Process: Complete Technical Guide in 2026 https://www.ofzenandcomputing.com/intel-18a-process-complete-technical-guide-in-cy/
[87] CES 2026: Intel launches 18A ‘Panther Lake’ Core Ultra 3 CPUs https://www.kitguru.net/components/cpu/joao-silva/ces-2026-intel-launches-18a-panther-lake-core-ultra-3-cpus/
[88] Intel 18A(P) Process Technology Wiki https://semiwiki.com/wikis/industry-wikis/intel-18ap-process-technology-wiki/
[89] Intel Panther Lake 18A: AI PCs and Xeon 6+ https://tecknexus.com/intel-panther-lake-18a-ai-pcs-and-xeon-6/
[90] Bauen Sie mit modernster Technik für Fertigungsprozesse https://www.intel.de/content/www/de/de/foundry/process.html
[91] Intel® Automotive Solutions により、運転のあらゆる場面でインテリジェンスを促進 https://www.intel.co.jp/content/www/jp/ja/automotive/overview.html
[92] 인텔® 자동차 솔루션으로 어디를 가든 인텔리전스를 제공합니다 https://www.intel.co.kr/content/www/kr/ko/automotive/overview.html
[93] Mettez de l'intelligence dans chaque kilomètre grâce aux solutions automobiles Intel® https://www.intel.fr/content/www/fr/fr/automotive/overview.html
[94] Thúc đẩy Trí thông minh đến Từng Dặm với Các giải pháp Intel® Automotive https://www.intel.vn/content/www/vn/vi/automotive/overview.html
[95] Intel Launches Whole-Vehicle Solution At CES 2025, Software-Based Vehicle Innovation https://voi.id/en/technology/449234
[96] BCDSF04S-IVS https://www.bcdvideo.com/product/bcdsf04s-ivs/
[97] Experience the Future: Intel A(pdf) https://download.intel.com/newsroom/2025/client-computing/f368n4/Intel-Auto-CES2025-X-in-1-Demo-Fact-Sheet.pdf
[98] AI狂潮下的“沉默基石”:旧制程与旧内存为何迟迟不退场?-电子工程专辑 https://www.eet-china.com/mp/a469863.html
[99] 半导体 到底有哪些制程 12nm、10nm、7nm、5nm、3nm、2nm | https://highbay.cn/bandaoti-daodiyounaxiezhicheng-12nm10nm7nm5nm3nm2nm/
[100] 40纳米与28纳米工艺下集成电路良率模型的构建与应用研究.docx-原创力文档 https://m.book118.com/html/2026/0218/8014105013010047.shtm
[101] 六大芯片制造厂的制程工艺演进之路 https://www.gelonghui.com/p/312970
[102] AI盛宴:12英寸晶圆、12nm芯片指的是啥意思?_经济和资本市场观察者 http://m.toutiao.com/group/7577758407516520996/?upstream_biz=doubao
[103] Intel Drives Moore's Law Forward With 65 Nanometer Process Technology https://www.intel.com/pressroom/archive/releases/2004/20040830net.htm
[104] iVativ I540M0L8 NILE BLUETOOTH® Modules https://www.mouser.fr/new/ivativ/ivativ-i540m0l8-nile-bluetooth-modules/
[105] STT-MRAM: Emerging
avalanchete https://www.snia.org/sites/default/files/NVM/2016/presentations/Panel_1_Combined_NVM_Futures%20Revision.pdf
[106] Infineon releases 28 nm MCU, adds AI processing for vehicle systems https://www.engineersgarage.com/infineon-releases-28-nm-mcu-adds-ai-processing-for-vehicle-systems/
[107] 联电2026年展望:技术合作与硅光子布局成焦点_经观快讯 http://m.toutiao.com/group/7606035707961901622/?upstream_biz=doubao
[108] 联电新加坡Fab12i厂投产22/28nm https://www.iesdouyin.com/share/video/7489386210109001017/?region=&mid=6702639731676875524&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=kv.S0IQNKVn6Ix6Mrz0R4dTfWHxzi7XGaGG_TOGUBjA-&share_version=280700&ts=1772156365&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[109] 大半导体在线(PSO) https://www.semipv.com/single-goods.html?id=323b5fa557d8426f9ff240d7fbd95910
[110] 美股异动 | SuperFlash第四代技术正式投产 联电(UMC.US)盘前大涨超14%|美股_新浪财经_新浪网 https://cj.sina.com.cn/article/norm_detail?finpagefr=w_110&url=https%3A%2F%2Ffinance.sina.com.cn%2Fstock%2Fhkstock%2Fggscyd%2F2026-01-20%2Fdoc-inhhynap5951573.shtml
[111] 投资50亿美元，联电新加坡Fab 12i 晶圆厂扩建落成开业_财经头条 https://cj.sina.com.cn/articles/view/5772303575/1580e5cd7027019xpq?finpagefr=ttzz&froms=ttmp
[112] UMC Shares Slide After Earnings Beat As Company Signals A Steady Start To 2026 https://www.benzinga.com/markets/earnings/26/01/50196860/umc-shares-slide-after-earnings-beat-as-company-signals-a-steady-start-to-2026
[113] SST, UMC Launch 28nm SuperFlash Gen4 Automotive Platform https://autoevtimes.com/sst-umc-launch-28nm-superflash-gen4-automotive-platform/
[114] United Microelectronics Q4 Earnings Call Highlights https://www.marketbeat.com/instant-alerts/united-microelectronics-q4-earnings-call-highlights-2026-01-28/?.tsrc=rss
[115] $5 Billion Investment: Why Is UMC Singapore Chip Plant Now Delayed Until 2026? https://techovedas.com/5-billion-investment-why-is-umc-singapore-chip-plant-now-delayed-until-2026/
[116] SST and UMC Collaborate on 28nm SuperFlash Gen 4 Automotive Grade 1 Platform https://www.eetindia.co.in/sst-and-umc-collaborate-on-28nm-superflash-gen-4-automotive-grade-1-platform/
[117] United Microelectronics (NYSE:UMC) Issues Earnings Results, Beats Expectations By $0.01 EPS https://www.marketbeat.com/instant-alerts/united-microelectronics-nyseumc-issues-earnings-results-beats-expectations-by-001-eps-2026-01-28/
[118] [News] CPO Emerges as the New Sought-After as JCET and UMC Secure Early Position https://www.trendforce.com/news/2026/01/30/news-cpo-emerges-as-the-new-sought-after-as-jcet-and-umc-secure-early-position/
[119] 联电发布55纳米BCD工艺平台-集邦咨询 https://www.trendforce.cn/industry-news/semiconductors/20251023-1236.html
[120] 联电推出55nm BCD特色工艺平台_半导体产业纵横 http://m.toutiao.com/group/7564350201419317799/?upstream_biz=doubao
[121] 联电推出55纳米BCD平台，实现节能设计_手机新浪网 https://tech.sina.cn/2025-10-27/detail-infvhvuw0057529.d.html
[122] 芯片巨头，推出55nm新特色工艺平台!,联华电子,BCD技术,RRAM忆阻器-智能制造网 https://m.gkzhan.com/news/detail/186349.html
[123] 联电推出全新55奈米BCD平台 助力高效电源管理 https://m.laoyaoba.com/html/share/news/963188?fromShare=pc&news_id=963188&source=h5
[124] UMC Introduces 55nm BCD Platform to Elevate Power Efficiency for Smartphones, Consumer Electronics, and Automotive Applications https://www.businesswire.com/news/home/20251022454013/en/UMC-Introduces-55nm-BCD-Platform-to-Elevate-Power-Efficiency-for-Smartphones-Consumer-Electronics-and-Automotive-Applications
[125] United Microelec Stock Price, News & Analysis https://www.stocktitan.net/overview/UMC/
[126] BCD https://www.umc.com/en/Product/technologies/Detail/bcd
[127] CEO.CA | #umc.us United Microelectronics Corporation (UMC.US) https://pro.ceo.ca/UMC.US
[128] 十年卧薪尝胆 今朝“芯”火燎原_证券日报 http://m.toutiao.com/group/7141179864475763207/?upstream_biz=doubao
[129] 嘉楠耘智宣布量产7纳米矿机芯片_中国证券报 http://m.toutiao.com/group/6588966080956334605/?upstream_biz=doubao
[130] 2025年11月上半旬 中芯国际未来增长点分析:先进工艺与产能扩张 金灵Gilin | 专业金融AI分析报告 https://www.gilin.com.cn/essence1106315.html
[131] 是的，中芯国际已明确计划继续增加7nm产能:1.2026年产能翻倍多条信源证实，_财富号_东方财富网 https://caifuhao.eastmoney.com/news/1595325924
[132] [News] China Reportedly Aims to Boost 7nm, 5nm Output Fivefold in Two Years, Driven by SMIC, Hua Hong https://www.trendforce.com/news/2026/02/25/news-china-reportedly-aims-to-boost-7nm-5nm-output-fivefold-in-two-years-driven-by-smic-and-hua-hong/
[133] 2026年 中芯国际再审视:产能爬坡关键年，估值能否从“故事”走向“兑现”? 在全球半导体供需格局持续重构、成熟制程需求结构性上行的背景下， 中芯国际 (688981.SH / 00981.HK)正... https://xueqiu.com/8055744211/371466597
[134] TSMC apresenta seu novo processo de fabricação de chips de 1,4 nanômetros https://www.hardware.com.br/web-stories/tsmc-apresenta-seu-novo-processo-de-fabricacao-de-chips-de-14-nanometros/
[135] 0.18微米中低压BCD公共工艺平台研发及大规模量产-上海科技成果登记 https://m.sme-gov.cn/shanghai/chengguo/86456.html
[136] 中芯国际(SMIC)的制程技术介绍 - 与非网 https://www.eefocus.com/article/1833332.html
[137] 台积电冲3nm，中芯稳28nm:晶圆代工正式分道扬镳-贤集网 https://m.xianjichina.com/special/detail_596503.html
[138] 中芯国际技术突破与全球竞争态势解析 https://www.iesdouyin.com/share/video/7486488872361135370/?region=&mid=7486488160954436404&u_code=0&did=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&iid=MS4wLjABAAAANwkJuWIRFOzg5uCpDRpMj4OX-QryoDgn-yYlXQnRwQQ&with_sec_did=1&video_share_track_ver=&titleType=title&share_sign=_bxj11Cbd8Cciby2W__J592Hce0prCdGAh6BWEpKPik-&share_version=280700&ts=1772156425&from_aid=1128&from_ssr=1&share_track_info=%7B%22link_description_type%22%3A%22%22%7D
[139] 中芯国际在行业内竞争力如何_糯米很忙 http://m.toutiao.com/group/7585869170793873961/?upstream_biz=doubao
[140] 中芯国际能制造模拟芯片 - 电子发烧友网 https://m.elecfans.com/zt/275932/
[141] sMI
Semiconductor Manufacturin https://www.smics.com/uploads/2Q18.pdf
[142] Global and China Automotive Power Management Integrated Circuits (PMIC) Industry Report 2023: The Process of Domestic Automotive PMICs Replacing Foreign Ones in China in the "Crisis of Chip Shortage" - ResearchAndMarkets.com https://www.businesswire.com/news/home/20230428005174/en/Global-and-China-Automotive-Power-Management-Integrated-Circuits-PMIC-Industry-Report-2023-The-Process-of-Domestic-Automotive-PMICs-Replacing-Foreign-Ones-in-China-in-the-Crisis-of-Chip-Shortage---ResearchAndMarkets.com
[143] Smarter Driving Solutions Datasheet by STMicroelectronics https://www.digikey.com/en/htmldatasheets/production/3722000/0/0/1/ais2dw12tr
[144] EVAL-L9001 https://www.st.com/en/evaluation-tools/eval-l9001.html
[145] STMicroelectronics and Bosch in agreement https://evertiq.com/news/8111
[146] I 2 C-Bus Controlled 4 x 45 W Power Amplifier https://www.nxp.com/products/audio/audio-amplifiers/car-audio-amplifiers/ic-bus-controlled-4-x-45-w-power-amplifier:TDF8541
[147] BCD Solution For Next-Gen Power And Sensing Applications https://www.electronicsforu.com/news/bcd-solution-for-next-gen-power-and-sensing-applications
[148] 中芯国际超400亿收购中芯北方获上交所受理--国际金融报社 https://www.ifnews.com/news.html?aid=808508
[149] 芯片代工市场持续升温 大陆厂商份额接近10%大关_中国经营报 http://m.toutiao.com/group/7076577672830124581/?upstream_biz=doubao
[150] 中芯国际一季度业绩说明会:成熟制程需求强劲 产能优先满足长期客户 https://m.cls.cn/depth/746702
[151] 中芯国际业绩说明会上谈“缺芯” 提前透底三季度业绩 https://m.cls.cn/detail/807159
[152] 中芯国际业绩会划重点:盈利首破百亿 实体清单影响先进产能布局_第一财经 http://m.toutiao.com/group/7063329451882316302/?upstream_biz=doubao
[153] 中芯国际集成电路制造有限公司[中国大陆集成电路制造公司]_百科 https://m.baike.com/wiki/%E4%B8%AD%E8%8A%AF%E5%9B%BD%E9%99%85%E9%9B%86%E6%88%90%E7%94%B5%E8%B7%AF%E5%88%B6%E9%80%A0%E6%9C%89%E9%99%90%E5%85%AC%E5%8F%B8/621379?baike_source=doubao
[154] 572.73亿元!中芯国际拟合资建厂扩产成熟制程--国际金融报网 https://www.ifnews.com/news.html?aid=204429
[155] 中芯国际大规模扩产成熟制程:月增24万片晶圆，重点保障车规与工控芯片供应 https://c.m.163.com/news/a/KL8SKPUT0556GROA.html
[156] Two winning chip leaders https://www.dbs.com/content/article/pdf/AIO/072025/250722_insights_regional_technology_two_winning_chip_leaders.pdf
[157] SMIC is catching up on 28nm https://anysilicon.com/smic-28nm/
[158] sMI
Semiconductor Manufacturin https://www.smics.com/uploads/2Q18.pdf
[159] World Automotive-Grade Semiconductors - Market Analysis, Forecast, Size, Trends and Insights https://www.indexbox.io/store/world-automotive-grade-semiconductors-market-analysis-forecast-size-trends-and-insights/
[160] MIPI D-PHY Bidirectional 4 Lanes in SMIC (40nm, 28nm) https://www.design-reuse.com/sip/mipi-d-phy-bidirectional-4-lanes-in-smic-40nm-28nm-ip-53828/
[161] CMOS Foundry Service Market: 47670M in 2024 → 76360M by 2032, CAGR 7.1% https://www.newstrail.com/cmos-foundry-service-market/
研究动态 行业分析
政策报告 人才招聘
免责声明：本站文章版权归原作者及原出处所有。内容为作者个人观点，并不代表本站赞同其观点和对其真实性负责。本站是一个个人学习交流的平台，公众号上部分文章为转载，并不用于任何商业目的，我们已经尽可能的对作者和来源进行了通告，但是能力有限或疏忽，造成漏登，请及时联系我们，我们将根据著作权人的要求，立即更正或者删除有关内容，本站拥有对此声明的最终解释权。
