一、报告摘要
高端石墨烯产业作为新一代战略性前沿材料领域的核心赛道，已进入从实验室走向规模化应用的关键窗口期。本报告参考半导体产业“技术迭代-产能扩张-成本下降-生态协同”的规模化发展范式，从产业现状、规模化效应机理、技术经济性核心指标、投资机会与风险四大维度，系统分析高端石墨烯产业的投资价值与实践路径。研究表明，高端石墨烯产业已形成“新能源+电子信息+复合材料”三大核心应用引擎，2024年全球市场规模达48.7亿美元，预计2030年将突破210亿美元，年均复合增长率35.2%；其规模化效应的核心逻辑与半导体产业高度契合，通过设备国产化、良率提升、产业链协同可实现单位成本线性下降，高端应用领域投资回报周期已缩短至3-5年，成为新材料领域最具确定性的增长极之一。
二、产业基础：高端石墨烯产业发展现状与半导体产业对标
（一）产业界定与核心特征
高端石墨烯产业聚焦高附加值应用场景，核心涵盖三大领域：电子级石墨烯薄膜（柔性显示、半导体散热、射频器件）、高性能复合材料（超级铜、石墨烯铝、氢能储运材料）、功能化器件（电池导电剂、生物传感器），区别于低端氧化石墨烯粉体的低技术壁垒赛道。其核心特征与半导体产业高度相似：均具备“高研发投入、高设备壁垒、高附加值”的“三高”属性，技术成熟度（TRL）从7级向8级跨越的关键阶段均依赖规模化量产能力的突破。
（二）全球产业发展格局
1. 市场规模与增长态势：2024年中国高端石墨烯产业市场规模达126亿元，占全球38.7%，其中新能源领域占比51%，电子信息领域占比30%。预计2025-2030年，全球市场规模将从48.7亿美元增至210亿美元，中国占比有望提升至42%。
2. 技术成熟度现状：主流技术路线已达TRL 7级（中试线稳定运行），CVD法制备单层石墨烯薄膜良率突破90%，导电率达116-118%IACS（超银水平），卷对卷连续生产技术实现1.5米宽幅量产。
3. 产业链格局：形成“上游设备/原料-中游制备-下游应用”完整链条，上游CVD设备领域美国AIXTRON、德国LPKF占全球75%市场份额，国产设备国产化率提升至57%；中游头部企业包括贝特瑞、第六元素、中车研究院等；下游应用端宁德时代、华为、京东方等头部企业已启动规模化验证。
（三）与半导体产业规模化范式的对标

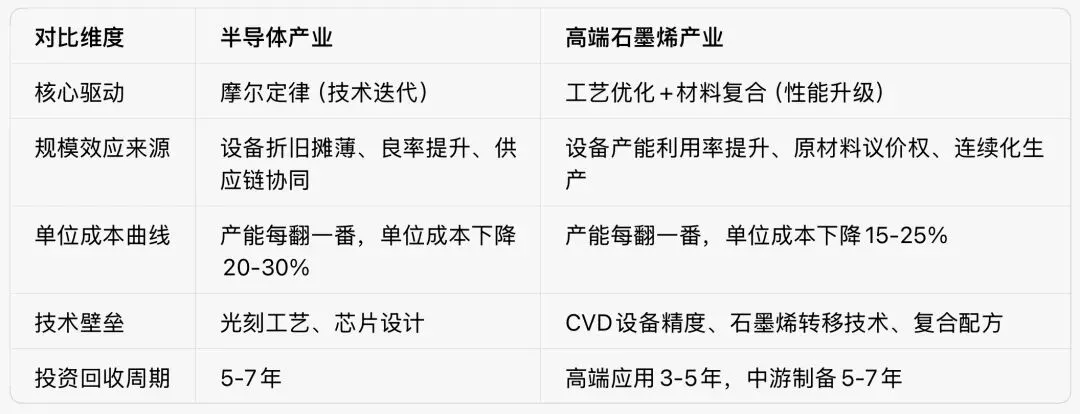

半导体产业通过“晶圆尺寸扩大（从4英寸到12英寸）-产能提升（单厂产能从万片/月到数十万片/月）-良率优化（从60%到95%+）”实现单位成本下降70%以上，形成“规模越大-成本越低-竞争力越强”的正向循环。高端石墨烯产业正复制这一范式，核心对标点如下：
三、核心机理：高端石墨烯产业规模化效应的实现路径
（一）成本结构优化：复刻半导体“固定成本摊薄”逻辑
高端石墨烯产业成本结构与半导体产业类似，固定成本（设备折旧、研发投入）占比超40%，规模化生产可显著摊薄单位固定成本：
1. 设备折旧摊薄：CVD设备单台投资500-2000万元，产能从1万㎡/年提升至5万㎡/年时，单位折旧成本从120元/㎡降至24元/㎡，降幅80%。半导体产业12英寸晶圆产线投资超百亿元，产能利用率从60%提升至90%时，单位折旧成本下降40%。
2. 原材料成本优化：规模化采购使高纯石墨、铜箔等原材料成本下降10-15%，叠加国产替代（如石墨电极国产化率从30%提升至80%），进一步降低原材料成本占比（从35%降至28%）。
3. 能耗与良率改善：半导体产业通过工艺优化将晶圆良率从60%提升至95%，单位能耗下降30%；高端石墨烯产业中，AI视觉检测系统的应用使CVD法良率从75%提升至90%，单位能耗下降40%，单吨生产成本从8000元降至5200元。
（二）技术迭代：借鉴半导体“渐进式创新”模式
半导体产业通过“工艺节点迭代（从7nm到3nm）”持续提升性能、降低成本，高端石墨烯产业遵循类似路径：
1. 制备工艺迭代：CVD法从批次生产升级为卷对卷连续生产，产能提升5倍，单位成本下降70%；电化学剥离法实现10kg/天量产，成本较传统CVD法降低两个数量级。
2. 材料复合技术升级：超级铜复合材料从实验室小试（公斤级）到中试（150吨级），复合配方优化使导电率从105%IACS提升至118%IACS，同时生产成本下降60%。
3. 设备国产化突破：半导体产业通过光刻机、刻蚀机国产化打破垄断，高端石墨烯产业国产CVD设备精度达±1℃控温、10⁻⁶Pa真空度，价格仅为进口设备的40%，推动全行业成本下降30%。
（三）生态协同：复制半导体“产业链垂直整合”模式
半导体产业通过“设计-制造-封装-测试”垂直整合提升协同效率，高端石墨烯产业正构建类似生态：
1. 垂直整合布局：头部企业采用“设备研发-材料制备-器件生产”一体化模式，如第六元素打通“CVD制备-超级铜复合-电机应用”全链条，成本较分散化生产降低20%。
2. 产学研协同：参考半导体产业“企业+科研机构”联合攻关模式，中国石墨烯创新中心联合中科院、中车研究院共建中试基地，将技术转化周期从3-5年缩短至1-2年。
3. 区域集群效应：长三角、珠三角形成产业集群，常州石墨烯产业园聚集50家企业，实现设备共享、原材料集中采购，单位生产成本降低15%，2025年产值预计达80亿元。
四、技术经济性评估：核心指标与投资回报分析
（一）成本-产能敏感性分析

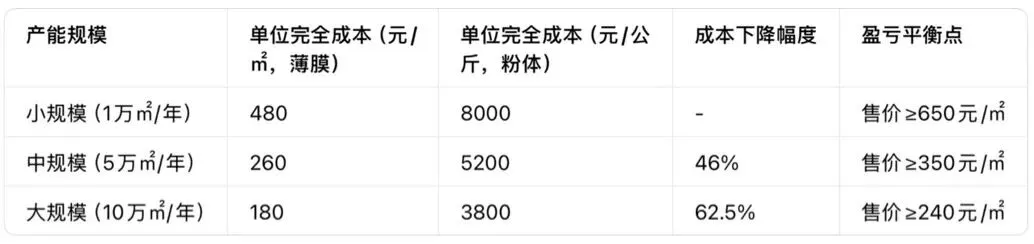

基于行业数据构建成本模型，高端石墨烯产业规模化效应的核心临界点为“产能≥300吨/年（粉体）或≥5万㎡/年（薄膜）”，突破后单位成本进入快速下降通道：
半导体产业12英寸晶圆产能达10万片/月时，单位成本较3万片/月下降55%，盈亏平衡点显著下移，两者成本-产能曲线趋势高度一致。
（二）不同应用场景的投资经济性对比

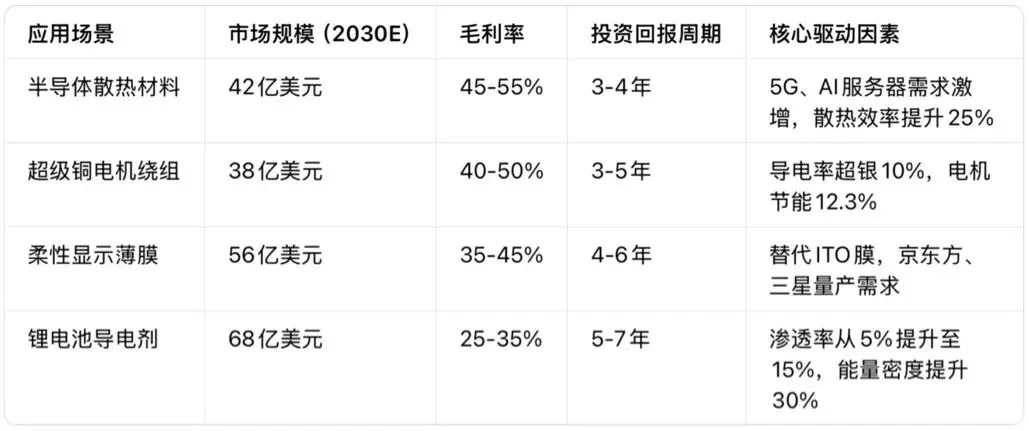

借鉴半导体产业“高端芯片高溢价、低端芯片薄利多销”的盈利模式，高端石墨烯产业不同应用场景的技术经济性差异显著：
高端应用场景（半导体散热、超级铜）的投资回报周期已接近半导体产业中端芯片水平，具备较强投资吸引力。
（三）政策红利：放大规模化效应的催化剂
半导体产业的快速发展离不开政策支持（如国家集成电路产业基金），高端石墨烯产业享受类似政策红利：
1. 国家层面：《“十四五”新材料产业发展规划》将石墨烯列为前沿重点，“十五五”规划拟投入超80亿元专项研发资金。
2. 地方层面：江苏、福建等地设立50亿元产业基金，对国产CVD设备采购给予30%退税激励，孵化期企业享受3年租金全免优惠。
3. 首台套政策：石墨烯制备设备纳入首台套保险补贴范畴，降低企业设备投资风险，加速产能扩张。
政策支持使高端石墨烯产业投资回报周期缩短0.5-1年，规模化效应提前显现。
五、投资机会与风险提示
（一）核心投资机会
1. 上游设备国产化：聚焦CVD设备、卷对卷转移设备，国产替代空间大（当前国产化率57%），头部企业毛利率达45%以上，如沈阳科仪、宁波柔碳电子。
2. 高端材料制备：超级铜、半导体散热膜等高附加值材料，技术壁垒高，市场增速超30%，重点关注中车研究院、第六元素、贝特瑞。
3. 下游应用龙头：新能源电池（宁德时代）、柔性显示（京东方）、电力设备（正泰集团）等终端企业，通过垂直整合锁定供应链，享受规模化红利。
4. 区域产业集群：长三角、珠三角产业园区内企业，享受设备共享、政策补贴，成本优势显著，如常州二维碳谷、厦门凯纳科技。
（二）主要风险提示
1. 技术迭代风险：二硫化钼等二维材料在部分场景（如半导体封装）的性能接近石墨烯，且成本低20%，可能引发替代风险。
2. 产能过剩风险：中游制备环节技术同质化严重，2025年全球粉体产能将达4100吨，产能利用率仅69.5%，可能导致价格战。
3. 标准缺失风险：国际标准制定权被欧美主导，中国仅主导14项国家标准，贸易壁垒可能影响出口导向型企业盈利。
4. 成本下降不及预期：高端CVD设备核心零部件（如离型膜）90%依赖进口，价格波动可能导致成本下降进度滞后于产能扩张速度。
六、结论与投资建议
（一）核心结论
1. 高端石墨烯产业规模化效应已显现，其“成本摊薄-技术迭代-生态协同”逻辑与半导体产业高度契合，产能突破300吨/年（粉体）或5万㎡/年（薄膜）后，单位成本进入快速下降通道。
2. 高端应用场景（半导体散热、超级铜）投资回报周期3-5年，具备明确投资价值；中游制备环节需谨慎布局，优先选择具备技术壁垒的企业。
3. 政策支持与国产替代形成双重红利，2025-2030年为产业黄金投资窗口期，预计2030年行业整体投资回报率稳定在15-20%区间。
（二）投资建议
1. 赛道选择：优先布局“设备国产化+高端材料+终端应用”垂直整合赛道，规避单纯中游制备环节。
2. 企业筛选标准：研发投入强度≥6%、良率≥85%、已进入头部终端企业供应链、具备规模化产能规划（≥5万㎡/年薄膜或≥300吨/年粉体）。
3. 风险控制：采用“核心+卫星”组合，核心仓位配置龙头企业（贝特瑞、第六元素），卫星仓位布局细分场景创新企业；设置5年以上投资周期，匹配产业发展节奏。
高端石墨烯产业正复制半导体产业的成功路径，规模化效应将成为驱动产业盈利拐点的核心力量。未来5年，技术成熟度提升、成本持续下降与应用场景拓展将形成共振，推动产业从“材料概念”走向“商业价值实现”，成为新材料领域最具增长潜力的赛道之一。
