ENTSO-E电网构网(GFM)技术报告深度剖析：从物理本质到市场洗牌的终极指南

第1章 战局：为何GFM不再是选项，而是电网的“续命丹”第2章 GFM核心原理：从“跟班”到“领袖”的身份转变第3章 技术解构(一)：电压源行为与“有效阻抗”的博弈第4章 技术解构(二)：合成惯量——用代码模拟百万吨飞轮第5章 “杀手条款”：电流限值下的“伪装艺术”第6章 产业链重构：GFM冲击波下的角色与阵痛第7章 标准背后的暗战：利益相关方的分歧与妥协第8章 合格评定：从实验室到现场的“死亡谷”第9章 经济账本：合规的代价与“看不见的成本”第10章 终局推演：GFM将如何重塑电力市场

第1章 战局：为何GFM不再是选项，而是电网的“续命丹”

别再听那些关于“能源转型”的温和说辞了。现实是，欧洲电网正在因大量可再生能源的涌入而迅速“骨质疏松”。传统同步发电机组——那些旋转的、重达数百吨的钢铁巨兽——正在退役。它们带走的不仅是发电量，更是电网赖以生存的物理惯量和电压刚度。没有这些，电网就像一个失去压舱物的大船，任何微小的扰动都可能导致倾覆。这份ENTSO-E报告，就是欧洲输电系统运营商(TSO)集体拉响的最高警报。它不是一份技术建议书，而是一份战前动员令，强制要求基于逆变器的发电资源（光伏、风电、储能）从一个只会跟随电网指令的“跟班”（Grid Following, GFL），转变为能够主动支撑、建立电网的“领袖”（Grid Forming, GFM）。这份文件的背后，是电网安全与商业利益的激烈碰撞，是物理定律对未来能源结构的强制约束。忘掉那些花哨的术语，记住一点：GFM是电网在新能源时代的生存底线。

1.1 GFM诞生的历史必然性

过去二十年，我们都在庆祝新能源的装机容量。但工程师们私下里讨论的，却是电网短路容量（Short-Circuit Ratio, SCR）的持续下降。SCR是衡量电网强度的核心指标。在一个弱电网里，GFL逆变器就像一个在沼泽地里走路的人，每一步都摇摇晃晃，锁相环（PLL）极易脱锁，引发大规模脱网。这并非危言耸听。

一个典型的案例发生在2018年的德国北部，一次常规的线路切换导致局部电网阻抗升高，数个风电场因为无法适应新的电网条件而集体脱网，造成了区域性的频率波动。虽然事故最终被控制，但它暴露了GFL技术的根本缺陷：它们是“顺风局”选手，一旦电网自身不稳，它们非但不能提供帮助，反而会加剧混乱。另一个更广为人知的例子是2016年南澳大利亚的大停电，尽管成因复杂，但风电场在电网扰动下的不当响应行为被认为是导致系统崩溃的关键因素之一。这些事件让TSO们达成共识：必须让新能源承担起“主人”的责任。

1.2 报告背后的权力博弈

这份报告的发布单位ENTSO-E，代表着欧洲35个国家的39家TSO。他们的首要任务是保障电网安全，成本是次要考虑。而SolarPower Europe、WindEurope等协会，则代表着设备制造商和电站运营商的利益，他们对任何可能增加成本、降低发电效率的技术要求都持谨慎甚至反对态度。附录G中各方的“异议声明”（Deviating Positions）就是这场博弈的公开记录。TSO要求的是一个“绝对可靠”的物理系统，而产业界则在呼吁一个“经济可行”的市场机制。这份报告试图在这两者之间找到一个平衡点，但字里行间透露出的，依然是TSO对电网物理安全的绝对优先。对于实施者而言，这意味着技术上的任何模糊地带，都必须以最保守、最有利于电网安全的方式去解读。

第2章 GFM核心原理：从“跟班”到“领袖”的身份转变

要理解GFM，先要彻底抛弃对逆变器的旧有认知。传统的GFL逆变器本质上是一个受控电流源。它的核心是大脑是锁相环（PLL），像一个高度敏感的雷达，时刻侦测电网的电压相位，然后调整自己的电流输出，以匹配电网的节奏。它的生存哲学是 [ “适应” ]。电网频率升高，它就减少有功；电网电压跌落，它就注入无功。它永远在问：“老大（电网），我该怎么做？”

GFM逆变器则完全相反，它是一个受控电压源。它不问电网的相位，而是自己 [ “创造” ] 一个理想的内部电压——拥有稳定的幅值、频率和相位。然后通过一个等效的内部阻抗连接到电网。它的生存哲学是 [ “引领” ]。它不再被动响应，而是像一台小型同步发电机，主动去影响和稳定外部电网。当电网频率下降时，它内部的“电压相位”会自然超前于电网，从而自动地、瞬时地（纳秒级物理响应，而非毫秒级控制响应）发出有功功率，试图将电网“拉”回同步。

2.1.1 物理模型的根本差异

可以把GFL想象成一个拿着节拍器跟着乐队演奏的乐手。乐队的节奏就是电网频率，乐手（GFL）只能被动跟随。如果乐队指挥突然手抖，节奏乱了，这个乐手也会跟着乱掉。而GFM则像是乐队里的定音鼓手，他内心有一个绝对的节奏感。当乐队节奏开始跑偏时，他会用自己稳定而强力的鼓点，把整个乐队的节奏“带”回来。

这个“定音鼓”的物理模型，就是报告中反复强调的“戴维南等效电路”（Thevenin source）：一个理想电压源 U_inv 串联一个内部阻抗 Z_eff。而GFL的诺顿等效电路则是一个理想电流源并联一个高阻抗。这个看似简单的模型差异，决定了两者在电网扰动时截然不同的行为。

案例分析：微电网黑启动 在一个偏远的海岛微电网项目中，柴油发电机老化严重。业主希望用光伏和储能替代。如果采用GFL储能逆变器，它无法独立启动电网，因为它需要一个已存在的电网电压作为参考。就像没有乐队，乐手就不知道该以什么节奏演奏。而采用GFM储能逆变器，它可以直接建立起一个稳定的230V/50Hz电压，为整个海岛“创造”出一个电网，后续的光伏GFL逆变器才能并网工作。GFM在这里扮演了创世者的角色。

2.1.2 惯量与阻尼：GFM的灵魂

同步发电机的伟大之处在于它的转子拥有巨大的转动惯量。当负荷突增时，转子会因电磁转矩的阻力而减速，但这个减速过程是缓慢的，它在此过程中释放了存储的动能来弥补功率缺口。GFM通过控制算法模拟了这个过程，即 [ “合成惯量” ]（Synthetic Inertia）。它通过监测频率变化率（Rate of Change of Frequency, RoCoF），来决定需要额外注入或吸收多少有功功率。

法医式分析：同步机与GFM的响应对比 假设一个100MW的负荷突然接入电网，频率开始下跌。

• 同步发电机
  ：转子立刻感受到电磁制动，转速下降。调速器在数百毫秒后才开始开大阀门增加机械功率。在这数百毫M秒内，是转子自身的动能 E = 0.5 * J * ω^2 在支撑电网。
• GFL逆变器
  ：PLL检测到频率下降，控制器计算后，在几十到上百毫秒后开始增加功率输出。它缺少了最初那段纯物理的、瞬时的动能释放过程。
• GFM逆变器
  ：它内部的控制环路（例如虚拟同步机VSM算法）模拟了同步机的摇摆方程。频率一开始下跌，它的内部电压相角就几乎瞬时地超前电网，功率立刻流出。这个响应速度远快于GFL的控制响应，模拟了同步机的惯性支撑。

一个常见的误解：很多人认为GFM只是“更快”的GFL。这是根本性的错误。GFL的响应是基于 [ “测量-计算-执行” ] 的控制逻辑，而GFM的初始响应是基于 [ “电压差驱动” ] 的物理逻辑。前者有时滞和控制不稳定的风险，后者则是自然而然的物理行为。这正是TSO们真正看重的地方。

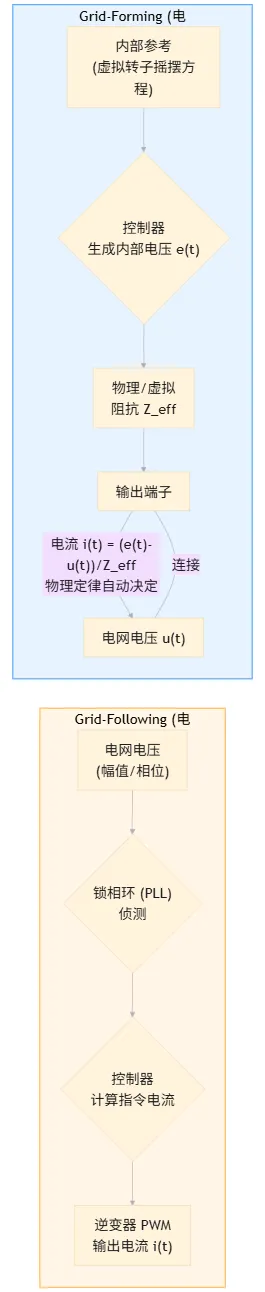

这张图清晰地揭示了两者控制哲学的根本不同。GFL是“输入驱动”，而GFM是“状态驱动”。在GFM模型中，输出电流是内部状态（虚拟电压）和外部状态（电网电压）相互作用的自然结果，而不是一个被精确计算出的指令。这种行为模式，更接近真实的物理世界，也因此更加可靠。

第3章 技术解构(一)：电压源行为与“有效阻抗”的博弈

报告的第2.3.1节是GFM技术的核心，也是所有争议的起点。它定义了GFM单元在电网扰动时必须表现出的“电压源行为”。别被这些学术名词吓到，它的本质要求很简单：在电网电压发生阶跃（无论是相位还是幅值）的瞬间，GFM单元的 [ 内部“电源开关”不能跳闸，内部电压源本身不能晃动 ]，并且要像一个真实的电源一样，通过其固有的“内阻”对外输出电流。这里的关键词是“有效阻抗”（Effective Impedance, Z_eff）。

3.1 有效阻抗 Z_eff：物理与虚拟的叠加态

Z_eff 不是一个可以从元器件手册上查到的参数。它是一个复合体： Z_eff = Z_physical + Z_control

• Z_physical
  ：这是硬件决定的，实实在在的阻抗，主要包括升压变压器的漏感和逆变器输出滤波器的阻抗。这部分是固定的、可测量的。
• Z_control
  ：这部分是纯粹由控制算法创造出来的 [ “虚拟阻抗” ]。通过在控制环路中引入特定的反馈和前馈环节，工程师可以让逆变器对外呈现出任意期望的阻抗特性（在一定范围内）。

TSO对Z_eff的要求，实际上是在限制这个虚拟阻抗的发挥空间。报告中的表2和表3给出了不同电压等级下Z_eff的最大值（例如，中压PGU终端为0.35 pu）。这个限制的背后逻辑是：

1. 保证足够的短路电流贡献
   ：阻抗越小，在电网电压跌落时能提供的电流就越大，这对继电保护的正确动作和电压支撑至关重要。TSO不希望一个电源在电网最需要它的时候“掉链子”。
2. 防止过高的敏感度
   ：阻抗过小，意味着逆变器对电网的微小波动会做出巨大的功率响应（P ≈ (U1*U2/X) * sin(δ)）。在一个已经很强的电网里，这可能导致功率振荡和不稳定。

一个失败的案例：某早期GFM储能项目，为了追求极快的响应速度，将虚拟阻抗设置得非常低。结果在一次临近线路合闸操作时，电网侧产生的微小相位扰动（小于1度）导致储能系统瞬间输出了远超额定功率的有功，引发了自身过流保护，反而加剧了电网的波动。这就是没有正确理解Z_eff双面性的后果。TSO设置上限，就是为了避免这种“好心办坏事”的情况。

3.2 相位阶跃响应：GFM的“试金石”

如何验证一个单元是否具备合格的电压源行为？最直接的测试就是施加一个电压相位阶跃（Voltage Phase Angle Step）。想象一下，在电网正常运行时，突然将并网点的电压相位“掰”过一个角度（例如5度）。

• GFL逆变器
  ：它的PLL会首先探测到这个相位变化，然后控制器开始计算，几十毫秒后才开始调整电流输出。它的响应是“延迟”且“受控”的。
• GFM逆变器
  ：由于其内部电压相位保持不变，外部相位的突然变化会立即在Z_eff两端产生一个巨大的电压差。根据物理定律 I = ΔV / Z_eff，一个瞬时的、与相位差正弦成正比的有功电流会立刻涌出。这个响应是“瞬时”且“自然”的。

报告要求，在相位阶跃后的10毫秒内，瞬时有功电流的变化峰值至少要达到理论计算值（公式4）的50%。这个“50%”和“10毫秒”就是对“瞬时”和“自然”的量化考核。

** insider tip**：审计师在审查仿真报告时，会特别关注这个初始电流响应的斜率。一个陡峭的、几乎没有延迟的上升沿是合格GFM的标志。如果看到一个圆滑的、有明显延迟的响应曲线，通常意味着控制环路里有不必要的低通滤波，或者根本就是用GFL逻辑在“伪装”GFM。

案例分析：风电场的低电压穿越（LVRT） 在一次电网故障中，某风电场附近发生单相接地，导致并网点电压跌落并产生显著的相位跳变。

• 场内老旧的GFL风机
  ：其PLL在剧烈的相位跳变下发生锁相失败，控制器为求自保，迅速将有功功率降为零，等待电网恢复。它们从电源变成了累赘。
• 场内改造后的GFM风机
  ：面对同样的相位跳变，它们瞬间注入了大量的有功电流（因为内部电压相位超前了故障后的电网相位），有力地支撑了故障点的电压，并为系统提供了同步力矩，加速了电网的恢复。

这就是TSO愿意为GFM付出额外成本的根本原因。在极端事件中，GFM是稳定电网的“定海神针”，而GFL则可能成为“压垮骆驼的最后一根稻草”。

3.3 负序阻抗要求：应对不平衡的“加分项”

报告还要求，负序有效阻抗（Z_eff,neg）应与正序有效阻抗相似。这是一个经常被忽略但极为重要的细节。电网故障，尤其是单相或两相故障，会产生大量的负序电压。

• 传统同步电机
  ：其负序阻抗通常远小于正序暂态阻抗，因此会自然地流出很大的负序电流，帮助“中和”电网的不平衡。
• GFL逆变器
  ：传统的GFL控制只关心正序分量，对负序电压要么视而不见，要么简单地抑制负序电流输出以避免自身过流。
• GFM逆变器
  ：要求其提供与正序相似的低负序阻抗，意味着它必须主动响应负序电压，注入负序电流。这不仅能改善故障期间的电压质量，还能为保护装置提供更清晰的故障特征。

一个实际的挑战：对于风电中常用的双馈异步发电机（DFIG），其负序响应能力天生受限。要满足这一要求，可能需要重新设计其转子侧变流器的控制策略，甚至增加额外的硬件成本。这再次体现了GFM标准对现有技术路线的深刻挑战。

下表总结了电压源行为的核心考核点及其背后的工程逻辑。

理解这张表，就理解了TSO对GFM单元的全部期望。他们要的不是一台逆变器，而是一个行为上无限接近理想同步发电机的“电子黑盒”。

第4章 技术解构(二)：合成惯量——用代码模拟百万吨飞轮

如果说电压源行为是GFM的“骨架”，那么合成惯量（Synthetic Inertia）就是其“肌肉”。报告第2.3.2节详细阐述了这一要求，其核心目标是让逆变器在电网频率变化时，能够模拟传统同步发电机转子的惯性响应，从而减缓频率变化速率（RoCoF），为其他慢速调频资源争取宝贵的时间。

4.1 机械启动时间 T_M,PPM：惯量的量化语言

工程师们如何描述一台发电机的惯量大小？他们不用质量或转动惯量这些物理单位，而是用一个更工程化的参数：“惯性时间常数H”或“机械启动时间 T_M”（T_M = 2H）。T_M的物理意义是：发电机以额定功率输出，将其转子从静止加速到额定转速所需的时间（秒）。T_M越大，意味着机组的“惯性”越大。

ENTSO-E直接借用了这个概念来量化GFM的惯量贡献。公式(7) ΔP = T_M,PPM * (df/dt) / f_rated * P_rated 是本章的灵魂。它建立了一个直接的数学关系：

• 输入
  ：电网的频率变化率 df/dt (RoCoF)。
• 输出
  ：GFM单元需要额外提供的有功功率 ΔP。
• 比例系数
  ：TSO指定的机械启动时间 T_M,PPM。

一个直观的例子：假设某区域电网要求的 T_M,PPM 为5秒。当电网发生严重故障，RoCoF达到-2 Hz/s时，一台100 MW的GFM光伏电站需要瞬间额外输出多少功率？ ΔP = 5s * (2 Hz/s) / 50Hz * 100 MW = 20 MW。 这意味着，这台光伏电站必须在其当前发电量的基础上，立即增发20 MW的功率。

法医式分析：这对PPM（电力园区模块）意味着什么？

1. 功率预留
   ：为了提供这20 MW的“上调”功率，电站平时就不能全功率运行。它必须预留至少20%的功率裕度（Headroom）。对于光伏和风电，这意味着 [ 主动弃光/弃风 ]。这是对运营商收入的直接打击。
2. 能量来源
   ：这20 MW的功率从哪里来？
• 光伏/风电
  ：可以利用逆变器的直流母线电容和桨叶/转子的部分动能，但这只能维持几十到几百毫秒。
• 储能
  ：电池可以毫不费力地提供这20 MW，并持续数秒甚至数分钟。

这就是为什么GFM和储能（特别是BESS）是天作之合。没有储能，光伏和风电提供的合成惯量在时间和幅度上都将严重受限。报告中明确指出，对于B/C/D类型的PPM，在低频事件下必须提供惯量支撑，这几乎是为储能系统量身定做的条款。

4.2 能量缓冲（Energy Buffer）：惯量响应的持续性

提供瞬时功率ΔP只是第一步，更严峻的考验是持续性。惯量响应不是一次性的脉冲，而是一个持续的过程，直到频率稳定下来。公式(9) E = T_M,PPM * 0.05 * P_rated 计算了在一次典型的频率事件中（频率从50Hz掉到47.5Hz，变化2.5Hz，即0.05 pu），GFM单元需要提供的总能量。

继续上面的例子，T_M,PPM=5s的100 MW电站需要提供多少能量？ E = 5s * 0.05 * 100 MW = 25 MWs（兆瓦秒）。 25 MWs 相当于 6.94 kWh。这个能量值看似不大，但必须在短短几秒内高倍率放出。这对电池的C-rate（充放电倍率）提出了要求。

案例研究：英国惯量市场的诞生 英国国家电网（National Grid ESO）是全球最早意识到惯量缺失问题的TSO之一。他们发现，随着火电和核电的退役，电网的RoCoF在扰动后变得越来越陡峭，甚至可能超出继电保护的耐受极限。为此，他们开创性地推出了惯量辅助服务市场。通过招标，他们向能够提供快速频率响应和惯量支撑的资源（主要是储能和同步调相机）购买服务。一个位于利物浦附近的Pillswood BESS项目，容量为98MW/196MWh，就成功中标了此类服务。它能够在不到一秒的时间内响应频率变化，为电网提供关键的合成惯量。这个案例表明，虽然GFM带来了成本，但也催生了新的商业模式。SolarPower Europe和WindEurope在报告附录中主张的，正是这种基于市场的激励机制，而非强制性的技术摊派。

4.3 阻尼特性：防止“用力过猛”

提供了惯量，解决了频率下跌过快的问题，但新的问题随之而来：功率振荡。GFM单元在响应频率变化时注入的功率，会与系统中其他发电机相互作用，可能引发低频振荡（通常在0.1-2 Hz）。这种振荡就像秋千，如果不加以抑制，会越荡越高，最终导致系统失步。

因此，报告要求GFM单元必须具备足够的阻尼（Damping）。在控制上，这通常通过引入与频率偏差（Δf）成正比的功率调整项来实现，这类似于传统同步发电机的下垂控制（Droop Control）。报告建议的阻尼比 ξ 至少为5%。

一个失败的仿真案例：某项目在进行GFM功能仿真时，只关注了惯量响应（df/dt项），而忽略了阻尼项（Δf项）。在模拟一次500MW的发电机脱网事件时，其GFM储能系统确实快速地发出了有功功率，成功遏制了频率的初始下跌。但随后，由于缺乏阻尼，储能系统的功率输出在电网频率恢复过程中发生了剧烈振荡，反而导致了二次频率扰动。这个案例说明，[ 惯量和阻尼是不可分割的孪生兄弟 ]。没有阻尼的惯量是危险的。

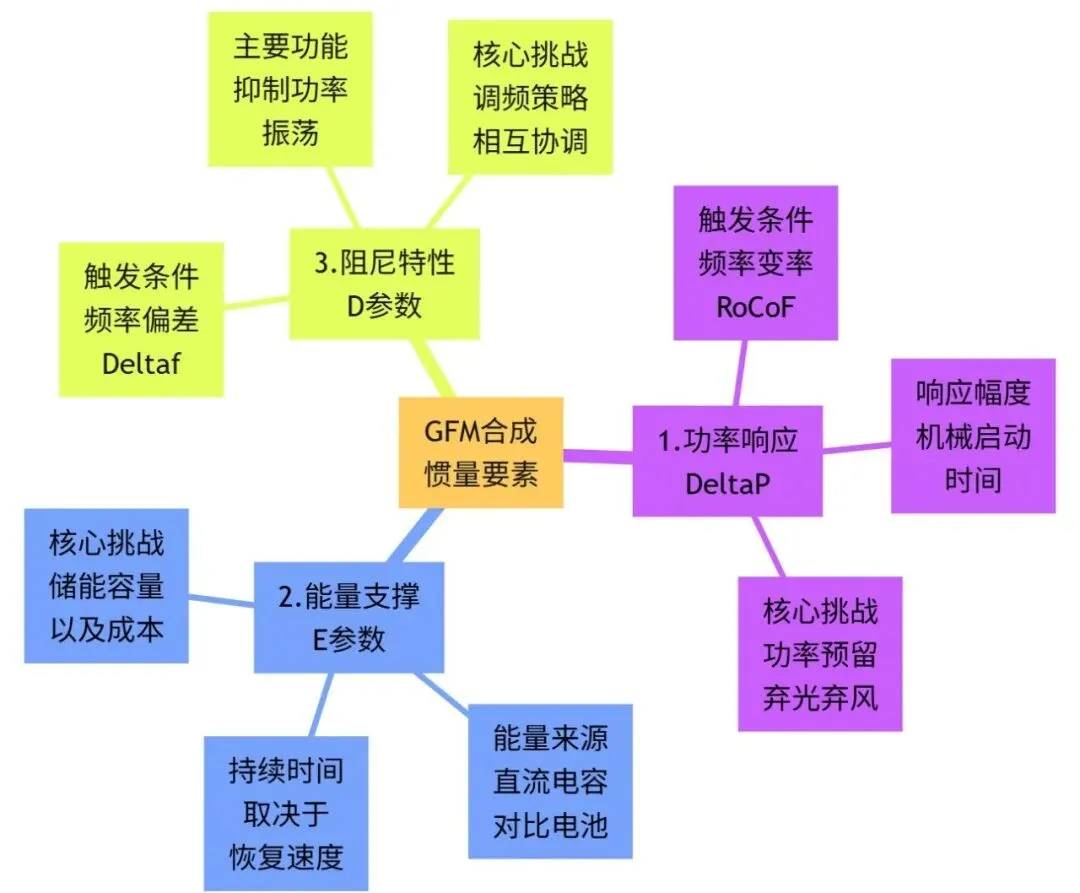

这个思维导图总结了合成惯量的三个关键维度。一个合格的GFM系统，必须在这三个方面都表现出色。仅仅实现其中之一，不仅无法对电网做出有效贡献，甚至可能带来新的风险。

第5章 “杀手条款”：电流限值下的“伪装艺术”

欢迎来到GFM技术实现中最棘手、最违反直觉、也最具争议的领域——电流限制。报告第2.3.3节以及附录C中的大量图表演示，都围绕着这个核心矛盾：一个理想的电压源在遭遇短路时，会输出无穷大的电流；而一个基于电力电子的逆变器，其电流能力有着严格的物理上限（通常是额定电流的1.1-1.5倍）。一旦越线，昂贵的IGBT就会瞬间烧毁。

那么，当GFM逆变器被要求像电压源一样行事，却又遭遇了会使其超出物理极限的电网故障时，它该怎么办？这就是本章要探讨的“伪装艺术”。

5.1 传统限流方式的终结

在GFL的世界里，电流限制的逻辑很清晰，通常采用“优先级”策略：

• 无功优先
  ：在电压跌落期间，优先保证提供无功电流（以支撑电压），有功电流则被相应削减，甚至降为零。这是绝大多数GFL逆变器在LVRT期间的标准行为。
• 有功优先
  ：在某些特定场景下，可能会优先保证有功功率的传输。

这种做法的问题在于，它破坏了电压源的自然行为。当一个同步发电机遭遇短路时，其输出的短路电流中，有功和无功分量的比例是由故障点到发电机之间的线路阻抗以及故障类型决定的，而不是由发电机“主观”决定的。GFL的优先级策略，是一种简单粗暴的“二选一”，它在保护自身的同时，也向电网发出了一个高度非线性的、不自然的信号。

一个灾难性的连锁反应：2020年，北美某大型光伏电站附近发生故障。电站内的GFL逆变器按照预设的“无功优先”逻辑，瞬间将有功功率全部切除。这个巨大的有功功率缺口，作为一个新的、更严重的扰动，传递给了电网中的其他同步发电机，导致它们因过载而跳闸，最终引发了一场波及数百兆瓦负荷的区域性停电。逆变器“自保”的行为，成了系统崩溃的推手。

ENTSO-E显然吸取了这类教训。报告中明确指出，对于GFM，[ 不允许采用有功或无功优先的策略 ]。

5.2 比例缩放：一种全新的限流哲学

GFM的限流方案，如报告图6所示，是一种“等比例矢量缩放”（Proportionally Scaled-down Vector Sum）。这个拗口名词的背后逻辑其实很优雅：

1. 计算理想电流
   ：首先，控制器根据内部电压源 U_inv 和实际测量到的外部电网电压 U_PGU，以及有效阻抗 Z_eff，计算出一个“理想的、无限制的”电流矢量 I_unlim。这个矢量包含了自然的有功和无功分量。
2. 判断是否越限
   ：比较 I_unlim 的模值是否超过了逆变器的最大电流 I_max。
3. 等比例缩放
   ：如果越限，就计算一个缩放因子 k = I_max / |I_unlim| (k < 1)。然后，将理想电流矢量的两个分量（有功和无功）同时乘以这个因子 k，得到最终的限幅后电流 I_lim。

i_p,lim = k * i_p,unlimi_q,lim = k * i_q,unlim

这种做法的精妙之处在于，[ 它只改变了电流矢量的“长度”，而保持了其“角度”不变 ]。这意味着，限流后的电流与电网所期望的“自然”电流，在相位上是完全一致的。逆变器虽然在“力量”上打了折扣，但在“行为模式”上，依然在尽力模仿一个真正的电压源。它向电网传递的信号是线性的、可预测的。

insider tip：这是一种极其困难的控制。在实际的数字控制器中，实现这种快速、精确的矢量缩放，同时要保证在各种动态过程中（如电压恢复）的平滑切入和退出，是对算法鲁棒性的巨大考验。很多制造商在实验室里可以实现，但在现场复杂的电磁环境下，很容易出现控制振荡或保护误动。

5.3 实现方式的推测：动态调整 Z_eff

报告虽然没有规定具体的实现方法，但暗示了一种可能的路径：通过动态调整虚拟阻抗 Z_control 来实现电流限制。

• 正常运行时
  ：Z_control 维持一个较低的值，以保证Z_eff满足要求，提供良好的电压支撑和惯量响应。
• 电流越限时
  ：控制算法迅速、非线性地增大 Z_control 的值，从而抬高总的 Z_eff。根据 I = ΔV / Z_eff，Z_eff 增大，电流 I 自然就减小了。

报告中的图8就展示了这种行为：随着端电压 u_PGU 的降低（故障加深），为了维持电流不超过限制，等效的 X_eff 被控制器动态地增大了。这就像一个聪明的阀门，在压力过高时自动关小，以保护管道不爆裂。

案例分析：储能系统在孤岛模式下的短路保护 一个为大型数据中心供电的GFM储能系统，其一个关键能力是在市电中断后，独立带起整个数据中心的负载，并提供故障清除能力。在一次内部空调线路短路测试中：

• 传统UPS（GFL模式）
  ：检测到短路后，通常会立即切换到旁路，将故障直接丢给市电或柴油机处理，自身退出服务。
• GFM储能系统
  ：它没有退出，而是执行了比例缩放限流。它输出一个约为额定电流1.2倍的、可维持数秒的短路电流。这个电流虽然不大，但足以让下游的断路器正确识别并跳闸，从而隔离故障线路。同时，非故障线路的电压保持稳定，数据中心的核心负载丝毫未受影响。GFM系统在这里扮演了“电网”和“保护”的双重角色。

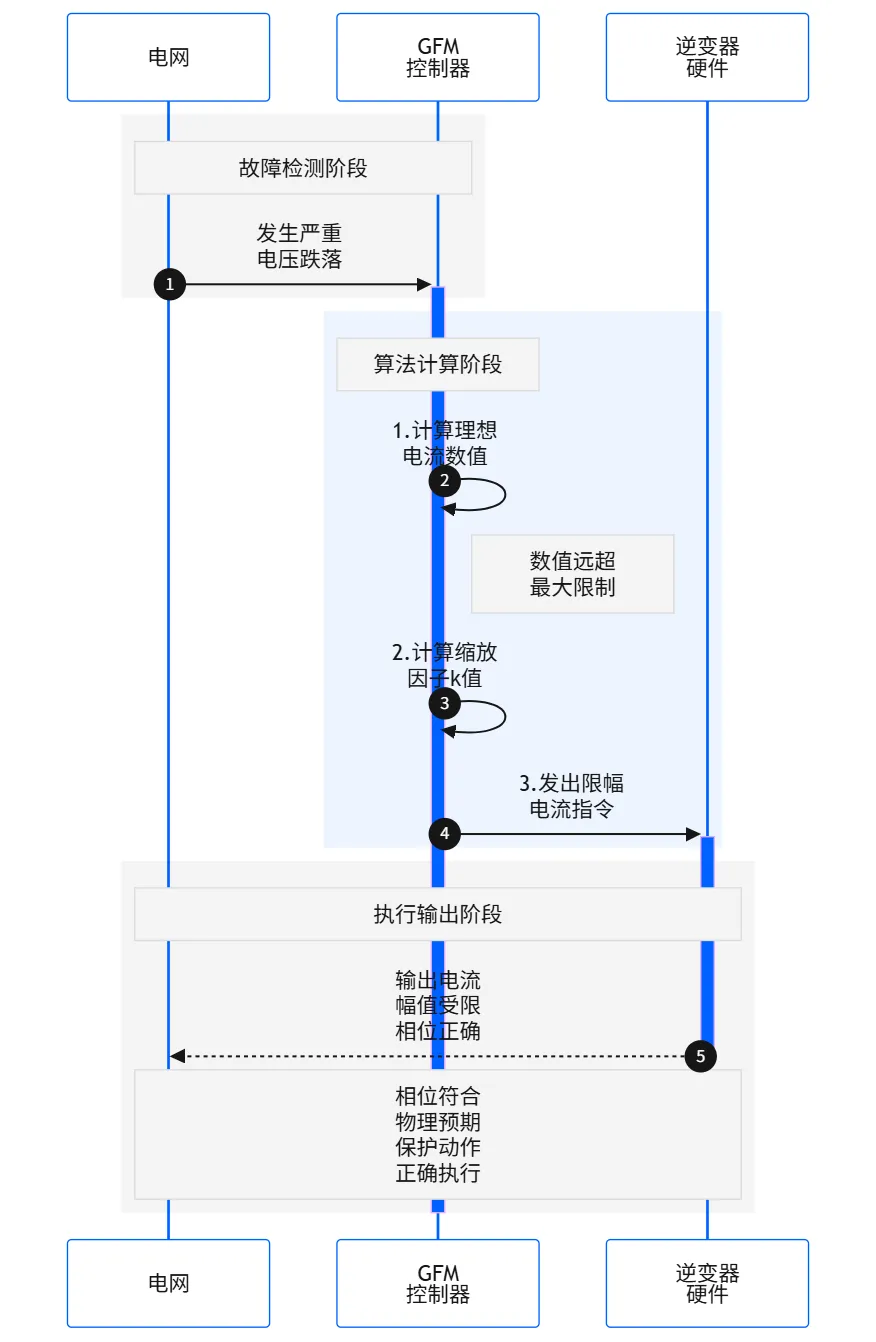

这个序列图展示了GFM在面对致命故障时的内部决策流程。它不再是简单的“逃跑”（切除有功）或“蛮干”（无功优先），而是一种充满智慧的“战略性撤退”，在保全自身的同时，最大限度地履行了对电网的义务。掌握这种“伪装艺术”的能力，将成为未来高端逆变器制造商的核心竞争力。

第6章 产业链重构：GFM冲击波下的角色与阵痛

GFM不仅仅是一次技术升级，它是一场深入到电力行业毛细血管的系统性变革。从产品定义、研发设计，到供应链选择、生产测试，再到项目集成和运维，每一个环节都将被重新审视和定义。认为GFM只是“软件工程师多写几行代码”的看法，是极其危险和天真的。

6.1 新增要求对全行业利益相关方的影响

GFM标准的实施，将像一颗投入平静湖面的石子，激起一圈圈影响深远的涟漪。每个角色都将感受到这股冲击波带来的压力与机遇。

6.2 研发与设计的范式转移

对于逆变器硬件工程师和软件工程师来说，工作方式将发生根本性改变。

• 硬件层面：
• 过载能力
  ：为了应对GFM的瞬时功率冲击，逆变器的IGBT、直流电容等关键器件可能需要更高的安全裕量。不再是仅仅满足额定工况，而是要考虑短时（秒级）20-30%的过载能力。这直接导致 [ BOM成本上升 ]。
• 传感器精度
  ：GFM控制对电压、电流的测量精度和速度要求更高。任何微小的测量延迟或噪声，都可能在微分环节（如计算RoCoF）被放大，导致控制失稳。
• 软件层面：
• 告别PLL
  ：核心控制算法将从依赖PLL的电流环，转向基于虚拟同步机（VSM）或下垂控制的电压环。这对算法工程师的知识结构提出了全新要求，需要他们深入理解电力系统动态学，而不仅仅是电力电子。
• 状态机复杂度
  ：逆变器需要在正常GFM运行、限流GFM运行、故障穿越、黑启动等多种模式间无缝切换。这个状态机的设计和验证工作量将是GFL的数倍。

案例：某逆变器制造商的失败尝试 一家在GFL市场颇有建树的逆变器制造商，试图快速进入GFM领域。他们简单地在原有GFL代码上增加了一个模拟惯量响应的“补丁”。在初始的稳态测试中表现尚可，但在一次包含电压和频率复合扰动的动态测试中，这个“补丁”与底层的PLL和电流环发生冲突，导致了剧烈的功率振荡。最终，他们不得不推倒重来，从底层架构开始重新设计。这个案例说明，GFM不是“改装”，而是“重造”。

6.3 供应链的“紧箍咒”

GFM对上游供应链也施加了新的压力。

• DSP/FPGA供应商
  ：更复杂的GFM算法需要更强的计算能力。逆变器OEM可能会从传统的DSP转向性能更强的DSP+FPGA架构，这对芯片供应商既是机遇也是挑战。
• 电容/电感供应商
  ：为了实现更低的物理阻抗和更好的滤波效果，对直流母线电容的容量、ESR（等效串联电阻）以及交流侧滤波电感的设计都提出了更苛刻的要求。
• 电池芯供应商
  ：对于储能型GFM，市场将明显偏好高功率、长循环寿命的电芯，而非仅仅追求高能量密度的电芯。LFP（磷酸铁锂）电池因其高安全性、长寿命和良好的倍率性能，可能在GFM应用中比NCM（三元锂）更具优势。

这场由一份技术报告引发的变革，将沿着产业链自上而下地传导，最终将重塑整个新能源电力行业的生态。无法适应这场变革的企业，无论规模大小，都将被无情地淘汰。

第7章 标准背后的暗战：利益相关方的分歧与妥协

若将这份报告仅仅视为一份纯粹的技术文件，那就错失了其最精彩的部分。附录G——“利益相关方的异议声明”（Stakeholders' deviating positions），是解读这份标准背后经济和政治博弈的“ Rosetta Stone”。它清晰地展示了在电网安全的统一目标下，不同角色之间存在的深刻利益冲突。

7.1 CENELEC：秩序的维护者

欧洲电工标准化委员会（CENELEC）的立场非常明确：他们支持GFM的技术方向，但对ENTSO-E报告中缺乏足够的技术细节和明确的合规路径表示担忧。他们认为，[ 过于宽泛的原则性要求，将导致各国在具体实施中出现严重分歧 ]，最终破坏欧洲统一的电力设备市场。

• 核心诉求
  ：尽快将GFM的要求转化为详细、可执行的欧洲标准（EN标准）。他们希望未来的并网导则不仅仅是“考虑”标准，而是“强制应用”标准，任何偏离都需要向监管机构提供技术上不可避免的理由。
• 背后逻辑
  ：CENELEC代表的是整个欧洲的工业界，他们最恐惧的就是“市场碎片化”。如果德国、法国、西班牙对GFM的具体参数、测试方法要求各不相同，那么设备制造商就必须为每个市场开发和认证不同的产品，这将带来巨大的成本和混乱。他们追求的是 [ “一次设计，通行欧洲” ]。

一个历史教训：2016年版的NC RfG（并网要求导则）就曾因为各国在实施层面的巨大差异而备受诟病。例如，德国的VDE-AR-N 4110/4120对动态电压支撑的要求就比其他国家更为细致和严苛，导致许多制造商需要提供“德国版”的逆变器。CENELEC不希望在GFM这个更复杂的问题上重蹈覆覆。

7.2 SolarPower Europe & WindEurope：成本的抗议者

光伏和风电行业的代表，是这份报告最主要的“抗议者”。他们的立场可以概括为：承认GFM的价值，但坚决反对将其作为一项强制性的、无偿的并网义务。

• 核心诉 ઉ
  ：GFM和惯量服务应该通过透明、有竞争力的辅助服务市场来采购，而不是作为一项技术“税”，强加给所有新能源电站。他们认为，强制要求预留功率和加装储能，是对可再生能源发电企业不公平的成本摊派。
• 技术层面的异议：
• 性能与成本的平衡
  ：他们认为报告中对电流限制下的动态响应要求过于严苛（“公差带太窄”），这会极大地增加控制算法的复杂度和成本。
• 技术中立
  ：他们强调，合规性评估应基于“性能表现”，而不是规定具体的控制架构。这实际上是在为制造商保留技术路线的选择自由。
• 反对功率过冲（APO）限制
  ：他们指出，某些国家（如意大利Terna）对有功功率过冲的严格限制，可能会与GFM的自然惯量响应相冲突。GFM的本质就是在频率变化时快速响应，这必然会带来一定程度的功率过冲。

案例分析：德国的惯量市场探索 德国的FNN（德国电网技术论坛）发布了关于“电网构网特性”的指引，其中就探讨了建立惯量市场的可能性。他们正在研究如何对GFM提供的“瞬时备用”（Momentanreserve）进行定价和补偿。这正是光伏和风电行业所期望的路径——将GFM从一项“负担”转变为一项“服务”，明码标价，由整个电网的用户来承担成本，而不是仅仅由发电侧来消化。

7.3 Energy Storage Europe：机遇的拥抱者

储能行业的态度则要积极得多。他们将这份报告视为一次巨大的历史机遇。

• 核心诉求
  ：报告应更明确地区分不同储能技术（特别是BESS）在提供GFM服务时的独特优势，并确保它们在未来的市场中得到公平对待。
• 背后逻辑
  ：BESS几乎是为GFM量身定做的技术。它不像光伏和风电那样受制于自然资源的波动性，可以双向、高倍率地吞吐功率，完美地满足了合成惯量对功率预留和能量缓冲的要求。GFM将储能从一个简单的“能量时移”工具，提升为保障电网安全的“核心支柱”。
• 微妙的提醒
  ：他们也提到，报告对BESS的持续时间、循环寿命等关键约束考虑不足。这意味着他们希望未来的规则能够认识到，提供GFM服务会加速电池的老化，这部分成本也应该在服务定价中得到体现。

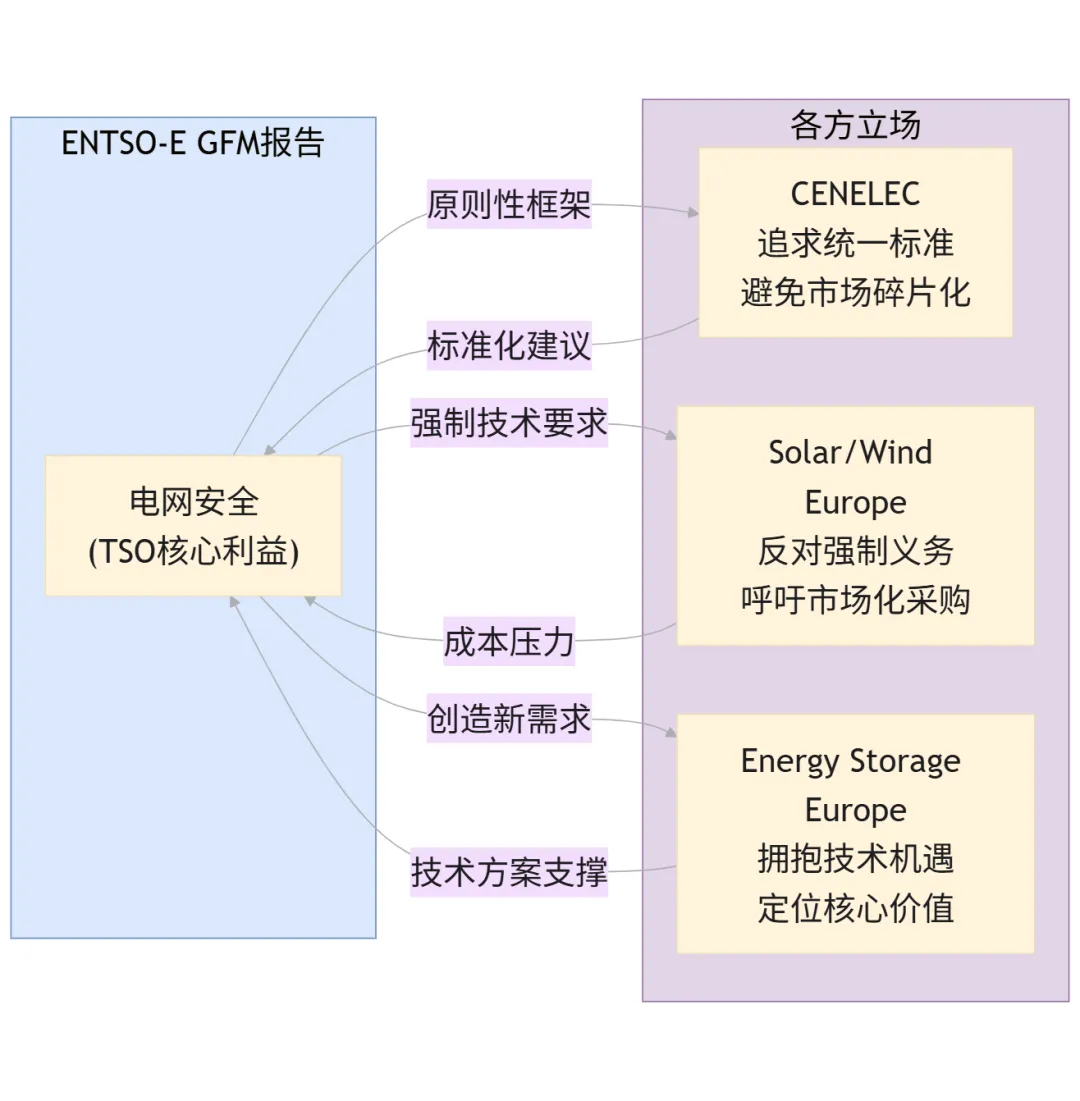

这张图揭示了各方围绕GFM报告的复杂互动关系。TSO从电网安全的角度出发，试图施加一个自上而下的技术框架。而其他各方则从各自的利益出发，试图影响、修正甚至重塑这个框架。最终出台的法规，将是这些力量相互博弈和妥协的产物。对于从业者来说，理解这场“暗战”的动态，比仅仅读懂技术条款本身更为重要，因为它预示了未来的市场方向和商业机会。

第8章 合格评定：从实验室到现场的“死亡谷”

标准制定完成只是第一步，如何验证产品是否符合标准，才是决定标准成败的关键。报告的第3章“合规性评估”（Evaluation of compliance）勾勒出了GFM的验证路径。这条路远比传统的GFL测试要崎岖得多，充满了技术陷阱和高昂的成本，堪称是从设计到部署的“死亡谷”。

8.1 测试地点的分裂：PGU vs. PoC

GFM的合规评估存在一个根本性的分裂：

• 电压源行为的评估
  ：发生在单个发电单元（PGU）的端子上。因为电压源特性是每个逆变器/变流器必须独立具备的内在能力。
• 合成惯量贡献的评估
  ：发生在整个电力园区模块（PPM）的并网点（PoC）上。因为惯量可以在PPM内部由部分单元（如BESS）集中提供。

这种分裂给合规工作带来了巨大的复杂性。PPM的业主需要确保两件事：，他采购的每一台逆-变器都通过了PGU级别的电压源行为测试（通常由OEM提供设备证书）；第二，他需要通过系统级的仿真来证明，这些PGU组合起来，再加上可能存在的集中式BESS，能够在PoC点上满足总的合成惯量要求。

一个常见的陷阱：某个PPM项目，业主采购了通过GFM认证的逆变器，但在系统仿真中却发现PoC点的惯量响应不达标。经过调查，原因是PPM内部的集电线路和变压器阻抗较大，削弱了单个PGU的响应效果，并且不同PGU之间的控制存在微小的相互干扰。这个案例说明，[ 单元合规 ≠ 系统合规 ]。系统集成商必须进行精细的PPM级动态建模和仿真，而不能简单地将单元证书进行累加。

8.2 测试手段的升级：从“型式试验”到“硬件在环”

传统的逆变器测试，很多可以在标准的测试台上完成。但GFM的核心性能，如相位阶跃响应和动态阻抗特性，很难用传统的“电阻箱+电抗器”来模拟。报告中提到了几种先进的测试手段：

1. 电网模拟器（Grid Emulator）
   ：这是一种大功率的电力电子设备，可以精确地模拟出任意的电网电压波形，包括快速的相位阶跃、频率斜坡和各种谐波。这是进行PGU级别GFM测试最理想的工具，但其投资巨大，动辄数百万美元。
2. 硬件在环（Hardware-in-the-Loop, HIL）测试
   ：
• 控制器硬件在环（C-HIL）
  ：将被测的逆变器控制器（一个真实的硬件盒子）连接到一个实时仿真器上。仿真器实时模拟出逆变器主电路和外部电网，控制器以为自己正工作在真实环境中。这种方法成本较低，可以进行大量的算法验证和故障注入测试。
• 功率硬件在环（P-HIL）
  ：更进一步，将真实的逆变器主电路（功率部分）也接入测试。电网模拟器模拟电网，一个电子负载模拟本地负载，而被测逆变器则真实地输出功率。这是目前最逼真的测试环境，能够最全面地评估GFM性能。

案例分析：某风机变流器的C-HIL测试 一家风机制造商在开发其GFM变流器时，建立了一个C-HIL平台。通过这个平台，他们在短短几周内测试了数百种不同的电网故障组合，包括三相短路、单相接地、远端故障、近端故障等。测试发现，在某些特定的弱电网条件下，其电流限值控制逻辑会与锁角环（用于估算内部电机角度）发生耦合，导致稳定性问题。通过在C-HIL上快速迭代，他们在硬件样机制造出来之前就修复了这个深层次的算法缺陷，节省了数月的时间和巨大的返工成本。

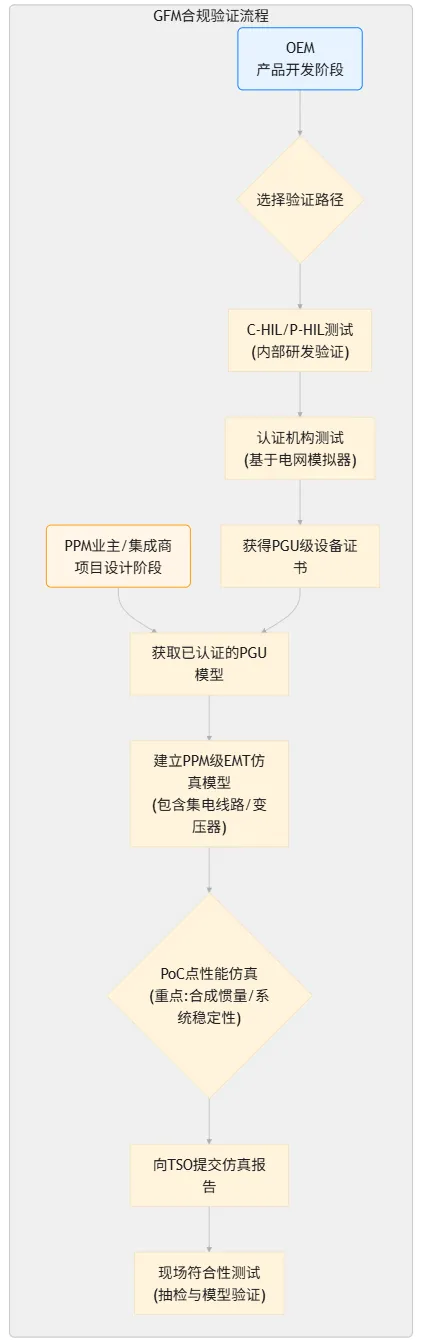

这个流程图清晰地展示了从OEM到项目现场的两阶段、双循环验证过程。这是一个高度依赖模型和仿真的过程。

8.3 模型准确性：新的“阿喀琉斯之踵”

既然合规如此依赖仿真，那么仿真模型的准确性就成了整个体系的基石。TSO现在不仅仅是审查测试报告，更要审查制造商提交的EMT模型（如PSCAD或MATLAB/Simulink格式）。

一个审计师的视角：当我拿到一个OEM的模型时，我不会只看它在标准工况下的表现。我会专门测试它在一些边缘和极端条件下的行为：

• 控制参数边界
  ：如果我把虚拟阻抗或惯量常数设置为允许范围的最小值或最大值，模型是否还能保持稳定？
• 硬件非线性
  ：模型是否考虑了IGBT的开关死区、变压器的饱和效应？这些在真实世界中存在的非线性，往往是导致仿真与实测结果偏差巨大的元凶。
• 保护逻辑
  ：模型中的保护逻辑（如过压、过流、过温）是否与真实产品的固件完全一致？很多时候，为了让仿真跑出“漂亮”的结果，模型中的保护逻辑被人为地“屏蔽”了。

案例：模型验证失败 某PPM项目向TSO提交了仿真报告，显示其在所有工况下都表现完美。但TSO的工程师在用自己的平台对OEM提供的模型进行独立验证时，发现在一个特定的高RoCoF和低电压复合场景下，模型会崩溃。经过追查，发现OEM在模型中使用的DSP计算延迟参数（一个通常只有几十微秒的参数）比其实际硬件的要小得多。就是这个微小的差异，导致了仿真结果的巨大偏差。最终，该项目被迫重新进行仿真，并更换了部分不满足要求的单元模型，项目延期了三个月。

这个案例的教训是深刻的：在GFM时代，[ 模型即产品 ]。一个不准确、不诚实的模型，所带来的风险和损失，丝毫不亚于一个有硬件缺陷的产品。

第9章 经济账本：合规的代价与“看不见的成本”

当技术讨论尘埃落定，最终所有的问题都会回到一个最根本的问题上：成本。实现GFM能力需要付出多大的代价？这个问题不能简单地通过比较逆变器的价格来回答。GFM的成本是系统性的，贯穿于项目的整个生命周期，其中很多是“看不见的成本”。

9.1 CAPEX：看得见的硬件溢价

首先是初始投资（CAPEX）的增加，这部分成本相对直接。

一个简单的估算：对于一个100 MW的光伏项目，假设其初始投资为5000万美元。为了满足一个中等水平的GFM要求（例如T_M=2s），可能需要额外配置一个20MW/10MWh的BESS，这笔投资可能就高达800-1000万美元。再加上其他环节的成本增加，[ 整个项目的CAPEX可能会上涨20%以上 ]。这是一个足以让许多项目在财务上不可行的数字。

9.2 OPEX：看不见的运营损失

比CAPEX更隐蔽，但同样致命的是运营成本（OPEX）的增加和收入的损失。

1. 发电量损失（机会成本）
   ：这是最大的“看不见的成本”。为了提供合成惯量的“上调”能力，光伏和风电站必须长期工作在降额状态（curtailment），预留一部分功率裕度。假设需要预留10%的裕度，这意味着电站每年有10%的潜在发电收入被牺牲掉了。对于一个年发电收入1000万美元的电站，这就是每年100万美元的直接损失。
2. 储能循环寿命损耗
   ：用于提供GFM服务的BESS，会进行频繁的、高倍率的浅充浅放。这种工作模式对电池循环寿命的消耗，远大于每天一次的能量时移应用。电池的更换周期可能会从预期的10-15年缩短到5-7年，这意味着资产的折旧速度翻倍。
3. 运维复杂性增加
   ：GFM系统的状态更多、控制逻辑更复杂，对运维人员的技能要求更高。故障排查不再是简单的查看逆变器报错代码，而可能需要进行复杂的动态数据分析。

案例分析：澳大利亚某风电场的GFM改造 澳大利亚能源市场运营商（AEMO）是全球推行GFM要求的先行者。某现有风电场为满足新的并网要求，被迫进行GFM改造。

• 直接成本
  ：花费数百万美元升级了所有风机的变流器软件，并加装了一个集中式的STATCOM（静态同步补偿器）来辅助电压控制。
• 间接成本
  ：在改造后的第一年，为了满足新的频率控制要求，该风电场的年发电量下降了约8%。同时，由于控制逻辑的复杂性，他们不得不与OEM签订一份更昂贵的长期运维服务合同。

这个案例说明，GFM的真实成本，必须把运营阶段的损失也计算在内。

9.3 风险成本：无法量化的“定时炸弹”

除了直接的投资和运营成本，GFM还带来了新的、难以量化的风险。

• 技术风险
  ：GFM技术仍处于快速发展阶段，目前市场上的解决方案可能还不够成熟。项目业主可能成为“小白鼠”，承担技术不成熟带来的风险。
• 合同风险
  ：PPA（购电协议）通常是基于发电量来结算的。GFM导致的发电量损失，以及因提供辅助服务而改变的发电曲线，可能会与现有PPA条款产生冲突。
• 监管风险
  ：各国对GFM的要求和补偿机制仍在不断变化中。今天的投资，可能因为明天规则的改变而变得不经济。

一个核心的博弈：PPM运营商的处境非常被动。他们承担了GFM带来的几乎所有成本和风险，但GFM带来的好处——电网稳定性的提升——却是由全社会共享的。这就是为什么他们强烈呼吁建立辅助服务市场。只有当提供GFM能力能够带来明确、稳定的收入时，这个经济闭环才能形成。否则，强制性的GFM要求，将严重扼杀新能源项目的投资积极性，与“能源转型”的大目标背道而驰。

第10章 终局推演：GFM将如何重塑电力市场

这份看似纯技术的报告，实际上是一把钥匙，将开启电力市场结构性变革的大门。它的影响将远远超出技术规范的范畴，深刻地改变行业的竞争格局、商业模式和价值链。我们必须思考它的“二阶效应”（Second-Order Effects）——那些不那么直接，但更为深远的后果。

10.1 行业洗牌：技术壁垒与市场集中

GFM的复杂性将成为一道高耸的技术壁垒，将市场参与者清晰地划分为两个阵营。

• 逆变器/变流器市场
  ：具备强大研发实力、能够提供成熟可靠GFM解决方案的头部企业（如SMA, Siemens Gamesa, GE等）将进一步巩固其市场地位。他们不仅能享受更高的产品溢价，更能通过提供“模型+软件+服务”的整体解决方案，深度绑定客户。而那些只能生产低成本GFL产品的中小企业，将面临被边缘化甚至淘汰的风险。市场将从“价格战”转向“技术战”，集中度会显著提高。
• 项目开发与集成市场
  ：具备深度电力系统分析能力和复杂项目管理经验的集成商将脱颖而出。未来，PPM的开发不再是简单的设备堆砌，而是一项需要精细建模、仿真和优化的系统工程。那些只会做“交钥匙”工程的EPC公司，如果不能提升其技术能力，将失去竞争力。

一个可能的演变：未来可能会出现专门的“GFM服务提供商”。他们不拥有发电资产，而是与光伏、风电站合作，投资并运营BESS系统，专门在辅助服务市场中销售惯量和频率响应服务。这将催生一个全新的、高度专业化的市场生态位。

10.2 商业模式的颠覆：从“电量”到“服务”

GFM将从根本上改变新能源电站的盈利逻辑。

• 收入来源多元化
  ：电站的收入将不再仅仅依赖于发电量（kWh），而是来自于一个“收入组合”：一部分是传统的能量销售，另一部分则是销售各种辅助服务（惯量、调频、电压支撑等）的容量或服务费用。
• 资产价值重估
  ：一个配置了BESS、具备强大GFM能力的PPM，其资产价值将远高于一个只能发电的传统PPM。在电网规划和资产交易中，对“电网支撑能力”的估值将变得和装机容量同等重要。
• 运营策略的智能化
  ：PPM的运营将变得像一个复杂的金融交易。电站控制器（PPC）需要根据实时的电价、辅助服务价格、天气预测和电池状态，动态地决定是多发电，还是预留功率去提供服务，以实现总收益最大化。这将极大地推动人工智能和优化算法在电力领域的应用。

案例：孤岛电网的启示 在夏威夷等高比例新能源渗透的孤岛电网，这种变革已经发生。当地电力公司（如HECO）已经要求所有新的大型新能源项目必须具备GFM能力。项目开发商在投标时，不仅要报电价，还要承诺能够提供的频率响应、惯量支撑等一系列技术参数。这使得BESS几乎成为所有新项目的标配。项目的经济性分析，从一开始就是基于“能量+服务”的复合模型。这预示了大陆电网未来的发展方向。

10.3 终局：一个更智能、但也更脆弱的电网？

GFM的全面铺开，将缔造一个前所未有的电力系统：一个绝大部分由电力电子设备支撑的“变频电网”。这个系统将拥有极快的响应速度和高度灵活的可控性，但也可能隐藏着新的、未知的风险。

• 控制交互的风险
  ：当数千个来自不同制造商的GFM控制器在同一个电网中运行时，它们之间是否存在发生负面交互、引发新型振荡的可能性？这是一个目前还没有答案的“百万美元问题”。传统电力系统的稳定性分析理论，在面对这个庞大的、离散的控制系统时，可能需要被重写。
• 网络安全的风险
  ：GFM系统的运行高度依赖于软件和通信。这也使其成为网络攻击的潜在目标。一个针对PPM控制系统的恶意攻击，可能造成的后果将远不止是发电损失，甚至可能危及整个区域电网的稳定。

最后的思考：ENTSO-E的这份报告，为我们描绘了一个技术上可行、物理上必要的未来。然而，从这份蓝图到最终建成一个安全、经济、可靠的“变频电网”，还有漫长的路要走。这条路上充满了技术挑战、商业博弈和未知的风险。对于每一个从业者而言，这既是一个最坏的时代——旧有的经验和商业模式正在迅速失效；也是一个最好的时代——新的规则正在建立，新的机遇正在涌现。看懂GFM，不仅仅是理解一项技术，更是看懂未来十年电力行业的底层逻辑。
