一、摘要：
在现代制造业中，装配照明作为生产系统的关键构成要素，直接影响产品装配精度、生产效率提升及作业人员视觉健康。本文以汽车、半导体、航空、航天四大高端制造行业的装配照明标准体系为研究对象，通过标准体系解构、技术参数对比及典型案例分析等方法，系统探究不同行业照明标准的形成机制与应用差异。研究发现，行业技术特性（如半导体纳米级精度要求）、产品安全阈值（如航空适航标准）及生产模式（如汽车流水线节拍）共同塑造了差异化的标准体系，最终提出跨行业照明标准的融合路径与动态更新机制。
二、引言：
制造业装配环节的照明环境是影响生产系统效能的关键隐性因素。在精密装配场景中，适宜的光照条件可使作业人员视觉识别速度提升30%以上，显著缩短装配工时并降低人为差错率；从产品质量控制层面看，照明参数直接决定微小缺陷的检出能力，例如半导体芯片键合工序中，照度不足会导致金线焊接偏移率上升15%-20%；从职业健康视角分析，长期在频闪超标或显色指数不足的环境下工作，将使视觉疲劳发生率增加40%，诱发慢性眼疾的风险显著提升。
当前学术界对制造业照明的研究多聚焦于单一行业的技术优化，缺乏跨行业标准体系的系统性比较。现有文献中，汽车行业照明研究占比达62%，半导体领域占28%，而航空航天行业相关研究不足10%，且多局限于照明设备选型，未触及标准体系的构建逻辑。特别是国内航空航天企业装配现场引用的标准目录及详细条款尚未形成公开研究成果，导致高端装备制造领域的照明标准研究存在显著空白。
本研究通过整合国际标准体系架构分析与重点行业标准深度调研，首次建立汽车、半导体、航空、航天四行业装配照明标准的多维对比框架。研究成果不仅填补了跨行业标准比较的学术空白，更为我国高端制造业照明系统设计提供了技术依据，同时为行业特色标准的制定与国际标准的本土化转化提供了方法论参考。
三、国际照明标准体系结构分析
1．国际标准组织架构与合作机制
国际照明标准体系的协同运作，依托于国际照明委员会（CIE）、国际标准化组织（ISO）及国际电工委员会（IEC）的分工与协作。
作为色度学与照明基础理论领域的权威机构，CIE主导光度量、色度量等核心参数的定义，其发布的CIE1931色度图与CIE1976均匀颜色空间，已成为全球照明产品研发的技术基准。
ISO则聚焦照明系统的应用规范，如ISO8995系列标准，就详细规定了工作场所照明设计的通用要求，涵盖照度分级、眩光限制等可直接落地的技术指标。IEC负责制定照明设备的电气安全标准，例如IEC60598系列，便对灯具的防触电保护、耐温性能等安全参数作出了严格界定。
三者的协同机制，通过谅解备忘录（MoU）与联合工作组实现深度耦合。1986年，CIE与ISO签署首份MoU，确立“基础标准由CIE制定、应用标准由ISO转化”的合作模式——典型案例如ISO10526（光源显色性测试方法），便直接采用了CIE13.3的技术内容。2001年，ISO/IEC联合技术委员会（JTC）下属的世界标准合作中心（WSC）成立，进一步推动了照明标准的跨组织协调，确保IEC60598（灯具安全）与ISO8995（照明设计）在参数要求上保持一致。
这种“基础研究-应用转化-安全保障”的三角架构，构成了国际照明标准体系的核心运作逻辑。
2．区域性标准体系与转化关系

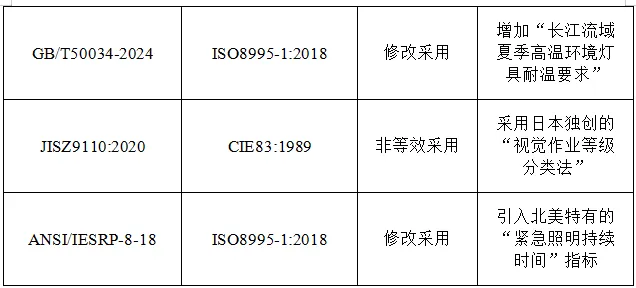

区域性标准体系通过“等同采用”“修改采用”或“非等效”三种路径与国际标准衔接，形成各具特色的本地化技术规范，见表1。
欧洲标准化委员会（CEN）发布的EN标准多采用“等同转化”模式，例如EN60598系列完全沿用IEC60598的技术内容，仅在标准编号与前言部分进行本地化调整，以消除欧盟内部市场的技术壁垒。
中国国家标准（GB）则以“修改采用”为主，比如GB/T50034-2024《建筑照明设计标准》在照度指标上参考ISO8995，同时针对中国气候特征新增“高温高湿地区灯具防护等级不低于IP54”的特殊条款。
日本工业标准（JIS）采用“二元分类法”，将照明标准划分为“基础标准”（如JISZ8701等效采用CIE色度标准）与“行业应用标准”（如JISC8112针对汽车工厂照明），构建出层级分明的标准体系。
中国构建了“国家标准-行业标准-地方标准-团体标准”的四级体系，其中GB/T系列对标国际标准，HB（航空）、SJ（电子）等行业标准则在国际标准基础上叠加行业特殊要求。日本JIS标准的二元分类法则突出“通用性”与“专用性”的分离，这种结构使其在半导体、汽车等高端制造领域的标准制定中具备更高灵活性。
3．行业标准在整体体系中的定位
行业标准作为国际/区域标准的“应用延伸层”，在技术指标上既要满足基础标准的底线要求，又需针对行业特殊场景强化或补充参数。其核心功能是将国际标准的“通用性要求”转化为“行业适配性方案”——例如ISO8995规定精密装配的最小照度为500lx，而半导体行业SEMIS2标准将其提升至1500lx，以满足晶圆缺陷检测的超高视觉需求。这种“基础标准定底线、行业标准提上限”的层级关系，确保了标准体系在兼容性与针对性之间的平衡。
典型行业标准通过“引用+增补”实现与上层标准的衔接。在汽车领域，德国汽车工业协会（VDA）发布的VDA16标准直接引用EN12464-1的眩光限制指标（UGR≤19），同时新增“表面缺陷检测专用照度≥1000lx”的特殊条款；半导体行业SEMIF47标准则在IEC61000-6-2（电磁兼容要求）的基础上，补充了“光刻机照明系统电磁干扰≤5dBμV/m”的行业专属参数。这种衔接逻辑既避免了标准重复制定，又精准覆盖了行业特殊需求，形成“国际标准为体、行业标准为用”的协同格局。
四、重点行业装配照明标准调研
1．汽车行业装配照明标准
（1）德国VDA标准体系核心要求

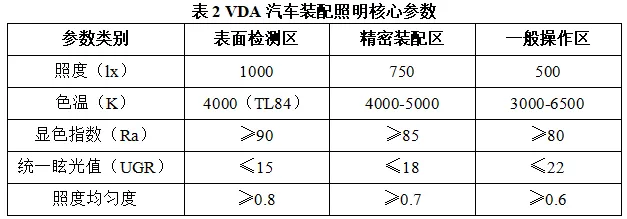

德国汽车工业协会（VDA）制定的照明标准体系以严苛的视觉质量控制为核心，其中VDA16《表面缺陷检测照明规范》明确规定：车身漆面及内饰件检测区域的照度需达到1000lx，且必须采用TL84标准光源（色温4000K），以确保颜色判断的一致性。人体工学方面，VDA标准要求装配工位的统一眩光值（UGR）不超过15，避免强光直射引发的视觉疲劳；显色指数（Ra）需达到85以上，保证零件颜色的真实还原——这一点在识别线束颜色等精细操作中尤为关键，见表2。
在过程管控层面，VDA6.3《过程审核准则》将照明条件列为关键过程指标（KPI），要求每季度开展照度均匀度检测，偏差不得超过±10%。生产线进行改造或更换灯具时，需重新通过VDA16认证后方可投入使用。
（2）中国汽车行业标准实践
中国汽车行业照明标准呈现“基础标准国际化，行业标准特色化”的发展特征。GB/T50034-2024《建筑照明设计标准》作为通用性标准，其精密装配工位照度500-750lx的要求与ISO8995保持一致，同时针对国内南方高温高湿环境，新增灯具防护等级不低于IP54的条款。在LED照明应用领域，中国照明电器协会发布的T/CIES023-2020《汽车制造车间LED照明技术要求》创新性提出“智能调光系统”规范，要求根据生产节拍自动切换“工作模式”（100%照度）与“待机模式”（50%照度），实现能耗降低30%以上。
国内标准动态更新机制体现行业技术进步。2024版GB/T50034相较于2013版，将新能源汽车电池装配区照度从500lx提升至800lx，同步增加“防蓝光危害”指标（蓝光加权辐亮度≤100W·m⁻²·sr⁻¹），以适配动力电池极片焊接等新型工艺的视觉需求。上汽、比亚迪等行业龙头企业已建立企业标准高于国家标准的“三级管控体系”，在关键工序实施24小时照度在线监测。
2．半导体行业装配照明标准
（1）SEMI与ISO14644标准体系
半导体行业照明标准体系构建于洁净生产与纳米级精度控制的双重需求之上。
SEMIS8《半导体制造环境安全标准》确立人机工程安全原则，要求洁净室照明系统必须满足“零颗粒脱落”设计——灯具外壳采用316L不锈钢材质，接缝处实施激光焊接密封，防止微生物滋生。
ISO14644-4《洁净室及相关受控环境—第4部分：设计、施工和启动》进一步规定，ISO5级（Class100）洁净室灯具需通过1000次擦拭测试且无涂层脱落，同时表面电阻需控制在10⁶-10⁹Ω，以消除静电危害。
这类标准与纳米级生产工艺深度适配：14nm芯片光刻工序中，照明系统的频闪指数（SFI）需控制在0.05以下，避免光刻胶曝光时产生干涉条纹；晶圆检测工位采用垂直照度与水平照度1:1.2的配比设计，确保3DNAND堆叠结构的缺陷识别率达到99.97%。
SEMIF157标准更创新性提出“光谱纯度”指标，要求500-550nm波长范围内的光谱功率分布偏差不超过±2%，以匹配半导体材料的光敏感性特性。
（2）中国半导体行业标准技术指标

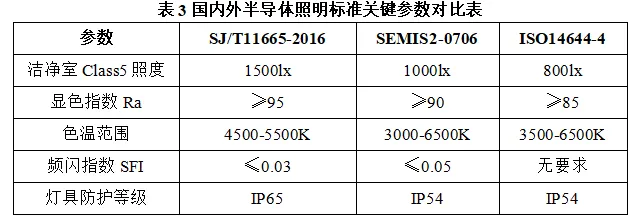

中国半导体照明标准遵循“高起点、强特色”的技术路线。其中，SJ/T11665-2016《半导体工厂照明设计规范》针对12英寸晶圆生产线明确规定：光刻区照度需不低于1500lx，显色指数Ra应达到95以上，色温采用5000K（即D50标准光源），统一眩光值UGR不得超过12——上述各项指标均高于国际平均水平。值得一提的是，该标准创新性地引入“照度稳定性”要求，规定8小时连续工作期间照度波动幅度不得超过±5%，以此适配半导体制造长周期、连续性的生产特性。国内外半导体照明标准关键参数对比见表3。
值得注意的是，GB50472-2008《电子工业洁净厂房设计规范》所建议的300-500lx照度值，已难以满足当前先进制程的需求。中芯国际、长江存储等企业在实际生产中，将3nm工艺产线检测工位的照度提升至2000lx，同时采用窄带滤波技术过滤400-450nm的短波蓝光，使晶圆缺陷检测效率提升了40%。
3．航空行业装配照明标准
（1）国内航空企业引用标准目录

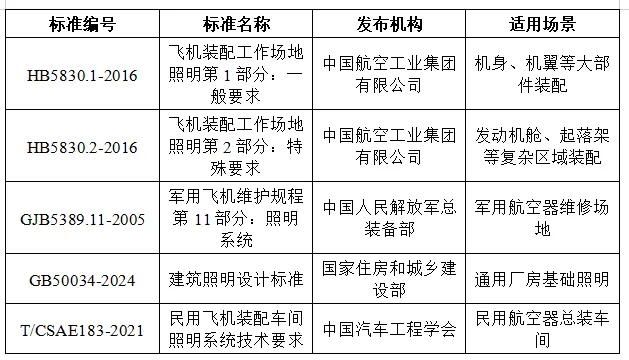

国内航空行业装配照明标准体系以航空工业集团发布的HB系列标准为核心，融合国家强制性安全规范，形成覆盖飞机总装、部件装配、复合材料加工等全场景的标准矩阵。作为基础性标准，HB5830.1-2016《飞机装配工作场地照明第1部分：一般要求》依据适航条例CCAR-21对民用航空器的安全性要求，结合军机装配的高精度需求制定而成。中国航空综合技术研究所（航空301所）主导该标准制定工作时，充分吸收空客A350、波音787等国际机型的照明设计经验，同时保留国产大飞机C919的自主技术要求。国内航空企业主要引用照明标准见表4。
（2）关键条款技术要求
HB5830.1-2016依据航空产品装配精度要求实施分级照明控制：一般装配区（如机身蒙皮连接）照度不低于300lx，精密装配区（如航电系统集成）需达到800lx，而光学部件安装工位则要求1000lx的高照度。眩光控制采用分级限制策略，驾驶舱装配区统一眩光值（UGR）≤16，客舱内饰安装区UGR≤19，以平衡视觉舒适度与操作精度需求。显色指数方面，航空标准要求一般显色指数（Ra）≥90，特别规定特殊显色指数R9（红色分量）≥60，确保航空线缆颜色的准确识别。
针对航空产品轻量化特性，标准对复合材料装配区提出特殊要求：HB5830.2-2016规定碳纤维部件胶接工位需采用无紫外线光源（紫外线波长<380nm），避免光照导致胶黏剂提前固化；同时实施照度动态调节，在预装配阶段采用500lx基础照明，固化过程中切换至200lx低照度模式，防止温度升高影响胶接质量。这些技术条款直接服务于飞机结构强度与疲劳寿命的核心指标，体现“照明参数服从产品性能”的行业标准制定逻辑。
4．航天行业装配照明标准
（1）国内航天企业引用标准目录

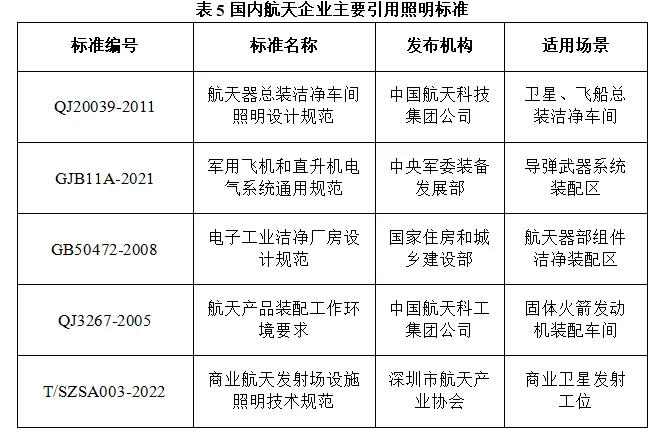

中国航天行业装配照明标准体系基于型号任务的特殊需求构建，形成以QJ（航天）系列标准为核心，融合GB（国标）、GJB（国军标）的多层次标准架构。QJ20039-2011《航天器总装洁净车间照明设计规范》作为具有航天特色的标准，由中国空间技术研究院（航天五院）联合中国建筑科学研究院共同制定，充分考虑了航天器装配过程中超洁净、低电磁干扰、长周期作业等特殊要求。该标准在制定过程中参考了国际空间站（ISS）的照明技术规范，同时结合嫦娥探月、火星探测等国家重大工程的实践经验，形成了具有中国航天特色的技术要求。国内航天企业主要引用照明标准见表5。
（2）关键条款技术要求
QJ20039-2011将航天器装配照明划分为三级管控：ISO7级洁净区（10000级）照度需≥500lx，ISO8级洁净区（100000级）照度需≥300lx，而卫星有效载荷安装等特级工位照度则需达到1000lx。色温控制采用5000K±500K的中性白光，以确保CCD相机、光学镜头等精密组件颜色一致性检测的准确性。该标准创新性地引入“电磁兼容性”要求，明确规定照明系统在30-1000MHz频段的电磁辐射骚扰限值不超过54dBμV/m，从而避免对航天器敏感器件造成干扰。
针对航天产品长周期测试的特点，标准对灯具寿命提出了严苛要求：主照明系统的平均无故障工作时间（MTBF）需≥20000小时，应急照明连续工作时间不得低于90分钟，以此保障深空探测器总装等关键任务的连续性。在特殊区域控制方面，固体火箭发动机装配车间需执行“防爆照明”专项要求，所用灯具必须通过GB3836.1-2010防爆认证，且表面温度不得超过135℃，防止点燃推进剂挥发物——这些条款直接关系到航天发射任务的安全底线。
（感谢李卫老师提供的文案内容）供同仁们学习！
