1. 行业基本概况
1.1 IC 封装基板定义及功能
IC 封装基板是集成电路封装环节的核心材料，介于晶片与外部电路板之间，核心功能是通过内部精细线路实现芯片信号、电源的传输与散热，同时为芯片提供物理保护和环境隔离，其性能直接决定芯片的信号完整性、散热效率和可靠性。IC 封装基板是封装工艺中价值最大的基材，在低端封装中约占材料成本的 40-50%，在高端封装中约占材料成本70-80%（数据来源：《华鑫证券,兴森科技-公司深度报告：PCB 行业领航者，IC 载板乘风而起，P20》）。封装基板结构示意图如下：
1.2 IC 封装基板与PCB 的联系与区别

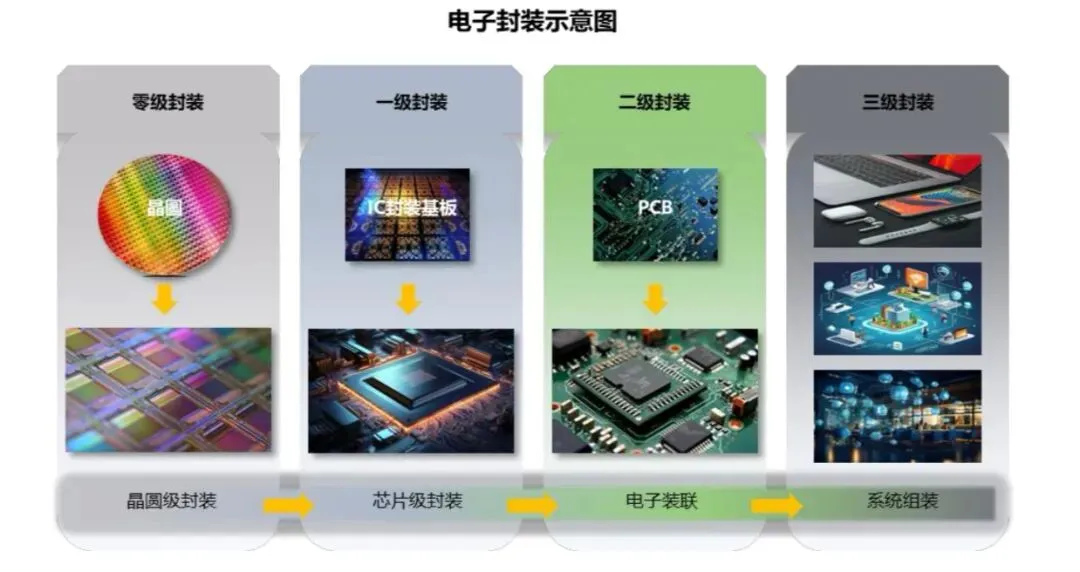

宏观意义上的电子封装由电子封装（含晶圆级封装“零级封装”、芯片级封装“一级封装”）与电子装联/组装（含器件及板级封装“二级封装”、系统级装联/组装“三级封装”）共同构成，而 IC 封装基板与PCB 作为这一体系中电子电路连接的关键载体，在核心功能、技术原理、应用场景、性能要求、线路密度、基材选择、成本与市场规模等方面既存在紧密联系，又有显著区别。电子封装示意图如下：
从联系来看，IC 封装基板与 PCB 均为电子电路连接的关键载体，都是通过线路布局实现电子元件间的信号传输与电气连接，且IC 封装基板需与PCB 配合使用：IC 芯片先封装在基板上，再通过基板与PCB 对接，形成完整的电路系统，共同支撑电子产品的功能实现。
从区别来看，IC 载板是连接芯片与 PCB 的关键中间载体，直接承载芯片，为芯片提供安装平台、电气连接、散热保护，并将芯片的微细线路“放大转换”到 PCB 可适应的尺度。IC 载板专用于芯片封装，线路等级 50um 以下，使用 BT、ABF 等高端材料，属于半导体封装环节；而 PCB 是用于承载各类电子元件，包括封装后的芯片，线路等级相对较宽，一般50um 以上，普遍采用FR-4 材料，是电子组装的通用基板，两者在技术指标和产业定位上存在根本差异。
1.3 IC 封装基板的分类
1.3.1 按连接方式划分

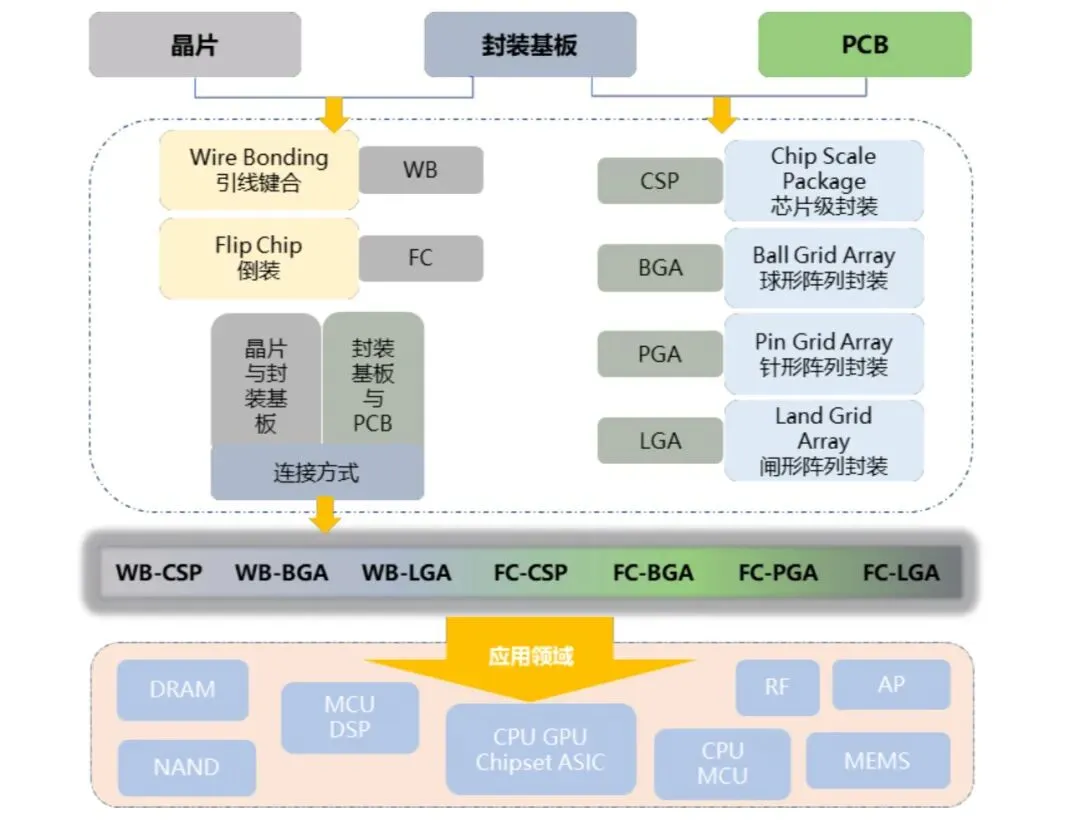

封装基板根据封装形式主要可分为用于CSP（Chip Scale Package）芯片级封装、BGA（Ball Grid Array）球形阵列封装、PGA（Pin Grid Array）针形阵列封装和 LGA（Land Grid Array）闸形阵列封装等类型的基板。封装基板与晶片的连接方式主要包含 WB（Wire Bonding）引线键合和FC（Flip Chip）倒装两种。因此，根据封装基板与晶片和印制电路板之间的连接或封装方式，可将封装基板分为WB-CSP、WB-BGA、WB-LGA、FC-CSP、FC-BGA、FC-PGA 和FC-LGA 等类别。
1.3.2 按应用领域划分
IC 封装基板核心用途是服务于芯片封装环节，作为芯片与外部电路之间的关键连接载体。一方面，按照下游芯片的类别， IC 封装基板可分为存储芯片封装基板、逻辑芯片封装基板、 MEMS芯片封装基板、射频芯片封装基板等，适配不同芯片的性能需求；另一方面，按照下游封装工艺维度划分，IC 封装基板作为先进封装技术的核心组件，应用场景包括系统级封装（SiP）、3D 封装等主流先进封装工艺，支撑封装技术向高密度、异构集成方向发展。公司产品覆盖MEMS 芯片封装基板、射频芯片封装基板、SiP 封装基板等类别。
1.4 IC 封装基板生产工艺

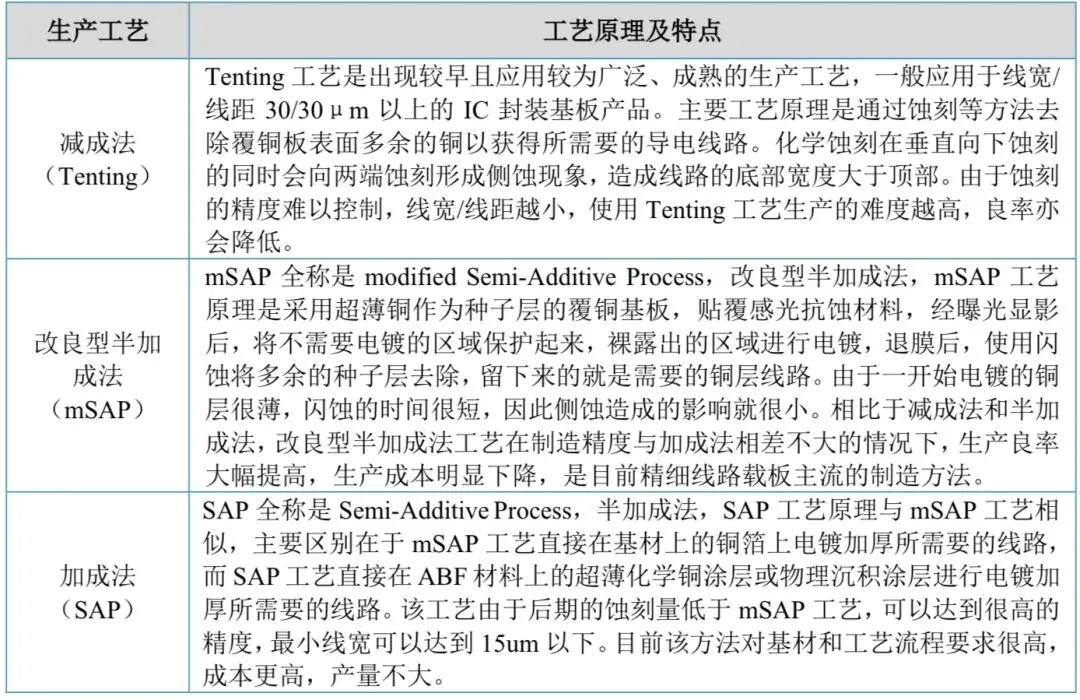

IC 封装基板生产工艺分为减成法（Tenting）、加成法（SAP）和改良型半加成法（mSAP）。普诺威目前掌握了减成法（Tenting）和改良型半加成法（mSAP）两种工艺的生产能力。
2. 行业上下游概况
IC 封装基板上游主要包括树脂、铜箔、绝缘材料、干膜、油墨、金盐、钻头等材料，以及激光钻孔机、曝光机等生产设备，材料与设备的技术水平直接决定基板的电气性能、热管理能力和可靠性；中游为封装基板的制造，是产业链的核心，涉及精密图形制作、微孔钻刻、表面处理等复杂工艺，具有技术壁垒高、资金投入大等特点。下游主要用于存储芯片、逻辑芯片、MEMS 芯片、射频芯片等各类芯片封装，最终广泛应用于消费电子、通信设备、汽车电子、工业控制及航空航天等终端电子产品。

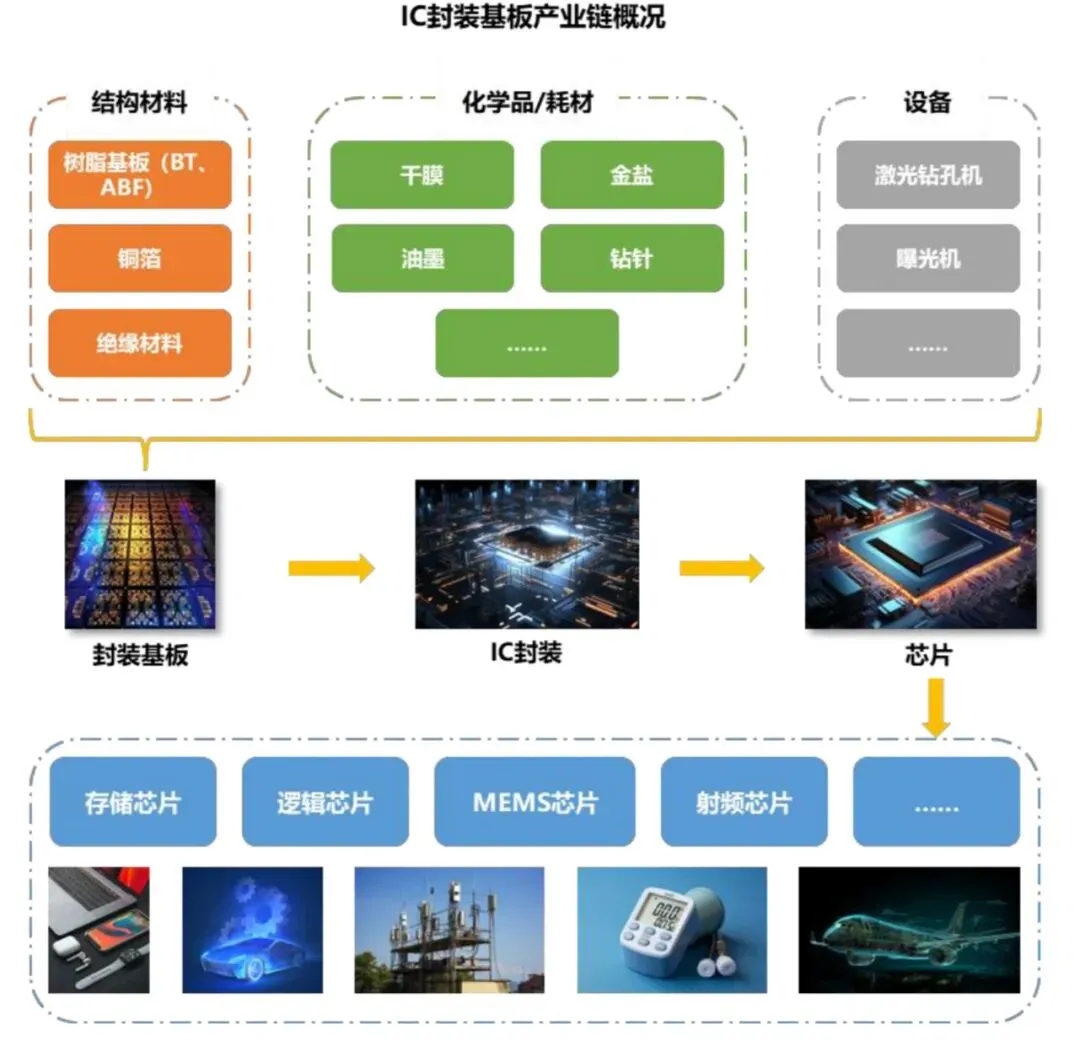

目前， IC 封装基板产业链呈现 “上游材料创新—中游工艺升级—下游需求扩张” 的协同效应。上游高端材料、核心设备仍以日本、中国台湾企业为主导，国内企业逐步实现自主生产；下游需求驱动基板向高集成度、高频高速、耐高温方向发展，促使中游制造环节工艺不断创新升级。IC封装基板产业链概况示意图如下：
3. 行业发展概况

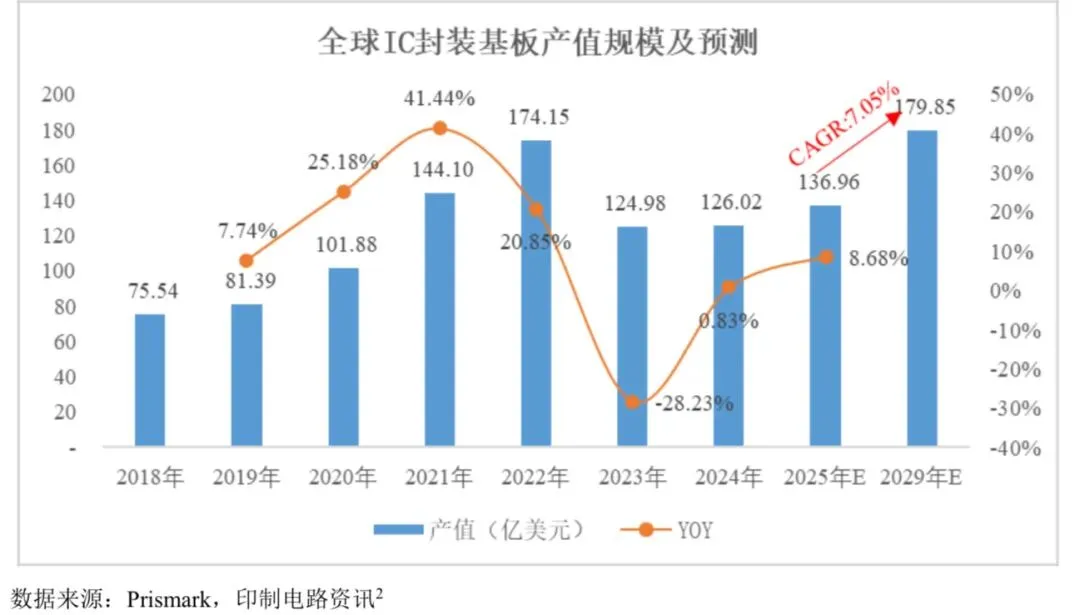

由于供需关系的变化，近几年全球 IC 封装基板产值出现显著波动。2019 年底，为应对全球性封装基板供不应求，封装基板上下游行业均采取大量有效的应对措施，缓解了产能紧缺状况。2022 年下半年，随着各封装基板企业的扩产计划落地，加之全球经济、半导体行业的不景气，全球封装基板行业出现供过于求的现象。2024 年以来，随着全球半导体行业去库存结束、消费电子行业复苏、大尺寸先进封装需求的上升，封装基板行业的供需逐渐趋于平衡，全球封装基板产值恢复上涨态势。根据 Prismark 统计数据，2024 年全球 IC 封装基板产值为 126.02 亿美元，预计 2025 年将继续增长8.68%，达到136.96 亿美元；同时，基于全球半导体行业的增长趋势，2029 年全球IC 封装基板产值有望达到 179.85 亿美元，2025-2029 年复合增速为7.05%。
在全球IC 封装基板产业复苏上涨的背景下，我国 IC 封装基板具有广阔的市场发展前景。一方面，半导体产业已成为驱动全球科技产业发展的核心，AI、智能驾驶等新兴产业的发展都离不开半导体产业的支撑。未来，AI、智能驾驶等因素将会促进我国半导体产业的进一步发展，对于芯片的需求量将持续增长，同时也将带动IC 封装基板需求的增长；另一方面，近年来我国内资封测企业在芯片封装测试领域取得了较快发展，带动我国 IC 封装基板行业的发展。
3.1 MEMS 封装基板
MEMS 是一种将微型机械结构、传感器、执行器与电子电路集成在单一芯片上的技术，按功能和应用场景可分为 MEMS 传感器和 MEMS 执行器，其中 MEMS 传感器包括 MEMS 麦克风、压力传感器、光学传感器、惯性传感器等，广泛应用于消费电子、智能家居、汽车电子、医疗健康、工业自动化、航空航天等领域。MEMS 传感器因其微米至纳米级的三维机械结构，需通过封装基板实现电气互连、机械支撑、环境隔离及信号传输。IC 封装基板作为芯片与 PCB 之间的关键载体，在MEMS 封装中通过材料适配、结构创新及工艺优化，成为解决 MEMS 特殊封装需求的核心解决方案。
3.1.1 MEMS 麦克风
MEMS 麦克风是基于 MEMS 技术制造的微型声学传感器，通过硅基微机械振动膜捕捉声波振动，将机械位移转化为电容或电阻变化，再经内置 ASIC 芯片转换为电信号，实现声音采集功能，其核心优势在于微型化、低功耗与高一致性，已广泛渗透至消费电子（智能手机、TWS 耳机、智能穿戴设备）、汽车电子（车载语音系统、自动驾驶交互）、智能家居（智能音箱、安防设备）及医疗健康（听力检测设备）等领域。
近年来，MEMS 麦克风行业发展主要受三大因素驱动：首先，单设备搭载量提升，智能手机、TWS 耳机等设备为支持主动降噪、高清录音和远场语音交互，搭载的麦克风数量从1-2 个增至3-6 个甚至更多；其次，语音交互场景的普及，AI 眼镜、智能家居、车载语音助手等应用场景爆发，创造了巨大需求；第三，供应链本土化与成本下降，中国厂商的崛起推动了技术普及和成本优化。根据Omdia 数据统计（数据来源：苏州敏芯微电子技术股份有限公司 2024 年年度报告）， MEMS 麦克风市场规模从2017 年的9.54 亿美元增长至到2022 年的16.94亿美元，出货量超70 亿颗；预计 2026 年全球MEMS 麦克风市场规模将达到 19.18 亿美元，出货量也将进一步上升至97.69 亿颗。
目前，MEMS 麦克风行业发展现状呈现两大特点：一是市场由歌尔微、楼氏电子和瑞声科技等头部企业垄断，市场集中度较高；二是技术竞争从单纯比拼信噪比（SNR）转向智能化、集成化，如智能麦克风（集成DSP）成为新趋势。未来，MEMS 麦克风行业将朝着更高性能、更低功耗发展，并将从消费电子领域持续向汽车电子、医疗健康等高可靠性、高附加值领域拓展。

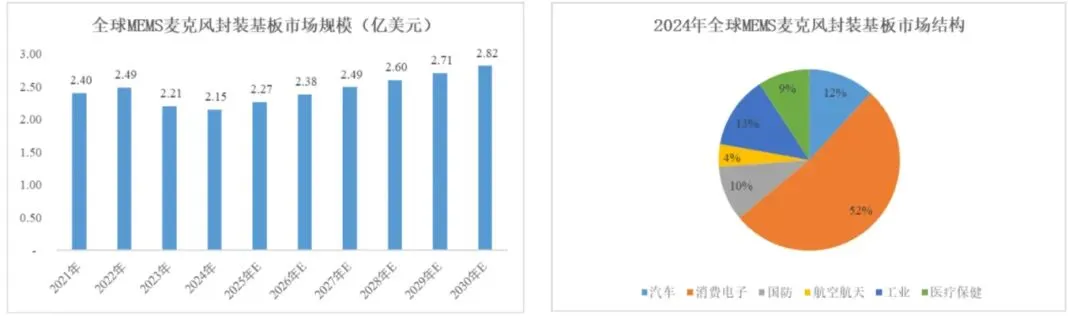

封装基板作为MEMS 麦克风的关键载体，承担三重核心作用：一是物理防护，通过预留空腔结构保护敏感的微机械振动膜免受外力损伤；二是信号传输，以高精度线路实现 MEMS 裸片与ASIC 芯片及外部电路的互联，保障音频信号低损耗传输；三是性能适配，其介电常数、阻尼系数等材料特性直接影响麦克风的信噪比与抗干扰能力，是决定产品性能的核心部件之一。MEMS 麦克风技术和产品的更新迭代也为上游封装基板行业的发展注入了新的活力， MEMS 麦克风封装基板正朝着高集成度、高性能化、微型化、智能化及场景适配化方向加速演进，以支撑 MEMS 麦克风在消费电子、汽车电子、医疗健康等领域的广泛应用。据统计，2024 年全球 MEMS 麦克风封装基板市场规模约为 2.15 亿美元，预计 2030 年将增长至 2.82 亿美元，2024 年至 2030 年复合增速为 4.61%；从细分领域来看，2024 年消费电子用封装基板占比最高，约占全球 MEMS 麦克风封装基板市场的 52%。未来，随着 MEMS 麦克风向多场景渗透，封装基板将进一步适配具身机器人等新兴领域，成为万物互联时代“智能听觉”入口的核心载体。
3.1.2 压力传感器
压力传感器是一种能将外界压力信号转换为可测量电信号的装置，核心功能是精确检测气体或液体的压强、压差及液位高度。作为物联网的“感知末梢”，压力传感器广泛应用于汽车（胎压、歧管压力、刹车系统）、消费电子（无人机高度计、智能穿戴）、医疗健康（血压监测、呼吸机）、工业控制（过程控制、流体测量）以及航空航天等领域。

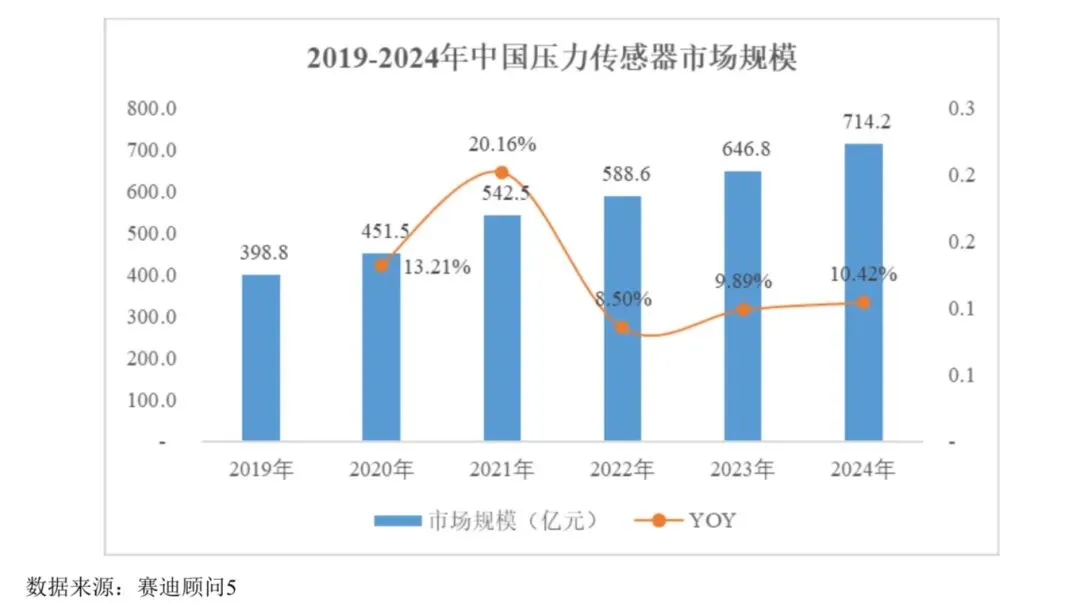

近年来，工业自动化、智能制造、汽车电子、医疗设备和环境监测等领域对压力传感器的需求持续增长。特别是在工业自动化和智能制造领域，被广泛应用于设备状态监测、过程控制和安全保护。同时，新能源汽车、可穿戴设备和智能家居等新兴市场的兴起也为压力传感器行业带来了新的增长点。根据赛迪顾问统计数据，2024 年我国压力传感器市场规模为 714.20 亿元，占我国传感器整体市场的17.59%，是我国传感器产业中单一市场规模最大的传感器领域。据头豹研究院预计（数据来源：头豹研究院，《2024 年中国压力传感器行业探析：智能制造背景下行业应用新拓展》），到2028 年我国压力传感器市场规模有望达到 1,191 亿元。

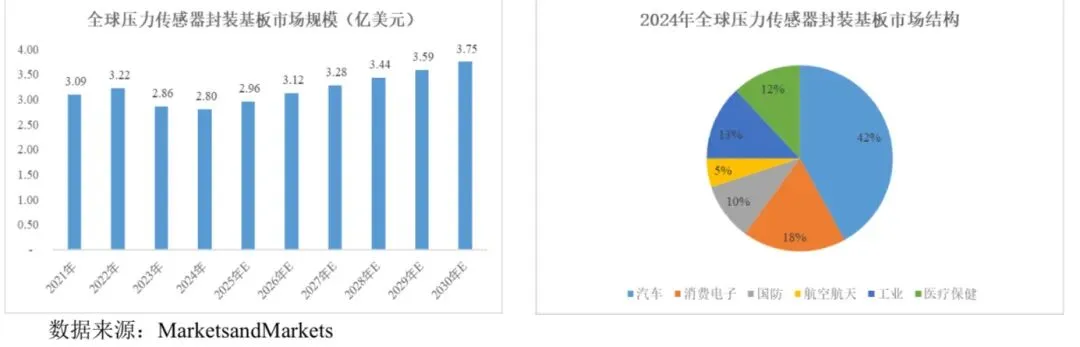

封装基板在压力传感器中扮演着至关重要的角色，其核心功能在于构建并保护传感器的感压腔体，并管理压力介质的导入。对于绝对压力传感器，基板需与盖体形成气密性空腔以提供真空参考；对于表压或差压传感器，基板则需精心设计压力导入孔道，并确保其与介质兼容、防堵塞。因此，封装基板的结构、材料和气密性直接决定了传感器的测量精度、长期可靠性及应用场景。随着压力传感器行业的持续稳定发展，封装基板市场将充分受益。据统计，2024 年全球压力传感器封装基板市场规模约 2.80 亿美元，预计2030 年将增长至 3.75 亿美元，2024 年至 2030 年复合增速为4.99%；从细分领域来看，2024 年汽车领域用封装基板占比最高，约占全球压力传感器封装基板市场的42%。
3.1.3 光学传感器
光学传感器是一种通过检测光信号（如强度、波长、相位）的变化来感知外界环境参数的器件，核心功能是将光学信息转换为电信号，并完成信息的传输、处理、储存、显示及记录等工作，广泛应用于智能手机（环境光传感、距离传感、屏下指纹识别）、汽车（激光雷达、车内监控）、工业检测（光谱分析、位置检测）、医疗（脉搏血氧仪、血糖监测）及通信（光纤传感）等领域。

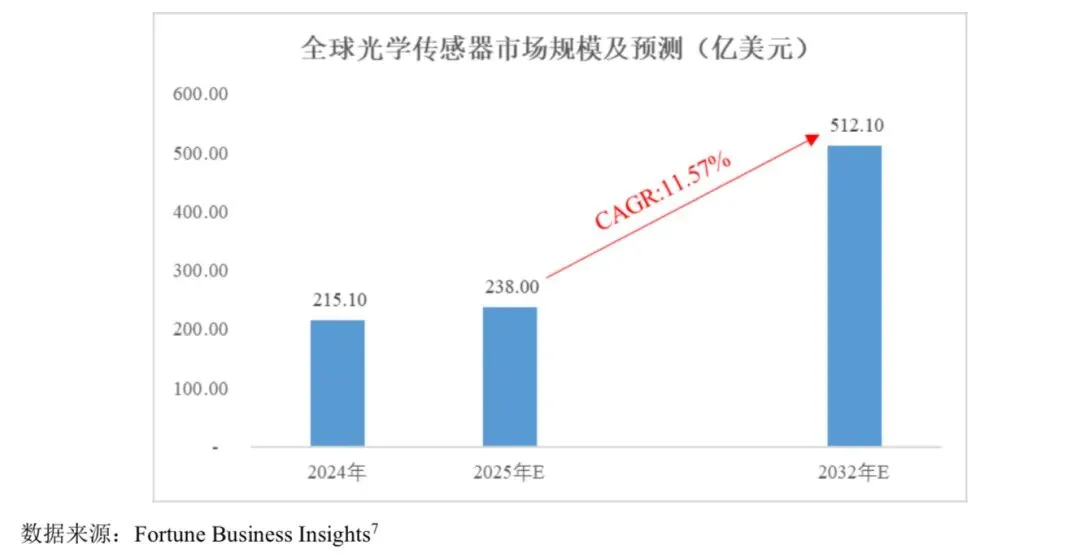

近年来，光学传感器行业在技术迭代与场景扩容驱动下实现高速增长，市场规模不断扩张。在全球市场，根据 Fortune Business Insights 统计数据，2024 年全球光学传感器市场规模为 215.1 亿美元，预计2025-2032 年，将从 238.0 亿美元增长到512.1 亿美元，预测期内的年复合增长率为11.6％；从下游市场来看，消费电子是 2024 年全球光学传感器最大的细分应用领域，预计在预测期内医疗保健领域是增长速度最快的细分应用领域。在国内市场，根据头豹研究院数据，中国光学传感器市场规模预计在2025 年可以达到741.81 亿元，2023-2027 年复合增长率为12.04%。
封装基板在光学传感器中扮演着“光路门户”和“系统基石”的双重关键角色，其不仅为光敏芯片（如光电二极管）和可能的光源提供精密的机械定位、电气连接和物理保护，更核心的功能在于精准管理光路——基板上的光学开孔/窗口必须与芯片的感光区域严格对准，其形状和尺寸决定了视场角；同时，基板的材料（如透光性）和结构（如导光柱、镜筒支架安装位）直接影响光信号的传输效率、信噪比和抗环境光干扰能力，是决定传感器性能与可靠性的核心部件。光学传感器封装基板市场规模与光学传感器出货量高度正相关。

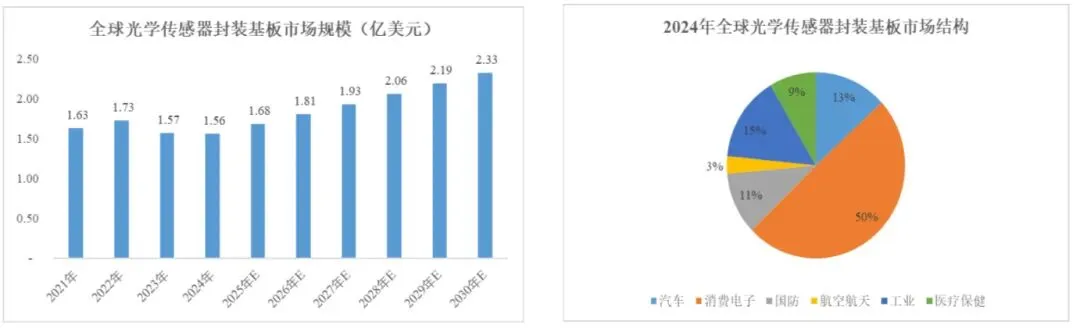

封装基板在光学传感器中扮演着“光路门户”和“系统基石”的双重关键角色，其不仅为光敏芯片和可能的光源提供精密的机械定位、电气连接和物理保护，更核心的功能在于精准管理光路——基板上的光学开孔/窗口必须与芯片的感光区域严格对准，其形状和尺寸决定了视场角；同时，基板的材料和结构直接影响光信号的传输效率、信噪比和抗环境光干扰能力，是决定传感器性能与可靠性的核心部件。光学传感器封装基板市场规模与光学传感器出货量高度正相关。据统计，2024 年全球光学传感器封装基板市场规模约 1.56 亿美元，预计 2030 年将增长至 2.33 亿美元，2024 年至 2030 年复合增速为 6.84%；从细分领域来看，2024 年消费电子领域用封装基板占比最高，约占全球光学传感器封装基板市场的50%。
3.2 射频（RF）类封装基板
射频类芯片是指在无线电频谱内进行信号发射、接收、转换与处理的半导体器件，其核心功能是实现高频电磁波与电信号之间的相互转换，包括功率放大、低噪声放大、频率合成、开关控制及滤波等。射频芯片主要分为功率放大器 PA、低噪声放大器 LNA、射频开关、滤波器等射频前端芯片和射频收发芯片两大类，广泛应用于智能手机、基站、物联网设备、卫星通信、汽车雷达、航空航天及军事领域，是支撑 5G、Wi-Fi、蓝牙、GPS 等无线技术发展的关键元器件。其中，射频前端芯片凭借高频信号处理的核心技术壁垒、直接决定通信性能的关键功能定位，以及 5G/物联网爆发带来的量价齐升与模组化整合趋势，成为射频芯片市场中价值占比最高、技术主导性最强的核心模块。

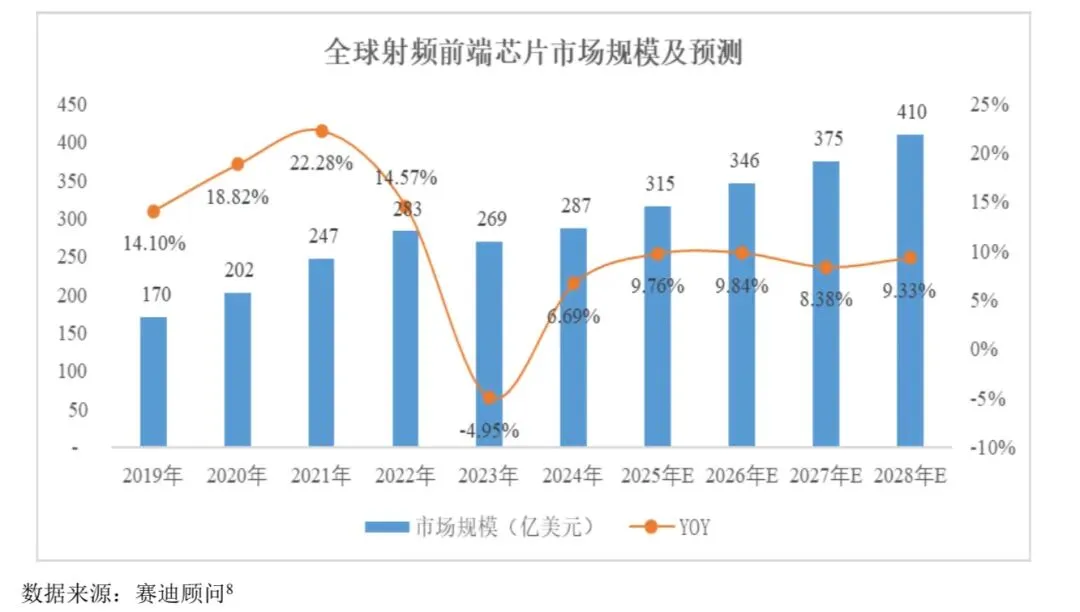

随着全球5G 网络规模化部署、物联网连接数爆发式增长以及智能汽车渗透率提升，射频类芯片行业迎来了强劲需求。5G 技术对射频前端器件的性能、数量和集成度提出了更高要求，直接推动了市场增长。此外，汽车智能化带来的车联网、车载雷达需求，以及Wi-Fi6/7 的普及，为行业注入了新动力。全球射频芯片市场集中度较高，由国际厂商主导，但国内厂商正加速技术追赶与市场渗透，行业整体保持稳健发展态势。未来，随着 6G、卫星通信等新技术发展及供应链需求推动，行业将向更高集成度、定制化方向发展，国内企业有望在全球市场占据更大份额。根据赛迪顾问统计数据，2024 年全球射频前端芯片市场规模为 287 亿美元，同比增长6.9%；预计 2024-2028 年，全球射频前端芯片市场规模将保持9.3%的年复合增长率，达到 410 亿美元。
在射频类芯片封装中，封装基板不仅承担电气连接与结构支撑的传统角色，更对高频性能至关重要。射频类封装基板需具备低传输损耗、高信号完整性、优异的散热性和可控的介电常数等特征。当前，随着通信技术的发展，对封装基板的性能要求愈发严苛，推动行业向更精细的线路、更先进的材料和集成无源器件等方向发展。射频类封装基板市场规模将随射频前端市场同步增长，具有广阔的市场前景。
3.3 先进封装基板
先进封装是指突破引线键合、球栅阵列等传统封装技术，通过高密度互联、异构集成、三维堆叠等创新技术，实现多芯片功能融合与性能升级的封装技术体系，其核心功能是通过“封装创新替代制程微缩”，满足芯片对高集成度、高性能、低功耗、小型化的需求，广泛应用于人工智能、高性能计算、5G 通信、物联网、汽车电子等前沿领域。SiP 封装是先进封装的关键实现路径之一，通过将处理器、存储器等多个具有不同功能的有源电子元件与电阻、电容等无源器件共同集成在同一封装体内，形成一个可提供完整系统功能的模块，是实现芯片异构集成、提升系统性能与缩小封装尺寸的重要技术手段。

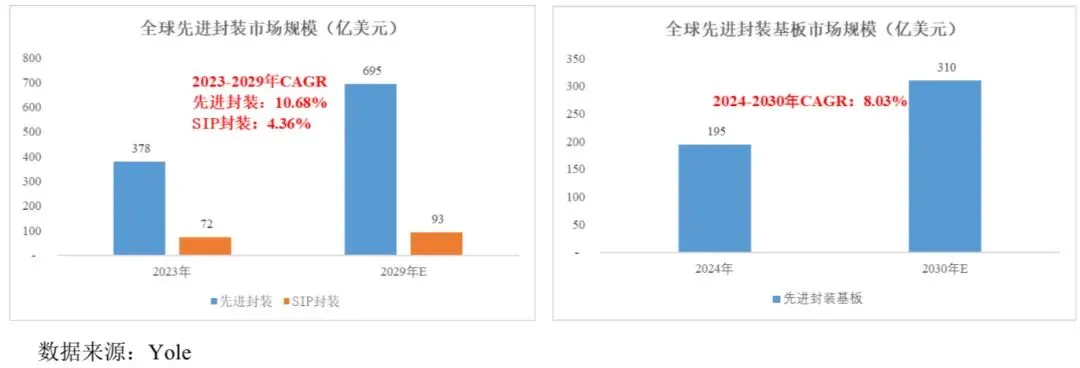

近年来，随着摩尔定律趋缓，通过先进封装技术提升系统整体性能成为产业重要发展方向，为整个封测行业带来广阔的发展前景。在 5G、人工智能、自动驾驶等市场需求驱动下，先进封装市场快速增长，其中 SiP 封装因能灵活集成多种芯片与元件，在可穿戴设备、智能手机、汽车电子等空间受限的应用中渗透率持续提升。全球领先的封装测试企业与晶圆代工厂纷纷布局先进封装产能，SiP 技术生态日益成熟。据 Yole 统计数据，2023 年全球先进封装市场规模为 378 亿美元，其中SiP 封装为72 亿美元，在先进封装中的份额为 19.05%；预计到2029 年，全球先进封装市场规模将达到 695 亿美元，2023-2029 年复合增速为 10.68%，SiP 封装市场规模将增长至为 93 亿美元，2023-2029 年复合增速为 4.36%。
先进封装基板是 IC 封装基板中技术壁垒更高、性能更优的高端品类，在先进封装中扮演着“桥梁”与“基石”的双重角色，其通过高密度布线、多层互连及嵌入式功能设计，为 SiP 封装、2.5D/3D 封装等先进技术提供物理支撑与电气连接，不仅实现芯片与外部电路的高效信号传输，还通过集成无源元件、优化散热路径和提升机械可靠性，直接决定先进封装系统的性能、功耗与寿命，是推动半导体向高集成度、高性能和低功耗方向发展的核心材料。全球先进封装行业的发展，也带动了先进封装基板市场需求的增长。根据Yole 统计数据，2024 年全球先进封装基板市场规模为195 亿美元，预计到 2030 年将增长至310 亿美元，年复合增速为 8.03%。
4. 行业发展趋势
4.1 高精度与高密度化发展
随着电子设备向更小型化、更高性能的方向发展，IC 封装基板需要具备更高的精度和更小的尺寸。这要求企业在生产过程中采用更先进的制造技术和设备，以提高产品的精度和可靠性。例如，IC 封装基板的线宽/线距在不断缩小，以满足芯片封装对高密度连接的需求。同时，高密度封装技术也成为行业的重要发展方向，通过缩小封装尺寸，实现更多的电路集成，提高性能和可靠性。
4.2 先进封装技术的融合
晶圆级封装、3D 封装、SiP 封装等先进封装技术正逐渐成为主流。这些技术能够提高芯片的性能和可靠性，满足市场对高性能、高密度IC 封装的需求。例如，3D 封装技术通过在垂直方向上堆叠芯片，有效提高了集成度和性能，同时降低了功耗。IC 封装基板行业将更加注重与先进封装技术的融合，以推动整个半导体产业链的进步。
4.3 新材料与绿色工艺的创新
新材料、新工艺的应用将不断增多，以提高 IC 封装基板的性能和可靠性。例如，高性能有机基板材料、陶瓷基板材料等新型材料的研发和应用，为 IC 封装基板的性能提升和成本降低提供了可能。同时，随着环保意识的增强， IC 封装基板行业将更加注重绿色环保技术的研发与应用，如低功耗封装、可回收材料等，以减少对环境的影响。
4.4 应用领域的多元化拓展
IC 封装基板的应用领域正在不断拓展，除了传统的消费电子、通信设备、汽车电子等领域外，还将进一步渗透到人工智能、大数据、物联网、智能驾驶等新兴领域。这些领域对高性能芯片以及先进封装的需求持续增长，将带动IC 封装基板市场的进一步扩大。
4.5 国内自主生产替代的加速推进
随着中国半导体产业的快速发展，IC 封装基板行业的国内自主生产进程也在不断加快。中国政府相继出台政策扶持IC 封装基板行业的发展，如税收优惠政策等。同时，国内企业也在不断加强技术研发和市场开拓，提高产品竞争力。未来，随着中国在半导体领域的不断投入和发展，IC 封装基板行业将迎来更多发展机遇，特别是在高端封装基板领域，本土企业的技术突破和市场布局将对整个产业链产生积极影响。
5. 行业壁垒
5.1 技术壁垒
IC 封装基板作为芯片与外部电路的“连接中枢”，其可靠性直接决定芯片的信号完整性、散热效率与长期运行稳定性，因此下游对基板的性能规格提出多维度严苛要求，包括电性能、低阻抗、热性能、机械性能等。不同应用场景的标准差异进一步提升复杂度，这些多元且严格的要求彰显了IC 封装基板行业较高的技术壁垒。此外，IC 封装基板的制造流程涵盖“基板设计-材料预处理-线路制作-钻孔-压合-表面处理-检测”等多道核心工序，每环节均存在高难度技术门槛，且全流程周期较长，各工序间的参数协同（如前道钻孔精度影响后道线路对准）进一步增加管控难度。不同定制化产品的工艺参数差异大，导致产线切换成本高、良率波动风险大，确保基板工艺和质量管控是一项巨大挑战。
5.2 客户壁垒
IC 封装基板行业存在极高的客户壁垒，主要源于下游客户对供应商的严格认证制度。作为芯片的核心材料，封装基板的产能、品质和交期直接影响客户产品的性能、良率与效率，因此客户通常要求供应商具备丰富的行业经验、稳定的生产能力、持续的技术迭代能力及良好的品牌声誉。认证过程需通过审厂、打样、小批量订单等多阶段验证，周期长达 12-36 个月，且认证通过后客户倾向于长期合作以降低转换成本。这种高门槛导致新进入者难以快速获得客户订单，而头部企业则通过深度绑定客户形成稳定的供应链闭环，进一步巩固市场地位。
5.3 人才壁垒
IC 封装基板行业是典型的人才密集型领域，对跨学科复合型人才的需求极为迫切。从管理、研发到生产、销售，各环节均需具备电子电路、材料学、光学、化学、电磁学、自动化控制等领域的专业知识。例如，研发人才需掌握高密度线路设计、精细孔加工等核心技术，而生产人才则需精通层间对位、电镀、钻孔等精密工艺。然而，全球高素质人才主要集中在日本、韩国和中国台湾等领先企业，中国大陆因业务起步晚，专业人才培养体系尚不完善，导致人才供给严重不足。企业通过外部引进或内部培养均需付出高昂成本，且培养周期长，进一步抬高了行业进入门槛。
5.4 资金壁垒
制造 IC 封装基板需要长期稳定的高洁净度作业环境，以及精密、复杂的加工设备和检测仪器，设备设施需随产品升级而持续升级更迭，均需巨大的资金投人。此外，研发投入需长期维持高位，以突破线路精度、材料适配等核心技术，整体呈现“高初始投资、高持续投入、长回收周期”的资本密集特征，对企业资金实力与融资能力形成强约束。
6. 影响行业发展的有利因素和不利因素
6.1 有利因素
6.1.1 下游应用场景多元，市场空间广阔
中国拥有全球最大且增长最快的电子产品消费市场与制造基地，为本土 IC 封装基板企业提供了得天独厚的发展土壤。消费电子、5G 通信、人工智能、智能汽车、智能家居、物联网等下游应用领域的蓬勃发展，催生了多样化的封装基板需求。庞大的内需市场不仅为国内企业提供了初始的试炼场和迭代机会，更吸引了全球领先的封装测试和芯片设计公司在中国布局，从而带动了整个产业链的集聚与技术溢出，为本土企业创造了贴近客户、快速响应的市场优势。
6.1.2 政策扶持与国内自主生产形成共振，产业生态加速完善

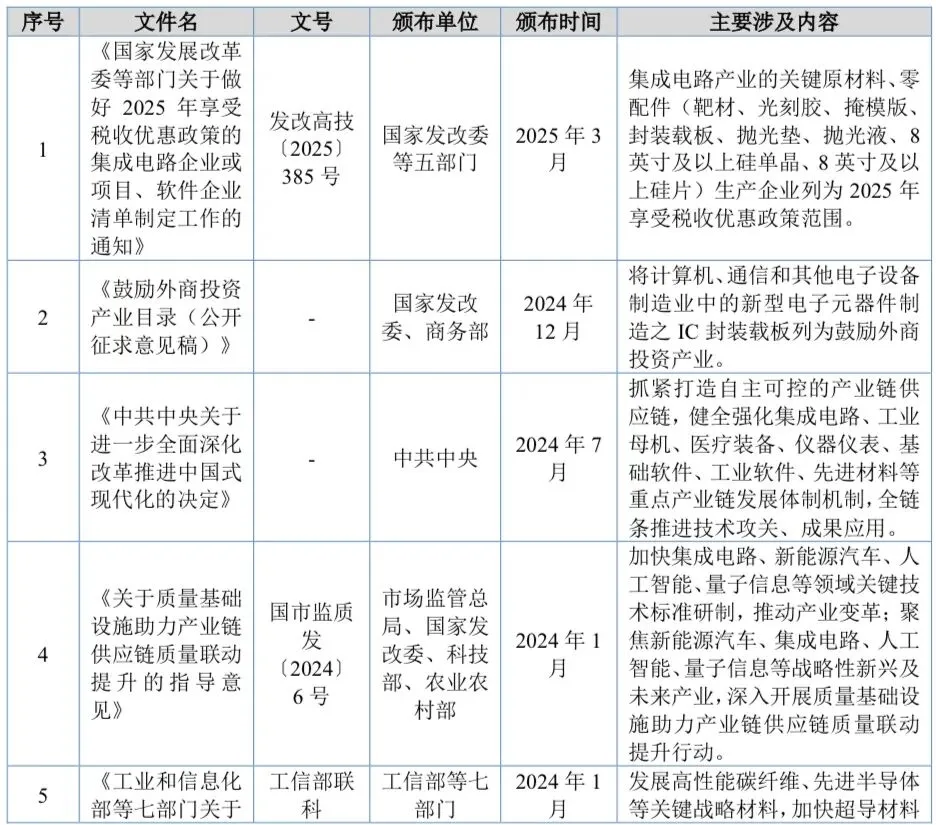

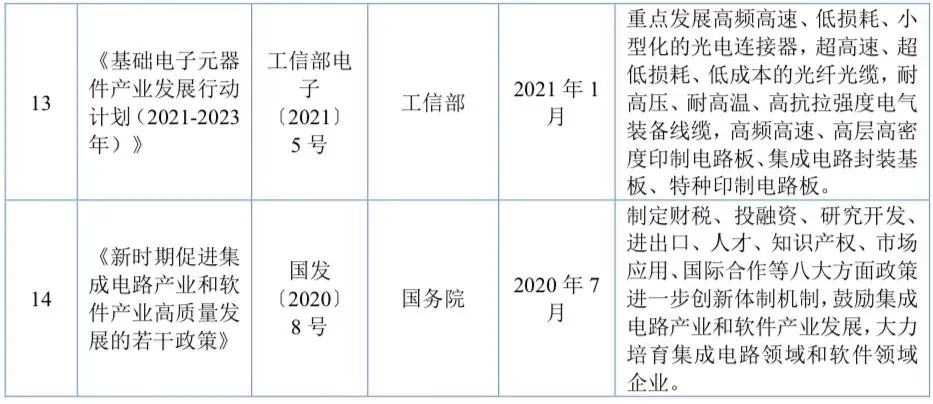

国家层面将半导体产业视为战略核心，通过“国家集成电路产业投资基金”（大基金）及各类产业政策，为IC 封装基板行业提供了强有力的资金支持与政策引导。在“十四五”规划等国家顶层设计中，明确将先进封装及半导体材料列入重点发展方向，旨在打通内循环、保障供应链安全。这一系列举措为国内IC 封装基板企业创造了宝贵的战略窗口期，通过政策驱动资本、技术和市场资源向本土企业倾斜，推动本土企业在材料、设备等领域持续突破，产业生态的完善将为行业可持续发展提供保障。
6.2 不利因素
6.2.1 核心材料与设备依赖进口，产业链快速响应能力不足
在材料端，高端基板所需核心原料长期被少数企业垄断，国内企业虽在中低端 BT 树脂基板实现突破，但高端材料自给率不足，且面临认证周期长的壁垒。在设备端，高精密度曝光机、真空压合机等核心设备依赖日本等国外品牌，单价高且交付周期，制约产能扩张速度。材料与设备依赖进口，使国内企业在高端市场难以快速响应需求，且成本比国际厂商更高。
6.2.2 高资本与技术壁垒抬高准入门槛，中小企业生存空间受限
IC 封装基板行业“高初始投资、高持续投入、长回收周期”特征显著，这一壁垒导致行业呈现“强者恒强”格局。头部企业凭借资金与技术优势垄断高端市场，国内中小企业难以承担设备迭代与研发投入，且易受原材料涨价与订单波动影响，中小企业生存空间受限。
7. 行业竞争格局
从全球市场来看，IC 封装基板行业呈现出高集中度的寡头垄断格局，位于日本、韩国和中国台湾地区的少数龙头企业凭借其在尖端材料、先进工艺以及与上游芯片设计和下游封装测试环节的长期深度绑定，建立了极高的技术壁垒和客户壁垒，牢牢掌控着高端市场，尤其是在高性能计算、人工智能和服务器等领域占据绝对优势。
与此同时，中国大陆的内资封装基板企业目前整体仍处于追赶阶段，市场份额相对较小，主要集中在入门级和中端产品领域，如应用于存储芯片、部分消费电子的 BT 载板。尽管面临技术积累、原材料供应和高端设备等方面的挑战，但在国家产业政策支持和国内半导体产业链需求的双重驱动下，大陆企业正积极扩大产能、攻克关键技术，致力于向高端市场渗透，全球竞争格局未来有望发生动态变化。
目前，普诺威面临的主要同业竞争对手包括深南电路、兴森科技、越亚半导体等。
深南电路成立于1984 年，总部位于中国广东省深圳市，于2017 年在深交所中小板上市，股票代码为002916.SZ。深南电路 IC 封装基板产品包括模组类封装基板、存储类封装基板、应用处理器芯片封装基板等，主要应用于移动智能终端、服务器/存储等领域。2023 年至2025 年1-6 月，深南电路封装基板销售收入分别为 23.06 亿元、31.71 亿元和 17.40 亿元，分别同比增长-8.47%、37.49%和 9.03%。
兴森科技成立于1999 年，总部位于中国广东省深圳市，于2010 年在深交所中小板上市，股票代码为 002436.SZ。兴森科技 IC 封装基板产品包括 CSP 封装基板、FC-CSP 封装基板、SiP 封装基板、FMC 封装基板、PBGA 封装基板等，应用领域涵盖存储芯片、应用处理器芯片、射频芯片、传感器芯片、CPU、GPU、FPGA、ASIC 等。2023 年至 2025 年 1-6 月，兴森科技封装基板销售收入分别为8.21 亿元、11.16 亿元和7.22 亿元，分别同比增长 19.09%、35.87%和 36.04%。
越亚半导体成立于 2006 年，位于广东省珠海市。越亚半导体主要从事先进封装关键材料和产品的研发、生产以及销售，产品类型主要包含射频模组封装载板、ASIC 芯片封装载板、倒装芯片球栅阵列封装载板、电源管理芯片封装载板和嵌埋封装模组，主要用于射频前端、高性能计算、CPU/GPU/ASIC 等处理器、网络连接和电源管理等领域，终端应用包括手机和平板电脑等便携式消费电子产品、AI 服务器、算力中心和通信基站等。2023 年至 2025 年1-6 月，越亚半导体封装基板销售收入分别为 14.84 亿元、15.18 亿元和5.27 亿元，2023 年同比增长 6.64%，2024 年同比增长2.28%。
【免责声明】本文摘自普诺威公开转让说明书，版权归原作者所有，仅用于知识分享与交流，非商业用途！对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除！查看更多报告请关注微信公众号
